压缩空气管道吹扫

管道吹扫操作规程燃气管道吹扫一般有气体吹扫和青管球清扫两种。

聚乙烯管道和公称直径小于100mm或长度小于100m的钢质管道，可采用气体吹扫。

公称直径大于100mm的钢质管道宜采用清管球吹扫。

1、气体吹扫的一般要求（1）应编制吹扫方案。

吹扫介质应用压缩空气，其温度不宜超过40℃。

（2）吹扫时的最高压力不得大于管道的设计压力，吹扫介质在管内实际流速不宜小于20m/s。

（3）吹扫口应设在开阔地带并加固，吹扫时应设安全区域，吹扫口附近严禁站人；吹扫口与地面的夹角应在30°--50°之间，吹扫口管段与被吹扫管道必须采取平缓过渡对焊，吹扫口直径应符合下表要求。

吹扫口直径（mm）（4）每次吹扫管道的长度不宜超过500m；当管道长度超过500m时，宜分段进行吹扫。

（5）吹扫顺序应从大管到小管，从主管到支管。

（6）吹扫管段内的调压器、阀门、流量计、过滤器、燃气表等设备不得参与吹扫，待吹扫合格后再恢复安装。

（7）当目测排气无烟尘时，应在排气口设置白布或白漆木靶板检验，5min内靶上无铁锈、尘土等其他杂物为合格。

（8）吹扫应反复进行数次，确认吹净为止，同时做好记录。

吹扫合格、设备复位后，不得再进行影响管内清洁的其它作业。

2、清管球清扫的一般要求（1）、长度超过500m时宜分别进行清扫。

长度较长和管径较大的管道在通球时，管道沿线的一些部位，如急转弯、坡度立管等处，应设监听点，注意观察通球情况。

（2）、放球时应注意检查清管球的密封状态，是否进入清扫管段，并处于卡紧密封状态。

（3）、收球装置的排气管安装必须牢固，并接往开阔地带排放。

（4）、必须做好通球的有关记录，作为工程的原始资料。

（5）、通球管道直径必须同一规格，不能有变径。

（6）、管道弯头必须光滑，不能使用焊接弯头。

（7）、阀门及管道附属设备应在清管通球后安装。

（8）、清管通球清扫次数至少为两次，清扫完后目测排气无烟尘时，用白布或白漆木靶检验5min内，靶上无铁锈、尘土等其他杂物为合格。

目录一.概述： (1)二.吹扫及试压目的： (1)三.编制依据： (1)四.吹扫范围及吹扫试压应具备的条件: (1)五.吹扫方案及试压方案（附压缩空气吹扫系统图）： (3)六.安全注意事项： (4)七.职业健康安全与环境危险识别及控制措施： (4)附压缩空气吹扫、试压系统图： (9)一.概述：本工程系鄂尔多斯市北骄热电有限责任公司4×330MW直接空冷供热机组一期工程，本期建设2×330MW热电联产燃煤机组。

本期工程两台机组设一套压缩空气系统，包括仪表控制用压缩空气及检修用压缩空气；空压机及空气干燥器等由除灰专业综合考虑，布置在全厂配气中心。

#2机组压缩空气管道气源来自全厂配气中心，分杂用压缩空气和仪用压缩空气两种气源；管道布置采用母管制设计，两管道母管走向一致，各用气点分别由母管接出，仪用压缩空气管道由不锈钢管组成，杂用压缩空气由无缝碳钢管组成，其设计压力0.85MPa，管道规格主要有以下几种：Φ133×4、Φ57×3、Φ25×2等。

二.吹扫及试压目的：保证管道内部清洁无杂物，保证管道安装达到设计要求，系统安全良好运行。

三.编制依据：1．《2#机组施工组织总设计》2. 《2#机组汽机专业施工组织设计》3. 《电力建设施工技术规范》第5部分管道及系统（DL5190.5-2012）4. 《火电施工质量及检验评定标准》（焊接篇）DL/T 5210.7-20105. 《电力建设施工质量验收及评价规范》第5部分管道及系统（DL/T5210.5-2009）6. 《火力发电厂焊接技术规程》DL/T869-20127.《电力建设安全健康与环境管理工作规定》2002—01—218. 《电力工程强制性条文》2011版9. ISO14000环境标准及OHSAS18000职业安全卫生系列标准10.内蒙古电力勘测设计院相关图纸及厂家相关图纸四.吹扫试压应具备的条件及吹扫范围：4.1施工作业组织准备：4.1.1 组织机构、作业主要责任人、职责及应具备的条件协调人 蒋旗锅炉管道蔺建玲总指挥 孙慧林汽机管道李照祥 安全高修念技术员吴建春后勤及临电陈亮4.1.1.1 总指挥的职责：负责管道吹扫试压全过程的协调、指挥工作，有权调动、派遣所辖人员的工作。

净化压缩空气打压、吹扫方案一、工程概况1、基本概况：净化压缩空气管道总长：2338 米净化压缩空气设计工作压力I.OMPa,气压试验压力1.15MPa管道级别GC3。

2、管道路由：净化压缩空管道起点为原有空压机站厂房内，新增一套离心空压机设备，主管道为无缝钢管D273X7,管道沿原有管廊铺设，后沿新建管廊穿越经5路，于新建厂房3C轴320线到319线处进入新建厂房。

进入厂房主管线变为D219x6,沿厂房新建管廊铺设。

到达厂房702线后，终点一条为沿7B轴到714线结束管道变为D108X4,另一条为沿702线进入管沟敷设，管道变为D159X5,到7C轴后沿7C轴到715 线结束。

主管线：于新建厂房3C轴320线接工艺天车吹扫D32x3,接点标高：1.2 米。

于新建厂房6A轴602线接脱脂机组入口段机械设备D57X3.5，接点标高：1.0 米。

于新建厂房6A轴604线接脱脂机组工艺段机械D76x4,接点标高：1.0 米。

于新建厂房6A轴606线接脱脂机组工艺吹扫D57X3.5，接点标高：1.0 米。

于新建厂房6A轴608线接脱脂机组出口段机械设备D57X3.5，接点标高：1.0 米于新建厂房6A轴628线接平整机组D108X4,接点标高：1.0米。

于新建厂房7B轴708线接重卷检查D45x3,接点标高1.0米。

于新建厂房7B轴710线接重卷分卷D57X3.5，接点标高1.0米。

于新建厂房7B轴711线接重卷检查D45x3,接点标高1.0米。

于新建厂房7B轴714线接包装机组及人工包装D76x4,接点标高1.0 米。

于新建厂房7C轴707线接重卷拉矫D45x3,接点标高1.0米。

于新建厂房7C轴710线接重卷拉矫D45x3,接点标高1.0米。

于新建厂房7C轴714线接重卷拉矫D45x3,接点标高1.0米。

于新建厂房7C 轴714 线与715 线间接汽车落料线外线管道D108x4。

二、打压、吹扫前准备1 、为确保试压吹扫工作顺利完成，我单位成立试运转工作小组，试运转的操作，由小组统一指挥，统一行动，非小组成员不得进入现场。

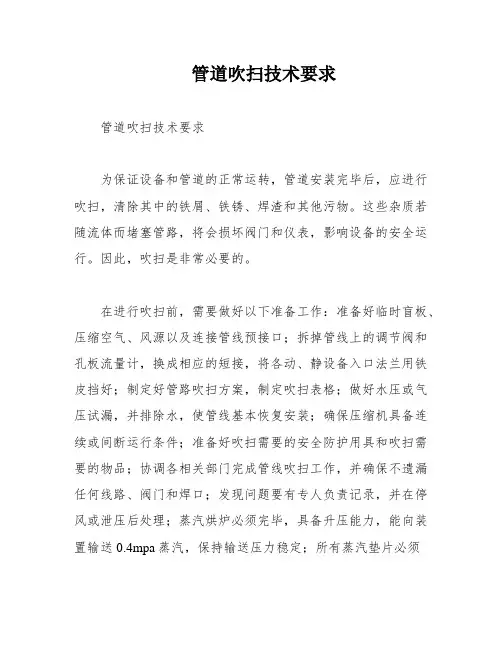

管道吹扫技术要求管道吹扫技术要求为保证设备和管道的正常运转，管道安装完毕后，应进行吹扫，清除其中的铁屑、铁锈、焊渣和其他污物。

这些杂质若随流体而堵塞管路，将会损坏阀门和仪表，影响设备的安全运行。

因此，吹扫是非常必要的。

在进行吹扫前，需要做好以下准备工作：准备好临时盲板、压缩空气、风源以及连接管线预接口；拆掉管线上的调节阀和孔板流量计，换成相应的短接，将各动、静设备入口法兰用铁皮挡好；制定好管路吹扫方案，制定吹扫表格；做好水压或气压试漏，并排除水，使管线基本恢复安装；确保压缩机具备连续或间断运行条件；准备好吹扫需要的安全防护用具和吹扫需要的物品；协调各相关部门完成管线吹扫工作，并确保不遗漏任何线路、阀门和焊口；发现问题要有专人负责记录，并在停风或泄压后处理；蒸汽烘炉必须完毕，具备升压能力，能向装置输送0.4mpa蒸汽，保持输送压力稳定；所有蒸汽垫片必须全部换成石墨缠绕垫，但预拆口可吹扫结束回装时按正式管路连接。

在吹扫过程中，需要遵守以下原则：蒸汽管线、冷凝液管线和伴热管线由蒸汽吹扫，其他管线则用压缩空气或水冲洗；蒸汽吹扫前要先将管线预热，坚持先排凝后引汽，引汽要缓慢，先汽小再汽大；防止水击现象发生，一旦出现，必须减汽或停汽排凝，首次给汽时必须在排空处监护，以免蒸汽烫伤人；吹扫管线由高到低，由粗到细，逐次有序进行，吹扫压力不得超过和管道的设计压力，流速不宜小于20m/s；各转动设备出入口隔离，静设备根据情况或因结构决定是否参加吹扫；吹扫过程中，应经常打开和关闭管线上的伐门，以将死角内的杂物吹出，发现伐门受阻不要强行开关，以免损坏伐门；每吹扫一条管线应在PID图做标记，并在吹扫表格记录并验收，防止漏线；空气吹扫过程中，当目测排气无烟尘时应在排气口设置贴白布或白漆的木质靶板检验，5min内靶板上无铁锈、尘土、水分及其他杂物应为合格。

7.完成一条管线的吹扫后，需要由专门的人员进行验收。

根据吹扫效果来决定吹扫压力和吹扫时间，并进行正确的回装，以最终达到水运要求。

压缩空气管道吹扫方案
材料准备：
1.压缩空气机：用于产生高压空气的设备。

2.管道吹扫枪：用于将高压空气导入管道。

3.压缩空气软管：将压缩空气从机器传输到枪上。

4.安全装备：包括手套、护目镜和耳塞，以确保操作人员安全。

吹扫步骤：
1.安全检查：检查所有设备是否正常运行，确保压缩空气机和吹扫枪的连接牢固，以防止空气泄漏。

2.准备管道：关闭管道入口处的阀门，并清除管道口附近的杂物。

3.连接设备：将压缩空气软管连接到压缩空气机上，并确保软管连接牢固。

4.吹扫管道：将吹扫枪的喷嘴插入管道内部，使用高压空气以一定的频率吹扫管道。

可以根据管道的长度和直径来决定吹扫的时长和压力。

5.移动吹扫枪：在吹扫过程中，逐渐移动吹扫枪的位置，以确保对整个管道进行充分吹扫。

6.检查进展：定期检查吹扫的效果，观察管道内的灰尘和碎屑是否已被清除。

7.吹扫结束：当吹扫过程中观察到不再有灰尘和碎屑时，表示管道已经清洁完毕。

关闭压缩空气机和吹扫枪，并将所有设备进行清洁和存放。

注意事项：
1.操作人员应严格遵守安全规定，戴上护目镜、耳塞和手套，以保护
自身安全。

2.当操作人员进行吹扫时，其他人员应保持一定的距离，防止受到高
压空气的伤害。

3.在吹扫之前，必须确保管道内没有易燃或易爆物质，以防发生意外。

4.在吹扫过程中，应定期检查压缩空气机的运行情况，确保其正常工
作并调整适当的压力。

压缩空气管道吹扫 The document was finally revised on 2021
压缩空气管道吹扫
管道吹扫
1、压缩空气管道一般应用空气吹扫，如用其它气体吹扫时，应采取安全措施。

2、空气吹扫时，在排气口用白布或涂有白漆的靶板检查，如5分钟内检查其上无铁锈、尘土、水分及其它赃物，即为合格。

3、管道安装完毕后，应按设计和施工验收规范的规定对管道系统进行强度、严密性等试验，以检查管道系统及各连接部位的工程质量。

管道系统强度与严密性试验一般采用液压进行，如因有结构或其它原因液压强度试验确有困难时，可用气压试验代替，但必须采取有效的安全措施。

一般热力管道和压缩空气管道用水作介质进行强度及严密性试验。

4、系统试压、吹扫
1）按照批准的试压方案，将不能参加试验的系统、设备仪表及管道附件等加以隔离，安全阀、爆破板应拆除。

加置盲板的部位应有明显标记和记录。

2）水压试验以洁净水为介质，升压至试验压力，持续10分钟然后降至工作压力，检查全系统，无泄漏为合格。

3）气压试验以空气或氮气为试验用气体。

升压至试验压力保持30分钟，降至工作压力，以涂肥皂水地方法检查，稳压半小时，压力不降为合格。

4）压缩空气管道以压缩空气吹扫。

5）系统中的仪表在吹扫时应隔离或拆除。

6）管道空气吹扫时，在排气口用白布或涂有白漆的靶板检查，如5分钟内检查其上无铁锈、尘土、水分及其它赃物，即为合格。

7）管道在系统水压试验、吹扫和气压试验后，应填写“高压管道试验、吹扫检查记录”。

压缩空气气体管道吹扫试压方案Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】压缩空气管道试压、吹扫方案1 工程概况工程概况梅钢炼钢二期转炉车间压缩空气管道有车间热力管道图之二（图号0290J062PP2101TP002），车间热力管道图之三（图号0290J062PP2101TP021），塔楼区域压缩空气管道（图号0290J062PP2101TP013），车间外部热力综合管线之二（23号路与煤气管道共架）（图号0290J062PP2101TP016）四部分，共有管道10970m。

管道技术参数管道技术参数详见下表：管道技术参数表表12 编制依据相关标准2.1.1 GB50235-1997《工业金属管道施工及验收规范》；2.1.2 GB/《压力管道规范工业管道第4部分：制作与安装》。

施工图2.2.1中冶赛迪工程技术股份有限公司设计的《车间热力管道图之二（图号0290J062PP2101TP002）》；2.2.2中冶赛迪工程技术股份有限公司设计的《车间热力管道图之三（图号0290J062PP2101TP021）》；2.2.3中冶赛迪工程技术股份有限公司设计的《塔楼区域压缩空气管道（图号0290J062PP2101TP013）》。

2.2.4中冶赛迪工程技术股份有限公司设计的《车间外部热力综合管线之二（23号路与煤气管共架）（图号0290J062PP2101TP016）》。

3 施工计划进度计划见另纸。

劳动力计划材料计划介质需求计划压缩空气，压力≥；氮气，压力≥。

4. 项目组织机构我公司成立管道试压、吹扫领导小组，具体组成见。

管道试压、吹扫领导小组组长：易高文副组长：李洪波林国强梅钢炼钢项目组（1人）宝钢监理（1人）成员：张春雷王峰高举高吉中梅钢炼钢项目组（1～2人）宝钢监理（1～2人）主要人员及联系电话分工及职责4.3.1十九冶项目部负责：⑴总的指挥和协调。

管道空气吹扫安全知识管道空气吹扫是一种常见的工业清洁方法，用于清除管道中的杂质和积聚物。

然而，使用管道空气吹扫时需要注意一些安全知识，以确保工作人员的安全。

本文将详细介绍与管道空气吹扫相关的安全知识，并提供相应的操作建议。

一、管道空气吹扫的基本原理和工艺流程管道空气吹扫是通过将压缩空气或其他气体送入管道中，产生强大的气流，以清除管道内的杂质和积聚物。

该方法的基本原理是利用气流的强大冲击力和扫荡效应将管道内的污物刮擦下来，并通过管道的出口将其排出。

具体的工艺流程如下：1. 准备工作：确认管道有良好的进气口和出气口，并关闭相关的阀门和装置。

2. 检查管道：必须对管道进行彻底的检查，确保管道没有堵塞和泄漏，并且连接可靠。

3. 连接压缩空气源：将压缩空气源与管道连接，并设置适当的压力。

4. 开启进气阀门：缓慢地打开进气阀门，逐渐增加气流的压力。

5. 吹扫管道：使气流顺流通过管道，清除积聚的杂质和污物。

6. 监测和控制：在吹扫过程中，要及时监测压力和流量，并根据需要进行调整。

7. 停止吹扫：当吹扫完成后，逐渐关闭进气阀门，使压力缓慢释放。

8. 排放污物：通过管道的出口将清除的杂质和污物排出。

二、管道空气吹扫的安全注意事项1. 确保操作人员的安全：在进行管道空气吹扫之前，必须确保操作人员经过专门培训，并具备相关的安全意识和操作技能。

操作人员必须佩戴个人防护装备，包括安全帽、防护眼镜、防护手套、防护服等。

2. 管道的机械完整性：在进行管道空气吹扫之前，必须对管道进行全面检查，确保管道的机械完整性。

任何泄漏、裂纹或其他损坏都必须及时修复，确保管道能够承受所需的压力和流量。

3. 压缩空气的质量和压力控制：使用压缩空气进行吹扫时，必须确保压缩空气的质量符合要求，并且压力得到适当控制。

过高的压力可能导致管道破裂或其他事故发生，而低质量的压缩空气可能带有杂质，影响清洁效果。

4. 控制管道的温度和湿度：在进行管道空气吹扫之前，必须控制管道的温度和湿度。

管道吹扫操作规程燃气管道吹扫一般有气体吹扫和清管球清扫两种。

聚乙烯管道和公称直径小于100mm或长度小于100m的钢质管道，可采用气体吹扫。

公称直径大于100mm的钢质管道宜采用清管球吹扫。

1、气体吹扫的一般要求（1）应编制吹扫方案。

吹扫介质应用压缩空气，其温度不宜超过40℃。

（2）吹扫时的最高压力不得大于管道的设计压力，吹扫介质在管内实际流速不宜小于20m/s。

（3）吹扫口应设在开阔地带并加固，吹扫时应设安全区域，吹扫口附近严禁站人；吹扫口与地面的夹角应在30°--50°之间，吹扫口管段与被吹扫管道必须采取平缓过渡对焊，吹扫口直径应符合下表要求。

吹扫口直径（mm）（4）每次吹扫管道的长度不宜超过500m；当管道长度超过500m时，宜分段进行吹扫。

（5）吹扫顺序应从大管到小管，从主管到支管。

（6）吹扫管段内的调压器、阀门、流量计、过滤器、燃气表等设备不得参与吹扫，待吹扫合格后再恢复安装。

（7）当目测排气无烟尘时，应在排气口设置白布或白漆木靶板检验，5min内靶上无铁锈、尘土等其他杂物为合格。

（8）吹扫应反复进行数次，确认吹净为止，同时做好记录。

吹扫合格、设备复位后，不得再进行影响管内清洁的其它作业。

2、清管球清扫的一般要求（1）、长度超过500m时宜分别进行清扫。

长度较长和管径较大的管道在通球时，管道沿线的一些部位，如急转弯、坡度立管等处，应设监听点，注意观察通球情况。

（2）、放球时应注意检查清管球的密封状态，是否进入清扫管段，并处于卡紧密封状态。

（3）、收球装置的排气管安装必须牢固，并接往开阔地带排放。

（4）、必须做好通球的有关记录，作为工程的原始资料。

（5）、通球管道直径必须同一规格，不能有变径。

（6）、管道弯头必须光滑，不能使用焊接弯头。

（7）、阀门及管道附属设备应在清管通球后安装。

（8）、清管通球清扫次数至少为两次，清扫完后目测排气无烟尘时，用白布或白漆木靶检验5min内，靶上无铁锈、尘土等其他杂物为合格。
