盾构掘进参数的意义与相互关系

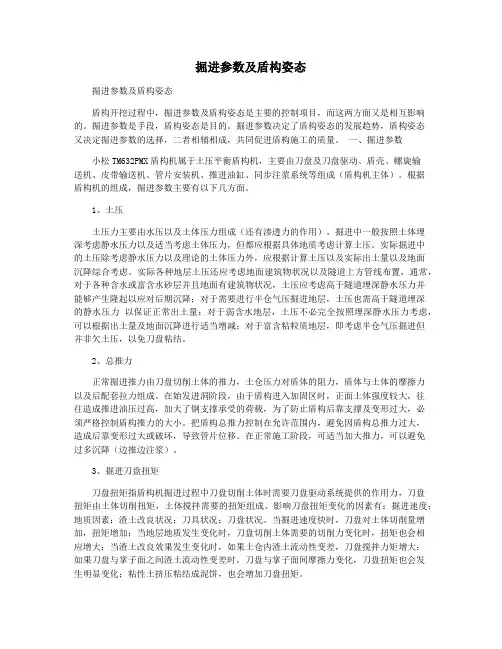

掘进参数及盾构姿态掘进参数及盾构姿态盾构开挖过程中，掘进参数及盾构姿态是主要的控制项目，而这两方面又是相互影响的。

掘进参数是手段，盾构姿态是目的。

掘进参数决定了盾构姿态的发展趋势，盾构姿态又决定掘进参数的选择，二者相辅相成，共同促进盾构施工的质量。

一、掘进参数小松TM632PMX盾构机属于土压平衡盾构机，主要由刀盘及刀盘驱动、盾壳、螺旋输送机、皮带输送机、管片安装机、推进油缸、同步注浆系统等组成（盾构机主体）。

根据盾构机的组成，掘进参数主要有以下几方面。

1、土压土压力主要由水压以及土体压力组成（还有渗透力的作用）。

掘进中一般按照土体埋深考虑静水压力以及适当考虑土体压力，但都应根据具体地质考虑计算土压。

实际掘进中的土压除考虑静水压力以及理论的土体压力外，应根据计算土压以及实际出土量以及地面沉降综合考虑。

实际各种地层土压还应考虑地面建筑物状况以及隧道上方管线布置，通常，对于各种含水或富含水砂层并且地面有建筑物状况，土压应考虑高于隧道埋深静水压力并能够产生隆起以应对后期沉降；对于需要进行半仓气压掘进地层，土压也需高于隧道埋深的静水压力以保证正常出土量；对于弱含水地层，土压不必完全按照埋深静水压力考虑，可以根据出土量及地面沉降进行适当增减；对于富含粘粒质地层，即考虑半仓气压掘进但并非欠土压，以免刀盘粘结。

2、总推力正常掘进推力由刀盘切削土体的推力，土仓压力对盾体的阻力，盾体与土体的摩擦力以及后配套拉力组成。

在始发进洞阶段，由于盾构进入加固区时，正面土体强度较大，往往造成推进油压过高，加大了钢支撑承受的荷载，为了防止盾构后靠支撑及变形过大，必须严格控制盾构推力的大小。

把盾构总推力控制在允许范围内，避免因盾构总推力过大，造成后靠变形过大或破坏，导致管片位移。

在正常施工阶段，可适当加大推力，可以避免过多沉降（边推边注浆）。

3、掘进刀盘扭矩刀盘扭矩指盾构机掘进过程中刀盘切削土体时需要刀盘驱动系统提供的作用力，刀盘扭矩由土体切削扭矩，土体搅拌需要的扭矩组成。

盾构主要参数的计算和确定盾构是一种地下隧道开挖机械，主要用于建设地下管道、地铁、隧道等。

盾构机的主要参数包括推进力、推进速度、刀盘直径、刀盘转速、排土能力等。

这些参数的计算和确定对于盾构机的运行和施工效果具有重要的影响。

首先，推进力是盾构机推动刀盘前进的力量。

推进力的确定需要考虑土壤的性质、刀盘直径、刀盘转速等因素。

一般来说，推进力的计算可以基于土壤力学参数和盾构机的特性进行估算。

土壤力学参数可以通过地质勘探和试验获得，而盾构机的特性包括刀盘直径、刀盘转速等，可以通过盾构机的设计参数和相关文献获得。

其次，推进速度是盾构机每单位时间的前进距离，影响了盾构机的工程进度和效率。

推进速度的计算可以通过推进力和阻力之间的平衡关系来实现。

阻力包括土压力、摩擦力、泥浆粘性力等因素。

推进速度的确定需要综合考虑土壤的力学性质、刀盘直径、刀盘转速等因素进行分析和计算。

刀盘直径是盾构机刀盘的直径，直接影响到盾构机的施工能力和效果。

刀盘直径的确定需要综合考虑地下隧道的设计要求、土壤的力学性质、盾构机的推进力等因素进行计算和确定。

一般来说，刀盘直径越大，盾构机的施工能力越强，但也会增加施工的阻力和难度。

刀盘转速是指刀盘转动的速度，直接影响到盾构机的掘进能力和切削效果。

刀盘转速的确定需要综合考虑土壤的硬度、刀盘直径、地下水位等因素。

一般来说，土壤硬度越大，刀盘转速越慢；刀盘直径越大，刀盘转速越大；地下水位越高，刀盘转速越慢。

排土能力是指盾构机排除掉土壤和岩石的能力，也是盾构机施工的重要参数之一、排土能力的计算可以通过刀盘的转速、刀盘的形状、泥浆的流速等因素进行分析和计算。

目前，常用的方法是通过实际施工数据和工程经验进行估算和确定。

综上所述，盾构主要参数的计算和确定需要综合考虑地质条件、土壤力学性质、盾构机的设计参数等因素。

在实际工程中，通常会进行一系列的试验和计算来确定最适合的参数，以提高盾构机的施工效率和质量。

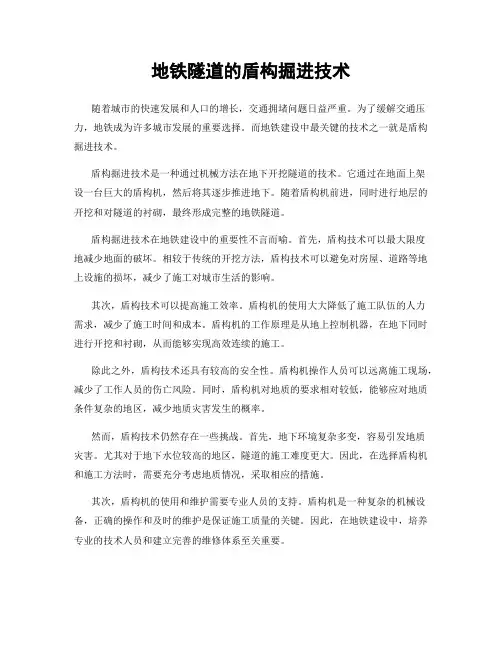

地铁隧道的盾构掘进技术随着城市的快速发展和人口的增长，交通拥堵问题日益严重。

为了缓解交通压力，地铁成为许多城市发展的重要选择。

而地铁建设中最关键的技术之一就是盾构掘进技术。

盾构掘进技术是一种通过机械方法在地下开挖隧道的技术。

它通过在地面上架设一台巨大的盾构机，然后将其逐步推进地下。

随着盾构机前进，同时进行地层的开挖和对隧道的衬砌，最终形成完整的地铁隧道。

盾构掘进技术在地铁建设中的重要性不言而喻。

首先，盾构技术可以最大限度地减少地面的破坏。

相较于传统的开挖方法，盾构技术可以避免对房屋、道路等地上设施的损坏，减少了施工对城市生活的影响。

其次，盾构技术可以提高施工效率。

盾构机的使用大大降低了施工队伍的人力需求，减少了施工时间和成本。

盾构机的工作原理是从地上控制机器，在地下同时进行开挖和衬砌，从而能够实现高效连续的施工。

除此之外，盾构技术还具有较高的安全性。

盾构机操作人员可以远离施工现场，减少了工作人员的伤亡风险。

同时，盾构机对地质的要求相对较低，能够应对地质条件复杂的地区，减少地质灾害发生的概率。

然而，盾构技术仍然存在一些挑战。

首先，地下环境复杂多变，容易引发地质灾害。

尤其对于地下水位较高的地区，隧道的施工难度更大。

因此，在选择盾构机和施工方法时，需要充分考虑地质情况，采取相应的措施。

其次，盾构机的使用和维护需要专业人员的支持。

盾构机是一种复杂的机械设备，正确的操作和及时的维护是保证施工质量的关键。

因此，在地铁建设中，培养专业的技术人员和建立完善的维修体系至关重要。

与此同时，如何处理盾构机施工产生的废料也是一个需要解决的问题。

废料的处理涉及到环境和资源的保护，因此需要制定相应的政策和技术。

总的来说，盾构掘进技术是地铁建设中的重要一环。

它不仅可以减少对地面的破坏，提高施工效率，而且能够保证施工的安全性。

然而，盾构技术仍然面临一些挑战，需要持续的技术创新和完善的管理手段来应对。

只有不断提高盾构技术的可靠性和专业性，才能推动地铁建设的快速发展，为城市交通提供更加便捷和高效的服务。

盾构机的计算原理及应用1. 引言盾构机作为一种重要的地下工程施工设备，在城市地下空间开发中起着重要作用。

本文将介绍盾构机的计算原理以及其在工程中的应用。

2. 盾构机的计算原理盾构机的计算原理是在工程实践的基础上得出的，主要涉及以下几个方面：2.1 地质勘探与分析在盾构施工之前，需要进行地质勘探和分析，确定地下岩土体的力学性质、地下水情况等。

这些信息对盾构机的计算具有重要意义。

2.2 土压力计算在盾构施工过程中，土压力是一个重要的计算参数。

根据地质勘探数据和盾构机的工作原理，可以计算出土体对盾构机的压力。

土压力的计算可以采用经验公式或者数值模拟方法。

2.3 盾构机推力计算盾构机需要推动推土板进行推进，推力是盾构机运行的关键参数。

推力的计算需要考虑盾构机的结构和工作状态，可以通过力学模型和数值模拟方法得出。

2.4 涌水压力计算在地下施工中，涌水是一个常见的问题。

盾构机在遇到涌水时，需要承受涌水带来的压力。

涌水压力的计算需要考虑涌水速度、涌水口尺寸等因素。

3. 盾构机的应用盾构机在地下工程中具有广泛的应用，特别是在城市地铁、隧道等工程中。

3.1 地铁工程中的应用地铁工程是盾构机的重要应用领域之一。

盾构机在地铁隧道的开挖过程中，可以保证施工速度、质量和安全。

盾构机还可以根据地下的地质情况进行设计和调整，以提高施工效率和降低土体开挖的风险。

3.2 隧道工程中的应用除了地铁工程，盾构机还广泛运用于其他隧道工程，如水利隧道、交通隧道等。

盾构机能够根据地下环境进行自动控制，提高施工效率和减少对地下环境的影响。

3.3 城市地下空间的开发随着城市的发展，地下空间的利用也越来越重要。

盾构机在城市地下空间的开发中扮演着重要角色，可以用于地下商业、地下停车场等建设。

盾构机的应用使得城市地下空间的利用更加高效和便捷。

4. 结论通过对盾构机的计算原理和应用进行介绍，可以看出盾构机在地下工程施工中具有重要的地位和作用。

准确的计算和合理的应用可以提高盾构机的效率和安全性，为城市地下空间的开发做出贡献。

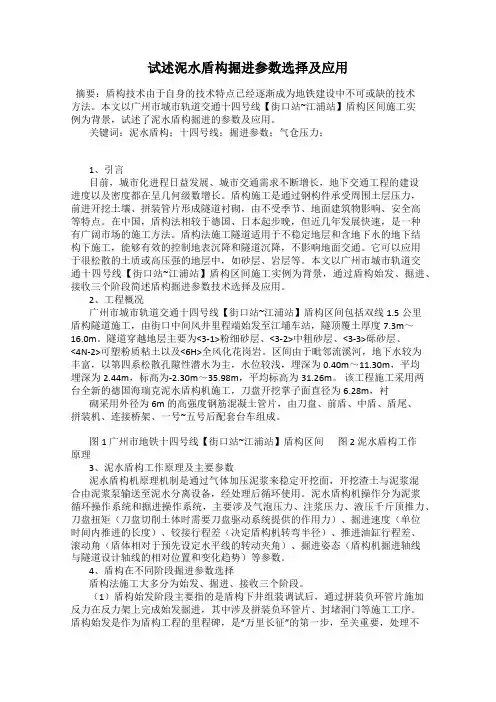

试述泥水盾构掘进参数选择及应用摘要：盾构技术由于自身的技术特点已经逐渐成为地铁建设中不可或缺的技术方法。

本文以广州市城市轨道交通十四号线【街口站~江浦站】盾构区间施工实例为背景，试述了泥水盾构掘进的参数及应用。

关键词：泥水盾构；十四号线；掘进参数；气仓压力；1、引言目前，城市化进程日益发展、城市交通需求不断增长，地下交通工程的建设进度以及密度都在呈几何级数增长。

盾构施工是通过钢构件承受周围土层压力，前进开挖土壤、拼装管片形成隧道衬砌，由不受季节、地面建筑物影响、安全高等特点。

在中国，盾构法相较于德国、日本起步晚，但近几年发展快速，是一种有广阔市场的施工方法。

盾构法施工隧道适用于不稳定地层和含地下水的地下结构下施工，能够有效的控制地表沉降和隧道沉降，不影响地面交通。

它可以应用于很松散的土质或高压强的地层中，如砂层、岩层等。

本文以广州市城市轨道交通十四号线【街口站~江浦站】盾构区间施工实例为背景，通过盾构始发、掘进、接收三个阶段简述盾构掘进参数技术选择及应用。

2、工程概况广州市城市轨道交通十四号线【街口站~江浦站】盾构区间包括双线1.5公里盾构隧道施工，由街口中间风井里程端始发至江埔车站，隧顶覆土厚度7.3m～16.0m。

隧道穿越地层主要为<3-1>粉细砂层、<3-2>中粗砂层、<3-3>砾砂层、<4N-2>可塑粉质粘土以及<6H>全风化花岗岩。

区间由于毗邻流溪河，地下水较为丰富，以第四系松散孔隙性潜水为主，水位较浅，埋深为0.40m～11.30m，平均埋深为2.44m，标高为-2.30m～35.98m，平均标高为31.26m。

该工程施工采用两台全新的德国海瑞克泥水盾构机施工，刀盘开挖掌子面直径为6.28m，衬砌采用外径为6m的高强度钢筋混凝土管片，由刀盘、前盾、中盾、盾尾、拼装机、连接桥架、一号~五号后配套台车组成。

图1 广州市地铁十四号线【街口站~江浦站】盾构区间图2 泥水盾构工作原理3、泥水盾构工作原理及主要参数泥水盾构机原理机制是通过气体加压泥浆来稳定开挖面，开挖渣土与泥浆混合由泥浆泵输送至泥水分离设备，经处理后循环使用。

概述海瑞克泥水盾构机的参数有几十个，直接决定和影响盾构机的掘进工况和掘进状况，本文着重从盾构机的掘进、环流、刀盘、碎石机、铰接、注浆、盾尾密封、油箱温度等部分介绍盾构机的参数。

海瑞克泥水盾构部件繁多，相应的参数五花八门，为了条理地说明这些参数，所以本文选取了上述八个部分对海瑞克泥水盾构的参数进行分别说明。

但是，盾构机的各个部件并不是毫无关联的，相应的这些参数也不是独立存在的。

例如参数（3）掘进速度被归总在掘进部分，但是其调节却需要参考刀盘部分的参数（18）刀盘扭矩；而通过环流部分的参数（11）泥浆管流量而计算出的盾构机出渣量，又需要与参数（3）掘进速度相对应，诸如此类的例子屡见不鲜。

所以我们在分析盾构机参数时，要勤于思考、多联想、多总结，这样有助于我们深入全面地认识泥水盾构的掘进参数和施工工艺。

一、掘进盾构机的掘进部分主要包括以下八个参数：（1）推进油缸的工作压力：意义：推进油缸的压力是盾构机前进、转向的动力，分为四组进行进行显示与控制，单位[bar] 。

正常情况：压力使用范围一般建议在0~200 [bar]。

(可根据情况设定上限）极限情况：4标施工中最大曾设至330 [bar]。

（2）推进油缸的行程：意义：推进油缸的行程又叫伸长量，指油缸伸出的长度，和油缸压力一样分四组进行显示，单位[mm] 。

正常情况：正常掘进应用范围200~1800 [mm]，尽量不超过1900 [mm]。

极限情况：推进油缸的总伸长量为2000 [mm]。

（3）速度：意义：盾构机的掘进速度，单位 [mm/min] 。

正常情况：掘进速度由具体情况而定，以总推力和刀盘扭矩为重要参考量。

沙层35~45[mm/min]，粘土层比较不稳定，交底一般在25~35 [mm/min]，岩层、切桩5~20[mm/min]。

（此处数值属个人经验）极限情况：出洞时可达80 [mm/min]。

（4）总推力：意义：盾构机推进油缸的总推力，单位[kN] 。

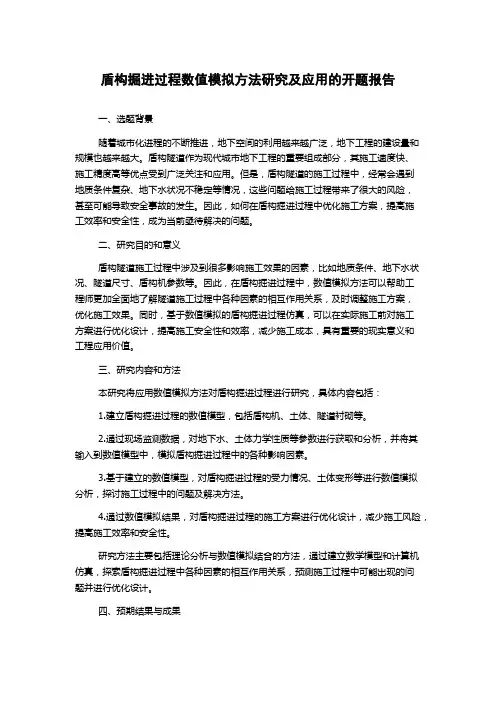

盾构掘进过程数值模拟方法研究及应用的开题报告一、选题背景随着城市化进程的不断推进，地下空间的利用越来越广泛，地下工程的建设量和规模也越来越大。

盾构隧道作为现代城市地下工程的重要组成部分，其施工速度快、施工精度高等优点受到广泛关注和应用。

但是，盾构隧道的施工过程中，经常会遇到地质条件复杂、地下水状况不稳定等情况，这些问题给施工过程带来了很大的风险，甚至可能导致安全事故的发生。

因此，如何在盾构掘进过程中优化施工方案，提高施工效率和安全性，成为当前亟待解决的问题。

二、研究目的和意义盾构隧道施工过程中涉及到很多影响施工效果的因素，比如地质条件、地下水状况、隧道尺寸、盾构机参数等。

因此，在盾构掘进过程中，数值模拟方法可以帮助工程师更加全面地了解隧道施工过程中各种因素的相互作用关系，及时调整施工方案，优化施工效果。

同时，基于数值模拟的盾构掘进过程仿真，可以在实际施工前对施工方案进行优化设计，提高施工安全性和效率，减少施工成本，具有重要的现实意义和工程应用价值。

三、研究内容和方法本研究将应用数值模拟方法对盾构掘进过程进行研究，具体内容包括：1.建立盾构掘进过程的数值模型，包括盾构机、土体、隧道衬砌等。

2.通过现场监测数据，对地下水、土体力学性质等参数进行获取和分析，并将其输入到数值模型中，模拟盾构掘进过程中的各种影响因素。

3.基于建立的数值模型，对盾构掘进过程的受力情况、土体变形等进行数值模拟分析，探讨施工过程中的问题及解决方法。

4.通过数值模拟结果，对盾构掘进过程的施工方案进行优化设计，减少施工风险，提高施工效率和安全性。

研究方法主要包括理论分析与数值模拟结合的方法，通过建立数学模型和计算机仿真，探索盾构掘进过程中各种因素的相互作用关系，预测施工过程中可能出现的问题并进行优化设计。

四、预期结果与成果1.建立盾构掘进过程的数值模型，验证其准确性和可行性。

2.通过数值模拟分析得出各种影响因素对盾构掘进的影响规律，提出优化施工方案的建议。

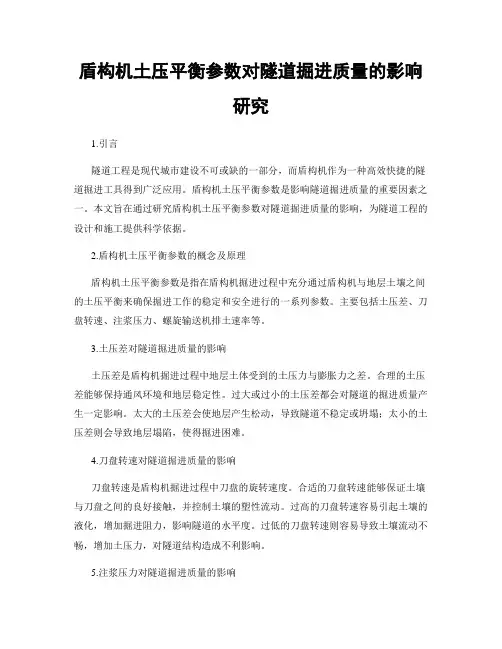

盾构机土压平衡参数对隧道掘进质量的影响研究1.引言隧道工程是现代城市建设不可或缺的一部分，而盾构机作为一种高效快捷的隧道掘进工具得到广泛应用。

盾构机土压平衡参数是影响隧道掘进质量的重要因素之一。

本文旨在通过研究盾构机土压平衡参数对隧道掘进质量的影响，为隧道工程的设计和施工提供科学依据。

2.盾构机土压平衡参数的概念及原理盾构机土压平衡参数是指在盾构机掘进过程中充分通过盾构机与地层土壤之间的土压平衡来确保掘进工作的稳定和安全进行的一系列参数。

主要包括土压差、刀盘转速、注浆压力、螺旋输送机排土速率等。

3.土压差对隧道掘进质量的影响土压差是盾构机掘进过程中地层土体受到的土压力与膨胀力之差。

合理的土压差能够保持通风环境和地层稳定性。

过大或过小的土压差都会对隧道的掘进质量产生一定影响。

太大的土压差会使地层产生松动，导致隧道不稳定或坍塌；太小的土压差则会导致地层塌陷，使得掘进困难。

4.刀盘转速对隧道掘进质量的影响刀盘转速是盾构机掘进过程中刀盘的旋转速度。

合适的刀盘转速能够保证土壤与刀盘之间的良好接触，并控制土壤的塑性流动。

过高的刀盘转速容易引起土壤的液化，增加掘进阻力，影响隧道的水平度。

过低的刀盘转速则容易导致土壤流动不畅，增加土压力，对隧道结构造成不利影响。

5.注浆压力对隧道掘进质量的影响注浆压力是指在盾构机掘进的过程中，通过注浆管向地层土壤中注入高压浆液，以增加地层的稳定性。

合理的注浆压力能够提高土壤的强度和黏聚性，并减小地层的渗透系数。

大的注浆压力能够有效地控制地层的变形和塌陷，提高隧道掘进质量。

6.螺旋输送机排土速率对隧道掘进质量的影响螺旋输送机是盾构机中负责将掘进刀盘挖掘的土壤排出的装置。

螺旋输送机排土速率的快慢直接影响着盾构机的掘进效率和施工质量。

合适的排土速率能够保持隧道掘进的平稳进行，并减小土壤的剪切破坏。

太快的排土速率可能导致土壤流失，增加掘进难度。

太慢的排土速率则会使土壤积聚在刀盘上，增加刀盘的磨损。
