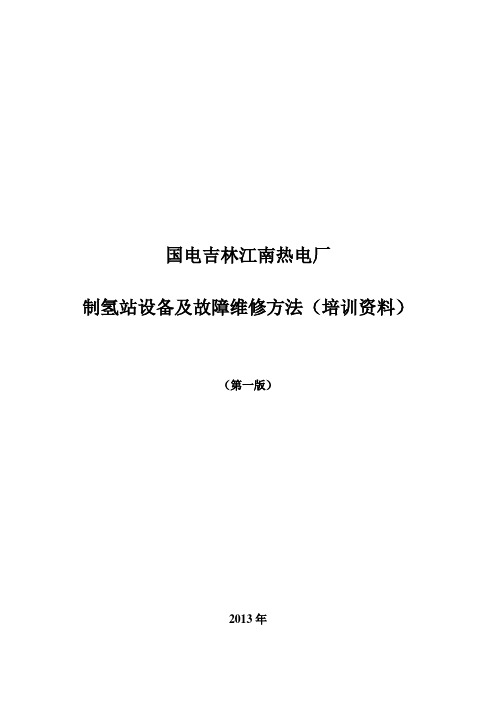

国电吉林江南热电厂制氢站设备及故障维修方法（培训资料）（第一版）2013年目录1、简述2、机械维修3、电气维修4、热工仪表维修5、分析仪表校验6、主要维修设备清单1、简述本维修方法只针对江南热电厂制氢站设备的实际情况，不适用于其他电厂；维修方法分专业描述。
2、机械维修本节描述氢站内的各种阀门管件的检查及维修方法。
2.1气动薄膜调节阀：包括氢侧液位调节阀、氧侧压力调节阀和纯化压力调节阀型号:Mark708接口:1/2 NPT品牌:JORDON该阀门采用JORDON先进的技术,适用于小流量系统,阀门检查主要是对阀门密封的检查。
1、将制氢系统用氮气置换后，将系统打入氮气至压力3.2MPa，打开调节阀前端所有阀门，观察系统压力变化情况，如压力下降，说明该阀门出现泄漏，需要调整阀针。
2、将调节阀门阀杆上的两个螺丝调松，将阀杆上的最低下的螺丝紧到位置，在电脑上手动调节阀门打开到100%位置。
3、顺时针调节最低端螺丝，每调节半圈，将电脑上的手动调节阀门打开到0%位置，再次打开调节阀前端所有阀门，观察系统压力变化，如此往复直到系统压力不再下降。
4、阀门流量不够，可以反向调节。
2.2气动球阀气缸本系统气缸采用双作用气缸，拆卸气缸与阀体之间的4个螺栓，将气缸与阀体分解；分别对气缸两个进气口进行通气，观察气缸是否动作灵活，同时是否有漏气出现，出现异常建议整体更换。
阀座阀座的维修同手动球阀。
2.3手动阀：包括手动球阀与手动截止阀手动球阀本系统中的手动球阀都为三片式球阀，拆卸时，将固定阀门的四个螺栓拆卸，即可解体阀门，阀门解体后观察阀门球体及两端的密封圈，如球体出现划痕，需更换球体；如密封圈变形，需要更换密封圈；如球体、密封圈都没有损坏，阀门扔内漏，可采用阀门两侧夹1mm的四氟板处理即可。
2.4止回阀：包括送氢止回阀与补水止回阀拆卸止回阀，将止回阀两侧的接头拆卸，取出弹簧，观察弹簧的回弹弹性及四氟密封圈，必要时进行更换。
电厂制氢站调试及问题探讨摘要：氢气优异的冷却性能而被广泛用于发电机冷却介质。
氢气易燃、易爆及不易长途运输等特点，现场建设制氢站制氢可有效提高氢气的利用率、经济效益。
本文介绍了制氢站的基本构成、调试步骤及调试中应该注意的问题，通过本文可以对以后工程的开展做好重要指导。
关键词：氢气；发电机；制氢站；调试1 引言近年来，新疆地区随着电网电压等级的提升，电源侧火电厂的装机容量也在提高。
从目前来看，煤电基地火电厂单台机组容量最高达到1000兆瓦，相比小型机组发电机的温升也提高很多倍，这就要求发电机具有一个良好的冷却系统来带走运行中产生的热量。
氢气具有独特的物理性质，导热系数为空气的7倍。
同流速下，氢气的放热系数为空气的14-15倍，具有优异的冷却性能而被作为冷却介质。
氢气遇火易燃、易爆，长途运输困难等不利因素，因此在厂内设置制氢站具有便于输送的优势。
制氢站在基建期间，制氢站的调试是一项重要工作，既要保持系统的稳定又要保证系统的严密，才能为发电机提供合格的氢气。
作者经过对几个电厂制氢站的调试，总结了制氢站的调试方法以及需要注意的问题，对于指导新建机组调试有较好的指导作用。
2 制氢站的组成一个整套的制氢站具备制氢、储氢单元，具体分为框架1，框架2，框架3，气体储存系统，冷却系统。
框架1为氢气的生产单元，包括电解槽、氢分离洗涤器、氧分离洗涤器、气体冷却器、碱液循环泵、碱液过滤器、排水器、纯化及干燥装置。
框架2用于制氢的辅助装置，包括碱液箱、水箱、补水泵、阀门及仪表等。
框架3为氢气的储罐、发电机供氢装置。
供氢装置包括减压器、压力开关及压力表等。
3 调试步骤制氢站调试是一项繁琐、细致的工作，对现场的环境要求清洁、无杂物，基建要求满足火力发电厂化学调试导则要求，以便开展调试。
3.1 系统条件检测确认①检查制氢系统土建、安装工作完成情况、防腐施工、排水沟道畅通、栏杆、沟盖板齐全平整、道路畅通等条件，确定满足调试的要求。

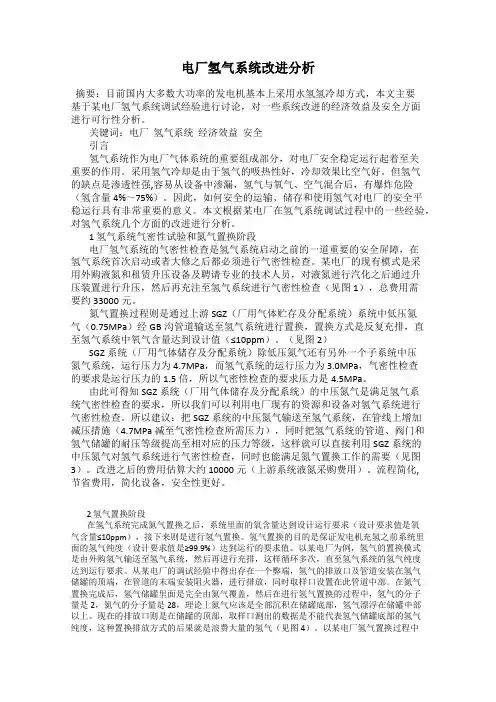

电厂氢气系统改进分析摘要：目前国内大多数大功率的发电机基本上采用水氢氢冷却方式，本文主要基于某电厂氢气系统调试经验进行讨论，对一些系统改进的经济效益及安全方面进行可行性分析。
关键词：电厂氢气系统经济效益安全引言氢气系统作为电厂气体系统的重要组成部分，对电厂安全稳定运行起着至关重要的作用。
采用氢气冷却是由于氢气的吸热性好，冷却效果比空气好。
但氢气的缺点是渗透性强,容易从设备中渗漏，氢气与氧气、空气混合后，有爆炸危险（氢含量4%～75%）。
因此，如何安全的运输、储存和使用氢气对电厂的安全平稳运行具有非常重要的意义。
本文根据某电厂在氢气系统调试过程中的一些经验，对氢气系统几个方面的改进进行分析。
1 氢气系统气密性试验和氮气置换阶段电厂氢气系统的气密性检查是氢气系统启动之前的一道重要的安全屏障，在氢气系统首次启动或者大修之后都必须进行气密性检查。
某电厂的现有模式是采用外购液氮和租赁升压设备及聘请专业的技术人员，对液氮进行汽化之后通过升压装置进行升压，然后再充注至氢气系统进行气密性检查（见图1），总费用需要约33000元。
氮气置换过程则是通过上游SGZ（厂用气体贮存及分配系统）系统中低压氮气（0.75MPa）经GB沟管道输送至氢气系统进行置换，置换方式是反复充排，直至氢气系统中氧气含量达到设计值（≤10ppm）。
（见图2）SGZ系统（厂用气体储存及分配系统）除低压氮气还有另外一个子系统中压氮气系统，运行压力为4.7MPa，而氢气系统的运行压力为3.0MPa，气密性检查的要求是运行压力的1.5倍，所以气密性检查的要求压力是4.5MPa。
由此可得知SGZ系统（厂用气体储存及分配系统）的中压氮气是满足氢气系统气密性检查的要求，所以我们可以利用电厂现有的资源和设备对氢气系统进行气密性检查。
所以建议：把SGZ系统的中压氮气输送至氢气系统，在管线上增加减压措施（4.7MPa减至气密性检查所需压力），同时把氢气系统的管道、阀门和氢气储罐的耐压等级提高至相对应的压力等级，这样就可以直接利用SGZ系统的中压氮气对氢气系统进行气密性检查，同时也能满足氮气置换工作的需要（见图3）。

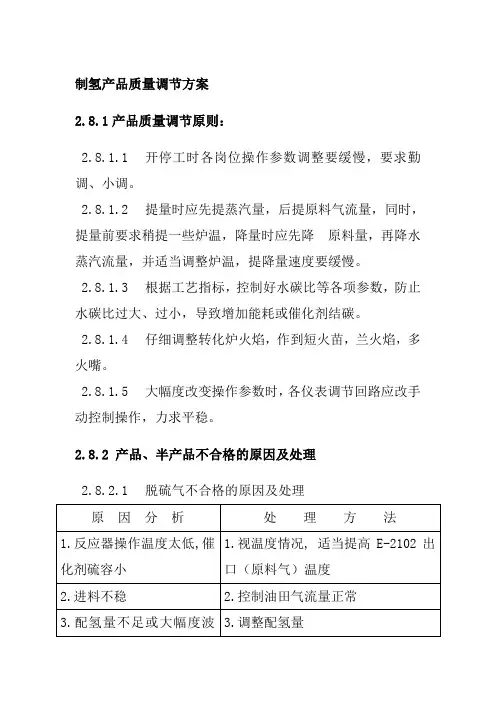

制氢产品质量调节方案2.8.1产品质量调节原则：2.8.1.1开停工时各岗位操作参数调整要缓慢，要求勤调、小调。
2.8.1.2提量时应先提蒸汽量，后提原料气流量，同时，提量前要求稍提一些炉温，降量时应先降原料量，再降水蒸汽流量，并适当调整炉温，提降量速度要缓慢。
2.8.1.3根据工艺指标，控制好水碳比等各项参数，防止水碳比过大、过小，导致增加能耗或催化剂结碳。
2.8.1.4仔细调整转化炉火焰，作到短火苗，兰火焰，多火嘴。
2.8.1.5大幅度改变操作参数时，各仪表调节回路应改手动控制操作，力求平稳。
2.8.2 产品、半产品不合格的原因及处理2.8.2.1脱硫气不合格的原因及处理原因分析处理方法1.反应器操作温度太低,催化剂硫容小1.视温度情况, 适当提高E-2102出口（原料气）温度2.进料不稳 2.控制油田气流量正常3.配氢量不足或大幅度波 3.调整配氢量动4.原料气硫含量突变4．根据具体情况提高配氢量或装置降量操作5．氧化锌脱硫剂接近失效或完全失效5．更换新的脱硫剂6．相关检测仪表故障6．联系仪表尽快处理好并投入使用2.8.2.2转化气不合格原因及处理原因分析处理方法转化催化剂还原性活性不够对催化剂进行还原转化炉出口温度过低适当提高操作温度水碳比过小增大水碳比至正常指标.原料性质突变如原料变重,应及时增加水碳比原料或配汽阀失控导致水碳比过小走付线,通知仪表工处理催化剂结碳或硫中毒增加水碳比或切断原料气,通水蒸汽除碳脱硫2.8.2.3中变气不合格原因及处理原因分析处理方法装置负荷突变,转化气中CO 含量突增与转化岗位配合,稳定操作保证不超负荷操作温度过高按工艺卡片控制操作温度水碳比过低适当增加转化过程水碳比2.8.2.4PSA产品气不合格原因及处理现象与问题可能的原因进一步查找、处理产品纯度低1.吸附时间长减小操作系数2.吸附各阶段压力不正常继续查找转：2吸附压力不正常1.程控阀动作不正常检查电磁阀是否通电或卡死检查阀门驱动装置是否卡住2.程控阀内漏检修程控阀3.产品气升压不正常调整出口阀门开度、检查该阀。

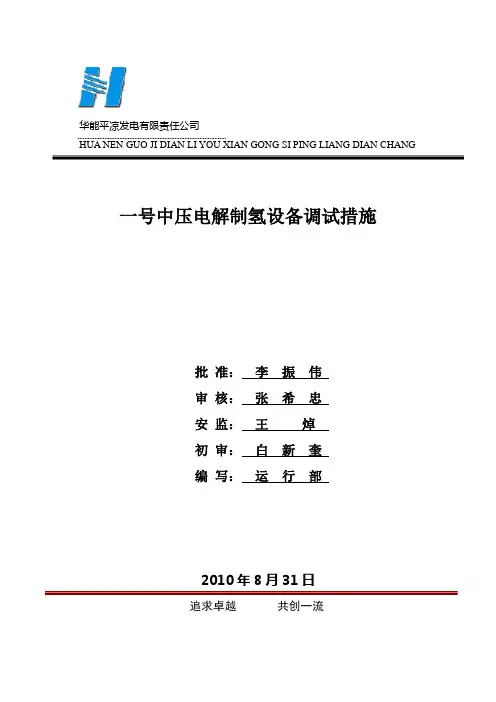

华能平凉发电有限责任公司HUA NEN GUO JI DIAN LI YOU XIAN GONG SI PING LIANG DIAN CHANG 一号中压电解制氢设备调试措施批准：李振伟审核：张希忠安监：王焯初审：白新奎编写：运行部2010年8月31日追求卓越共创一流一号中压电解制氢设备调试措施一、调试前应具备的条件：1、启动前，控制柜、氢中氧、氧中氢分析仪、警报器、整流柜装置、照明通风以及消防设施等合格。
2、电解槽对地绝缘良好，槽周围地面铺有绝缘胶板。
3、整流柜及电解槽的极性校对完毕。
4、检查电解槽隔离框之间、隔离框与极板之间、管件与极板之间的绝缘情况，不允许有短路现象。
5、氢、氧系统中所有温度计、压力表检验合格。
6、气源、水源供给正常。
7、完成电解槽、气液处理器、压力调整器、冷却器、减压阀、储气罐及相连管路的水压试验（试验压力3.4MPa）和气体严密性试验（试验压力3.14 MPa）。
8、按电力工业技术管理法规的要求将系统管道及设备名称、介质流向标示完毕。
系统阀门应挂上编号牌，危险地区应有警示牌。
9、准备好分析仪器、药品以及配置浓碱液用的劳动用品和医药箱。
10、运行人员经过培训上岗。
二、调试方法及步骤：1、启动前的准备1.1 制氢系统的清洗1.1.1 将水箱、碱液箱彻底清洗干净，然后关闭装置上所有阀门。
1.1.2 打开水箱入口阀Q21，向水箱注满除盐水后，关闭Q21。
1.1.3 打开水箱出水阀Q24，气液处理器Q16，过滤器进口阀Q12，电解槽进碱阀Q17，氢氧放空门J5、J6、Q9、Q10，依靠水箱内水位静压自流入系统。
1.1.4 打开排气阀J1、J2，等水流出后，关闭J1、J2。
1.1.5 启动循环泵，缓慢打开流量调节阀J8，将水缓慢地打入系统，然后进入气液处理器。
1.1.6 当水位升至氢、氧分离洗涤器的下部液位计的中部时，关闭J8，停泵。
1.1.7 关闭水箱出口门Q24，气液处理器进碱门Q16。

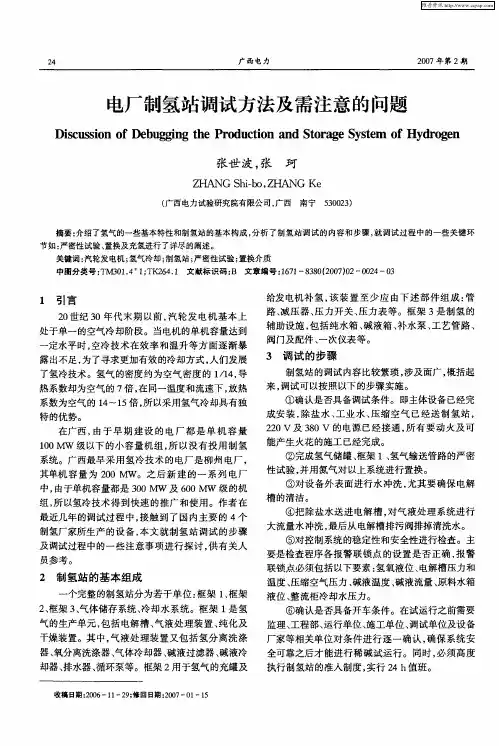

电厂制氢站调试方法及需注意的问题山西省太原市030041摘要：20世纪30年代末期以前,汽轮发电机基本上处于单一的空气冷却阶段。
当电机的单机容量达到一定水平时,空冷技术在效率和温升等方面逐渐暴露出不足,为了寻求更加有效的冷却方式,人们发展了氢冷技术。
在调试过程中,环境复杂,需要调试人员更加注重安全问题,作者把自己的一些经验进行归纳总结,希望能够加深大家对氢站的认识,提高相关人员的调试水平。
关键词：电厂；制氢站；调试；安全事项要想保证发电机组能在绕组绝缘材料允许的温度下长期安全运转，除采用耐热性能良好的绝缘材料外，还必须采取一定的强制冷却措施，以连续不断地将发电机内产生的热量导出，避免这些热量在各部件上积累，引起部件的温度升高。
发电机的氢气冷却介质和氢冷却介质的制备和运行管理，对保证大型发电机组的安全运行具有重大意义。
制氢站是保证氢冷发电机组正常运行的重要系统，从安装完毕开始试车调试到正式稳定运行制氢，存在很多需要注意的地方。
一、制氢设备系统概述1、制氢原理。
水电解制氢装置的基本工作原理是利用电能使电解质溶液中的水分解，从而得到所需的氢气，其反应式如下:阴极:2H2O+2e→H2↑+2OH－，阳极:2OH－－2e→H2O+1/2O2↑，总反应:2H2O→2H2↑+O2↑。
水电解制氢装置所采用的电解液为KOH溶液。
电解槽是电解制氢的核心装置，它由若干电解小室组成。
由电解槽所产生的氢气还含有少量的水分等杂质，必须将氢气进行干燥、过滤等处理才能得到满足用户要求的氢气。
2、系统。
制氢装置由框架一(电解槽、氢分离器、氧分离器、氢洗涤器、循环泵、干燥器、冷却器、汽水分离器、氢过滤器等)、整流柜、控制柜、配电装置、计算机管理系统、框架二(氢气分配装置、储氢罐及供氢管)、框架三(纯水箱、碱液箱)组成。
电解制出的氢气经由电解槽—氢分离器—氢洗涤器—气水分离器—氢气干燥器A—氢冷却器—氢气干燥器B—氢过滤器—汇流排—储氢罐—汇流排—发电机，或不经过储氢罐直接由汇流排补充入发电机内，电解所得氧气经由电解槽—氧分离器—大气排空。
山东电网制氢站制氢系统的现状及改进1 控制指标电厂制氢系统及氢冷系统的化学监督,是保证电厂机组安全经济运行的重要手段。
由于原有《发电机运行规程》已不能适应大型发电机组安全运行的要求,近些年来电力部对氢气湿度的超标问题一直非常重视,为确保大型机组安全运行,对氢湿度的标准进行了一系列严格规定。
见表1表1 氢湿度标准根据电力部近期对氢气指标的要求,目前电厂宜采用的标准见表2。
表2 电厂目前宜采用标准2 制氢站制氢设备山东电网各制氢站采用设备多为邯郸电力修造厂等生产的中压制氢设备(3. 2MPa10或5m3/h)及哈尔滨机联机械厂生产的低压制氢设备(1.0MPa4m3/h,1.5MP a,10m3/h),设备具体情况见表3。
表3 制氢设备从制氢系统设备运行情况看比较正常,设备维护良好,储氢量能完全满足氢冷系统补氢需要。
为在制氢站故障或正常维修时仍能保证供氢,各制氢站都具备足够的储氢罐以保证机组十天运行的补氢量和置换最大机组一次的用氢量;但有些氢站为使氢罐常满,电解槽运行启停次数较多,这会加剧其密封和绝缘垫的失效造成漏碱,因此在保证正常储氢量条件下应尽量减少电解槽运行启停次数。
电解槽长期运行,由于槽内杂质过多发生堵塞出现小室电压过高或过低、气体纯度下降及出力下降的现象,应注意电解槽的清洗工作;但考虑到清洗对槽密封不利及电解液的损耗,一般在电解槽工作6000小时后进行一次清洗。
另外,电解槽用电解液应现用现配,以防电解液在空气中反应造成碳酸盐含量增大,造成堵塞。
在储氢设备方面,从降湿考虑各制氢站都能将常用罐和备有罐分开运行,做到常用罐用于正常补用,每天排污一次,备用罐供紧急情况下使用,每三天排污一次但个别氢站输氢管仍需改造使储氢罐的进氢管和输氢管分开,输氢管位置要设在标高2/3罐高之上处。
由于1996年下半年电力部对氢气湿度有了更为严格的规定,以防止氢气湿度超标对发电机组的危害,各不具条件的制氢站制氢系统的改造工作已迫在眉睫。
目录1. 调试目的2. 措施编制依据3. 设备系统简介4. 设备调试范围5. 调试前必须具备的条件6. 组织与分工7. 调试方法及步骤8. 质量检验标准9. 调试记录项目和内容10. 安全措施制氢装置调试措施1调试目的1.1为确保该机组顺利投产，安全经济运行，制氢站必须保证供给合格的氢气。
1.2通过调试，使系统实现设计的各项功能。
2措施编制的依据2.1《火力发电厂基本建设启动及竣工验收规程》。
2.2《火电工程启动调试工作规定》。
2.3《化学监督技术条例》。
2.4厂家设备使用说明书。
2.5《电业安全工作规程》。
3设备及系统简介聊城电厂制氢站采用河北电力设备厂所生产的ZHDQ-32/10-W2型中压水电解制氢设备及配套干燥系统，该系统由压滤式双极性结构电解制氢，经气液处理装置，通过干燥系统制出氢气，储于贮氢罐中以备发电机组补、供氢。
4制氢站设备调试范围4.1制氢站制氢系统，氢气干燥系统和贮氢系统。
5调试前必须具备的条件5.1制氢站的土建工作全部完成，并清理干净，所有沟道畅通。
5.2制氢间设置合理，满足泄压、通风、防爆和耐蚀等要求。
5.3制氢站所有设备安装完毕，并检查合格。
5.4制氢站周围（一般为10m）内严禁烟火，更不可动用电，火焊。
严禁存放易燃易爆物品，现场设置“严禁烟火”等警示牌和安全围栏，并禁止与调试无关的人员进入调试现场。
5.5调试期间保证除盐水，工业水供给。
供电不间断。
5.6压缩空气系统、储氢系统安全阀整定完毕.，储氢罐，压力试验（3.2Mpa，保压12小时, 每小时压降＜0.5%）完毕，压缩空气系统气路吹扫完毕，无漏点。
5.7冷却水系统冲洗合格，无漏点，滤网清理干净，满水待用。
5.8所有阀门按系统编号挂牌，设备标志完备清楚，以防误操作。
5.9调试使用药品齐备充足。
5.10调试应备工器具等：防爆活口板手一套；防爆梅花板手一套；液体香皂；氢气检测仪；橡胶手套；防护眼睛；防静电工作服。
6调试的组织与分工6.1电厂负责6.1.1调试措施编写。
浅析发电厂制氢系统的故障与解决摘要：氢气作为一种高效清洁的新能源，其应用场景广泛，在各个领域发挥着越来越重要的作用，特别是在能源危机的背景下，氢能利用的重要性被进一步提高。
但是氢在生产、运输、储存过程中存在诸多难点和风险，严重影响了氢能在社会生产生活中的推广和应用。
为此，本文将介绍发电厂中制氢系统的工作原理，其中所遇到的故障，并提出相应的解决方案，以期能够促进发电厂的制氢质量和效率提升。
关键词：发电厂；制氢系统；故障，解决方案1 引言近年来，随着科技的发展和社会的进步，人们对能源的要求也越来越高，各种可再生能源得到了飞速发展，与此同时，氢能作为一种高效清洁的能源，在各个领域发挥着越来越重要的作用。
氢能，也被称为“绿色能源”或“可再生能源”，其具有绿色、高效、安全、环保等特点，使得氢能的发展也得到了前所未有的重视和投入，也越来越受到社会各界人士的青睐。
而氢气也由于其优秀的绝缘性能和更高的冷却效率，在我国被广泛用作发电厂发电机冷却介质，电厂制氢系统主要由氢气发生装置、氢气输送装置、氢气储存装置等组成，其中氢气发生装置是最重要的设备之一。
2 制氢系统的构成及工作原理2.1 制氢系统的构成制氢系统一般由水电解制氢干燥框架、补水配碱框架、除盐冷却水框架、控制系统、配电系统等组成。
其中水电解制氢干燥框架包括电解槽、碱液冷却器、碱液循环泵、氢（氧）分离器、氢气（氧气）气体冷却器、氢气（氧气）气水分离器、干燥塔、气体冷却器等，其主要作用是利用电解除盐水的方法直接生产氢气。
2.2 制氢系统的工作原理氢气生产是利用电解除盐水的方法直接生产氢气。
即电解槽内充满加入了电解液的除盐水，中间隔以防止气体渗透的隔膜，电解槽内有一对互相面对面的电极，通过将直流电馈送至电解槽，使水在电极处发生电解，在阴极析出氢气，在阳极析出氧气。
3 发电厂制氢系统常见的故障3.1 制氢系统温度过高制氢系统温度过高，会造成设备损坏，并影响生产，甚至带来安全事故。
03制氢装置调试措施随着现代工业的发展，氢气已逐渐成为重要的能源来源之一。
制氢装置作为氢气的制造装置，其正常运转对于氢气的制造至关重要。
但在制氢装置的调试过程中，由于系统参数设置、设备质量等原因，可能会出现多种故障，这些故障的出现不仅会影响装置的稳定运转，而且还可能会给设备带来严重的损坏，甚至危及生产安全。
本文将介绍一些制氢装置调试中常见的措施，用以提高调试工程师的调试效率和设备的运行稳定性。
1.规范的装置参数设置在制氢装置调试过程中，正确的参数设置对于提高制氢效率和保障设备的运行稳定性至关重要。
首先，需要根据制氢装置的设计要求，合理设置装置的工艺参数，例如气体流量、气体压力、加热、冷却等方面。
其次，在选择设备的过程中，需要根据应用场景的不同选择具有高质量和稳定性能的设备，例如调节阀、安全阀、气体分析仪等。
最后，在装置运行过程中，需要实时监测关键参数的变化，并对其进行及时修改和校正，以确保制氢装置的正常运转和稳定性。
2.合理的设备布置和检测在制氢装置的调试过程中，合理的设备布置和检测是确保制氢装置长期稳定运行的关键。
首先，需要根据实际应用需求，选用适当的设备，并合理进行布局。
其次，需要在装置运行之前进行全面的检测和测试，以确保设备的正常运转和稳定性。
针对检测过程中遇到的问题，需要及时对设备进行维护和保养，及时消除设备的隐患，以保证制氢装置的正常运转和性能稳定性。
3.合理的调试操作和流程在进行制氢装置的调试过程中，合理的调试操作和流程是提高工作效率和保障设备稳定性的关键。
首先，需要定期对设备进行检查和维修，在保证安全的前提下，充分利用设备资源，将装置的性能发挥到最大程度。
其次，需要对装置运行过程进行实时监测，及时发现和解决问题，以确保装置的性能和使用寿命。
最后，在调试过程中，需要做好相关文档的记录和备份，以便出现问题时进行查询和排查。
4.加强培训和技术支持在制氢装置的调试过程中，加强培训和技术支持可以更好的提高工程师的技术水平和保障设备的正常运行。

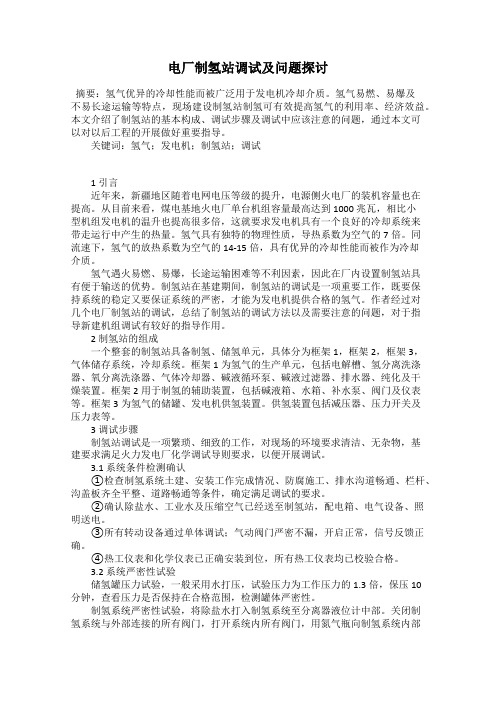

电厂制氢站调试及问题探讨
发表时间：2017-10-19T15:17:34.497Z 来源：《防护工程》2017年第16期作者：贾博潘好伟王雪梅[导读] 新疆地区随着电网电压等级的提升，电源侧火电厂的装机容量也在提高。
国网新疆电力公司电力科学研究院乌鲁木齐 830011 摘要：氢气优异的冷却性能而被广泛用于发电机冷却介质。
氢气易燃、易爆及不易长途运输等特点，现场建设制氢站制氢可有效提高氢气的利用率、经济效益。
本文介绍了制氢站的基本构成、调试步骤及调试中应该注意的问题，通过本文可以对以后工程的开展做好重要指导。
关键词：氢气；发电机；制氢站；调试
1 引言
近年来，新疆地区随着电网电压等级的提升，电源侧火电厂的装机容量也在提高。
从目前来看，煤电基地火电厂单台机组容量最高达到1000兆瓦，相比小型机组发电机的温升也提高很多倍，这就要求发电机具有一个良好的冷却系统来带走运行中产生的热量。
氢气具有独特的物理性质，导热系数为空气的7倍。
同流速下，氢气的放热系数为空气的14-15倍，具有优异的冷却性能而被作为冷却介质。
氢气遇火易燃、易爆，长途运输困难等不利因素，因此在厂内设置制氢站具有便于输送的优势。
制氢站在基建期间，制氢站的调试是一项重要工作，既要保持系统的稳定又要保证系统的严密，才能为发电机提供合格的氢气。
作者经过对几个电厂制氢站的调试，总结了制氢站的调试方法以及需要注意的问题，对于指导新建机组调试有较好的指导作用。
2 制氢站的组成
一个整套的制氢站具备制氢、储氢单元，具体分为框架1，框架2，框架3，气体储存系统，冷却系统。
框架1为氢气的生产单元，包括电解槽、氢分离洗涤器、氧分离洗涤器、气体冷却器、碱液循环泵、碱液过滤器、排水器、纯化及干燥装置。
框架2用于制氢的辅助装置，包括碱液箱、水箱、补水泵、阀门及仪表等。
框架3为氢气的储罐、发电机供氢装置。
供氢装置包括减压器、压力开关及压力表等。
3 调试步骤
制氢站调试是一项繁琐、细致的工作，对现场的环境要求清洁、无杂物，基建要求满足火力发电厂化学调试导则要求，以便开展调试。
3.1 系统条件检测确认
①检查制氢系统土建、安装工作完成情况、防腐施工、排水沟道畅通、栏杆、沟盖板齐全平整、道路畅通等条件，确定满足调试的要求。
②确认除盐水、工业水及压缩空气已经送至制氢站，配电箱、电气设备、照明送电。
③所有转动设备通过单体调试；气动阀门严密不漏，开启正常，信号反馈正确。
④热工仪表和化学仪表已正确安装到位，所有热工仪表均已校验合格。
3.2 系统严密性试验
储氢罐压力试验，一般采用水打压，试验压力为工作压力的1.3倍，保压10分钟，查看压力是否保持在合格范围，检测罐体严密性。
制氢系统严密性试验，将除盐水打入制氢系统至分离器液位计中部。
关闭制氢系统与外部连接的所有阀门，打开系统内所有阀门，用氮气瓶向制氢系统内部送入氮气，使系统压力经0.5MPa、1.0MPa、1.5MPa、2.0MPa及2.5MPa等检查点，最后升至制氢系统工作压力，用肥皂泡检查系统泄露情况，如有泄露，做好处理工作。
3.3 制氢系统的清洗
原料水注入制氢系统，浸泡12小时后，开启碱液循环泵，使原料水在制氢机内循环，冲洗制氢机3-4小时，停泵，排污。
排污后，关严排污阀门。
3.4 阀门验收
采用压缩空气对阀门对气动阀门管路进行吹扫，以防机械杂质卡塞阀门。
手动操作阀门，检查阀门是否正常动作。
3.5 电脑程控制作及检查
制氢站程控制作完成。
检查程序各报警联锁点设置是否正确，远程控制阀门，检查阀门是否正常动作。
3.6 稀碱试车检查
稀碱试车前准备好药品，稀碱的浓度为15%，开车时间一般在24～48h。
稀碱开车的目的是检验系统的稳定性和程序的可操纵性；另一目的是清除电解槽在加工过程中残留在系统中的石棉绒等杂质，提高产品氢气的纯度。
3.7 浓碱开车
配制浓度为30%的KOH，将浓碱注入制氢系统，启动装置制氢。
开车之后，纯化装置应该及时启动，校正在线仪表，并对氢气的品质进行监控。
控制系统的参数进行一定设置，检验仪表的稳定性。
氢气达到99.5%以前，全部排空。
3.8 储氢罐的置换和储氢
制氢系统制氢，待在线仪表测定氢气合格后可以停止排空。
将合格氢气送入储氢罐充氢，储氢罐注氢期间，多进行排空操作，测定氢储罐内氢气合格后可以停止排空，储氢罐压力可根据现场环境进行设置，一般工作压力为2.5Mpa。
4 调试过程中应该注意的问题
4.1制氢系统是否符合设计要求
制氢站调试前，必须对制氢系统进行检查，查看制氢系统是否符合设计要求。
若不符合，及时向设计部门提出变更，完善系统。
新疆某2×660MW电厂在基建调试期间，氢气排空管管口高度为0.8m，设计规范要求排空管口高于1m，调试人员发现不符合设计要求，要求相关单位及时变更，以便满足设计要求、调试条件。
4.2 严密性试验
制氢系统的严密性是系统安全运行的重要条件。
框架1，框架3、管路及阀门要完成严气体的严密性试验。
严密性试验方法通常是将储氢罐内灌满水，水压为工作压力的1.3倍，保压10分钟，计算泄漏率。
框架1要求水注满分离器中间位置，然后充入氮气，压力保压24小时，计算泄漏率，小于0.5%/h为合格。
现场阀门，管路连接处若发现泄露，要及时处理。
4.3 置换
储氢罐充氢，可用水充满储氢罐，泄压至0.5Mpa，采用产品氢气顶压将水排尽。
但这种方法存在一个问题，就是氢气充入储氢罐后，罐内存在一定的水分，使制氢设备产出的合格氢气，充入储氢罐后，露点会不合格。
解决方法就是打开储氢罐底部排污阀排水，一定要多排，每次时间在0.5小时，氢气会达到标准要求。
5 结语
制氢站是电力生产的重要组成部分，本文通过对电厂基建期间制氢站的调试的步骤以及对调试过程注意问题介绍，可加深电力工作者对制氢站的认识，提高调试人员的技术水平，对后期调试工作的开展做了重要指导。
参考文献：
[1]张世波，张珂. 电厂制氢站调试方法及需注意的问题[J]. 广西电力，2007，30（2）：24-26.

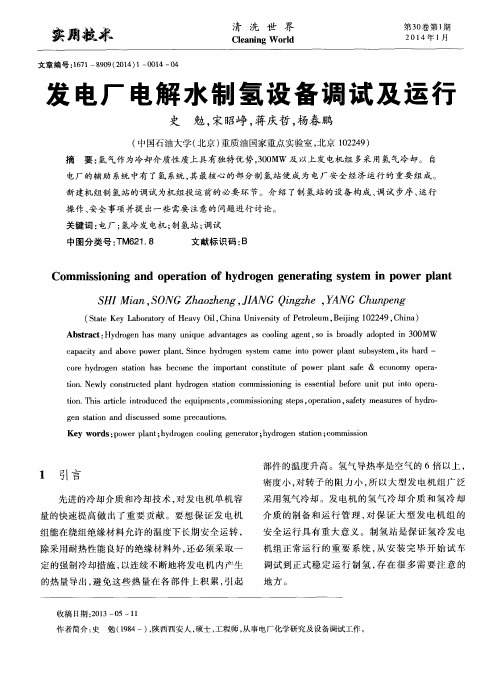

[2]史勉，宋昭峥，蒋庆哲，等. 发电厂电解水制氢设备调试及运行[J]. 清洗世界，2014，30（1）：14-18.。
