电力系统潮流计算与稳定分析研究概述：电力系统是现代社会不可或缺的基础设施，为各行各业提供稳定的电能供应。
潮流计算与稳定分析是电力系统运行和规划中至关重要的一项技术。
本文将着重探讨电力系统潮流计算与稳定分析的研究内容、方法和应用。
一、潮流计算潮流计算是为了分析电力系统中各个节点（发电机、输电线路、变压器等）的电压、功率、电流等重要参数的计算方法。
通过潮流计算，可以确定系统中各节点的电压稳态分布和功率传输情况，为电力系统的运行和规划提供基础数据。
常用的潮流计算方法包括节点电压法和功率平衡法。
节点电压法通过节点电压的迭代计算，逐步求解各个节点的电压值。
功率平衡法则基于功率守恒原则，将电力系统视为一个功率平衡的网络，通过建立功率平衡方程组来计算各个节点的电压值。
潮流计算的关键问题在于节点之间的潮流传输矩阵的计算和节点潮流方程的求解。
电力系统中的潮流传输矩阵是一个非常庞大的方阵，计算过程需要利用高性能的计算机设备和快速的迭代算法。
二、稳定分析电力系统稳定分析是为了评估系统在各种扰动情况下的稳定性能。
扰动包括短路故障、负荷波动、发电机故障等。
稳定分析通过计算系统的动态响应，判断系统是否能够维持稳定状态。
稳定分析可以分为三个主要的方面：小扰动稳定分析、暂态稳定分析和镇定稳定分析。
小扰动稳定分析是研究系统小幅度扰动下的稳定性，主要关注系统的固有频率、振荡模式等方面。
暂态稳定分析是研究系统在大幅度扰动下的稳定性，主要关注系统的动态响应和稳定恢复过程。
镇定稳定分析是研究系统在混沌状态下的稳定性，主要关注系统从紊乱状态到混沌状态的变化。
稳定分析需要考虑系统的稳定极限，以保证系统在各种故障和负荷波动下依然保持稳定运行。
稳定分析的方法包括时间域仿真、频域分析和能量函数法等。
时间域仿真通过模拟系统的动态行为，验证系统在各种工况下的稳定性。
频域分析则通过将系统的微分方程变换到频域，利用矩阵运算来计算系统的稳定域。
能量函数法则基于能量守恒原则，利用能量函数的变化情况来判断系统的稳定性。
电力系统中的潮流计算与稳定分析潮流计算与稳定分析是电力系统中重要的技术手段，用于预测和评估电力系统的运行状态和稳定性。
本文将从潮流计算和稳定分析的基本概念、方法和工程应用等方面进行探讨。
一、潮流计算潮流计算是电力系统中对电压、电流、功率等变量进行分析和计算的过程。
其目的是求解电网中的电压和功率分布，以评估系统的稳定性、计算线路功率损耗、定位设备故障并提供临界信息等。
潮流计算的结果可用于电力系统的规划、设计和运行管理等方面。
潮流计算的基本思想是基于节点法和分支法建立电力系统的节点电压与功率平衡方程。
通过构造节点电压相位差和功率平衡方程组，利用牛顿-拉夫逊法、高尔顿法等迭代计算方法，求解节点电压和功率未知量。
潮流计算的关键是确定等值负荷、节点类型、线路参数、发电机数据和变压器等参数。
潮流计算在电力系统规划中的应用非常重要。
通过潮流计算，可以评估系统的稳定性和可靠性，确定线路容量和电压降、决策最优的网络配置、分析运行状态和故障查找、以及进行负荷预测和管理等。
二、稳定分析稳定分析是对电力系统中的电压、电流和功率等参数进行分析和评估，以判断系统在外部扰动或负荷变化下的稳定性。
稳定分析的主要目的是查找系统中存在的潜在问题，并提出相关措施来确保系统的稳定工作。
稳定分析主要包括动态稳定分析和静态稳定分析。
动态稳定分析主要研究系统在负荷扰动、短路故障或设备故障等异常情况下的稳定性。
通过建立系统的等值模型，利用数值方法进行仿真和分析，得到系统的过渡过程和稳定状态的参数。
静态稳定分析主要研究系统在负荷变化、电压偏差或设备调整等正常情况下的稳定性。
通过潮流计算等方法，评估系统的电压稳定裕度、功率裕度和负荷响应等指标。
稳定分析在电力系统的运行和规划中起着重要的作用。
通过稳定分析，可以预测系统的稳定界限和临界条件，确定并改进控制策略，提高系统的稳定性和响应速度，降低发生事故的概率和风险，并进行设备选型和容量决策等。
三、工程应用潮流计算和稳定分析在电力系统工程中有着广泛的应用。

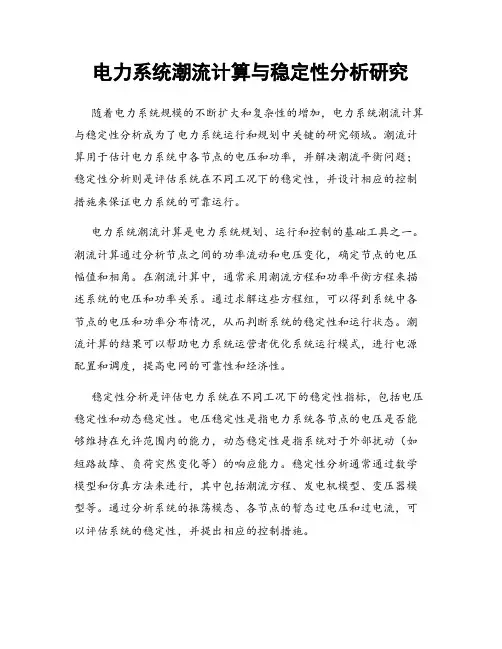

电力系统潮流计算与稳定性分析研究随着电力系统规模的不断扩大和复杂性的增加，电力系统潮流计算与稳定性分析成为了电力系统运行和规划中关键的研究领域。
潮流计算用于估计电力系统中各节点的电压和功率，并解决潮流平衡问题；稳定性分析则是评估系统在不同工况下的稳定性，并设计相应的控制措施来保证电力系统的可靠运行。
电力系统潮流计算是电力系统规划、运行和控制的基础工具之一。
潮流计算通过分析节点之间的功率流动和电压变化，确定节点的电压幅值和相角。
在潮流计算中，通常采用潮流方程和功率平衡方程来描述系统的电压和功率关系。
通过求解这些方程组，可以得到系统中各节点的电压和功率分布情况，从而判断系统的稳定性和运行状态。
潮流计算的结果可以帮助电力系统运营者优化系统运行模式，进行电源配置和调度，提高电网的可靠性和经济性。
稳定性分析是评估电力系统在不同工况下的稳定性指标，包括电压稳定性和动态稳定性。
电压稳定性是指电力系统各节点的电压是否能够维持在允许范围内的能力，动态稳定性是指系统对于外部扰动（如短路故障、负荷突然变化等）的响应能力。
稳定性分析通常通过数学模型和仿真方法来进行，其中包括潮流方程、发电机模型、变压器模型等。
通过分析系统的振荡模态、各节点的暂态过电压和过电流，可以评估系统的稳定性，并提出相应的控制措施。
在电力系统潮流计算和稳定性分析中，需要考虑的因素非常复杂，包括发电机出力、负荷水平、线路参数、变压器参数、发电机励磁特性等。
同时，由于电力系统的复杂性和不确定性，潮流计算和稳定性分析都需要考虑多个工况和故障情况，以提高系统的稳定性和鲁棒性。
此外，对于大规模电力系统来说，需要使用高效的算法和计算工具来进行计算和仿真，以提高计算效率和精度。
电力系统潮流计算与稳定性分析的研究对于保证电力系统的可靠运行、提高电力系统的安全性和经济性具有重要意义。
在实际应用中，潮流计算和稳定性分析被广泛应用于电力系统规划、运行和控制中，以指导电力系统的设计和运行。
电力系统中的潮流计算和稳定分析电力系统是现代工业与生活的重要基础设施，通常由发电厂、变电站、输电线路、配电变压器等设备组成。
为保证电力系统的安全稳定运行，需要进行潮流计算和稳定分析。
一、潮流计算潮流计算是指在电力系统中计算各节点电压、功率、电流等电气量的过程。
其基本原理是基于欧姆定律和基尔霍夫电压定律和电流定律等基本定律，建立电力系统潮流方程。
该方程组由节点电压幅值、相角和电流幅值构成。
解出该方程组即可得到各节点的电压和电流。
潮流计算可以分为直流潮流和交流潮流。
1.直流潮流计算直流潮流计算是在电力系统中，将系统中所有的交流源、负荷以及网络元件都看作是直流模型，利用简化的欧姆定律和基尔霍夫电压定律和电流定律等基本定律，建立潮流方程组。
直流潮流计算的优点是计算简单、速度快、精度高。
适用于需要快速验证电力系统可行性的场合。
但由于采用了简化的电气模型，因此不能很好的反映交流系统中的非线性及复杂动态现象。
2.交流潮流计算交流潮流计算是在交流电力系统中，采用复数电气量相量分析方法，将系统中的所有元件，如发电机、负载、电容器、感性电抗器、变压器、输电线路等，以复数电气量的形式处理，并在此基础上建立方法或模型，有效地描述交流系统的各种非线性和动态现象。
交流潮流计算的优点是模型更为真实，能够考虑系统的非线性以及动态特性。
可以用于研究系统的稳定性，提高系统的稳定性和安全性。
二、稳定分析稳定分析是指电力系统在外界干扰下，研究系统动态特性的过程。
当外界干扰超出系统的承受能力时，系统会出现不稳定现象，也就是电力系统失去平衡，产生大的振荡或跳闸事故。
稳定分析主要包括暂态稳定分析和动态稳定分析。
1.暂态稳定分析暂态稳定分析是研究系统在突然的负荷变化、电力故障等外部因素的作用下，系统运动过程的过程。
包括了重大故障过后的电力系统恢复。
暂态稳定分析考虑了瞬态电压稳定和角稳定两方面，是评估电力系统在大干扰或重大故障后的稳定性，以及判断电力系统的灵敏程度。
电力系统潮流计算与分析概述：电力系统潮流计算与分析是电力系统运行中的重要步骤，它涉及到对电力系统的节点电压、线路潮流以及功率损耗等进行精确计算和分析的过程。
通过潮流计算和分析，电力系统运行人员可以获得关键的运行参数，从而保持电力系统的稳定运行。
本文将从潮流计算的基本原理、计算方法、影响因素以及潮流分析的实际应用等方面进行论述。
潮流计算的基本原理：潮流计算的基本原理是基于电力系统的节点电压和线路潮流之间的平衡关系进行计算。
在电力系统中，电源会向负载供电，而线路损耗会导致电压降低。
潮流计算就是要确定电力系统中各个节点的电压和线路潮流，以保持系统的稳定运行。
通过潮流计算，可以得到节点电压、线路潮流以及负荷功率等关键参数。
潮流计算的方法：潮流计算可以分为迭代法和直接法两种方法。
1. 迭代法：迭代法是潮流计算中最常用的方法，它基于电力系统的牛顿—拉夫逊法（Newton-Raphson method）来进行计算。
迭代法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程建立节点电流方程组；c. 利用牛顿—拉夫逊法迭代求解节点电压；d. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。
2. 直接法：直接法是潮流计算中的另一种方法，它基于电力系统的潮流松弛法（Gauss-Seidel method）来进行计算。
直接法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程，按照节点顺序逐步计算节点电压；c. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。
影响潮流计算的因素：1. 负荷：电力系统中的负荷是潮流计算中的重要因素之一，负荷的变化会导致节点电压和线路潮流的波动。
因此，在进行潮流计算时，需要准确地估计各个节点的负荷。
2. 发电机：发电机是电力系统的电源，它的输出功率和电压会影响潮流计算中的节点电压和线路潮流。
电力系统中的潮流计算与稳定性分析潮流计算和稳定性分析是电力系统中不可或缺的两个重要任务，旨在确保电力系统的正常运行和稳定供电。
本文将详细介绍电力系统潮流计算和稳定性分析的概念、原理以及相关算法和方法。
一、潮流计算潮流计算是指确定电力系统中各节点的电压幅值和相角，以及分析电力系统中各功率参数的分配和流动情况的过程。
潮流计算是电力系统规划、运行和控制的基础，其结果用于判断系统电压稳定性、线路等电气设备的负荷能力以及调度运行。
潮流计算的基本原理是基于潮流方程的等式性质，通过节点电压相等和功率平衡等基本方程，建立节点电压和功率之间的方程组，进而求解得到电力系统各节点的电压相角和幅值。
常用的潮流计算算法包括直接法、迭代法和优化法。
直接法是利用克尔方程和雅可比矩阵进行计算，但对于大规模和复杂电力系统，计算量较大。
迭代法是通过不断迭代计算来逼近潮流计算结果，常用的迭代方法有高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。
优化法则是通过优化技术和线性规划方法，将潮流计算问题转化为数学规划问题。
这些算法在实际应用中灵活运用，可以根据系统规模和计算精度进行选择。
二、稳定性分析稳定性分析是指对电力系统在各种异常工况下（如短路故障、负荷扰动等）的动态响应进行研究和评估的过程。
稳定性分析主要包括动力稳定性和电压稳定性两个方面。
动力稳定性是指电力系统在发生扰动后恢复到稳定状态的能力。
常见的动力稳定性问题包括暂态稳定性和稳定性界限等。
暂态稳定性主要研究电力系统在出现大幅度故障后的瞬时响应和恢复过程，如大断面故障后电压振荡的消散。
稳定性界限则是指系统恢复到稳态后，能够承受的最大稳定耐受能力。
电压稳定性是指电力系统在负荷变动或电网扰动等条件下，各节点电压不会超出规定的范围。
需要进行电压稳定性分析的原因是为了确保系统中各部分供电的质量和稳定性。
在稳定性分析中，通常会对发电机励磁系统、电力传输线路和负荷模型等进行建模，然后通过数学模型和仿真技术进行分析和评估。
电力系统潮流计算与稳定分析随着电力系统规模不断扩大和负荷增加，电网运行的可靠性和稳定性成为了重要的问题。
电力系统潮流计算与稳定分析是一种重要的工具和技术，旨在评估和优化电力系统的运行状态，确保电力系统的稳定性和安全性。
电力系统潮流计算是指通过数学模型和算法，计算电力系统中各节点的电压、功率、电流等变量分布情况。
潮流计算可以通过模拟电力系统中各种条件下的电气行为和电磁交互，为系统操作员提供准确的电力流动信息。
这些信息可以用于电力调度、线路负荷分配和电力市场交易等方面。
在电力系统潮流计算中，需要考虑各种因素，如电力负荷、发电机发电能力、输电线路参数和电源接入情况等。
通过求解网络方程组，可以得到电力系统中各节点的电压和功率分布情况。
这些计算结果可以用于判断电网运行是否合理，是否存在潜在的问题，并为系统操作员提供决策依据。
电力系统稳定性是指电力系统在各种外部扰动和内部变化下，保持稳定运行的能力。
稳定分析主要关注电力系统的动态稳定和静态稳定两个方面。
动态稳定分析是指在电力系统故障或其他异常情况下，系统能否从不稳定状态回到稳定状态的能力。
它主要关注电力系统的振荡和失稳问题。
通过模拟系统在故障后的响应，可以评估系统的动态稳定性，确定故障位置和解决方案。
静态稳定分析则是指在正常工作状态下，电力系统是否能够保持稳定运行的能力。
这涉及到电力系统的负载能力、电力传输能力和传输损耗等问题。
静态稳定分析可以帮助系统操作员确定潮流计算结果的合理性，评估系统的稳态运行能力，为系统的优化和规划提供参考依据。
为了完成电力系统潮流计算与稳定分析，需要借助一些工具和技术。
在计算方面，常用的方法包括牛顿-拉夫逊法、高斯-赛德尔法和潮流松弛法等。
这些方法可以通过迭代求解网络方程组，得到电力系统的节点电压和功率。
此外，还可以使用仿真软件来进行潮流计算与稳定分析。
这些软件可以模拟电力系统的运行情况，提供各种参数和拓扑变化的可能性，帮助系统操作员评估不同情况下的系统稳定性。
电力系统潮流分析与计算设计潮流分析是电力系统运行与规划中不可或缺的一项工作。
通过潮流分析，可以确定电力系统各个节点的电压、电流、功率等参数，对电力系统的安全、稳定运行起着重要作用。
本文将从潮流分析的基本原理、计算方法和潮流计算的设计等方面进行介绍。
一、潮流分析基本原理电力系统的潮流分析主要是通过电力网络的基尔霍夫电流定律和基尔霍夫节点电压定律来进行计算。
潮流分析可以分为直流潮流和交流潮流两种情况。
直流潮流分析是指假设电力系统输电线路和变压器的阻抗为常数，忽略电容和电感的影响，采用直流计算方法进行潮流计算。
直流潮流计算速度快，收敛性好，适用于稳态运行条件下的电力系统。
交流潮流分析则是在交流电平和频率下，将电压、电流和功率等参数表示为复数形式，采用复数的电路理论进行计算。
交流潮流计算较为复杂，但更贴近实际情况，适用于电力系统的各种工作条件。
二、潮流分析计算方法潮流分析计算方法主要包括迭代法和直接法两种。
1.迭代法迭代法是最常用的潮流计算方法之一，主要包括高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。
高斯-赛德尔迭代法是一种逐节点的计算方法，从一些节点开始，按照节点之间的连接关系，逐步迭代计算各节点的电压值，直至计算收敛。
牛顿-拉夫逊迭代法则是一种逐步修正法，通过雅可比矩阵的计算，对电压的修正量进行计算，直至收敛。
2.直接法直接法是一种直接求解潮流方程组的方法，其中最常用的是改进的高斯-赛德尔法。
改进的高斯-赛德尔法通过将网络拓扑结构进行合理调整，减少节点之间的连接数，从而降低了计算复杂度，提高了计算速度。
三、潮流计算设计潮流计算涉及到许多参数和算法的选择，不同的设计选择会直接影响潮流计算的准确性和计算效率。
1.电网模型的建立电网模型是潮流计算的基础，需要从现实的电力系统中获取各个节点、支路和发电机等信息，进行电网模型的建立。
电网模型的建立过程中，需要注意考虑电力系统的运行条件，包括各节点的电压等级、负载状况、发电机的出力等。
