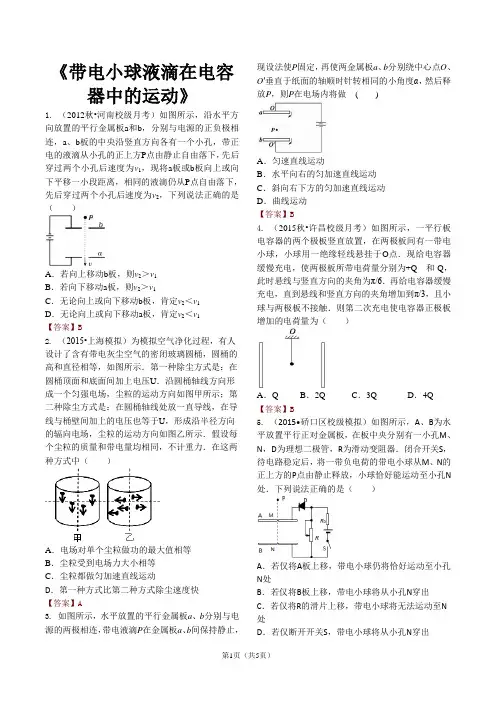

《带电小球液滴在电容器中的运动》1. （2012秋•河南校级月考）如图所示，沿水平方向放置的平行金属板a和b，分别与电源的正负极相连，a、b板的中央沿竖直方向各有一个小孔，带正电的液滴从小孔的正上方P点由静止自由落下，先后穿过两个小孔后速度为v1，现将a板或b板向上或向下平移一小段距离，相同的液滴仍从P点自由落下，先后穿过两个小孔后速度为v2，下列说法正确的是（）A．若向上移动b板，则v2＞v1B．若向下移动a板，则v2＞v1C．无论向上或向下移动b板，肯定v2＜v1D．无论向上或向下移动a板，肯定v2＜v1【答案】B2.（2015•上海模拟）为模拟空气净化过程，有人设计了含有带电灰尘空气的密闭玻璃圆桶，圆桶的高和直径相等，如图所示．第一种除尘方式是：在圆桶顶面和底面间加上电压U．沿圆桶轴线方向形成一个匀强电场，尘粒的运动方向如图甲所示；第二种除尘方式是：在圆桶轴线处放一直导线，在导线与桶壁间加上的电压也等于U，形成沿半径方向的辐向电场，尘粒的运动方向如图乙所示．假设每个尘粒的质量和带电量均相同，不计重力．在这两种方式中（）A．电场对单个尘粒做功的最大值相等B．尘粒受到电场力大小相等C．尘粒都做匀加速直线运动D．第一种方式比第二种方式除尘速度快【答案】A3.如图所示，水平放置的平行金属板a、b分别与电源的两极相连，带电液滴P在金属板a、b间保持静止，现设法使P固定，再使两金属板a、b分别绕中心点O、O′垂直于纸面的轴顺时针转相同的小角度α，然后释放P，则P在电场内将做()A．匀速直线运动B．水平向右的匀加速直线运动C．斜向右下方的匀加速直线运动D．曲线运动【答案】B4.（2015秋•许昌校级月考）如图所示，一平行板电容器的两个极板竖直放置，在两极板间有一带电小球，小球用一绝缘轻线悬挂于O点．现给电容器缓慢充电，使两极板所带电荷量分别为+Q和-Q，此时悬线与竖直方向的夹角为π/6．再给电容器缓慢充电，直到悬线和竖直方向的夹角增加到π/3，且小球与两极板不接触．则第二次充电使电容器正极板增加的电荷量为（）A．Q B．2Q C．3Q D．4Q【答案】B5.（2015•硚口区校级模拟）如图所示，A、B为水平放置平行正对金属板，在板中央分别有一小孔M、N，D为理想二极管，R为滑动变阻器．闭合开关S，待电路稳定后，将一带负电荷的带电小球从M、N的正上方的P点由静止释放，小球恰好能运动至小孔N 处．下列说法正确的是（）A．若仅将A板上移，带电小球仍将恰好运动至小孔N处B．若仅将B板上移，带电小球将从小孔N穿出C．若仅将R的滑片上移，带电小球将无法运动至N 处D．若仅断开开关S，带电小球将从小孔N穿出【答案】C6.（2015春•宜春校级期末）如图所示，A、B为两块水平放置的金属板，通过闭合的开关S分别与电源两极相连，两极中央各有一个小孔a和b，在a孔正上方某处放一带电质点由静止开始下落，若不计空气阻力，该质点到达b孔时速度恰为零，然后返回．现要使带电质点能穿过b孔，则可行的方法是（）A．保持S闭合，将A板适当上移B．保持S闭合，将B板适当下移C．先断开S，再将A板适当上移D．先断开S，再将B板适当下移【答案】B7.（2014秋•滁州期末）如图所示，两平行金属板竖直放置且B板接地，期间有用绝缘细线悬挂的带电小球，当给两金属板充电，使金属板带电荷量为Q，此时悬线与竖直方向的夹角为π/3，因电离作用，两金属板的电荷量缓慢减小（假设小球的电荷量不变），以致悬线与竖直方向夹角逐渐减小，则夹角减小到π/6的过程中，下列说法正确的是（）A．细线的拉力逐渐增大B．细线的拉力大小不变C．电容器减少的电荷量为Q/2D．电容器减少的电荷量为2Q/3【答案】D8.（2014秋•福州期末）如图所示，倾斜放置的平行板电容器两极板与水平面夹角为θ，极板间距为d，带负电的微粒质量为m、带电量为q，从极板M的左边缘A处以初速度v0水平射入，沿直线运动并从极板N的右边缘B处射出，则（）A．微粒达到B点时动能为m v02/2B．微粒的加速度大小等于gsinθC．两极板的电势差U MN=cosqmgdD．微粒从A点到B点的过程电势能减少mgd/cosθ【答案】C9.【2015新课标II】如图，两平行的带电金属板水平放置。
