模拟电子技术教程第3章习题答案

第三章 多级放大电路自 测 题一、判断下列说法是否正确，凡对的在括号内打“√”，否则打“×”。

（1）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。

( )（2）阻容耦合多级放大电路各级的Q 点相互独立，( )它只能放大交流信号。

( )（3）直接耦合多级放大电路各级的Q 点相互影响，( )它只能放大直流信号。

( )（4）只有直接耦合放大电路中晶休管的参数才随温度而变化。

( ) （5）互补输出级应采用共集或共漏接法。

( )解：（1）× （2）√ √ （3）√ × （4）× （5）√二、现有基本放大电路：A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路根据要求选择合适电路组成两级放大电路。

（1）要求输入电阻为1k Ω至2k Ω，电压放大倍数大于3000，第一级应采用 ，第二级应采用 。

（2）要求输入电阻大于10M Ω，电压放大倍数大于300，第一级应采用 ，第二级应采用 。

（3）要求输入电阻为100k Ω～200k Ω，电压放大倍数数值大于100，第一级应采用 ，第二级应采用 。

（4）要求电压放大倍数的数值大于10，输入电阻大于10M Ω，输出电阻小于100Ω，第一级应采用 ，第二级应采用 。

（5）设信号源为内阻很大的电压源，要求将输入电流转换成输出电压，且1000io ＞I U A ui &&&=，输出电阻R o ＜100，第一级应采用 ，第二级应采用 。

解：（1）A ，A （2）D ，A （3）B ，A （4）D ，B （5）C ，B三、选择合适答案填入空内。

（1）直接耦合放大电路存在零点漂移的原因是 。

A .电阻阻值有误差 B .晶体管参数的分散性 C .晶体管参数受温度影响 D .电源电压不稳定 （2）集成放大电路采用直接耦合方式的原因是 。

A .便于设计B .放大交流信号C .不易制作大容量电容（3）选用差分放大电路的原因是 。

模拟电⼦技术基础学习指导与习题解答（谢红主编）第三章思考题与习题解答第三章思考题与习题解答3-1 选择填空(只填a 、b 、c 、d)(1)直接耦合放⼤电路能放⼤，阻容耦合放⼤电路能放⼤。

(a.直流信号，b.交流信号，c.交、直流信号)(2)阻容耦合与直接耦合的多级放⼤电路之间的主要不同点是。

(a.所放⼤的信号不同，b.交流通路不同，c.直流通路不同)(3)因为阻容耦合电路 (a1.各级Q 点互相独⽴，b1.Q 点互相影响，c1.各级Au 互不影响，d1.Au 互相影响)，所以这类电路 (a2.温漂⼩,b2.能放⼤直流信号，c2.放⼤倍数稳定)，但是 (a3.温漂⼤，b3.不能放⼤直流信号，c3.放⼤倍数不稳定)。

⽬的复习概念。

解 (1)a 、b 、c ，b 。

(2)a 、c 。

(3)a1，a2，b3。

3-2 如图题3-2所⽰两级阻容耦合放⼤电路中，三极管的β均为100，be1 5.3k Ωr =，be26k Ωr =,S 20k ΩR =,b 1.5M ΩR =,e17.5k ΩR =，b2130k ΩR =，b2291k ΩR =，e2 5.1k ΩR =,c212k ΩR =,1310µF C C ==，230µF C =，e 50µF C =，C C V =12 V 。

图题3-2(a)放⼤电路；(b)等效电路(答案)(1)求i r 和o r ;(2)分别求出当L R =∞和L 3.6k ΩR =时的S u A 。

⽬的练习画两级放⼤电路的微变等效电路，并利⽤等效电路求电路的交流参数。

分析第⼀级是共集电路，第⼆级是分压供偏式⼯作点稳定的典型电路，1V 、2V 均为NPN 管。

解 (1)求交流参数之前先画出两级放⼤电路的微变等效电路如图题3-2(b)所⽰。

注意图中各级电流⽅向及电压极性均为实际。

第⼀级中b1I 的⽅向受输⼊信号i U 极性的控制，⽽与1V 的导电类型(NPN 还是PNP)⽆关，i U 上正下负，因此b1I 向⾥流，输出电压o1U 与i U 极性相同；第⼆级中b 2I 的⽅向受o1U 极性的控制，o1U 上正下负，因此b 2I 向⾥流，也与2V 的导电类型⽆关，或者根据c1I 的⽅向(由1c 流向1e )也能确定b 2I 的⽅向是向⾥流。

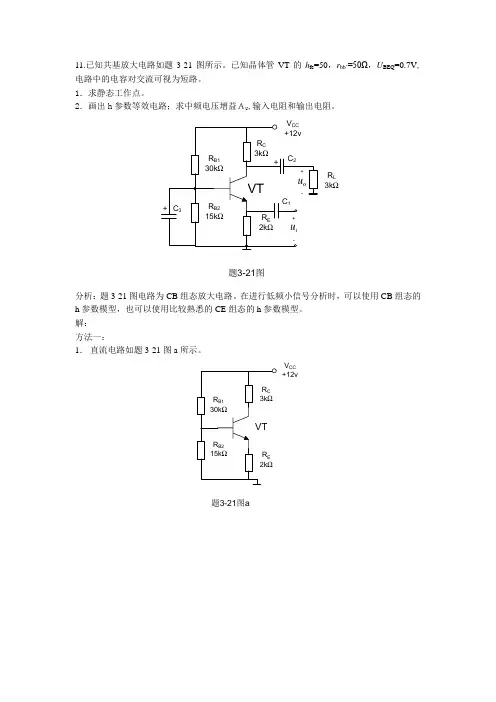

11.已知共基放大电路如题3-21图所示。

已知晶体管VT 的h fe =50，r bb’=50Ω，U BEQ =0.7V ,电路中的电容对交流可视为短路。

1．求静态工作点。

2．画出h 参数等效电路；求中频电压增益ＡU ,输入电阻和输出电阻。

分析：题3-21图电路为CB 组态放大电路。

在进行低频小信号分析时，可以使用CB 组态的h 参数模型，也可以使用比较熟悉的CE 组态的h 参数模型。

解： 方法一：1． 直流电路如题3-21图a 所示。

R L 3k Ω题3-21图V CC +12v题3-21图a2．利用CB 组态的h 参数模型进行交流特性分析。

交流等效电路如题3-21图b 所示。

方法二：1． 静态工作点的计算方法同方法一，略2． 利用CE 组态的h 参数模型进行交流特性分析。

交流等效电路如题3-21图c 所示。

()())V (75.32365.112)mA (03.050)mA (62.1)mA (62.165.151501)mA (65.1k 27.04)V (412301515E C CQ CC CEQ f eBQ EQ f e f e CQ E BE B CC B2B1B2B =+⨯-=+-==≈==⨯=+==-=-==⨯+=+=R R I V U h I I I h h I R U U I V R R R U CQ EQ题3-21图b+u o-+u i-()()()()bb'ie fe EQ ie ib fe fefb fe2626150150853Ω1.6585316.7Ω15111h r h I h h h h h h =++=++⨯====+-==≈-+()()()()E ib o c fb C L fb C L o U i e ib ib //16.7Ω//2k Ω16.5Ω3k Ω////13//38816.7i e r R h r R h i R R h R R u A u i h h =====⨯⨯-⨯==-=-=-=⨯输入电阻输出电阻中频电压增益为输入电阻输出电阻10.共集放大电路如题3-19图所示。

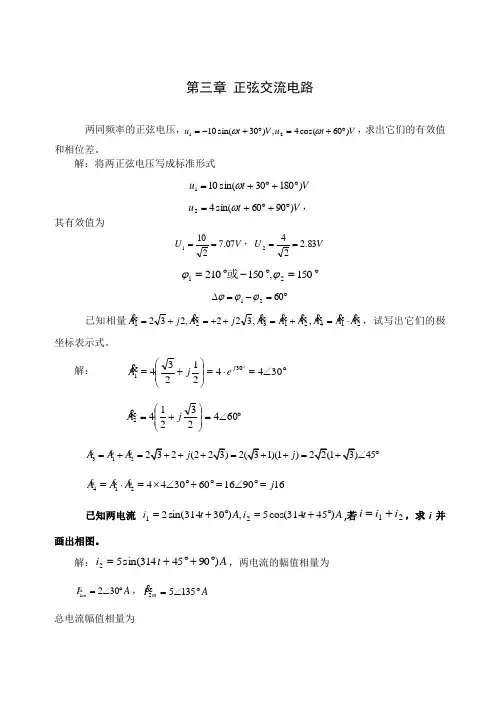

第三章 正弦交流电路两同频率的正弦电压，V t u V t u )60cos(4,)30sin(1021︒+=︒+-=ωω，求出它们的有效值和相位差。

解：将两正弦电压写成标准形式V t u )18030sin(101︒+︒+=ω V t u )9060sin(42︒+︒+=ω，其有效值为V U 07.72101==，V U 83.2242==︒=︒-︒=150,15021021ϕϕ或︒=-=∆6021ϕϕϕ已知相量21421321,,322,232A A A A A A j A j A &&&&&&&&⋅=+=++=+=，试写出它们的极坐标表示式。

解： ︒∠=⋅=⎪⎪⎭⎫⎝⎛+=︒304421234301j e j A & ︒∠=⎪⎪⎭⎫ ⎝⎛+=604232142j A &3122(21)(1)45A A A j j =+=++=+=∠︒&&& 412443060169016A A A j =⋅=⨯∠︒+︒=∠︒=&&& 已知两电流 A t i A t i )45314cos(5,)30314sin(221︒+=︒+=,若21i i i +=，求i 并画出相图。

解：A t i )9045314sin(52︒+︒+=，两电流的幅值相量为1230m I A =∠︒&，A I m︒∠=13552& 总电流幅值相量为)135sin 135(cos 5)30sin 30(cos 221︒+︒+︒+︒=+=j j I I I mm m &&& ︒∠=+-=++-=11285.453.480.1)2251(2253j jA t t i )112314sin(85.4)(︒+= 相量图如右图所示。

某二端元件，已知其两端的电压相量为V 120220︒∠=U &，电流相量为A I ︒∠=305&，f=50H Z ，试确定元件的种类，并确定参数值。

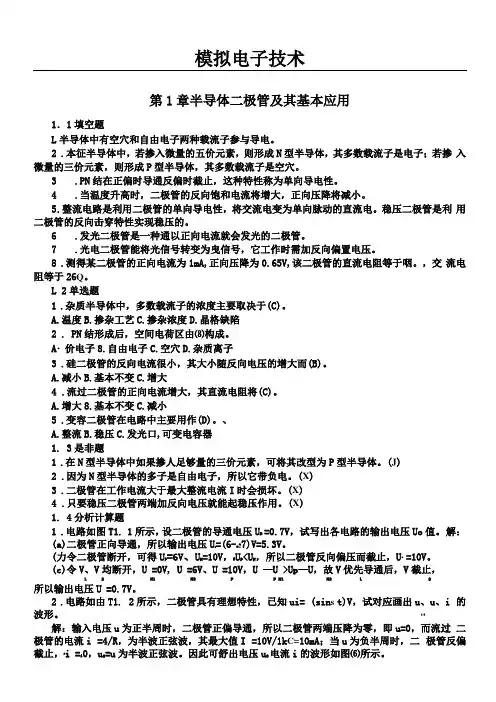

模拟电子技术第1章半导体二极管及其基本应用1．1填空题L半导体中有空穴和自由电子两种载流子参与导电。

2.本征半导体中，若掺入微量的五价元素，则形成N型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成P型半导体，其多数载流子是空穴。

3.PN结在正偏时导通反偏时截止，这种特性称为单向导电性。

4.当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。

5.整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。

稳压二极管是利用二极管的反向击穿特性实现稳压的。

6.发光二极管是一种通以正向电流就会发光的二极管。

7.光电二极管能将光信号转变为曳信号，它工作时需加反向偏置电压。

8.测得某二极管的正向电流为1mA,正向压降为0.65V,该二极管的直流电阻等于咽。

，交流电阻等于26Q。

L 2单选题1.杂质半导体中，多数载流子的浓度主要取决于(C)。

A.温度B.掺杂工艺C.掺杂浓度D.晶格缺陷2. PN结形成后，空间电荷区由⑻构成。

A・价电子8.自由电子C.空穴D.杂质离子3.硅二极管的反向电流很小，其大小随反向电压的增大而(B)。

A.减小B.基本不变C.增大4.流过二极管的正向电流增大，其直流电阻将(C)。

A.增大8.基本不变C.减小5.变容二极管在电路中主要用作(D)。

、A.整流B.稳压C.发光口,可变电容器1. 3是非题1.在N型半导体中如果掺人足够量的三价元素，可将其改型为P型半导体。

(J)2.因为N型半导体的多子是自由电子，所以它带负电。

(X)3.二极管在工作电流大于最大整流电流I时会损坏。

(X)4.只要稳压二极管两端加反向电压就能起稳压作用。

(X)1. 4分析计算题1.电路如图T1. 1所示，设二极管的导通电压U D =0.7V，试写出各电路的输出电压Uo值。

解：(a)二极管正向导通，所以输出电压U0=(6-o?7)V=5.3V。

(力令二极管断开，可得U P=6V、U N=10V，0U P<U N，所以二极管反向偏压而截止，U°=10V。

第三章习题与答案3.1 问答题：1．什么是反馈？答：在电子线路中，把输出量（电压或电流）的全部或者一部分，以某种方式反送回输入回路，与输入量（电压或电流）进行比较的过程。

2．什么是正反馈？什么是负反馈？放大电路中正、负反馈如何判断？答：正反馈：反馈回输人端的信号加强原输入端的信号，多用于振荡电路。

负反馈：反馈回输入端的信号削弱原输入端的信号，使放大倍数下降，主要用于改善放大电路的性能。

反馈极性的判断，通常采用瞬时极性法来判别。

通常假设某一瞬间信号变化为增加量时．我们定义其为正极性，用“+”表示。

假设某一瞬间信号变化为减少量时，我们定义其为负极性，用“-”表示。

首先假定输入信号某一瞬时的极性，一般都假设为正极性．再通过基本放大电路各级输入输出之间的相位变化关系，导出输出信号的瞬时极性；然后通过反馈通路确定反馈信号的瞬时极性；最后由反馈信号的瞬时极性判别净输入是增加还是减少。

凡是增强为正反馈，减弱为负反馈。

3．什么是电压负反馈？什么是电流负反馈？如何判断？答：根据反馈信号的取样方式，分为电压反馈和电流反馈。

凡反馈信号正比于输出电压，称为电压反馈；凡反馈信号正比于输出电流，称为电流反馈。

反馈信号的取样方式的判别方法，通常采用输出端短路法，方法是将放大器的输出端交流短路时，使输出电压等于零，如反馈信号消失，则为电压反馈，如反馈信号仍能存在，则为电流反馈。

这是因为电压反馈信号与输出电压成比例，如输出电压为零，则反馈信号也为零；而电流反馈信号与输出电流成比例，只有当输出电流为零时，反馈信号才为零，因此，在将负载交流短路后，反馈信号不为零。

4．什么是串联负反馈？什么是并联负反馈？如何判断？答：输入信号与反馈信号分别加在两个输入端，是串联反馈；加在同一输入端的是并联反馈。

反馈信号使净输入信号减小的，是负反馈。

判断反馈的极性，要采用瞬时极性法。

3.2 填空题：1．放大电路中，为了稳定静态工作点，可以引入直流负反馈；如果要稳定放大倍数，应引入交流负反馈；希望扩展频带，可以引入交流负反馈；如果增大输入电阻，应引入串联负反馈；如果降低输比电阻，应引入电压负反馈。

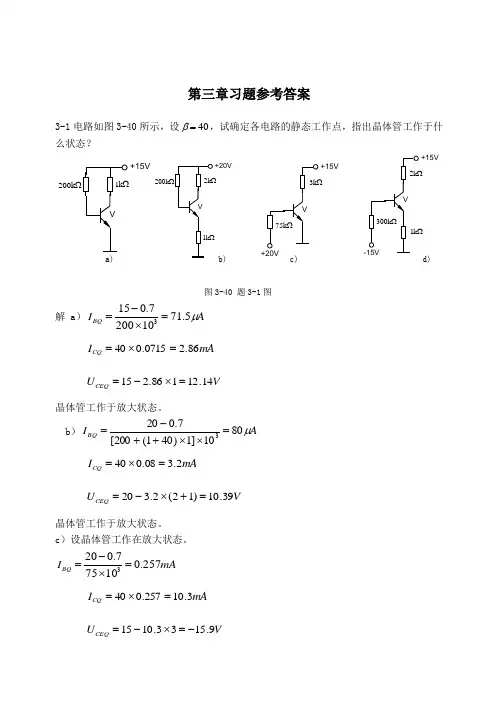

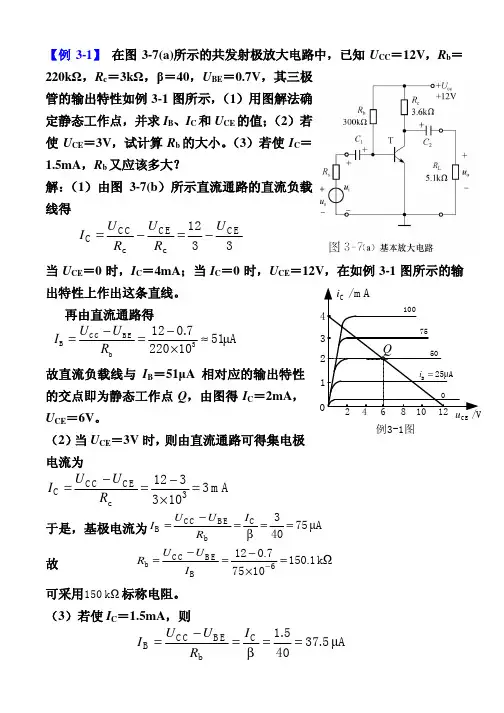

第三章习题参考答案3-1 电路如图3-40所示，设40=β，试确定各电路的静态工作点，指出晶体管工作于什么状态？b) d)图3-40 题3-1图解 a）AIBQμ5.71102007.0153=⨯-=mAICQ86.20715.040=⨯=VUCEQ14.12186.215=⨯-=晶体管工作于放大状态。

b）AIBQμ8010]1)401(200[7.0203=⨯⨯++-=mAICQ2.308.040=⨯=VUCEQ39.10)12(2.320=+⨯-=晶体管工作于放大状态。

c）设晶体管工作在放大状态。

mAIBQ257.010757.0203=⨯-=mAICQ3.10257.040=⨯=VUCEQ9.1533.1015-=⨯-=+15Vk200+15V+15V+20Vk200说明晶体管已经深度饱和。

d) 由于发射结反偏，晶体管工作于截止状态。

3-2 试判断图3-41中各电路能否放大交流信号，为什么？a ） b) c)d) e) f) 图3-41 题3-2图解 a) 晶体管的发射结正偏，集电结反偏，故可以放大交流信号。

b) 缺少直流负载电阻C R ，故不能放大交流信号。

c) 晶体管为PNP 型，偏置电压极性应为负，故不能放大交流信号。

d) 电容C1、C2的极性接反，故不能放大交流信号。

e) 缺少基极偏置电阻B R ，故不能放大交流信号。

f) 缺少直流电源CC V ，故不能放大交流信号。

3-3 在图3-42中晶体管是PNP 锗管，（1）在图上标出CC V 和21,C C 的极性；（2）设V 12-=CC V ，k Ω3=C R ，75=β，如果静态值mA 5.1=C I ，B R 应调到多大？（3）在图3-42 题3-3图调整静态工作点时，如果不慎将B R 调到零，对晶体管有无影响？为什么？通常采取何种措施来防止这种情况发生？（4）如果静态工作点调整合适后，保持B R 固定不变， 当温度变化时，静态工作点将如何变化？这种电路能否稳定静态工作点？ 解 1)CC V 和21,C C 的极性如题3-3解图所示。

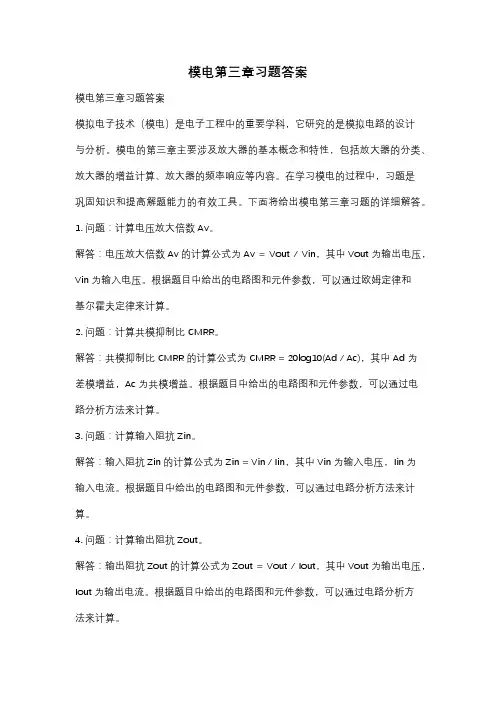

模电第三章习题答案模电第三章习题答案模拟电子技术（模电）是电子工程中的重要学科，它研究的是模拟电路的设计与分析。

模电的第三章主要涉及放大器的基本概念和特性，包括放大器的分类、放大器的增益计算、放大器的频率响应等内容。

在学习模电的过程中，习题是巩固知识和提高解题能力的有效工具。

下面将给出模电第三章习题的详细解答。

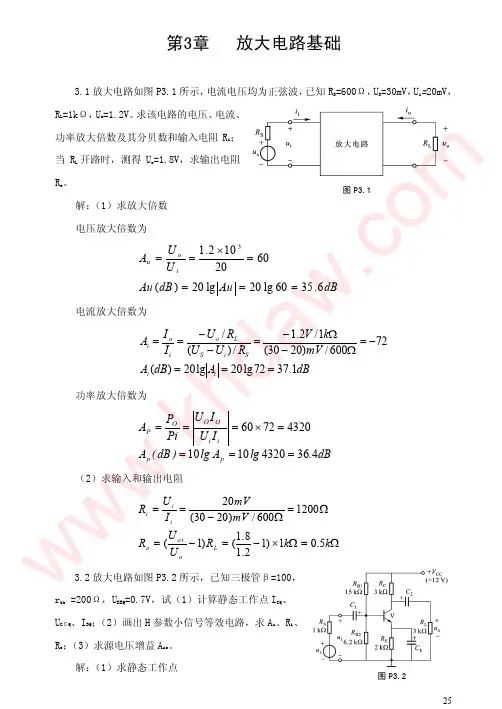

1. 问题：计算电压放大倍数Av。

解答：电压放大倍数Av的计算公式为Av = Vout / Vin，其中Vout为输出电压，Vin为输入电压。

根据题目中给出的电路图和元件参数，可以通过欧姆定律和基尔霍夫定律来计算。

2. 问题：计算共模抑制比CMRR。

解答：共模抑制比CMRR的计算公式为CMRR = 20log10(Ad / Ac)，其中Ad为差模增益，Ac为共模增益。

根据题目中给出的电路图和元件参数，可以通过电路分析方法来计算。

3. 问题：计算输入阻抗Zin。

解答：输入阻抗Zin的计算公式为Zin = Vin / Iin，其中Vin为输入电压，Iin为输入电流。

根据题目中给出的电路图和元件参数，可以通过电路分析方法来计算。

4. 问题：计算输出阻抗Zout。

解答：输出阻抗Zout的计算公式为Zout = Vout / Iout，其中Vout为输出电压，Iout为输出电流。

根据题目中给出的电路图和元件参数，可以通过电路分析方法来计算。

5. 问题：计算最大输出功率Pmax。

解答：最大输出功率Pmax的计算公式为Pmax = Vout^2 / (4Rl)，其中Vout为输出电压，Rl为负载电阻。

根据题目中给出的电路图和元件参数，可以通过电路分析方法来计算。

通过以上习题的解答，我们可以加深对模电第三章内容的理解。

在实际应用中，我们需要熟练掌握放大器的基本概念和特性，以便能够正确设计和分析模拟电路。

同时，通过解题过程，我们也可以培养自己的逻辑思维和问题解决能力。

模电作为电子工程的重要学科，对于电子工程师的培养具有重要意义。

基础课程教学资料第三章多级放大电路自测题一、判断下列说法是否正确，凡对的在括号内打“√”，否则打“×”。

（1）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。

( )（2）阻容耦合多级放大电路各级的Q点相互独立，( )它只能放大交流信号。

( )（3）直接耦合多级放大电路各级的Q点相互影响，( )它只能放大直流信号。

( )（4）只有直接耦合放大电路中晶休管的参数才随温度而变化。

( )（5）互补输出级应采用共集或共漏接法。

( )解：（1）×（2）√√（3）√×（4）×（5）√二、现有基本放大电路：A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路根据要求选择合适电路组成两级放大电路。

（1）要求输入电阻为1kΩ至2kΩ，电压放大倍数大于3000，第一级应采用，第二级应采用。

（2）要求输入电阻大于10MΩ，电压放大倍数大于300，第一级应采用，第二级应采用。

（3）要求输入电阻为100kΩ～200kΩ，电压放大倍数数值大于100，第一级应采用，第二级应采用。

（4）要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用，第二级应采用。

（5）设信号源为内阻很大的电压源，要求将输入电流转换成输出电压，且1000io ＞I U A ui ，输出电阻R o ＜100，第一级应采用 ，第二级应采用 。

解：（1）A ，A （2）D ，A （3）B ，A （4）D ，B （5）C ，B三、选择合适答案填入空内。

（1）直接耦合放大电路存在零点漂移的原因是 。

A .电阻阻值有误差 B .晶体管参数的分散性 C .晶体管参数受温度影响 D .电源电压不稳定 （2）集成放大电路采用直接耦合方式的原因是 。

A .便于设计B .放大交流信号C .不易制作大容量电容（3）选用差分放大电路的原因是 。

习题3-1 场效应管沟道的预夹断和夹断有什么不同？ 解：当U DS 增加到U DS =U GS ，即U GD =U GS -U DS = U GS （th ）时，漏极附近的耗尽层将合拢，称为预夹断。

预夹断后，沟道仍然存在，夹断点的电场强度大，仍能使多数载流子(电子)作漂移运动，形成漏极电流I DSS 。

若U DS 继续增加，使U DS ＞U GS －U GS （th ），即U GD ＜U GS （th ）时，耗尽层合拢部分会增加，并自夹断点向源极方向延伸，此时夹断区的电阻越来越大，但漏极电流I D 却基本趋于饱和，不随U DS 的增加而增加。

3-2 如何从转移特性上求g m 值？ 解： 利用公式gsdm dU dI g求g m 值。

3-3 场效应管符号中，箭头背向沟道的是什么管？箭头朝向沟道的是什么管？ 解：箭头背向沟道的是P 沟道；箭头朝向沟道的是N 沟道。

3-4 结型场效应管的U GS 为什么是反偏电压？ 解：若为正偏电压，则在正偏电压作用下，两个PN 结耗尽层将变窄，I D 的大小将不受栅-源电压U GS 控制。

3-5如图3-20所示转移特性曲线，指出场效应管类型。

对于耗尽型管，求U GS （off ）、I DSS ；对于增强型管，求U GS （th ）。

解：a P 沟道增强型。

U GS （th ）=－2Vb P 沟道结型。

U GS （off ）=3V 、I DSS =4mA3-6如图3-21所示输出特性曲线，指出场效应管类型。

对于耗尽型管，求U GS （off ）、I DSS ；对于增强型管，求U GS （th ）。

解：a N 沟道增强型。

U GS （th ）=1Vb P 沟道结型。

U GS （off ）=1V 、I DSS =1.2mAGS /Va－2 －1 图3-20 习题3-5图 U GS /Vb3-7 如图3-22所示电路，场效应管的U GS （off ）=－4V ，I DSS =4mA ；计算静态工作点。

第三部分习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的杂质浓度，而少数载流子的浓度则与温度有很大关系。

2、当PN 结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。

当外加反向电压时，扩散电流小于漂移电流，耗尽层变宽。

3、在N 型半导体中，电子为多数载流子，空穴为少数载流子。

二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。

（×）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。

（√）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。

（×）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。

（×）5、PN 结在无光照无外加电压时，结电流为零。

（√　）6、温度升高时，PN 结的反向饱和电流将减小。

（×）7、PN 结加正向电压时，空间电荷区将变宽。

（×）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e(I I TV Vs D 表示。

式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压；V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K 2313810，电子电量)(C 1060217731.1q 19库伦，则)V (2.11594TV T，在常温（T=300K ）下，V T =25.875mV=26mV 。

当外加正向电压，即V 为正值，且V 比V T 大几倍时，1e TVV，于是TV Vs eI I，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V ，于是s I I，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。

PTER半导伸二嘏管及其基市应用电路3. 1判断下列说法的正、误，在相应的括号内蔺表示正确・画“X”衣示错谋.(1)本征半导体是指没冇博杂的纯净晶体半导体.( )(2)本征半异体温度升高后两种栽流子浓度仍然相等.( )(3)P®半导体帯正电( ),N®半导体带负电( ).(4)空间电荷区内的潦移电流址少数戏流子在内电场作用下形成的.Z )(5)二极管所加正向电压增大时，其动态电限增大.( )(6)只耍在稳圧管两端加反向电压就能起稳压作用.( )解(2) 7 (3) X.X (4> V (5)X (6) X3.2选择正确的答案填空.(1) N凤半导体是空本征半导体中捧人 ____________ » P51半导体是在本征半导体中掺人 _______ ・A.三价元索，如硼導B.四价元索，如错铮C.五价元素•如磷等(2) PN结加正向电压时.由__________ 形成电流，其耗尽层__________ I加反向电压时, 由 _______ 形成电流，其耗斥煨__________ ・A.扩散运动B.漂移运动C.变龙D.变牢(3) 当温度升高时•二极管的反向饱和电流___________ ・A.增大.B.不变C.减小(4) 硅二极管的正向导通电压比诸二极管的_____________ ，反向饱和电流比緒二极管的 _______ ・A.大B.小C.相等(5) 稳压暂工作在槍压区时，其丁•作状态为_________ .A.正向导通B.反向截止C.反向击穿解 (1) Cl A (2) Al D» B ； C (3) A (4) A» B (5> C 3.3填空(1) PN 结的导电特性定 __________ ・(2) 徃外加直流电压时，理想二极管正向导通阻抗为 _________________ ，反向截止阻抗为 ________ 。

(3) PN 结的结电容包插 __________ 电容和 _________ 电容。

第3章正弦稳态电路的分析习题解答3.1 已知正弦电压()V314sin 10q -=t u ，当0=t 时，V 5=u 。

求出有效值、频率、周期和初相，并画波形图。

周期和初相，并画波形图。

解 有效值为有效值为有效值为 V 07.7210==UHz 502314==pf ；s 02.01==fT将 0=t , V 5=u 代入，有代入，有 )sin(105q -=，求得初相°-=30q 。

波形图如下。

波形图如下3.2 正弦电流i 的波形如图3.1所示，写出瞬时值表达式。

所示，写出瞬时值表达式。

图3.1 习题3.2波形图波形图解 从波形见，电流i 的最大值是A 20，设i 的瞬时值表达式为的瞬时值表达式为A π2sin 20÷øöçèæ+=q t T i当 0=t 时，A =10i ，所以，所以 q sin 2010=，求得，求得 °=30q 或 6π=q 。

当 s 2=t 时，A =20i ，所以，所以 ÷øöçèæ+´=6π2π2sin 2020T ，求得，求得 s 12=T 。

所以所以 A÷øöçèæ°+=306πsin 20t i。

3.3正弦电流()A 120 3cos 51°-=t i ，A )45 3sin(2°+=t i 。

求相位差，说明超前滞后关系。

关系。

解 若令参考正弦量初相位为零，则1i 的初相位°-=°-°=30120901q ，而2i 初相位°=452q ，其相位差其相位差 °-=°-°-=-=75453021q q j ， 所以1i 滞后于2i °75 角，或2i 超前1i °75 角。

第1章习题答案1. 判断题：在问题的后面括号中打√或×。

（1）当模拟电路的输入有微小的变化时必然输出端也会有变化。

（√）（2）当模拟电路的输出有微小的变化时必然输入端也会有变化。

（×）（3）线性电路一定是模拟电路。

（√）（4）模拟电路一定是线性电路。

（×）（5）放大器一定是线性电路。

（√）（6）线性电路一定是放大器。

（×）（7）放大器是有源的线性网络。

（√）（8）放大器的增益有可能有不同的量纲。

（√）（9）放大器的零点是指放大器输出为0。

（×）（10）放大器的增益一定是大于1的。

（×）2 填空题：（1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。

（2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。

（3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。

（4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。

（5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。

（6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。

（7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。

（8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。

（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。

（10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带f BW是250KHZ。

3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。

如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。

模拟电子技术教程第3章习题答案(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第3章 习题1. 概念题：（1）在放大电路中，三极管或场效应管起的作用就是 将一种形式的电量转换为另一种形式的电量 。

（2）电源的作用是 为能量转换提供能源 ，如果离开电源，放大器可以工作吗（ 不能 ）（3）单管放大器的讲解从电容耦合形式开始，这是因为 阻容耦合放大器设计和计算相对来说要简单点 ，如果信号和负载直接接入，其 工作点 的计算将要复杂的多。

（4）在共射放大器的发射极串接一个小电阻，还能认为是共射放大器吗（ 能 ）在共集放大器的集电极串接一个小电阻，还能认为是共集放大器吗（ 能 ）（5）在模电中下列一些说法是等同的，（A 、C 、F ）另一些说法也是等同的。

（B 、D 、E ）A. 直流分析B. 交流分析C. 静态分析D. 动态分析E. 小信号分析F. 工作点分析（6）PN 结具有单向导电性，信号电压和电流的方向是随时间变化的，而交流信号却能在放大电路中通过并获得放大，这是因为 放大器输出端获取的交流信号其实就是电流或电压的相对变化量 。

（7） β大的三极管输入阻抗 也大 ，小功率三极管的基本输入阻抗可表示为EQTbb'be I U )1(r r β++≈。

（8）画直流通路比画交流通路复杂吗（不）在画交流通路时直流电压源可认为短路，直流电流源可认为开路，二极管和稳压管只考虑其动态内阻即可。

（9）求输出阻抗时负载R L必须断开，单管放大器输出阻抗最难求的是共集电极放大器，其次是共源放大器。

（10）对晶体管来说，直流电阻指晶体管对所加电源呈现的等效电阻，交流电阻指在一定偏置下晶体管对所通过的信号呈现的等效电阻，对纯电阻元件有这两种电阻之区分吗（无）（11）在共射级放大器或共源放大器中，电阻R C或R D的作用是把电流I C 或I D的变化转换为电压的变化。

第三章 模拟集成基本单元电路练习题及解答3.4 题3.4图是以三极管比例恒流源作为有源负载的射极跟随器电路（基极偏置电路未画出）。

若三极管的80=β，V U BE 6.0=时，求i R ，u A 和o R 。

解；画出电路的等效恒流源模型和交流通路分别如题3.4解图(a)和(b)所示。

由题3.4图有mA K K R R U E I BE E R 01.256.01.56.0121≈+-=+--=mA m I R R I R C 513.001.22.256.0212=⨯==∞≈o r 忽略Ω≈⨯=='K I U r C Te b 4513.026802βΩ=+=K r r r e b bb be 3.4'' （取Ω='300b b rΩ=⨯+=++=K K K R r R L be i 81410813.4)1(β995.010*******)1()1(≈⨯+⨯=+++=KK KR r R A L be L u ββΩ≈=+=538140001βbe o r R3.6 电路如题3.6图所示。

已知：Ω==K R R L c 10，Ω=K R em 1.5，Ω===K R R R b b b 221，V E C 24=，V E E 12-=-。

设1V 和2V 的β相等均为60，be r 均+－u o u i + E E +－u o u i +－C =12VE E =－12V o题3.4图(a)(b)+－u o u i + －i题3.4解图为ΩK 1。

（１）试求差模电压放大倍数ud A 、差模输入电阻id R 和输出电阻o R ，并说明o u 与i u 的相位关系；（２）求该电路的CMR K 。

（３）若断开2b R 的接“地”端，并在该端与“地”之间输入一交流电压mV t u i ωsin 25082=；并令原输入mV t u u i i ωsin 25001==。

试求出此时输出电压o u 的瞬时值表达式。
