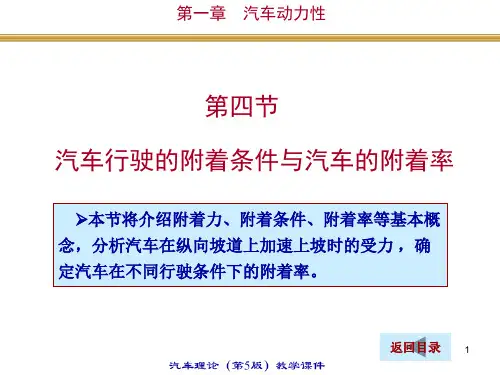

汽车行驶的附着条件与汽车的附着率

1.4 汽车的行驶的附着条件与附着率1.4.1 汽车行驶的附着条件2z F 附着力是路面对驱动轮切向反力的极限值，在硬路面上，它与驱动轮法向反作用力成正比，即max X Z F F F ϕϕ==式中，ϕ称为附着系数，它是由路面与轮胎决定的。

由作用在驱动轮上的转矩T 引起的地 t 面切向反作用不能大于附着力，否则将发生驱动轮滑转现象，即对于后轮驱动的汽车222t f X Z T T F F rϕ−=≤这就是汽车行驶的附着条件。

对于前轮驱动汽车，其前驱动轮的附着率亦不能大于地面附着系数。

驱动轮地面法向反作用力与汽车的总体布置、行驶状况及道路的坡度有关。

式中ϕ为附着系数，它与路面的种类和状况、车轮运动状况、胎压及花纹有关，行驶车速对附着系数也有影响。

在一般动力性分析中只取附着系数的平均值，见表1-3。

1.4.2 汽车的附着力与地面法向反作用力汽车的附着力决定于附着系数以及地面作用于驱动轮的法向反作用力。

附着系数主要取决于路面的种类和状况，行驶车速对附着系数也有影响。

图1-13 为汽车加速上坡时的受力图。

图中，G 为汽车重力；α为道路坡度角；g h 为汽车质心高；1f T 、2f T 为作用在前、后轮上的滚动阻力偶矩；je T 为作用于横置发动机飞轮上的惯性阻力偶矩；1jw T 、2jw T 为作用在前、后车轮上的惯性阻力偶矩；1Zw F 、2Zw F 为作用于车身上并位于前、后轮接地点上方的空气升力；1Z F 、2Z F 为作用在前、后轮上的地面法向反作用力；、为作用在前、后轮上的地面切向反作用力；L 为汽车轴矩；、为汽车质心至前、后轴之距离。

1X F 2X F a b 若将作用在汽车上的诸力对前、后轮与道路接触面中心取力矩，则得1122cos sin cos cos sin cos g g f g o w Z Zw g g f g o w Z Zw h h I i i I b G du r F G F G L L g L Lr Lr dt L h h I i i I a G du F G F G L L g L Lr Lr dt L frf αααααα⎫⎛⎞⎛⎞=−−+±−−⎪⎜⎟⎜⎟⎜⎟⎝⎠⎪⎝⎠⎬⎛⎞⎛⎞⎪=+++±−+⎜⎟⎜⎟⎪⎜⎟⎝⎠⎝⎠⎭∑∑ （1-10） 在式(1-10)中不能再计入对前、后轮与道路接触面中心的距。

《汽车理论》课程教学大纲课程代码：020332198课程英文名称：Automobile Theory课程总学时：40 讲课：32 实验：8 上机：0适用专业：交通运输专业、车辆工程专业大纲编写（修订）时间：2017.5一、大纲使用说明（一）课程的地位及教学目标本课程是交通运输和车辆工程等专业本科生一门重要的专业课，它根据作用于汽车上外力的特性，分析了与汽车动力学有关的汽车各主要使用性能、评价指标及评价方法，分析了汽车及其部件的结构形式与参数对各使用性能的影响。

它涉及汽车基础力学理论分析、评价、试验等重要方面的内容，为汽车设计提供理论依据，是掌握汽车设计、制造和试验知识必不可少的专业课程。

本课程的教学目标：通过本课程的学习，系统介绍汽车初等动力学的数学模型，使学生学会使用评价和分析汽车行驶性能的方法，从而掌握评价汽车性能的理论基础，例如：汽车动力性、汽车燃油经济性、汽车制动性、汽车操纵稳定性、汽车行驶平顺性、汽车通过性。

同时为汽车设计等后续课程准备必备的基础。

为以后的毕业设计和从事汽车技术工作，能够正确设计汽车、合理使用汽车、科学试验汽车打下稳固的基础。

（二）知识、能力及技能方面的基本要求1．掌握本课的理论体系、基本概念、基本方法，掌握汽车动力性、燃油经济性、制动性、操纵稳定性、平顺性和通过性这六大使用性能的定义及评价指标和评价方法。

2．训练学生应用相关理论和计算机技术对汽车各大性能进行计算分析的能力，包括力学模型建立、参数选择、计算编程、分析计算结果等。

3．强调学生动手进行汽车实验的能力，开设了汽车动力性及燃油经济性、汽车制动性实验。

培养学生实验方面的基本技能和动手能力。

（三）实施说明教师在授课过程中可以根据实际情况酌情安排各部分的学时，课时分配表仅供参考。

根据本专业特点，教师应结合实际问题，在教学过程中注意理论与实际结合，突出实际应用。

课程的教学目标通过讲授、课堂练习、课后作业三个环节来实现。

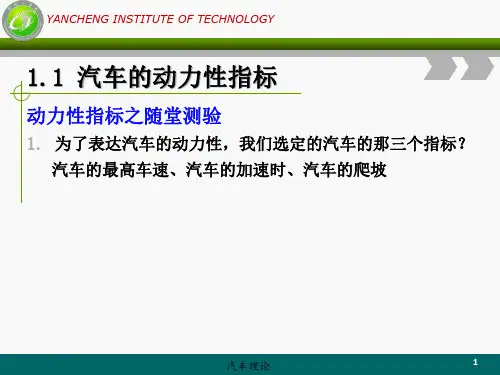

t f w i jF F F F F =+++tq g 0T2D a d cos sin 21.15d T i i C A uGf u G mrt=+++ηααδtq g 0T2D a d 21.15d T i i C A uGf u Gi mrt=+++ηδ第一章 汽车的动力性 1.1汽车的动力性指标１）汽车的动力性指：汽车在良好路面上直线行驶时，由汽车受到的纵向外力决定的、所能达到的平均行驶速度。

2）汽车动力性的三个指标：最高车速、加速时间、最大爬坡度。

3）常用原地起步加速时间与超车加速时间来表明汽车的加速能力。

4）汽车的上坡能力是用满载时汽车在良好路面上的最大爬坡度imax 表示的。

货车的imax=30%≈16.7°,越野车的imax=60%≈31°。

1.2汽车的驱动力与行驶阻力 1）汽车的行驶方程式2）驱动力F t ：发动机产生的转矩经传动系传到驱动轮，产生驱动力矩T t ，驱动轮在T t 的作用下给地面作用一圆周力F 0，地面对驱动轮的反作用力F t 即为驱动力。

3）传动系功率P T 损失分为机械损失和液力损失。

4）自由半径r ：车轮处于无载时的半径。

静力半径r s ：汽车静止时，车轮中心至轮胎与道路接触面间的距离。

滚动半径r r ：车轮几何中心到速度瞬心的距离。

GiG G F =≈=ααtan sin i ψ()F Gf Gi G f i =+=+ψf i F F F =+ααsin cos G Gf +=ji w f F F F F F+++=∑ψF G ψ=5)汽车行驶阻力:6)滚动阻力Ff ：在硬路面上，由轮胎变形产生；在软路面上，由轮胎变形和路面变形产生。

7）轮胎的迟滞损失指：轮胎在加载变形时所消耗的能量在卸载恢复时不能完全收回，一部分能量消耗在轮胎内部摩擦损失上，产生热量，这种损失称为轮胎的迟滞损失。

8）滚动阻力系数f 指：车轮在一定条件下滚动时所需的推力与车轮负荷之比。

湖北汽车工业学院汽车工程系
HBQY
1-4 汽车行驶的驱动－附着条件
一、汽车行驶的驱动条件二、汽车行驶的附着条件三、汽车行驶的驱动-附着条件四、汽车的附着力五、汽车的附着率
HBQY
湖北汽车工业学院汽车工程系
HBQY
ϕ
ϕF F F Z x ==max ϕ称为附着系数。

F ϕ称为附着力，即地面对轮胎切向反作用力的极限值。

二、汽车行驶的附着条件
湖北汽车工业学院汽车工程系
HBQY
ϕ的值受各种因素的影响，但动力性计算中一般取为常数，如：
良好、干燥路面：0.7~0.8良好、潮湿路面：0.5~0.6良好、湿滑路面：0.2~0.4
附着系数
HBQY
HBQY
湖北汽车工业学院汽车工程系
HBQY
四、汽车的附着力
HBQY
HBQY
HBQY
HBQY
HBQY
HBQY
HBQY
1. 加速、上坡行驶时的附着率
湖北汽车工业学院汽车工程系
HBQY
HBQY
HBQY
为提高汽车的爬坡能力：
1.采用后轮驱动；
2.适当布置重心位置，使驱动轮负荷占较大比例；
3.采用全轮驱动。

对于高速行驶的汽车：
1.通过改善车身形状或增加辅助装置，降低Cl，
以减小附着率；
2.可通过总布置，调整前、后轴轴荷来减小附着率。

湖北汽车工业学院汽车工程系。

汽车理论课程标准一、前言（一）课程性质《汽车理论》是汽车类专业的专业选修课程。

课程任务：使学生掌握汽车性能的分析方法和评价方法，通过理论分析以了解汽车及汽车发动机的特性与结构方面的要求,为合理使用及改装汽车提供理论基础。

主要讲述汽车的动力性、燃油经济性、汽车动力参数的选定、制动性、操纵稳定性、平顺性及通过性。

（二）课程定位通过本门课程的学习，为其他专业课程打下理论基础，使学生从理论上对汽车产品有比较深入的了解，学会用理论分析实际问题的基本方法，初步了解汽车性能试验的过程与方法。

为学生今后从事汽车设计、制造、运用及试验等打下必需的专业基础知识，以及今后实践中合理选用汽车、改装各种专用车、合理使用、管理汽车以及正确地进行汽车试验等创造条件。

二、课程目标（一）知识目标1.掌握汽车运动、受力的基本规律；2.掌握汽车主要技术性能的评价指标、计算方法和影响因素；3.学会从理论上分析汽车性能的基本方法。

（二）职业技能目标1. 能理解汽车各性能参数的意义及影响因素；2. 初步具备分析汽车性能问题的能力；3. 掌握正确选择、使用、改装汽车各参数的能力；4. 理解汽车运行原理及特性原理。

(三) 职业素质养成目标结合本课程关于汽车理论的知识，培养良好的汽车专业素质及专业高度。

三、教学内容和要求四、实施建议（一）教材编写/选择教材：1．推荐教材：《汽车理论》，余志生主编，机械工业出版社, 2009年3月。

2．教学参考书《汽车理论》，吴光强主编，人民交通出版社，2007年2月；《汽车工程手册》，《汽车工程手册》编辑委员会编著，人民交通出版社，2005年；《车辆动力学基础》，（美）Thomas D.Gillespie 著，赵六奇，金达锋译，清华大学出版社，2006年12月；《汽车工程学》（全3册）（英文版），Henning Wallentowitz，王霄锋，李克强，周青编著，机械工业出版社，2009年8月。

（二）教学模式和教学方法本课程是汽车专业素质培养的重要组成，拟采用多媒体手段进行教学，教学中应充分利用视频、图片、模型、实物讲解、实验手段增加学生的感性认识，提高学生的学习兴趣，加强理论联系实际，建立对专业的深层认识，为学习后续课程打下坚实基础。

汽车理论第四版(余志生著)课后答案下载汽车理论第四版(余志生著)课后答案下载本书为全国高等学校机电类专业教学指导委员会汽车与拖拉机专业小组制订的规划教材，并于“九五”期间被教育部立项为“普通高等教育九五部级重点教材”和“面向21世纪课程教材”，于“十五”期间被教育部立项为“普通高等教育十五国家级规划教材”。

本书根据作用于汽车上的外力特性，分析了与汽车动力学有关的汽车各主要使用性能：动力性、燃油经济性、制动性、操纵稳定性、行驶平顺性及通过性。

各章分别介绍了各使用性能的评价指标与评价方法，建立了有关的动力学方程，分析了汽车及其部件的结构形式与结构参数对各使用性能的影响，阐述了进行性能预测的基本计算方法。

各章还对性能试验方法作了简要介绍。

另外，还介绍了近年来高效节能汽车技术方面的新发展。

本书为学生提供了进行汽车设计、试验及使用所必需的专业基础知识。

汽车理论第四版(余志生著)：推荐理由点击此处下载汽车理论第四版(余志生著)课后答案汽车理论第四版(余志生著)：书籍目录第4版前言第3版前言第2版前言第1版前言常用符号表第一章汽车的动力性第一节汽车的动力性指标。

第二节汽车的驱动力与行驶阻力一、汽车的驱动力二、汽车的行驶阻力三、汽车行驶方程式第三节汽车的驱动力，行驶阻力平衡图与动力特性图一、驱动力一行驶阻力平衡图二、动力特性图第四节汽车行驶的附着条件与汽车的附着率一、汽车行驶的附着条件二、汽车的附着力与地面法向反作用力三、作用在驱动轮上的地面切向反作用力四、附着率第五节汽车的功率平衡第六节装有液力变矩器汽车的动力性参考文献第二章汽车的燃油经济性第一节汽车燃油经济性的评价指标第二节汽车燃油经济性的计算第三节影响汽车燃油经济性的因素一、使用方面二、汽车结构方面第四节装有液力变矩器汽车的燃油经济性计算第五节电动汽车的研究一、混合动力电动汽车的特点二、混合动力电动汽车的结构三、混合动力电动汽车的节油原理四、能量管理策略五、实例分析一一丰田混合动力电动汽车Prius六、电动汽车的动力性计算第六节汽车动力性、燃油经济性试验一、路上试验二、室内试验参考文献第三章汽车动力装置参数的选定第一节发动机功率的选择第二节最小传动比的选择第三节最大传动比的选择第四节传动系挡数与各挡传动比的选择第五节利用燃油经济性-加速时间曲线确定动力装置参数一、主减速器传动比的确定二、变速器与主减速器传动比的确定三、发动机、变速器与主减速器传动比的确定参考文献第四章汽车的制动性第一节制动性的评价指标第二节制动时车轮的受力一、地面制动力二、制动器制动力三、地面制动力、制动器制动力与附着力之间的关系四、硬路面上的附着系数第三节汽车的制动效能及其恒定性一、制动距离与制动减速度二、制动距离的分析三、制动效能的恒定性第四节制动时汽车的方向稳定性一、汽车的制动跑偏二、制动时后轴侧滑与前轴转向能力的丧失第五节前、后制动器制动力的比例关系一、地面对前、后车轮的法向反作用力二、理想的前、后制动器制动力分配曲线三、具有固定比值的前、后制动器制动力与同步附着系数四、前、后制动器制动力具有固定比值的汽车在各种路面上制动过程的分析五、利用附着系数与制动效率六、对前、后制动器制动力分配的要求七、辅助制动器和发动机制动对制动力分配和制动效能的影响八、制动防抱装置第六节汽车制动性的试验参考文献第五章汽车的操纵稳定性第一节概述一、汽车操纵稳定性包含的内容二、车辆坐标系与转向盘角阶跃输入下的时域响应三、人一汽车闭路系统四、汽车试验的两种评价方法第二节轮胎的侧偏特性一、轮胎的坐标系二、轮胎的侧偏现象和侧偏力-侧偏角曲线三、轮胎的结构、工作条件对侧偏特性的影响四、回正力矩一一绕OZ轴的力矩五、有外倾角肘轮胎的滚动第三节线性二自由度汽车模型对前轮角输入的响应一、线性二自由度汽车模型的运动微分方程二、前轮角阶跃输入下进入的汽车稳态响应一一等速圆周行驶三、前轮角阶跃输入下的瞬态响应四、横摆角速度频率响应特性第四节汽车操纵稳定性与悬架的关系一、汽车的侧倾二、侧倾时垂直载荷在左、右侧车轮上的'重新分配及其对稳态响应的影响三、侧倾外倾一一侧倾时车轮外倾角的变化四、侧倾转向五、变形转向一一悬架导向装置变形引起的车轮转向角六、变形外倾一一悬架导向装置变形引起的外倾角的变化第五节汽车操纵稳定性与转向系的关系一、转向系的功能与转向盘力特性二、不同工况下对操纵稳定性的要求三、评价高速公路行驶操纵稳定性的试验一一转向盘中间位置操纵稳定性试验四、转向系与汽车横摆角速度稳态响应的关系第六节汽车操纵稳定性与传动系的关系一、地面切向反作用力与“不足-过多转向特性”的关系二、地面切向反作用力控制转向特性的基本概念简介第七节提高操纵稳定性的电子控制系统一、极限工况下前轴侧滑与后轴侧滑的特点二、横摆力偶矩及制动力的控制效果三、各个车轮制动力控制的效果四、四个车轮主动制动的控制效果五、VSC系统的构成六、装有VSC系统汽车的试验结果第八节汽车的侧翻一、刚性汽车的准静态侧翻二、带悬架汽车的准静态侧翻三、汽车的瞬态侧翻第九节汽车操纵稳定性的路上试验一、低速行驶转向轻便性试验二、稳态转向特性试验三、瞬态横摆响应试验四、汽车回正能力试验五、转向盘角脉冲试验六、转向盘中间位置操纵稳定性试验参考文献第六章汽车的平顺性第一节人体对振动的反应和平顺性的评价一、人体对振动的反应二、平顺性的评价方法第二节路面不平度的统计特性一、路面不平度的功率谱密度二、空间频率功率谱密度C。
