裙房外脚手架搭设方案
越秀广场大厦，在塔楼进行到11层后将开始裙房施工，裙房的外架子应配合施工进度，尽快搭设。
具体方法如下：
根据裙房层高不同的情况，脚手架步距首层为1.70m。
二至五层为1.8m，立杆横距0.9m纵距1.6m，小横杆间距0.8m，内排立杆距结构边缘0.3m，小横杆距结构边缘0.1m沿脚手架外侧面的两端拐角处起，每隔5跨即9.0m设一道剪刀撑，剪刀撑由下向上连续设置。
也就是南北侧脚手架将原来脚手架延续，即大横杆步距、立杆纵横距不变，剪刀撑跨度、角度不变，东层脚手架的各参数也不变。
越秀项目经理部
2000.8.18。
脚手架工程施工专项方案范本一、工程概况本项目为脚手架工程施工专项方案范本，工程地点位于XX市XX区，主要包括一栋XX层的综合楼、裙楼及地下车库。
工程结构类型为框架剪力墙结构，建筑总面积约XX平方米。
根据工程特点及施工要求，现制定如下施工方案。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织项目技术管理人员学习施工图纸，了解工程特点及施工要求。
2. 编制施工组织设计，明确施工方法、工艺流程、施工顺序等。
3. 制定脚手架施工专项方案，并对施工人员进行技术交底。
4. 对脚手架施工相关规范、标准进行培训，确保施工人员掌握相关技术要求。
（二）、物资准备工作1. 根据施工图纸及脚手架施工方案，计算主要材料需用量，如下：- 钢管：XX吨- 扣件：XX万个- 脚手板：XX平方米- 安全网：XX平方米- 水泥：XX吨- 钢筋：XX吨2. 提前与供应商联系，确保主要材料供应及时，满足施工进度要求。
3. 对进场材料进行验收，确保材料质量符合国家标准。
4. 建立材料管理制度，确保材料合理使用，降低损耗。
三、一般规定1. 本工程施工应严格遵守国家和地方的相关法律法规，以及建筑行业的技术规范和标准，确保施工安全、质量合格。
2. 脚手架施工前，必须对施工人员进行安全技术培训，考试合格后方可上岗作业。
3. 施工现场应设置明显的安全警示标志，严禁非施工人员进入脚手架作业区。
4. 脚手架搭设必须按照施工方案进行，严禁擅自改动脚手架结构。
5. 脚手架施工过程中，应定期进行检查和维护，发现问题及时处理。
6. 遇有大风、雨、雪等恶劣天气，应暂停脚手架施工，确保施工安全。
7. 脚手架上不得堆放超过设计荷载的物品，严禁集中荷载。
8. 脚手架搭设应保证足够的稳定性和承载能力，满足施工过程中的各项需求。
9. 脚手架拆除应按照施工方案确定的顺序进行，严禁上下同时作业。
10. 脚手架拆除过程中，应采取措施保护周围建筑物和设施，防止因拆除作业造成损害。

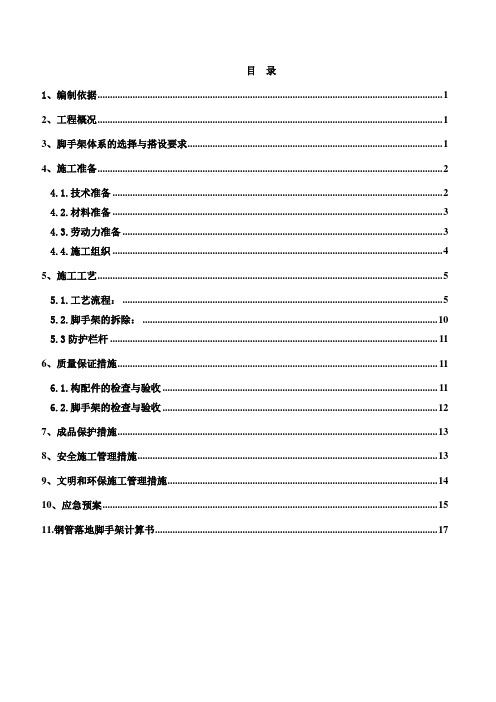

目录1、编制依据 (1)2、工程概况 (1)3、脚手架体系的选择与搭设要求 (1)4、施工准备 (2)4.1.技术准备 (2)4.2.材料准备 (3)4.3.劳动力准备 (3)4.4.施工组织 (4)5、施工工艺 (5)5.1.工艺流程： (5)5.2.脚手架的拆除： (10)5.3防护栏杆 (11)6、质量保证措施 (11)6.1.构配件的检查与验收 (11)6.2.脚手架的检查与验收 (12)7、成品保护措施 (13)8、安全施工管理措施 (13)9、文明和环保施工管理措施 (14)10、应急预案 (15)11.钢管落地脚手架计算书 (17)1、编制依据1.1 张家港滨江大厦工程施工组织设计、施工图纸1.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）1.3《建筑施工高处作业安全技术规范》（JGJ80-91）1.4《建筑结构荷载规范》（GB50009-2012）1.5《建筑施工脚手架实用手册》1.6《建筑施工安全技术手册》1.7《建筑施工安全操作规程》1.8《建筑施工手册（第四版缩印本）》2、工程概况张家港滨江大厦工程位于张家港保税区内，占地面积47537平方米，总建筑面积为150766.6平方米，其中地上建筑面积122799.4平方米，地下建筑面积27967.2平方米，本工程由两栋办公塔楼和三层裙房组成；结构及层数：塔楼A、B为框架核心筒结构，裙房A、B、C为框架剪力墙结构，西侧塔楼A和东侧塔楼B均为31层，建筑高度139.50米。
裙房有三栋，分别为裙房A、裙房B、裙房C、均为三层，建筑高度19.60米。
地下一层为停车库和设备用房；建筑高度计层高：地下室层高为6.0m；裙楼地上高度为18.8米，层高为6m；主楼地上高度为139.5m，层高为4.0m。
建筑物四周情况：本工程出正负零后地上部分南北长94.2米，东西长275.7米。
开竣工日期及工期：2012年4月1日开工，2014年10月1日竣工；总工期914天（日历天）。
1概况国家电网调度控制中心裙房六层，其檐高为26.6m，平面呈“凸”字型且立变化较多。
裙房部分采用双排扣式钢管脚手架，并考虑结构和装修能共同使用，几何尺寸选排距lb=1200mm，柱距l=1500mm，步距h=1500mm，搭设高度为27.5m，局部搭至9.300和13.00m标高处。
在⑥～⑦/A轴中间设一部双笼外用施工电梯，共设三个马道和安全出口（详见附图）。
2人员素质规定2.1凡有高血压、心脏病、晕高或视力不够等不适合做高空作业的人员，均不得从事架子作业。
2.2配备架子工的徒工，在培训前必须通过医务部门体检合格，操作时必须有技工带领、指导，由低到高，逐步增长，不得任意单独上架子操作。
2.3要经常进行安全技术教育，凡从事架子工种的人员，必须定期（每年）进行体检。
2.4架子操作人员必须经培训、考试合格后持证上岗。
3材料规定3.1钢管：选用Φ48×3.5钢管。
有严重锈蚀、弯曲、压扁或有裂纹的严禁使用。
3.2扣件应有出厂合格证明，发现有裂纹、变形、滑丝的严禁使用。
3.3脚手板：选用50mm厚的杉、松木质板，长2～6m，宽23～25cm；两头须用8＃铅丝打箍；腐朽、劈裂等不符合一等材质的脚手板严禁使用。
4搭设规定4.1构造规定4.1.1立杆构造规定①立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。
②立柱的搭接长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边沿至杆端距离不应小于100mm。
4.1.2纵向水平杆构造规定①纵向水平杆设于横向水平杆之下，在立柱的内侧并采用直角扣件与立柱扣紧；②纵向水平杆采用对接扣件连接，对接接头应交错布置，不应设在同步同跨内，相临接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。
4.1.3横向水平杆构造规定①每一主节点必须设立一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离节点的距离不应大于150mm，靠墙（柱）一侧的外伸长度不应大于500mm。
目录第一章工程概况 (2)第二章设计方案 (2)第三章材料要求 (8)第四章搭设 (8)第五章拆卸 (10)1第一章工程概况本工程为***质量技术监督检测综合大楼工程，建筑形状规则，都呈长方形。
整个工程分为南北主楼、裙房、附楼。
第二章设计方案本工程裙房、附楼和北楼标高15.000 米以下采用落地式双排钢管脚手架，立杆采用φ48×3.5 钢管。
脚手架的搭设高度南楼为24.000 米（六层），裙房为14.6 米（三层），附楼为8.4 米（二层）。
脚手架步距底部高度为2米，其余为1.8 米，立杆纵距为1.8 米（在北楼立杆纵距采用1.5 米,排距为1.05 米），排距为0.8 米。
连墙件竖向间距为3.6 米，水平间距为4.5米。
北楼为50.00 米（十二层），15.00 米以上采用悬挑脚手架，分两次挑，五层一挑。
第一挑从标高15.00 米（第五层）到标高32.50 米，，第二挑从标高为32.50 米（第十层）挑至标高为50.00 米。
脚手架步距为1.8 米，立杆纵距为1.5 米，排距为1.05 米。
挑架采用选16＃工字钢，架子立杆位于16#工字钢上，为稳定起见，在工字钢先焊一短钢筋（Φ16），立杆插在钢筋头上。
挑架一端固定在楼板上，另一端用14#钢索绳拉在上一层梁吊钩上（吊钩及环筋为φ16）。
主梁2挑架间距为1.5 米。
落地式脚手架计算如下：以南楼脚手架计算为例。
（一）、纵向、横向水平杆的计算：本工程脚手架施工荷载由纵向水平杆传递给立杆，当排距为0.8 米，施工均布荷载Q=2.0KN/m2 时，操作层横向水平杆间距取立杆纵距的一半为0.9 米，纵、横向水平杆的抗弯刚度、抗弯强度及扣件的抗滑移均满足要求，不需要进行计算。
（二）、立杆稳定验算：本工程脚手架以相等的步距、柱距、排距、连墙件间距搭设，底层的立柱段所受压力最大，为脚手架的验算部位。
1、脚手架结构自重产生的轴心压力查脚手架计算手册，一个柱距范围内每米高脚手架结构自重产生的轴心压力标准值：GK=0.125KN/M，则24 米高脚手架结构自重产生的轴心压力标准值为NGK=0.125×24=3KN。
1. 工程名称：XX项目脚手架工程2. 工程地点：XX市XX区XX街道3. 工程规模：XX平方米4. 施工单位：XX建筑有限公司5. 施工期限：XX年XX月至XX年XX月二、编制依据1. 国家有关建筑施工安全法规、标准和规范2. 施工图纸及设计要求3. 工程地质勘察报告4. 施工组织设计5. 施工现场实际情况三、施工方案1. 脚手架类型：采用扣件式钢管脚手架2. 脚手架搭设要求：（1）脚手架基础处理：确保地基平整、坚实，基础垫板应铺设均匀，确保脚手架稳定。
（2）立杆搭设：立杆间距不大于1.5米，立杆底部应设置垫板，立杆垂直偏差不大于1%，立杆与水平面的夹角不大于3%。
（3）横杆搭设：横杆间距不大于1米，横杆应与立杆垂直，横杆与立杆连接牢固。
（4）斜撑设置：斜撑应设置在立杆两侧，间距不大于3米，斜撑与立杆夹角不大于45度。
（5）剪刀撑设置：剪刀撑应设置在立杆两侧，间距不大于3米，剪刀撑与立杆夹角不大于60度。
（6）脚手板铺设：脚手板应铺设平整，间距不大于1米，脚手板与立杆连接牢固。
3. 脚手架拆除要求：（1）拆除顺序：先拆除斜撑、剪刀撑，再拆除横杆，最后拆除立杆。
（2）拆除过程中，严禁使用锤击、撬棍等工具，防止脚手架损坏。
（3）拆除时，应确保拆除区域安全，防止人员坠落。
4. 脚手架安全措施：（1）设置安全防护栏，确保施工人员安全。
（2）定期检查脚手架，发现安全隐患及时整改。
（3）加强施工人员安全教育培训，提高安全意识。
（4）设置警示标志，提醒施工人员注意安全。
四、施工进度安排1. 脚手架搭设：XX天2. 脚手架拆除：XX天五、质量保证措施1. 严格按照国家有关建筑施工安全法规、标准和规范进行施工。
2. 施工过程中，加强现场管理，确保施工质量。
3. 对施工人员进行质量教育培训，提高施工人员质量意识。
4. 定期对施工质量进行检查，发现问题及时整改。
六、文明施工措施1. 施工现场整洁，材料堆放整齐。
2. 施工过程中，保持施工现场环境优美。
一、工程概况：运达国际广场工程建设地点位于长沙市芙蓉路与营盘路交汇的西南角，南边、西边均为已有建筑物。
该工程裙楼共五层，标高为+23.50，其中南向6轴至13轴到第七层标高为+29.10。
为了不影响深基坑回填，从第二层标高+4.80开始搭设外挑脚手架。
二、搭设要求：1、材料要求：腐蚀严重和薄壁架管，及含碳量大，脆性大的扣件，一律不准搭设上架，架管在搭设之前必须除锈后刷漆两遍。
2、搭设方法：（附平面、立面、剖面图及环筋预埋图）从第二层标高+4.80开始搭设，其中1-K轴至1-F轴，搭设至第五层标高+23.50。
南向6轴至13轴搭设到第七层标高+29.10。
按规范搭设普通外挑脚手架,其余各轴搭设提升架。
第二层楼面离外墙20cm、120cm每1.5m处预埋环箍，环箍内穿架管。
外架的搭设应符合普通外脚手架搭设的构造要求，除此之外还应满足以下要求。
⑴、立杆间距：外架立杆间距应在 1.5～1.8ｍ之间，不允许立柱分布过稀，并均匀设立。
立杆接头不能在同一水平线上，必须错开且不少于1.0m。
⑵、大横担：大横担上所有接头不能在同一垂线上，必须错开且不少于0.5m，每步架高1800cm。
⑶、小横担：搭设时小横担前端离墙150mm，各步架小横担后端平大横担。
⑷、剪刀撑：外围杆件在圆弧及交接转角部位和外架中间段（间距≤15m）都要设立剪刀撑，剪刀撑跨5-7根立杆，且与水平成45-60度夹角。
剪刀撑应上下连续，且在同一垂直线上，架子外侧大剪撑用6米管子均匀开设在节点处既要保证受力要求，又要美观、大方。
不允许有接头扣。
⑸、防护：用单层密目式安全网错缝挂内侧，外架上竹架板均为14#圆丝扎牢。
⑹、钢丝绳:从第二层开始起挑，在二楼楼面上预埋环箍。
每根立杆用架管撑一道，然后用直径11ｍｍ的钢丝绳拉一道,每个搭接位置用三个扣子。
起挑位置必须用架板满铺。
架体与结构及时拉结，满足两步三跨的拉扯要求。
每5层开撑加固。
⑺、卸料平台：卸料平台按项目部要求进行搭设，但数量不宜过多，使用时应严格控制荷载，在外挑架挑设处架子搭设应加强，挑架斜撑的力应传递至建筑物结构上。
广西九洲国际工程裙楼外架施工方案编制：审核：审批：广西九洲国际项目部年月日目录一、编制依据 (1)二、工程概况 (1)三、施工部署 (3)四、施工准备 (3)4.1、技术准备 (3)4.2、人员准备 (3)4.3、材料准备 (4)五、主要施工方法及措施 (5)5.1、搭设工艺流程 (5)5.2、构造要求 (8)六、脚手架拆除 (12)6.1、拆除条件 (12)6.2、拆除方法 (12)6.3、拆除注意事项 (12)七、质量标准 (14)7.1质量要求 (14)7.2质量保证措施 (14)八、安全文明施工及环境保护措施 (14)九、计算书 (15)一、编制依据1.1工程建设文件1.2有关规范、标准、图集、规程。
二、工程概况九洲国际工程位于南宁琅东新区东盟商贸核心区，中新路9号。
该地块与华润地块关系紧密，互为整体。
用地周边西、北、南三面为华润开发在建项目，东面紧临市政道路-中新路。
总建筑面积为214388.77m2, 地下建筑面积为52380.28m2, 地上建筑面积为162008.49m2。
裙房10层高度47.9M，主楼71层高度317.6M。
首层楼层高5.5M，2~6层楼层高度为5M，7~9层楼层高度为4.2M，10层楼层高度为4.8M，脚手架搭设总高度为47.9M，首层裙楼外架外围周长311M，10层以上使用集成式爬架；裙房采用双排落地脚手架+双排悬挑脚手架；本脚手架为结构脚手架。
图一广西九洲国际工程平面图图二广西九洲国际工程裙楼三维图三、施工部署1、施工时间安排核心筒区域楼层高度将高于裙楼3~5层，裙楼施工至首层后搭设脚手架，搭设高度至层9层顶板以上2m，架体随结构逐步搭设。
搭设时间预计从2014年2月15日开始，地上结构施工为7天一层，预计施工时间需70天。
2、方案选择裙楼外架搭设高度至结构10层顶，总高度47.9米，根据现场施工进度及裙楼结构形式，中新路一侧P轴-D轴负一层及首层搭设落地脚手架，二层以上采用双排悬挑架，2~4层一挑，5~7层一挑；大堂外侧7轴/F轴-L轴三层以下采用单排落地脚手架，三层以上搭设双排悬挑脚手架，4~6层一挑，7~10层一挑；裙楼南北两侧三层以下搭设双排落地脚手架，三层以上搭设双排悬挑脚手架，4~6层一挑，7~10层一挑。
脚手架施工方案范本一、工程概况本工程为某商业综合体，包含商业、公寓、住宅等多部分，其中商业部分涉及到脚手架施工。
为了确保脚手架施工的安全和质量，制定本施工方案。
二、脚手架施工方案1、施工前准备（1）设计脚手架方案，根据工程结构形式、荷载分布、施工工艺等因素进行设计，确定脚手架的材质、尺寸、连接方式等。
（2）进行脚手架安装前的现场勘测，确保安装位置的平整、稳定，避免存在障碍物或影响施工安全的因素。
（3）组织施工人员进行技术交底，确保施工人员了解脚手架施工方案和操作规程。
2、脚手架安装（1）按照设计要求进行脚手架安装，确保安装位置准确、稳固，不得出现倾斜、倒塌等情况。
（2）在安装过程中，应注意保护已经完成的工程部分，避免造成损坏或污染。
（3）安装完成后，进行脚手架的水平和垂直度检测，确保符合设计要求。
3、脚手架使用（1）在使用过程中，应定期检查脚手架的连接部位、支撑体系是否牢固，确保使用安全。
（2）在脚手架上进行高空作业时，应佩戴安全带、安全帽等防护用品，确保工人和设备的安全。
（3）在脚手架上进行焊接作业时，应注意防火措施，避免引起火灾事故。
4、脚手架拆除（1）在拆除前，应对脚手架进行全面检查，确保无杂物、无遗留人员。
（2）按照设计要求进行脚手架拆除，注意避免对已经完成的工程部分造成损坏或污染。
（3）拆除完成后，对拆除的脚手架进行分类整理，准备下次使用。
三、安全措施1、定期对脚手架进行检查和维护，确保其在使用过程中始终保持良好的状态。
2、在脚手架上设置安全网和防护栏杆，防止人员和物品从高处坠落。
3、对工人进行安全教育和培训，提高他们的安全意识和操作技能。
脚手架施工方案范本一、工程概况本工程为某商业综合体，包含商业、公寓、住宅等多部分，其中商业部分涉及到脚手架施工。
为了确保脚手架施工的安全和质量，制定本施工方案。
二、脚手架施工方案1、施工前准备（1）设计脚手架方案，根据工程结构形式、荷载分布、施工工艺等因素进行设计，确定脚手架的材质、尺寸、连接方式等。
一、工程概况：运达国际广场工程建设地点位于长沙市芙蓉路与营盘路交汇的西南角，南边、西边均为已有建筑物。
该工程裙楼共五层，标高为+23.50 ，其中南向6轴至13 轴到第七层标高为+29.10。
为了不影响深基坑回填，从第二层标高+4.80 开始搭设外挑脚手架。
二、搭设要求：1、材料要求：腐蚀严重和薄壁架管，及含碳量大，脆性大的扣件，一律不准搭设上架，架管在搭设之前必须除锈后刷漆两遍。
2、搭设方法：（附平面、立面、剖面图及环筋预埋图）从第二层标高+4.80 开始搭设，其中1-K 轴至1-F 轴，搭设至第五层标高+23.50。
南向6轴至13 轴搭设到第七层标高+29.10。
按规范搭设普通外挑脚手架, 其余各轴搭设提升架。
第二层楼面离外墙20cm 120cm每1.5m处预埋环箍，环箍内穿架管。
外架的搭设应符合普通外脚手架搭设的构造要求，除此之外还应满足以下要求。
⑴、立杆间距：外架立杆间距应在 1.5〜1.8 m之间，不允许立柱分布过稀，并均匀设立。
立杆接头不能在同一水平线上，必须错开且不少于1.0m。
⑵、大横担：大横担上所有接头不能在同一垂线上，必须错开且不少于0.5m,每步架高1800cm⑶、小横担：搭设时小横担前端离墙150mm各步架小横担后端平大横担。
⑷、剪刀撑：外围杆件在圆弧及交接转角部位和外架中间段(间距< 15m都要设立剪刀撑，剪刀撑跨5-7根立杆，且与水平成45-60 度夹角。
剪刀撑应上下连续，且在同一垂直线上，架子外侧大剪撑用6 米管子均匀开设在节点处既要保证受力要求，又要美观、大方。
不允许有接头扣。
⑸、防护：用单层密目式安全网错缝挂内侧，外架上竹架板均为14#圆丝扎牢。
(6)、钢丝绳：从第二层开始起挑，在二楼楼面上预埋环箍。
每根立杆用架管撑一道，然后用直径11mm的钢丝绳拉一道，每个搭接位置用三个扣子。
起挑位置必须用架板满铺。
架体与结构及时拉结，满足两步三跨的拉扯要求。
每5 层开撑加固。
星摩尔购物广场项目裙房悬挑脚手架施工方案
编号: XME-FA-34编制:
审核:
审批:
发放号:
中国建筑第八工程局有限公司
5月18日
目录
一编制依据 ........................................................................ 错误!未定义书签。
二工程概况 ........................................................................ 错误!未定义书签。
三施工部署 ........................................................................ 错误!未定义书签。
四施工准备 ........................................................................ 错误!未定义书签。
4.1材料准备................................................................... 错误!未定义书签。
4.2 人员准备 .................................................................. 错误!未定义书签。
4.3 机具配备 .................................................................. 错误!未定义书签。
五脚手架设计 .................................................................... 错误!未定义书签。
5.1 挑架设计 .................................................................. 错误!未定义书签。
5.2 脚手架搭设构造...................................................... 错误!未定义书签。
六脚手架验算 .................................................................... 错误!未定义书签。
七脚手架的搭设 ................................................................ 错误!未定义书签。
7.1搭设工序................................................................... 错误!未定义书签。
7.2搭设要点................................................................... 错误!未定义书签。
7.3上下斜道的搭设....................................................... 错误!未定义书签。
八质量保证体系 ................................................................ 错误!未定义书签。
8.1构配件允许偏差....................................................... 错误!未定义书签。
8.2脚手架搭设的允许偏差和检验方法....................... 错误!未定义书签。
8.3扣件拧紧抽样检查数目及质量判定标准............... 错误!未定义书签。
8.4质量保证措施........................................................... 错误!未定义书签。
九安全防护措施 ................................................................ 错误!未定义书签。
十环境保护措施 ................................................................ 错误!未定义书签。
十一拆卸作业 .................................................................... 错误!未定义书签。
十二使用要求 .................................................................... 错误!未定义书签。
十三安全注意事项 ............................................................ 错误!未定义书签。
裙房悬脚手架施工方案
一编制依据
《建筑施工扣件式钢管脚手架安全技术规范JGJ130- 》中国建筑工业出版社;
《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社;
《建筑施工手册》第四版中国建筑工业出版社;
《建筑施工计算手册》江正荣著中国建筑工业出版社;
建质《危险性较大分部分项工程安全管理办法》的通知。
二工程概况
本工程地上裙房地上三层, 局部四层, 层高6.6m, 总高度19.8m。
三施工部署
为了便于施工, 根据办公楼结构特点及施工需求, 五层以下采用双排钢管扣件落地脚手架; 五层以上采用悬挑式外脚手架, 采用14号工字钢做基础, 双排钢管扣件脚手架。
布置如下:
1) 外脚手架采用双排扣件钢管脚手架, 沿建筑物全封闭。
2) 挑架设置前, 为了便于地下室及地上的施工, 设置双排式落地脚手架, 搭设位置和布置要求同悬挑架位置和布置要求。
3) 第一段悬挑5层( 23.65) ～10层( 43.15) , 第二段悬挑10层( 43.15) ～15层( 62.65) , 第三段悬挑15层( 62.65) ～20层( 82.15) , 第四段悬挑标高20层( 82.15) ～屋面( 97.75) 。
四施工准备
4.1材料准备
1) 钢管
采用外径为48mm, 壁厚3.5mm的无缝钢管。
材质符合《普通碳素结构钢技术条件》GB700-88中的A3钢的技术条件, 管材符合《直径5-152mm电焊钢管》YB242-63中的甲类软钢管。
单根钢管质量不得大于25KG。
2) 扣件
要符合GJ22-85《钢管脚手架》规定, 材质符合GB078-67《可锻铸铁分类及技术条件》中的技术条件。
螺栓的扭紧力矩达65N.m, 不得发生破坏。
3) 脚手板
采用宽250mm、厚50mm木跳板, 两端使用10-14号镀锌铁丝捆紧在小横杆上。
端头再用木条钉上, 形成整体。
所有木跳板进场时必须将两端用铁丝捆好, 收头。
4) 连墙件
连墙杆用48,壁厚 3.5mm的无缝钢管,材质应符合现行国家标准《碳素结构钢》( GB/T 700) 中Q235-A级钢的规定。
5) 安全网
采用绿色目(100mm×100mm)密目安全网, 长6000mm, 宽1800mm。
其性能要符合国家规定和冲韧试验规定, 进场需进行材料复试。
6) 挑梁
采用14号工字钢, 表面涂防锈油漆一道及黄黑相间油漆一道, 黄黑油漆的涂刷做法参照挡脚板; 刷油漆之前, 应清除工字钢表面的浮锈, 黄黑油漆的分界线应界限清晰, 美观整洁。
4.2 人员准备
架子工、测量放线工, 架子工需经过上岗培训获得上岗操作证书, 持证上岗。
脚手架搭设前, 对所有脚手架施工人员进行技术和安全交底, 进行安全教育并做好记录。
4.3 机具配备
架子扳手, 架子工搭设和拆除架子用;
力矩扳手, 检查架子扣件拧紧力度是否达到要求;
倒链, 调整架子水平弯曲度。
五脚手架设计
5.1 挑架设计
在悬挑层设置悬挑14号工字钢, 水平间距1600mm, 悬挑长度1200mm。
5.2 脚手架搭设构造
1) 立杆: 立杆用单杆, 纵距1600mm, 横距900mm, 接头用对接扣件。
内立杆与墙的间距为300mm。
相邻立杆接头位置错开布置在不同的步距内, 接头与相邻大横杆的距离不大于600mm。
立杆的垂直偏差不得大于架总高的1/300, 并同时控制其绝对偏差值不大于75mm。
凡是立。
