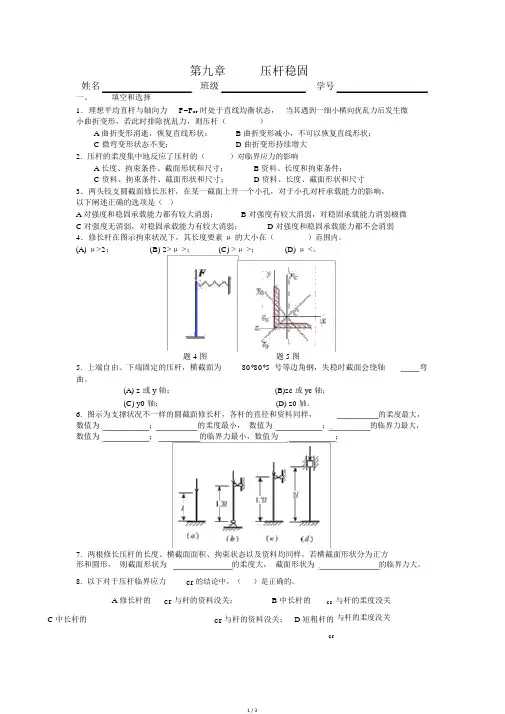

压杆稳定习题

第九章压杆稳固姓名班级学号一、填空和选择1．理想平均直杆与轴向力 F=F cr 时处于直线均衡状态， 当其遇到一细小横向扰乱力后发生微 小曲折变形，若此时排除扰乱力，则压杆（ ） A 曲折变形消逝，恢复直线形状； B 曲折变形减小，不可以恢复直线形状；C 微弯变形状态不变；D 曲折变形持续增大 2. 压杆的柔度集中地反应了压杆的（ ）对临界应力的影响A 长度、拘束条件、截面形状和尺寸；B 资料、长度和拘束条件；C 资料、拘束条件、截面形状和尺寸；D 资料、长度、截面形状和尺寸3．两头铰支圆截面修长压杆，在某一截面上开一个小孔，对于小孔对杆承载能力的影响， 以下阐述正确的选项是（ ）A 对强度和稳固承载能力都有较大消弱；B 对强度有较大消弱，对稳固承载能力消弱极微C 对强度无消弱，对稳固承载能力有较大消弱；D 对强度和稳固承载能力都不会消弱 4．修长杆在图示拘束状况下，其长度要素μ的大小在（ ）范围内。

(A) μ>2；(B) 2>μ >；(C) >μ >；(D) μ <。

题4图题5图5. 上端自由、下端固定的压杆，横截面为 80*80*5 号等边角钢，失稳时截面会绕轴弯曲。

(A) z 或 y 轴；(B)zc 或 yc 轴；(C) y0 轴； (D) z0 轴。

6. 图示为支撑状况不一样的圆截面修长杆，各杆的直径和资料同样， 的柔度最大， 数值为 ； 的柔度最小， 数值为 ； 的临界力最大，数值为 ； 的临界力最小，数值为 ；7. 两根修长压杆的长度、横截面面积、拘束状态以及资料均同样，若横截面形状分为正方 形和圆形， 则截面形状为 的柔度大， 截面形状为 的临界力大。

8. 以下对于压杆临界应力cr 的结论中，（ ）是正确的。

A 修长杆的cr 与杆的资料没关；B 中长杆的crC 中长杆的cr 与杆的资料没关； D 短粗杆的cr与杆的柔度没关与杆的柔度没关二、图示两头铰支压杆，用两根8 号槽钢（ Q235 钢）按图示方式组合而成，试确立两根槽钢间距为多少时组合杆的临界力最大，并计算此临界力。

作者：非成败作品编号：92032155GZ5702241547853215475102时间：2020.12.13第九章压杆稳定一、选择题1、一理想均匀直杆受轴向压力P=P Q时处于直线平衡状态。

在其受到一微小横向干扰力后发生微小弯曲变形，若此时解除干扰力，则压杆（ A ）。

A、弯曲变形消失，恢复直线形状；B、弯曲变形减少，不能恢复直线形状；C、微弯状态不变；D、弯曲变形继续增大。

2、一细长压杆当轴向力P=P Q时发生失稳而处于微弯平衡状态，此时若解除压力P，则压杆的微弯变形（ C ）A、完全消失B、有所缓和C、保持不变D、继续增大3、压杆属于细长杆，中长杆还是短粗杆，是根据压杆的（ D ）来判断的。

A、长度B、横截面尺寸C、临界应力D、柔度4、压杆的柔度集中地反映了压杆的（ A ）对临界应力的影响。

A、长度，约束条件，截面尺寸和形状；B、材料，长度和约束条件；C、材料，约束条件，截面尺寸和形状；D、材料，长度，截面尺寸和形状；5、图示四根压杆的材料与横截面均相同，试判断哪一根最容易失稳。

答案：（ a ）6、两端铰支的圆截面压杆，长1m，直径50mm。

其柔度为 ( C )A.60；B.66.7；C.80；D.507、在横截面积等其它条件均相同的条件下，压杆采用图（ D ）所示截面形状，其稳定性最好。

8、细长压杆的（ A ），则其临界应力σ越大。

A 、弹性模量E 越大或柔度λ越小；B 、弹性模量E 越大或柔度λ越大；C 、弹性模量E 越小或柔度λ越大；D 、弹性模量E 越小或柔度λ越小； 9、欧拉公式适用的条件是，压杆的柔度（ C ）A 、λ≤、λ≤C 、λ≥π D、λ≥10、在材料相同的条件下，随着柔度的增大（ C ）A 、细长杆的临界应力是减小的，中长杆不是；B 、中长杆的临界应力是减小的，细长杆不是；C 、细长杆和中长杆的临界应力均是减小的；D 、细长杆和中长杆的临界应力均不是减小的； 11、两根材料和柔度都相同的压杆（ A ）A. 临界应力一定相等，临界压力不一定相等；B. 临界应力不一定相等，临界压力一定相等；C. 临界应力和临界压力一定相等；D. 临界应力和临界压力不一定相等；12、在下列有关压杆临界应力σe 的结论中，（ D ）是正确的。

第 九 章 压 杆 稳 定 【2 】一.选择题1.一幻想平均直杆受轴向压力P=P Q 时处于直线均衡状况.在其受到一渺小横向干扰力后产生渺小曲折变形,若此时解除干扰力,则压杆<A ）.A.曲折变形消掉,恢复直线外形; B.曲折变形削减,不能恢复直线外形; C.微弯状况不变;D.曲折变形持续增大.2.一修长压杆当轴向力P=P Q 时产生掉稳而处于微弯均衡状况,此时若解除压力P,则压杆的微弯变形<C ）A.完整消掉 B.有所缓和 C.保持不变 D.持续增大3.压杆属于修长杆,中长杆照样短粗杆,是依据压杆的<D ）来断定的.A.长度B.横截面尺寸C.临界应力D.柔度 4.压杆的柔度分散地反应了压杆的< A ）对临界应力的影响.A .长度,束缚前提,截面尺寸和外形; B.材料,长度和束缚前提;C.材料,束缚前提,截面尺寸和外形;D.材料,长度,截面尺寸和外形; 5.图示四根压杆的材料与横截面均雷同, 试断定哪一根最轻易掉稳.答案：< a ）6.两头铰支的圆截面压杆,长1m ,直径50mm .其柔度为 ( C >A.60;B.66.7; C .80; D.507.在横截面积等其它前提均雷同的前提下,压杆采用图<D ）所示截面外形,其稳固性最好.8.修长压杆的<A ）,则其临界应力σ越大.A.弹性模量E 越大或柔度λ越小;B.弹性模量E 越大或柔度λ越大;C.弹性模量E 越小或柔度λ越大;D.弹性模量E 越小或柔度λ越小; 9.欧拉公式实用的前提是,压杆的柔度<C ）A.λ≤PEπσ B.λ≤sEπσC .λ≥λ≥10.在材料雷同的前提下,跟着柔度的增大<C ）A.修长杆的临界应力是减小的,中长杆不是;B.中长杆的临界应力是减小的,修长杆不是;C.修长杆和中长杆的临界应力均是减小的;D.修长杆和中长杆的临界应力均不是减小的; 11.两根材料和柔度都雷同的压杆<A ）A. 临界应力必定相等,临界压力不必定相等;B. 临界应力不必定相等,临界压力必定相等;C. 临界应力和临界压力必定相等;D. 临界应力和临界压力不必定相等;12.鄙人列有关压杆临界应力σe 的结论中,<D ）是准确的.A.修长杆的σe 值与杆的材料无关;B.中长杆的σe 值与杆的柔度无关;C.中长杆的σe 值与杆的材料无关;D.粗短杆的σe 值与杆的柔度无关; 13.修长杆推却轴向压力P 的感化,其临界压力与<C ）无关.A.杆的材质B.杆的长度C.杆推却压力的大小D.杆的横截面外形和尺寸二.盘算题1. 有一长l =300 mm,截面宽b =6 mm.高h =10 mm 的压杆.两头铰接,压杆材料为Q235钢,E =200 GPa,试盘算压杆的临界应力和临界力.解：<1）求惯性半径i对于矩形截面,假如掉稳必在刚度较小的平面内产生,故应求最小惯性半径mm732.1126121123minmin ===⨯==b bhhb AI i<2）求柔度λλ=μl /i ,μ=1,故λ=1×300/1.732=519>λp =100 <3）用欧拉公式盘算临界应力()MPa8.652.1731020ππ24222cr =⨯==λσE<4）盘算临界力F cr =σcr ×A =65.8×6×10=3948 N=3.95 kN2.一根两头铰支钢杆,所受最大压力KN P 8.47=.其直径mm d 45=,长度mm l 703=.钢材的E =210GPa,pσ=280MPa,2.432=λ.盘算临界压力的公式有：(a> 欧拉公式;(b>直线公式cr σ=461-2.568λ(MPa>.试 <1）断定此压杆的类型;<2）求此杆的临界压力;解：<1） 1=μ8621==PE σπλ5.624===d lilμμλ因为12λλλ<<,是中柔度杆. <2）cr σ=461-2.568λMPaKNA P cr cr 478==σ3.活塞杆<可算作是一端固定.一端自由）,用硅钢制成,其直径d=40mm ,外伸部分的最大长度l =1m ,弹性模量E=210Gpa,1001=λ.试<1）断定此压杆的类型;<2）肯定活塞杆的临界载荷. 解：算作是一端固定.一端自由.此时2=μ,而,所以,.故属于大柔度杆-用大柔度杆临界应力公式盘算.4.托架如图所示,在横杆端点D 处受到P=30kN 的力感化.已知斜撑杆AB 两头柱形束缚<柱形较销钉垂直于托架平面）,为空心圆截面,外径D=50mm .内径d=36mm ,材料为A3钢,E=210GPa.pσ=200MPa.s σ=235MPa.a=304MPa.b=1.12MPa .若稳固安全系数n w =2,试校杆AB 的稳固性.1.5m0.5mC ABD第第第第30o解 运用均衡前提可有∑=0A M ,107N 5.05.11040230sin 5.123=⨯⨯⨯==P NBDkN2cm 837.32=A ,4cm 144=y I ,cm 04.2=y i ,4cm 1910=x Icm 64.7=x iA3钢的4.99=P λ,1.57=S λ压杆BA 的柔度Sx x i lλμλ<=⨯==7.220764.030cos 5.11Pyy i lλμλ<=⨯==9.820209.030cos 5.11 因x λ.yλ均小于P λ,所以应该用经验公式盘算临界载荷()[]N109.8212.130400329.0)(6⨯⨯-⨯=-==y cr cr b a A A P λσ695=kN压杆的工作安全系数55.6107695=>==st n nBA 压杆的工作安全系数小于划定的稳固安全系数,故可以安全工作.5. 如图所示的构造中,梁AB 为No.14通俗热轧工字钢,CD 为圆截面直杆,其直径为d =20mm,二者材料均为Q235钢.构造受力如图所示,A.C.D 三处均为球铰束缚.若已知pF=25kN,1l =1.25m,2l =0.55m,s σ=235MPa.强度安全因数s n =1.45,稳固安全因数st []n =1.8.试校核此构造是否安全.解：在给定的构造中共有两个构件：梁AB ,推却拉伸与曲折的组合感化,属于强度问题;杆CD ,推却紧缩荷载,属稳固问题.现分离校核如下.(1> 大梁AB 的强度校核.大梁AB 在截面C 处的弯矩最大,该处横截面为安全截面,其上的弯矩和轴力分离为3max p 1(sin 30)(25100.5) 1.25M F l ==⨯⨯⨯°315.6310(N m)15.63(kN m)=⨯⋅=⋅3N p cos302510cos30F F ==⨯⨯°°321.6510(N)21.65(kN)=⨯= 由型钢表查得14号通俗热轧工字钢的333222102cm 10210mm 21.5cm 21.510mm z W A ==⨯==⨯由此得到33max N max 392415.631021.6510102101021.51010z M F W A σ--⨯⨯=+=+⨯⨯⨯⨯6163.210(Pa)163.2(MPa)=⨯= Q235钢的许用应力为s s 235[]162(MPa)1.45n σσ===max σ略大于[]σ,但max([])100%[]0.7%5%σσσ-⨯=<,工程上仍以为是安全的.(2> 校核压杆CD 的稳固性.由均衡方程求得压杆CD 的轴向压力为 N p p 2sin 3025(kN)CD F F F ===°因为是圆截面杆,故惯性半径为 5(mm)4I di A ===又因为两头为球铰束缚 1.0μ=,所以p 31.00.55110101510liμλλ-⨯===>=⨯这表明,压杆CD 为修长杆,故需采用式(9-7>盘算其临界应力,有222932Pcrcr 2220610(2010)41104Ed F A σλ-πππ⨯⨯π⨯⨯==⨯=⨯352.810(N)52.8(kN)=⨯=于是,压杆的工作安全因数为 cr Pcr w st w N 52.8 2.11[] 1.825CD F n n F σσ====>=这一成果解释,压杆的稳固性是安全的.上述两项盘算成果表明,全部构造的强度和稳固性都是安全的.6.一强度等级为TC13的圆松木,长6m,中径为300mm,其强度许用应力为10MPa.现将圆木用来当作起重机用的扒杆,试盘算圆木所能推却的允许压力值.解：在图示平面内,若扒杆在轴向压力的感化下掉稳,则杆的轴线将弯成半个正弦波,长度系数可取为1μ=.于是,其柔度为168010.34liμλ⨯===⨯依据80λ=,求得木压杆的稳固因数为22110.39880116565ϕλ===⎛⎫⎛⎫++ ⎪ ⎪⎝⎭⎝⎭从而可得圆木所能推却的允许压力为62[][]0.398(1010)(0.3)281.34F A ϕσπ==⨯⨯⨯⨯=(kN>假如扒杆的上端在垂直于纸面的偏向并无任何束缚,则杆在垂直于纸面的平面内掉稳时,只能视为下端固定而上端自由,即2μ=.于是有2616010.34liμλ⨯===⨯求得22280028000.109160ϕλ===62[][]0.109(1010)(0.3)774F A ϕσπ==⨯⨯⨯⨯=(kN>显然,圆木作为扒杆运用时,所能推却的允许压力应为77 kN,而不是281.3 kN.7. 如图所示,一端固定另一端自由的修长压杆,其杆长l = 2m,截面外形为矩形,b = 20 mm.h = 45 mm,材料的弹性模量 E = 200GPa .试盘算该压杆的临界力.若把截面改为 b = h =30 mm,而保持长度不变,则该压杆的临界力又为多大？解：<一）.当b=20mm.h=45mm 时 <1）盘算压杆的柔度22000692.82012liμλ⨯===＞123cλ=(所所以大柔度杆,可运用欧拉公式>(2>盘算截面的惯性矩由前述可知,该压杆必在xy 平面内掉稳,故盘算惯性矩4433100.312204512mm hb I y ⨯=⨯==<3）盘算临界力μ = 2,是以临界力为()()kN N l EI Fcr 70.337012210310200289222==⨯⨯⨯⨯⨯==-πμπ<二）.当截面改为b = h = 30mm 时 <1）盘算压杆的柔度22000461.93012liμλ⨯===＞123cλ=(所所以大柔度杆,可运用欧拉公式>(2>盘算截面的惯性矩44431075.6123012mm bh I I z y ⨯====代入欧拉公式,可得()()Nl EI F cr 8330221075.610200289222=⨯⨯⨯⨯⨯==-πμπ从以上两种情形剖析,其横截面面积相等,支承前提也雷同,但是,盘算得到的临界力后者大于前者.可见在材料用量雷同的前提下,选择适当的截面情势可以进步修长压杆的临界力.8. 图所示为两头铰支的圆形截面受压杆,用Q235钢制成,材料的弹性模量E=200Gpa,屈从点应力σs =240MPa,123c λ=,直径d=40mm,试分离盘算下面二种情形下压杆的临界力：<1）杆长l =1.5m;<2）杆长l =0.5m. 解：<1）盘算杆长l =1.2m 时的临界力 两头铰支是以 μ=1惯性半径42406410444d I d i mm d Aππ=====柔度：1150015010liμλ⨯===＞123c λ=(所所以大柔度杆,可运用欧拉公式>225223.1421087.64150cr aE MP πσλ⨯⨯===2233.144087.64110.081011044cr cr cr d F A N KNπσσ⨯==⨯=⨯=⨯≈<2）盘算杆长l =0.5m 时的临界力μ=1,i =10mm柔度：15005010liμλ⨯===＜123c λ=压杆为中粗杆,其临界力为222400.006822400.0068250222.95cr aMP σλ=-=-⨯=2233.1440222.95280.021028044cr cr cr d F A N kNπσσ⨯==⨯=⨯=⨯≈感激土木0906班王锦涛.刘元章同窗！声名：所有材料为本人收集整顿,仅限小我进修运用,勿做贸易用处. 声名：所有材料为本人收集整顿,仅限小我进修运用,勿做贸易用处.。

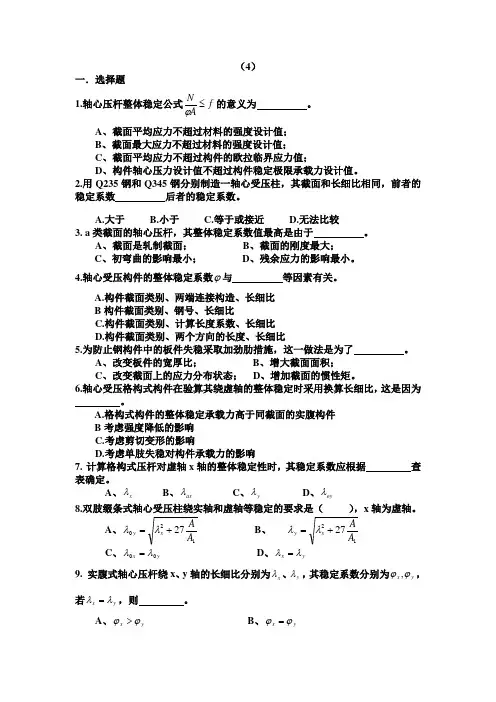

（4）一．选择题1.轴心压杆整体稳定公式f AN ≤ϕ的意义为 。

A 、截面平均应力不超过材料的强度设计值；B 、截面最大应力不超过材料的强度设计值；C 、截面平均应力不超过构件的欧拉临界应力值；D 、构件轴心压力设计值不超过构件稳定极限承载力设计值。

2.用Q235钢和Q345钢分别制造一轴心受压柱，其截面和长细比相同，前者的稳定系数 后者的稳定系数。

A.大于B.小于C.等于或接近D.无法比较3. a 类截面的轴心压杆，其整体稳定系数值最高是由于 。

A 、截面是轧制截面；B 、截面的刚度最大；C 、初弯曲的影响最小；D 、残余应力的影响最小。

4.轴心受压构件的整体稳定系数ϕ与 等因素有关。

A.构件截面类别、两端连接构造、长细比B 构件截面类别、钢号、长细比C.构件截面类别、计算长度系数、长细比D.构件截面类别、两个方向的长度、长细比5.为防止钢构件中的板件失稳采取加劲肋措施，这一做法是为了 。

A 、改变板件的宽厚比；B 、增大截面面积；C 、改变截面上的应力分布状态；D 、增加截面的惯性矩。

6.轴心受压格构式构件在验算其绕虚轴的整体稳定时采用换算长细比，这是因为 。

A.格构式构件的整体稳定承载力高于同截面的实腹构件B 考虑强度降低的影响C.考虑剪切变形的影响D.考虑单肢失稳对构件承载力的影响7. 计算格构式压杆对虚轴x 轴的整体稳定性时，其稳定系数应根据 查表确定。

A 、x λB 、ax λC 、y λD 、oy λ8.双肢缀条式轴心受压柱绕实轴和虚轴等稳定的要求是（ ），x 轴为虚轴。

A 、12027A A x y +=λλB 、 1227A A x y +=λλ C 、y x 00λλ= D 、y x λλ=9. 实腹式轴心压杆绕x 、y 轴的长细比分别为x λ、y λ，其稳定系数分别为y x ϕϕ,，若y x λλ=，则 。

A 、y x ϕϕ>B 、y x ϕϕ=C 、y x ϕϕ<D 、需根据稳定性分类判别10. 实腹式轴心受压构件应进行 。

压杆稳定一、判断题1.临界力Fij只与压杆的长度及两端的支撑情况有关。

（）2.对于细长压杆，临界应力σij的值不应大于比例极限σp。

（）3.压杆的柔度与压杆的长度，横截面的形状和尺寸以及两端的支撑情况有关。

（）4.压杆的杆端约束作用愈强，那么长度系数越小，临界压力越大。

（）5.压杆的临界应力应该由欧拉公式计算。

（）6.欧拉公式的适用条件是。

（）7.细长压杆，若长度系数μ增大一倍，则临界力Fij增加一倍。

（）图 18.两端铰支细长压杆，若在其中加一铰支座如图1所示，则欧拉临界力是原来的4倍。

（）9.如果细长压杆有局部削弱，削弱部分对压杆的稳定性没有影响。

（）10.在材料，长度，横截面形状和尺寸保持不变的情况下，杆端约束越强，则压杆的临界力越小。

11.压杆的临界荷载是压杆保持不稳定平衡所承受的最大轴向压力。

（）二、选择题1.在压杆的材料、长度、横截面形状和尺寸保持不变的情况下，杆端约束越强，则压杆的临界力（）。

A. 越大B.保持不变C.越小D.以上三种可能都有2.已知细长压杆两端球形铰支，若截面面积相等时，采用下列那种截面最稳定？（）A B CD三、分析题1.在压杆稳定计算中，是一个与_______，________和______有关的参数，称为压杆的。

2.欧拉公式的适用范围是什么？3.图2两根杆件的截面形状、尺寸及材料均相同，试比较哪一根杆件稳定性好？为什么？图 24.两根细长压杆，材料相同，一根截面形状为正方形，一根截面为圆形。

假设两根杆截面面积相同，支承相同，试问：①横截面惯性矩各为多少？②哪根杆容易受压失稳？为什么？5.一压杆两端约束一定，在截面面积不变情况下，为了更有效地提高其临界力应采用（）措施。

6.若两根细长压杆的回转半径（）相等。

当相等时，它们的柔度（）相等，若两杆的柔度相等，当_______相等时，它们的临界应力相等。

7.写出压杆稳定条件的计算公式。

8.图3所示两根直径均为d的圆截面压杆，材料相同，已知，d＝２０mm，试判断哪根压杆容易失稳图 3四、计算题1.二圆形截面受压杆的材料相同，尺寸如图4所示，已知二杆均为大柔度杆，试比较二杆的临界力和临界应力2.圆形截面受压杆，长L=1.5m,直径d=3cm,钢材的弹性模量，比例极限σp=200Mpa，试求压杆的临界力。

压杆稳定习题及答案【篇一：材料力学习题册答案-第9章压杆稳定】xt>一、选择题1、一理想均匀直杆受轴向压力p=pq时处于直线平衡状态。

在其受到一微小横向干扰力后发生微小弯曲变形，若此时解除干扰力，则压杆（ a ）。

a、弯曲变形消失，恢复直线形状；b、弯曲变形减少，不能恢复直线形状； c、微弯状态不变； d、弯曲变形继续增大。

2、一细长压杆当轴向力p=pq时发生失稳而处于微弯平衡状态，此时若解除压力p，则压杆的微弯变形（ c ）a、完全消失b、有所缓和c、保持不变d、继续增大 3、压杆属于细长杆，中长杆还是短粗杆，是根据压杆的（ d）来判断的。

a、长度b、横截面尺寸c、临界应力d、柔度 4、压杆的柔度集中地反映了压杆的（ a）对临界应力的影响。

a、长度，约束条件，截面尺寸和形状；b、材料，长度和约束条件；c、材料，约束条件，截面尺寸和形状；d、材料，长度，截面尺寸和形状； 5、图示四根压杆的材料与横截面均相同，试判断哪一根最容易失稳。

答案：（ a ）6、两端铰支的圆截面压杆，长1m，直径50mm。

其柔度为 ( c )a.60；b.66.7；c.80；d.50 7、在横截面积等其它条件均相同的条件下，压杆采用图（ d ）所示截面形状，其稳定性最好。

≤?≥?- 1 -10、在材料相同的条件下，随着柔度的增大（ c）a、细长杆的临界应力是减小的，中长杆不是；b、中长杆的临界应力是减小的，细长杆不是； c、细长杆和中长杆的临界应力均是减小的； d、细长杆和中长杆的临界应力均不是减小的； 11、两根材料和柔度都相同的压杆（ a ）a. 临界应力一定相等，临界压力不一定相等；b. 临界应力不一定相等，临界压力一定相等；c. 临界应力和临界压力一定相等；d. 临界应力和临界压力不一定相等；a、杆的材质b、杆的长度c、杆承受压力的大小d、杆的横截面形状和尺寸二、计算题1、有一长l=300 mm，截面宽b=6 mm、高h=10 mm的压杆。

第九章 压杆稳定 习题解[习题9-1] 在§9-2中已对两端球形铰支的等截面细长压杆，按图a 所示坐标系及挠度曲线形状，导出了临界应力公式。

试分析当分别取图b,c,d 所示坐标系及挠曲22l EIP cr π=线形状时，压杆在作用下的挠曲线微分方程是否与图a 情况下的相同，由此所得公cr F cr F 式又是否相同。

解： 挠曲线微分方程与坐标系的y 轴正向规定有关，与挠曲线的位置无关。

因为（b ）图与（a ）图具有相同的坐标系，所以它们的挠曲线微分方程相同，都是。

（c ）、(d)的坐标系相同，它们具有相同的挠曲线微分方程：)("x M EIw -=，显然，这微分方程与（a ）的微分方程不同。

)("x M EIw =临界力只与压杆的抗弯刚度、长度与两端的支承情况有关，与坐标系的选取、挠曲线的位置等因素无关。

因此，以上四种情形的临界力具有相同的公式，即：。

22l EIP cr π=[习题9-2] 图示各杆材料和截面均相同，试问杆能承受的压力哪根最大，哪根最小（图f 所示杆在中间支承处不能转动）？解：压杆能承受的临界压力为：。

由这公式可知，对于材料和截面相同的压22).(l EI P cr μπ=杆，它们能承受的压力与 原压相的相当长度的平方成反比，其中，为与约束情况有l μμ关的长度系数。

（a ）ml 551=⨯=μ（b ）ml 9.477.0=⨯=μ（c ）ml 5.495.0=⨯=μ（d ）ml 422=⨯=μ（e ）ml 881=⨯=μ（f ）（下段）；（上段）m l 5.357.0=⨯=μm l 5.255.0=⨯=μ故图e 所示杆最小，图f 所示杆最大。

cr F cr F[习题9-3] 图a,b 所示的两细长杆均与基础刚性连接，但第一根杆（图a ）的基础放在弹性地基上，第二根杆（图b ）的基础放在刚性地基上。

试问两杆的临界力是否均为2min2).2(l EI P cr π=为什么并由此判断压杆长因数是否可能大于2。

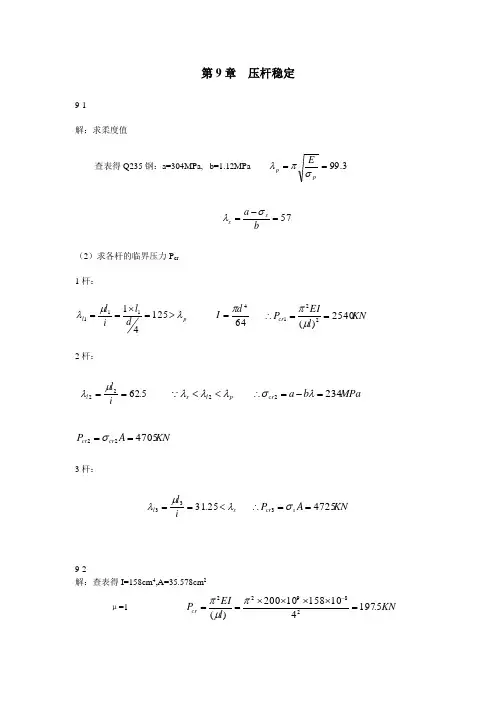

第9章 压杆稳定9-1解：求柔度值查表得Q235钢：a=304MPa, b=1.12MPa 3.99==p p Eσπλ 57=-=b a s s σλ （2）求各杆的临界压力P cr1杆：p l d l i l λμλ>=⨯==12541111 644d I π= KN l EI P cr 2540)(221==∴μπ 2杆： 5.6222==i l l μλ p l s λλλ<<2 MPa b a cr 2342=-=∴λσKN A P cr cr 470522==σ3杆：s l i l λμλ<==25.3133 KN A P s cr 47253==∴σ9-2解：查表得I=158cm 4,A=35.578cm 2μ=1 KN l EI P cr 5.19741015810200)(28922=⨯⨯⨯⨯==-πμπMPa A P cr cr5.5510578.35105.19743=⨯⨯==-σ9-3 解：473108200120121mm I y ⨯=⨯⨯=，463108.28120200121mm I z ⨯=⨯⨯=112115120200108.284000146=>=⨯⨯⨯==p mmi lλμλa cr MP E 4.7115101023222=⨯⨯==πλπσ9-4解：i=d/4=13mm查表得μ=2，则 λ=μl/i=76.9查表得45号钢 λp=100, λs=60 所以为中长杆查表11-2得，a=578Mpa, b=3.744 Mpaσcr = a-b λ=290.08MPa Pcr=σcr A=639.41KNn w = Pcr/P=4.19-5解：（1）受力分析以梁AC 为研究对象，由静力平衡方程可求得 N BD =106.7KN（2）BD 压杆的柔度查型钢表，20号槽钢： A=32.837cm 2 i y =2.09cm I y =14.1cm 4μ=1，l=1.5/cos30=1.732m 87.82==y i lμλ ∴ p s λλλ<<BD 杆为中长杆（3）计算临界压力KNA b a A P cr cr 5.693)(=-==λσ（4）稳定性校核0.5][5.6=>==w BDcr n N P n 满足稳定要求。

一、单选题1、压杆一般分为三种类型，它们是按压杆的（）。

A.惯性半径分B.杆长分C.柔度分D.杆端约束情况分正确答案：C2、细长压杆，若其长度系数增加一倍，则（）。

A.Pcr增加一倍B.Pcr增加到原来的4倍C.Pcr为原来的二分之一倍D.Pcr为原来的四分之一倍正确答案：D3、下列结论中正确的是（）。

①若压杆中的实际应力不大于该压杆的临界应力，则杆件不会失稳；②受压杆件的破坏均由失稳引起；③压杆临界应力的大小可以反映压杆稳定性的好坏；④若压杆中的实际应力大于scr=πE2/λ2，则压杆必定破坏。

A.①+②B.②+④C.①+③D.②+③正确答案：C4、压杆临界力的大小（）。

A.与压杆所承受的轴向压力大小有关B.与压杆的柔度大小有关C.与压杆材料无关D.与压杆的柔度大小无关正确答案：B5、两端铰支的圆截面压杆，若λp=100，则压杆的长度与横截面直径之比l/d在时，才能应用欧拉公式（）。

A.25B.50C.400D.200正确答案：A6、若两根细长压杆的惯性半径i相等，当（）相同时，它们的柔度相等。

①杆长；②约束类型；③弹性模量；④外部载荷A.①+②B.①+②+③C.①+②+④D.①+②+③+④正确答案：A7、a、b两根都是大柔度杆，材料、杆长和横截面形状大小都相同，杆端约束不同。

其中a为两端铰支，b为一端固定，一端自由。

那么两杆临界力之比应为（）。

A.4B.1/4C.2D.1/2正确答案：A8、提高水稻抗倒伏性能的可能措施包括（）。

A.选用茎秆强壮品种B.选用节间较短的矮秆品种C.使用植物生长调节剂，以调控节间长度与株高等D.以上都是正确答案：D9、圆形压杆和矩形压杆在稳定性校核时有何区别（）。

A.圆形压杆不需要考虑失稳方向性，而矩形压杆需要考虑B.圆形压杆需要考虑失稳方向性，而矩形压杆不需要考虑C.两者都不需要考虑D.两者都需要考虑正确答案：A10、压杆合理设计措施包括：①合理选用材料；②合理选择截面；③合理安排压杆约束与杆长（）。

12-4 图示边长为a 的正方形铰接结构，各杆的E 、I 、A 均相同，且为细长杆。

试求达到临界状态时相应的力P 等于多少？若力改为相反方向，其值又应为多少？N BB CN B AB CC D解：（1）各杆的临界力222..222cr BD cr EI EI P P aaππ===外（2）求各杆的轴力与P 的关系。

由对称性可知，外围的四个杆轴力相同，AB BC CD DA N NN N ===。

研究C 、B 结点，设各杆都是受拉的二力杆，则与结点相联系的杆施与背离结点指向杆内的拉力，C 、B 结点受力如图所示。

第一种情况：C:)02450CB CB X P N cos N =→--=→=-∑ 压杆B:()02450BD BC BD BC Y N N cos N P =→--=→==∑拉杆 令2,.2=C B cr C B cr EI N P P P aaπ=-==↔外第二种情况： )C B P N =拉杆 ()-BD BC N P ==压杆22.22-==22BD BC cr BD EI EI N P P P aaππ===↔12-6 图示矩形截面松木柱，其两端约束情况为：在纸平面内失稳时，可视为两端固定；在出平面内失稳时，可视为上端自由下端固定。

试求该木柱的临界力.解：（1）计算柔度：①当压杆在在平面内xoz 内失稳，y 为中性轴。

0.57101.04xz xz yl i μλ⋅⨯===②当压杆在出平面内xoy 内失稳，z 为中性轴。

27242.490.200xy xy zli μλ⋅⨯===③λ越大，压杆越容易失稳，故此压杆将在在平面内先失稳。

m ax(.)242.49xz xy λλλ==（2）松木75242.49P λ=<，故采用欧拉公式计算P cr 222112(0.110)(0.1200.200)40.28242.49cr cr E P A Aπσλπ=⋅=⋅⨯⨯=⨯⨯=N kN12-7铰接结构ABC 由具有相同截面和材料的细长杆组成。

压杆稳定习题1、对于不同柔度的塑性材料压杆，其最大临界应力将不超过材料的 。

2、图示边长为mm a 10032⨯=的正方形截面大柔度杆，承受轴向压力kN F 24π=，弹性模量GPa E 100=。

则该杆的工作安全系数为 。

A 、4=w n B 、3=w nC 、2=w n D 、1=w n3、两端铰支圆截面细长压杆，在某一截面上开有一小孔。

关于这一小孔对杆承载能力的影响，以下论述中正确的是___。

Ａ、对强度和稳定承载能力都有较大削弱 Ｂ、对强度和稳定承载能力都不会削弱Ｃ、对强度无削弱，对稳定承载能力有较大削弱 Ｄ、对强度有较大削弱，对稳定承载能力削弱极微4. 理想均匀直杆与轴向压力P ＝Pcr 时处于直线平衡状态。

当其受到一微小横向干扰力后发生微小弯曲变形，若此时解除干扰力，则压杆( ) A 弯曲变形消失，恢复直线形状 B 弯曲变形减小，不能恢复直线形状 C 微弯变形状态不变 D 弯曲变形继续增大5. 两根细长压杆的长度、横截面面积、约束状态及材料均相同，若a 、b 杆的横截面形状分别为正方形和圆形，则二压杆的临界压力Pa 和Pb 的关系为( ) A Pa ＜Pb B Pa ＞Pb C Pa ＝Pb D 不可确定6.细长杆承受轴向压力P 的作用，其临界压力与( )无关A 杆的材质B 杆的长度C 杆承受压力的大小D 杆的横截面形状和尺寸7. 压杆的柔度集中地反映了压杆的( )对临界应力的影响A 长度、约束条件、截面形状和尺寸B 材料、长度和约束条件C 材料、约束条件、截面形状和尺寸D 材料、长度、截面尺寸和形状8. 在材料相同的条件下，随着柔度的增大( )A 细长杆的临界应力是减小的，中长杆不变B 中长杆的临界应力是减小的，细长杆不变C 细长杆和中长杆的临界应力均是减小的D 细长杆和中长杆的临界应力均不是减小的9. 两根材料和柔度都相同的压杆，( )A 临界应力一定相等，临界压力不一定相等B 临界应力不一定相等，临界压力一定相等C 临界应力和临界压力一定相等D 临界应力和临界压力不一定相等10. 在下列有关压杆临界应力σcr的结论中，( )是正确的A 细长杆的σcr值与杆的材料无关B 中长杆的σcr值与杆的柔度无关C 中长杆的σcr值与杆的材料无关D 粗短杆的σcr值与杆的柔度无关11. 在横截面面积等其他条件均相同的条件下，压杆采用图( )所示截面形状，其稳定性最好.A. AB. BC. CD. D二、计算题10.1图示为支撑情况不同的圆截面细长杆,各杆直径和材料相同,哪个杆的临界力最大。

压杆稳定习题。

（a）______；05 图示两桁架中各杆材料和截面均相同，设设1P和2P分别为这两个桁架稳定的最大载荷，则有四个答案：( A )21P P =； ( B ) 21P P <； ( C ) 21P P >；( D ) 不能断定1P 和2P 的关系。

正确答案是___________________。

06．两端铰支的正方形截面压杆，当失稳时，截面将绕哪个轴转动，有四种答案：（A ）绕y 轴弯曲； ( B ) 绕z 1轴弯曲； ( C ) 绕z 轴弯曲； ( D ) 可绕过形心C 的任何轴弯曲；正确答案是________________。

( A ) )()(y P x M cr +∆=； ( B ) )()(y P x M cr +∆-=； ( C ) )()(∆-=y P x M cr ；2)/(l a 变化；________________。

，在受压时有四种失稳答案：。

09．若压杆在两个方向上的约束情况不同，且z y μμ>，那么该压杆的合理截面应满足的条件有四种答案： ( A ) z y I I =； ( B ) z y I I <； ( A ) z t I I =； ( A ) z t I I =；图示结构加载方式不同，其条件相同。

则支杆BD 所具有的稳定安全系数的关系有四种答案： （A ） b st a st n n )()(=；（B ） b st a st n n )()(<； （C ）n n )()(>；（D ） 无法比较；正确答案是___________________。

E 。

m I x =，n I x =0，形心C 。

（D ） 22)2(l Emπ；___________________。

2900mm A =，材料的)(12.1304MPa λ-=，求两杆的临21200。

若稳定安全系Q。

crt。

压杆稳定思考题1.何谓失稳？何谓稳定平衡与不稳定平衡？2.试判断以下两种说法对否？（1）临界力是使压杆丧失稳定的最小荷载。

（2）临界力是压杆维持直线稳定平衡状态的最大荷载。

3.应用欧拉公式的条件是什么？4.柔度λ的物理意义是什么？它与哪些量有关系，各个量如何确定。

5.利用压杆的稳定条件可以解决哪些类型的问题？试说明步骤。

6.何谓稳定系数？它随哪些因素变化？为什么？7.提高压杆的稳定性可以采取哪些措施？采用优质钢材对提高压杆稳定性的效果如何？习题1.图示四根压杆的材料及截面均相同，试判断哪一根杆最容易失稳？哪一根杆最不容易失稳？题1图2.两端铰支的三根圆截面压杆，直径均为ｄ=160mm，材料均为Ｑ235钢，E=200GPa，a ＝240MPa，ｂ＝0.00682MPa，长度分别为l1、l2、l3，且l1＝2l2＝4l3＝5ｍ，试求压杆的临界力。

3.图示压杆，材料为Ｑ235钢，横截面有四种形式，但其面积均为。

试计算它们的临界力，并进行比较。

已知弹性模量E＝200GPa，ａ＝240MPa，ｂ＝0.00682MPa。

题3图4.图示压杆的横截面为矩形，ｈ＝60mm，ｂ＝40mm，杆长l＝2.4ｍ，材料为Ｑ235钢，E＝200GPa。

杆端约束示意图为：在正视图（a）的平面内两端为铰支；在俯视图（b）的平面内，两端为固定。

试求此杆的临界力。

题4图5.已知柱的上端为铰支，下端为固定，外径D＝200ｍｍ，内径ｄ＝100ｍｍ，柱长l＝9ｍ，材料为Ｑ235钢，许用应力[σ]＝160MPa。

试求柱的许可荷载[F]。

题5图6.已知柱的上端为铰支，下端为固定，外径D＝200mm，内径ｄ＝100mm，柱长l=9ｍ，材料为Ｑ235钢，E＝200GPa，求柱的临界应力。

7.两端铰支工字钢受到轴向压力F＝400ｋＮ的作用，杆长l＝3ｍ，许用应力[σ]＝160MPa，试选择工字钢的型号。

8.试求可用欧拉公式计算临界力的压杆的最小柔度，如果杆分别由下列材料制成：（1）比例极限σP＝220MPa，弹性模量E＝190GPa的钢；（2）σP＝20MPa，E＝11GPa的松木。
