下载文档原格式
《加气混凝土砌块墙》培训目 录目录 CONTEN TS材料介绍0102构造要求04施工技术要点05质量验收标准03施工方法材料介绍011.1、原材料及工艺蒸压加气混凝土砌块是以钙质材料（如水泥、石灰）和硅质材料（如砂子、粉煤灰、矿渣）为主要原料，以铝粉为发气剂，经加水搅拌成浆料，浇筑成型，经预养、切割、蒸压养护等工艺制作而成的多孔硅酸盐砌块。
加气砼砌块的规格较多，一般长度为600mm，高度有200mm、240mm、300mm，常用宽度有100mm、150mm、200mm。
强度等级分为MU7.5、MU5、 MU3.5、MU2.5、MU1.0 五个强度等级。
按其尺寸偏差、外观质量、干密度、抗压强度和抗冻性能分优等品（A级品）、合格品（B级品）。
一材料介绍1.2、特性重量轻；可以有效的减轻建筑物的自重。
保温隔热性能好：导热系数小，可作为具有保温性能的单一墙体材料。
耐火性能好：为无机不然材料，无有毒气体。
耐火极限大于2.5h。
内墙隔声性能好，节能环保，有效利用工业废料，工厂化生产，产品精度较高，施工安装速度较快，造价经济。
加气混凝土砌块的尺寸允许偏差和外观质量要求表面疏松不允许贯穿表面的裂缝不允许直径大于 50mm 的灰团、空洞、暴裂和突出大于20mm不允许尺寸允许偏差长度﹢5，﹣10高度﹢5，﹣10宽度±8翘曲不大于 10条面、顶面相对两棱高低差、即大小头倾斜不大于 8缺棱掉角深度不大于 50构造要求022.1、加气砌块墙与主体结构的连接，可根据设计要求采用脱开或不脱开方法。
有抗震设防要求时、宜采用填充墙与框架脱开的方法。
在平面和竖向的布置宜均匀对称，避免形成薄弱层或短柱。
2.2、当加气砌块墙与主体结构采用脱开方法时，应符合下列规定:2.2.1 加气砌块墙两端与框架柱，剪力墙，墙体顶面与框架梁、板之间应留出不小于20mm的缝隙，并应等待15天后，方可对该缝隙做柔性处理。
2.2.2 加气砌块用于外墙时，墙顶应T-1铁件与梁底拉结。
目录/content常规填充墙砌体优点和不足蒸压砂加气砌块简介砂加气+薄抹灰优缺点分析砂加气+薄抹灰施工工艺一、三、四、二、五、薄抹灰与机械喷浆抹灰工艺对比分析六、新工艺推广应用实例及效果第一章常规填充墙砌体优点和不足1、空心砌块填充墙简介烧结多孔砖：以粘土、页岩、煤矸石、粉煤灰及其它固体废弃物等为主要原料，经焙烧而成主要用于建筑物承重部位。
施工工艺采用传统水泥砂浆砌筑、抹灰施工。
混凝土空心砌块：混凝土小型空心砌块是以水泥为胶凝材料，添加砂石等粗细骨料，经计量配料、加水搅拌，振动加压成型。
施工工艺采用传统水泥砂浆砌筑、抹灰施工。
普通烧结多孔砖混凝土空心砌块优点：取材方便，工艺成熟，用空心砌块材料代替烧结普通砖，节约粘土，节省燃料，并改善砖的隔热隔声性能。
缺点：空心砌块本身自重每立方1200~1700kg自重较大；生产能耗高、施工效率低、运输成本高；采用常规水泥砂浆砌筑及抹灰施工，水泥、砂等材料用量大，施工周期长，运输施工费用较高；抹灰层空鼓、沉降引起的开裂等质量通病较难控制。
抹灰层局部空鼓墙体沉降开裂墙体砌筑抹灰砂浆用量大2、空心砌块填充墙优缺点分析3、传统加气块填充墙简介蒸压加气混凝土砌块：以粉煤灰，石灰，水泥，石膏，矿渣等为主要原料，加入适量发气剂，调节剂，气泡稳定剂，经配料搅拌，浇注，静停，切割和高压蒸养等工艺过程而制成。
蒸压加气混凝土砌块特点：作为新型墙体填充材料，对比传统空心砖砌体材料，材料重量、防火性能、抗渗性能等均有较大提升，是传统墙体材料替代品，施工工艺采用传统砂浆砌筑、抹灰施工。
4、传统加气块填充墙优缺点分析优点：✓自重每立方600~850kg较普通空心砌块自重降低，运输难度降低，块砌块尺寸较普通空心砖砌块偏差小，成型质量较传统空心砌块填充材料好；✓材料本身绿色环保，耐火性能、较空心砌块好，现场施工可进行切割，施工较便捷。
蒸压加气混凝土砌块缺点：➢传统加气块仍采用传统水泥砂浆施工，仍存在传统施工工艺弊端;➢蒸压加气块施工中墙体上部需要14d沉降稳定后进行斜砌；砌块抗渗性能差，底部需要先砌筑200高实心砖、防火性能一般。

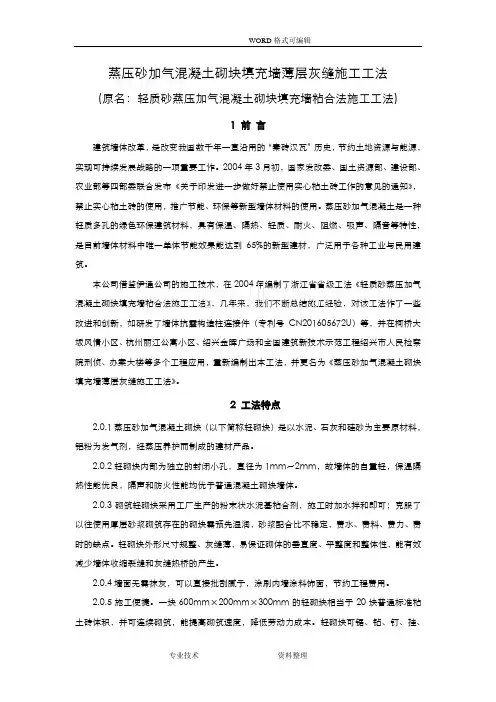

WORD格式可编辑蒸压砂加气混凝土砌块填充墙薄层灰缝施工工法(原名：轻质砂蒸压加气混凝土砌块填充墙粘合法施工工法)1 前言建筑墙体改革，是改变我国数千年一直沿用的“秦砖汉瓦”历史，节约土地资源与能源，实现可持续发展战略的一项重要工作。
2004年3月初，国家发改委、国土资源部、建设部、农业部等四部委联合发布《关于印发进一步做好禁止使用实心粘土砖工作的意见的通知》，禁止实心粘土砖的使用，推广节能、环保等新型墙体材料的使用。
蒸压砂加气混凝土是一种轻质多孔的绿色环保建筑材料，具有保温、隔热、轻质、耐火、阻燃、吸声、隔音等特性，是目前墙体材料中唯一单体节能效果能达到65%的新型建材，广泛用于各种工业与民用建筑。
本公司借鉴伊通公司的施工技术，在2004年编制了浙江省省级工法《轻质砂蒸压加气混凝土砌块填充墙粘合法施工工法》，几年来，我们不断总结施工经验，对该工法作了一些改进和创新，如研发了墙体抗震构造柱连接件（专利号CN201605672U）等，并在柯桥大坂风情小区、杭州丽江公寓小区、绍兴金晖广场和全国建筑新技术示范工程绍兴市人民检察院刑侦、办案大楼等多个工程应用，重新编制出本工法，并更名为《蒸压砂加气混凝土砌块填充墙薄层灰缝施工工法》。
2 工法特点2.0.1蒸压砂加气混凝土砌块（以下简称轻砌块）是以水泥、石灰和硅砂为主要原材料，铝粉为发气剂，经蒸压养护而制成的建材产品。
2.0.2轻砌块内部为独立的封闭小孔，直径为1mm～2mm，故墙体的自重轻，保温隔热性能优良，隔声和防火性能均优于普通混凝土砌块墙体。
2.0.3砌筑轻砌块采用工厂生产的粉末状水泥基粘合剂，施工时加水拌和即可；克服了以往使用厚层砂浆砌筑存在的砌块需预先湿润，砂浆配合比不稳定，费水、费料、费力、费时的缺点。
轻砌块外形尺寸规整、灰缝薄，易保证砌体的垂直度、平整度和整体性，能有效减少墙体收缩裂缝和灰缝热桥的产生。
2.0.4墙面无需抹灰，可以直接批刮腻子，涂刷内墙涂料饰面，节约工程费用。
