离心式压缩机的结构

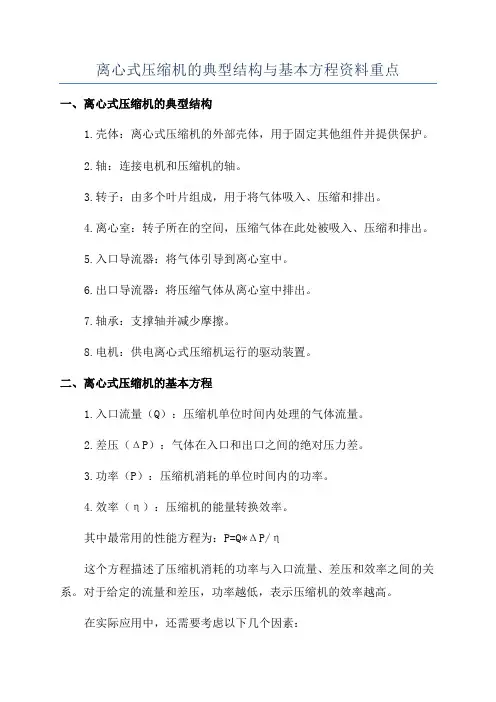

离心式压缩机的典型结构与基本方程资料重点
一、离心式压缩机的典型结构
1.壳体：离心式压缩机的外部壳体，用于固定其他组件并提供保护。

2.轴：连接电机和压缩机的轴。

3.转子：由多个叶片组成，用于将气体吸入、压缩和排出。

4.离心室：转子所在的空间，压缩气体在此处被吸入、压缩和排出。

5.入口导流器：将气体引导到离心室中。

6.出口导流器：将压缩气体从离心室中排出。

7.轴承：支撑轴并减少摩擦。

8.电机：供电离心式压缩机运行的驱动装置。

二、离心式压缩机的基本方程
1.入口流量（Q）：压缩机单位时间内处理的气体流量。

2.差压（ΔP）：气体在入口和出口之间的绝对压力差。

3.功率（P）：压缩机消耗的单位时间内的功率。

4.效率（η）：压缩机的能量转换效率。

其中最常用的性能方程为：P=Q*ΔP/η
这个方程描述了压缩机消耗的功率与入口流量、差压和效率之间的关系。

对于给定的流量和差压，功率越低，表示压缩机的效率越高。

在实际应用中，还需要考虑以下几个因素：
1.压缩机的性能曲线：描述了压缩机在不同工况下的性能表现，通常由压缩比、容积效率和多流体系数等参数表示。

2.气体的热力学性质：压缩机性能的计算中需要考虑气体的热力学性质，如气体的比热容、比压指数等。

3.温度和湿度：离心式压缩机在压缩气体时会产生热量，需要考虑压缩气体的温度和湿度对性能的影响。

综上所述，了解离心式压缩机的结构和基本方程对于理解其工作原理和性能非常重要。

通过研究和优化压缩机的结构和参数，可以提高压缩机的效率和性能，实现更高效的气体压缩和处理。

离心式制冷压缩机结构离心式制冷压缩机是一种常见的制冷设备，广泛应用于工业、商业和家用领域。

它采用离心式压缩机的结构，具有高效、稳定的特点。

本文将从离心式制冷压缩机的结构、工作原理和应用领域三个方面进行介绍。

一、离心式制冷压缩机的结构离心式制冷压缩机主要由压缩机本体、电动机、冷凝器、膨胀阀和蒸发器等组成。

其中，压缩机本体是离心式制冷压缩机的核心部件，负责将低温低压的气体吸入，压缩成高温高压的气体，然后通过冷凝器散热，使气体冷却并变为液体。

离心式制冷压缩机的电动机负责带动压缩机本体的运转，提供所需的动力。

冷凝器是将高温高压的气体冷却成液体的部件，通过散热器散热，使气体冷却并凝结成液体。

膨胀阀负责控制制冷剂的流量，使其在通过蒸发器时发生蒸发，吸收热量从而降低温度。

蒸发器则是制冷系统中的换热器，通过与空气或水接触，将制冷剂的热量传递给外界。

二、离心式制冷压缩机的工作原理离心式制冷压缩机的工作原理是基于离心力的作用。

当电动机启动后，通过带动压缩机本体的转子高速旋转，使气体在离心力的作用下被压缩。

离心力使气体向外扩散，增加了气体的压力和温度。

随后，高温高压的气体进入冷凝器，通过与外界的换热器接触，使气体冷却并凝结成液体。

冷凝后的液体制冷剂通过膨胀阀控制流量，进入蒸发器。

在蒸发器中，制冷剂发生蒸发，吸收外界的热量，从而降低温度。

蒸发后的制冷剂再次进入压缩机本体，循环往复进行制冷过程。

三、离心式制冷压缩机的应用领域离心式制冷压缩机由于其高效、稳定的特点，在各个领域都有广泛的应用。

在工业领域，离心式制冷压缩机常用于大型制冷设备，如冷库、冷藏车等。

它可以快速降低温度，确保冷藏食品的质量和安全。

在商业领域，离心式制冷压缩机常用于商业中央空调系统。

它可以满足大面积空间的冷却需求，提供舒适的室内环境。

在家用领域，离心式制冷压缩机广泛应用于家用空调和冰箱等家电产品。

它具有高效节能、制冷效果好的特点，可以满足人们对于舒适生活和食品储存的需求。

离心压缩机工作原理及结构离心压缩机是机械工程中的重要组成部分，广泛应用于工业和科学领域。

它的主要功能是提高气体压力，以便在各种工艺流程中满足气体传输和压缩的需求。

一、离心压缩机的工作原理离心压缩机的工作原理基于牛顿的第二定律，即“力等于质量乘以加速度”。

在离心压缩机中，工作气体在旋转的叶轮上受到离心力的作用，使得气体分子获得速度并具有能量。

随着叶轮的进一步转动，气体的速度逐渐减小，动能转化为压力能，从而提高气体的压力。

二、离心压缩机的结构离心压缩机主要由以下几个部分组成：1、转子：包括电机、主轴、叶轮等部件，是离心压缩机的核心部分。

电机驱动主轴旋转，主轴带动叶轮一起旋转，使气体获得动能。

2、蜗壳：蜗壳是一种将动能转化为压力能的装置，它收集从叶轮中流出的气体，并将其引导至下一阶段。

3、扩压器：扩压器是进一步将气体的动能转化为压力能的部分。

在蜗壳之后，气体进入扩压器，通过减小气体的流速，进一步提高气体的压力。

4、冷却器：冷却器用于降低气体的温度，防止气体温度过高导致压缩机性能下降。

5、控制系统：控制系统用于监测和控制压缩机的运行状态，包括转速、压力、温度等参数。

三、离心压缩机的优点和缺点1、优点：离心压缩机具有效率高、压力范围广、可靠性高、使用寿命长等优点。

同时，由于其结构简单，维护方便，使得离心压缩机在工业领域得到广泛应用。

2、缺点：然而，离心压缩机的缺点也不容忽视。

由于其工作原理的限制，离心压缩机的流量和压力曲线存在不连续性。

离心压缩机的能耗相对较高，对能源的需求较大。

离心压缩机的启动和停止过程需要时间较长，无法实现快速响应。

四、结论离心压缩机以其高效、可靠、使用寿命长等优点在工业领域占据着重要的地位。

然而，随着科技的发展和工业需求的改变，我们期待更先进的压缩技术能够出现，以解决离心压缩机的不足之处。

对于使用者来说，了解离心压缩机的结构和工作原理，正确使用和维护设备，能够有效地提高设备的使用寿命和性能。

简述离心式压缩机结构原理及常见故障分析离心式压缩机是一种常见的压缩空气和制冷系统中使用的压缩设备，它的结构原理和常见故障分析对于压缩机的运行和维护都非常重要。

下面将对离心式压缩机的结构原理及常见故障进行简要介绍。

一、离心式压缩机的结构原理离心式压缩机是通过高速旋转的离心力将气体压缩成高压气体的设备。

它的主要结构包括压缩机壳体、转子、离心轴承、离心叶轮、驱动装置等部分。

1. 压缩机壳体：压缩机壳体是离心式压缩机的主体部分，用于容纳和固定压缩机的各个部件，同时起到密封和支撑的作用。

2. 转子：转子是离心式压缩机中的一个重要部件，它是通过驱动装置带动旋转的，扮演着将气体吸入、压缩和排出的作用。

3. 离心轴承：离心轴承是支撑转子旋转的重要部件，其性能直接影响到压缩机的稳定性和可靠性。

4. 离心叶轮：离心叶轮是用来加快气体旋转速度并产生离心力以压缩气体的部件，其结构和叶片数量会影响到压缩机的压缩效率和性能。

5. 驱动装置：驱动装置包括电机、联轴器等组成部分，它是用来带动转子旋转的，从而使得离心式压缩机得以正常工作。

离心式压缩机的工作原理是：当电机带动转子高速旋转时，气体被吸入离心叶轮中，受到离心力的作用下加速旋转，并在转子中产生压缩作用，最终排出高压气体。

二、常见故障分析1. 轴承故障：离心式压缩机中的轴承是支撑转子旋转的关键部件，如果轴承出现故障，会导致压缩机的转子旋转不稳定、噪音增大等问题，甚至会对整个压缩机造成严重损坏。

轴承故障的原因可能包括润滑不良、使用寿命到期、外部振动过大等，因此在日常维护中需定期检查和更换轴承。

2. 叶轮故障：离心式压缩机中的离心叶轮是实现气体压缩的重要部件，如果叶轮受到磨损、变形或者污染等问题，都会对压缩机的工作效率和性能产生负面影响，甚至造成压缩机失效。

定期清洗和更换叶轮是非常重要的。

3. 驱动装置故障：驱动装置是用来带动转子旋转的重要部件，如果电机、联轴器等出现故障，会导致压缩机无法正常启动或者工作不稳定。

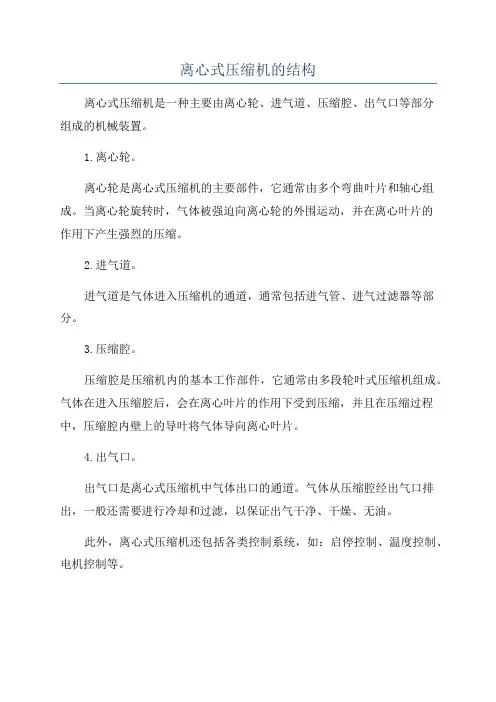

离心式压缩机的结构
离心式压缩机是一种主要由离心轮、进气道、压缩腔、出气口等部分
组成的机械装置。

1.离心轮。

离心轮是离心式压缩机的主要部件，它通常由多个弯曲叶片和轴心组成。

当离心轮旋转时，气体被强迫向离心轮的外围运动，并在离心叶片的
作用下产生强烈的压缩。

2.进气道。

进气道是气体进入压缩机的通道，通常包括进气管、进气过滤器等部分。

3.压缩腔。

压缩腔是压缩机内的基本工作部件，它通常由多段轮叶式压缩机组成。

气体在进入压缩腔后，会在离心叶片的作用下受到压缩，并且在压缩过程中，压缩腔内壁上的导叶将气体导向离心叶片。

4.出气口。

出气口是离心式压缩机中气体出口的通道。

气体从压缩腔经出气口排出，一般还需要进行冷却和过滤，以保证出气干净、干燥、无油。

此外，离心式压缩机还包括各类控制系统，如：启停控制、温度控制、电机控制等。

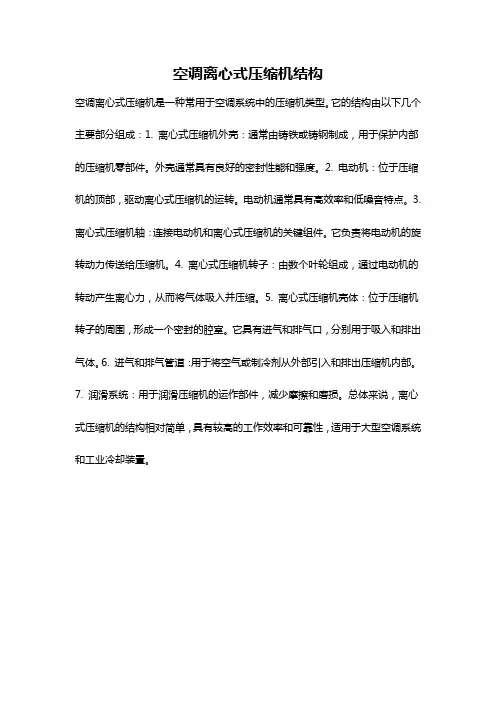

空调离心式压缩机结构
空调离心式压缩机是一种常用于空调系统中的压缩机类型。

它的结构由以下几个主要部分组成：1. 离心式压缩机外壳：通常由铸铁或铸钢制成，用于保护内部的压缩机零部件。

外壳通常具有良好的密封性能和强度。

2. 电动机：位于压缩机的顶部，驱动离心式压缩机的运转。

电动机通常具有高效率和低噪音特点。

3. 离心式压缩机轴：连接电动机和离心式压缩机的关键组件。

它负责将电动机的旋转动力传送给压缩机。

4. 离心式压缩机转子：由数个叶轮组成，通过电动机的转动产生离心力，从而将气体吸入并压缩。

5. 离心式压缩机壳体：位于压缩机转子的周围，形成一个密封的腔室。

它具有进气和排气口，分别用于吸入和排出气体。

6. 进气和排气管道：用于将空气或制冷剂从外部引入和排出压缩机内部。

7. 润滑系统：用于润滑压缩机的运作部件，减少摩擦和磨损。

总体来说，离心式压缩机的结构相对简单，具有较高的工作效率和可靠性，适用于大型空调系统和工业冷却装置。

化工用离心式压缩机详解一、化工离心式压缩机的基本组成与分类1、化工离心式压缩机的基本组成从外观上看一台压缩机，首先看到的是机壳，它又称气缸，通常是用铸铁或铸钢浇铸而成。

一台高压离心式压缩机通常有两个或两个以上气缸，按其气体压强高低分别称为低压缸、中压缸和高压缸。

压缩机本体结构可以分为两大部分：转动部分，它由主轴9、叶轮6（本压缩机共有8叶轮）、平衡盘8、推力盘11以及半联轴器等零部件组成，称为转子。

固定部分，是由气缸5、隔板7（每个叶轮前后都配有隔板）、径向轴承12、推力轴承10、轴端密封等零部件组成，常称为定子。

2、化工离心式压缩机的分类在国民经济许多部门中，特别是在采矿、石油、化工、动力和冶金等部门中广泛地使用气体压缩机来输送气体和提高气体的压强。

压缩机种类繁多，尽管用途可能一样，但其结构型式和工作原理都可能有很大的不同。

气体的压强取决于单位时间内气体分子撞击单位面积的次数与强烈程度，如果增加容积内气体的温度，使气体分子运动的速度增加，可以使气体压强提高，但当温度降下来，气体压强又随之降低，而一般要求被压缩的气体应具有不高的温度，故此法不可取。

因此，提高气体压强的主要方法就是增加单位容积内气体分子数目，也就是容积式压缩机（活塞式、滑片式、罗茨式、螺杆式等等）的基本工作原理；利用惯性的方法，通过气流的不断加速、减速，因惯性而彼此被挤压，缩短分子间的距离，来提高气体的压强，透平式压缩机的工作原理属于这一类。

透平式压缩机是一种叶片式旋转机械，它利用叶片和气体的相互作用，提高气体的压强和动能，并利用相继的通流元件使气流减速，将动能转变为压强的提高。

一般透平式压缩机可以进行如下分类。

（1）按气体运动方向分类①离心式。

气体在压缩机内大致沿径向流动。

②轴流式。

气体在压缩机内大致沿平行于轴线方向流动。

③轴流离心组合式。

有时在轴流式的高压段配以离心式段，形成轴流、离心组合式压缩机。

（2）按排气压力Pd分类①通风机。

离心式压缩机结构特点介绍4.1、一般说明离心压缩机组，是由压缩机由单缸组成，压缩机与原动机由膜片联轴器联接，压缩机和变速箱、驱动电动机安装在同一钢底座上，整个机组采用润滑油站供油；润滑油事故停车高位油箱布置在机组回转轴线上方6米处。

为了防止工艺气体外泄漏，压缩机轴端采用带中间迷宫式密封的串联干气密封系统。

采用变频电动机驱动,变频调速，压缩机的轴端密封采用成都一通密封有限公司的干气密封，原动机采用南阳电机股份有限公司的高压增安型三相异步电动机。

机组布置示意图:4.2、离心式压缩机结构特点(1) 压缩机叶轮采用闭式锻造铣制焊接叶轮。

(2) 锻钢主轴带不锈钢轴套和隔套。

(3) 缸体为水平剖分锻钢焊接壳体，机壳的水压试验按许用最大工作压力的1.5倍进行。

(4) 径向轴承是水平剖分可倾瓦式，带埋入式测温元件。

(5) 推力轴承为金斯伯雷式双作用自平衡型，带埋入式测温元件,推力轴承载荷不应超过制造商允许最大载荷的50%。

(6) 级间密封、叶轮口圈密封和轴端前置密封为迷宫式。

(7) 平衡管的通径应设计成当迷宫密封的间隙为原设计值2倍时，平衡管仍能输送平衡盘的气体泄露量，而不增加止推轴承承受的额定负荷值。

（8）压缩机出口防喘振冷却分离器一套。

防喘振冷却分离器结构形式：卧式。

（9）为了防止工艺气体泄漏，要求防喘振冷却分离器工艺气走管程，冷却水走壳程。

4.3、离心压缩机定子及其组成4.3.1 机壳MCL机壳在水平中分面处分成上、下两半。

用螺栓将上、下半机壳紧固在一起。

BCL机壳为两侧面分开，两侧端盖禁固在一起。

4.3.2 隔板隔板的作用是把压缩机每一级隔开，将各级叶轮分隔成连续性流道，隔板转换为压力能。

隔板的内侧是迥流室。

气体通过迥流室返回到下一级叶轮的入口。

迥流室内侧有一组导流叶片，可使气体均匀地进到下一级叶轮入口。

隔板从水平中分面分为上、下两半。

隔板和机壳靠止口配合，各级隔板靠止口依次嵌入机壳中。

上隔板用沉头螺钉固定在上机壳上。

离心式压缩机组成
离心式压缩机是一种常用的空气压缩机，其主要组成部分包括压缩机
本体、电机、控制系统和冷却系统等。

下面将详细介绍离心式压缩机
的组成。

1. 压缩机本体
离心式压缩机的核心部分是压缩机本体，它由进气口、离心轮、扩压器、排气室和出气口等组成。

进气口将空气引入离心轮，离心轮通过
高速旋转将空气加速，然后经过扩压器进入排气室，最终从出气口排出。

2. 电机
离心式压缩机需要电机提供动力，电机的功率大小与压缩机的排气量
有关。

一般来说，电机的功率越大，压缩机的排气量就越大。

3. 控制系统
离心式压缩机的控制系统包括压力传感器、温度传感器、控制器和电
气元件等。

压力传感器和温度传感器可以实时监测压缩机的运行状态，
控制器可以根据监测到的数据对压缩机进行控制，保证其正常运行。

4. 冷却系统
离心式压缩机在运行过程中会产生大量的热量，如果不及时散热，就会影响压缩机的性能和寿命。

因此，离心式压缩机还需要配备冷却系统，包括散热器、风扇和水泵等。

散热器通过风扇将热量散发出去，水泵则可以将冷却水循环流动，保持压缩机的温度在正常范围内。

总之，离心式压缩机的组成部分包括压缩机本体、电机、控制系统和冷却系统等，每个部分都起着不可或缺的作用。

只有这些部分协同工作，才能保证离心式压缩机的正常运行和高效工作。

离心式压缩机的回流结构离心式压缩机是一种常见的压缩机类型，其回流结构是其关键组成部分之一。

回流结构是指压缩机中的气体流动路径，它对压缩机的性能和效率有着重要的影响。

离心式压缩机的回流结构通常由进气口、离心轮、扩散器和排气口组成。

首先，气体通过进气口进入压缩机，然后被离心轮加速旋转。

离心轮是压缩机的核心部件，它通过高速旋转产生离心力，将气体推向外围。

在离心轮的作用下，气体被压缩并加热，然后通过扩散器进一步降低速度和提高压力。

扩散器是一个具有特殊形状的部件，通过增大气体流动截面积来减慢气体的速度，并将动能转化为压力能。

最后，气体通过排气口排出压缩机。

离心式压缩机的回流结构具有以下几个特点：1. 高效性能：离心式压缩机的回流结构能够实现高效的气体压缩和能量转换。

离心轮的高速旋转和扩散器的作用可以将气体压缩到较高的压力，提高了压缩机的效率。

2. 稳定性：离心式压缩机的回流结构具有良好的稳定性。

离心轮和扩散器的设计经过精确计算，使得气体流动稳定，避免了气体回流和泄漏的问题。

3. 适应性强：离心式压缩机的回流结构适用于多种气体的压缩。

无论是低温气体还是高温气体，离心式压缩机都能够稳定地工作，并实现较高的压缩比。

4. 噪音低：离心式压缩机的回流结构能够减少气体流动过程中的噪音产生。

离心轮的设计和扩散器的优化可以降低气体的湍流和压力波动，减少了压缩机的噪音。

5. 维护简单：离心式压缩机的回流结构相对简单，易于维护和清洁。

进气口和排气口通常设有过滤器和防护装置，可以防止灰尘和杂质进入压缩机，延长了其使用寿命。

离心式压缩机的回流结构是其性能和效率的关键因素之一。

合理设计的回流结构可以提高压缩机的效率、稳定性和适应性，降低噪音，并简化维护和清洁过程。

通过不断优化回流结构，离心式压缩机可以在各种工况下实现高效、可靠的气体压缩。
