WMH-800B 数字化母线保护装置 技术及使用说明书许继电气股份有限公司XJ ELECTRIC CO.，LTD.许继集团许继电气股份有限公司版权所有（Ver 1.00）本版本说明书适用于WMH-800BG1 Ver1.00版本及以上程序。
许继电气股份有限公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。
2013.01第一次印刷前言1.800B应用说明WXX-800B系列是全面支持智能变电站的新一代保护装置。
满足国网公司《Q/GDW441—2010智能变电站继电保护技术规范》以及南方电网《Q/CSG11006－2009数字化变电站技术规范》等标准的技术规范要求。
所有保护装置按照《Q/GDW396—2010IEC61850工程继电保护应用模型》规范进行保护逻辑建模。
保护装置在满足“可靠性、选择性、灵敏性、速动性”的基础上，利用电子式互感器的特性进行了一些新原理、新特性的保护性能提升工作。
2.产品系列特点2.1 逻辑开发可视化所有保护软件在统一软件平台上使用VLD可视化逻辑编程工具实现，保护源代码完全由软件机器人自动生成，正确率达到100%，杜绝了人为原因产生软件Bug。
保护逻辑均由基本的算法、逻辑功能元件或组件组成。
2.2 事故分析透明化通过分层、模块化、元件化的设计，装置内部实现了元件级、模块级、总线级三级监视点，可以监视装置内部任一个点的数据，发生事故后通过透明化事故分析工具，可以对故障进行快速准确的定位。
装置硬件设有大容量存储芯片，可以记录一次故障全过程保护内部各元件的动作情况，达到事故波形全程回放再现。
2.3 全生命周期的状态监测800B系列保护装置具有全面的软硬件自检及防护功能，在保护装置的运行中周期性进行CPU插件上各元器件的自检工作，实时监视电源插件的工作状态，及时将各种自检信息上送监控系统。
2.4 可靠的抗干扰措施限于目前电子式互感器的技术发展和应用水平，针对应用中多次出现的各种异常可导致保护误动的模拟量数据干扰，保护装置通过时域识别和频域分析相结合的方法能够有效的避免采集回路不正常工作产生的异常数据对保护的干扰。
负控终端作业手册及接线规范二、负荷管理终端安装主要工序作业指导书1、勘察现场及施工准备作业指导书技术要点：（1）认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。
（2）根据客户供电计量情况，确定终端型号。
（3）确定终端采集量（脉冲、485、CT、PT）是否满足接入条件。
（4）自动分闸控制触点的选取必须合理、正确。
（5）确保工器具及终端、材料的配备齐全、合格。
作业流程：（1）确定终端型号及安装方式1）工作负责人必须勘察现场，并填写《现场勘察、施工技术设计书》。
2）根据现场实地勘察，判断客户供电计量方式属于高压计量或低压计量。
3）查看客户电表的型号、接线方式和PT 电压等级（3×4 220V/380V 、3×3 100V 、3×4 57.5V/100V ）。
4）根据电表的型号、接线方式和PT电压等级，确定应安装的终端型号（其接线方式和PT电压等级应与电表的相一致）。
5）确定终端安装位置，判断计量盘内是否有位置安装。
6）计量盘无位置安装终端时，按以下方法确定安装位置：a）原则上选择在计量盘临近屏内位置。
但终端安装运行后必须与原有运行设备不会互相造成不良影响。
b）在方便敷设电缆的合适室内墙上安装。
7）检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。
8）确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的，钻孔时是否需要将高压或低压电源停运。
9）现场有无失压计时仪。
10）填写《现场勘察、施工技术设计书》相关内容（2）确定终端采集量（脉冲、485、CT、PT）1）确定客户电度表脉冲端口是否被占用，若已占用者，暂不接入脉冲采集线。
2）确定客户电度表485信号采集端口是否被占用，若已占用者，暂不接入485信号采集线。
3）确定现场条件是否满足终端串接CT回路。
a）高压计量客户电表若无接线盒、接线盒残旧或电表CT回路接线复杂，暂不将CT回路串接入终端。

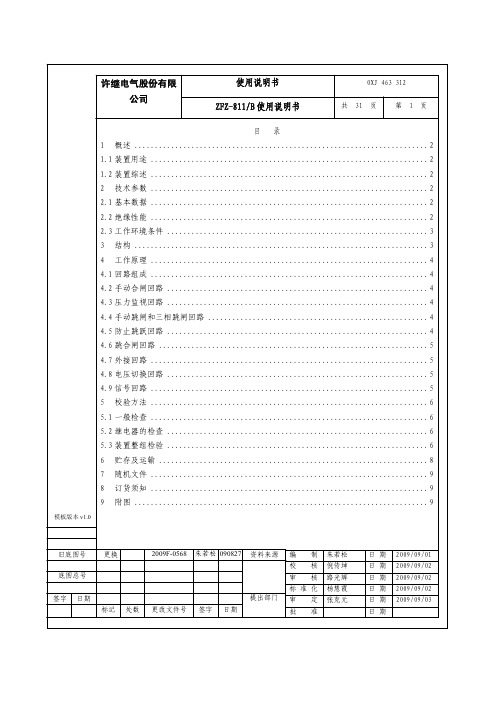

0XJ 463 312第 2 页共 31 页旧底图总号底图总号签字日期1 概述1.1装置用途装置作为分相断路器操作的辅助控制回路，适用于220KV及以上具有单跳闸线圈的一台断路器控制操作之用。
1.2装置综述装置共一层箱，包括十六个插件，均采用插件形式，保证了配置的灵活方便，各插件有六个电压切换插件及ZJ 备用继电器回路插件，TXJ信号回路插件，HHJ、ZHJ、SHJ合闸继电器回路插件，TBJ防跳继电器回路插件，TJR、TJQ、STJ、TJF三跳继电器回路插件，HWJ合位继电器回路插件，TWJ跳位继电器回路插件， YJJ压力监视回路插件。
装置除能正确反映跳、合情况还设有防止跳跃的防跳闭锁继电器TBJ，利用其本身特点和触点不同的回路连接能防止断路器多次“跳—合”现象。
同时，可实现电压的自动切换，保证双母线（带旁路）接线系统上所连接的电气元件在运行时，其一次系统和二次系统相对应，以免保护及自动装置发生误动或拒动。
为了防止在运行中由于控制跳闸的气(液)压触点接触不良造成气(液)压闭锁环节失灵，压力监视继电器1YJJ、2YJJ、3YJJ、4YJJ还设有预告信号。
2技术参数2.1基本数据2.1.1额定数据a.直流电压：220V或110V；b.跳闸保持电流：0.25A、0.5A、1A；c.合闸保持电流：0.25A、0.5A、1A。
注：1A及1A以上选用1A规格2.1.2装置功率消耗在额定直流电压下，直流电压回路功率消耗正常情况下不大于60W。
2.1.3触点性能装置的出口触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为50W，长期允许通过电流为5A。
装置的信号触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为30W，长期允许通过电流为3A。
2.1.4装置约重20kg。
2.2绝缘性能2.2.1绝缘电阻装置所有电路对外壳及电气上无联系的各电路之间的绝缘电阻在正常校验的标准大气条件下，不小于100MΩ。
WYD-803调试说明一．远动装置IP地址的修改及设置1．将WYD-803装置接上键盘、鼠标和显示器，在装置上直接设置IP地址。
需要注意的是：设置完IP后，要运行一次regsave.exe进行系统保存；否则系统下次重起后又恢复为原来的设置，使本次设置无效！步骤如下：1）.设置IP地址:打开My Computer→Controlpanel→Network and Dial-UP Co…→PCI-PTL81391→更改IP地址为10.100.100.3→PCI-PTL81392→更改IP地址为11.100.100.32）.更换FTP目录及注册：Start→Programs→Advantech→UNO Configuration utility →选择Misc→Save→点击 Ftp Server root……更换目录为HardDisk→Save→OK3）.重新启动系统：Start→Programs→Advantech→UNO Configuration utility→Misc→Reboot2．远程登陆修改远动装置的IP地址及设置使用远程登陆时，事先需要知道至少其中一个网口的IP地址。
如下图4-1为WIN2000机图4-1 WYD-800远程登陆界面器IE浏览器登陆到远动装置的界面，IE浏览器地址栏输入的远程地址为：http://10.10.70.47/networkAdmin，登陆时，用户名：ADMIN，密码：admin。
首先，在登陆界面上选择“Advanced”菜单或点击“Advanced Setting”栏，如下图4-2所示。
将所有网卡的绑定属性设为“Private”，然后点击“Submit”使之生效。
图4-2 WYD-800远程高级设置界面随后，在界面上选择“Network”菜单，即可以对远动装置的各个网卡的IP地址、子网掩码以及网络中主机名称逐一进行设定和提交，如图4-3所示。
图4-3 WYD-800远程网络设置界面设置FTP文件夹按照下图的界面设置FTP路径及登陆方式，然后单机Submit，之后从启WYD即可：二远动软件配置1．文件上传1.1.登陆FTP://10.100.100.3将WYD-803系统安装文件上传上去,再让C://RTU/output目录下的文件rtu 和startup上传上去, 将原来相同的文件删除. 值得注意的是：在上传文件时，不能文件覆盖，请先删除再拷贝；2．连接WYD-8032.2.方法同WYD-802三. WYD-803串口RS232/422/485设置说明1．WYD-803共八个串口，COM1、COM2为标准RS232，COM3~COM8默认设置为RS232，如需用RS485，需跳线设置。
DS-DWK 电压无功控制器使用说明书北京四方腾泰电力科技有限公司1、用途及适用范围安装于变电站内的控制屏上，适用于6KV、10KV、27.5KV、35KV的电网中对并联可控电抗器进行电压无功综合控制，以满足电网无功功率供需平衡，改善供电电压质量，减少电能损耗。
本控制器通过控制可控硅的导通角，调节加在可控电抗器上的直流偏磁的大小，从而电抗器磁路的饱和程度就得以控制，达到控制电抗器输出容量的目的。
对应的电抗器的容量在0~100%连续可调。
可以和电容器联合提供正负可调的无功功率，其调整的范围由配装的并联电抗器和并联电容器的容量决定。
电压无功综合控制，其含义就是在电压处于允许的范围内时，以控制无功为主，保证功率因数在设定的范围内，而当电压超出范围时则不再以保证功率因数为主而改为以电压为主来调节可控电抗器输出的无功功率。
因为可以控制输出感性无功功率连续可调，并具有很快的响应时间、很高的精度控制功率因数和系统电压，功率因数可以控制达到0.99，仅此网损就可以降低20%左右。
装置采用通讯通道：1路RS-485接口,经总控单元和变压器监控装置、电容器保护监控装置相联，通讯规约可选为IEEE 870-5-101协议或为MODBUS协议。
2、特点☆加强型单元机箱，按抗强振动、强干扰设计，特别适应于恶劣环境。
☆集成电路全部采用工业品或军品级，使得装置有很高的稳定性和可靠性。
☆采用32 位MCU作为主CPU，配置大容量的RAM 和Flash Memory；数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。
☆ 采用14 位A/D 作为数据采集，数据采集每工频周期36 点，测量精度高。
☆ 采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。
☆ 可灵活设置系统及可控电抗器参数。
☆ 大容量的信息记录：可保存不小于100 个最近发生的历史报告，掉电保持，便于事故分析。
☆ 可选101 规约和CDT规约，设有RS-485 通信接口；组网经济、方便，可直接与微机监控或保护管理机联网通讯。
DTSD/DSSD566型三相多功能表操作说明书（111）河南许继仪表公司2007年10月目录一、外形说明 (2)1、外形图 (2)2、按键说明 (2)3、液晶显示屏内容 (3)4、功能端子 (3)5、电源端子接线图 (4)6、电表安装正确的判定 (5)二、后台程序安装注意事项 (6)三、后台软件的操作 (6)1、登录 (6)2、建立分组 (7)3、建立电表 (7)四、后台常用设置项目操作 (8)1．时区时段的设置 (8)2．循显项目设置 (10)3．电压考核上下限、失压失流判断方式、计量方式设置 (10)4．负荷曲线设置 (11)5．报警项、多功能口输出类型设置 (11)6．需量周期、滑差时间、自动抄表日、负荷代表日、功率限额设置 (12)7．电表校时 (12)8．设置表地址 (13)9．修改波特率 (14)10．清需量 (15)五．掌机程序安装 (15)1.让掌上电脑进入通讯界面 (15)2．把程序写入掌上电脑 (16)六、掌机设置操作 (18)1．开机进入掌机程序 (18)2.设表 (18)3.掌机校时 (19)4超级设置 (20)七、常见故障排除 (22)1．电表报警 (22)2．接线错误（电压电流） (23)3.电量少计 (24)4．485通讯不成功排除方法 (24)八、红外遥控器使用说明 (25)九、检表注意事项 (26)十、附录 (28)一、外形说明1、外形图翻开中间的翻盖在表的右下方有一电池槽，槽内安装有两节3.0V锂电池，供停电抄表用，同时还用于停电时给单片机供电，维持内部数据不变及时钟运行（电表内另有3.6V的时钟电池）。
在电池槽的底部有电池的正、负极性标志，安装时注意电池的正、负极方向。
注意：通常翻盖是需要用铅封保护的，防止非法用户对电表进行破坏。
2、按键说明上翻按键:液晶显示项向上面翻页.下翻按键:液晶显示项向下面翻页.中间按键：该键主要作为功能键使用，持续按动2～5秒可在键显模式和全显模式之间切换；在全显模式按动该键可以在数据的大项、小项之间切换。
河南许继信息有限公司菜单Cos∮；设置参数时，光标向右移动一位。
显示；U L U N LU L U NL 图中的开关是K，是为了控制器断电用的，当需要维修补偿柜时，应先断开开键进行翻页显示，和轮显显示的顺序一样，当超过一分钟无按键操作时，切换到自动轮显模式。
参数如上图所示：①COSφ，②电压（V），③千瓦（kw），④千乏（kvar ），⑥电流（A），⑦电压谐波（THDu）,⑧电流谐波（THDi）。
此模式下，将自动控制电容器投切。
手动方式键，确认进入“手动”状态。
如下图所示。
按键往左移一路，按键右移一路。
按键投入，再按一次键切除；键，按两次 键选择“设置”状态，按 在设置模式中，按位循环选择，按 键，确认和保存当前设置值并进入下一项的设置。
在设置状态下分别输入P001，P002进入两部分的设置模式（P000是产品版本号，用户不需设置此项）。
（1）P001 参数 在设置面板输入P001，按键，进入参数设置。
开机上电后，按 键移到自动，再按 键进入自动菜单，如下图所示。
按 键依次显示：相状态（负载，电压，电压谐波，电流谐波）， 按 键逐步增加路数，按 键数字右移一位，按 键确认路数。
分别设置补路数，一组电容器要设 开机上电后，按两次 键移到手动，再按 键进入手动菜单，如下图所示。
在“手动”状态中，按 键往左移一路，按 键右移一路。
按 键投入，再按一次 键切除；如果显示“投入”，表示小黑方块的这路已处于投入的状态，这时按 键就切除了。
如果显示“切除”，表示闪烁的这路已处于切除状态，按 键就投入了。
按 退出手动状态，这时，已经投入的各路全部切除。
参数设置 开机上电后，按 键进入设置菜单，如下图所示。
共补时设置：即同一组电容器的重复投切延时，按 键逐步设置切除延电流变比设置：即取样的电流互感器变比，按 键逐步设置电流倍率，按时的时间，按 键确认。
用接触器投切电容时，这项通常设三：常见故障处理容容量，按 键逐步设置单台千乏值，按 键确认。
负控终端操作手册河南许继仪表有限公司二零一零年七月目录一、名词解释 (3)二、许继大用户负荷管理系统概述 (4)三、工作原理 (4)四、功能说明 (4)4.1 显示功能 (4)4.2 上行通讯方式 (5)五、负控终端分类 (7)六、XJT-500/f型负控终端介绍 (8)6.1 终端面板介绍 (8)6.2硬件安装 (10)6.2.1 终端安装 (10)6.2.2 终端接线 (11)6.3终端调试说明 (13)6.3.1 使用掌机对终端参数进行设置 (13)6.3.2 液晶面板操作 (19)6.4现场终端的调试流程： (27)七、国网负控终端介绍 (28)7.1 负控状态指示 (28)7.1.4终端分类和类型标识代码 (31)7.1.5 GPRS上线建立TCP连接的AT指令流程图 (32)7.1.6 协议介绍：DL/T645-2007协议 (32)7.1.7 接线 (34)八、GPRS流量估算方法 (35)一、名词解释负控负控终端主要电力线路的负荷监测、控制及远程抄表，是城市和农村电网用电现场服务于管理系统及负荷管理系统中的重要终端设备。
手持设备手持设备（或称手持抄表终端）是指能够近距离直接与电能表、负控终端及计算机设备进行数据交换的设备。
终端地址系统中终端设备的地址编码，简称终端地址。
系统广播地址系统中所有终端都应该响应的地址编码。
终端组地址具有某一相同属性的终端群组编码，如属于同一行业、同一变电站、同一线路，响应同一个命令。
主站地址主站中具有通信需求的对象（如工作站、应用功能模块等）的编码。
电能示值电能表计度器电能示值的简称。
测量点指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点，当物理上相同的一个电气连接点被多个装置所测量，或者被一个装置所测量但通过多种方式被传递到终端时，按照多个测量点计，每个测量点具有唯一的逻辑定位编码，是该装置在终端的参数配置、数据应用的唯一对象标识。
总加组指相关的各测量点的某一同类电气量值按设置的加或减运算关系计算得到的数值。
负控终端操作手册河南许继仪表有限公司二零一零年七月目录一、名词解释 (3)二、许继大用户负荷管理系统概述 (4)三、工作原理 (4)四、功能说明 (4)4.1 显示功能 (4)4.2 上行通讯方式 (5)五、负控终端分类 (7)六、XJT-500/f型负控终端介绍 (8)6.1 终端面板介绍 (8)6.2硬件安装 (10)6.2.1 终端安装 (10)6.2.2 终端接线 (11)6.3终端调试说明 (13)6.3.1 使用掌机对终端参数进行设置 (13)6.3.2 液晶面板操作 (19)6.4现场终端的调试流程： (27)七、国网负控终端介绍 (28)7.1 负控状态指示 (28)7.1.4终端分类和类型标识代码 (31)7.1.5 GPRS上线建立TCP连接的AT指令流程图 (32)7.1.6 协议介绍：DL/T645-2007协议 (32)7.1.7 接线 (34)八、GPRS流量估算方法 (35)一、名词解释负控负控终端主要电力线路的负荷监测、控制及远程抄表，是城市和农村电网用电现场服务于管理系统及负荷管理系统中的重要终端设备。
手持设备手持设备（或称手持抄表终端）是指能够近距离直接与电能表、负控终端及计算机设备进行数据交换的设备。
终端地址系统中终端设备的地址编码，简称终端地址。
系统广播地址系统中所有终端都应该响应的地址编码。
终端组地址具有某一相同属性的终端群组编码，如属于同一行业、同一变电站、同一线路，响应同一个命令。
主站地址主站中具有通信需求的对象（如工作站、应用功能模块等）的编码。
电能示值电能表计度器电能示值的简称。
测量点指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点，当物理上相同的一个电气连接点被多个装置所测量，或者被一个装置所测量但通过多种方式被传递到终端时，按照多个测量点计，每个测量点具有唯一的逻辑定位编码，是该装置在终端的参数配置、数据应用的唯一对象标识。
总加组指相关的各测量点的某一同类电气量值按设置的加或减运算关系计算得到的数值。
数据单元标识用于表示一个或一组信息点的一种或一组信息类型的标识。
信息点表示参数或数据的对象信息，如测量点、总加组、控制轮次、直流模拟量分路等。
信息类表示参数或数据的分类信息，一个信息类可以是一种参数或数据，也可以是一组参数或数据的集合。
任务规定终端在指定时间或条件下执行所需的操作序列。
通信流量指由终端以本数据传输协议完整报文帧为基础统计的，与主站间的接收与发送报文帧的累计字节数。
二、许继大用户负荷管理系统概述建立大用户负荷管理系统，可以实现大用户远程自动抄表和负荷现场管理，提高用电监测及负荷管理水平，为加强电力需求侧管理提供重要的技术支持。
系统具有三大功能，即：数据采集、计量监测及报警和负荷控制。
通过这三大功能，提高用电的效率和改善用电的方式，在满足同样用电功能的同时减少电量消耗和电力需求。
改善电网负荷曲线形状，使电力负荷较为均衡的使用，以提高电网运行的经济性和安全性。
三、工作原理终端通过上行信道与主站通讯，接受主站的指令，向主站传送电量等数据或根据主站指令与用户电能表通讯，设置、抄读用户电能表或总表的相关参数、电量数据等；负控终端通过RS485与用户电能表通信，收集电量信息，并上传到主站。
四、功能说明4.1 显示功能1、LCD显示：用户可根据需要选配带背光的160×160点阵显示器，显示负控的工作状态、参数、事件信息维护信息等；按键查询负控的参数、事件信息、维护信息等；按键设置的参数、维护信息等。
2、LED显示：负控的工作状态、通讯状态、GPRS模块的工作状态等均有相应的发光二极管显示。
4.2 上行通讯方式1、红外通讯方式：可通过红外接口设置负控终端的参数，抄读电量数据等。
2、GPRS、CDMA 、网络、短信等通信方式：实现负控和主站之间的通讯，用户可根据需要选择GPRS、CDMA 、网络等通讯模块，将负控的上行信道配置成GPRS、CDMA 、网络、短信等通讯方式。
4.3 交流模拟量采集可以选配电压、电流等模拟量采集功能，测量电压、电流、功率、功率因数等。
4.4 状态量采集终端实时采集开关位置状态和其他状态信息，发生变位时计入内存并可在最近一次主站查询时向其发送该变位信号或者终端主动上报。
4.5、参数设置和查询功能可远程及通过本地红外口设置：1、时钟召测和对时命令。
2、终端行政区码及地址、IP地址等参数的设置。
3、可查询GPRS上网调试信息等。
4.6 数据采集1、终端以RS485接口进行抄表，每路最大支持8路电能表。
2、负荷数据采集：主站定时自动采集和处理终端的总及分相有功功率、无功功率等数据，生成日、月总功率负荷曲线，功率最大/最小值及出现时间、最大需量及出现时间等。
3、电能量数据采集：采集正反向有/无功，四象限及分时（4费率）电能量，生成有功及无功点能量曲线。
4、实时数据采集：采集电压，电流、断相数据，时钟，运行情况等实时信息，方便管理和掌握现场情况。
4.7 数据存储1、历史日数据：终端将采集的数据在日末（次日零点）形成各种历史日数据，并保存最近30天日数据。
终端可以按照设定的冻结间隔（15min、30min、45min、60min）形成各类冻结曲线数据，并保存最近30天曲线数据。
2、抄表日数据：终端将采集的数据在设定的抄表日及抄表时间形成抄表日数据，并保存最近12次抄表日数据。
3、历史月数据：终端将采集的数据在月末零点（每月1日零点）生成各种历史月数据，并保存最近12个月的月数据。
4.8 控制终端的控制功能主要分为功率定值控制、电量定值控制、费率定值控制、保电/剔除、远方控制这四大类。
1、功率定值控制主站向终端下发功率控制投入命令及参数，终端在所定限值范围内监测实时功率，当不在保电状态时，功率达到限值则自动执行功率定值闭环控制功能，执行跳闸。
功率定值控制解除或控制时段结束后，终端允许用户合上由于功率定值控制引起的跳闸开关。
功率定值闭环控制根据控制参数不同分为时段功控、厂休功控、营业报停功控和当前功率下浮控等控制类型。
控制的优先级由高到低是当前功率下浮控、营业报停功控、厂休功控、时段功控。
若多种功率控制类型同时投入，只执行优先级最高的功率控制类型。
在参数设置、控制投入或解除以及控制执行时应有音响（或语音）告警通知用户。
各类功率控制定值先要和保安定值比较，如大于保安定值就按功率控制定值执行，小于保安定值就按保安定值执行。
时段功控控制过程：a）主站依次向专变采集终端下发功控时段、功率定值、定值浮动系数、告警时间、控制轮次等参数，终端收到这些命令后设置相应参数。
b）主站向专变采集终端下发时段功控投入命令，终端收到该命令后显示“时段功控投入”状态，当不在保电状态时，终端在功控时段内监测实时功率，自动执行功率定值控制功能。
控制过程中应在显示屏上显示定值、控制对象、执行结果等。
c）控制时段结束或时段功控解除后，应有音响（或语音）通知客户，允许客户合上由于时段功控引起的跳闸开关。
厂休功控控制过程：a）主站向专变采集终端下发厂休功控参数（功率定值、控制延续时间等）以及控制轮次等，终端收到这些命令后设置相应参数。
b）主站向专变采集终端下发厂休功控投入命令，终端收到该命令后显示“厂休功控投入”状态，当不在保电状态时，终端在厂休日监测实时功率，自动执行功率定值控制功能。
控制过程中应在显示屏上显示定值、控制对象、执行结果等信息。
c）控制时段结束或厂休功控解除后，应有音响（或语音）通知客户，允许客户合上由于厂休功控引起的跳闸开关。
营业报停功控控制过程：a）根据客户申请营业报停起、止时间，主站向专变采集终端下发营业报停功控参数，终端收到这些命令后设置相应参数。
b）主站向专变采集终端下发营业报停功控投入命令，终端收到该命令后显示“营业报停功控投入”状态，当不在保电状态时，终端在报停时间内监测实时功率，自动执行功率定值控制功能,并在显示屏上显示相应信息。
c）营业报停时间结束或营业报停功控解除后，应有音响（或语音）通知客户，允许客户合上由于营业报停功控引起的跳闸开关。
当前功率下浮控控制过程：a）主站向专变采集终端下发功率下浮控的功率计算滑差时间M（min）、定值下浮系数k ％等参数。
终端收到这些参数后计算当前功率定值。
b）专变采集终端收到当前功率下浮控制投入命令后，显示“当前功率下浮控投入”状态，终端不在保电状态时，自动执行功率定值控制功能，直至实时功率在当前定值之下。
c）当前功率下浮控解除或控制时段结束后，终端有音响（或语音）通知客户，允许客户合上由于当前功率下浮控引起的跳闸开关。
功率控制的投入或解除专变采集终端应能由主站远方投入或解除其功率定值闭环控制的功能，并有音响（或语音）告警通知客户和在显示屏上显示状态。
功控解除，应自动撤消由功率定值闭环控制引起的跳闸控制，并有音响（或语音）通知客户。
当专变采集终端处于保电状态时，不执行功率定值闭环控制的跳闸。
2、电能量控制电能量定值控制主要包括月电控、购电量（费）控等类型。
月电控控制过程：a)主站依次向专变采集终端下发月电能量定值、浮动系数及控制轮次等参数设置命令，专变采集终端收到这些命令后设置月电能量定值、浮动系数及控制轮次等相应参数，并有音响（或语音）告警通知客户。
b)主站向专变采集终端下发月电控投入命令，终端收到该命令后显示“月电控投入”状态，监测月电能量，自动执行月电能量定值闭环控制功能，闭环控制的过程中应在显示屏上显示定值、控制对象、执行结果等信息。
c)月电控解除或月末24时，终端允许客户合上由于月电控引起的跳闸开关。
购电控控制过程：a）主站向专变采集终端下发购电量(费）控参数设置命令，包括购电单号、购电量（费）值、报警门限值、跳闸门限值、各费率时段的费率等参数，终端收到这些参数设置命令后设置相应参数，并有音响（或语音）告警通知客户。
b）主站向专变采集终端下发购电量(费）控投入命令，终端收到该命令后显示“购电控投入”状态，自动执行购电量(费）闭环控制功能。
终端监测剩余电能量，如剩余电能量(或电费）小于设定的告警门限值，应能发出音响告警信号；剩余电能量(或电费）小于设定的跳闸门限值时，按投入轮次动作输出继电器，控制相应的被控负荷开关。
c）专变采集终端自动执行购电量（费）定值闭环控制的过程中应在显示屏上显示剩余电能量、控制对象、执行结果等信息。
d）购电量（费）控解除或重新购电使剩余电能量(或电费）大于跳闸门限时，专变采集终端允许客户合上由于购电量（费）控引起的跳闸开关。
3、保电和剔除终端接收到主站下发的保电投入命令后，进入保电状态，自动解除原有控制状态，并在任何情况下均不执行跳闸命令。
终端接收到主站的保电解除命令，恢复正常执行控制命令。
在终端上电或与主站通信持续不能连接时，终端应自动进入保电状态，待终端与主站恢复通信连接后，终端自动恢复到断线前的控制状态。
