电力运行五防参考文本

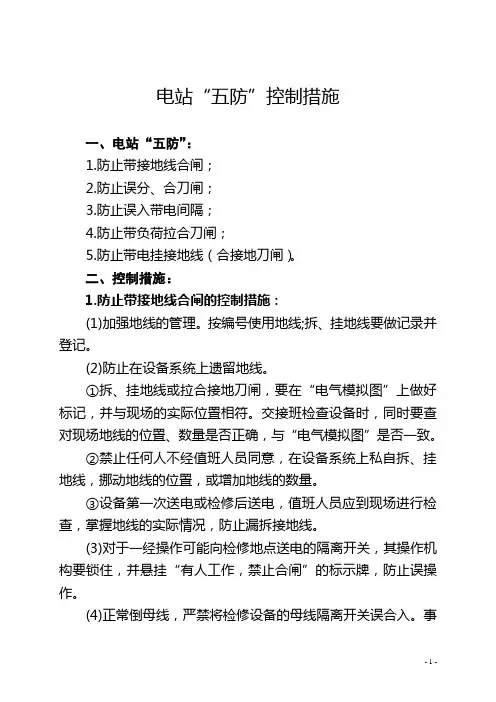

电站“五防”控制措施一、电站“五防”：1.防止带接地线合闸；2.防止误分、合刀闸；3.防止误入带电间隔；4.防止带负荷拉合刀闸；5.防止带电挂接地线（合接地刀闸）。

二、控制措施：1.防止带接地线合闸的控制措施：(1)加强地线的管理。

按编号使用地线;拆、挂地线要做记录并登记。

(2)防止在设备系统上遗留地线。

①拆、挂地线或拉合接地刀闸，要在“电气模拟图”上做好标记，并与现场的实际位置相符。

交接班检查设备时，同时要查对现场地线的位置、数量是否正确，与“电气模拟图”是否一致。

②禁止任何人不经值班人员同意，在设备系统上私自拆、挂地线，挪动地线的位置，或增加地线的数量。

③设备第一次送电或检修后送电，值班人员应到现场进行检查，掌握地线的实际情况，防止漏拆接地线。

(3)对于一经操作可能向检修地点送电的隔离开关，其操作机构要锁住，并悬挂“有人工作，禁止合闸”的标示牌，防止误操作。

(4)正常倒母线，严禁将检修设备的母线隔离开关误合入。

事故倒母线，要按照“先拉后合”的原则操作，即先将故障母线上的母线隔离开关拉开，然后再将运行母线上的母线隔离开关合入，严禁将两母线的母线隔离开关同时合入并列，使运行的母线再短路。

(5)设备检修后的注意事项：①检修后的隔离开关应保持在断开位置，以免接通检修回路的地线，送电时引起人为短路。

②防止工具、仪器、梯子等物件遗留在设备上，送电后引起接地或短路。

③送电前，坚持摇测设备绝缘电阻。

万一遗留地线，通过摇绝缘可以发现。

2.防止误分、合刀闸的控制措施：(1)倒闸操作发令、接令或联系操作，要正确、清楚，并坚持重复命令，有条件的要录音。

(2)操作前进行三对照，操作中坚持三禁止，操作后坚持复查。

整个操作要贯彻五不干。

1)三对照：①对照操作任务、运行方式，由操作人填写操作票；②对照“电气模拟图”审查操作票并预演；③对照设备编号无误后再操作。

2)三禁止：①禁止操作人、监护人一齐动手操作，失去监护；②禁止有疑问盲目操作；③禁止边操作、边做与其无关的工作(或聊天)，分散精力。

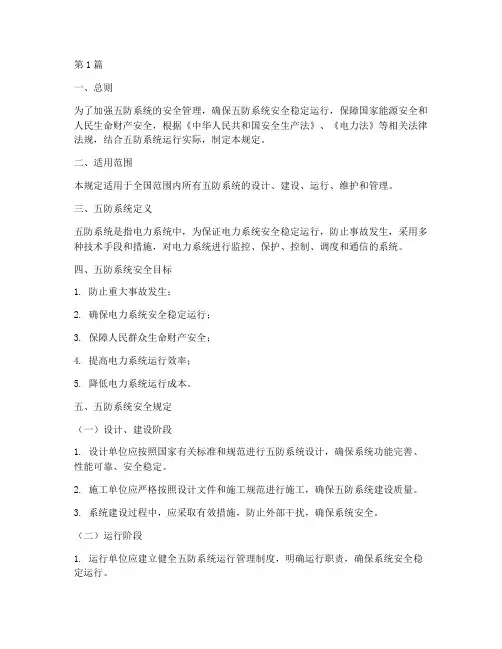

第1篇一、总则为了加强五防系统的安全管理，确保五防系统安全稳定运行，保障国家能源安全和人民生命财产安全，根据《中华人民共和国安全生产法》、《电力法》等相关法律法规，结合五防系统运行实际，制定本规定。

二、适用范围本规定适用于全国范围内所有五防系统的设计、建设、运行、维护和管理。

三、五防系统定义五防系统是指电力系统中，为保证电力系统安全稳定运行，防止事故发生，采用多种技术手段和措施，对电力系统进行监控、保护、控制、调度和通信的系统。

四、五防系统安全目标1. 防止重大事故发生；2. 确保电力系统安全稳定运行；3. 保障人民群众生命财产安全；4. 提高电力系统运行效率；5. 降低电力系统运行成本。

五、五防系统安全规定（一）设计、建设阶段1. 设计单位应按照国家有关标准和规范进行五防系统设计，确保系统功能完善、性能可靠、安全稳定。

2. 施工单位应严格按照设计文件和施工规范进行施工，确保五防系统建设质量。

3. 系统建设过程中，应采取有效措施，防止外部干扰，确保系统安全。

（二）运行阶段1. 运行单位应建立健全五防系统运行管理制度，明确运行职责，确保系统安全稳定运行。

2. 运行人员应具备相应的资质和技能，熟悉五防系统运行规程，确保操作正确。

3. 定期对五防系统进行检查、维护和保养，确保系统设备完好、性能稳定。

4. 对五防系统进行实时监控，发现异常情况及时处理，防止事故发生。

5. 对五防系统进行定期演练，提高运行人员应对突发事件的能力。

6. 建立健全应急预案，针对可能发生的各类事故，制定相应的应急措施。

（三）维护阶段1. 维护单位应按照维护规程对五防系统进行定期维护，确保系统正常运行。

2. 维护人员应具备相应的资质和技能，熟悉五防系统维护规程，确保维护质量。

3. 维护过程中，应采取有效措施，防止对系统设备造成损坏。

4. 对维护过程中发现的问题，应及时报告并采取措施予以解决。

（四）管理阶段1. 电力企业应建立健全五防系统管理组织机构，明确管理职责。

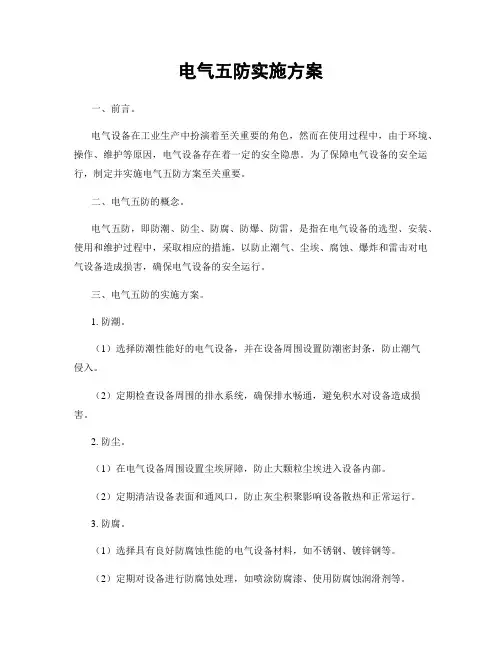

电气五防实施方案一、前言。

电气设备在工业生产中扮演着至关重要的角色，然而在使用过程中，由于环境、操作、维护等原因，电气设备存在着一定的安全隐患。

为了保障电气设备的安全运行，制定并实施电气五防方案至关重要。

二、电气五防的概念。

电气五防，即防潮、防尘、防腐、防爆、防雷，是指在电气设备的选型、安装、使用和维护过程中，采取相应的措施，以防止潮气、尘埃、腐蚀、爆炸和雷击对电气设备造成损害，确保电气设备的安全运行。

三、电气五防的实施方案。

1. 防潮。

（1）选择防潮性能好的电气设备，并在设备周围设置防潮密封条，防止潮气侵入。

（2）定期检查设备周围的排水系统，确保排水畅通，避免积水对设备造成损害。

2. 防尘。

（1）在电气设备周围设置尘埃屏障，防止大颗粒尘埃进入设备内部。

（2）定期清洁设备表面和通风口，防止灰尘积聚影响设备散热和正常运行。

3. 防腐。

（1）选择具有良好防腐蚀性能的电气设备材料，如不锈钢、镀锌钢等。

（2）定期对设备进行防腐蚀处理，如喷涂防腐漆、使用防腐蚀润滑剂等。

4. 防爆。

（1）根据实际使用环境选择防爆等级符合要求的电气设备。

（2）严格执行防爆操作规程，禁止在易爆环境下使用非防爆设备。

5. 防雷。

（1）安装避雷设备，如避雷针、避雷带等，保护电气设备免受雷击。

（2）定期检查避雷设备的接地情况，确保接地良好，提高防雷效果。

四、总结。

电气五防实施方案的制定和执行，对于保障电气设备的安全运行具有重要意义。

只有不断加强对电气设备的防潮、防尘、防腐、防爆、防雷工作，才能有效减少电气设备的故障率，延长设备的使用寿命，确保生产安全和生产效率。

以上就是电气五防实施方案的相关内容，希望能够对大家有所帮助。

同时也希望大家能够认真执行这些方案，保障电气设备的安全运行。

电气五防管理制度范文电气五防是指在电气设备运行和维护过程中，应采取的措施来预防和控制火灾、爆炸、触电、电磁辐射和静电等五种灾害。

为了有效管理和落实电气五防工作，制定并执行电气五防管理制度是非常必要的。

以下是一份电气五防管理制度范本，供参考。

第一章总则第一条为了确保电气设备的安全运行，维护人员在维修和操作过程中的安全，以及预防和控制五种灾害的发生，制定本电气五防管理制度。

第二条本制度适用于本单位的所有电气设备、维修、操作和管理人员。

第三条本制度的宗旨是预防为主、综合治理、科学管理、逐步完善。

第四条本制度涉及的主要内容包括电气设备的维修、操作、检查、验收、培训、安全教育等。

第二章维修管理第五条所有电气设备的维修工作必须由经过培训合格的维修人员进行，不得擅自操作。

第六条维修人员在维修电气设备时，必须遵守以下规定：1.切断电源并进行电气隔离，确保工作场所的安全。

2.佩戴防静电服、防静电手套等个人防护装备。

3.定期检查和维护维修设备，确保其正常工作。

4.按照维修操作规程进行操作，不得随意更改电气设备的接线和参数。

第七条维修人员在维修结束后，必须对设备进行安全检查，并填写维修记录，以备日后参考。

第八条维修人员在维修过程中如发现电气设备存在安全隐患，应及时报告上级领导，并采取紧急措施予以排除。

第三章操作管理第九条所有电气设备的操作工作必须由持证上岗、经过培训合格的操作人员进行，不得擅自操作。

第十条操作人员在操作电气设备时，必须遵守以下规定：1.了解设备的操作手册和安全注意事项，按照要求进行操作。

2.佩戴个人防护装备，确保自身的安全。

3.定期检查设备的运行状态，如发现异常情况应及时处理或报告上级领导。

第十一条操作人员必须严格遵守操作规程，禁止超负荷、违章操作和擅自改变设备参数。

第十二条操作人员在操作结束后，必须切断电源，并及时清理操作现场，确保设备周围环境整洁。

第四章检查与验收管理第十三条定期对电气设备进行检查，发现问题及时进行修复或更换。

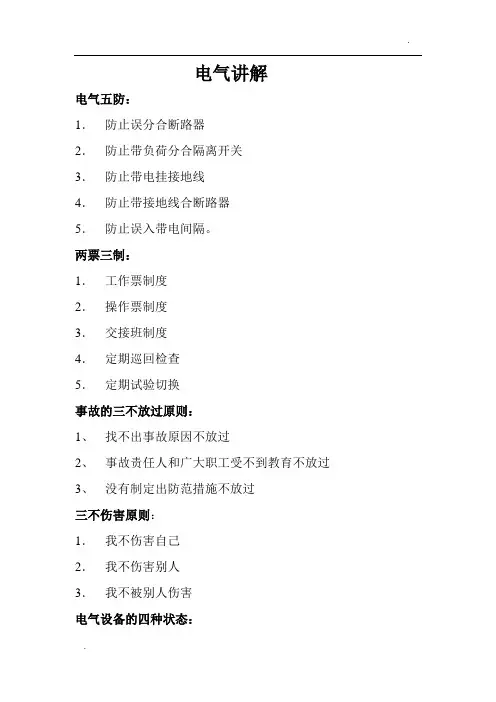

电气讲解电气五防：1．防止误分合断路器2．防止带负荷分合隔离开关3．防止带电挂接地线4．防止带接地线合断路器5．防止误入带电间隔。

两票三制：1．工作票制度2．操作票制度3．交接班制度4．定期巡回检查5．定期试验切换事故的三不放过原则：1、找不出事故原因不放过2、事故责任人和广大职工受不到教育不放过3、没有制定出防范措施不放过三不伤害原则：1．我不伤害自己2．我不伤害别人3．我不被别人伤害电气设备的四种状态：1．运行：2．热备用：3．冷备用4．检修：电气运行值班人员应该具备什么样的能力？1、熟悉设备：发电机、变压器、励磁系统、PT、CT、SF6开关、继电保护、直流系统、信号回路、同期回路。

2、熟悉系统：220kV、110kV、10kV、6kV、380V、15kV、10.5kV、直流系统125V、220V大电流接地系统：中性点直接接地系统，接地短路电流很大。

小电流接地系统：中性点不接地和经消弧线圈接地的系统，发生单相接地故障时，由于不构成短路回路、接地短路电流比负荷电流小很多同期电压：检同期电压应该时待同期的发电机或者变压器设备电压与系统电压比较。

同期满足三个条件：电压、频率、相角差相同。

电气设备的倒闸操作原则１设备的停、送电操作原则１．１电气设备停、送电操作原则：停电操作时，先停一次设备，后停保护、自动装置；送电操作时，先投入保护、自动装置，后投入一次设备。

电气操作过程是事故发生率比较高的阶段，要求事故时能及时断开开关设备，使故障设备退出运行，因此，保护及自动装置在一次设备操作过程中要始终投入（操作过程中容易误动的保护及自动装置除外）。

１．２设备停电时，先断开设备各侧断路器，然后拉开断路器两侧隔离开关；设备送电时，先合上设备断路器两侧隔离开关，最后合上该设备断路器。

其目的是为了有效地防止带负荷拉、合隔离开关。

１．３设备送电时，合隔离开关及断路器的顺序是从电源侧逐步向负荷侧；设备停电时，与设备送电时顺序相反。

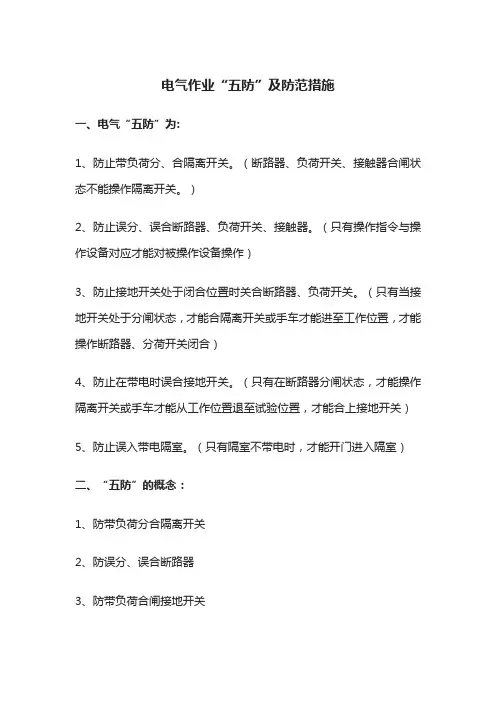

电气作业“五防”及防范措施一、电气“五防”为:1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。

（只有隔室不带电时，才能开门进入隔室）二、“五防”的概念：1、防带负荷分合隔离开关2、防误分、误合断路器3、防带负荷合闸接地开关4、防接地开关闭合时送负荷5、防误入带电间隔五防锁就是为实现以上五防措施，而安装的锁具，具体要实现五防的功能还需要配合微机五防系统或通过严格的人员五防操作规则来实现。

三、高压柜“五防”高压开关柜的“联锁”是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。

GB3906--1991《3～35千伏交流金属封闭开关设备)对此作了明确规定。

一般把“联锁”描述为：1、防止误分、误合断路器；2、防止带负荷分、合隔离开关；3、防止带电挂(合)接地线(接地开关)；4、防止带接地线(开关)合闸；5、防止误入带电间隔。

上述五项防止电气误操作的内容，简称“五防”。

四、实现“五防”的防范措施1、防止误入带电间隔。

工作小车摇到“隔离/实验”位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。

开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。

2、防止带负荷分合一、二次触头：当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。

3、防止带电挂地线：当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法打开，接地开关不能合闸。

一、电气五防电气五防为:（参考题）1、防止带负荷分、合隔离开关。

2、防止误分、误合断路器、负荷开关、接触器。

3、防止带接地线（接地刀闸）合断路器（隔离开关）。

4、防止带电挂接地线（合接地刀闸)。

5、防止误入带电间隔。

解决办法加装五防锁五防锁就是为实现以上五防措施，而安装的锁具，具体要实现五防的功能还需要配合微机五防系统或通过严格的人员五防操作规则来实现。

案例：一、1993年西山煤电古交矿区11OKV变电站停电大检修，35KV 出线柜发生一起带接地线合闸事故，造成越级跳闸至220KV站，造成矿区5个35KV站大面积停电事故，相关责任人受到了连带处罚。

案例：二、大约2004年西山煤电官地矿（高矿知道）因6KV一出线柜带符合拉下隔离，造成弧光短路，当时这个变电所断路器是少油开关，造成油开关爆炸起火，二十几台开关柜瞬间连环爆炸起火。

导致400万吨的矿井停产近1个月损失是巨大的；高压开关柜的五防高压开关柜的“联锁”（例如：地刀联锁、断路器联锁）是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。

GB3906--1991《3～35千伏交流金属封闭开关设备)对此作了明确规定。

一般把“联锁”描述为：防止误分、误合断路器；防止带负荷分、合隔离开关；防止带电挂接地线(合接地刀闸)；防止带接地线(地刀)合闸；防止误入带电间隔。

上述五项防止电气误操作的内容，简称“五防”。

“五防”装置一般司分为机械、电气和综合三类。

目前，市场上高压开关柜类型很多，大多数都有完善的联锁方式。

下面，谈几点倒闸操作的几方面问题：一．保证安全操作的组织措施和技术措施：1．组织措施；电气运行人员必须树立高度的责任感和牢固的安全思想，认真执行操作票制度和监护制度。

在进行倒闸操作时，必须是一人监护一人操作，并要求按照倒闸操作票进行四对照。

倒闸操作工作，只允许由电器值班员进行。

值班人员必须熟练掌握电器主接线及其运行方式，熟悉保护装置和自动装置的整定值等。

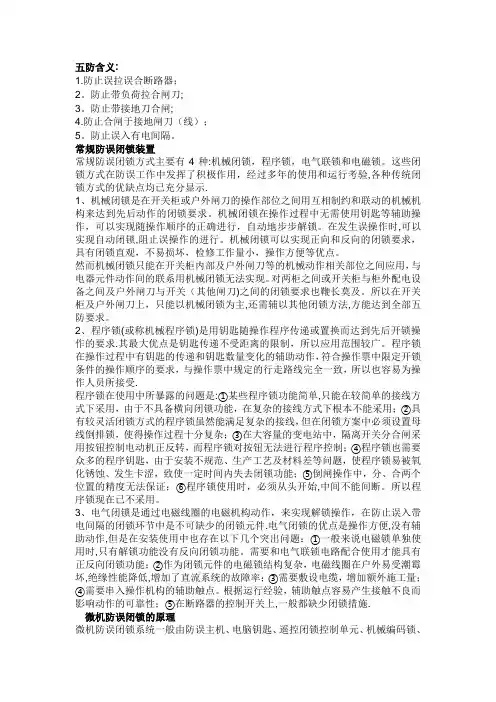

五防含义:1.防止误拉误合断路器；2。

防止带负荷拉合闸刀;3。

防止带接地刀合闸;4.防止合闸于接地闸刀（线）；5。

防止误入有电间隔。

常规防误闭锁装置常规防误闭锁方式主要有4种:机械闭锁，程序锁，电气联锁和电磁锁。

这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验,各种传统闭锁方式的优缺点均已充分显示.1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。

机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。

在发生误操作时,可以实现自动闭锁,阻止误操作的进行。

机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。

然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。

对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀)之间的闭锁要求也鞭长莫及。

所以在开关柜及户外闸刀上，只能以机械闭锁为主,还需辅以其他闭锁方法,方能达到全部五防要求。

2、程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求.其最大优点是钥匙传递不受距离的限制，所以应用范围较广。

程序锁在操作过程中有钥匙的传递和钥匙数量变化的辅助动作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的行走路线完全一致，所以也容易为操作人员所接受.程序锁在使用中所暴露的问题是:①某些程序锁功能简单,只能在较简单的接线方式下采用，由于不具备横向闭锁功能，在复杂的接线方式下根本不能采用；②具有较灵活闭锁方式的程序锁虽然能满足复杂的接线，但在闭锁方案中必须设置母线倒排锁，使得操作过程十分复杂；③在大容量的变电站中，隔离开关分合闸采用按钮控制电动机正反转，而程序锁对按钮无法进行程序控制；④程序锁也需要众多的程序钥匙，由于安装不规范、生产工艺及材料差等问题，使程序锁易被氧化锈蚀、发生卡涩，致使一定时间内失去闭锁功能；⑤倒闸操作中，分、合两个位置的精度无法保证；⑥程序锁使用时，必须从头开始,中间不能间断。

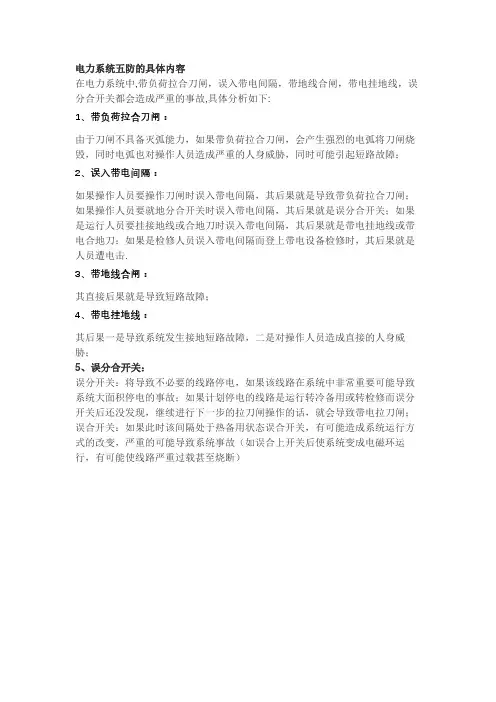

电力系统五防的具体内容
在电力系统中,带负荷拉合刀闸，误入带电间隔，带地线合闸，带电挂地线，误分合开关都会造成严重的事故,具体分析如下:
1、带负荷拉合刀闸：
由于刀闸不具备灭弧能力，如果带负荷拉合刀闸，会产生强烈的电弧将刀闸烧毁，同时电弧也对操作人员造成严重的人身威胁，同时可能引起短路故障；2、误入带电间隔：
如果操作人员要操作刀闸时误入带电间隔，其后果就是导致带负荷拉合刀闸；如果操作人员要就地分合开关时误入带电间隔，其后果就是误分合开关；如果是运行人员要挂接地线或合地刀时误入带电间隔，其后果就是带电挂地线或带电合地刀；如果是检修人员误入带电间隔而登上带电设备检修时，其后果就是人员遭电击.
3、带地线合闸：
其直接后果就是导致短路故障；
4、带电挂地线：
其后果一是导致系统发生接地短路故障，二是对操作人员造成直接的人身威胁；
5、误分合开关：
误分开关：将导致不必要的线路停电，如果该线路在系统中非常重要可能导致系统大面积停电的事故；如果计划停电的线路是运行转冷备用或转检修而误分开关后还没发现，继续进行下一步的拉刀闸操作的话，就会导致带电拉刀闸；误合开关：如果此时该间隔处于热备用状态误合开关，有可能造成系统运行方式的改变，严重的可能导致系统事故（如误合上开关后使系统变成电磁环运行，有可能使线路严重过载甚至烧断）。
