灭火器配置的计算表

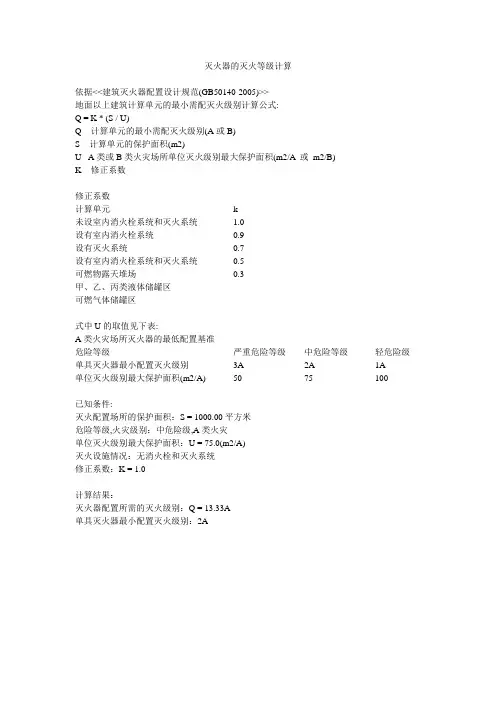

灭火器的灭火等级计算
依据<<建筑灭火器配置设计规范(GB50140-2005)>>
地面以上建筑计算单元的最小需配灭火级别计算公式:
Q = K * (S / U)
Q - 计算单元的最小需配灭火级别(A或B)
S - 计算单元的保护面积(m2)
U - A类或B类火灾场所单位灭火级别最大保护面积(m2/A 或m2/B)
K - 修正系数
修正系数
计算单元k
未设室内消火栓系统和灭火系统 1.0
设有室内消火栓系统0.9
设有灭火系统0.7
设有室内消火栓系统和灭火系统0.5
0.3
可燃物露天堆场
甲、乙、丙类液体储罐区
可燃气体储罐区
式中U的取值见下表:
A类火灾场所灭火器的最低配置基准
危险等级严重危险等级中危险等级轻危险级单具灭火器最小配置灭火级别3A 2A 1A
单位灭火级别最大保护面积(m2/A) 50 75 100
已知条件:
灭火配置场所的保护面积：S = 1000.00平方米
危险等级,火灾级别：中危险级,A类火灾
单位灭火级别最大保护面积：U = 75.0(m2/A)
灭火设施情况：无消火栓和灭火系统
修正系数：K = 1.0
计算结果：
灭火器配置所需的灭火级别：Q = 13.33A
单具灭火器最小配置灭火级别：2A。

建筑灭火器的配置参考GB50140-2005《建筑灭火器配置设计规范》、GB50016-2014《建筑设计防火规范》以及其他相关规定，然后根据实际情况配置灭火器。

（1）火车卸货区域本仓库有两条铁路线，专4线是固体货物，专5线是液体类货物，以专5线为例研究灭火器设置。

大致面积：S=30×160=4800m 2，属于B 类火灾，为严重危险级。

该卸货区域有设置消火栓和灭火系统，查规范GB50140-2005第，得K=0.7；查规范GB50140-2005得表8，得U=0.5m 2/B ，将S 、U 、K 的值代入式中得B U S KQ 67205.048007.0=⨯==。

根据实际情况决定使用推车式干粉灭火器，由GB50140-2005《建筑灭火器配置设计规范》可知灭火器最大保护半径为18m 。

布局如图4-1图4-1专5线卸货区灭火器布置图灭火器配置场所每个配置点的灭火级别：根据区域火灾类型选择推车式20kg 干粉灭火器，所以每个配置点所需的灭火器数量：具5183840≈。

因此，每个灭火器配置点选5具推车式20kg 干粉灭火器，即MFT20×5。

整个区域有8个灭火器配置点，共配置40具推车式干粉灭火器，即MFT20×40。

.该设计单元实际情况下配置的灭火器的灭火级别验算如下：B B Q t 6720732018358≥=⨯⨯=，符合第（2）储罐区灭火器设计选择罐区2为例；参考《建筑灭火器配置设计规范》第，罐区的保护面积22763m =π(4.5)×12=S ；罐区2属于B 类火灾；罐区内部设有灭火系统，查规范GB50140-2005第0.3=K ，原料罐区属于严重危险等级区域，所以根据GB50016-2014表/B 0.5m =U 2B U S KQ 8.4575.07633.0=⨯== 根据规范，得该单元推车式灭火器最大保护半径为18m 。

运用保护圆简化设计法确定灭火器设置点，具体布局如图4-2：图4-2 储罐3灭火器配置点罐区2每个配置点的理论灭火级别应为：B N Q Q e 6.15238.457===吗，. 根据罐区火灾类型以及火灾规模，选用推车式20kg 干粉式灭火器。

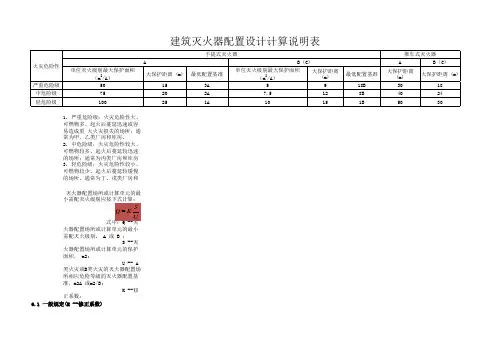

建筑灭火器配置设计计算说明表1. 严重危险级：火灾危险性大、可燃物多、起火后蔓延迅速或容易造成重 大火灾损失的场所；通常为甲、乙类厂房和库房。

2. 中危险级：火灾危险性较大、可燃物较多、起火后蔓延较迅速的场所；通常为丙类厂房和库房。

3. 轻危险级：火灾危险性较小、可燃物较少、起火后蔓延较缓慢的场所。

通常为丁、戊类厂房和库房。

S --灭火器配置场所或计算单元的保护面积， m2; U -- A 类火灾或B类火灾的灭火器配置场所相应危险等级的灭火器配置基准，m2A 或m2/B; K --修正系数：6.1 一般规定(K --修正系数) 6.1.1 用于扑救各类火灾的灭火器的最低配置基准、最小配置灭火级别和最少配置数量应按本章的有关规定执行。

6.1.2 配置在普通住宅的每具灭火器的灭火级别可比表6.2.1、表6.3.1中所规定单具灭火器最小配置灭火级别小一个级别。

6.1.3 地下建筑工程（含人民防空工程、地下铁道）中灭火器的最少配置数量应按同等使用面积的同类地面建筑的规定增加50％；古建筑、歌舞娱乐放映游艺场所中的灭火器的最少配置数量应增加100％。

6.1.4为迅速、有效地扑救高架储存设施和其它危险场所有可能发生的垂直范围的特殊火灾，可额外配置附加灭火器。

如果这些灭火器不是用来满足本章所规定的最低保护要求时，可选配灭火级别小于表6.2.1和表6.3.1中规定的最小配置灭火级别的灭火器。

6.1.5 对设有消火栓系统、灭火系统的灭火器配置场所，可按下列规定减少灭 火器的配置数量： 1. 对设有室内消火栓系统的，可相应减少10％；对仅设有室外消火栓系统的,不作减配处理。

2. 对设有灭火系统的，可相应减少30％； 3. 对同时设有室内消火栓系统和灭火系统的，可相应减少50％。

6.1.6 对可燃物露天堆垛，甲、乙、丙类液体贮罐，可燃气体贮罐的灭火器配置场所，不宜减少灭火器的配置数量。

6.1.7 地下建筑工程（含人民防空工程、地下铁道）、古建筑、歌舞娱乐放映游艺和大型商场等灭火器配置场所不得减少灭火器的配置数量。

灭火器的灭火等级计算
依据<<建筑灭火器配置设计规范(GB50140-2005)>>
地面以上建筑计算单元的最小需配灭火级别计算公式:
Q = K * (S / U)
Q - 计算单元的最小需配灭火级别(A或B)
S - 计算单元的保护面积(m2)
U - A类或B类火灾场所单位灭火级别最大保护面积(m2/A 或m2/B) K - 修正系数
修正系数
式中U的取值见下表:
已知条件:
灭火配置场所的保护面积：S = 230.90平方米
危险等级,火灾级别：轻危险级,A类火灾
单位灭火级别最大保护面积：U = 100.0(m2/A)
灭火设施情况：只有消火栓
修正系数：K = 0.9
计算结果：
灭火器配置所需的灭火级别：Q = 2.08A
单具灭火器最小配置灭火级别：1A。

灭火器配置计算计算100m2B类火灾种类危险化学品生产车间应配备几具ABC干粉灭火器？（1）危险化学品生产车间应为严重危险级别（2）火灾种类为B类（3）再查《6．2．2B类火灾场所灭火器的最低配置基准应符合表6．2．2的规定。

》得出每处配置最小要89B灭火级别，每B灭火级别可以覆盖0.5平米范围。

（4）根据GB 50140-2005《建筑灭火器配置设计规范》7．3．1 计算单元的最小需配灭火级别应按下式计算：Q=KS／UQ－计算单元中每个灭火器设置点的最小灭火级别(A或B)；S－计算单元的保护面积(m2)；U－A类或B类火灾场所单位灭火级别最大保护面积(m2/A或m2/B)；K－修正系数；从表7.3.2 修正系数中查得,车间内未设消防栓和自动喷淋系统，则：K=1.0按B类火灾类型配置，严重危险级别单位灭火级别最大保护面积U=0.5（m2/B）Q=1×100÷0.5=200B表6.2.2.BC类火灾场所单具灭火器的最低配置基准为89B每具MF/ABC5或MF/ABC6型灭火器的灭火级别是89B，经计算每个灭火器设置点的最小灭火级别Q为200B，若设2处灭火器设置点则每个点最小灭火级别为100B（应≧100B），每个设置点有2具89B灭火器就可以满足灭火要求。

（6）第6.0.5条本条主要是给出了在得到配置场所的灭火级别和设置点数目后，如何得到每一个设置点灭火级别的算式。

假如在某灭火器配置场所选定N个设置点，每个设置点的灭火级别值用QE来表示，根据均衡分布的原则（这在国外标准和国内规定中一般都作过要求），显然QE=N/Q（Q为配置场所的灭火级别）。

举例说，如有一配置场所的灭火级别计算值为24A，在考虑了保护距离和灭火器实际设置的情况后，假设最终选定了三个设置点，那么，我们就可在通常的情况下，计算出每一个设置点的灭火级分QE=3/24=8（A）第6.0.6条本条首先规定了配置场所实际配置的所有灭火器的灭火级别（用Q表示）不得小于按本规范第6.0.3条或第6.0.4条计算所得出的配置场所灭火级别（用0表示），即0＜Q。

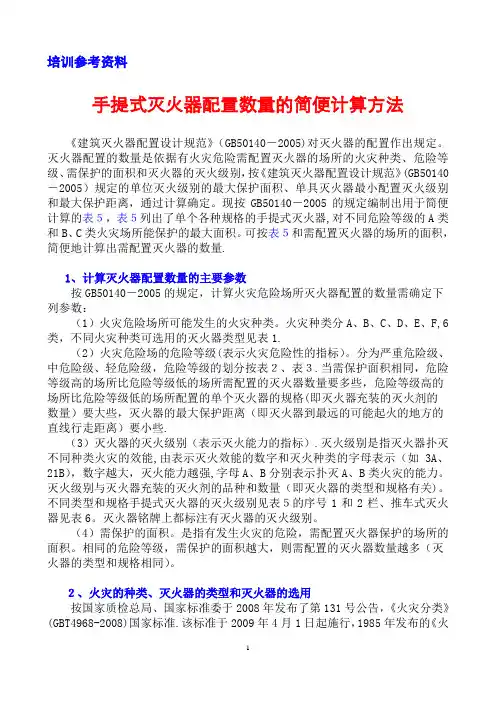

培训参考资料手提式灭火器配置数量的简便计算方法《建筑灭火器配置设计规范》（GB50140－2005)对灭火器的配置作出规定。

灭火器配置的数量是依据有火灾危险需配置灭火器的场所的火灾种类、危险等级、需保护的面积和灭火器的灭火级别，按《建筑灭火器配置设计规范》(GB50140－2005）规定的单位灭火级别的最大保护面积、单具灭火器最小配置灭火级别和最大保护距离，通过计算确定。

现按GB50140－2005的规定编制出用于简便计算的表５，表５列出了单个各种规格的手提式灭火器,对不同危险等级的A类和B、C类火灾场所能保护的最大面积。

可按表５和需配置灭火器的场所的面积，简便地计算出需配置灭火器的数量.1、计算灭火器配置数量的主要参数按GB50140－2005的规定，计算火灾危险场所灭火器配置的数量需确定下列参数：（1）火灾危险场所可能发生的火灾种类。

火灾种类分A、B、C、D、E、F,6类，不同火灾种类可选用的灭火器类型见表1.（2）火灾危险场的危险等级(表示火灾危险性的指标）。

分为严重危险级、中危险级、轻危险级，危险等级的划分按表２、表３.当需保护面积相同，危险等级高的场所比危险等级低的场所需配置的灭火器数量要多些，危险等级高的场所比危险等级低的场所配置的单个灭火器的规格(即灭火器充装的灭火剂的数量）要大些，灭火器的最大保护距离（即灭火器到最远的可能起火的地方的直线行走距离）要小些.（3）灭火器的灭火级别（表示灭火能力的指标）.灭火级别是指灭火器扑灭不同种类火灾的效能,由表示灭火效能的数字和灭火种类的字母表示（如3A、21B），数字越大，灭火能力越强,字母A、B分别表示扑灭A、B类火灾的能力。

灭火级别与灭火器充装的灭火剂的品种和数量（即灭火器的类型和规格有关)。

不同类型和规格手提式灭火器的灭火级别见表５的序号1和2栏、推车式灭火器见表6。

灭火器铭牌上都标注有灭火器的灭火级别。

（4）需保护的面积。

是指有发生火灾的危险，需配置灭火器保护的场所的面积。

灭火器配置计算在建筑物、公共场所等地方，配置一定数量的灭火器是必要的，以防止火灾事故的发生。

但是，如何确定需要配置多少灭火器？本文将介绍灭火器配置计算的方法。

灭火器配置标准首先，需要了解灭火器配置的标准。

国家标准中规定，建筑物内每个消防安全疏散间（如楼梯间、走廊等）和每个常驻人员聚集场所（如餐厅、教室等）都应配备灭火器。

具体数量要根据建筑的总面积、人员流量等因素进行计算。

灭火器配置标准如下：•灭火器种类：干粉式灭火器、二氧化碳式灭火器、泡沫式灭火器等•灭火器容量：根据需要灭火的物体大小和可能出现的火势大小确定灭火器容量•灭火器放置位置：应符合国家相关规定•灭火器数量计算公式：灭火器数量 = 建筑面积（㎡）/灭火器覆盖面积（㎡/支）*灭火器配置系数灭火器配置系数为：–0.07：一般性主次通道–0.15：楼梯间及走廊–0.2：教室、宿舍、音像室等人员密集场所–0.3：食堂、超市等人员聚集场所灭火器配置计算示例以一栋平面面积为5000平方米的学校教学楼为例，假设需要配置干粉式灭火器，容量为4千克，覆盖面积为10平米。

按照计算公式计算，灭火器数量 = 5000/10*0.2 = 100支。

接下来，需要根据具体情况安排灭火器放置位置：•每个消防安全疏散间内放置1支•每个教室内放置1支•每个大型人员聚集场所内放置2支据此，可以初步安排灭火器的放置数量：•楼梯间、走廊：10支•每个教室：60支•食堂、图书馆等大型人员聚集场所：20支•消防安全疏散间：10支最后，要注意灭火器的定期检查维护工作，以确保其正常使用。

同时，灭火器的使用也需要遵循正确的使用方法和操作流程。

结论灭火器配置计算是建筑物消防安全的重要组成部分。

要根据国家标准和具体情况计算灭火器数量，并安排合理的放置位置。

在灭火器使用前，要进行定期检查维护，并且要确保使用方法正确，避免过度扩散火灾和人员伤亡的发生。

1、计算单元的最小需配灭火级别应按照下式计算：式中Q ——计算单元的最小需配灭火级别（A或B）；S ——计算单元的保护面积（㎡）；U ——A类或B类火灾场所单位灭火级别最大保护面积（㎡/A或㎡/B）；K ——修正系数。

修正系数2歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等的计算单元的最小需配灭火级别应按下式计算：3计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算：式中Qe——计算单元中每个灭火器设置点的最小需配灭火级别（A或B）；N ——计算单元中的灭火器设置点数（个）。

计算步骤参考1 确定各灭火器配置场所的火灾种类和危险等级；2 划分计算单元，计算各计算单元的保护面积；3 计算各计算单元的最小需配灭火级别；4 确定各计算单元中的灭火器设置点的位置和数量；5 计算每个灭火器设置点的最小需配灭火级别；6 确定每个设置点灭火器的类型、规格与数量；7 确定每具灭火器的设置方式和要求；8 在工程设计图上用灭火器图例和文字标明灭火器的型号、数量与设置位置。

针对练习某大型商场建筑面3000㎡，高25m，共三层每层1000㎡，且功能均为服装卖场，且均设有消火栓及自动喷淋系统，假设每层的危险等级和火灾种类相同，且每层4个灭火器设置点。

问题1，共需配置多少灭火器？【参考答案】具体计算步骤：1.确定配置场所的2A2.确定火灾危险等级为中危等级虽然属于1000㎡但不属于易燃易爆危险品仓库，商店，故应按中危险等级计算，需要配置2A级以上的灭火器。

3.划分灭火器配置的计算单元：三层每层1000㎡为一个单元4.测算各单元的保护面积S=1000㎡5.确定各单元的灭火器设置点N=46.可燃物主要是衣服，选择灭火器类型A类7.确定单元灭火器级别Q = S÷U8.单位灭火级别最大的保护面积U=75㎡/A9.修正系数K1=1.3 (商场) K2=0.5（消火栓+自喷）10.计算各个单元所需灭火器级别Q1＝K1×K2×S/U=1.3×0.5×1000÷75=8.67A11.计算各设置点所需灭火器级别Qe=Q/N=8.67/4=2.16A12.换算成灭火器的数量Qe÷XA=y(具)2.16A÷2A/具=1.082具≈2具（进位取整）13.每个设置点取1具确定每个设置点灭火器≤5具每个计算单元≥2具14.计算单元灭火器的总量=y×N=2×4=8具15.根据最大保护距离设置摆放位置和数量中危险等级最大保护距离为20米16.因为三层的面积及危险等级相同，故每层设置灭火器数量一致8×3=24具所以，该商场共需配置24具2A级ABC灭火器。

灭火器配置计算计算100m2B类火灾种类危险化学品生产车间应配备几具ABC干粉灭火器？（1）危险化学品生产车间应为严重危险级别（2）火灾种类为B类（3）再查《6．2．2B类火灾场所灭火器的最低配置基准应符合表6．2．2的规定。

》得出每处配置最小要89B灭火级别，每B灭火级别可以覆盖0.5平米范围。

（4）根据GB 50140-2005《建筑灭火器配置设计规范》7．3．1 计算单元的最小需配灭火级别应按下式计算：Q=KS／UQ－计算单元中每个灭火器设置点的最小灭火级别(A或B)；S－计算单元的保护面积(m2)；U－A类或B类火灾场所单位灭火级别最大保护面积(m2/A或m2/B)；K－修正系数；从表7.3.2 修正系数中查得,车间内未设消防栓和自动喷淋系统，则：K=1.0按B类火灾类型配置，严重危险级别单位灭火级别最大保护面积U=0.5（m2/B）Q=1×100÷0.5=200B表6.2.2.BC类火灾场所单具灭火器的最低配置基准为89B每具MF/ABC5或MF/ABC6型灭火器的灭火级别是89B，经计算每个灭火器设置点的最小灭火级别Q为200B，若设2处灭火器设置点则每个点最小灭火级别为100B（应≧100B），每个设置点有2具89B灭火器就可以满足灭火要求。

（6）第6.0.5条本条主要是给出了在得到配置场所的灭火级别和设置点数目后，如何得到每一个设置点灭火级别的算式。

假如在某灭火器配置场所选定N个设置点，每个设置点的灭火级别值用QE来表示，根据均衡分布的原则（这在国外标准和国内规定中一般都作过要求），显然QE=N/Q（Q为配置场所的灭火级别）。

举例说，如有一配置场所的灭火级别计算值为24A，在考虑了保护距离和灭火器实际设置的情况后，假设最终选定了三个设置点，那么，我们就可在通常的情况下，计算出每一个设置点的灭火级分QE=3/24=8（A）第6.0.6条本条首先规定了配置场所实际配置的所有灭火器的灭火级别（用Q表示）不得小于按本规范第6.0.3条或第6.0.4条计算所得出的配置场所灭火级别（用0表示），即0＜Q。

灭火器配置计算LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】灭火器配置计算1、灭火等级计算公式灭火器配置场所所需的灭火级别按如下公式计算：Q=K*S/U?其中：Q——灭火器配置场所的灭火级别，单位为A或B；S——灭火器配置场所的保护面积，单位为m2；U——灭火器配置场所相应危险等级的灭火器配置基准；K——修正系数，无消火栓和自动灭火系统的场所，K取；仅有消火栓的场所，K取；仅有自动灭火系统的场所，K取；既有消火栓又有自动灭火系统的场所，K取；2、公式内系数取值计算根据生活区平面图，计算得出：生活区一和生活区二的面积分别为㎡和㎡；项目部一和项目部二面积相等，为㎡；灭火器配置标准按下表取值，因生活区和办公区有厨房和锅炉房，所以U的取值均按照较大值取，为75㎡/A；生活区和办公区均配有消火栓系统，无自动灭火系统，故修正系数K=3、计算灭火等级生活区一：Q=K*S/U=*75=生活区二：Q=K*S/U=*75=项目部一、二：Q=K*S/U=*75=4、计算灭火器配置数量根据下表查得：A类、轻危险级场所的灭火器最大保护距离为25m。

生活区平面尺寸为*，25=≈4组，25=≈2组；项目部平面尺寸为*，25=≈2组，25=≈2组。

所以生活区合理的灭火器安放位置为南北向5行布置，东西向2列布置，每个点位配备两具灭火器；项目部合理的灭火器安放位置为南北向2行布置，东西向2列布置。

故灭火器数量为：生活区：N＝4*2*2=16个生活区：N＝2*2*2=8个5、灭火器类型选择故配置灭火器的数量为：生活区一：N＝／16＝≈3（A）项目部一：N＝／8＝≈3（A）计划配置灭火器类型为干粉（磷酸铵盐）灭火器，型号为MF/ABC5，单具灭火器内干粉重量为5KG，灭火等级3A；生活区二及项目部二与生活区一和项目部一对称，灭火器配备数量相同。
