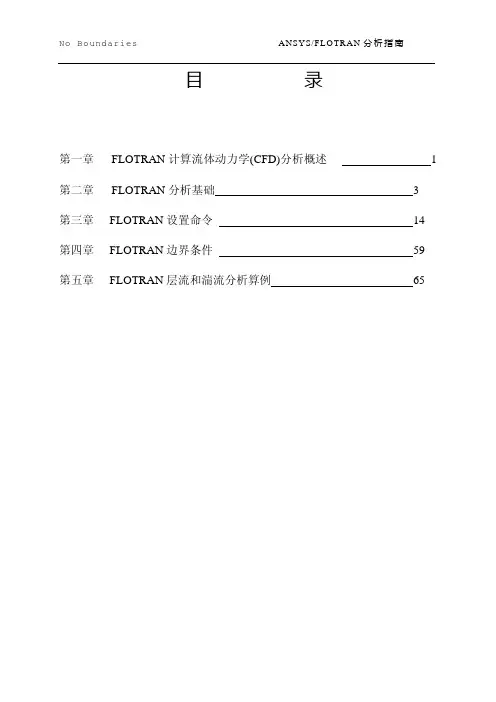

No Boundaries ANSYS/FLOTRAN分析指南目录第一章FLOTRAN计算流体动力学(CFD)分析概述 1 第二章FLOTRAN分析基础 3第三章 FLOTRAN设置命令14 第四章 FLOTRAN边界条件59 第五章 FLOTRAN层流和湍流分析算例65第一章 FLOTRAN 计算流体动力学(CFD)分析概述FLOTRAN CFD 分析的概念ANSYS程序中的FLOTRAN CFD分析功能是一个用于分析二维及三维流体流动场的先进的工具，使用ANSYS中用于FLOTRAN CFD分析的FLUID 141和FLUID 142 单元，可解决如下问题：•作用于气动翼(叶)型上的升力和阻力•超音速喷管中的流场•弯管中流体的复杂的三维流动同时，FLOTRAN还具有如下功能：•计算发动机排气系统中气体的压力及温度分布•研究管路系统中热的层化及分离•使用混合流研究来估计热冲击的可能性•用自然对流分析来估计电子封装芯片的热性能•对含有多种流体的(由固体隔开)热交换器进行研究FLOTRAN 分析的种类FLOTRAN可执行如下分析：•层流或紊流•传热或绝热•可压缩或不可压缩•牛顿流或非牛顿流•多组份传输这些分析类型并不相互排斥，例如，一个层流分析可以是传热的或者是绝热的，一个紊流分析可以是可压缩的或者是不可压缩的。
层流分析层流中的速度场都是平滑而有序的，高粘性流体（如石油等）的低速流动就通常是层流。
紊流分析紊流分析用于处理那些由于流速足够高和粘性足够低从而引起紊流波动的流体流动情况，ANSYS中的二方程紊流模型可计及在平均流动下的紊流速度波动的影响。
如果流体的密度在流动过程中保持不变或者当流体压缩时只消耗很少的能量，该流体就可认为是不可压缩的，不可压缩流的温度方程将忽略流体动能的变化和粘性耗散。
热分析流体分析中通常还会求解流场中的温度分布情况。
如果流体性质不随温度而变，就可不解温度方程。
在共轭传热问题中，要在同时包含流体区域和非流体区域（即固体区域）的整个区域上求解温度方程。
流体力学中的湍流流动与边界层流体力学是研究流体运动规律的学科，其中的湍流流动和边界层是流体力学中的重要概念和研究内容。
本文将详细介绍流体力学中的湍流流动和边界层，并探讨它们在实际应用中的重要性。
一、湍流流动湍流是流体力学中流动状态的一种，具有不规则、随机、混沌等特点。
相比于层流流动，湍流流动更为复杂和难以预测，主要体现在流速和压力的不规则变化上。
湍流流动的产生与流体的运动粘滞性、速度梯度和流速等因素有关。
当流体速度达到一定值时，流体内的涡旋和涡核开始发生不断变化与演化，从而形成湍流。
湍流的特点包括涡旋的旋转、涡核的运动、速度的乱流扩散等。
湍流流动在自然界和工程领域中广泛存在。
例如，在大气环流中，气候系统中的飓风和龙卷风就是湍流现象的典型表现。
此外，湍流流动还广泛应用于船舶、飞机、汽车等交通工具的设计和流体动力学的研究中。
二、边界层边界层是流体力学中的一个概念，指的是流体运动中与边界接触的区域。
边界层中的流体速度和压力分布具有明显的变化，可以用来描述流体在壁面附近的流动特性。
边界层主要有两种类型：层流边界层和湍流边界层。
层流边界层是指流体在边界附近以有序的方式流动，流速梯度较小，流体粘性起主导作用。
湍流边界层是指在湍流环境下，流体在边界附近的混乱流动。
边界层的存在对流体运动过程起到了重要作用。
首先，边界层中的摩擦力会对物体表面施加阻力，影响物体的运动。
其次，边界层中的速度分布对流动的稳定性和流体的传热性能产生重要影响。
三、湍流流动与边界层的关系湍流流动与边界层密切相关。
在边界层内，由于速度和压力的不规则变化，往往会导致流动变为湍流。
特别是当流速较大或受到外界扰动时，湍流的发展更加明显。
湍流边界层的存在使得流体在边界附近的运动更为复杂，涡旋和涡核的形成与演化对流动的稳定性和传热传质过程产生了影响。
同时，湍流边界层的存在也为流体的混合和动量交换提供了机会，使得流体的运动更为强烈和混乱。
在实际工程应用中，湍流边界层的研究对于流体动力学分析、流体传热传质等方面具有重要意义。
近地湍流风场的CFD模拟研究一、概述近地湍流风场作为大气边界层的重要特征之一，对飞行器的安全起降、风电场的能量捕获效率以及建筑结构的风荷载分析等方面都具有至关重要的影响。
对近地湍流风场的准确模拟和深入研究，不仅有助于提升相关工程领域的设计水平，也是气象学和流体力学等学科领域的重要研究课题。
随着计算机技术的快速发展，计算流体动力学（CFD）作为一种强大的数值模拟工具，已广泛应用于湍流风场的模拟研究中。
通过构建复杂的数学模型和算法，CFD能够模拟出湍流风场的精细结构和动态演变过程，从而为风工程领域的实际应用提供有力的理论支撑。
近地湍流风场的CFD模拟研究仍面临诸多挑战。
湍流本身具有高度的复杂性和不确定性，其生成、发展和传播过程受到多种因素的影响，如地形、地表粗糙度、大气稳定度等。
如何准确地描述和模拟这些影响因素对湍流风场的影响，是CFD模拟研究的关键问题之一。
近地湍流风场的模拟通常需要处理大规模的网格和复杂的边界条件，这对计算资源和算法效率提出了更高的要求。
如何在保证模拟精度的降低计算成本和提高计算效率，也是CFD模拟研究需要解决的重要问题。
随着风工程领域的不断发展，对近地湍流风场模拟的精度和可靠性要求也在不断提高。
不断探索和创新CFD模拟方法和技术，以适应不同应用场景的需求，也是当前和未来研究的重要方向。
近地湍流风场的CFD模拟研究具有重要的理论价值和实际应用意义。
通过深入研究湍流风场的生成机制和演变规律，不断优化和完善模拟方法和技术，将为风工程领域的发展提供有力的支持。
1. 近地湍流风场的研究背景与意义近地湍流风场的研究在现代气象学、风能利用以及环境科学等领域具有举足轻重的地位。
近地面风速受到地表摩擦、地形起伏、建筑物以及其他障碍物等多种因素的影响，呈现出显著的非均匀性和复杂性。
这种复杂性使得近地湍流风场的准确预测和模拟变得尤为困难，但同时也为相关领域的研究和应用提供了广阔的探索空间。
在风能利用方面，近地湍流风场的研究对于提高风能转换效率和风机设计优化具有至关重要的作用。
在流场的入口、出口和远场边界上，用户需要定义流场的湍流参数。
在FLUENT 中可以使用的湍流模型有很多种。
在使用各种湍流模型时，哪些变量需要设定，哪些不需要设定以及如何给定这些变量的具体数值，都是经常困扰用户的问题。
本小节只讨论在边界上设置均匀湍流参数的方法，湍流参数在边界上不是均匀分布的情况可以用型函数和UDF（用户自定义函数）来定义，具体方法请参见相关章节的叙述。
在大多数情况下，湍流是在入口后面一段距离经过转捩形成的，因此在边界上设置均匀湍流条件是一种可以接受的选择。
特别是在不知道湍流参量的分布规律时，在边界上采用均匀湍流条件可以简化模型的设置。
在设置边界条件时，首先应该定性地对流动进行分析，以便边界条件的设置不违背物理规律。
违背物理规律的参数设置往往导致错误的计算结果，甚至使计算发散而无法进行下去。
在Turbulence Specification Method （湍流定义方法）下拉列表中，可以简单地用一个常数来定义湍流参数，即通过给定湍流强度、湍流粘度比、水力直径或湍流特征长在边界上的值来定义流场边界上的湍流。
下面具体讨论这些湍流参数的含义，以保证在设置模型时不出现违背流动规律的错误设置：（1）湍流强度（Turbulence Intensity）湍流强度I的定义为：I=Sq rt(u’*u’+v’*v’+w’*w’)/u_avg (8-1)上式中u',v' 和w' 是速度脉动量，u_avg是平均速度。
湍流强度小于1％时，可以认为湍流强度是比较低的，而在湍流强度大于10％时，则可以认为湍流强度是比较高的。
在来流为层流时，湍流强度可以用绕流物体的几何特征粗略地估算出来。
比如在模拟风洞试验的计算中，自由流的湍流强度可以用风洞的特征长度估计出来。
在现代的低湍流度风洞中，自由流的湍流强度通常低于0.05%。
内流问题进口处的湍流强度取决于上游流动状态。
如果上游是没有充分发展的未受扰流动，则进口处可以使用低湍流强度。

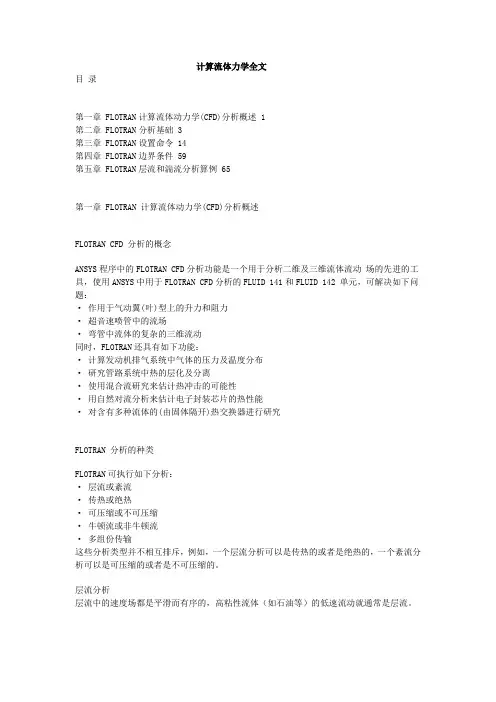

计算流体力学全文目录第一章 FLOTRAN计算流体动力学(CFD)分析概述 1第二章 FLOTRAN分析基础 3第三章 FLOTRAN设置命令 14第四章 FLOTRAN边界条件 59第五章 FLOTRAN层流和湍流分析算例 65第一章 FLOTRAN 计算流体动力学(CFD)分析概述FLOTRAN CFD 分析的概念ANSYS程序中的FLOTRAN CFD分析功能是一个用于分析二维及三维流体流动场的先进的工具，使用ANSYS中用于FLOTRAN CFD分析的FLUID 141和FLUID 142 单元，可解决如下问题：· 作用于气动翼(叶)型上的升力和阻力· 超音速喷管中的流场· 弯管中流体的复杂的三维流动同时，FLOTRAN还具有如下功能：· 计算发动机排气系统中气体的压力及温度分布· 研究管路系统中热的层化及分离· 使用混合流研究来估计热冲击的可能性· 用自然对流分析来估计电子封装芯片的热性能· 对含有多种流体的(由固体隔开)热交换器进行研究FLOTRAN 分析的种类FLOTRAN可执行如下分析：· 层流或紊流· 传热或绝热· 可压缩或不可压缩· 牛顿流或非牛顿流· 多组份传输这些分析类型并不相互排斥，例如，一个层流分析可以是传热的或者是绝热的，一个紊流分析可以是可压缩的或者是不可压缩的。
层流分析层流中的速度场都是平滑而有序的，高粘性流体（如石油等）的低速流动就通常是层流。
紊流分析紊流分析用于处理那些由于流速足够高和粘性足够低从而引起紊流波动的流体流动情况，ANSYS中的二方程紊流模型可计及在平均流动下的紊流速度波动的影响。
如果流体的密度在流动过程中保持不变或者当流体压缩时只消耗很少的能量，该流体就可认为是不可压缩的，不可压缩流的温度方程将忽略流体动能的变化和粘性耗散。

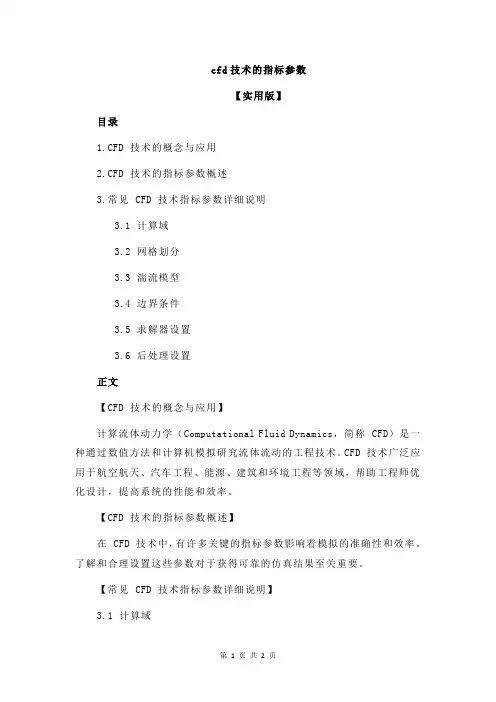

cfd技术的指标参数【实用版】目录1.CFD 技术的概念与应用2.CFD 技术的指标参数概述3.常见 CFD 技术指标参数详细说明3.1 计算域3.2 网格划分3.3 湍流模型3.4 边界条件3.5 求解器设置3.6 后处理设置正文【CFD 技术的概念与应用】计算流体动力学（Computational Fluid Dynamics，简称 CFD）是一种通过数值方法和计算机模拟研究流体流动的工程技术。
CFD 技术广泛应用于航空航天、汽车工程、能源、建筑和环境工程等领域，帮助工程师优化设计，提高系统的性能和效率。
【CFD 技术的指标参数概述】在 CFD 技术中，有许多关键的指标参数影响着模拟的准确性和效率。
了解和合理设置这些参数对于获得可靠的仿真结果至关重要。
【常见 CFD 技术指标参数详细说明】3.1 计算域计算域是指流体流动的空间范围。
在设置计算域时，需要考虑流体的入口、出口以及可能的泄漏区域等，以确保计算结果的准确性。
3.2 网格划分网格划分是将计算域划分为多个小的单元，以便对每个单元内的流体运动进行数值计算。
合理的网格划分可以降低数值误差，提高计算精度，但同时也会影响计算速度。
3.3 湍流模型湍流模型是用于描述流体湍流现象的数学模型。
常见的湍流模型包括k-ε模型、k-ω模型、SST 模型等。
选择合适的湍流模型可以提高仿真结果的准确性。
3.4 边界条件边界条件是指流体与物体表面之间的相互作用。
合理的边界条件设置有助于减小计算误差，提高仿真结果的可靠性。
3.5 求解器设置求解器是 CFD 软件中用于求解流体运动方程的部分。
不同的求解器适用于不同类型的问题，选择合适的求解器可以提高计算效率和结果的准确性。
3.6 后处理设置后处理是将计算结果进行可视化和分析的过程。
合理的后处理设置可以帮助工程师更直观地理解流体流动的特点，从而优化设计。
总之，CFD 技术的指标参数设置对于获得准确、可靠的仿真结果至关重要。

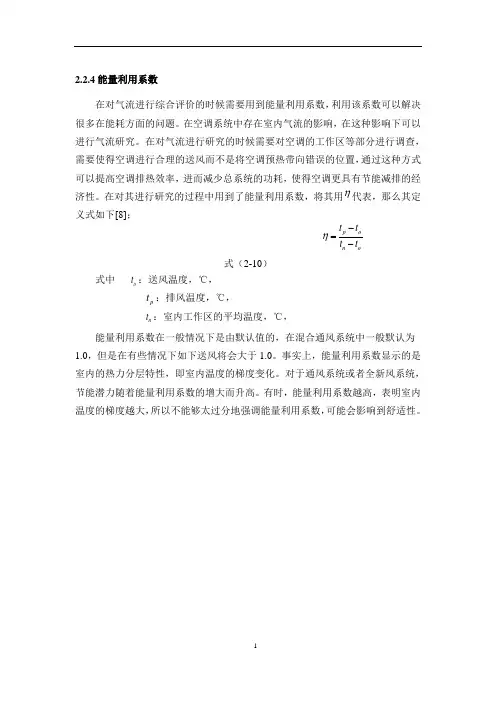

2.2.4能量利用系数在对气流进行综合评价的时候需要用到能量利用系数，利用该系数可以解决很多在能耗方面的问题。
在空调系统中存在室内气流的影响，在这种影响下可以进行气流研究。
在对气流进行研究的时候需要对空调的工作区等部分进行调查，需要使得空调进行合理的送风而不是将空调预热带向错误的位置，通过这种方式可以提高空调排热效率，进而减少总系统的功耗，使得空调更具有节能减排的经济性。
在对其进行研究的过程中用到了能量利用系数，将其用η代表，那么其定义式如下[8]；p o n o t t t t η-=-式（2-10）式中 o t ：送风温度，℃，p t ：排风温度，℃，n t ：室内工作区的平均温度，℃， 能量利用系数在一般情况下是由默认值的，在混合通风系统中一般默认为1.0，但是在有些情况下如下送风将会大于1.0。
事实上，能量利用系数显示的是室内的热力分层特性，即室内温度的梯度变化。
对于通风系统或者全新风系统，节能潜力随着能量利用系数的增大而升高。
有时，能量利用系数越高，表明室内温度的梯度越大，所以不能够太过分地强调能量利用系数，可能会影响到舒适性。
3 CFD软件及数值模拟湍流理论气流组织的模拟运用数值计算的方法对大空间速度场、温度场的分布规律进行研究,数值方法是模拟的基础,它对实现气流组织的模拟有着重要的意义。
因此下面对数值模拟的相关理论作以详细介绍[27,28]。
3.1 CFD软件简介CFD是英文Computational Fluid Dynamics（计算流体力学）的简称[29]，其伴随数值计算及计算机技术的发展而发展。
通俗地讲，CFD是一种虚拟的实验，他通过使用计算机科技技术来虚拟实验数据，通过这些数据来模拟我们所需要的流动状况，从而进行研究。
这样的话可以利用网络技术减少很多不必要的繁琐工作，他利用了相关的数学微分公式，通过这种方程式的技术来进行近似模拟。
其基本结构包括三大模块，即前处理、求解器和后处理，每个模块都有其独特的作用。
在入口、出口或远场边界流入流域的流动，FLUENT 需要指定输运标量的值。
本节描述了对于特定模型需要哪些量，并且该如何指定它们。
也为确定流入边界值最为合适的方法提供了指导方针。
使用轮廓指定湍流参量在入口处要准确的描述边界层和完全发展的湍流流动，你应该通过实验数据和经验公式创建边界轮廓文件来完美的设定湍流量。
如果你有轮廓的分析描述而不是数据点，你也可以用这个分析描述来创建边界轮廓文件，或者创建用户自定义函数来提供入口边界的信息。
一旦你创建了轮廓函数，你就可以使用如下的方法：● Spalart-Allmaras 模型：在湍流指定方法下拉菜单中指定湍流粘性比，并在在湍流粘性比之后的下拉菜单中选择适当的轮廓名。
通过将m_t/m 和密度与分子粘性的适当结合， FLUENT 为修改后的湍流粘性计算边界值。
● k-e 模型：在湍流指定方法下拉菜单中选择K 和Epsilon 并在湍动能（Turb. KineticEnergy ）和湍流扩散速度（Turb. Dissipation Rate ）之后的下拉菜单中选择适当的轮廓名。
● 雷诺应力模型：在湍流指定方法下拉菜单中选择K 和Epsilon 并在湍动能（Turb. KineticEnergy ）和湍流扩散速度（Turb. Dissipation Rate ）之后的下拉菜单中选择适当的轮廓名。
在湍流指定方法下拉菜单中选择雷诺应力部分，并在每一个单独的雷诺应力部分之后的下拉菜单中选择适当的轮廓名。
湍流量的统一说明在某些情况下流动流入开始时，将边界处的所有湍流量指定为统一值是适当的。
比如说，在进入管道的流体，远场边界，甚至完全发展的管流中，湍流量的精确轮廓是未知的。
在大多数湍流流动中，湍流的更高层次产生于边界层而不是流动边界进入流域的地方，因此这就导致了计算结果对流入边界值相对来说不敏感。
然而必须注意的是要保证边界值不是非物理边界。
非物理边界会导致你的解不准确或者不收敛。
第1章 CFD 基 础计算流体动力学(computational fluid dynamics ，CFD)是流体力学的一个分支，它通过计算机模拟获得某种流体在特定条件下的有关信息，实现了用计算机代替试验装置完成“计算试验”，为工程技术人员提供了实际工况模拟仿真的操作平台，已广泛应用于航空航天、热能动力、土木水利、汽车工程、铁道、船舶工业、化学工程、流体机械、环境工程等 领域。
本章介绍CFD 一些重要的基础知识，帮助读者熟悉CFD 的基本理论和基本概念，为计算时设置边界条件、对计算结果进行分析与整理提供参考。
1.1 流体力学的基本概念1.1.1 流体的连续介质模型流体质点(fluid particle)：几何尺寸同流动空间相比是极小量，又含有大量分子的微元体。
连续介质(continuum/continuous medium)：质点连续地充满所占空间的流体或固体。
连续介质模型(continuum/continuous medium model)：把流体视为没有间隙地充满它所占据的整个空间的一种连续介质，且其所有的物理量都是空间坐标和时间的连续函数的一种假设模型：u =u (t ,x ,y ,z )。
1.1.2 流体的性质1. 惯性惯性(fluid inertia)指流体不受外力作用时，保持其原有运动状态的属性。
惯性与质量有关，质量越大，惯性就越大。
单位体积流体的质量称为密度(density)，以r 表示，单位为kg/m 3。
对于均质流体，设其体积为V ，质量为m ，则其密度为m Vρ= (1-1) 对于非均质流体，密度随点而异。
若取包含某点在内的体积V ∆，其中质量m ∆，则该点密度需要用极限方式表示，即0lim V m Vρ∆→∆=∆ (1-2) 2. 压缩性作用在流体上的压力变化可引起流体的体积变化或密度变化，这一现象称为流体的可压缩性。
压缩性(compressibility)可用体积压缩率k 来量度d /d /d d V V k p pρρ=-= (1-3) 式中：p 为外部压强。
第1章 CFD 基 础计算流体动力学(computational fluid dynamics ，CFD)是流体力学的一个分支，它通过计算机模拟获得某种流体在特定条件下的有关信息，实现了用计算机代替试验装置完成“计算试验”，为工程技术人员提供了实际工况模拟仿真的操作平台，已广泛应用于航空航天、热能动力、土木水利、汽车工程、铁道、船舶工业、化学工程、流体机械、环境工程等 领域。
本章介绍CFD 一些重要的基础知识，帮助读者熟悉CFD 的基本理论和基本概念，为计算时设置边界条件、对计算结果进行分析与整理提供参考。
1.1 流体力学的基本概念1.1.1 流体的连续介质模型流体质点(fluid particle)：几何尺寸同流动空间相比是极小量，又含有大量分子的微 元体。
连续介质(continuum/continuous medium)：质点连续地充满所占空间的流体或固体。
连续介质模型(continuum/continuous medium model)：把流体视为没有间隙地充满它所占据的整个空间的一种连续介质，且其所有的物理量都是空间坐标和时间的连续函数的一种假设模型：u =u (t ,x ,y ,z )。
1.1.2 流体的性质1. 惯性惯性(fluid inertia)指流体不受外力作用时，保持其原有运动状态的属性。
惯性与质量有关，质量越大，惯性就越大。
单位体积流体的质量称为密度(density)，以r 表示，单位为kg/m 3。
对于均质流体，设其体积为V ，质量为m ，则其密度为m Vρ= (1-1) 对于非均质流体，密度随点而异。
若取包含某点在内的体积V ∆，其中质量m ∆，则该点密度需要用极限方式表示，即0lim V m Vρ∆→∆=∆ (1-2) 2. 压缩性作用在流体上的压力变化可引起流体的体积变化或密度变化，这一现象称为流体的可压缩性。
压缩性(compressibility)可用体积压缩率k 来量度d /d /d d V V k p pρρ=-= (1-3) 式中：p 为外部压强。
CFD边界条件剖析CFD-边界条件定义边界条件概述边界条件包括流动变量和热变量在边界处的值。
它是FLUENT分析得很关键的一部分，设定边界条件必须小心谨慎。
边界条件的分类：进出口边界条件：压力、速度、质量进口、进风口、进气扇、压力出口、压力远场边界条件、质量出口、通风口、排气扇；壁面、repeating, and pole boundaries:壁面，对称，周期，轴；内部单元区域：流体、固体(多孔是一种流动区域类型) ；内部表面边界：风扇、散热器、多孔跳跃、壁面、内部。
(内部表面边界条件定义在单元表面，这意味着它们没有有限厚度，并提供了流场性质的每一步的变化。
这些边界条件用来补充描述排气扇、细孔薄膜以及散热器的物理模型。
内部表面区域的内部类型不需要你输入任何东西。
) 下面一节将详细介绍上面所叙述边界条件，并详细介绍了它们的设定方法以及设定的具体合适条件。
周期性边界条件在本章中介绍，模拟完全发展的周期性流动将在周期性流动和热传导一章中介绍。
使用边界条件面板边界条件(Figure 1)对于特定边界允许你改变边界条件区域类型，并且打开其他的面板以设定每一区域的边界条件参数菜单：Define/Boundary Conditions...Figure 1: 边界条件面板改变边界区域类型设定任何边界条件之前，必须检查所有边界区域的区域类型，如有必要就作适当的修改。
比方说：如果你的网格是压力入口，但是你想要使用速度入口，你就要把压力入口改为速度入口之后再设定。
改变类型的步骤如下：:1.在区域下拉列表中选定所要修改的区域2.在类型列表中选择正确的区域类型3.当问题提示菜单出现时，点击确认确认改变之后，区域类型将会改变，名字也将自动改变(如果初始名字时缺省的请参阅边界条件区域名字一节),设定区域边界条件的面板也将自动打开。
！注意：这个方法不能用于改变周期性类型，因为该边界类型已经存在了附加限制。
创建边界条件一节解释了如何创建和分开周期性区域。
在入口、出口或远场边界流入流域的流动，FLUENT 需要指定输运标量的值。
本节描述了对于特定模型需要哪些量，并且该如何指定它们。
也为确定流入边界值最为合适的方法提供了指导方针。
使用轮廓指定湍流参量在入口处要准确的描述边界层和完全发展的湍流流动，你应该通过实验数据和经验公式创建边界轮廓文件来完美的设定湍流量。
如果你有轮廓的分析描述而不是数据点，你也可以用这个分析描述来创建边界轮廓文件，或者创建用户自定义函数来提供入口边界的信息。
一旦你创建了轮廓函数，你就可以使用如下的方法：● Spalart-Allmaras 模型：在湍流指定方法下拉菜单中指定湍流粘性比，并在在湍流粘性比之后的下拉菜单中选择适当的轮廓名。
通过将m_t/m 和密度与分子粘性的适当结合， FLUENT 为修改后的湍流粘性计算边界值。
● k-e 模型：在湍流指定方法下拉菜单中选择K 和Epsilon 并在湍动能（Turb. KineticEnergy ）和湍流扩散速度（Turb. Dissipation Rate ）之后的下拉菜单中选择适当的轮廓名。
● 雷诺应力模型：在湍流指定方法下拉菜单中选择K 和Epsilon 并在湍动能（Turb. KineticEnergy ）和湍流扩散速度（Turb. Dissipation Rate ）之后的下拉菜单中选择适当的轮廓名。
在湍流指定方法下拉菜单中选择雷诺应力部分，并在每一个单独的雷诺应力部分之后的下拉菜单中选择适当的轮廓名。
湍流量的统一说明在某些情况下流动流入开始时，将边界处的所有湍流量指定为统一值是适当的。
比如说，在进入管道的流体，远场边界，甚至完全发展的管流中，湍流量的精确轮廓是未知的。
在大多数湍流流动中，湍流的更高层次产生于边界层而不是流动边界进入流域的地方，因此这就导致了计算结果对流入边界值相对来说不敏感。
然而必须注意的是要保证边界值不是非物理边界。
非物理边界会导致你的解不准确或者不收敛。
