0-99手动计数器的设计要点

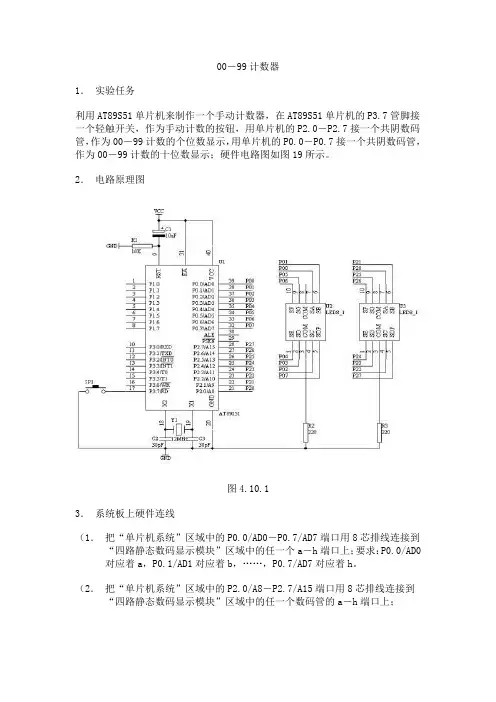

00－99计数器1．实验任务利用AT89S51单片机来制作一个手动计数器，在AT89S51单片机的P3.7管脚接一个轻触开关，作为手动计数的按钮，用单片机的P2.0－P2.7接一个共阴数码管，作为00－99计数的个位数显示，用单片机的P0.0－P0.7接一个共阴数码管，作为00－99计数的十位数显示；硬件电路图如图19所示。

2．电路原理图图4.10.13．系统板上硬件连线（1．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

（2．把“单片机系统”区域中的P2.0/A8－P2.7/A15端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个数码管的a－h端口上；（3．把“单片机系统”区域中的P3.7/RD端口用导线连接到“独立式键盘”区域中的SP1端口上；4．程序设计内容（1．单片机对按键的识别的过程处理（2．单片机对正确识别的按键进行计数，计数满时，又从零开始计数；（3．单片机对计的数值要进行数码显示，计得的数是十进数，含有十位和个位，我们要把十位和个位拆开分别送出这样的十位和个位数值到对应的数码管上显示。

如何拆开十位和个位我们可以把所计得的数值对10求余，即可得个位数字，对10整除，即可得到十位数字了。

（4．通过查表方式，分别显示出个位和十位数字。

5．程序框图图4.10.26．汇编源程序Count EQU 30HSP1 BIT P3.7ORG 0START: MOV Count,#00HNEXT: MOV A,CountMOV B,#10DIV ABMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,AMOV A,BMOVC A,@A+DPTRMOV P2,AWT: JNB SP1,WT ||可能有问题WAIT: JB SP1,WAITLCALL DELY10MSJB SP1,WAITINC CountMOV A,CountCJNE A,#100,NEXTLJMP STARTDELY10MS: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETTABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH END7． C语言源程序#include <AT89X51.H>unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f};unsigned char Count;void delay10ms(void){unsigned char i,j;for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){Count=0;P0=table[Count/10];P2=table[Count%10];while(1){if(P3_7==0){delay10ms();if(P3_7==0){Count++;if(Count==100){Count=0;}P0=table[Count/10]; P2=table[Count%10]; while(P3_7==0);}}}}。

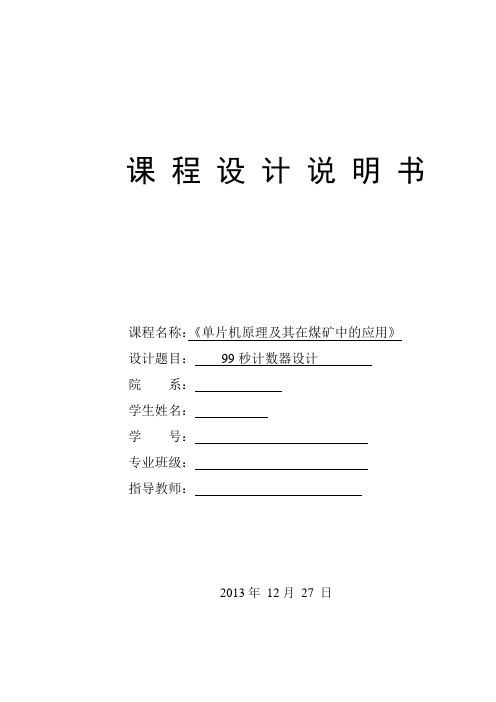

课程设计说明书课程名称：《单片机原理及其在煤矿中的应用》设计题目：99秒计数器设计院系：学生姓名：学号：专业班级：指导教师：2013年12月27 日课程设计任务书摘要：本设计以AT89C51单片机为主控模块，利用汇编语言编写数码管静态显示的专用程序来实现两位数码管静态显示系统，系统主要由电源模块、复位模块、外部时钟电路模块、数码管显示模块构成。

电源电路通过桥堆2W10和三端稳压器7805将交流电压变为5V的直流电压。

复位电路采用上电自动复位来实现。

时钟通过外部12M的晶振来控制。

两位数码管显示由两个共阳极的三极管进行驱动。

将汇编语言编写的两位数码管动态显示程序写入单片机来控制P2口，使数码管相应段点亮，同时利用人眼视觉暂留的特性和数码管的余辉效应，在扫描频率足够高时，人眼无法感觉数码管的变化，从而实现数码的动态显示。

关键词：AT89C51；两位数码管；目录1.设计背景 (5)1.1单片机简介 (5)1.2单片机发展前景 (5)1.3共阳极数码管的显示方法 (6)1.4共阳极数码管的驱动设计 (6)1.5设计要求 (7)2.设计方案 (7)2.1共阳极数码管静态显示 (8)2.2共阳极数码管动态显示 (8)2.3数码管静态与动态显示的优缺点比较 (9)2.4晶振输入电路设计 (9)2.5复位电路设计 (9)3.方案实施 (10)3.1设计目的 (10)3.2硬件电路的分析 (11)3.3电源电路设计 (13)3.4 复位及振荡电路 (13)3.5数码管显示 (13)3.6连接方式 (13)3.7软件设计 (14)3.8系统调试 (19)4.结果与结论 (20)4.1 结果 (20)4.2结论 (21)5.设计心得与体会 (21)6.参考文献 (21)7.附件 (22)7.1软件电路图 (22)7.2演示效果图 (23)一、设计背景1.1单片机简介1、AT89C51是一种带4K字节FLASH存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。

单片机课程设计题目00~99计数器的设计学生姓名小红1 课程设计的目的(1) 利用单片机定时器/计数器中断设计秒表，从而实现秒、十分之一秒的计时。

(2) 综合运用所学的《单片机原理与应用》理论知识，通过实践加强对所学知识的理解，具备设计单片机应用系统的能力。

(3) 通过本次课程设计加深对单片机掌握定时器、外部中断的设置和编程原理的全面认识复习和掌握，对单片机实际的应用作进一步的了解。

(4) 通过本次试验，增强自己的动手能力。

认识单片机在日常生活中的应用的广泛性，实用性。

明确学习目的，端正学习态度，提高对课程设计重要性的认识，以积极认真的态度参加课程设计工作，按要求完成规定的设计任务。

2 设计思路本实验利用单片机的定时器/计数器定时和计数的原理，通过采用仿真软件来模拟实现。

模拟利用AT89C2052单片机、LED数码管以及各种控制器件来控制表的计数以及计数的开启/暂停/继续与复位等。

利用单片机AT89S51单片机来制作一个手动计数器，在AT89S51单片机的P1.7管脚接一个轻触开关，作为手动计数的按钮，用单片机的P2.0-P2.7接一个共阴数码管，作为00-99计数的个位数显示，用单片机的P0.0-P0.7接一个共阴数码管，作为00-99计数的十位数显示。

3 设计过程3.1 方案论证3.1.1 用单片机技术来实现多功能定时计数器的控制多功能定时计数器控制系统的原理。

它主要由单片机、发光二极管、晶振和双位数码管等部分组成。

1、总体描述（1）单片机采用STC89C52型。

（2）数据显示电路：七段四位共阴极数码管，P1口控制八位段码，P3.4到P3.7控制四位码。

（3）数据输入电路:四个按键完成输入，一号键控制个位加1，可以实现从1加到9；二号键控制十位加一；三号键控制百位加一；四号键控制千位加一。

（4）功能指示电路：上电指示发光二极管，P26口控制蜂鸣器报警功能。

2、总体设计：设计总体框架图如图3-1所示：图3-1总体框架图3.1.2 最小控制系统的设计STC89C52单片机最小系统包括晶体振荡电路、复位开关和电源部分。

目录前言 (2)一. 总体设计 (3)二．硬件设计 (4)三．软件设计 (6)四．使用Keil进行程序调试，Proteus进行仿真运 (9)五．结束语 (9)六．参考文献 (10)前言单片机的应用介绍单片机全称叫单片微型计算机（Single Chip Microcomputer）,是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。

导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能IC卡，民用豪华轿车的安全保障系统，录像机、摄像机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。

更不用说自动控制领域的机器人、智能仪表、医疗器械以及各种智能机械了。

单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴： 1.在智能仪器仪表上的应用 ,例如精密的测量设备 2.在工业控制中的应用用单片机可以构成形式多样的控制系统、数据采集系统。

例如工厂流水线的智能化管理，电梯智能化控制、各种报警系统，与计算机联网构成二级控制系统等。

3.在家用电器中的应用可从手机，电话机、小型程控交换机、楼宇自动通信呼叫系统、列车无线通信、再到日常工作中随处可见的移动电话，集群移动通信，无线电对讲机等。

一、设计目的1.学习基本理论在实践中综合运用的初步经验，掌握电路设计的基本方法、设计步骤，培养综合设计与调试能力。

2.掌握汇编语言程序设计方法。

3培养实践技能，提高分析和解决实际问题的能力二、设计要求1.上电时，数码管显示为00。

.课程名称单片机原理及应用课程设计学号姓名班级指导老师时间信息工程学院. 设计过程、步骤（可加页）：一、设计方案利用STC90C51单片机来制作一个手动计数器，在STC90C51单片机的P3.7 管脚接一个轻触开关，作为手动计数的按钮，用单片机的P2.0－P2.7 接一个共阳数码管，作为00－99 计数的个位数显示，用单片机的P0.0－P0.7 接一个共阴数码管，作为00－99 计数的十位数显示；二、工作原理采用STC90C51单片机为中心器件，利用其定时器/计时器定时和计数的原理，结合硬件电路如电源电路、晶振电路、复位电路、显示电路，以及一些按键电路等来设计计时器，软硬件有机的结合起来，其中软件系统采用c语言编写程序，包括显示程序，快加程序，暂停程序等，硬件系统利用Keil强大的功能来实现，简单且易观察。

（一）开发板上硬件连线（如图1）1．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8 芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

2．把“单片机系统”区域中的P2.0/A8－P2.7/A15端口用8 芯排线连接到“四路静态数码显示模块”区域中的任一个数码管的a－h 端口上；3．把“单片机系统”区域中的P3.7/RD 端口用导线连接到“独立式键盘”区域中的SP1端口上。

图1 硬件电路连接图（二）显示电路两位数码管循环显示00～99电路数码管只要是用于数字的显示。

数码管有共阴和共阳的区分，单片机都可以进行驱动，但是驱动的方法却不同。

两位数码管循环电路是由电阻、二极管和数码管组成，电源+5V通过560的电阻直接给数码管的7个段位供电，P0.0-P0.7对应了两个接数码管的A,B,C,D,E,F,G和小数点位，P2.6接显示个位数的数码管的3、8引角，P2.7则接十位数的。

P2.6和P2.7端口分别控制数码管的十位和个位的供电，当相应的端口变成低电平时，驱动相应的三极管会导通，+5V通过二极管和驱动三极管给数码管相应的位供电，这时只要P0口送出数字的显示代码，数码管就能正常显示需要的数字。

姓名班级指导老师时间信息工程学院图1 硬件电路连接图（二)显示电路两位数码管循环显示00～99电路数码管只要就是用于数字得显示.数码管有共阴与共阳得区分,单片机都可以进行驱动，但就是驱动得方法却不同。

两位数码管循环电路就是由电阻、二极管与数码管组成,电源＋５Ｖ通过560得电阻直接给数码管得7个段位供电,P０、０—Ｐ0、7对应了两个接数码管得A，B，C，Ｄ,Ｅ，F,Ｇ与小数点位，P2、6接显示个位数得数码管得3、８引角,P2、7则接十位数得。

P２、6与P2、７端口分别控制数码管得十位与个位得供电，当相应得端口变成低电平时,驱动相应得三极管会导通，+5V通过二极管与驱动三极管给数码管相应得位供电,这时只要P0口送出数字得显示代码，数码管就能正常显示需要得数字。

图2 十位显示动态数码管(共阳数码管）图3 个位显示静态数码管（共阴数码管）(三）时钟电路时钟电路得晶振频率越高，系统得时钟频率越高，单片机得运行速度也越快。

晶振频率根据设计需要设为12MHz，又根据谐振性质,电路中得电容应选择为３0ｐＦ左右。

图4 时钟电路（四)复位电路ＭCS—51单片机得复位就是靠外部电路实现得。

MCS—51单片机工作之后,只要在她得ＲST引线上加载10ｍs以上得高点平,单片机就能有效地复位。

MCS－51单片机通常采用上电自动复位与按键复位两种方式。

最简单得复位电路如图５：图5 复位电路上电瞬间，RC电路充电,RST引线出现正脉冲,只要ＲST保持10ms以上得高电平,就能使单iｆ（i++＝=100）／／如果i=0{i=0；couｎｔ+＋;Ｐ0＝CＯDE［couｎt/10];P2＝～CＯＤE［ｃount%1０］;if（count==99)couｎt=0; //如果到了９9,则重新从0开始计数｝}结果与分析(可以加页)：（一）调试结果1.初始状态图7：初始状态结果图2．开始计时后按下按键暂停图8:中间状态图示（二）问题分析及解决措施１、一开始时没有分清楚数码管就是共阴数码管还就是共阳数码管，Ｃ语言程序中默认数码管就是共阴，所以两个P接口得值都就是按照共阴去写得，导致数码管选段及位显有问题，后来经过老师得指点,将共阳数码管P2得接口改成了共阴。

#inc1
〔ude<reg51、h〉
#defin
e uc har
#defin
sbit
K1=P3A7;
uchar i,count,keyflag;
bit keystate;
//头文件
Coun t=co un t+1
e uintunsignedin
unsigAed数码管显示为00J
按键识别成定义按键
uchar CODE[]={0x3lf,0x06,0x5b,0x4f,0去66,0x6d,Ox7d,0x07,0x7f,0x
3•把“单片机系统"区域中得P3、7/RD端口用导线连接到“独立式键盘"区域中得SP1端口上。
图2十位显示动态数码管（共阳数码管）
图3个位显示静态数码管（共阴数码管）
图1硬件电路连接图
（二）显示电路
两位数码管循环显示00〜99电路
数码管只要就是用于数字得显示•数码管有共阴与共阳得区分，单片机都可以进行驱动，但就 是驱动得方法却不同。两位数码管循环电路就是由电阻、二极管与数码管组成，电源+5V通过
课程设计报告
课程名称 单片机原理及应用课程设计
学 号
姓 名
班 级
指导老师
时 间
信息工程学院
设计题目：秒表得设计 设计内容、目得与要求：
1、 用单片机得定时/计数器实现一个秒表得应用•当按键S1按下时，秒表开始计时，并在 数码管上显示当前得计数知道“99”，然后从“00”开始重新计时，然后按键按下则停止计时， 第三次按下键则清除上一次得计时结果。
560得电阻直接给数码管得7个段位供电，P0、0—P0、7对应了两个接数码管得A,B,C,D,E,F,G与小数点位，P2、6接显示个位数得数码管得3、8引角,P2、7则接十位数得。P2、6与P2、7端口分别控制数码管得十位与个位得供电， 当相应得端口变成低电平时，驱动相应得 三极管会导通，+5V通过二极管与驱动三极管给数码管相应得位供电，这时只要P0口送出数字

目录1 引言 (2)1.1 AT89C51单片机及其引脚说明 (2)1.1.1 AT89C51简单介绍 (2)1.1.2 引脚说明 (3)2系统硬件电路设计 (5)2.1 秒计时器的设计要求 (5)2.2 秒计时器的组成及其原理图 (5)2.3系统板硬件连线 (6)3 系统软件设计 (8)3.1 源程序代码 (8)3.2 程序流程图 (8)3.2.1 主程序流程图 (9)3.2.2 中断程序流程图 (10)4 课程设计心得会 (11)参考文献 (11)附录A (12)附录B (12)1 引言单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

1.1 AT89C51单片机及其引脚说明1.1.1 AT89C51简单介绍AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。

89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。

单片机的可擦除只读存储器可以反复擦除100次。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。

89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

AT89C51具有如下特点：40个引脚，4k Bytes Flash片内程序存储器，128 bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。

计数器设计 一、实习目的与要求1、设计的目的(1)掌握51系列单片机的基本硬件结构及工作原理。

(2)掌握51系列单片机的汇编语言及基本程序设计方法。

(3)学习并掌握使用51系列单片机开发控制系统的基本步骤及方法。

(4)掌握51系列单片机键盘显示电路的编程方法。

2、设计要求(1)设计十进制0～99的计数器，采用按键计数，数码管显示。

(2)采用按键产生计数值：按下按键，计数值增加1； (3)采用2位数码管显示，计数初值为0；(4)当计数达到99时，再次按下按键，计数值从1开始增加； (5)设计一个按键，用于清空计数值。

二、 总体设计方案1、计数器的基本原理利用AT89S51单片机来制作一个手动计数器，在AT89S51单片机的P3.2管脚接一个轻触开关，作为手动计数的按钮。

再利用AT89S51单片机的复位键进行清零处理。

同时51单片机的P1.0－P1.7接共阴数码管的位选，作为0－99计数选择的位置。

用单片机的P0.0－P0.7接共阴数码管的段选，作为00－99计数的显示，总体结构框图如图1-1所示。

图1-12、模块电路分析(1) STC89C51单片机：它是一个低功耗，高性能CMOS 8位单片机，片内含8k Bytes ISP(In-system programmable)的可反复擦1000次的Flash 只读程序存储器，器件采用ATMEL 公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及STC8951引脚结构，芯片内集成了通用8位中央处理器和ISP Flash 存储单元，功电源 键盘AT89S51 单片机数码管显示能强大的微型计算机的STC8951可为许多嵌入式控制应用系统提供高性价比的解方案。

STC8951具有如下特点：40个引脚，8k Bytes Flash片内程序存储器，128bytes 的随机存取数据存储器（RAM），32个外部双向输入输出（I/O）口，5个中断优先级，2层中断嵌套中断，2个16位可编程定时计数器，2个全双工串行通信，片内时钟振荡器。

entity cout is
port(clk:in std_logic;
cn1,cn2,cn3,cn4:out std_logic_vector(3 downto 0));
end ;
architecture c10 of cout is
signal temp1,temp2,temp3,temp4:std_logic_vector(3 downto 0);
entity f100 is
generic(n1 :integer:=50000000);
port(clk:in std_logic;
f1:out std_logic);
end entity f100;
architecture getsec of f100 is
--signal secout1 : std_logic :='1';
教师评价：
教师签名：批改时间：年月日
接下来就是显示把计数出来的bcd码送到显示模块把四个数分别送到对应的数码管上在进程a3中译码出来虽然数码管不是同时被点亮但是由于数码管的扫描频率很快人的眼睛的错觉我们看到的四位数码管是同时亮的
桂林航天工业学院学生实验报告
课程名称
EDA技术
实验项目名称
0-9999计数器的设计
开课院（系）及实验室
电子信息与自动化学院
when others=>duan<="11111111";
end case;
end process a3;
duanxuan<=duan;
end;
四、实验结果分析
本次实验用了两个分频器，一个用于计数分出1HZ，一个用于数码管的动态显示分出25000HZ。在计数模块的CLK接入分频器分出的1HZ,也就是来一个上升沿就是一秒，当加到9向十位进一，0~9999需要四个进程，3个进位标记，上一位的进位标记，作为下一位的时钟信号，就可实现对0~9999的计数。接下来就是显示，把计数出来的BCD码送到显示模块，把四个数分别送到对应的数码管上，在进程a3中译码出来，虽然数码管不是同时被点亮，但是由于数码管的扫描频率很快，人的眼睛的错觉，我们看到的四位数码管是同时亮的。

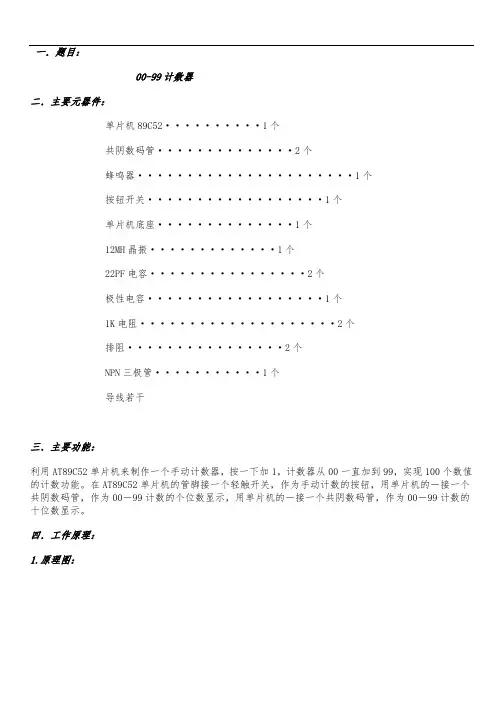

一．题目：00-99计数器二．主要元器件：单片机89C52··········1个共阴数码管··············2个蜂鸣器······················1个按钮开关··················1个单片机底座··············1个12MH晶振·············1个22PF电容················2个极性电容··················1个1K电阻····················2个排阻················2个NPN三极管···········1个导线若干三．主要功能：利用AT89C52单片机来制作一个手动计数器，按一下加1，计数器从00一直加到99，实现100个数值的计数功能。

课程设计课程名称51单片机原理及应用单片机“0~99”加法计数器题目名称程序设计专业班级学生姓名学号指导教师蚌埠学院计算机科学与技术系课程设计任务书课程51单片机原理及应用班级班导教师题目基于单片机“0~99”加法计数器的设计完成时间主要内容问题描述（功能要求）：利用AT89C51单片机来制作一个手动计数器。

按一次按钮计数一次，计数的范围是0~99，功能显示1为0~99的显示，另一功能是0~99的数字总和，两者可以同时实现。

设计任务及要求1) 上电时，数码管显示为00。

2) 利用单片机来制作一个手动计数器，在单片机的管脚上接一个轻触开关，作为手动计数的按钮，用单片机的I/O口接数码管，作为计数器，进行加计数显示。

3）按一次按钮计数一次，计数的范围是0~99，功能显示1为0~99的显示，另一功能是0~99的数字总和，两者可以同时实现。

设计报告要求1．封面：（格式附后）2．课程设计任务书3．课程设计报告：⑴系统总体方案⑵设计思路和主要步骤⑶各功能模块和流程图⑷设计代码⑸心得体会和参考资料说明：学生完成课程设计后，提交课程设计报告及软件，要求文字通畅、字迹工整（也可用以打印），文字不少于5000 字，并装订成册。

指导时间地点上机时间，多媒体技术实验室（重型楼0411）版面要求1．题目用黑体三号，段后距18磅（或1行），居中对齐；2．标题用黑体四号，段前、段后距6磅（或0.3行）；3．正文用小四号宋体，行距为1.25倍行距；4．标题按“一”、“㈠”、“1”、“⑴”顺序编号。

上机时间安排星期周次一二三四五六日第14周-第17周C51系统课程设计总学时：16刘粉[1-2节]重型楼0411C51系统课程设计总学时：16刘粉[5-6节]重型楼0411目录一．前言 (4)二．单片机介绍 (4)(一).AT89C51简介编辑 (4)（二）.主要特性编辑 (5)（三）.特性概述编辑 (5)（四）.管脚说明编辑 (5)（五）.芯片擦除编辑 (7)（六）.串口通讯 (7)三．课程设计的目的和要求 (11)（一）.设计目的 (11)（二）.课程设计题目 (11)（三）.设计任务及要求 (11)四．总体设计思路 (11)（一）.硬件设计思路及系统框图 (11)1.硬件设计思路： (11)2.原器件清单 (12)3.系统框图 (12)(二).软件设计思路： (12)(三).对照表 (12)(四).程序流程图 (13)五．硬件设计 (15)(一).芯片主要特性 (15)（二）管脚说明： (15)（三）.排阻的作用 (16)（四）.电路图说明 (17)1.添加晶振和复位 (17)2.添加P0和P2两个按键 (17)3. 数码管动态显示 (17)六．软件设计说明 (17)七．使用Keil、preoteus软件调试仿真说明 (19)八．结束语 (20)九．参考文献 (21)附录： (22)（一）.汇编源程序 (22)（二）.原理图 (24)前言单片机全称叫单片微型计算机（Single Chip Microcomputer）,是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第1章绪论1.1 计数器介绍本设计是根据我们所学习的单片机课程，按照课程要求进行的课程设计。

单片机技术是一个不可或缺的技术，尤其是对于我们电气专业来说它是我们必须要掌握的技能之一，使我们未来工作和生活的根本。

现在的社会是一个信息科技高速发展的社会，也是一个电子技术和微机计算机迅速发展的时代，单片机的档次和水平在不断的提高，其应用的领域和范围也越来越广，成为现代电子系统中最重要的智能化核心部分。

随着计数器技术的不断发展与进步，计数器的种类越来越多，应用的范围越来越广，随之而来的竞争也越来越激烈。

过硬的技术也成为众多生产厂商竞争的焦点之一。

厂商为了在竞争中处于不败之地，从而不断地改进技术，增加产品的种类。

现计数器的种类以增加到：电磁计数器、电子计数器、机械计数器（拉动机械计数器、转动机械计数器、按动机械计数器、测长机械计数器）、液晶计数器等。

计数器的应用范围也遍布印刷、纺织、印染、针织、电缆、电讯、军工、轻工、机械、开关、断路器、矿山、实行多班制的纺织行业的织布机、织带机、制线、制带、造纸、制革、薄膜、高压开关电器产品、试验设备，印刷设备、短路器、医疗、纺织、机械、仓库和码头的货运、行人及车辆过往的数量计数、冶金、食品、国防、包装、配料、石油、化工、发电、机床、仪表、自动化控制等行业。
