xx南方复杂地质条件采掘工作面遇断层的处理方法和要求中国南方复杂地质条件是推广综合机械化采煤技术的最大障碍，如何正确处理断层等地质构造，是综采能否发挥效益的关键。

总结近几年来综采工作面碰断层、过断层的经验和教训，得出布置综采工作面过程中遇断层的处理方法。

一、对已揭露清楚的断层的处理方法：1、走向断层及断煤交线与煤层走向交角小于30度的斜交断层：留足20米隔离煤柱的前提下，工作面上下顺槽尽可能与断煤交线平行布置走向工作面或伪倾向工作面，避免工作面与断层相交。

2、断煤交线与煤层走向交角在30°～60°之间的斜交断层：当断层落差小于煤层厚度（或采高）的1.5倍时，可直接布置走向工作面，工作面回采时直接推过断层。

当断层落差大于煤层厚度（或采高）的1.5倍时，要视煤层倾角而定；当断煤交线方向的伪倾角小于12°时，按上述方法1布置上下顺槽；当断煤交线方向的伪倾角大于12°时，按走向工作面布置上下顺槽，工作面回采时另开切眼重新安装工作面回采。

3、倾向断层及断煤交线与煤层走向交角大于60度的斜交断层：一般按走向布置工作面顺槽。

当断层落差小于煤层厚度（或采高）的1.5倍时，工作面回采时直接推过断层。

当断层落差大于煤层厚度（或采高）的1.5倍时，工作面回采时另开切眼重新安装工作面回采。

4、当煤层倾角小于12°时，无论断层方向如何，均应使工作面方向与断煤交线方向一致布置工作面。

5、当需布置倾斜或伪倾斜工作面时，尽可能布置仰斜长壁工作面，仰斜角度一般不超过15°如必须布置俯斜工作面时，俯斜角度一般不应超过12°。

6、采煤工作面在直接回采推过落差较小的断层时，必须制定专门的过断层方法和措施，矿领导要研究会商后统一回采方法，然后落实专人负责，要求要维护保养好工作面的机械设备，保证工作面机械的正常运转。

做好特殊支护措施和工作，保障断层带的支护，避免漏顶塌方。

构造图编制规范构造图编制规范一、作井位底图确定了作图工区范围之后，将工区内所有井位透在底图上，四周画上方框，并要求图框正南北（与大地座标平行）。

井号前用汉字。

二、编制断面图画断面图一般要求一张图纸画一条断层的断面图，有时也可以画两条断层断面图，但要用不同颜色区别看起来比较清楚。

上数据要求：井号写在井圈的右边（特殊情况例外）断层深度/落差，断缺层位写在井圈之上。

三、构造图上数据要求1、井圈右边写井号，井圈左边写作图层的顶界深度，井圈之上注明砂层厚度及油层厚度。

例如砂层厚度写在分母代表一个砂层组内所有砂层的总厚度。

油层厚度写在分子，代表一个砂层内所有油层的总厚度。

斜井的地下井位用小井圈，数据上在地下位置。

定向斜井地面井位用方柱。

2、断缺的表示如果作图层的顶界被断缺，则在井圈左边标上“J”即“Jo井号如果作图层的层位全部断缺，则在井圈之上标明[o]如果作图层位不是全部断缺，而是保留一部分砂层厚度和油层厚度，此厚度即为断缺后的残留厚度加方括号。

3、油层厚度分为一类油层厚度和二类油层厚度。

它是根据储量组的划分结果确定的。

一类油层厚度直接写厚度数。

二类油层厚度要加框以示区别如如果没有储量组划分的厚度，则以电测解释结果为准。

电测解释的油层为一类厚度油水同层为二类厚度，水淹层按油层处理。

表示方法在分子和分母之间的横线用虚线画，以此与储量组的有效厚度区别开。

4、砂层尖灭如果本井的砂层砂灭，则在井圈之上标上““△”表示。

5、干层如果本井有砂层但解释为干层则写“干”表示。

6、未穿如果本井的深度未到作图层位则以未钻符号“▽“表示7、水层如果本井是水层则在砂层厚度之上写“水“如四、构造图上断层线的确定根据断层下降盘的井画出构造等深线与断层面构造线相交，得出断层下降盘线位置。

（粗线）根据断层上升盘的井画出构造等深线与断层面构造线相交，得出断层上升盘线位置（细线）如果小断层碰到的井点少画不出断面等深线图就不能用相交法定断层位置。

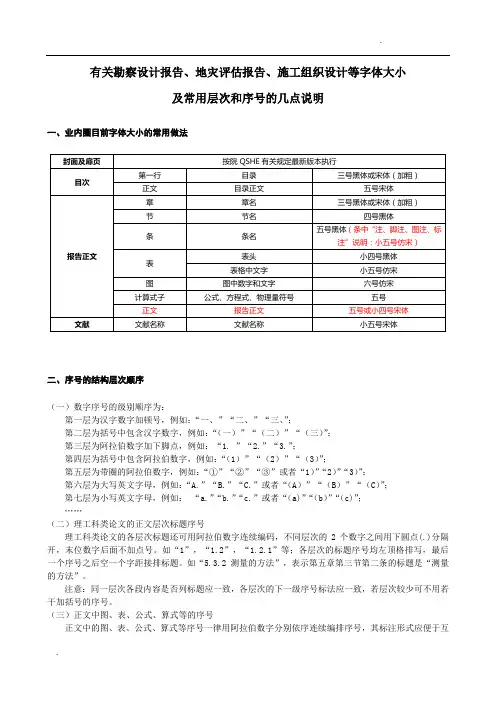

有关勘察设计报告、地灾评估报告、施工组织设计等字体大小及常用层次和序号的几点说明一、业内圈目前字体大小的常用做法二、序号的结构层次顺序（一）数字序号的级别顺序为：第一层为汉字数字加顿号，例如：“一、”“二、”“三、”；第二层为括号中包含汉字数字，例如：“（一）”“（二）”“（三）”；第三层为阿拉伯数字加下脚点，例如：“1. ”“2.”“3.”；第四层为括号中包含阿拉伯数字，例如：“（1）”“（2）”“（3）”；第五层为带圈的阿拉伯数字，例如：“①”“②”“③”或者“1）”“2）”“3）”；第六层为大写英文字母，例如：“A.”“B.”“C.”或者“（A）”“（B）”“（C）”；第七层为小写英文字母，例如：“a.”“b.”“c.”或者“（a)”“（b）”“（c)”；……（二）理工科类论文的正文层次标题序号理工科类论文的各层次标题还可用阿拉伯数字连续编码，不同层次的2个数字之间用下圆点(.)分隔开，末位数字后面不加点号。

如“1”，“1.2”，“1.2.1”等；各层次的标题序号均左顶格排写，最后一个序号之后空一个字距接排标题。

如“5.3.2 测量的方法”，表示第五章第三节第二条的标题是“测量的方法”。

注意：同一层次各段内容是否列标题应一致，各层次的下一级序号标法应一致，若层次较少可不用若干加括号的序号。

（三）正文中图、表、公式、算式等的序号正文中的图、表、公式、算式等序号一律用阿拉伯数字分别依序连续编排序号，其标注形式应便于互相区别，如“图1、表2、式（5）”等；对长篇研究报告也可以分章（条）依序编码，如“图2.1、表4.2、式（3.3）”等，其前一个数字表示章（条）序号，后一个数字表示本章中图表、公式的序号。

三、文字材料中序号、标点的正确使用（一）“第一”、“第二”、“第三”或“首先”、“其次”等后面用顿号不规范，应该用逗号“，”，即“第一，”、“第二，”、“第三，”、“首先，”、“其次，”等。

（二）“第一编”、“第一章”、“第一节”或“壹”的后面不用标点，与后面的文字之间空一个汉字位置即可。
