(整理)_微波技术_B卷.

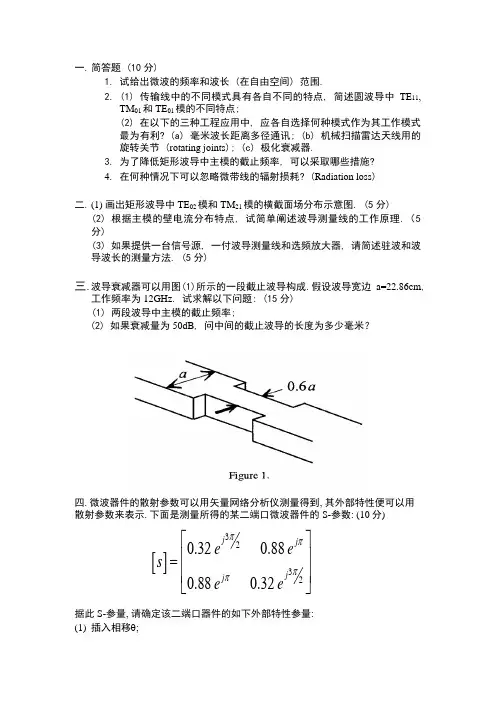

一. 简答题 (10分)1. 试给出微波的频率和波长 (在自由空间) 范围.2. (1) 传输线中的不同模式具有各自不同的特点, 简述圆波导中TE 11,TM 01和TE 01模的不同特点;(2) 在以下的三种工程应用中, 应各自选择何种模式作为其工作模式最为有利? (a) 毫米波长距离多径通讯; (b) 机械扫描雷达天线用的旋转关节 (rotating joints ); (c) 极化衰减器.3. 为了降低矩形波导中主模的截止频率, 可以采取哪些措施?4. 在何种情况下可以忽略微带线的辐射损耗? (Radiation loss )二. (1) 画出矩形波导中TE 02模和TM 21模的横截面场分布示意图. (5分)(2) 根据主模的壁电流分布特点, 试简单阐述波导测量线的工作原理.（5分)(3) 如果提供一台信号源, 一付波导测量线和选频放大器, 请简述驻波和波导波长的测量方法. (5分)三. 波导衰减器可以用图(1)所示的一段截止波导构成.假设波导宽边a=22.86cm ,工作频率为12GHz . 试求解以下问题: (15分)(1) 两段波导中主模的截止频率;(2) 如果衰减量为50dB , 问中间的截止波导的长度为多少毫米？四. 微波器件的散射参数可以用矢量网络分析仪测量得到, 其外部特性便可以用散射参数来表示. 下面是测量所得的某二端口微波器件的S-参数: (10分)据此S-参量, 请确定该二端口器件的如下外部特性参量:(1) 插入相移θ; []32320.320.880.880.32j j j j e e s e e ππππ⎡⎤⎢⎥=⎢⎥⎣⎦(2) 输入驻波比;(3) 插入衰减(dB).五．假设一个50Ω的微带线，衬底介电常数为2.33, 衬底厚度为1.27mm, 导带宽度为3.913mm, 工作频率为2.5GHz. 试求：（15分）（１）有效介电常数；（２）波导波长；（３）如果根据上述参数设计一微带线谐振器，请问其长度如何选择？六．用Smith 圆图求图 (2) 所示无耗传输线的以下参量：（20 分）(1) 传输线上的驻波比和终端负载处的电压反射系数；(2) 该传输线的输入阻抗；(3) 若相邻两波节点的间距为60mm, 试求终端负载到第一个电压波腹点和第一个电压波节点的实际距离；(4) 给出第一个电压波腹点和波节点处的输入阻抗值(非归一化值)．图(2)七．魔Ｔ(Magic T) 是一种应用非常广泛的无源微波器件，图 (3) 所示是其结构示意图．如果微波信号分别从Ｅ臂和Ｈ臂输入，试分析能量的输出特性，并画出各端口的电场分布图．（15分）图(3)Z inL= 0.32λZ L =60+j50Ω Z 0=50Ω。

微波技术实验微波技术是近代发展起来的一门尖端技术，以其高效、均匀、节能、环保等诸多优点受到普遍关注，在科学研究中也是一种重要的观测手段，并广泛应用于国防军事、科学研究、医疗卫生等领域。

随着社会向信息化、数字化的迈进，作为无线传输信息的主要手段，微波技术将发挥更为重要的作用。

本实验旨在通过观测微波的产生和传播的特性，使同学们了解微波的基本知识，掌握常用微波元器件的原理和使用方法，学习若干种微波测量方法，并理解微波通信的基本原理，为从事与微波有关的工作打下基础。

一、微波的性质微波是无线电波中波长最短的电磁波，其波长在1mm～1m范围，频率范围处于光波和广播电视所采用的无线电波之间，为300MHz～300GHz。

微波又分为分米波、厘米波和毫米波。

微波具有电磁波的一切特性，但因其波长的特殊性，微波在产生、传输、接收和应用等方面跟其他波段很不相同，具有下述几个独特的性质，主要表现在：（1）波长短。

其波长比地球上一般物体的几何尺寸小得多或在同一数量级上，具有直线传播的特性。

利用这个特点能在微波波段制成方向性极强的无线系统，也可以接收到地面和宇宙空间各种物体发射回来的微弱回波，从而确定物体的方位和距离，广泛用于通信、雷达、导航等领域。

（2）频率高。

微波的频率很高，电磁振荡周期（10-9~10-12s）很短，与电子在电真空器件中的渡越时间相似。

因此，低频的电子器件在微波阶段都不能使用，而必须采用原理上完全不同的微波电子管、微波固体器件和量子器件来代替。

在不太大的相对带宽下可用带宽很宽，所以信息容量大。

此外，作为能量，可用于微波加热、微波武器等。

（3）量子特性。

在微波波段，电磁波每个量子的能量范围大约是10-6～10-3eV，能被很多的原子分子吸收或发射，成为研究物质结构的重要手段，发展了微波波谱学和量子电子学等尖端学科，并研制了低噪音的量子放大器和极为准确的分子钟与原子钟。

（4）似光性，微波介于一般无线电波与光波之间，它不仅具有无线电波的性质，还具有光波的性质，以光速直线传播，有反射、衍射、干涉等现象。

一、简答题（每小题3分） 1、 如何判断长线和短线？答：长线是传输线几何长度l 与工作波长λ可以相比拟的传输线（1.5分），（必须考虑波在传输中的相位变化效应），短线是几何长度l 与工作波长λ相比可以忽略不计的传输线（1.5分）。

（界限可以认为是/0.05l λ≥）。

2、 何谓分布参数电路？何谓集总参数电路？答：集总参数电路由集总参数元件组成，连接元件的导线没有分布参数效应，导线沿线电压、电流的大小与相位与空间位置无关（1.5分）。

分布参数电路中，沿传输线电压、电流的大小与相位随空间位置变化，传输线存在分布参数效应（1.5分）。

3、 何谓色散传输线？对色散传输线和非色散传输线各举一个例子。

答：支持色散模式传输的传输线，（0.5分）色散模式是传输速度（相速与群速）随频率不同而不同的模式（0.5分）。

支持非色散模式传输的传输线（0.5分），非色散模式是传输速度（相速与群速）不随频率而改变的模式。

（0.5分） 色散模式传输线：波导（0.5分）非色散模式传输线：同轴，平行双导体，微带。

（0.5分）4、 均匀无耗长线有几种工作状态？条件是什么？答：均匀无耗长线有三种工作状态，分别是驻波、行波与行驻波。

（1.5分） 驻波：传输线终端开路、短路或接纯电抗；（0.5分）行波：半无限长传输线或终端接负载等于长线特性阻抗；（0.5分） 行驻波：传输线终端接除上述负载外的任意负载阻抗；（0.5分）5、 什么是波导中的模式简并？矩形波导和圆波导中的简并有什么异同？答：不同模式具有相同的特性（传输）参量叫做模式简并。

（1分） 矩形波导中，TE mn 与TM mn （m 、n 均不为零）互为模式简并。

（1分）圆波导的简并有两种，一种是极化简并。

其二是模式简并，（1分）6、 空气填充的矩形波导（宽边尺寸为a ，窄边尺寸为b ）中，要求只传输10H 波型，其条件是什么？答：由于10H 的截止波长2c a λ=，而20H 的截止波长为a ，01H 的截止波长为2b ，若保证10H 单模传输，因此传输条件max (,2)2a b a λ<<（3分）。

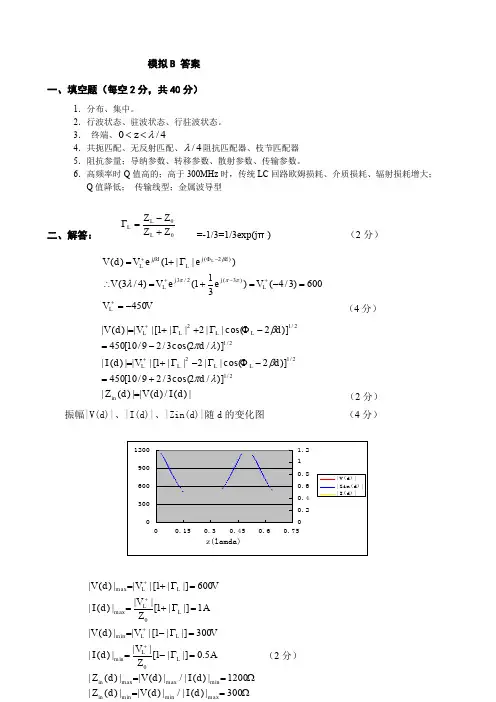

模拟B 答案 一、填空题（每空2分，共40分）1．分布、集中。

2．行波状态、驻波状态、行驻波状态。

3． 终端、0/4z λ<<4．共扼匹配、无反射匹配、/4λ阻抗匹配器、枝节匹配器 5．阻抗参量；导纳参数、转移参数、散射参数、传输参数。

6．高频率时Q 值高的；高于300MHz 时，传统LC 回路欧姆损耗、介质损耗、辐射损耗增大； Q 值降低； 传输线型；金属波导型二、解答：0L Z Z Z Z L L +-=Γ =-1/3=1/3exp(j π) （2分）V V V e e V V e e V d V L L j j L d j L d j L L 450600)3/4()311()4/3()||1()()3(2/3)2(-==-=+=∴Γ+=++-+-Φ+πππββλ （4分）|)(/)(||)(|)]/2cos(3/29/10[450)]2cos(||2||1[|||)(|)]/2cos(3/29/10[450)]2cos(||2||1[|||)(|2/12/122/12/12d I d V d Z d d V d I d d V d V in L L L L L L L L =+=-ΦΓ-Γ+=-=-ΦΓ+Γ+=++λπβλπβ （2分）振幅|V(d)|、|I(d)|、|Zin(d)|随d 的变化图 （4分）（2分）Ω==Ω===Γ-==Γ-==Γ+==Γ+=++++300|)(|/|)(||)(|1200|)(|/|)(||)(|5.0|]|1[|||)(|300|]|1[|||)(|1|]|1[|||)(|600|]|1[|||)(|max min min min max max 0min min 0max max d I d V d Z d I d V d Z A Z V d I V V d V AZ V d I VV d V in in L L L L L L L L（2分） （2分）（2分）三、计算题（要求写清必要步骤）（共20分，每小题10分） 1、(1) 解：2.15060~j j Z in == （2分）cm 5.371080010368=⨯⨯=λ 267.05.3710==λl （2分） 所以，在阻抗圆图中以2.1j 点向负载方向沿等反射系数圆旋转267.0波长数到l Z ~点，得到07.1~j Z l -=，故Ω5.535007.1j j Z l -=⨯-=。

微波技术复习题一、填空题1.若传输线的传播常数γ为复数，则其实部称为衰减常数，量纲为奈培/米(Np/m)或者分贝/米(dB/m)，它主要由导体损耗和介质损耗产生的；虚部称为相位常数，量纲为弧度/米(rad/m)，它体现了微波传输线中的波动过程。

2.微波传输线中相速度是等相位面移动的速度，而群速度则代表能量移动的速度，所以相速度可以大于光速，而群速度只能小于或等于光速，且相速度和群速度的乘积等于光速的平方或c23.在阻抗圆图中，上半圆的阻抗呈感性，下半圆的阻抗呈容性，单位圆上为归一化电阻零，实轴上为归一化电抗零。

4.矩形金属波导(a>b)的主模是TE10，圆形金属波导的主模是TE11，同轴线的主模是TEM。

5.若传输线端接容性负载(Z L=R L+jX L，X L<0)，那么其行驻波分布离负载端最近的是电压节点；若端接感性负载(Z L=R L+jX L，X L>0)，那么其行驻波分布离负载端最近的是电压腹点。

6.阻抗圆图是由单位电压反射系数坐标系和归一化阻抗坐标系组成的，其中前者又由单位电压反射系数的模值圆和单位电压反射系数的相角射线组成，而后者又由归一化电阻圆和归一化电抗圆组成。

7.在金属波导截止的情况下，TE模的波阻抗呈感性，此时磁储能大于(大于/小于)电储能；TM模的波阻抗呈容性，此时电储能大于(大于/小于)磁储能。

8.微带线的主模为准TEM模，这种模式的主要特征是Hz和Ez都不为零，未加屏蔽时，其损耗包括导体损耗，介质损耗和辐射损耗三部分。

9.特性阻抗为50Ω的均匀传输线终端接负载R L为j20Ω,50Ω,20Ω时，传输线上分别形成纯驻波，纯行波，行驻波。

10.均匀传输线的特性阻抗为50Ω，线上工作波长为10cm,终端接有负载Z L，Z Lˊ1).若Z L=50Ω，在zˊ=8cm处的输入阻抗Z in=50Ω, 在zˊ=4cm处的输入阻抗Z in=50Ω。

2).若Z L=0，在zˊ=2.5cm处的输入阻抗Z in=∞Ω, 在zˊ=5cm处的输入阻抗Z in=0Ω,当0<zˊ<2.5cm处, Z in呈感性，当2.5<zˊ<5cm处, Z in呈容性3). 若Z L=j50Ω，传输线上的驻波系数ρ=∞。

第 1 页共5 页第 2 页共5 页第 3 页共5 页第 4 页 共 5 页2分(4) 波阻抗 22120376.8443.3301157w c πλλZ ===Ω⎛⎫⎛⎫-- ⎪ ⎪⎝⎭⎝⎭2分3、（本题共10分）求如图所示电路所确定网络的归一化转移矩阵和散射矩阵。

解：将上述电路等效：由二端口网络总的归一化转移矩阵与各部分归一化转移矩阵之间满足计算式：[][][][]123a a a a =所以首先应计算各部分的归一化转移矩阵然后计算总的归一化转移矩阵；第一部分为一段长为λ/4传输线，则可得归一化转移矩阵：[]122cos sin cos sin 044sin cos 022sin cos 44j l j l j a j ll j j πλπλββλλββπλπλλλ⎛⎫⎛⎫⎛⎫⨯⨯ ⎪ ⎪ ⎪⎛⎫⎛⎫⎝⎭⎝⎭ ⎪===⎪⎪⎪⎛⎫⎛⎫⎝⎭⎝⎭⨯⨯ ⎪⎪ ⎪⎝⎭⎝⎭⎝⎭ 2分第三部分同第一部分，则有：[][]3100j a a j ⎛⎫== ⎪⎝⎭1分第二部分为并联短路支节等效电路：由0L Z =,则L Y =∞可得：00000002828L in L jY tg Y jY tg l Y Y Y jY Y jY tg l Y j tg πλβλπλβλ⎛⎫∞+⨯ ⎪+⎝⎭===-+⎛⎫+∞⨯ ⎪⎝⎭归一化值为： in Y j =-则可得其归一化转移矩阵：[]2101a j ⎛⎫= ⎪-⎝⎭ 3分则二端口网络总的归一化转移矩阵计算如下：[][][][]1230100101001j j j a a a a j j j -⎛⎫⎛⎫⎛⎫⎛⎫=== ⎪⎪⎪ ⎪--⎝⎭⎝⎭⎝⎭⎝⎭2分根据归一化转移矩阵与散射矩阵的关系可得：[]()212a b c d ad bc S a b c d a b c d ⎛+---⎫=⎪+++-+-+⎝⎭2分 2222122222jj jj j j j j j ⎛⎫⎪-+-+⎛⎫ ⎪==⎪-+ ⎪⎝⎭ ⎪-+-+⎝⎭2分 4、（本题共8分） 已知填充空气的矩形波导谐振器,其尺寸为：a=20mm,b=10mm,l=24mm,假设腔内存在的谐振模式为TE 10p 的某一种，测得其波导波长为48mm,求此谐振模式的谐振频率？ 解：方法1根据矩形波导谐振器的腔长与波导波长之间满足关系式： 2gl pλ=第 5 页共5 页。

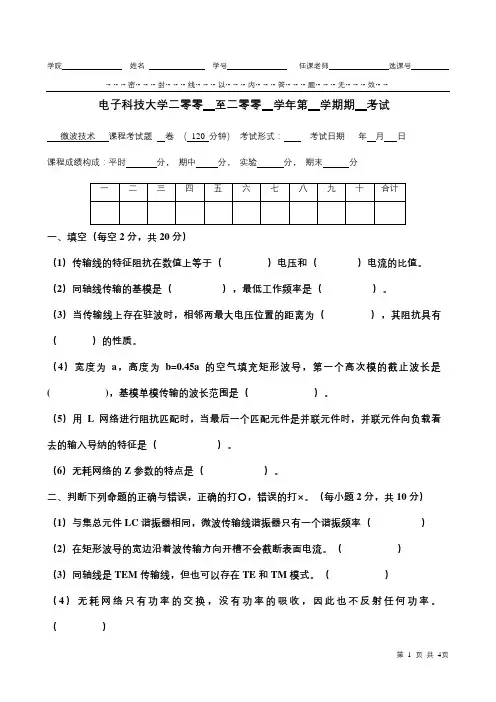

………密………封………线………以………内………答………题………无………效……电子科技大学二零零至二零零学年第学期期考试微波技术课程考试题卷（120 分钟）考试形式：考试日期年月日课程成绩构成：平时分，期中分，实验分，期末分一、填空（每空2分，共20分）（1）传输线的特征阻抗在数值上等于（）电压和（）电流的比值。

（2）同轴线传输的基模是（），最低工作频率是（）。

（3）当传输线上存在驻波时，相邻两最大电压位置的距离为（），其阻抗具有（）的性质。

（4）宽度为a，高度为b=0.45a的空气填充矩形波导，第一个高次模的截止波长是( )，基模单模传输的波长范围是（）。

（5）用L网络进行阻抗匹配时，当最后一个匹配元件是并联元件时，并联元件向负载看去的输入导纳的特征是（）。

（6）无耗网络的Z参数的特点是（）。

二、判断下列命题的正确与错误，正确的打○，错误的打×。

（每小题2分，共10分）（1）与集总元件LC谐振器相同，微波传输线谐振器只有一个谐振频率（）（2）在矩形波导的宽边沿着波传输方向开槽不会截断表面电流。

（）（3）同轴线是TEM传输线，但也可以存在TE和TM模式。

（）（4）无耗网络只有功率的交换，没有功率的吸收，因此也不反射任何功率。

（）（5）一般来说，传输线的输入阻抗与参考面的位置有关。

（）………密………封………线………以………内………答………题………无………效……三、下图是某匹配电路（传输线的特征阻抗为50欧姆）在阻抗圆图上的轨迹。

（15分）（1）给出实际的负载Z L的值。

（5分）（2）画出该匹配电路。

（不必给出电路具体数值）（10分）………密………封………线………以………内………答………题………无………效……四、用一种匹配方法将25+j25欧姆的负载与特征阻抗50欧姆的传输线相匹配。

（20分。

五、求如下网络的Z参数矩阵和ABCD矩阵（20分）六、如图所示的由两节长度相等，特征阻抗不等（Z1>Z2）的传输线串联连接组成的一端短路的传输线谐振器。

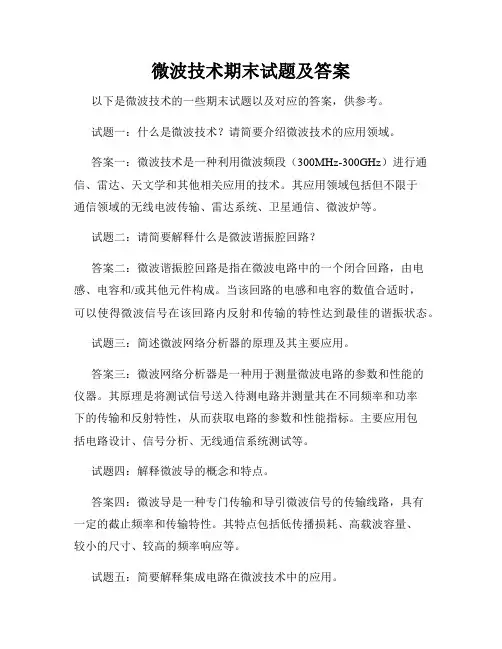

微波技术期末试题及答案以下是微波技术的一些期末试题以及对应的答案，供参考。

试题一：什么是微波技术？请简要介绍微波技术的应用领域。

答案一：微波技术是一种利用微波频段（300MHz-300GHz）进行通信、雷达、天文学和其他相关应用的技术。

其应用领域包括但不限于通信领域的无线电波传输、雷达系统、卫星通信、微波炉等。

试题二：请简要解释什么是微波谐振腔回路？答案二：微波谐振腔回路是指在微波电路中的一个闭合回路，由电感、电容和/或其他元件构成。

当该回路的电感和电容的数值合适时，可以使得微波信号在该回路内反射和传输的特性达到最佳的谐振状态。

试题三：简述微波网络分析器的原理及其主要应用。

答案三：微波网络分析器是一种用于测量微波电路的参数和性能的仪器。

其原理是将测试信号送入待测电路并测量其在不同频率和功率下的传输和反射特性，从而获取电路的参数和性能指标。

主要应用包括电路设计、信号分析、无线通信系统测试等。

试题四：解释微波导的概念和特点。

答案四：微波导是一种专门传输和导引微波信号的传输线路，具有一定的截止频率和传输特性。

其特点包括低传播损耗、高载波容量、较小的尺寸、较高的频率响应等。

试题五：简要解释集成电路在微波技术中的应用。

答案五：集成电路在微波技术中的应用主要是利用微波集成电路的高度集成性和小尺寸优势，实现微波频段上的信号处理和通信功能。

常见的应用领域包括通信系统中的低噪声放大器、混频器、振荡器等。

试题六：什么是微波功率管？请简要描述其原理和应用。

答案六：微波功率管是一种用于放大微波信号并提供较大功率输出的高频电子器件。

其原理是通过电子束与电磁场的相互作用来实现信号放大。

主要应用于雷达、通信系统等需要较高功率输出的场合。

试题七：简述微波天线的作用及其常见类型。

答案七：微波天线用于接收和发射微波信号，在微波通信和雷达系统中起到关键的作用。

常见的微波天线类型包括方向性天线、宽角度天线、偶极子天线等，用于满足不同的应用需求。

《电磁场微波技术与天线》总复习填空题选择题《电磁场微波技术与天线》习题及参考答案⼀、填空题：1、静⽌电荷所产⽣的电场，称之为_静电场_；电场强度的⽅向与正电荷在电场中受⼒的⽅向__相同_。

2、电荷之间的相互作⽤⼒是通过电场发⽣的，电流与电流之间的相互作⽤⼒是通过磁场发⽣的。

3、⽮量场基本⽅程的微分形式是：V A ρ=?? 和 J A =?? ；说明⽮量场的散度和旋度可以描述⽮量场在空间中的分布和变化规律。

4、⽮量场基本⽅程的积分形式是：dV dS A V V S ρ??=?? 和 dS J s dl A l ?=??；说明⽮量场的环量和通量可以描述⽮量场在空间中的分布和变化规律。

5、⽮量分析中的两个重要定理分别是⾼斯定理和斯托克斯定理, 它们的表达式分别是： dS A dV A S v ??= 和dS rotA dl A s l ?= 。

6、静电系统在真空中的基本⽅程的积分形式是：∮D s ·d S =q 和?E ·d =0。

7、静电系统在真空中的基本⽅程的微分形式是：V ρ=??和0=??。

8、镜象法的理论依据是静电场的唯⼀性定理。

基本⽅法是在所求场域的外部放置镜像电荷以等效的取代边界表⾯的感应电荷或极化电荷。

9、在两种媒质分界⾯的两侧，电场→E 的切向分量E 1t －E 2t ＝_0__；⽽磁场→B 的法向分量 B 1n －B 2n ＝__0__。

10、法拉弟电磁感应定律的⽅程式为E n =-dtd φ，当d φ/dt>0时，其感应电流产⽣的磁场将阻⽌原磁场增加。

11、在空间通信中，为了克服信号通过电离层后产⽣的法拉第旋转效应，其发射和接收天线都采⽤圆极化天线。

12、长度为2h=λ/2的半波振⼦发射天线，其电流分布为：I （z ）=I m sink （h-|z|）。

13、在介电常数为e 的均匀各向同性介质中，电位函数为 2211522x y z ?=+-,则电场强度E =5x y z xe ye e --+ 。

安徽大学 2011 — 2012 学年第 2 学期 《 微波技术 》考试试卷（B 卷）（闭卷 时间120分钟）院/系 年级 专业 姓名 学号一、填空题（每空1分，共20分）1. 已知一无耗传输线的特性阻抗Ω=750Z ，在其终端接负载阻抗Ω=100L Z ，则终端电压反射系数为 ，传输线上的电压驻波比为 。

2. 均匀无耗传输线工作状态分为三种： 、 、 。

3. 史密斯阻抗圆图实轴上的点代表 ，实轴左半径上的点表示电压驻波 ，电流驻波 ，其上数据代表 ，在圆图上旋转一周为 λ。

4. 带状线的工作模式为 ，其相速度p V = ，微带线的工作模式为 。

5. 在空腔谐振器中磁场占优势的区域将腔壁向外拉出一小体积V ∆，谐振频率将_________；将腔壁向内推入一小体积V ∆，谐振频率将_________。

6. 在奇、偶模分析法中，对耦合线端口①和②的任意激励电压1V ，2V ，总可以分解为一对奇、偶模激励电压o V 和e V 的组合，奇模电压o V ： ，偶模电压e V ： 。

7. 微波谐振器的基本参数为__________ 、__________ 和__________。

二、简答题（每小题6分，共12分）1. 简述线性互易二端口网络散射参数测量中“三点法”的原理。

2. 写出下列理想二端口元件的[]S 矩阵。

（1）理想衰减器；（2）理想相移器；（3）理想隔离器。

三、证明题（10分）1. 试证明无耗传输线的负载阻抗为：11min min 0tan 1tan d jK d j K Z Z L ββ--=式中K 为行波系数，1m in d 为第一个电压驻波最小点至负载的距离。

四、计算题 （第1题15分，第2,3题各10分，第4题15分，第5题8分，共58分）1. 如图所示为一无耗传输线及传输线线上的电压幅度分布图，试求： (1)工作波长；(2)电压驻波比；(3)AB 处输入阻抗in Z ；(4)负载阻抗L Z 及终端反射系数L Γ。

微波技术复习题微波技术复习题微波技术是一门涉及电磁波传输和应用的学科，广泛应用于通信、雷达、卫星通信等领域。

为了加深对微波技术的理解和掌握，下面将提供一些微波技术的复习题，帮助读者回顾和巩固相关知识。

1. 什么是微波技术？微波技术是一种利用电磁波进行信息传输和处理的技术。

它利用微波频段的电磁波，通过调制、放大、传输和解调等一系列过程，实现了无线通信、雷达探测和卫星通信等应用。

2. 微波技术的应用领域有哪些？微波技术广泛应用于通信、雷达、卫星通信、无线电频谱分析、医学成像等领域。

在通信领域，微波技术被用于移动通信、卫星通信和无线局域网等；在雷达领域，微波技术被用于目标探测和跟踪；在医学成像领域，微波技术被用于乳腺癌检测和治疗等。

3. 什么是微波的频率范围？微波的频率范围一般被定义为1GHz到300GHz之间。

在这个频率范围内，微波的特性与电磁波的传播和衰减有着独特的特点，适合用于无线通信和雷达等应用。

4. 什么是微波的传输特性？微波的传输特性是指微波在传输过程中的衰减、传播速度和传播路径等特点。

微波的传输特性受到频率、天线高度、传输介质和传输距离等因素的影响。

在微波通信中，传输特性的研究对于确定传输距离和信号质量有着重要的意义。

5. 什么是微波的天线？微波的天线是指用于接收和发射微波信号的装置。

微波天线一般由金属材料制成，具有较高的增益和方向性。

常见的微波天线有偶极子天线、开口馈源天线和微带天线等。

6. 什么是微波的功率放大器？微波的功率放大器是指用于放大微波信号的装置。

微波信号在传输过程中会发生衰减，因此需要通过功率放大器来增加信号的强度。

常见的微波功率放大器有二极管放大器、场效应管放大器和旅行波管放大器等。

7. 什么是微波的调制和解调？微波的调制是指将信息信号转换成微波信号的过程，而解调是指将微波信号转换成信息信号的过程。

调制和解调是微波通信中的重要环节，它们决定了信号的传输质量和可靠性。

8. 什么是微波的反射和衍射？微波的反射是指微波信号遇到障碍物后发生的反射现象。
