郑州市惠济区初中物理九年级全册 18.3 电能的输送 同步练习

2019-2020 年九年级物理： 18.3 《电能的输送》同步练习及答案基础训练知识点 1电能的输送1．对于高压输电，若输送的电功率必定，以下说法中正确的选项是（）A．电压增大到本来的 2 倍，输送的电能增大到本来的 2 倍B．电压增大到本来的 2 倍，输送的电能增大到本来的 4 倍C．电压增大到本来的 2 倍，损失的电能减小到本来的1 4D．电压增大到本来的 2 倍，损失的电能减小到本来的1 22．如下图，是四根高压输电线上的一个装置，它的作用是将四根导线并联起来了．由此可知，装置应当属于（选填“导体”或“绝缘体”），利用这个装置把四根导线固定起来，相当于增大了，进而减小了输电导线的，这样就能大大减少输电线上电能的损失．知识点 2高压触电及其防备3．对于家庭电路和安全用电，以下说法正确的选项是（）A.使用螺丝刀状的试电笔时，手指不要接触上端的金属帽B.家用电器起火，应马上用水息灭C.打雷下雨时，能够站在大树下避雨D.放风筝时，应远离高压电线4．发现电线着火时的正确办理方法是（）A．用水浇灭B．找电工来办理C．拉下开关，切断电源D．用小刀或剪刀切断电源综合训练5．以下做法正确的选项是（）A．小朋友在高压线旁放风筝B．在低压线上晾衣服C．雷雨天气人躲在大树下D．高压变压器设警告语6． 2014 年 2 月 12 日新疆和田发生7.3 级地震，地震发生时，选择正确的逃生和自救举措特别重要，以下举措中正确的选项是（）A. 室外的跑到楼内闪避B.快速进入室内抢运物件C. 快速远离高压电线和斜坡D.高楼层的人们应马上乘电梯撤退7．高压输电线路的铁塔顶端有一条（或两条）比下边输电线细的金属线（如图1～图 2 ），它的作用是（）A．增强铁塔的稳固性B．传输零线的电流C．防雷电起到避雷针的作用D．作为备用线，供输电线断开时应急使用8．如图是同学们在宣传安全用电时所画的两幅画。

请你为它们配上讲解词。

甲：；乙：。

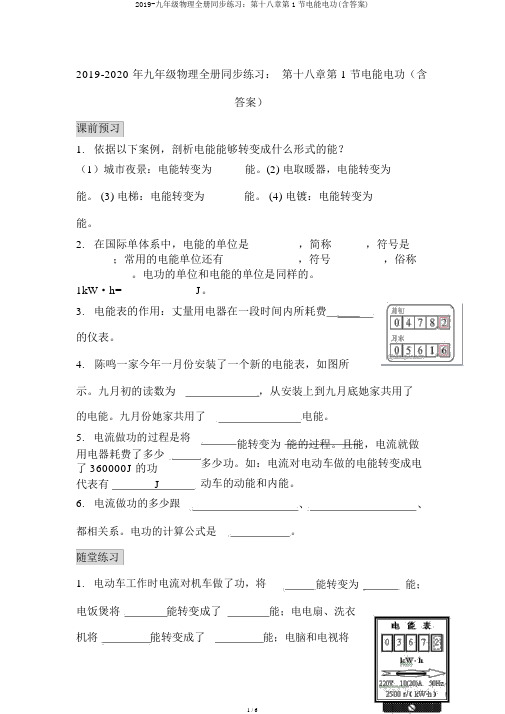

2019-2020 年九年级物理全册同步练习：第十八章第 1 节电能电功（含答案）课前预习1.依据以下案例，剖析电能能够转变成什么形式的能？（1）城市夜景：电能转变为 _____能。

(2) 电取暖器，电能转变为 _____能。

(3) 电梯：电能转变为 ______能。

(4) 电镀：电能转变为 _______能。

2.在国际单体系中，电能的单位是 _______，简称 _____，符号是______；常用的电能单位还有 ___________，符号 ________，俗称_________。

电功的单位和电能的单位是同样的。

1kW·h=____________J。

3.电能表的作用：丈量用电器在一段时间内所耗费＿＿＿的仪表。

4.陈鸣一家今年一月份安装了一个新的电能表，如图所示。

九月初的读数为，从安装上到九月底她家共用了的电能。

九月份她家共用了电能。

5.电流做功的过程是将用电器耗费了多少了360000J 的功代表有J能转变为能的过程。

且能，电流就做多少功。

如：电流对电动车做的电能转变成电动车的动能和内能。

6.电流做功的多少跟、、都相关系。

电功的计算公式是。

随堂练习1.电动车工作时电流对机车做了功，将能转变为能；电饭煲将能转变成了能；电电扇、洗衣机将能转变成了能；电脑和电视将能主要转变成了能和内能及声能；家用电吹风将能转化成了能和能；给手机电池充电时，电能转变为能。

2.安装在家庭电路中的电能表，丈量的是（）A．电能B．电压C．电阻D．电流3.电能表的表盘以下图，对于电能表以下说法正确的选项是（）A．“ 50Hz”是说这个电能表在50 赫的沟通电路中使用B．“ 10(20)A ”是说这个电能表的标定电流是20AC．“ 10(20)A ”是说这个电能表的额定最大电流是10AD．“2500revs ／(kw ·h) ”是表示电能表上的转盘转过 1 转消耗的电能是 2500 千瓦时4.学习物理需要特别仔细，不当心就简单犯错。

18.1电能电功同步练习人教版九年级物理全一册一、单选题1.家用电能表抄见数所用的单位是( )A. 千瓦B. 千瓦时C. 库仑D. 伏特2.在国际单位制中，电功的单位是（ ）A. 伏特(V)B. 欧姆(Ω)C. 焦耳(J)D. 瓦特(W)3.几位同学分别记录如图所示的家用电能表的读数正确的是（）A. 5546.7JB. 55467kWC. 5546.7kW⋅ℎD. 55467kV4.小明家上次查看电能表示数为本次查看时电能表读数如图所示，则下列说法正确的是（）A. 他家在这段时间内消耗的电能为903kW⋅ℎB. 电能表是测量电功率的仪表C. 若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表圆盘转了600转D. 这个电能表的额定功率为2200W5.关于电功，下列说法中正确的是( )A. 通电的时间越长，电流做的功越多B. 通过用电器的电流越大，电流做的功越多C. 用电器两端的电压越大，电流做的功越多D. 电流做功越多，消耗的电能就越多6.关于电能和电功，下列说法正确的是（）A. 家用电器每消耗1度电，产生的热量就是3.6×106JB. 用电器消耗的电能等于电流通过该用电器所做的功第2页，共12页C. 电流做功的过程实质就是其他形式能转化为电能的过程D. 通过导体的电流越大，电流做的功就越多7.现有两个定值电阻R 1和R 2（R 1＜R 2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。

则四个电路中电流做功大小关系正确的是（ ）A. W 甲>W 乙>W 丙>W 丁B. W 乙>W 丙>W 丁>W 甲C. W 甲>W 丙>W 丁>W 乙D. W 丙>W 丁>W 乙>W 甲8.甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（ ）A. 5：1B. 5：4C. 4：5D. 5：8二、多选题9.电流经过用电器做功1 J ，1 J 等于( )A. 1 V·AB. 1 W.SC. 1 V·A·sD. 1 kW·ℎ三、填空题10.电子式电能表表盘上标有“3000imp /kW ⋅ℎ”的字样(imp 表示电能表指示灯闪烁次数)，将某用电器单独接在该电能表上，正常工作30min ，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是______kW ⋅ℎ，即______J 。

18.3电能的输送同步练习一．选择题1．远距离输电采用高电压，这是因为在输送功率一定时，提高输送电压，可以（）A．减小输电导线中的电流B．增大消耗的功率C．增大输电导线的电流D．减小输电线上的电阻2．要想降低远距离输电线路电能的消耗必须（）A．升高输送电压B．降低输送电压C．用铜导线换掉铝导线以减小电阻D．减小输出功率3．高压输电的优点是（）A．安全B．可减小输电导线的电阻C．可减小电能损失D．可增大输电电流4．关于高压输电，若输送的电功率一定，下列说法中正确的是（）A．电压增大到原来的2倍，输送的电能增大到原来的2倍B．电压增大到原来的2倍，输送的电能增大到原来的4倍C．电压增大到原来的2倍，损失的电能减小到原来的D．电压增大到原来的2倍，损失的电能减小到原来的5．近年来国家对边远农村陈旧老化的电网进行改造，以减少远距离输电的电能损耗而降低电费价格，减轻农民负担。

可采取的措施是（）A．提高输送功率B．提高输电电压C．增大输电电流D．减小输电线的截面积6．关于电能的输送，下列说法中正确的是（）A．高压输电和低压输电时，线路损失功率均一样，输送功率不一样B．高压输电和低压输电的输出功率一样，但高压输电时线路上的电流小，损耗小C．高压输电和低压输电功率一样，线路上的电流是一样的D．高压输电能提高输电功率，但不能减少损耗功率7．为了减少远距离输电在线路上的损失，通常采用的办法是（）A．增大输出线电线的电阻B．减少通电时间C．增大输出电流D．提高电压8．以下不属于电能的优点是（）A．便于转化B．便于输送C．便于分配D．便于开采9．高压输电线路的铁塔顶端有一条（或两条）比下面输电线细的金属线（如图1～图2 ），它的作用是（）A．加强铁塔的稳定性B．传输零线的电流C．防雷电起到避雷针的作用D．作为备用线，供输电线断开时应急使用10．远距离输电的示意图如图，若发电机的输出电压不变，两变压器之间输电线电阻不变，其余线路电阻不计，则下列叙述中不正确的是（）A．用电高峰时，输电线上损失的功率与发电机的输出功率之比比用电低谷时大B．用电高峰时，输电线上电流较小，因此灯光较暗C．当用户用电器的总电阻减小时，输电线上损失的功率增大D．发电机输出的功率增大时用户得到的电压反而降低二．填空题11．国家电网输送电能时采用1000千伏特高压交流输电线路输送，可以减少输电线上的电能损耗，这是因为。

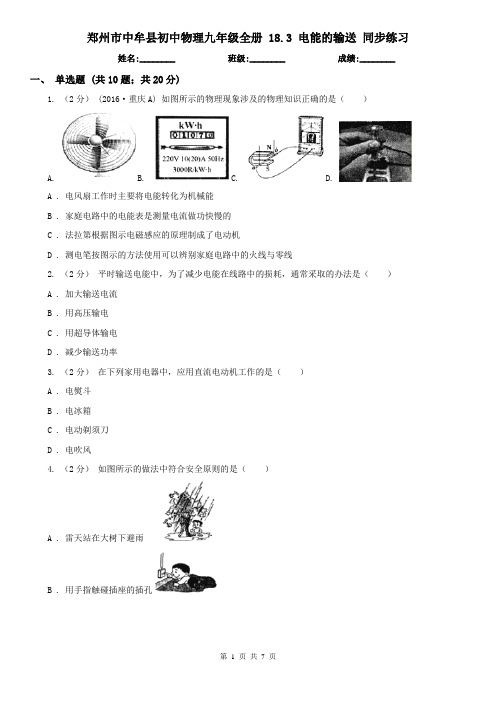

郑州市中牟县初中物理九年级全册 18.3 电能的输送同步练习姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）(2016·重庆A) 如图所示的物理现象涉及的物理知识正确的是（）A. B. C. D.A . 电风扇工作时主要将电能转化为机械能B . 家庭电路中的电能表是测量电流做功快慢的C . 法拉第根据图示电磁感应的原理制成了电动机D . 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线2. （2分）平时输送电能中，为了减少电能在线路中的损耗，通常采取的办法是（）A . 加大输送电流B . 用高压输电C . 用超导体输电D . 减少输送功率3. （2分）在下列家用电器中，应用直流电动机工作的是（）A . 电熨斗B . 电冰箱C . 电动剃须刀D . 电吹风4. （2分）如图所示的做法中符合安全原则的是（）A . 雷天站在大树下避雨B . 用手指触碰插座的插孔C . 用湿抹布擦发光的灯泡D . 将冰箱的金属外壳接地5. （2分）(2018·大冶模拟) 下列图中的实验反映电磁起重机工作原理的是（）A .B .C .D .6. （2分）(2016·百色) 如图所示的实验，可以用来研究发电机工作原理的是（）A .B .C .D .7. （2分）(2019·邵阳) 在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A . 电磁铁的A端为N极B . 小磁针静止时，N极水平指向左C . 利用这一现象所揭示的原理可制成的设备是发电机D . 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强8. （2分）关于交流发电机各部分的作用，下列说法中错误的是（）A . 线圈是用来产生感应电流的B . 磁极是用来产生磁场的C . 滑环是用来改变电流方向的D . 电刷是用来连接外电路的9. （2分） (2017九上·澧县期末) 如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流，当人以5km/h的速度行走时，其发电的功率约为0.4W，下列说法正确的是（）A . 发电鞋工作时将电能转化为机械能B . 发电鞋是利用电磁感应原理工作的C . 在人以5km/h的速度行走1h的过程中，发电鞋可以产生约0.4J的电能D . 发电鞋是利用电流磁效应原理工作的10. （2分）电动车已成为短途交通的常用工具，下列说法不正确的是（）A . 电动车的核心部件是电动机，其工作时把电能转化为机械能B . 行驶过程中，驾驶员相对电动车是静止的C . 轮胎上的花纹是通过增大接触面的粗糙程度从而增大摩擦D . 电动车紧急刹车时驾驶员的上部向后仰二、多选题 (共2题；共6分)11. （3分）(2017·大石桥模拟) 下列有关家庭用电中的几个实例，描述正确的是（）A . 熔丝（俗称保险丝）烧断一定是发生了短路B . 使用试电笔时，金属体笔尖应接触被测导线,手指按住笔尾金属体,观察氖管是否发光C . 有人触电时应迅速用手把他拉离电源D . 进户线应先连接电能表，再和总开关连接12. （3分）户外徒步穿越已成为人们一项健康时尚的运动．以下有关户外装备的说法中正确的是（）A . 防晒霜﹣减弱紫外线对皮肤的伤害B . 帽子遮阳﹣利用光的直线传播C . 指南针﹣利用地磁场判断方向D . 登山鞋﹣底部有很深的花纹，为了减小摩擦三、填空题 (共2题；共3分)13. （1分）家庭电路中，大功率或有金属外壳的家用电器，通常都要使用三脚插头，这是为了防止因________使外壳带电而造成触电事故．14. （2分）在如图所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到电流表上。

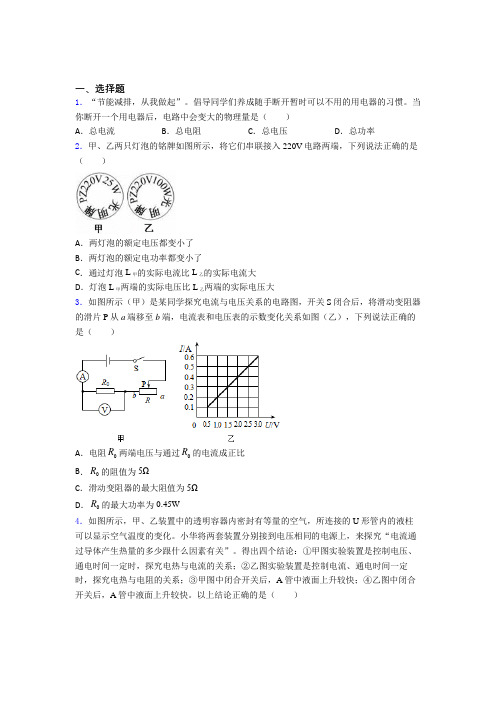

一、选择题1．“节能减排，从我做起”。

倡导同学们养成随手断开暂时可以不用的用电器的习惯。

当你断开一个用电器后，电路中会变大的物理量是（）A．总电流B．总电阻C．总电压D．总功率2．甲、乙两只灯泡的铭牌如图所示，将它们串联接入220V电路两端，下列说法正确的是（）A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．通过灯泡L甲的实际电流比L乙的实际电流大D．灯泡L甲两端的实际电压比L乙两端的实际电压大3．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），下列说法正确的是（）A．电阻0R两端电压与通过0R的电流成正比B．0R的阻值为5ΩC．滑动变阻器的最大阻值为5ΩD．0R的最大功率为0.45W4．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。

小华将两套装置分别接到电压相同的电源上，来探究“电流通过导体产生热量的多少跟什么因素有关”。

得出四个结论：①甲图实验装置是控制电压、通电时间一定时，探究电热与电流的关系；②乙图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系；③甲图中闭合开关后，A管中液面上升较快；④乙图中闭合开关后，A管中液面上升较快。

以上结论正确的是（）A ．只有①②B ．只有①④C ．只有②③D ．只有③④5．创新实验小组的同学设计了一个室内温度测量仪，其简化电路如图甲所示，电源电压保持6V 不变，温度表由量程为0~3V 的电压表改装而成，定值电阻40ΩR ，热敏电阻0R 的阻值随温度t 变化的关系图像如图乙所示。

下列说法正确的是（ ）A ．随着温度的升高，热敏电阻的阻值减小B ．该温度测量仪可测量的最高温度为50℃C ．当室内温度为10℃时，定值电阻R 消耗的电功率为0.4WD ．当定值电阻R 在5s 内产生的热量为2.25J 时，室内的温度为30℃6．定值电阻R 1标有“10Ω 1A ”字样，R 2标有“15Ω 0.6A ”字样，将R 1、R 2接入由一个开关和电压恒定的电源组成的电路，在保证电路完全的情况下，下列说法正确的是（ ） A ．R 1、R 2并联时，通过干路的最大电流为1.6A B ．R 1、R 2并联时，R 2的最大功率为9W C ．R 1、R 2串联时，电源电压最大为19V D ．R 1、R 2串联时，R 1的最大功率为3.6W7．下列用电器工作时主要的能量转化情况说法错误．．的是（ ） A ．电饭煲：电能转化为内能B．洗衣机：电能转化为机械能C．节能灯：电能转化为光能D．抽油烟机：电能转化为内能8．如图是小亮设计的“挂钩式电子秤”的电路原理图。

《电能的输送》一、单选题1、要想降低远距离输电线路电能的消耗必须（）A. 升高输送电压B. 降低输送电压C. 用铜导线换掉铝导线以减小电阻D. 减小输出功率2、高压输电线路的铁塔顶端有一条（或两条）比下面输电线细的金属线（如图1～图2 ），它的作用是（）A. 加强铁塔的稳定性B. 传输零线的电流C. 防雷电起到避雷针的作用D. 作为备用线，供输电线断开时应急使用3、对于远距离输电，下列说法正确的是（）A. 远距离输电输送的是直流电B. 高压输电可以减少电能损失C. 高压线路上的电压可以随意升高D. 输电线上的电阻越大，则电能损失越小4、为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（）A. 因铁线坚硬，应选铁线B. 因铝线易于架设，应选铝线C. 因铁较便宜，应选铁线D. 因铝线电阻小，应选铝线5、国家为解决“三农”问题，大规模进行了农村电网改造，使得农民家中的灯泡变亮了，村里的电机正常工作了．农业生产力水平提高了．下列关于这项改造的说法种正确的是（）A. 把电线换粗，升高电线的分压，提高用户电器的实际电压B. 把电线换细，减小电线上的能耗，提高电器的实际功率C. 把电线换粗，降低电线上的能耗，提高电器的额定功率D. 把电线换粗，增加电线上的能耗，提高电灯的实际功率6、输电线电阻为0.5Ω，输送的电功率为100kW，用1kV的电压输电时，输电线上的电流和消耗的电功率为（）A. 2000A；100kWB. 100A；5kWC. 100A；100kWD. 2000A；2000k7、用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场被电死．下面说法不正确的是（）A. 此高压线是裸导线（导线外没有绝缘皮）B. 钓鱼杆接触到了火线C. 钓鱼杆导电了D. 小鸟只能落在零线上，落在火线上同样将被电死8、发现有人触电后，应采取的正确措施是（）A. 赶快把触电人拉离电源B. 赶快去叫医护人员来处理C. 赶快切断电源或用干燥的木棒将电线挑开D. 赶快用剪刀剪断电源线二、填空题9. 远距离输电要采用高压输电．如果保证输送的电功率不变，将输电电压升高到原来的100倍，则输电线上的电流就变为原来的（），输电线上的能量损失就减小到原来的（）10、高压输电是不减小输电（），而减小（）上的电能损失的有效措施11、如图是同学们在宣传安全用电时所画的两幅画。

九年级物理全册 18.3 电能的输送课时作业 (新版)沪科版九年级物理全册18.3电能的输送课时作业(新版)沪科版电能传输(30分钟40分)一、多项选择题（这道主题有5个子题，每个子题3分，总共15分）1高压输电线路架设得很高，因为（）a.防止高压电弧触电b.防止跨步电压触电c.防止阻碍交通d、降低功率损耗2.某人站在地面上静止不动,一根高压输电线断开,一端落在他身边不远的地方,最安全的做法是()a.立即大步跑开c.慢慢大步走开b、立即拿起传输线D。

双脚并排，轻轻地跳开3.高压线路的电压高达几十万伏,但站在上面的小鸟却安然无恙(如图),这是因为()a、鸟类有高压的天性b.鸟脚是干燥的,鸟的身体不导电c.鸟两脚间的电压几乎为零d.鸟体电阻极大所以无电流通过小鸟4.中国电力形势的问题在于：（A）与解放初期相比，中国的电力供应显著增加；B.中国已经建立了比较完善的电网体系；C.中国目前的电力供应充足，无需节电；D.中国的电力供应仍然以火力发电为主5.(2021河北中考)下列说法中符合安全用电原则的是()a.控制灯泡的开关应接在火线上b.高压带电体不能接触,但可以靠近c.保险盒内熔丝熔断,可用铜线替代d.家用电器失火时,先灭火,后切断电源二、填空（这个大问题有3个小问题，每个空白2分，总共14分）-1-6.在远距离传输电能时，如果传输功率不变，传输线的电阻不变，为了减少传输线上的电能损耗，必须先通过变压器提高电站产生的电能，从而减少通过输电线路的能量，达到减少输电线路电能损耗的目的；通过架设高压输电线路，送至用电区域的变电所一次或两次，到达工矿、科研和生活区，然后将变压器降为V供家用。

7.如图的标志表示的意义是。

8.为了宣传安全用电，一名学生制作了两张海报，如图所示。

请在海报上附上评论。

甲图:;乙图:。

三、综合题(本大题共2小题,共11分)9.（6分）（2022年崇左市中学入学考试）崇左市大部分农村地区实现了“电、水、通”。

郑州市巩义市初中物理九年级全册 18.3 电能的输送同步练习姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）“垃圾是放错了地方的资源”．如图所示是利用金属探测仪寻找城市垃圾堆中金属的情景．当探测仪的探测线圈靠近金属时，在金属导体中就会产生变化的涡电流，如果探测仪能检测出这种变化，就可以判定探测线圈下而有金属．这种探测仪的工作原理利用了A . 磁极间存在着力的相互作用B . 磁场对通电导体有力的作用C . 通电导体的周围存在着磁场D . 法拉第发现的电磁感应现象2. （2分）(2019·长春月考) 智能手机耗电达到一定量时会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（）A . 增加了电池的输出电压B . 减小了电池的输出电流C . 减小了电子线路的电阻D . 增大了电池的输出功率3. （2分） (2018八下·北京期末) 第一个发现电流磁效应的科学家是（）A . 奥斯特B . 法拉第C . 安培D . 沈括4. （2分）当电路中的保险丝被烧断时，你应采取的措施是（）A . 及时换上保险丝B . 一时找不到保险丝，将铜丝接上应急C . 使空气开关复位D . 先找出故障原因，排除之后再恢复供电5. （2分）泰安首个新能源发电项目﹣肥城风电项目于2015年11月13日成功并网发电，风电主要靠山顶上的大型风车来发电，它的工作原理可以利用下面哪个图来说明（）A .B .C .D .6. （2分）(2017·邵阳) 下列四个实验，能说明发电机原理的是（）A .B .C .D .7. （2分）(2020·镇江) 如图所示，蹄形磁铁和铜棒均水平放置。

现闭合开关，水平向左移动铜棒，电流表G的指针发生偏转，则（）A . 根据此现象的产生原理可制成电动机B . 此现象与奥斯特实验现象的产生原理相同C . 若将铜棒左右来回移动，可产生交变电流D . 仅将磁铁水平向右移动，G的指针不偏转8. （2分） (2018九下·宜兴月考) 小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。

九年级物理上册《第十八章 电能、电功》同步练习题及答案(人教版)一、单选题1．下列物理量与测量仪器对应关系不正确的是（ ） A ．力——弹簧测力计 B ．温度——温度计C ．质量——天平D ．电功率——电能表2．居民楼有一户的电能表的表如图所示，某同学发表了以下几种意见，你认为正确的是A ．这户居民累积消耗电能1385度B ．这个电能表接能接在380V 的电路中使用C ．这户居民能同时使用1000W 的电饭煲和1500W 的空调D ．这个电能表中间铝盘转过30转，所计量的用电器消耗的电能是3.6×104J4．一个手机充电的移动电源（俗称“充电宝”）输入电压为5V ，容量为6000mA h ⋅，则该移动电源充电后最多储存的电能是（ ）A ．4 3.010J ⨯B ．30kW h ⋅C ．51.0810J ⨯D ．21.0810kW h ⨯⋅5．甲、乙两只灯泡的铭牌上标有“220V40W”和“36V40W”的字样，都在额定电压下工作时，两只灯泡工作2h 所消耗的电能，下列说法中正确的是A ．甲灯泡消耗的电能多B ．乙灯泡消耗的电能多C ．两灯泡消耗的电能一样多D ．无法比较 6．一个小灯泡的两端加2.5V 电压时电流是0.3A ，则它通电2min 消耗的电能是A ．0.025kW•hB ．2.5kw•hC ．90JD ．1.5J7．直接测量消耗的电能的多少可以用（）A．电能表B．电压表C．电流表D．电阻表8．如图所示是一款红外线测温枪。

按动测温枪上的开关，测温枪内检测器将收集人体产生的红外线热辐射，同步转换为电信号，再显示出温度来。

以下说法正确的是（）A．检测器收集到的能量是通过做功形式来完成B．检测器收集到的能量是通过热传递形式完成C．检测器收集到的能量是电能D．检测器收集到的能量是化学能9．如图甲所示电路中，电源电压为5 V，滑动变阻器的最大阻值为20 Ω，电流表、电压表连入电路的量程分别为“0～0.6 A”和“0～3 V”，小灯泡上标有“3 V”字样，通过小灯泡的电流随其两端的电压变化关系如图乙．下列说法错误的是()A．小灯泡正常发光时的电阻为12 ΩB．当电流表的示数为0.2 A时，通电10 s，小灯泡消耗的电能为4 JC．滑片P向b移动，电压表示数变大D．为保护电路元件，滑动变阻器的取值范围为7 Ω～15 Ω10．下列过程，属于内能转化为机械能的是A．内燃机的做功冲程B．电热水壶烧水C．向下压活塞引燃棉花D．从滑梯上滑下时臀部发热二、填空题17．一只电热水壶装满水后接在220V的电源上，通过它的电流是1.2A。
