《电力系统暂态分析》课程试卷（1）一、选择题（每小题2分，共20分） 1、中性点不接地系统，发生单相故障，非故障相电压上升为（ ）。
A ：相电压的3倍； B ：相电压的2倍； C ：相电压； D ：3倍的相电压。
2、当电力系统发生故障后投入制动电阻，可增加（ ）。
A ：有功功率差额； B ：电磁功率； C ：无功功率差额； D ：电抗大小。
3、电力系统发生两相短路故障，（BC 短路）则故障相电压为短路）则故障相电压为（（ ）。
A ：A C B U U U ...31== B ： A C B U U U ...21== C ：A C B U U U ...21-== D ：A C B U U U (2)1== 4、经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为势，一般被称为（（ ）。
A ：发电机电势； B ：变压器电势； C ：电压降； D 都不对。
5、一台发电机出口发生三相短路故障，如果发电机次暂态电抗250'=d X ，则发电机提供的短路电流周期分量''I 为额定电流的为额定电流的（（ ）。
A ：8倍； B ：4倍； C ：6倍； D ：2倍。
6、简单电力系统考虑阻尼作用的静态稳定判据为（ ）。
A ：阻尼系数D>0，整步功率系数eq S >0； B 、阻尼系数D<0，整步功率系数eq S >0； C ：阻尼系数D>0，整步功率系数eq S <0； D ：阻尼系数D<0，整步功率系数eq S <0。
7、电力系统发生三相短路后，短路电流（周期分量与非周期分量之和）的最大值一般出现在短路后值一般出现在短路后（（ ） A ：0秒； B ：0.005秒； C ：0.01秒； D ：0.02秒。
8、下列关于对称分量法的说话正确的是（ ）A ：对于对称的三相电力系统，注入负序电流时可能产生正序电压或零序电压；B ：可以通过增加发电机或变压器中性点对地的电抗增加系统的零序电抗；C ：同步发电机的正序电抗与负序电抗相等，而比零序电抗要大的多；D ：对于不对称的三相系统也可以采用对称分量法来简化其短路电流的计算。
电力系统暂态分析一、判断题（本大题共10分，共 5 小题，每小题 2 分）1. 对称短路时仅有正序分量，不对称短路时会出现正序、负序和零序分量。
2. 三相变压器负序电抗与其正序电抗相同。
3. 同步发电机负序电抗与其正序电抗相同。
4. 短路时网络中任意处的电流、电压均都满足用相量或序分量表示的边界条件。
5. 自耦变压器的零序电抗通常不会为无穷大。
二、填空题（本大题共60分，共 20 小题，每小题 3 分）1. 具有转子阻尼绕组的同步发电机机端短路瞬时的状态称为 ______ ，电枢反应磁通的路径是 ______ 。
2. 单相短路的复合序网图中三序网络是 ______ 关系。
3. 计算三相短路电流交流分量初始值时，远离短路点的电动机按 ______ 模型处理，短路点附近的电动机均按 ______ 模型处理。
4. 节点阻抗矩阵是 ______ 的逆矩阵。
5. 一般在工程实用计算中为了简便，通常用 ______ 替代交轴暂态电动势6. 同步发电机机端三相短路至稳态后，电枢反应磁通的路径是 ______ 、______ 、 ______ 。
7. 极限切除角度对应的切除时间被称为 ______ 。
8. 短路计算时通常假设各电源的电动势相位 ______ 。
9. 当接地短路点位于变压器三角形或不接地星形绕组侧时，变压器的零序电抗为 ______ 。
10. 通常，同步发电机和异步电动机定子绕组通常是 ______ 接线，其零序电抗为 ______ 。
11. 同步发电机负载三相短路时，定子绕组交轴感应电动势在短路前后是______ 。
12. ______ 定则可用于分析简单系统的暂态稳定性问题。
13. 利用节点导纳矩阵求解系统中三相短路，通常采用 ______ 方法求解网络方程。
14. 由于存在转子阻尼绕组，同步发电机定子绕组的次暂态电抗值比同步电抗值和暂态电抗值都 ______ 。
15. 同步发电机三相短路时，转子绕组电流存在交流分量的原因是 ______ 、______ 。
电力系统暂态分析试卷（1）一、（25分）简答1． 什么是电力系统短路故障？故障的类型有哪些？ 2． 列出电力系统的各电压等级对应的平均额定电压？ 3． 同步发电机三相短路时为什么要进行派克变换？ 4． 分裂电抗的作用是什么？5．简述运算曲线法计算三相短路电流的步骤。
二、(15分)下图为一无穷大功率电源供电系统，设在K 点发生三相短路，如果设计要求通过电源的冲击电流不得超过30 KA ,问并行敷设的电缆线路最多容许几条？(K M =1.8)三、(15分) 某系统接线及各元件参数如上图所示，设在 f 点发生三相短路。
若选S B =100MV A ，U B =U av ，试计算：(1) 电源G 及系统S 对 f 点的转移电抗x Gf 、x Sf 。
(2) 如果根据运算曲线查得 t = 0.2 秒时电源G 的短路电流标么值为I G 02.''=2.6，则 t = 0.2 秒时短路点总电流的有名值是多少？四、（10分）系统接线如图所示, 当 f 点发生不对称接地短路故障时, 试作出相应的各序等值网络。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)1250mx 1=0.083Ω/km r 1=0.37Ω/kmS=无穷大 6kV , 200A X R %=4 P φ =1.68KW LkX k =0.2ΩR K =0.1ΩS GN1=100MV A X ”d =0.2 S TN1 =20MV A u k %=10100kmX 0=0.4Ω/km P GN2 =40MW cos ф=0.8 X ”d =0.25k10.5KV115KV S TN2 =20MV A u k %=10.510.5KV五、（10分）如图所示系统，电抗为归算到统一基准值下的标么值（S B =100MVA ，U B =平均额定电压），用正序等效定则计算以下各种情况短路时，短路点的A 相正序电流有名值，（1）三相短路；（2）A 相接地短路；六、（10分）如图所示系统，求发电机电势E q 和静态稳定储备系数K p ？（注：图中参数为归算到统一基准值下的标么值S B =100MV A ，U B =平均额定电压）七、（15分）有一简单系统，已知发电机参数2.0='dx ，E΄ =1.2，原动机功率P T =1.5，线路参数如图所示，无穷大电源电压000.1∠=c U ，如果开关K 突然合上，电容电抗Xc=0.3试判断该系统能否保持暂态稳定?G1T 1T 2LfX n1G 2X n210.5KV 115KV X 1=X 2=0.1X 0=0.2X 1=X 2= 0.1 X 0 = 0.3X 1=X n =0.1KX n单回X L =0.6S=无穷大K10.5KV115KVX d =0.1X L =0.4X T =0.25U=1=ConstP 0=1 Q 0=0.8电力系统暂态分析试卷(2)一、简答（25分）1.什么是短路？简述短路的现象和危害？2.什么是短路冲击电流？出现冲击电流的条件是什么？3.为什么同步发电机定、转子绕组的电感系数矩阵中会有零元素？4.变压器中性点接小电阻的作用是什么？简要分析理由。

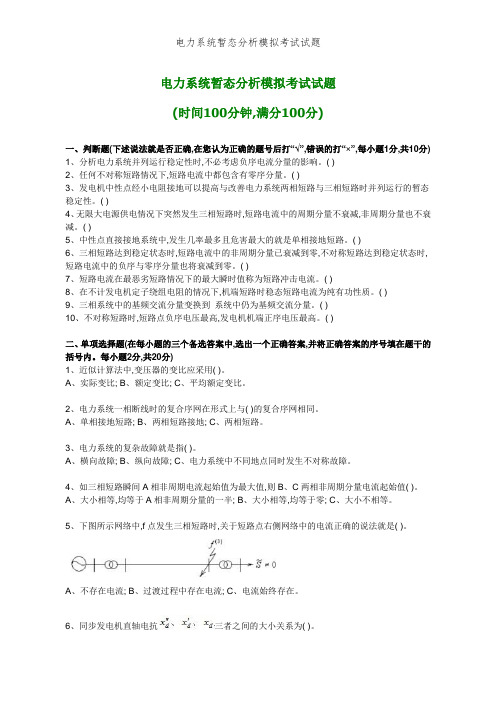

电力系统暂态分析模拟考试试题(时间100分钟,满分100分)一、判断题(下述说法就是否正确,在您认为正确的题号后打“√”,错误的打“×”,每小题1分,共10分)1、分析电力系统并列运行稳定性时,不必考虑负序电流分量的影响。
( )2、任何不对称短路情况下,短路电流中都包含有零序分量。
( )3、发电机中性点经小电阻接地可以提高与改善电力系统两相短路与三相短路时并列运行的暂态稳定性。
( )4、无限大电源供电情况下突然发生三相短路时,短路电流中的周期分量不衰减,非周期分量也不衰减。
( )5、中性点直接接地系统中,发生几率最多且危害最大的就是单相接地短路。
( )6、三相短路达到稳定状态时,短路电流中的非周期分量已衰减到零,不对称短路达到稳定状态时,短路电流中的负序与零序分量也将衰减到零。
( )7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。
( )8、在不计发电机定子绕组电阻的情况下,机端短路时稳态短路电流为纯有功性质。
( )9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。
( )10、不对称短路时,短路点负序电压最高,发电机机端正序电压最高。
( )二、单项选择题(在每小题的三个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题2分,共20分)1、近似计算法中,变压器的变比应采用( )。
A、实际变比;B、额定变比;C、平均额定变比。
2、电力系统一相断线时的复合序网在形式上与( )的复合序网相同。
A、单相接地短路;B、两相短路接地;C、两相短路。
3、电力系统的复杂故障就是指( )。
A、横向故障;B、纵向故障;C、电力系统中不同地点同时发生不对称故障。
4、如三相短路瞬间A相非周期电流起始值为最大值,则B、C两相非周期分量电流起始值( )。
A、大小相等,均等于A相非周期分量的一半;B、大小相等,均等于零;C、大小不相等。
5、下图所示网络中,f点发生三相短路时,关于短路点右侧网络中的电流正确的说法就是( )。
电力系统暂态分析试题一、判断题。
1、从严格的意义上讲，电力系统总是处于暂态过程之中。
（）2、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。
（）3、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。
（）4、对称分量法只能用于线性电力系统不对称故障的分析计算。
（）5、派克变换前后，发电机气隙中的磁场保持不变。
（）6、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。
（）7、不对称短路时，发电机机端的零序电压最高。
（）8、同步发电机转子的惯性时间常数J T 反映了转子惯性的大小。
（）9、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。
（）10、 切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。
（）二、选择题（2分/每题，可多选，共20分）1、 短路电流计算的作用是（）：A.确定继电保护定值B.进行故障分析C.为系统设计及选择电气设备提供依据D.校验开关的遮断容量2、 下面事件属于事故的有（）：A ． 带地线合刀闸B. 雷击短路C. 误进带电间隔 D. 非全相运行3、下列中自然发生概率最小的故障是（）：A ． 两相相间短路 B. 单相短路接地 C. 两相接地 D. 三相短路4、电力系统的暂态过程可分为（）：A.波过程B.故障过程C.电磁暂态过程D.机电暂态过程5、 对于无限大功率电源供电的空载线路，若线路阻抗角︒=60ϕ，在电压初始相角α为（）时，其三相短路会出现最大电流。
A ．︒90 B. ︒60 C. ︒30 D. ︒-30三、（25分）简答1． 什么是电力系统短路故障？故障的类型有哪些？2． 列出电力系统的各电压等级对应的平均额定电压？3． 同步发电机三相短路时为什么要进行派克变换？四、（10分）如图所示系统，电抗为归算到统一基准值下的标么值（S B=100MVA，U B=平均额定电压），用正序等效定则计算以下各种情况短路时，短路点的A相正序电流有名值，（1）三相短路；（2）A相接地短路；五、（10分）如图所示系统，求发电机电势E q和静态稳定储备系数K p？（注：图中参数为归算到统一基准值下的标么值S B=100MVA，U B=平均额定电压）。
电力系统分析模拟考试题与参考答案一、单选题（每题5分，共25分）1. 电力系统稳定性分析中，描述系统在小干扰后，各物理量随时间变化的关系的是（）A. 暂态过程B. 静态过程C. 暂态稳定性D. 静态稳定性参考答案：B2. 在电力系统中，进行无功功率补偿时，通常采用的设备是（）A. 电容器B. 电感器C. 变压器D. 电动机参考答案：A3. 电力系统短路计算中，通常将系统中的（）视为无穷大电源。
A. 发电机B. 负载C. 变压器D. 线路参考答案：A4. 下列哪种设备主要用于控制电力系统有功功率的传输（）A. 断路器B. 隔离开关C. 继电保护D. 调压器参考答案：D5. 在电力系统可靠性评估中，用来描述系统正常运行的概率的是（）A. 可靠性指标B. 可用率C. 故障率D. 强迫停机率参考答案：A二、判断题（每题5分，共25分）1. 在电力系统稳定性分析中，暂态稳定性是指系统在小干扰后，能够恢复到稳定运行状态的能力。
（）参考答案：错2. 电力系统的有功功率和无功功率平衡是电力系统正常运行的基本条件。
（）参考答案：对3. 在电力系统短路计算中，可以忽略线路的电阻和电抗。
（）参考答案：错4. 电力系统的可靠性评估中，系统的可用率越高，表示系统的运行成本越高。
（）参考答案：错5. 进行电力系统稳定性分析时，只需要考虑系统的静态稳定性，不需要考虑暂态稳定性。
（）参考答案：错三、计算题（每题10分，共30分）1. 一条220kV的输电线路，长度为150km，线路的电阻为0.18Ω/km，电抗为0.22Ω/km。
求该输电线路的等效电阻和等效电抗。
参考答案：等效电阻= 150km × 0.18Ω/km = 27Ω等效电抗= 150km × 0.22Ω/km = 33Ω2. 有一个三相交流电路，每相的电压有效值为220V，频率为50Hz。
求该电路的线电压和相电压的关系。
参考答案：线电压U线= √3 × 相电压U相= √3 × 220V ≈ 380V3. 一台发电机的额定容量为300MW，额定电压为220kV。
（完整版）电⼒系统暂态分析课程试卷1卷答案《电⼒系统暂态分析》课程试卷（1卷）答案⼀、选择题（每⼩题2分，共20分）1、A2、B3、C4、B5、B6、A7、C8、B9、D 10、C⼆、填空题（共20分）11、（3分）理想同步电机由 6 个绕组构成，数学模型共有 18 个未知数。
12、（4分）假定变压器为?/0Y 接法，如果在0Y 侧的中性点与地之间串联电抗n x ，则零序阻抗会增加 n x 3 ，⽽如果在?侧绕组中串联电抗n x ，则零序阻抗会增加n x 31。
13、（2分）短路冲击电流指的是短路电流最⼤可能的瞬时值。
它主要是⽤来校验电⽓设备和载流导体的电动⼒稳定度。
14、（1分）经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为 0 。
15、（3分）直流分量也称为⾮周期分量，倍频电流和⾮周期电流都是为了维持磁链初值守恒⽽出现的，都属于⾃由分量。
16、（2分）起始次暂态电流指的是短路电流周期分量（指基频分量）的初值。
17、（5分）短路周期电流是许多参数的复杂函数，这些参数包括：（1）发电机的各种电抗和时间常数以及反映短路前运⾏状态的各种电势的处置；（2）说明励磁效果的励磁系统的参数；（3）短路点离机端的距离；（4）时间t 。
三、简答题（共30分）18、（10分）什么是派克变换？试简述派克变换的作⽤和意义。
答：派克变换表⽰为a q d f f f f f f 212121)120sin()120sin(sin )120cos()120cos(cos 320οοοοθθθθθθ…………..(2分)逆变换为： ??+-+----=01)120sin()120cos(1)120sin()120cos(1sin cos f f f f f f q d c b a οοοοθθθθθθ…………..(2分) 派克变化是⼀种线性变换，将定⼦abc 坐标变换到转⼦同步旋转的dqo 坐标。
……………….…………………………………………………………………(2分)在d 、q 、o 坐标系中，磁链⽅程成为常系数⽅程。
电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。
（）2、任何不对称短路情况下，短路电流中都包含有零序分量。
（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。
（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。
（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。
（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。
（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。
（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。
（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。
（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。
（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。
A、实际变比；B、额定变比；C、平均额定变比。
2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。
A、单相接地短路；B、两相短路接地；C、两相短路。
3、电力系统的复杂故障是指（）。
A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。
4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。
A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。
5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。
电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。
（）2、任何不对称短路情况下，短路电流中都包含有零序分量。
（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。
（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。
（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。
（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。
（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。
（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。
（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。
（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。
（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。
A、实际变比；B、额定变比；C、平均额定变比。
2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。
A、单相接地短路；B、两相短路接地；C、两相短路。
3、电力系统的复杂故障是指（）。
A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。
4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。
A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。
5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。
电力系统暂态分析判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。
（）2、任何不对称短路情况下，短路电流中都包含有零序分量。
（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。
（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。
（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。
（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。
（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。
（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。
（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。
（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。
（）答案：1、√ 2、× 3、× 4、× 5、× 6、× 7、√ 8、× 9、× 10、√二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。
A、实际变比；B、额定变比；C、平均额定变比。
2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。
A、单相接地短路；B、两相短路接地；C、两相短路。
3、电力系统的复杂故障是指（）。
A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。
4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。
A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。
5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。
A、不存在电流；B、过渡过程中存在电流；C、电流始终存在。
6、同步发电机直轴电抗三者之间的大小关系为（）。
7、不同类型短路对电力系统并列运行暂态稳定性的影响也不一样，下述说法中正确的是（）。
A、三相短路影响最大，以下依次是两相短路、单相接地短路、两相短路接地；B、三相短路影响最大，以下依次是两相短路接地，两相短路、单相接地短路；C、单相接地短路影响最大，以下依次是两相短路、两相短路接地、三相短路。
8、对于三个单相变压器组成的三相变压器组，不对称短路分析时，对励磁电抗的处理方法是（）。
A、负序和正序励磁电抗可以视为无限大，零序励磁电抗一般不能视为无限大；B、负序、正序和零序励磁电抗均可以视为无限大。
C、负序、正序和零序励磁电抗都不可以视为无限大。
9、关于同杆双回架空输电线路，下面说法中正确的是（）。
A、一般情况下可以忽略双回路对正序和负序电抗的影响，但对零序电抗的影响却不能忽略；B、一般情况下双回路对正序、负序和零序电抗的影响都可以忽略；C、一般情况下双回路对正序、负序和零序电抗的影响都不可以忽略。
10、在下图所示电力系统中，当f点（变压器三角形接线侧）发生A、B两相短路时，下述说法中正确的是（）。
A、变压器星形侧三相导线中都有短路电流流过，其中A相电流最大，为其他两相电流的两倍；B、变压器星形侧也只有A、B两相导线中有短路电流流过，且两相短路电流相等；C、变压器星形侧三相导线中都有短路电流流过，其中B相电流最大，为其他两相电流的两倍；答案：1、C ；2、B；3、C；4、A；5、B；6、A；7、B；8、B; 9、A；10、C三、问答题（每小题5分共25分）1、简述应用对称分量法计算不对称短路故障处短路电流的步骤。
答：应用对称法计算不对称短路故障处短路电流的步骤如下：①绘制三序等值电路，计算三序等值电路参数；②对三序等值电路进行化简，得到三序等效网络（或三序电压平衡方程）；③列故障处边界条件方程；④根据边界条件方程绘制复合序网，求取故障处基本相的三序电流分量（或利用三序电压方程和边界条件方程求解故障处基本相三序电流分量）⑤利用对称分量法公式，根据故障处基本相三序电流分量求故障处各相电流。
2、在下图所示的简单电力系统中，如果f点的，则f点发生单相接地短路时的故障相电流大于该点发生三相短路时的电流，这是否意味着单相短路对电力系统暂态稳定性的影响也大于三相短路？为什么？答：并不意味着单相短路对电力系统暂态稳定性的影响大于三相短路。
因为影响电力系统暂态稳定性的是正序电流，而非短路电流，而正序电流由下面正序增广网络确定故障情况下，发电机的功角特性其中三相短路时，单相接地短路时，由此可知，尽管单线接地时故障处故障相电流大于三相短路电流，但对电力系统并列运行暂态稳定性的影响却小于三相短路。
3、写出电力系统中f点发生两相短路接地故障时的边界条件，并画出其复合序网。
3、答：以B、C两相短路为例，边界条件为：复合序网如下图所示：4、试比较电力系统发生各种金属性短路故障时，正序分量电流的大小关系（n代表短路类型），并简要说明理由（分析时不计电阻，并假定。
5、快速关机可以提高电力系统并列运行的暂态稳定性，试以下图为例作图说明其工作原理。
答：下面是无快速关进汽阀门和有快速关进汽阀门两种情况下的功角特性曲线图，由图可见快关进汽阀门增大了最大减速面积（同时也可减小加速面积，但作用不明显），根据等面积定则可知，快速关进汽阀门可以提高电力系统并列运行的暂态稳定性。
四、作图题（每小题10分，共10分）1、画出下图所示电力系统f点发生单相接地短路时的零序等值电路。
答：点发生接地故障时的零序等值电路如下图所示。
五、计算题（共35分）1、用单位电流法计算下图所示网络中各电源与短路点之间的转移阻抗。
（图中各元件参数为标幺值）(10分)1、解：在下图中设电流，则由此可得：2、已知变压器变比),求变压器星形侧（f点）两相短路时三角形侧的三相电流。
（10分）2、解：以B、C两相短路为例，根据对称分量法求得星形侧各序分量，其相量图如图（1）所示，由于，所以三角形侧各序分量电流如下：其相量图如图（2）所示3、系统接线如下图所示，设在一回线路始端突然发生三相短路，当发电机转子功角增加30°时，A、B两断路器同时跳开，将故障线路切除。
已知原动机机械功率Pt=1.5,双回线运行时系统的功角特性为，切除一回线路后系统的功角特性为。
试判断该系统是否能保持暂态稳定？（15分）3、解：一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题2分，共20分）1、当电源内阻抗占短路回路总阻抗的比例小于15%时，可以视为无限大电源。
“×”2、由于电力系统中三序分量是相互独立的，所以可以分别计算，然后再将各序分量迭加得到各相的电流和电压。
“√”3、快速切除故障有利于改善简单电力系统的暂态稳定性。
“√”4、无限大电源供电情况下突然发生三相短路时，短路电流中有基频交流、倍频交流和非周期三种电流分量。
“×”5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。
“√”6、任何情况下变压器的零序励磁电抗都可以视为无限大，即任何情况下变压器的励磁电抗都可以用开路表示。
“×”7、电力系统横向故障指各种类型的短路故障“√”8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响，所以在应用运算曲线法计算短路电流时，可以不再考虑负荷的影响。
“√”9、小干扰法既可以用于分析电力系统的静态稳定性，也可以用于分析电力系统的暂态稳定性。
“×”10、对于12MW以上发电机组，计算其机端短路冲击电流时，冲击系数应取2。
“×”二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题3分，共30分)1、无限大电源供电情况下突然发生三相短路时，各相短路电流中非周期分量的关系是（）。
A、三相相等；B、三相可能相等，也可能不相等；C、不相等。
2、分析简单电力系统并列运行的暂态稳定性采用的是（）。
A 、小干扰法；B 、分段计算法；C 、对称分量法。
3、不计短路回路电阻时，短路冲击电流取得最大值的条件是（ ）。
A 、短路前空载，短路发生在电压瞬时值过零时；B 、短路前带有负载，短路发生在电压瞬时值过零时；C 、短路前空载，短路发生在电压瞬时值最大时。
4、电力系统并列运行的暂态稳定性是指（ ）。
A 、正常运行的电力系统受到小干扰作用后，恢复原运行状态的能力；B 、正常运行的电力系统受到大干扰作用后，保持同步运行的能力；C 、正常运行的电力系统受到大干扰作用后，恢复原运行状态的能力。
5、中性点直接接地系统中发生单相金属性接地短路时，流过故障相的短路电流大小与同一地点发生三相金属性短路时的短路电流大小相比较，其关系为（ ）。
A 、三相短路电流大于单相短路电流；B 、三相短路电流小于单相短路电流；C 、不能简单地确定二者的大小关系，还需要考虑其它条件。
6、对于旋转电力元件（如发电机、电动机等），其正序参数、负序参数和零序参数的特点是（ ）A 、正序参数、负序参数和零序参数均相同；B 、正序参数与负序参数相同，与零序参数不同；C 、正序参数、负序参数、零序参数各不相同。
7、绘制电力系统的三序单相等值电路时，对普通变压器中性点所接阻抗n Z 的处理方法是（ ）。
A 、中性点阻抗仅以n Z 出现在零序等值电路中；B 、中性点阻抗以3n Z 出现在零序等值电路中；C 、中性点阻抗以n Z 出现三序等值电路中。
8、单相接地短路时，故障处故障相短路电流与正序分量电流的关系是（ ）。
A 、故障相短路电流为正序分量电流的3倍；B 、故障相短路电流为正序分量电流的3倍；. C 、故障相电流等于正序分量电流。
9、对于11/-∆Y 接线变压器，两侧正序分量电压和负序分量电压的相位关系为（ ）A 、正序分量三角形侧电压与星形侧相位相同，负序分量三角形侧电压与星形侧相位也相同；B 、正序分量三角形侧电压较星形侧落后030，负序分量三角形侧电压较星形侧超前030；C 、正序分量三角形侧电压较星形侧超前030，负序分量三角形侧电压较星形侧落后030。
10、在中性点不接地系统中，在不计电阻影响并认为)2()1(∑∑=x x 的情况下，发生两相短路金属性接地时，故障处非故障相对地电压的大小为（ ）A 、0B 、|0|f UC 、|0|5.1f U答案：1、C ；2、B ；3、A ；4、B ；5、C ；6、C ；7、B ；8、A ；9、C ；10、C 。
