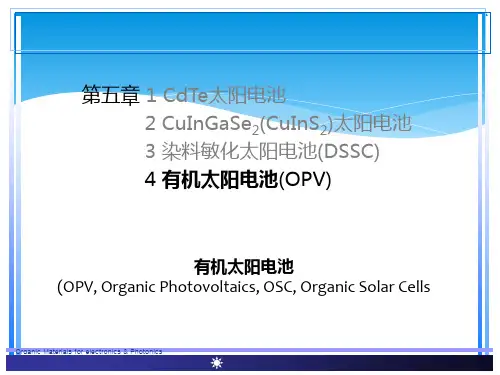

第五章-4 有机太阳电池OPV-20141204

第五章-4 有机太阳电池OPV-20141204

History of OPVs
Organic Materials for electronics & Photonics
(MgPh, 200mV)
(Polymer/C60)
Organic Mateotonics
Single Junction Solar Cell:
Organic or polymer single-layer PVs
Disadvantage
Organic Materials for electronics & Photonics
Organic Materials for electronics & Photonics
Organic Materials for electronics & Photonics
优化器件性能的几个方面：
1: Low bandgap polymer
Poly-N-dodecyl-2,5-bis(2´-thienyl)pyrrole-2,1,3-benzothiadiazole: PTPTB the push-pull concept by altering electron rich N-dodecyl-2,5-bis(2´-thienyl)pyrrole and electron deficient 2,1,3-benzothiadiazole groups
Bandgap engineering
< The parameters determining the bandgap of conjugated polymers > E∆r : the energy contribution from bond length alternation RE : the resonance energy EΘ : the energy caused by the inter ring torsion angle ESUB : the influence of the substituents. EG = E△r + RE + Eθ + Esub 1. Aromatic(芳香族的) form shows higher stabilization energy and therefore the higher bandgap. 2. Resonance energy leads to an energy stabilization and so to an increased splitting of the HOMO-LUMO energy. 3. Torsion between the ring plain interrupts the conjugation and therefore increases the bandgap. 4. Electron donating groups(推电子基团)raise the HOMO level and electron withdrawing groups (拉电子基团) lower the LUMO. 5. In the solid phase, additional intermolecular effects between the chains have to be taken into account, which generally leads to broader bands and a lower bandgap.

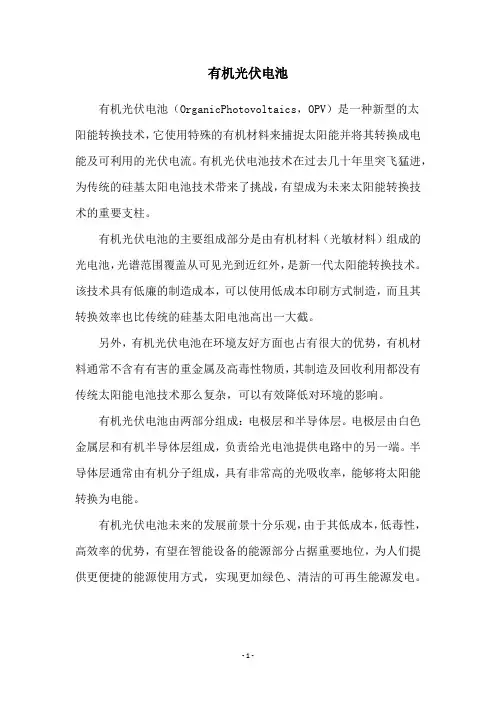

有机光伏电池

有机光伏电池

有机光伏电池
有机光伏电池（OrganicPhotovoltaics，OPV）是一种新型的太
阳能转换技术，它使用特殊的有机材料来捕捉太阳能并将其转换成电能及可利用的光伏电流。

有机光伏电池技术在过去几十年里突飞猛进，为传统的硅基太阳电池技术带来了挑战，有望成为未来太阳能转换技术的重要支柱。

有机光伏电池的主要组成部分是由有机材料（光敏材料）组成的光电池，光谱范围覆盖从可见光到近红外，是新一代太阳能转换技术。

该技术具有低廉的制造成本，可以使用低成本印刷方式制造，而且其转换效率也比传统的硅基太阳电池高出一大截。

另外，有机光伏电池在环境友好方面也占有很大的优势，有机材料通常不含有有害的重金属及高毒性物质，其制造及回收利用都没有传统太阳能电池技术那么复杂，可以有效降低对环境的影响。

有机光伏电池由两部分组成：电极层和半导体层。

电极层由白色金属层和有机半导体层组成，负责给光电池提供电路中的另一端。

半导体层通常由有机分子组成，具有非常高的光吸收率，能够将太阳能转换为电能。

有机光伏电池未来的发展前景十分乐观，由于其低成本，低毒性，高效率的优势，有望在智能设备的能源部分占据重要地位，为人们提供更便捷的能源使用方式，实现更加绿色、清洁的可再生能源发电。

- 1 -。

有机光伏电池

有机光伏电池

有机光伏电池
有机光伏电池(OrganicPhotovoltaics，OPV)是一种新型的可折叠式太阳能电池，它的基本原理是利用光束（太阳光）照射有机材料，使其产生电子对，从而产生电流。

OPV具有体积小、重量轻、廉价等优点，在太阳能发电领域具有广泛的应用前景。

OPV由两种材料组成，一种是有机半导体，能够从太阳光中把光能转换成电能；另一种是光电极，能够把电能转换成电流。

光电极通常由金属丝、碳纳米管、尼龙或者氧化铝等材料组成，其优点是导电性能好，耐腐蚀性强。

有机光伏电池的工作原理很简单，当太阳光照射其中一层有机半导体时，有机半导体中的电子会向另一层中的电子靠近，从而形成一个电位差，使得电流在光电极中流动，最终产生电能。

由于OPV具有高效率、低成本、可折叠、可拉伸等特点，因而在太阳能发电领域具有广泛的应用前景。

OPV可以用来发电，可以用于室外、室内的广告牌、公路指示牌等等；也可以用来充电，非常适用于便携式仪器、移动电话等便携式设备的充电。

此外，由于OPV可以轻松安装在建筑物表面，因此也可以用于建筑物的外墙和屋顶，为建筑物提供太阳能发电。

- 1 -。

水平光伏未来发展趋势报告PPT

水平光伏未来发展趋势报告PPT

市场需求
各国政府将继续出台相关政策，加大对光伏产业的支持力度，为企业创造良好的发展环境。
政策支持
光伏产业将与互联网、大数据、人工智能等新兴领域深度融合，开拓新的应用场景和市场空间。
跨界融合
附录和致谢
08
1
附录
2
3
报告中引用的参考文献、数据和图表等详细内容。
详细内容
报告中引用的其他文件或相关材料，如数据集、政策文件等。
概述水平光伏发展现状、市场前景、技术进步和政策支持等方面
主要内容
报告共分为引言、水平光伏现状、市场前景、技术进步、政策支持和结论六个部分
结构安排
水平光伏产业现状
02
截止2022年，全球水平光伏市场规模已达到220GW，相比2017年增长了近50%。
根据市场研究公司IEA的报告，未来五年内，全球水平光伏装机容量将以年均15%~20%的速度增长，至2027年有望达到500GW。
THANK YOU.
谢谢您的观看
支持企业开拓国内外市场，推进光伏应用场景多元化，扩大市场份额。
鼓励企业采用先进技术和设备，提高生产自动化和智能化水平，提升产业竞争力。
展望未来发展趋势和机遇
未来光伏技术将持续升级，光电转换效率和可靠性将得到进一步提升。
技术创新
随着全球对可再生能源需求的增加，光伏市场将保持快速增长，为产业发展带来更多机遇。
总结词：三足鼎立
详细描述：目前，水平光伏市场中，天合光能、晶澳科技、晶科能源三家企业占据了市场的大部分份额，形成了三足鼎立的竞争格局。
市场占有率及竞争格局
总结词
成本压力大，盈利空间受限
详细描述
由于水平光伏市场竞争激烈，各家企业为了争夺市场份额，纷纷采取降价策略，导致行业整体利润水平下降，成本压力增大。此外，由于光伏发电属于新能源领域，政策补贴等外部因素对行业盈利状况的影响也日益显著。

有机光伏电池OPV发展报告ppt课件

有机光伏电池OPV发展报告ppt课件

0.0
0.2
0.4
0.6
0.8
有机太阳能电池制作方法
有机薄膜制作方法(膜厚由转速、溶剂、组成 成分和浓度决定)
旋涂
15
刮刀刀片
丝网印刷
有机太阳能电池优缺点
优点 • 成本低 • 质量轻 • 材料来源广泛 • 制备工艺简单 • 可做在柔性衬底上 • 可大面积生产 • 材料的光及电特性
16
可调整
缺点 •效率低 • 寿命短
9
OPV发展历程
此后二十多年间，有机太阳能电池领域内创新不多， 所有报道的器件之结构都类似于1958年版，只不过是在两 个功函数不同的电极之间换用各种有机半导体材料。1986 年，行业内出现了一个里程碑式的突破。实现这个突破的 是位华人，柯达公司的邓青云博士。这个时代的有机太阳 能电池所采用的有机材料，主要还是具有高可见光吸收效 率的有机染料。（1%）！！！
发展前景
有机聚合物太阳能电池的应用前景可表现在： • 可穿戴光伏设备（突出的柔性特点，环保特性）， • 楼宇的玻璃幕墙（需要一定量光透过，又能利用剩余太阳
能资源）， • 条件比较极端的应用场景（高温，弱光等）， • 便携式小型太阳能设备（材料轻薄） • 仿生学应用（例如自然界中光合作用第一步光反应的能量
6% 1%
<<1%
25%
地热 其它 太阳热
60%
光伏
风力 生物质 水电 核能 天然气 煤 石油
7
光伏太阳能电池年产量高速增长：
其它 美国 台湾地区 中国大陆
欧洲 日本
8
OPV发展历程
有机太阳能电池这个概念貌似很新，但其实它的 历史也不短——跟硅基太阳能电池的历史差不多。 第一个硅基太阳能电池是贝尔实验室在1954年制 造出来的，它的太阳光电转化效率约为6％；而第 一个有机光电转化器件是由Kearns和Calvin在 1958年制备的，其主要材料为镁酞菁（MgPc）染 料，染料层夹在两个功函数不同的电极之间。在 那个器件上，他们观测到了200 mV的开路电压， 光电转化效率低得让人都不好意思提。

光伏发展趋势分析报告PPT

光伏发展趋势分析报告PPT

多晶硅技术
多晶硅技术是光伏产业的基础技术之一，其发展方向是不断提高硅片的直径和厚度，降低能耗和成本。
储能技术
储能技术是解决光伏发电不稳定性的重要手段之一，其发展方向是提高能量密度、降低成本和实现智能化管理。
智能电网技术
智能电网技术是实现分布式能源和可再生能源发电大规模接入的关键技术之一，其发展方向是提高电网的可靠性和稳定性，实现能源的优化配置和利用。
02
光伏产业发展现状
03
政策支持
各国政府纷纷出台光伏产业相关政策，推动光伏产业的发展。
全球光伏产业发展现状
01
装机容量增长
全球光伏行业快速发展，装机容量持续增长，越来越多的国家和地区开始重视可再生能源的开发和利用。
02
技术创新
随着技术的不断进步，光伏电池的转换效率得到大幅提升，成本也在不断降低。
产能过剩
中国光伏产业在经历了飞速发展之后，出现了严重的产能过剩现象，市场竞争激烈。
中国光伏产业发展现状
产业结构不合理
中国光伏产业存在产业结构不合理的问题，组件生产和终端应用占据了产业链的绝大部分，而技术研发和服务等环节相对薄弱。
政策调整
中国政府对光伏产业进行了政策调整，逐步淘汰落后产能，推动产业升级。
新能源汽车充电桩建设
03
新能源汽车充电桩与光伏发电系统结合，实现节能环保与新能源汽车发展的双重目标。
1
光伏产业的技术发展趋势
2
3
提高光伏电池的转换效率是当前技术发展的重点，各种高效光伏电池技术不断涌现。
高效光伏电池技术
随着应用场景的不断扩展，多功能光伏组件技术成为新的发展方向。
多功能光伏组件技术
通过大数据、物联网等技术，实现光伏电站的智能运维，提高电站的稳定性和效率。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
The End
20
0.0
0.2
0.4
0.6
0.8
有机太阳能电池制作方法
有机薄膜制作方法(膜厚由转速、溶剂、组成 成分和浓度决定)
旋涂
15
刮刀刀片
丝网印刷
有机太阳能电池优缺点
优点 • 成本低 • 质量轻 • 材料来源广泛 • 制备工艺简单 • 可做在柔性衬底上 • 可大面积生产 • 材料的光及电特性
16
可调整
缺点 •效率低 • 寿命短
能量转换效率(PCE)：
太阳电池受光面积的最大输出功率（Pmax）与入射的太阳光能量密度
（Plight）的百分比。
PCE max (IV )max FF JscVoc
S * Pin
Pin
太阳能电池
R
1R4 (0, ∞)
J (mA/cm2)
0
-2
-4
(JV)max
-6
JscVoc
-8
-10
-0.2
太阳能发电： 太阳能广泛存在（全球都有日照）； 太阳能丰富充足（1小时地表太阳能等于世界1年使用能量）； 太阳能持续稳定（太阳至少持续发光十亿年）
5
中国年太阳总辐射量分布
6
全球能源组成结构：
太阳能光伏发电未来将保持高速 增长，一百年内取代传统化石燃 料成为主要能源！太阳能发电是 一个朝阳产业！ 关键：光伏发电成本
10
OPV发展历程
美国加州伯克利分校科学家在 2002年利用塑料纳米技术研制 出第一代塑料太阳能电池，可以 安装在一系列便携式设备及可穿 戴式电子设备上。提供0．7V的 电压。
• 价格低、易成型，通过化学修
饰调控性能。
11
OPV实现原理
有机太阳电池光电转换过程： 1)入射光在有机聚合物中的吸收； 2) 产生激子； 3) 激子向给体/受体界面的扩散； 4) 激子在给体/受体界面上的电荷分离，产生给体HOMO能级 上的空穴和受体LUMO上的电子；
9
OPV发展历程
此后二十多年间，有机太阳能电池领域内创新不多， 所有报道的器件之结构都类似于1958年版，只不过是在两 个功函数不同的电极之间换用各种有机半导体材料。1986 年，行业内出现了一个里程碑式的突破。实现这个突破的 是位华人，柯达公司的邓青云博士。这个时代的有机太阳 能电池所采用的有机材料，主要还是具有高可见光吸收效 率的有机染料。（1%）！！！
发展前景
有机聚合物太阳能电池的应用前景可表现在： • 可穿戴光伏设备（突出的柔性特点，环保特性）， • 楼宇的玻璃幕墙（需要一定量光透过，又能利用剩余太阳
能资源）， • 条件比较极端的应用场景（高温，弱光等）， • 便携式小型太阳能设备（材料轻薄） • 仿生学应用（例如自然界中光合作用第一步光反应的能量
有机光伏太阳能电池 organic photovoltaic solar
cell
1
目录
• 太阳能电池研究概述 • OPV发展历程 • OPV实现原理 • 前景展望 • 行业资讯
2
太阳能电池研究概述
太阳能电池研究概述
3ห้องสมุดไป่ตู้
太阳能电池研究概述
欧美发达工业型国家
发展中国家 中国
国 家 发 达 指 数
非洲落后 农业型国家
12
有机太阳能电池原理
真。 空
电荷产生，传输和收集
激子在给体受体界面分离 LUMO
hυ LUMO 上电极
自由电子和空穴传输并被两极收集
下电极
吸收光子产生激子 (电子空穴对)
HOMO
给体
HOMO
受体
有机电池吸收光以后首先激发的是激子，激子由电子和空穴成对组成，呈中 性，对电池收集电流并没有贡献。最关键的是产生的激子向给体/受体界面扩散， 在界面势场的作用下发生电子和空穴的分离，一旦分离以后产生的载流子才对电 池13有贡献！
能源是国家发展的动力：
随着人口增长，人们生活水平提 高，能源需求激增，发展清洁可 再生新能源成为当务之急！
年人均用电量（度） 4
水利发电
风能发电 太阳能热水器
核能发电
太阳能发电
各种可再生能源对比:
水利与风能：受地形和气候限制 太阳能热水：热能不如电能方便 核能：核废料的处理，日本核危机引发核安全担忧
转换效率高达42%，可以人工合成这种酶，用以大幅度提 高光伏器件效率）
17
行业资讯
18
行业资讯
• 有机光伏薄膜领域的行业领先企业Heliatek Gmbh， 该公司有机光伏电池的电池效率达到了创纪录的 12.0%。这种有机光伏电池在1.1 平方厘米的标准面积 上达到12.0%的高效率，它同时采用了两种获专利的 吸收材料，可转换不同波长的日光。由于OPV在高温 和弱光条件下的独特表现，其12%的破纪录效率与传 统光伏技术（如晶体硅和薄膜光伏电池）达到的14% 到 15% 的效率相当。在温度逐渐升高和太阳能辐射 逐渐减弱的情况下，这些传统技术的电池效率将明显 下降，相比而言，有机电池在同等条件下却能提高效 率，从而可在现实环境中实现高得多的能源收集率。
6% 1%
<<1%
25%
地热 其它 太阳热
60%
光伏
风力 生物质 水电 核能 天然气 煤 石油
7
光伏太阳能电池年产量高速增长：
其它 美国 台湾地区 中国大陆
欧洲 日本
8
OPV发展历程
有机太阳能电池这个概念貌似很新，但其实它的 历史也不短——跟硅基太阳能电池的历史差不多。 第一个硅基太阳能电池是贝尔实验室在1954年制 造出来的，它的太阳光电转化效率约为6％；而第 一个有机光电转化器件是由Kearns和Calvin在 1958年制备的，其主要材料为镁酞菁（MgPc）染 料，染料层夹在两个功函数不同的电极之间。在 那个器件上，他们观测到了200 mV的开路电压， 光电转化效率低得让人都不好意思提。
