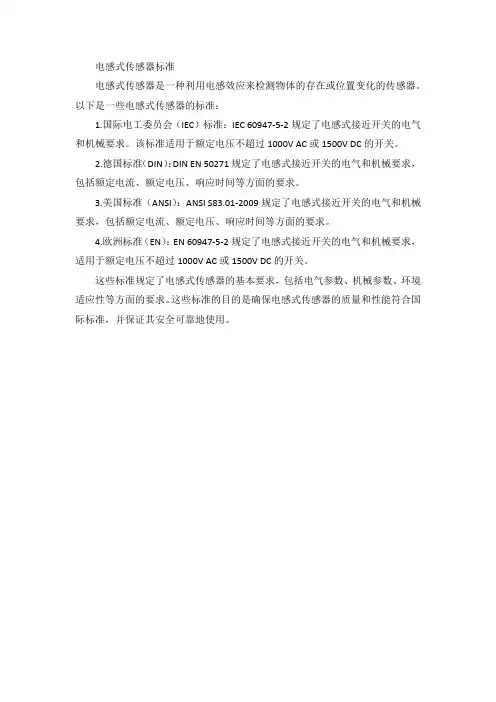

电感式传感器标准
电感式传感器是一种利用电感效应来检测物体的存在或位置变化的传感器。
以下是一些电感式传感器的标准:
1.国际电工委员会(IEC)标准:IEC 60947-5-2规定了电感式接近开关的电气和机械要求。
该标准适用于额定电压不超过1000V AC或1500V DC的开关。
2.德国标准(DIN):DIN EN 50271规定了电感式接近开关的电气和机械要求,包括额定电流、额定电压、响应时间等方面的要求。
3.美国标准(ANSI):ANSI S83.01-2009规定了电感式接近开关的电气和机械要求,包括额定电流、额定电压、响应时间等方面的要求。
4.欧洲标准(EN):EN 60947-5-2规定了电感式接近开关的电气和机械要求,适用于额定电压不超过1000V AC或1500V DC的开关。
这些标准规定了电感式传感器的基本要求,包括电气参数、机械参数、环境适应性等方面的要求。
这些标准的目的是确保电感式传感器的质量和性能符合国际标准,并保证其安全可靠地使用。
电感式传感器的特性及应用电感式传感器是一种通过测量电感值的变化来实现信号的检测和转换的传感器。
它利用了物体与线圈之间的磁场相互作用来实现信号的感知和测量。
电感式传感器具有灵敏度高、响应速度快、质量轻、成本低、结构简单等特点,因此在众多领域得到广泛应用。
首先,电感式传感器的特性主要表现在以下几个方面:1. 灵敏度高:电感式传感器通过测量线圈的电感值来感知外部物体的磁场,具有较高的灵敏度,可以实现对微小磁场变化的检测。
2. 响应速度快:电感式传感器的响应速度较快,可以及时对外部磁场的变化做出响应,实现实时监测和控制。
3. 宽频段:电感式传感器在很大程度上不受频率的限制,可以检测到较宽范围内的磁场信号。
4. 成本较低:由于电感式传感器的结构相对简单,所需材料较少,因此成本相对较低。
其次,电感式传感器具有广泛的应用领域,常见应用如下:1. 位移测量:电感式位移传感器可以通过感应物体与线圈之间的磁场来实现对物体位移的测量。
在机械、汽车、仪表等领域中广泛应用于位移、位置或端点检测等。
2. 速度测量:通过测量转子上的磁场与线圈之间的电感值变化,可以实现转子转速的检测,广泛应用于发电机、电机和机械制造等领域。
3. 流量测量:电感式流量传感器通常通过测量流体通过导体管道时磁场的变化来实现对流速的测量,广泛用于石油、化工、水处理等行业中的流量检测。
4. 重量测量:电感式传感器可通过检测导体中电流的变化来实现对物体重量的测量,广泛应用于电子天平、电子秤等领域。
5. 磁场检测:电感式传感器可感知磁场的强度和方向,广泛应用于磁场地质、磁场测量仪等领域。
6. 位置检测:电感式传感器可以通过检测物体与传感器之间的磁场变化来实现对物体位置的检测,常用于自动控制和机器人定位等领域。
总之,电感式传感器具有较高的灵敏度、响应速度快、结构简单等特点,能够实现对磁场信号的感知和测量。
其应用广泛,包括位移测量、速度测量、流量测量、重量测量、磁场检测、位置检测等领域。

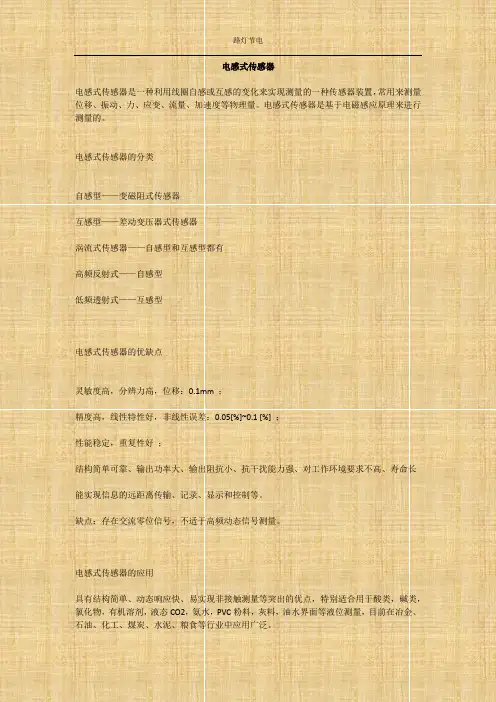

电感式传感器
电感式传感器是一种利用线圈自感或互感的变化来实现测量的一种传感器装置,常用来测量位移、振动、力、应变、流量、加速度等物理量。
电感式传感器是基于电磁感应原理来进行测量的。
电感式传感器的分类
自感型——变磁阻式传感器
互感型——差动变压器式传感器
涡流式传感器——自感型和互感型都有
高频反射式——自感型
低频透射式——互感型
电感式传感器的优缺点
灵敏度高,分辨力高,位移:0.1mm ;
精度高,线性特性好,非线性误差:0.05[%]~0.1 [%] ;
性能稳定,重复性好;
结构简单可靠、输出功率大、输出阻抗小、抗干扰能力强、对工作环境要求不高、寿命长能实现信息的远距离传输、记录、显示和控制等。
缺点:存在交流零位信号,不适于高频动态信号测量。
电感式传感器的应用
具有结构简单、动态响应快、易实现非接触测量等突出的优点,特别适合用于酸类,碱类,氯化物,有机溶剂,液态CO2,氨水,PVC粉料,灰料,油水界面等液位测量,目前在冶金、石油、化工、煤炭、水泥、粮食等行业中应用广泛。
什么是电感式传感器?电感式传感器的工作原理介绍电感式传感器的工作原理电感式传感器的工作原理是电磁感应。
它是把被测量如位移等,转换为电感量变化的一种装置。
按照转换方式的不同,可分为自感式(包括可变磁阻式与涡流式)和互感式(差动变压器式)两种:1、变磁阻式传感器当一个线圈中电流i变化时,该电流产生的磁通Φ也随之变化,因而在线圈本身产生感应电势e,这种现象称之为自感。
产生的感应电势称为自感电势。
变磁阻式传感器的结构如图1所示。
它由线圈、铁芯和衔铁三部分组成。
铁芯和衔铁由导磁材料如硅钢片或坡莫合金制成,在铁芯和衔铁之间有气隙,气隙厚度为δ,传感器的运动部分与衔铁相连。
当衔铁移动时,气隙厚度δ发生改变,引起磁路中磁阻变化,从而导致电感线圈的电感值变化,因此只要能测出这种电感量的变化,就能确定衔铁位移量的大小和方向。
特点:变磁阻式传感器具有很高的灵敏度,这样对待测信号的放大倍数要求低。
但是受气隙δ宽度的影响,该类传感器的测量范围很小。
2、差动变压器式传感器互感型传感器的工作原理是利用电磁感应中的互感现象,将被测位移量转换成线圈互感的变化。
由于常采用两个次级线圈组成差动式,故又称差动变压器式传感器。
差动变压器式传感器输出的电压是交流量,如用交流电压表指示,则输出值只能反应铁芯位移的大小,而不能反应移动的极性;同时,交流电压输出存在一定的零点残余电压,使活动衔铁位于中间位置时,输出也不为零。
因此,差动变压器式传感器的后接电路应采用既能反应铁芯位移极性,又能补偿零点残余电压的差动直流输出电路。
把被测的非电量变化转换为线圈互感变化的传感器称为互感式传感器。
这种传感器是根据变压器的基本原理制成的,并且次级绕组用差动形式连接,故称差动变压器式传感器。
差动变压器结构形式较多,有变隙式、变面积式和螺线管式等。
电感式传感器及其应用3.1自感式传感器3.2差动变压器式电感式传感器 3.3电涡流式电感传感器3.4电感式传感器的应用电感传感器(Inductance sensor)利用电磁感应原理将被测非电量转换成线圈自感量或互感量的变化,进而由测量电路转换为电压或电流的变化量。
电感式传感器种类很多,主要有自感式、互感式和电涡流式三种。
可用来测量位移、压力、流量、振动等非电量信号主要特点有:◆结构简单、工作可靠;◆灵敏度高,能分辨0.01μm的位移变化;◆测量精度高、零点稳定、输出功率较大;◆可实现信息的远距离传输、记录、显示和控制,在工业自动控制系统中被广泛采用;主要缺点有:◆灵敏度、线性度和测量范围相互制约;◆传感器自身频率响应低,不适用于快速动态测量。
3.1自感式传感器3.1.1传感器线圈的电气参数分析3.1.2自感式传感器3.1.3自感式传感器的误差3.1.1一.传感器线圈的电气参数分析如图,其为一种简单的自感式传感器,当衔铁随被测量变化而上、下移动时,其与铁心间的气隙发生变化,磁路磁阻随之变化,从而引起线圈电感量的变化,然后通过测量电路转换成与位移成比例的电量,实现了非量到电量的变换。
可见,这种传感器实质上是一个具有可变气隙的铁心线圈。
1 l0 2类似于上述自感式传感器,变磁阻式传感通常都具有铁心线圈或空心线圈(后者可视作前者特例)。
电路参数及其影响:1.线圈电感L由磁路基本知识可知,匝数为W的线圈电感为式中——磁路总磁阻(31)-m R mR W L /2=当线圈具有闭合磁路时-导磁体总磁阻当线圈磁路具有小气隙时式中——气隙总磁阻(32)-(33)-δR δR W L /2=F R F R W L /2=等效磁导率:即将线圈等效成一封闭铁心线圈,其磁路等效磁导率为μe ,磁通截面积为S,磁路长度为l式中——真空磁导率,=4π×10-7(H/m)2.铜损电阻 取决于导线材料及线圈的几何尺寸3.涡流损耗电阻由频率为f的交变电流激励产生的交变磁场,会在线圈铁心中造成涡流及磁滞损耗。
电感式传感器知识点总结一、工作原理电感式传感器的工作原理基于电感的变化。
当一个金属线圈(或线圈系列)受到外部磁场作用时,其自感系数会发生变化,从而导致线圈中感应出感应电动势。
通过测量感应电动势的大小,即可实现对外部磁场的检测。
当测量目标物体靠近线圈时,会影响线圈中的磁感应强度,从而改变线圈的自感系数,进而产生感应电动势的变化,通过测量这个变化来确定物体的位置、距离等信息。
二、结构和类型电感式传感器的结构一般由金属线圈、信号处理电路和外壳组成。
根据用途和传感原理的不同,电感式传感器可以分为许多不同的类型,如接近开关、接近传感器、非接触位移传感器、金属检测传感器等。
其中,接近开关主要用于检测金属物体的接近与开关动作;接近传感器主要用于检测金属物体的接近与开关量输出;非接触位移传感器主要用于测量目标物体的位移、距离、速度等信息;金属检测传感器主要用于检测金属物体的存在。
三、应用领域电感式传感器广泛应用于工业自动化领域,如生产线上对零部件的检测、位置的控制等;汽车电子领域,如车辆的空调压力传感、发动机转速测量等;航空航天领域,如飞机的起落架位置控制、发动机工作状态监测等;医疗器械领域,如心脏起搏器的位置监测、血压计的测量等。
四、优缺点电感式传感器具有许多优点,如结构简单、耐高温、寿命长、不受污染等,但也存在一些缺点,如受外部磁场影响、线圈寿命受限、精度受限等。
因此在实际应用中需要根据具体情况选择适合的传感器类型。
电感式传感器作为一种重要的传感器类型,在工业控制和自动化领域具有重要的应用价值。
随着科技的不断进步和应用领域的不断拓展,电感式传感器将会得到更广泛的应用,并且在性能和精度上得到进一步提高。
电感式传感器原理及特性电感式传感器是一种将被测量的物理量转换成电感变化的传感器。
它利用电感的变化与被测量的物理量之间的关系,实现对物理量的测量。
电感式传感器具有很多优点,如灵敏度高、响应速度快、结构简单等。
下面将详细介绍电感式传感器的原理和特性。
电感式传感器的原理是利用物理量的变化引起线圈中的电感值发生变化,从而实现对物理量的测量。
其工作原理基于法拉第电磁感应定律,即当磁通量通过线圈时,线圈两端产生感应电动势,进而产生感应电流。
物理量的变化会引起线圈周围磁场的变化,从而改变线圈中的电感值。
通过测量线圈电感的变化,就可以得到物理量的信息。
1.灵敏度:电感式传感器的灵敏度是指传感器输出信号相对于被测量物理量变化的比例。
灵敏度高的传感器能够更准确地测量小的物理量变化。
一般情况下,灵敏度可通过改变线圈的匝数、截面积和磁芯的材料来调节。
2.线性度:线性度是指传感器输出与被测量物理量之间的线性关系程度。
一个理想的传感器应该具有良好的线性度,即输出信号与被测量物理量之间呈线性关系。
线性度不好的传感器会引起测量误差。
3.频率响应:频率响应是指传感器对不同频率信号的响应能力。
传感器的频率响应范围取决于线圈和磁芯的特性。
一般情况下,传感器的频率响应范围应与被测量物理量的频率范围相匹配。
4.温度特性:温度特性是指传感器输出信号与环境温度变化之间的关系。
温度对线圈电感和磁芯磁性能都有影响,因此会引起传感器输出的漂移。
为了减小温度对传感器的影响,可以采用温度补偿技术。
此外,电感式传感器还具有结构简单、体积小、重量轻、响应速度快、抗干扰能力强等优点。
它可以应用于很多领域,如工业自动化、汽车电子、医疗设备等。
在工业自动化领域,电感式传感器可用于测量液位、位移、速度、加速度等物理量。
在汽车电子领域,电感式传感器可用于发动机控制、刹车系统、悬挂系统等。
在医疗设备领域,电感式传感器可用于心电图仪、血压计、磁共振成像等。
总之,电感式传感器是一种应用广泛的传感器,其原理是利用物理量的变化引起线圈中的电感值发生变化,从而实现对物理量的测量。
传感器详解—电感式传感器今天的主角是电感式传感器。
电感式传感器原理是利用线圈的自感或者互感系数变化来实现非电量检测的一种装置,看这句话可能会有些懵逼,别急,看不懂先跳过。
电感式传感器能对位移、压力、振动、应变、流量等参数进行测量。
跟其他类型传感器相比:优点是结构简单,灵敏度高,输出功率大,输出阻抗小,抗干扰能力强,测量精度高;缺点是响应比较慢,不适宜快速动态测量。
分辨率与测量范围有关,范围越大、分辨率越低。
电感式传感器又分好几种,这里主要介绍变磁阻式传感器、差动变压器式传感器和电涡流式传感器。
1. 变磁阻式传感器:变磁阻式传感器核心结构如图:线圈、铁芯和衔铁。
铁芯和衔铁之间有一层气隙,线圈和铁芯固定不动,衔铁跟导杆一起连接在被测件上。
在测量时,衔铁跟随被测件移动时,气隙厚度发生变化,随之磁路中的磁阻发生变化,最终导致电感线圈中的电感值发生变化。
略过推导过程,看最终的公式的话:最终公式L=W²/R=W²μS/2ρ L:线圈电感 W:线圈匝数μ:空气导磁率 R:总磁阻 S:气隙的截面积ρ:气隙厚度从公式里看到,最终的参数中,W(线圈匝数)和μ(空气导磁率)固定不变,线圈内的电感(L)也就只有和S(气隙的截面积)和ρ(气隙的厚度)有关,改变气隙截面积和厚度中的任意一项,电感都会发生变化。
因此根据修改不同的参数,变磁阻式传感器又分成变气隙型电感式传感器和变面积型电感式传感器,变气隙型使用最为广泛。
在实际应用中,经常是采用两个相同的传感器线圈共用一个衔铁,构成差动式电感传感器。
两个相同的线圈固定不动,衔铁置于两线圈间。
当衔铁跟随被测件上下移动时,两个线圈产生的磁回路中磁阻发生大小相等,但方向相反的变化,导致一个线圈电感量增加,另一个线圈电感量减少,形成差动形式。
(看下面动图更直观)使用差动式的电感传感可以改善线性,提高灵敏度。
同时对温度、电源频率等进行补偿,很大程度上减少了外界的干扰误差。

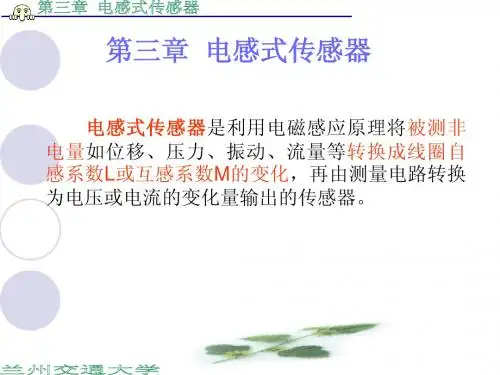

第3章电感式传感器本章要点:电感式传感器的概念、原理、种类、特性及用途变磁阻式传感器的结构、原理及应用差动变压器式传感器的结构、原理及应用电涡流式传感器的结构、原理及应用概述电感式传感器(inductance type transducer)是利用电磁感应原理将被测非电量如位移、压力、流量、振动等转换成线圈自感量L或互感量M的转变,再由测量电路转换为电压或电流的转变量输出的一种传感器。
由铁心和线圈组成的将直线或角位移的转变转换为线圈电感量转变的传感器,又称电感式位移传感器。
这种传感器的线圈匝数和材料导磁系数都是必然的,其电感量的转变是由于位移输入量致使线圈磁路的几何尺寸转变而引发的。
当把线圈接入测量电路并接通鼓励电源时,就可取得正比于位移输入量的电压或电流输出。
依照工作原理的不同,电感式传感器可分为变磁阻式传感器(variable reluctive transducer)、变压器式传感器(transformer type transducer )和电涡流式传感器(eddy current type transducer)等种类。
外形如彩图3、彩图3-1及彩图3-2所示。
电感式传感器有以下特点:工作靠得住,寿命长;灵敏度高,分辨率高(位移转变μm,角度转变’’);测量精度高,线性好(非线性误差可达%%);性能稳固,重复性好。
电感式传感器的要紧缺点是灵敏度、线性度和测量范围彼此制约,存在交流零位信号,传感器自身频率响应低,不适用于高频动态测量。
电感式传感器要紧用于位移测量和能够转换成位移转变的机械量(如力、张力、压力、压差、加速度、振动、应变、流量、厚度、液位、比重、转矩等)的测量。
这种传感器能实现信息的远距离传输、记录、显示和操纵,在工业自动操纵系统中被普遍采纳。
在实际应用中,这三种传感器多制成差动式,以便提高线性度和减小电磁吸力所造成的附加误差。
带有模拟输出的电感式接近传感器是一种测量式操纵位置误差的电子信号发生器,其用途超级普遍。
第四章 电感式传感器 第二讲 差动变压器传感器
教学目的要求:1) 掌握互感式传感器的结构种类,了解其工作原理、输出特性,掌握其灵
敏度与初始平衡位置的气隙大小的关系。
2) 一般了解差动变压器配用的差动相敏检波电路的工作原理和基本特性,差动整流电路的工作原理。
教学重点:差动变压器传感器的测量电路及简单应用 教学难点:差动变压器传感器的的应用 教学学时:2学时 教学内容:
一.工作原理
把被测量变化转换为线圈互感量变化的传感器称为互感式传感器。
当这种传感器是根据变压器的原理,且次级绕组(输出)都用差动连接, 故称差动变压器式传感器。
二.基本特性
111
1
L j r U I ω+=
112I M j E a
ω-= 122I M j E b ω-=
b
1
1121222)(L j r U M M j E E U b a ωω+--
=-= 有效值
21
21211212])([)(L r U M M U ωω+-=
1) 活动衔铁处于中间位置时
M 1=M 2=M 故 02=U
2) 活动衔铁向上移动时
M 1=M+ΔM M 2=M-ΔM
故21
212112])(/[2L r U M U ωω+∆= ,与a E 2 同极性。
3) 活动衔铁向下移动时 M 1=M-ΔM M 2=M+ΔM
故 21212112])(/[2L r U M U ωω+∆-=
,
b
E 2
4)输出特点:输出(交流电压)幅值与衔铁偏移量成正比;衔铁过平衡点时,相位改变180度。
5)零点残余电压
由于差动变压器的两次侧绕组不对称(等效阻抗不一样),衔铁处于中间位置时输出不为零。
三.测量电路
1.相敏检波电路
放大,相敏检波,转化为直流输出
a)被测位移变化 b)变压器激励电压 c)差动变压器输出电压波形 d)相敏检波控制(解调)电压 e)检波(低通滤波后)输出
2. 差动整流电路。
这种电路是把差动变压器的两个次级电压分别整流,然后将整流后的电压或电流进行迭加作为输出。
现以电压输出型全波差动整流电路为例来说明其工作原理。
电路连接如图4-11所示。
由图可知,无论两个次级线圈的输出瞬时电压极性如何,流经两个电阻R 的电流总是从a 到b 从d 到c ,故整流电路的输出电压为
U o = U ab – U dc
当铁心在中间位置时,U o =0;铁心往上或往下移动时,输出电压的极性相反,于是零点残余电压自动抵消。
图4-11 全波差动整流电路
四、差动变压器传感器的应用举例
1.振动和加速度的检测
图4-13全波差动整流电路
u
o
图4-12 振动和加速度测量
2. 差动变压器式微压变送器
授课任务:分析以上例子的原理及电路形式,请同学独立思考。
本讲小结:
差动变压器式传感器结构类型很多,较为常用的是螺线管式差动变压器,当铁心位于平衡位置时,次级线圈的输出电压U o =0,当铁心上移或下移时,U o ≠0,根据检测的U o 的大小,即可反映出被测位移的大小。
差动变压器式传感器判别被测量的方向由其测量电路完成,测量电路大多采用差动相敏检波电路和差动整流电路。
差动相敏检波电路不仅可以检测出位移的大小,还能检测位移的方向,并且能较好地消除零点残余电压。
差动整流电路是先把差动变压器两个次级线圈的互感电动势分别整流,再将整流后的电量差动输出。
作业:
分析如图4-12,画出每个输出部分的波形。
图 4-13 微压变送器。
