天正CAD常见问题的解决5页word

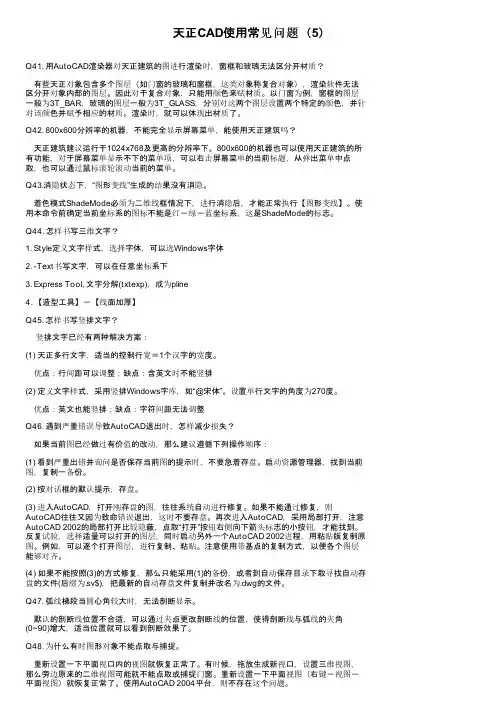

天正CAD使用常见问题（5）Q41. 用AutoCAD渲染器对天正建筑的图进行渲染时，窗框和玻璃无法区分开材质？有些天正对象包含多个图层（如门窗的玻璃和窗框，这类对象称复合对象），渲染软件无法区分开对象内部的图层。

因此对于复合对象，只能用颜色来赋材质。

以门窗为例，窗框的图层一般为3T_BAR，玻璃的图层一般为3T_GLASS，分别对这两个图层设置两个特定的颜色，并针对该颜色并赋予相应的材质。

渲染时，就可以体现出材质了。

Q42. 800x600分辨率的机器，不能完全显示屏幕菜单，能使用天正建筑吗？天正建筑建议运行于1024x768及更高的分辨率下。

800x600的机器也可以使用天正建筑的所有功能，对于屏幕菜单显示不下的菜单项，可以右击屏幕菜单的当前标题，从弹出菜单中点取，也可以通过鼠标滚轮滚动当前的菜单。

Q43.消隐状态下，“图形变线”生成的结果没有消隐。

着色模式ShadeMode必须为二维线框情况下，进行消隐后，才能正常执行【图形变线】。

使用本命令前确定当前坐标系的图标不能是红－绿－蓝坐标系，这是ShadeMode的标志。

Q44. 怎样书写三维文字？1. Style定义文字样式，选择字体，可以选Windows字体2. -Text书写文字，可以在任意坐标系下3. Express Tool, 文字分解(txtexp)，成为pline4. 【造型工具】－【线面加厚】Q45. 怎样书写竖排文字？竖排文字已经有两种解决方案：(1) 天正多行文字，适当的控制行宽＝1个汉字的宽度。

优点：行间距可以调整；缺点：含英文时不能竖排(2) 定义文字样式，采用竖排Windows字库，如“@宋体”。

设置单行文字的角度为270度。

优点：英文也能竖排；缺点：字符间距无法调整Q46. 遇到严重错误导致AutoCAD退出时，怎样减少损失？如果当前图已经做过有价值的改动，那么建议遵循下列操作顺序：(1) 看到严重出错并询问是否保存当前图的提示时，不要急着存盘。

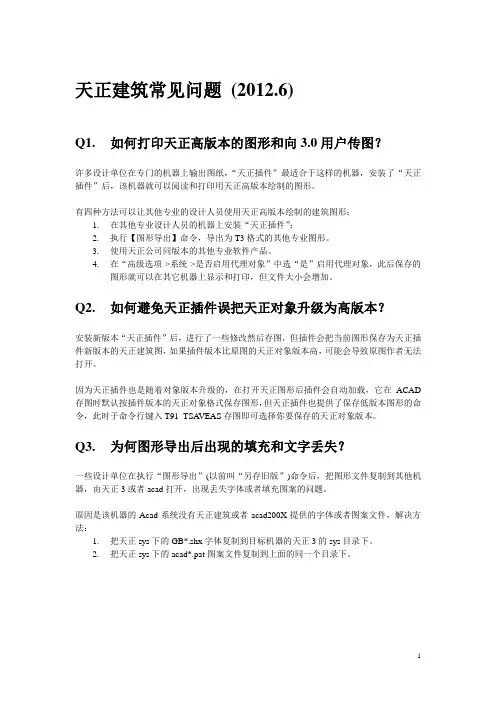

天正建筑常见问题(2012.6)Q1.如何打印天正高版本的图形和向3.0用户传图？许多设计单位在专门的机器上输出图纸，“天正插件”最适合于这样的机器，安装了“天正插件”后，该机器就可以阅读和打印用天正高版本绘制的图形。

有四种方法可以让其他专业的设计人员使用天正高版本绘制的建筑图形：1.在其他专业设计人员的机器上安装“天正插件”；2.执行【图形导出】命令，导出为T3格式的其他专业图形。

3.使用天正公司同版本的其他专业软件产品。

4.在“高级选项->系统->是否启用代理对象”中选“是”启用代理对象，此后保存的图形就可以在其它机器上显示和打印，但文件大小会增加。

Q2.如何避免天正插件误把天正对象升级为高版本？安装新版本“天正插件”后，进行了一些修改然后存图，但插件会把当前图形保存为天正插件新版本的天正建筑图，如果插件版本比原图的天正对象版本高，可能会导致原图作者无法打开。

因为天正插件也是随着对象版本升级的，在打开天正图形后插件会自动加载，它在ACAD 存图时默认按插件版本的天正对象格式保存图形，但天正插件也提供了保存低版本图形的命令，此时于命令行键入TSAVEAS存图即可选择你要保存的天正对象版本。

Q3.为何图形导出后出现的填充和文字丢失？一些设计单位在执行“图形导出”(以前叫“另存旧版”)命令后，把图形文件复制到其他机器，由天正3或者acad打开，出现丢失字体或者填充图案的问题。

原因是该机器的Acad系统没有天正建筑或者acad200X提供的字体或者图案文件，解决方法：1.把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。

2.把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。

Q4.为何天正高版本的图另存为天正三的图，在T3依然不能打开？在天正建筑软件中，图形导出的天正对象版本和AutoCAD版本是互相独立的，在“图形导出”命令执行后即使存为T3版本，如果导出平台高于R14，在R14打开时仍会出现版本不兼容的提示。

CAD中常见错误及解决办法CAD（计算机辅助设计）是现代设计领域中广泛使用的一种软件工具，它提供了丰富的设计功能和便捷的操作界面。

然而，在使用CAD软件过程中，我们也会遇到一些常见的错误和问题。

本文将介绍几种常见的CAD错误，并提供相应的解决办法。

1. 无法打开CAD文件有时候，我们打开CAD软件时，可能会遇到无法打开文件的情况。

这可能是由于文件损坏或软件版本不兼容所致。

解决办法是尝试使用其他版本的CAD软件打开文件，或者使用CAD软件自带的文件修复工具尝试修复文件。

2. CAD绘图不准确在使用CAD进行绘图时，可能会出现绘图不准确的问题，例如线条不平滑、曲线不流畅等。

这可能是由于CAD软件设置问题或计算机性能不足所致。

可以尝试调整CAD软件的绘图设置，提高绘图精度和平滑度。

同时，确保计算机运行良好，如果计算机性能不足，可以升级硬件或优化软件。

3. 图层设置错误在CAD设计中，图层是非常重要的组成部分，可以按照图纸的不同部分进行分类和管理。

然而，有时候我们可能会设置错误的图层导致图纸混乱或无法显示。

解决办法是仔细检查和调整图层设置，确保每个图层正确设置，并按照需要进行显示或隐藏。

4. CAD软件崩溃或卡顿在使用CAD软件时，有时候可能会遇到软件崩溃或卡顿的情况。

这可能是由于计算机性能不足或软件版本过旧所致。

解决办法是优化计算机性能，关闭其他占用系统资源的程序，更新CAD软件到最新版本。

5. 轮廓绘制错误在CAD软件中，轮廓绘制是非常常见的操作，用于绘制建筑物或机械零件的外形。

然而，有时候我们可能会遇到轮廓绘制错误的情况，例如线条连接不上、曲线断裂等。

解决办法是仔细检查绘图过程中的参数设置，确保绘制正确的轮廓，并使用CAD软件提供的编辑工具进行修复。

总结：CAD软件在现代设计领域中发挥着重要的作用，但在使用过程中可能会出现一些常见的错误和问题。

本文介绍了几种常见的CAD错误，并提供了相应的解决办法。

CAD中的常见错误及解决方法CAD（计算机辅助设计）是一种广泛应用于工程和建筑行业的设计软件，它能够提供精确绘图和设计的功能。

然而，在使用CAD软件的过程中，常常会遇到一些错误和问题。

本文将介绍CAD中的常见错误及解决方法。

1. 缺少或错误的图层设置图层在CAD中扮演着关键的角色，它们用于组织和管理绘图的内容。

若没有正确设置图层，会导致绘图混乱或丢失。

解决方法：- 确保每个绘图元素都能正确地归入相应的图层。

可通过绘图时设定图层属性或后期编辑进行调整。

- 不建议在工作过程中过多操作现有图层，更好的方式是创建新的图层，并将相应的元素移动到新图层上。

2. 丢失或损坏的文件CAD文件是设计工作的核心，如果文件丢失或损坏，将导致工作中断和数据丢失。

解决方法：- 建立定期备份习惯，确保文件的复原和安全性。

- 如果遭遇损坏文件，可以尝试使用CAD软件中的修复工具进行恢复。

- 若修复工具无效，则可以尝试使用独立的数据恢复软件或寻求专业的数据恢复服务。

3. 不正确的单位设置单位设置是CAD中非常重要的部分，因为它直接影响图纸的准确性和测量结果的正确性。

解决方法：- 在开始绘制之前，务必检查单位设置，确保选择的单位与项目要求一致。

- 如果在绘制过程中发现单位设置不正确，可以通过CAD软件的工具栏或命令行进行更改。

4. CAD程序崩溃或运行缓慢由于CAD软件的复杂性，使用过程中程序崩溃或运行缓慢是比较常见的问题。

解决方法：- 确保计算机符合CAD软件的最低系统要求，包括操作系统、处理器和内存等。

- 关闭其他运行的程序和应用，以释放系统资源。

- 定期更新CAD软件的版本和补丁，以利用最新的优化和修复功能。

- 当程序出现问题时，尝试重新启动CAD软件或计算机。

5. 缺少或不准确的尺寸标注尺寸标注是CAD中的重要功能，能够提供设计图纸的详细度和准确性。

解决方法：- 在设计过程中，确保对每个关键元素及其相关尺寸进行标注。

- 使用CAD软件中的尺寸标注工具，根据项目需求进行设置和调整。

CAD绘图中常见错误及解决方法CAD（计算机辅助设计）软件是现代工程绘图必备的工具之一。

然而，在使用CAD绘图的过程中，难免会出现一些错误，影响绘图质量和效率。

在本文中，我们将讨论CAD绘图中常见的错误，并提供解决方法，帮助读者解决问题。

1. 图形缺失或变形错误：在CAD绘图中，有时候我们会遇到图形缺失或变形的问题。

这可能是由于图形元素重叠、图层错误或CAD文件损坏所导致。

解决方法是使用CAD软件提供的检测工具，如“修复”或“清理”命令来修复文件。

此外，确保图层设置正确、不重叠，并定期备份CAD文件，以防止损坏。

2. 图纸尺寸错误：在使用CAD绘图时，图纸尺寸错误可能会导致绘制结果不准确。

解决方法是在开始绘图前，先确定好图纸的实际尺寸，并在CAD软件中正确设置纸张尺寸。

在绘制过程中，可以使用CAD软件提供的测量工具，如“长度”或“角度”命令来检查绘图的准确性。

3. 图层设置错误：图层是CAD绘图中非常重要的元素，它们有助于组织和管理绘图内容。

如果图层设置错误，可能会导致绘图混乱和不易编辑。

解决方法是在开始绘图前，先规划好图层的结构和属性，并在CAD软件中正确设置图层。

在绘图过程中，确保使用正确的图层进行绘制，以便轻松调整和编辑图形。

4. 比例错误：在CAD绘图中，比例是绘制准确图形的关键因素之一。

如果比例错误，可能会导致绘图变形或不符合实际尺寸。

解决方法是在开始绘图前，先确定好绘图的比例，并在CAD软件中正确设置比例。

在绘制过程中，可以使用CAD软件提供的缩放命令来调整图形的比例。

5. 错误的对象选择：在CAD绘图中，正确选择对象是编辑和修改绘图的基础。

如果选择对象错误，可能会导致无法进行后续操作。

解决方法是在选择对象前，仔细观察和检查绘图中的元素，并使用CAD软件提供的对象选择工具，如“选择”或“窗口”命令来选择对象。

总结起来，CAD绘图中常见错误包括图形缺失或变形、图纸尺寸错误、图层设置错误、比例错误和错误的对象选择。

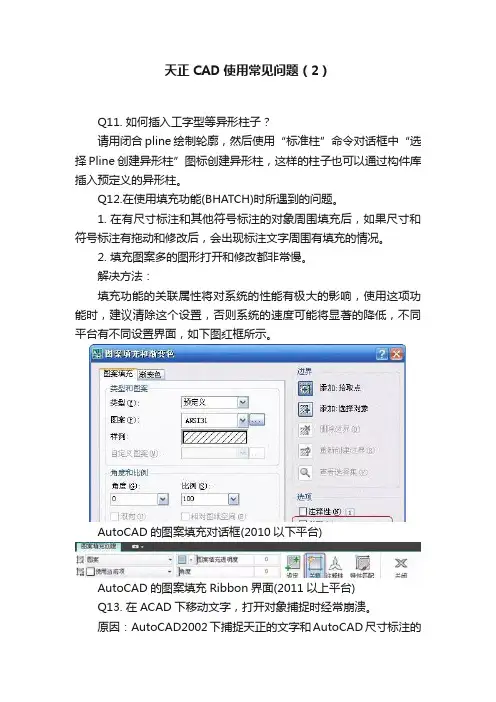

天正CAD使用常见问题（2）Q11. 如何插入工字型等异形柱子？请用闭合pline绘制轮廓，然后使用“标准柱”命令对话框中“选择Pline创建异形柱”图标创建异形柱，这样的柱子也可以通过构件库插入预定义的异形柱。

Q12.在使用填充功能(BHATCH)时所遇到的问题。

1. 在有尺寸标注和其他符号标注的对象周围填充后，如果尺寸和符号标注有拖动和修改后，会出现标注文字周围有填充的情况。

2. 填充图案多的图形打开和修改都非常慢。

解决方法：填充功能的关联属性将对系统的性能有极大的影响，使用这项功能时，建议清除这个设置，否则系统的速度可能将显著的降低，不同平台有不同设置界面，如下图红框所示。

AutoCAD的图案填充对话框(2010以下平台)AutoCAD的图案填充Ribbon界面(2011以上平台)Q13. 在ACAD下移动文字，打开对象捕捉时经常崩溃。

原因：AutoCAD2002下捕捉天正的文字和AutoCAD尺寸标注的交点、AutoCAD文字和AutoCAD尺寸标注的交点，都容易导致AutoCAD崩溃，特别是使用ROMAND之类的双线字体以及个别汉字字体，如某种hztxt.sh字体文件时。

解决方法：升级AutoCAD 2002SP1补丁或者升级到2004以上图形平台。

在天正环境里，不要使用AutoCAD尺寸标注，或用“尺寸转化”命令把AutoCAD尺寸标注转化为天正尺寸标注。

尽量避免捕捉文字之间的交点。

AutoCAD R15(2000~2002)试图计算矢量文字交点，导致系统不稳定。

AutoCAD 2004解决了崩溃的问题，但命令行会提示“未发现xxx字形定义”之类的错误。

Q14.天正建筑For 2004、2005、2006在Windows XP或者2003下，表格全屏编辑，汉字输入发生乱码。

解决方法：运行SYS16下的myexe.exe，选择AutoCAD 2004安装目录下的acad.exe进行优化修改，修改后就正常了。

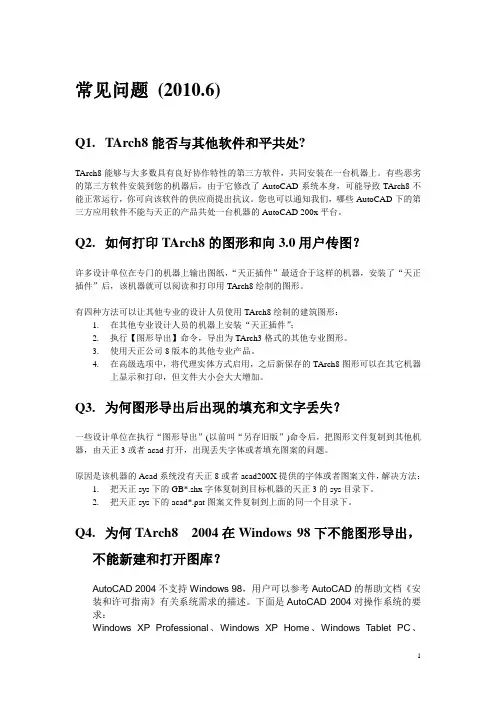

常见问题(2010.6)Q1.TArch8能否与其他软件和平共处?TArch8能够与大多数具有良好协作特性的第三方软件，共同安装在一台机器上。

有些恶劣的第三方软件安装到您的机器后，由于它修改了AutoCAD系统本身，可能导致TArch8不能正常运行，你可向该软件的供应商提出抗议。

您也可以通知我们，哪些AutoCAD下的第三方应用软件不能与天正的产品共处一台机器的AutoCAD 200x平台。

Q2.如何打印TArch8的图形和向3.0用户传图？许多设计单位在专门的机器上输出图纸，“天正插件”最适合于这样的机器，安装了“天正插件”后，该机器就可以阅读和打印用TArch8绘制的图形。

有四种方法可以让其他专业的设计人员使用TArch8绘制的建筑图形：1.在其他专业设计人员的机器上安装“天正插件”；2.执行【图形导出】命令，导出为TArch3格式的其他专业图形。

3.使用天正公司8版本的其他专业产品。

4.在高级选项中，将代理实体方式启用，之后新保存的TArch8图形可以在其它机器上显示和打印，但文件大小会大大增加。

Q3.为何图形导出后出现的填充和文字丢失？一些设计单位在执行“图形导出”(以前叫“另存旧版”)命令后，把图形文件复制到其他机器，由天正3或者acad打开，出现丢失字体或者填充图案的问题。

原因是该机器的Acad系统没有天正8或者acad200X提供的字体或者图案文件，解决方法：1.把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。

2.把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。

Q4.为何TArch8 2004在Windows 98下不能图形导出，不能新建和打开图库？AutoCAD 2004不支持Windows 98，用户可以参考AutoCAD的帮助文档《安装和许可指南》有关系统需求的描述。

下面是AutoCAD 2004对操作系统的要求：Windows XP Professional、Windows XP Home、Windows Tablet PC、Windows 2000、Windows NT 4.0（带有SP 6a 或更高版本）。

CAD软件的常见错误及解决方法CAD软件作为一种专业的设计工具，被广泛应用于建筑、机械以及其他设计领域。

然而，在使用CAD软件的过程中，很多人常常遇到各种各样的错误，影响工作的进行。

本文将介绍一些常见的CAD软件错误，并提供相应的解决方法。

首先，让我们来讨论一下CAD软件中最常见的错误之一：文件无法打开或损坏。

当你试图打开一个CAD文件时，可能会收到错误提示，例如“文件被损坏”或“文件格式不受支持”。

解决这个问题的方法有几种。

首先，你可以尝试在其他计算机上打开该文件，以确定是否是计算机本身的问题。

如果在其他计算机上也无法打开，那你可以尝试使用CAD软件提供的恢复工具来修复损坏的文件。

另外，你还可以尝试将文件转换成其他格式，然后再次尝试打开。

其次，我们来讨论一下CAD软件中常见的绘图错误。

有时候，在进行绘图时，你可能会遇到一些线条或图形不正确的问题。

这可能是由于CAD软件的绘图工具的误操作导致的。

要解决这个问题，你可以尝试使用软件提供的编辑工具来修复图形或线条的问题。

另外，你还可以检查你的绘图设置是否正确，比如线条的粗细、颜色等设置是否符合需求。

此外，CAD软件中还常常会遇到尺寸或比例错误的问题。

当你绘制图形或模型时，可能会发现尺寸不准确或比例失衡。

解决这个问题的方法很简单，你可以使用CAD软件提供的尺寸工具来更正尺寸。

如果比例不正确，你可以尝试调整图形或模型的比例，以使其符合要求。

此外，CAD软件还可能出现内存不足的错误。

当你在进行复杂的绘图或模拟计算时，CAD软件可能会因为内存不足而崩溃或运行缓慢。

解决这个问题的方法有几种。

首先，你可以尝试在其他计算机上运行CAD软件，以确定是否是计算机本身的问题。

如果是内存不足的问题，你可以尝试关闭其他应用程序，以释放内存资源。

另外，你还可以将绘图分解为多个部分，并逐个处理，以减少内存的压力。

最后，让我们来谈一下CAD软件中常见的图层错误。

在进行绘图时，你可能会发现图层混乱或图层的分配不当。

CAD/天正绘图操作及常用问题解决方法Cad操作界面设置草图与注释操作界面调出方法。

可以选择当前工作空间另存为，命名，比如“A”，下次打开CAD默认当前工作界面，若不是，在图示处点击另存的工作界面“A”，即可将工作界面变为你熟悉的工作界面。

建议：草图与注释界面适合新手简单线面编辑。

推荐使用autoCAD经典+自己常用的工具栏，然后另存一个工作界面。

我的工作界面，仅供参考。

方法一：如图所示，右边勾选你想要打开的工具栏方法二：直接右键单击已有的工具栏，勾选你想要打开的工具栏建议：cad大部分操作使用快捷键操作起来会比点击图标然后操作快，使用快捷键易于挺高工作效率。

CAD常用快捷键画线pl 参考线xl 圆c 样条曲线spl矩形rec 删除e 复制co 镜像mi阵列array(建议在工具栏调出后点击图标进行操作）填充h（对填充图块再次编辑的快捷键he）格式刷ma移动m 旋转ro 缩放sc 拉伸s修剪tr 延伸ex 打断br 合并j倒角f(倒角命令f空格之后r空格输入倒角半径，倒直角输入半径为零，再次进行倒角命令时，默认半径为上次倒角半径）光顺曲线ble 分解（俗称炸开）x图线（块）前后顺序dr[可以在工具栏里呼出“绘图次序”鼠标点击选择]呼出图层管理器la 撤销ctrl+z(多行）文字mt 测量长度di标注推荐使用天正，没有的话可以呼出标注工具栏，点击使用标注。

标注样式管理器d(可调节单位，舍入，线型，标注字体大小等）全屏显示开关：ctrl+0命令窗口呼出关闭：Ctrl+9加载插件：ap呼出选项设置（调节模型和布局的背景颜色，十字光标和靶心大小等）：op选择显示---颜色---图纸/布局然后改动相关颜色，注：左下角显示图纸背景不要勾选，否则背景颜色改不了。

字体设置：st草图设置（打开对象捕捉和栅格等）os特殊线型图案（波浪线，种植土等）xta特性ctrl+1特性可以修改和查看很多相关信息，若无法通过ctrl+1呼出特性，右键图案查看特性也可。

CAD常见问题解答NO.1 如何等分圆一、定数等分（DIVIDE），在命令栏中输入快捷键DIV回车后，选择圆对象空格，再输入要等分成多少段即可。

此时无法显示出等分的效果，那是因为此时点的形式还是默认时的实心小圆点状。

故只需将点的形式设置下就能显示出效果。

（在命令栏中输入“DDPTYPE”空格，然后选择点的样式，让其显示出来）二、定距等分（MEASURE），在命令栏中输入快捷键“ME”，选择圆对象空格，再输入线段长度值即可。

至于显示效果设置同上。

NO.2 如何修改CAD中的文字的大小多行文字双击改大小，多行文字缩放还有种方法是把要改文字全选输入命令CH会打开属性框，在属性里面找文字高度值把改成想要大小样整图里面文字都改只所选择文字只能改成大小了方法对于同图框里文字编辑挺好使。

NO.3 填充图案怎么用图案填充需要填充地方必须封闭好比圆里面圆当有地方断了或者圆里面有别东西（大概圆周长上）无法填充，填充点下选择要线类型角度比例选择要填充地方了。

NO.4 大于等于号和小于等于号怎么打出来？转到输入法里的"数字符号"键盘或者.在输入时直接输入\U+2264 , \U+2265。

NO.5 怎么绘制箭头1、多段线画法:点击---左侧工具栏中的----多段线按钮----指定起始点-----在命令行中输入"W"回车----输入起始点宽度(例如是5)-----输入端点宽度(不出意外应该是(0))因为你画是箭头---根据你的需要选刚箭头的长度. 注意:如果是一个直线接一个箭头可以第一段起始点和端点的宽度一样,第二段按上面的操作。

2、填充画法：可以画一个箭头的外型。

点击----绘图----图案填充----选择一个你需要的图案---添加,拾取点---选择你箭头的三角--完成。

NO.6 参照缩放怎么用参照缩放模式会要求提供两数据缩放比例= 参照长度/ 新长度比说我想把屏幕上圆放大直径98应当圆现直径作参照长度要求指定新长度时输入98切都OK了。

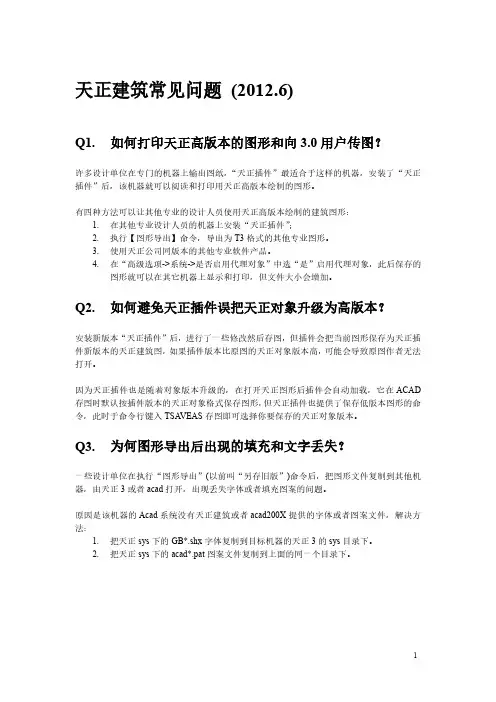

天正建筑常见问题(2012.6)Q1.如何打印天正高版本的图形和向3.0用户传图？许多设计单位在专门的机器上输出图纸，“天正插件”最适合于这样的机器，安装了“天正插件”后，该机器就可以阅读和打印用天正高版本绘制的图形。

有四种方法可以让其他专业的设计人员使用天正高版本绘制的建筑图形：1.在其他专业设计人员的机器上安装“天正插件”；2.执行【图形导出】命令，导出为T3格式的其他专业图形。

3.使用天正公司同版本的其他专业软件产品。

4.在“高级选项->系统->是否启用代理对象”中选“是”启用代理对象，此后保存的图形就可以在其它机器上显示和打印，但文件大小会增加。

Q2.如何避免天正插件误把天正对象升级为高版本？安装新版本“天正插件”后，进行了一些修改然后存图，但插件会把当前图形保存为天正插件新版本的天正建筑图，如果插件版本比原图的天正对象版本高，可能会导致原图作者无法打开。

因为天正插件也是随着对象版本升级的，在打开天正图形后插件会自动加载，它在ACAD 存图时默认按插件版本的天正对象格式保存图形，但天正插件也提供了保存低版本图形的命令，此时于命令行键入T91_TSA VEAS存图即可选择你要保存的天正对象版本。

Q3.为何图形导出后出现的填充和文字丢失？一些设计单位在执行“图形导出”(以前叫“另存旧版”)命令后，把图形文件复制到其他机器，由天正3或者acad打开，出现丢失字体或者填充图案的问题。

原因是该机器的Acad系统没有天正建筑或者acad200X提供的字体或者图案文件，解决方法：1.把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。

2.把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。

Q4.为何天正高版本的图另存为天正三的图，在T3依然不能打开？在天正建筑软件中，图形导出的天正对象版本和AutoCAD版本是互相独立的，在“图形导出”命令执行后即使存为T3版本，如果导出平台高于R14，在R14打开时仍会出现版本不兼容的提示。

天正CAD绘图时常见问题及解决办法（1）1．鼠标左键不能移动视图而是出现菜单；因为一个文件中毒所致，多因拿U盘去了趟打印店，回来文件打开就成这样了！懒的话输mbuttonpan，把值变成1即可，但是每个文件都要输很麻烦。

有时间的话最好重装一次，而且最好不要装在以前的相同文件夹里。

2．文件填充图案不显示或不能填充图案；打开菜单“工具”——“选项”——“显示”，将“应用实体填充”前打上钩，再重新生成一下，不行的话输fill，再输on。

如果想捕捉填充图案的端点或交点，将“工具”——“选项”——“草图”——“对象捕捉选项”里的“忽略图案填充”前的勾去掉，用过之后再改回来。

3．cad打开或保存时弹出文本框而非对话框；输filedia，将值变成1。

4．cad选择出现一些小加号；输blipmode，输off。

5．cad文件打印出现“CAD教育产品”字样；将文件转存为dxf格式，再转回成dwg格式。

6．cad布局视口操作时，图形只能放大缩小，找不到边界退不出来；因为进入视口模型了，输ps然后空格即可退出。

7．模型里图形是立着的，在布局中放不下，想把它横过来；除了将图框旋转外，也可以进入视口（输ms或双击视口），输UCS，点基点，点x轴方向，点xy平面，再输PLAN，再输C，空格确定，最后调整视口（对于多视口同一张图更适用）。

8．cad文件最好用1：1比例绘制，即1单位就是1mm。

有时不是这个比例，可能会遇到两条平行线测量间距为4，但偏移一条4单位却不能与另一条重合；这是单位精度的设置问题，可输入UN，将单位精确到小数点后几位。

我们是一群爱好建筑的好青年，经常一起讨论建筑方面方案。

这是技术交流以及项目资源共享平台，群号230086281，望大家踊跃提供建筑有关资源！。

TAsd常见问题Q1.TAsd能否与其他软件和平共处?TAsd能够与大多数具有良好协作特性的第三方软件，共同安装在一台机器上。

有些恶劣的第三方软件安装到您的机器后，由于它修改了AutoCAD系统本身，可能导致TAsd不能正常运行，你可向该软件的供应商提出抗议。

您也可以通知我们，哪些AutoCAD下的第三方应用软件不能与天正的产品共处一台机器的同一个AutoCAD平台下。

Q2.为什么执行命令时提示对话框太大、不能显示?在一些特定的AutoCAD版本（如AutoCAD R14简体中文版，AutoCAD 2000~2002简体中文版等）由于AutoCAD软件自身的原因，在AutoCAD显示中文对话框时文字间距拉的很大，造成对话框中的控件显示的很大，以至于无法在屏幕上正常显示。

可以用替换AutoCAD 资源文件的方法来解决这个问题。

在TAsd安装目录sys15/sys16下可以找到几个acadre??.dll 文件。

将其更名为acadres.dll，并替换掉AutoCAD安装目录下的acadres.dll文件即可。

注意替换时要先关掉所有的AutoCAD程序。

其中，sys15下acadrecs.dll对应AutoCAD 2000中文版小字体。

acadre2s.dll对应AutoCAD2002中文版小字体。

sys16下acadrecs.dll对应AutoCAD 2004中文版小字体。

替换前最好先备份原acadres.dll文件。

Q3.为什么天正屏幕菜单显示的不整齐?这是由于不同的windows操作系统下屏幕菜单显示的空格大小不同造成的。

一般来说在win98或winxp下显示对齐的在win2000下则会显示的“短”一些。

而在win2000下显示对齐的在win98/xp下则又会显示的长出去了。

在TAsd安装目录sys15或sys16下相应的有tchxp.tmn和tch20.tmn文件，分别是用于win98/xp和win2000的菜单文件。

CAD制图中的错误及解决方案在使用CAD软件进行制图过程中，由于操作不当或其他原因，可能会出现各种错误。

这些错误会导致制图结果不准确，甚至无法达到预期效果。

本文将介绍一些常见的CAD制图错误，并提供相应的解决方案。

1. 尺寸错误：尺寸是CAD制图中非常重要的一项内容，它直接影响到设计的准确性。

常见的尺寸错误包括尺寸标注错位、尺寸数值错误等。

解决方案是使用CAD软件的尺寸工具，仔细标注每个尺寸，并根据设计要求进行校对。

2. 图层错误：图层管理是CAD制图中的一项基本工作。

如果图层设置不当，会导致绘图混乱、难以编辑等问题。

解决方案是在CAD软件中合理创建和管理图层，按照绘图需要进行分类和命名，确保图层的可视性和编辑性。

3. 比例错误：在CAD制图中，比例是保持设计准确性的重要因素。

如果比例设置不当，会导致绘图缩放错误或变形。

解决方案是在开始制图之前，确认绘图的比例要求，并在CAD软件中设置正确的比例参数。

4. 对象错误：在一个CAD图纸中可能包含大量的绘图对象。

常见的对象错误包括对象重叠、对象缺失等。

解决方案是使用CAD软件的选择工具，仔细检查和编辑每个对象，确保其正确性和完整性。

5. 精度错误：CAD制图需要保持一定的精度，以确保设计的准确性和可行性。

常见的精度错误包括尺寸精度不符合要求、曲线平滑度差等。

解决方案是在开始制图之前，确认设计要求的精度要求，并在CAD软件中进行相应的设置和调整。

6. 图形转换错误：在CAD制图中，有时需要将图形转换为其他格式，如PDF、图片等。

如果转换错误，就无法正确交付图纸。

解决方案是选择合适的转换工具，并注意转换参数的设置，确保转换结果的准确性和可读性。

在使用CAD软件进行制图时，出现错误是难以避免的。

但是，通过合理的操作和细心的校对，我们可以及时发现和纠正这些错误，保证制图结果的准确性和可靠性。

CAD制图的关键在于细节的处理，只有做到细致入微，才能制作出精确、可靠的图纸。

天正CAD使用常见问题（8）Q71. 怎么解决墙体无法裁剪的问题？在有些图形中可以绘制墙体，也能插入门窗，但是斜向布置的墙体无法被trim裁剪，但墙体如果是顺X或Y方向的时候不发生问题。

此时也需要检查墙体的坐标，光标所在的坐标是否非常大，如果X,Y中有一个坐标达到10E6以上就很可能有此类问题发生，这也是因为坐标过大，软件绘图精度溢出的原因。

解决方法与Q70相同。

Q72. 为什么新绘制的轴号文字比7.5版小？在天正建筑2013中采用了新的圆圈文字样式定义规则，不强制改变注写圆圈文字时的文字高宽比，默认的字高按制图规范的图例做了修订。

如果需要保留旧版本的圆圈文字样式，可以修改“天正选项->基本设定->圆圈文字”里的设置，选择“旧圆圈样式”。

Q73. 怎么重新选择平台启动天正建筑？在天正建筑中如果在启动选择界面勾选了“下次不再提问”跳过启动界面，我们还是可以通过勾选“自定义->基本界面->启动时显示平台界面”来提供下次进入的选择平台机会的。

Q74. 怎么重新打开多文档切换标签？在天正建筑中是可以同时打开多个图形进行编辑的，提供了一个显示图名的标签进行切换，但万一关闭了这个标签，很多用户反映不知道如何重新显示。

打开方式：勾选自定义->基本界面->界面设置->启用文档标签即可重新恢复；快捷方式是按Ctrl- 减号更方便，大家应该记住。

Q75. 怎么在64位CAD下安装运行天正建筑？对CAD图形平台的要求，仅支持AutoCAD2010-2014的64位版本，不支持在Windows7的64位版本下安装的32位AutoCAD，运行启动命令后，不会显示出这些32位AutoCAD版本供选择。

Q76. 怎么在Vista/Windows7下安装运行天正建筑？在Windows7/Vista下可以安装和运行天正建筑8.2以上版本，安装软件时依然需要使用管理员权限，如果当前不是管理员权限，你可以在运行安装时右键菜单单击“以管理员权限”运行，这样就可以安装了。

CAD设计中的常见错误与解决方法CAD（Computer-Aided Design）技术已经成为现代设计领域的重要工具。

然而，在使用CAD软件进行设计过程中，常常会遇到一些错误和困难。

本文将介绍CAD设计中常见的错误，并提供相应的解决方法，帮助您更好地应对这些挑战。

错误1：尺寸错误在CAD设计中，尺寸是至关重要的。

不正确的尺寸会导致设计结果与实际需求不符，影响产品的功能和质量。

为避免尺寸错误，首先要仔细阅读设计要求和规范。

其次，在进行尺寸设定时，应确保准确地输入数值。

最好的做法是在设计完成后进行尺寸的仔细审查，以确保其正确性。

解决方法：对于已经存在的尺寸错误，可以使用CAD软件的编辑功能进行修改。

在进行尺寸修改时，可以选择相应的部分，并输入正确的数值进行调整。

如果修改较为繁琐，也可以选择删除错误的部分并重新绘制。

错误2：构图错误良好的构图能够提升设计的美观性和可读性。

然而，在CAD设计中，常常会出现构图错误的情况，如元素的不对齐、重叠或布局不合理等。

为避免构图错误，设计人员应了解基本的设计原则，并在设计过程中密切关注布局的合理性。

解决方法：对于已经存在的构图错误，可以使用CAD软件的对齐和调整工具进行修改。

选中需要进行调整的元素，并使用对齐工具将其对齐。

如果需要进行布局的调整，可以使用拖拽、缩放等操作来实现。

错误3：材料选择错误在CAD设计中，材料的选择对于产品的实际应用至关重要。

错误的材料选择可能导致产品的性能不佳或无法达到预期效果。

为避免材料选择错误，设计人员应进行充分的材料研究和测试，并结合产品的功能和需求做出合理的选择。

解决方法：对于已经选择错误的材料，可以使用CAD软件的材料库进行替换。

在进行替换时，应选择与原材料性能相符合的替代品，确保产品功能和质量不受影响。

错误4：模型错误在CAD设计中，模型的错误可能导致产品无法成功制造或装配。

常见的模型错误包括壁厚不均匀、表面没有光滑、封闭体出现断面等。

天正CAD使用常见问题（6）Q51. 通用图库，批量入库有时不成功？因为所选文件太多了，可以适当减少选择的文件数目。

较简洁的文件名称和目录层次较浅的文件夹，有利于选择更多的文件。

因为存储所选文件的缓存大小有限制。

Q52. 如何增加自己的线图案？通用图库打开线图案快捷。

按增加普通图块的方法增加一个线图案单元，完成图块入库后，可以使用图库里面的“重制”命令，用一个线图案填充实例，重新生成幻灯片代替线图案单元幻灯。

Q53. 如何修改楼梯的折断线方向和位置？楼梯默认的折断线方向在右侧上楼时是制图规范示意的方向，但在左侧上楼时折断线方向目前有争议，用户修改方法如下：1。

拖动楼梯折断线中间“移动楼梯剖切位置”夹点到你需要的位置；2。

拖动楼梯折断线两边“移动剖切角度”夹点改变折断线方向。

多处修改时可以按Ctrl+1打开特性栏，选择楼梯后，修改“其他”下的“剖切步数”。

Q54. 在XREF中如何显示墙柱的详图填充图案？打算把图以某个比例Xref外部参照到当前图的一个视口，但是填充图案出现问题，无论本图的视口比例如何改，总是不能显示详图的填充图案。

解决方法：同样的图形不能以不同的出图比例XREF到其他图，一个图元只能有一个出图比例，改变图元的出图比例只能打开原始图，在它上面修改比例。

Q55. 背景屏蔽特性的文字或图块，打印时有个矩形外框，如何消除。

【图库图案】－【屏蔽框关】Q56. 能否部分墙柱加粗，另一部分墙柱不予加粗？可以。

进入设置特性(Ctrl+1)，把不予加粗的墙在“用途”栏设置为卫生隔断或矮墙，把不予加粗的柱设置为矮柱。

这样就可避免加粗了。

Q57. 有斜墙的墙角能否使角柱成直角？可以。

你可以对象编辑，设置斜方向的墙材质与其他方向不同，角柱命令会自动判别生成直角相交的角柱。

Q58. 为何安装后运行不出现菜单或者工具栏？可以试一试执行菜单加载命令tmnload，加载tch.tmn文件，看看能否正常加载，如果不能加载，请与经销商联系。

天正CAD绘图时常见问题及解决办法（2）1.两个或更多图形压在一起，缩小能看出来有的在上，有的在下；想调换顺序可选择对象，输入dr，输A（A为置于对象上，U为对象下，F为最上层，B为最下层），选择相对对象（可多选）。

2. 画线时线有厚度；输PL，点起点，输W，将起点和终点厚度值均调为0，空格确定。

3.描线时新线无法和旧线完全重合，re也不行；那看看是不是你在徒劳地想把曲线弄直呢？曲线无法和直线重合的吧？！4.天正索引符号中的索引图名和索引编号的字高比例怎么调，原来的字那么瘦小纤弱，还挤在一团！呵呵！试试这几招吧！A.选中看特性框，修改自高系数和圆圈大小直径及比例，我以前都把默认的0.6改成1的。

B.特性框里没有耶！怎么办呢？天正框里设置——天正选项——基本设定——圆圈文字——使用旧圆圈文字样式（或者调下面的文字字高系数，我喜欢0.9，你呢？）C.还不行？试试天正选项——高级选项——符号标注——圆圈文字样式、字高系数。

如果这些都不行，我也不知道了，呵呵！5.最近碰到一件怪事，用CAD打印pdf图后，福昕阅读器总是自动弹出打印的pdf图纸，在批量导图的时候甚不方便，偶然一次机会找到了它的尾巴，呵呵！ctrl+p弹出打印对话框，点开打印机名称“DWG TO PDF.pc3”后面的特性按钮，弹出“设备及文档设置”一栏中有个“自定义特性，点击下面“访问自定义对话框”的“自定义特性”，看到什么了没？最下面“完成后在PDF查看器中打开”，前面的方框里去掉勾，确定，确定，确定，再试试看？！6.如果文件缩小看有白点儿，放大看又没了，导致全部显示时图面不在窗口中间，而且框选白点儿选不中；可以试试：输入QSELECT（快速选择）--应用那里选（整个图形）、对象（所有图元，或者文字、多行文字分两次来做）、特性（颜色）、运算符（=）、值（白色）---确定，如果选择上了，就按住shift键框选或点选不需要删除的对象，然后删除。

CAD⾥的常见问题及解决⽅法CAD⾥的常见问题及解决⽅法 利⽤计算机可以进⾏与图形的编辑、放⼤、缩⼩、平移和旋转等有关的图形数据加⼯⼯作。

下⾯给⼤家介绍CAD⾥的常见问题及解决⽅法，欢迎阅读! CAD⾥的常见问题及解决⽅法 1、如何替换找不到的原⽂字体？ 复制要替换的字库为将被替换的字库名，如：打开⼀幅图，提⽰未找到字体jd，你想⽤hztxt.shx替换它，那么你可以去找AutoCAD字体⽂件夹(font)把⾥⾯的hztxt.shx 复制⼀份，重新命名为jd.shx,然后在把XX.shx放到font⾥⾯，在重新打开此图就可以了。

以后如果你打开的图包含jd这样你机⼦⾥没有的字体，就再也不会不停的要你找字体替换了。

2、如何删除顽固图层？ ⽅法1：将⽆⽤的图层关闭，全选，COPY 粘贴⾄⼀新⽂件中，那些⽆⽤的图层就不会贴过来。

如果曾经在这个不要的图层中定义过块,⼜在另⼀图层中插⼊了这个块,那么这个不要的图层是不能⽤这种⽅法删除的。

⽅法2：选择需要留下的图形，然后选择⽂件菜单->输出->块⽂件，这样的块⽂件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。

⽅法3：打开⼀个CAD⽂件，把要删的层先关闭，在图⾯上只留下你需要的可见图形，点⽂件-另存为，确定⽂件名，在⽂件类型栏选*.DXF格式，在弹出的对话窗⼝中点⼯具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要⽤的图形选上就可以确定保存了，完成后退出这个刚保存的⽂件，再打开来看看，你会发现你不想要的图层不见了。

⽅法4：⽤命令laytrans，可将需删除的图层影射为0层即可，这个⽅法可以删除具有实体对象或被其它块嵌套定义的图层。

3、打开旧图遇到异常错误⽽中断退出怎么办？ 新建⼀个图形⽂件，⽽把旧图以图块形式插⼊即可。

4、在 AUTOCAD中插⼊ EXCEL表格的⽅法。

CAD各种问题的解决方法1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】有时我们会碰到这样的问题比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）WINDOWS 标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】AD正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时可以如下解决进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效5.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等~6.【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7.【CAD技巧】还在为你做图慢而烦恼吗还是为你的手指短而够不着回车键而烦脑吗哦~~~，让我们忘了这一切吧众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）op----显示------图形窗口中显示滚动条即可10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容这样用2002 2004 2006都可以打开了方便操作别在这里在说，你还用R14那么我会说你太落后了~11.【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】op选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表表告诉我你不会建~~~~~~~12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】？答：用处很大。
