电力拖动作业

  • 格式：doc
  • 大小：65.51 KB
  • 文档页数：6

2-2 一台四极并励直流电机接在220V的电网上运行，为单波绕组，已知电枢表面的总导体数N=381，n=1500r/min,φ=0.0105wb,电枢回路的总电阻R a=0.205Ω,励磁电流I fN=1.73A,铁损耗P Fe=362W,机械损耗P mec=240w(忽略附加损耗)，试问：1）该电机运行在发电机状态，还是电动机状态？2）电磁转矩是多少？3）输入功率和效率各是多少？解：1）Ea=N*p/(60a)*n*Φ=381×2÷（60×1）×1500×0.0105=200.025V<U=220V当Ea<U时，直流电动机工作在电动机状态，∴该电机工作在电动机状态2）根据直流电动机的电压平衡方程式，得Ia=(U1-Ea)/Ra=(220-200.025)/0.205=97.439A电磁转矩：T em=C TφI a=NP/(2πa)*φI a=(381×2)÷(2π×1) ×0.0105×97.439=124.14N·m 电磁功率：P em=E a I a=200.025×97.439=19490.24W输入功率：P1=U1I1=U1(I a＋I f)=220×﹙97.439+1.73﹚=21817.18W 输出功率：P2=P em－P Fe－P mec=19490.24－362－240=18888.24W效率：η= P2／P1×100％= 18888.24／21817.18×100％=86.58％题2-4：某台他励直流电动机的铭牌数据为：P N =22kW，U N =220V, I N =115A,n N=1500r/min,电枢电阻R a=0.1Ω,忽略空载转矩，电动机带额定负载运行时，要求转速降到1000r/min。

试求：- a1）采用电枢回路串电阻降速时，应串入多大的电阻值？2）采用降低电源电压降速时，外加电压应降为多少？3）上述两种情况下，电动机的输入功率与输出功率各为多少（不计励磁回路的功率）？（1)解：根据电压平衡方程得：C eΦN =U N - R a I N = 0.139n N当采用电枢回路串电阻降速时，电路稳定后由于负载转矩不变，根据T N = C t ΦN I N 可知I a = I N由此可得：R + R a = U N -C eΦN nI a解得R =0.604 Ω（2）解：由（1)可得I a = I NU=C eΦN n + R a I a = 150.4 V (n=1000r/ min)(3)解：当采用串电阻降压时输入功率：P1 = U N I a = 25.3 kW输出功率：P2=C eΦN n ×I a = 15.985 kW当采用降压降速时输入功率：P1=U ×I a =150.5×115=17.308 kW输出功率：P2=C eΦN n ×I a = 15.985 kW题 2-7一台他励直流电动机的数据如下: P N =96kW，U N =440V, I N=250A,n N=500r/min, R a=0.078Ω,试求：1）固有机械特性上的理想空载点和额定负载点的数据。

2）当电枢回路的总电阻为50%R N(R N=U N/I N)时的人为机械特性。

3）当电枢回路的端电压U1=50%U N时的人为机械特性。

4）当Φ=80%ΦN时的人为机械特性。

（1）解：C eΦN =U N - R a I N = 0.841n N理想空载点：Tem= 0；n0= U NCeΦN=523.187r/ min额定负载点：T N = C t ΦN I N =2007.888 N·mn =500 r/ min(2)解：由（1) 可知n0 =523.187r/ minRa= 0.5R N =0.88Ω在U N=Ua , ΦN=Φ的情况下，Tem≈T N= (P N×9550)/n N =1833.6 N·mFn = U N - R a×Tem =284.23 r/ minC e ΦN C e ΦN C t Φ N(3)解：根据电压平衡方程得U N - 0.5U N =R a I a得：I a =2820.5 ATem=C eΦN I a =22652.987 An0= U N = 523.187 r/minFCeΦNn = U N - R a×Tem =261.595 r/ min C e ΦN C e ΦN C t Φ N（4)解：n0= U N = 653.984r/min0.8CeΦNn = U N - R a×Tem =620.877 r/ min 0.8 C e ΦN0.8 C e ΦN C t Φ N3-2．某他励直流电动机的额定数据为：P N=1.75KW,U N=110V，I N=20.1A , n N=1450r/min ，Ra=0.57Ω,若采用三级起动，起动电流最大值不超过2I N ，试求：1）各段的电阻值2）各段电阻切除时的瞬时转速解：（1)取I1=2IN=2*20.1=40.2A已知m=3故末级电阻为R m=R3=U N/ I1=110/40.2Ω=2.736Ω∴β=3√(R3/Ra)=3√(2.736/0.57)=1.687∴切换电流：I2=I1/β=2I N/1.687=1.186I N∴各级电阻：R1=βRa=1.687*0.57Ω=0.96ΩR2=βR1=β²Ra=1.687²*0.57Ω=1.622ΩR3=βR2=β³Ra=1.687³*0.57Ω=2.737Ω∴各分段电阻：RΩ1=R1-Ra=（0.962-0.57）Ω=0.392ΩRΩ2=R2-R1=(1.622-0.962)Ω=0.660ΩRΩ3=R3-R2=(2.737-1.622)Ω=1.115Ω(2) CeΦN=(U N-IaRa)/nN=0.068∵E1=U N-I2R1= CeΦNn1∴n1= U N-I2R1/ CeΦN=(110-1.186*0.962)/0.068=1433r/minn2= U N-I2R2/ CeΦN=(110-1.186*1.622)/0.688=1422 r/minn3= U N-I2R3/ CeΦN=(110-1.186*2.737)/0.688=1405 r/min3-6．某他励直流电动机的额定数据如下：P N=18.5KW,U N=220V，I N=103A ,Ra=0.18,nN =500r/min,最高转速应限制nN=1500r/min电动机带动负载进行弱磁调速，试分析：1）若电动机拖动恒功率负载（Pl=Pn）;当磁通减少至Φ=1/3ΦN时，求电动机稳态运行的转速和电枢电流，并说明电动机能否长期运行？2）若电动机拖动恒转矩负载（Tl=T N）;当磁通减少至Φ=1/3ΦN时，求电动机稳态运行的转速和电枢电流，并说明电动机能否长期运行？解：1)电动机拖动恒功率负载运行减弱磁通时，电枢电流大小不变,因而U N-Ia.Ra=Ea=常数而Ea = Ce ΦN n N = Ce Φ n 则ΦN n N = Φ*n减弱磁通后的转速n=(ΦN /Φ)*nN,而Φ=1/3ΦN所以n=3* nN=3*500r/min=1500r/min电枢电流I= I N =103A,恰好在允许范围内且n=1500r/min,所以电动机能长期运行。

2)由机械特性知CeΦN =（U N —I N * Ra）/ CeΦN =(220-103*0.18)/500 =0.403电动机拖动恒转矩负载运行减弱磁通时，有Tl=TN = CeΦNI N = Ce ΦIa当Φ=1/3ΦN 时电枢电流Ia=(ΦN/Φ)* I N =3*103A=309A.转速n=（U N-Ia.Ra）/CeΦ=(220-309*0.18)/(0.403*1/3)=1225r/min虽然n<n（max）.但电流Ia=3 I N , 会造成不能换向及电机过热而烧坏的结果，因此不能长期运行。

3-8已知他励直流电动机的额定数据如下：P N=30KW,U N=220V，I N=156.9A , nN=1500r/min,Ra=0.082,忽略空载损耗，试求：1）电动机带位能性额定负载转矩，以800r/min的速度下放时，可用那些方法？电枢回路分别应串入多大电阻？2）电动机带抗性额定负载转矩运行时进行电压反接制动停车，欲使起始制动转矩为2 TN，电枢回路应串入多大电阻？3）电动机带位能性负载，Tl=0,8T N ,欲以1800r/min的速度下放时，应采用什么方法？电枢回路应串入多大电阻？解：1）第一种：能耗制动时能耗制动的机械特性n= —[(Ra+R)/ CeΦN]*Ia机械特性: CeΦN=（U N —I N * Ra）/ CeΦN ,代入数据得：CeΦN=0.138把CeΦN =0.138代入n=-[(Ra+R)/ CeΦN]*Ia得R=0.622第二种：转速反向的反接制动时转速反向的反接制动机械特性n=( U N/ CeΦN) —[(Ra+R)/ CeΦN ]*Ia将n=800 , CeΦN=0.138,Ia= I N=156.9A代入上式得R=0.6172）电压反接制动的机械特性n=——( U N/CeΦN) —[(Ra+R)/CeΦN ]*Ia（Ia=2 I N）带入数据的R=1.2893)电压反接制动法n=—-( U N/ CeΦN) —[(Ra+R)/ CeΦN ]*Ia（Ia=0.8I N）n=-1800r/minR=。

合集下载

《电力拖动》期末试卷含答案

《电力拖动》期末试卷含答案

《电力拖动》期末试卷(含答案)一填空： (每题 1 分)1、常用的低压电器是指工作电压在交流 ( )V 以下、直流( )V 以下的电器。

2、熔断器是由 ( )和( )两部分组成的。

3、主电路是( )电流通过的电路。

4、( )和( )统称电气的联琐控制。

5、接触器的触头有( )和( ) 两种。

6 直流电机由 ( ) ( ) ( )等三大部件组成。

7 我国三相四线制低压电源是三相交流异步电机的电源，其线电压为 ( )V相电压为 ( )V 频率为 ( )HZ。

二判断： (每题 1 分)1 熔断器在电路中既可作短路保护，又可作过载保护。

( )2 电气原理图绘制中，不反映电器元件的大小。

( )3 熔断器的额定电流大于或等于熔体的额定电流。

( )4 电动机采用制动措施的目的是为了停车平稳。

( )5 电动机的额定转速越高越好。

( )6 电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。

( )7 开关电器在所有电路都可直接接负载。

( )8 接触器按主触点通过电流的种类分为直流和交流两种。

( )9 检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。

( )10 电动机采用制动措施的目的是为了迅速停车。

( )11 电器元件布置图中，强电部分和弱电部分要分开，且弱电部分要加屏蔽，防止干扰( )12 正确选用和使用低压电器元件对电器安全运行是极其重要的。

( )13 为了保证电磁铁可靠吸合，电磁吸力特性与反力特性必须配合好( )14 正在运行的三相异步电动机突然一相断路，电动机会停下来。

( )15.交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。

( )三 选择： (每题 1 分)1、下列元件中，开关电器有 。

A 、组合开关B 、接触器C 、行程开关D 、时间继电器2、下列元件中，主令电器有 。

A 、熔断器B 、按钮C 、刀开关D 、速度继电器3、熔断器的作用是 。

电力拖动控制系统作业题解答

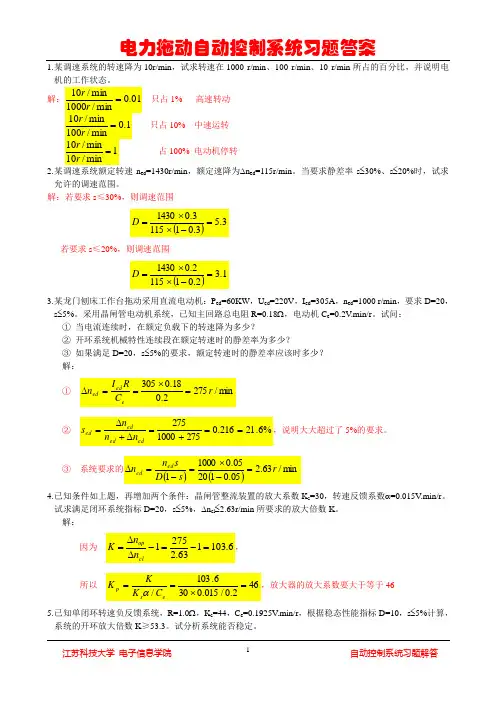

电力拖动控制系统作业题解答
