消防联动关系明细表

第二十章火灾自动报警系统联动关系明细
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－2013；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010；
11.《泡沫灭火系统施工及验收规范》 GB50281-2006；
12.《消防给水及消火栓系统技术规范》GB50974-2014；
13. 防火卷帘、防火门、防火窗施工及验收规范 GB50877-2014
14. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警、广播装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。

三．火灾自动报警系统联动关系表：。

火灾自动报警系统联动控制逻辑关系表本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。

这里我就发了一号的了，二号楼不发了。

1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机；1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一报警：动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机；动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广播；1#办公综合楼2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启报警楼层及上下层的正压送风阀、启动位于11层的正压送风机，其中2~6层门禁解除，常开防火门关闭，其他楼层无门禁与常开防火门。

1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：动作：1#办公综合楼电梯迫降、切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、消防广播；1#办公综合楼地下室、1-10层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵。

1#办公综合楼喷淋系统压力开关报警直接启动1#办公综合楼的喷淋水泵。

消防值班室也可以远程手动启动上述设备。

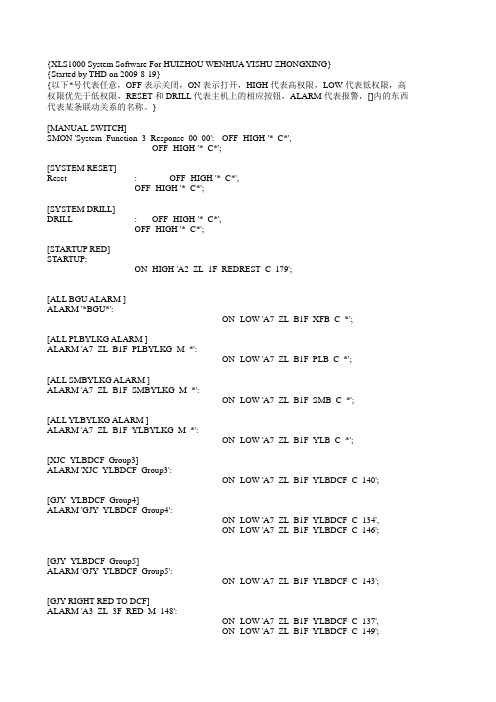

{XLS1000 System Software For HUIZHOU WENHUA YISHU ZHONGXING}{Started by THD on 2009-8-19}{以下*号代表任意，OFF表示关闭，ON表示打开，HIGH代表高权限，LOW代表低权限，高权限优先于低权限，RESET和DRILL代表主机上的相应按钮，ALARM代表报警，[]内的东西代表某条联动关系的名称。

}[MANUAL SWITCH]SMON 'System_Function_3_Response_00_00': OFF -HIGH '*_C*',OFF -HIGH '*_C*';[SYSTEM RESET]Reset : OFF -HIGH '*_C*',OFF -HIGH '*_C*';[SYSTEM DRILL]DRILL : OFF -HIGH '*_C*',OFF -HIGH '*_C*';[STARTUP RED]STARTUP:ON -HIGH 'A2_ZL_1F_REDREST_C_179';[ALL BGU ALARM ]ALARM '*BGU*':ON -LOW 'A7_ZL_B1F_XFB_C_*';[ALL PLBYLKG ALARM ]ALARM 'A7_ZL_B1F_PLBYLKG_M_*':ON -LOW 'A7_ZL_B1F_PLB_C_*';[ALL SMBYLKG ALARM ]ALARM 'A7_ZL_B1F_SMBYLKG_M_*':ON -LOW 'A7_ZL_B1F_SMB_C_*';[ALL YLBYLKG ALARM ]ALARM 'A7_ZL_B1F_YLBYLKG_M_*':ON -LOW 'A7_ZL_B1F_YLB_C_*';[XJC_YLBDCF_Group3]ALARM 'XJC_YLBDCF_Group3':ON -LOW 'A7_ZL_B1F_YLBDCF_C_140'; [GJY_YLBDCF_Group4]ALARM 'GJY_YLBDCF_Group4':ON -LOW 'A7_ZL_B1F_YLBDCF_C_134',ON -LOW 'A7_ZL_B1F_YLBDCF_C_146'; [GJY_YLBDCF_Group5]ALARM 'GJY_YLBDCF_Group5':ON -LOW 'A7_ZL_B1F_YLBDCF_C_143'; [GJY RIGHT RED TO DCF]ALARM 'A3_ZL_3F_RED_M_148':ON -LOW 'A7_ZL_B1F_YLBDCF_C_137',ON -LOW 'A7_ZL_B1F_YLBDCF_C_149';[GJY LEFT RED TO DCF]ALARM 'A3_ZL_3F_RED_M_147':ON -LOW 'A7_ZL_B1F_YLBDCF_C_128',ON -LOW 'A7_ZL_B1F_YLBDCF_C_131'; [GJY_ZT_C_Group6]ALARM 'GJY_ZT_C_Group6':ON -LOW 'A7_ZL_B1F_SMBDCF_C_120',ON -LOW 'A7_ZL_B1F_SMBDCF_C_122',ON -LOW 'A7_ZL_B1F_SMBDCF_C_124',ON -LOW 'A7_ZL_B1F_SMBDCF_C_126',ON -LOW 'A4_ZL_1F_JLM_C_123',ON -LOW 'A4_ZL_1F_JLM_C_156',ON -LOW 'A4_ZL_1F_FHM_C_162',ON -LOW 'A1_ZL_5F_PYJ_C_164',ON -LOW 'A1_ZL_5F_PYJ_C_166',ON -LOW 'A1_ZL_5F_PYJ_C_168',ON -LOW 'A1_ZL_5F_PYJ_C_170',ON -LOW 'A1_ZL_5F_PFJ_C_176',ON -LOW 'A1_ZL_5F_PFJ_C_178';[ZL QT ALARM]MON 'A8_ZL_B1F_QT_M_117':ON -LOW '*_ZL_B1F_PDFSFJ_C*',ON -LOW '*_ZL_B1F_PDFPFJ_C*',ON -LOW '*_ZL_B1F_FDFPYF_C*'; [ZL 1F ALL ALARM1]ALARM '*_ZL_<N:1>F_*':ON -LOW '*_ZL_<N>F_BELL*',ON -LOW '*_ZL_<N+1>F_BELL*',ON -LOW '*_ZL_B<N>F_BELL*',ON -LOW '*_ZL_B<N+1>F_BELL*',ON -LOW '*_ZL_<N>F_GB*',ON -LOW '*_ZL_<N+1>F_GB*',ON -LOW '*_ZL_B<N>F_GB*',ON -LOW '*_ZL_B<N+1>F_GB*',ON -LOW '*_ZL_*_YJZM_C*',ON -LOW '*_ZL_<N>F_ZM_C*',ON -LOW '*_ZL_<N>F_PGFJ_C*',ON -LOW '*_ZL_<N>F_ZYSFF_C*',ON -LOW '*_ZL_<N+1>F_ZYSFF_C*',ON -LOW '*_ZL_B<N+1>F_ZYSFF_C*',ON -LOW '*_ZL_B<N>F_ZYSFF_C*',ON -LOW '*_ZL_<N>F_PYF_C*',ON -LOW '*_ZL_<N+1>F_PYF_C*',ON -LOW '*_ZL_B<N+1>F_PYF_C*',ON -LOW '*_ZL_B<N>F_PYF_C*';[ZL 1F ALL ALARM2]ALARM '*_ZL_<N:1>F_*':ON -LOW '*_ZL_<N>F_KTJ_C*',ON -LOW '*_ZL_<N+1>F_KTJ_C*',ON -LOW '*_ZL_B<N+1>F_KTJ_C*',ON -LOW '*_ZL_B<N>F_KTJ_C*',ON -LOW '*_ZL_<N>F_XFJ_C*',ON -LOW '*_ZL_<N+1>F_XFJ_C*',ON -LOW '*_ZL_B<N+1>F_XFJ_C*',ON -LOW '*_ZL_B<N>F_XFJ_C*',ON -LOW 'A4_ZL_5F_LIFT_C_127',ON -LOW 'A4_ZL_5F_LIFT_C_129',ON -LOW 'A6_ZL_5F_LIFT_C_132',ON -LOW 'A6_ZL_5F_LIFT_C_134',ON -LOW 'A6_ZL_5F_LIFT_C_136',ON -LOW 'A6_ZL_4F_LIFT_C_138',ON -LOW 'A6_ZL_4F_LIFT_C_140',ON -LOW 'A6_ZL_4F_LIFT_C_142',ON -LOW '*_ZL_*_XFBFJ_C*',ON -LOW '*_ZL_*_ZYSFJ_C*';[ZL 2-5 ALL ALARM ]ALARM '*_ZL_<N:2-5>F_*':ON -LOW '*_ZL_<N>F_BELL*',ON -LOW '*_ZL_<N-1>F_BELL*',ON -LOW '*_ZL_<N+1>F_BELL*',ON -LOW '*_ZL_<N>F_GB*',ON -LOW '*_ZL_<N-1>F_GB*',ON -LOW '*_ZL_<N+1>F_GB*',ON -LOW '*_ZL_*_YJZM_C*',ON -LOW '*_ZL_<N>F_ZM_C*',ON -LOW '*_ZL_<N>F_PGFJ_C*',ON -LOW '*_ZL_<N>F_ZYSFF_C*',ON -LOW '*_ZL_<N+1>F_ZYSFF_C*',ON -LOW '*_ZL_<N-1>F_ZYSFF_C*',ON -LOW '*_ZL_<N>F_KTJ_C*',ON -LOW '*_ZL_<N+1>F_KTJ_C*',ON -LOW '*_ZL_<N-1>F_KTJ_C*',ON -LOW '*_ZL_<N>F_XFJ_C*',ON -LOW '*_ZL_<N+1>F_XFJ_C*',ON -LOW '*_ZL_<N-1>F_XFJ_C*',ON -LOW 'A4_ZL_5F_LIFT_C_127',ON -LOW 'A4_ZL_5F_LIFT_C_129',ON -LOW 'A6_ZL_5F_LIFT_C_132',ON -LOW 'A6_ZL_5F_LIFT_C_134',ON -LOW 'A6_ZL_5F_LIFT_C_136',ON -LOW 'A6_ZL_4F_LIFT_C_138',ON -LOW 'A6_ZL_4F_LIFT_C_140',ON -LOW 'A6_ZL_4F_LIFT_C_142',ON -LOW '*_ZL_<N>F_PYF_C*',ON -LOW '*_ZL_<N+1>F_PYF_C*',ON -LOW '*_ZL_<N-1>F_PYF_C*',ON -LOW '*_ZL_*_XFBFJ_C*',ON -LOW '*_ZL_*_ZYSFJ_C*';[ZL BF ALL ALARM ]ALARM '*_ZL_B<N:1-2>F_*':ON -LOW '*_ZL_1F_BELL*',ON -LOW '*_ZL_B1F_BELL*',ON -LOW '*_ZL_1F_GB*',ON -LOW '*_ZL_B1F_GB*',ON -LOW '*_ZL_*_YJZM_C*',ON -LOW '*_ZL_<N>F_ZM_C*',ON -LOW '*_ZL_<N>F_PGFJ_C*',ON -LOW '*_ZL_1F_ZYSFF_C*',ON -LOW '*_ZL_B1F_ZYSFF_C*',ON -LOW '*_ZL_B2F_ZYSFF_C*',ON -LOW '*_ZL_1F_KTJ_C*',ON -LOW '*_ZL_B1F_KTJ_C*',ON -LOW '*_ZL_1F_XFJ_C*',ON -LOW '*_ZL_B1F_XFJ_C*',ON -LOW 'A4_ZL_5F_LIFT_C_127',ON -LOW 'A4_ZL_5F_LIFT_C_129',ON -LOW 'A6_ZL_5F_LIFT_C_132',ON -LOW 'A6_ZL_5F_LIFT_C_134',ON -LOW 'A6_ZL_5F_LIFT_C_136',ON -LOW 'A6_ZL_4F_LIFT_C_138',ON -LOW 'A6_ZL_4F_LIFT_C_140',ON -LOW 'A6_ZL_4F_LIFT_C_142',ON -LOW '*_ZL_1F_PYF_C*',ON -LOW '*_ZL_B1F_PYF_C*',ON -LOW '*_ZL_BF3M_PYF_C*',ON -LOW '*_ZL_BF7M_PYF_C*',ON -LOW '*_ZL_*_XFBFJ_C*',ON -LOW '*_ZL_*_ZYSFJ_C*'; [ZL BF3 7M ALL ALARM ]ALARM '*_ZL_BF<N:3,7>M_*':ON -LOW '*_ZL_B1F_BELL*',ON -LOW '*_ZL_1F_BELL*',ON -LOW '*_ZL_B1F_GB*',ON -LOW '*_ZL_1F_GB*',ON -LOW '*_ZL_*_YJZM_C*',ON -LOW '*_ZL_B1F_ZM_C*',ON -LOW '*_ZL_B2F_ZYSFF_C*',ON -LOW '*_ZL_B1F_ZYSFF_C*',ON -LOW '*_ZL_1F_ZYSFF_C*',ON -LOW '*_ZL_B1F_KTJ_C*',ON -LOW '*_ZL_1F_KTJ_C*',ON -LOW '*_ZL_B1F_XFJ_C*',ON -LOW '*_ZL_1F_XFJ_C*',ON -LOW 'A4_ZL_5F_LIFT_C_127',ON -LOW 'A4_ZL_5F_LIFT_C_129',ON -LOW 'A6_ZL_5F_LIFT_C_132',ON -LOW 'A6_ZL_5F_LIFT_C_134',ON -LOW 'A6_ZL_5F_LIFT_C_136',ON -LOW 'A6_ZL_4F_LIFT_C_138',ON -LOW 'A6_ZL_4F_LIFT_C_140',ON -LOW 'A6_ZL_4F_LIFT_C_142',ON -LOW '*_ZL_BF<N>M_PYF_C*',ON -LOW '*_ZL_B1F_PYF_C*',ON -LOW '*_ZL_1F_PYF_C*',ON -LOW '*_ZL_BF3M_PYF_C*',ON -LOW '*_ZL_BF7M_PYF_C*',ON -LOW '*_ZL_*_XFBFJ_C*',ON -LOW '*_ZL_*_ZYSFJ_C*';[QYL 1-3 ALL ALARM ]ALARM '*_QYL_<N:1-3>F_*':ON -LOW '*_QYL_<N>F_BELL*',ON -LOW '*_QYL_<N-1>F_BELL*',ON -LOW '*_QYL_<N+1>F_BELL*',ON -LOW '*_QYL_<N>F_GB*',ON -LOW '*_QYL_<N-1>F_GB*',ON -LOW '*_QYL_<N+1>F_GB*',ON -LOW '*_QYL_<N>F_ZM_C*',ON -LOW '*_QYL_*_YJZM_C*',ON -LOW '*_QYL_<N>F_PGFJ_C*',ON -LOW '*_QYL_<N>F_ZYSFF_C*',ON -LOW '*_QYL_<N+1>F_ZYSFF_C*',ON -LOW '*_QYL_<N-1>F_ZYSFF_C*',ON -LOW '*_QYL_<N>F_KTJ_C*',ON -LOW '*_QYL_<N+1>F_KTJ_C*',ON -LOW '*_QYL_<N-1>F_KTJ_C*',ON -LOW '*_QYL_<N>F_XFJ_C*',ON -LOW '*_QYL_<N+1>F_XFJ_C*',ON -LOW '*_QYL_<N-1>F_XFJ_C*',ON -LOW '*_QYL_<N>F_PYF_C*',ON -LOW '*_QYL_<N+1>F_PYF_C*',ON -LOW '*_QYL_<N-1>F_PYF_C*',ON -LOW '*_QYL_3F_PFJ_C*';[ZL ALL ALARM TO PYJ PFJ]ALARM '*_ZL_*':ON -LOW '*_ZL_B1F_PYJ_C*',ON -LOW '*_ZL_4F_PYJ_C*',ON -LOW '*_ZL_B1F_PFJ_C*',ON -LOW '*_ZL_1F_PFJ_C*',ON -LOW '*_ZL_2F_PFJ_C*',ON -LOW '*_ZL_3F_PFJ_C*',ON -LOW '*_ZL_4F_PFJ_C*',ON -LOW 'A2_ZL_5F_P*J_C*',ON -LOW 'A6_ZL_5F_P*J_C*',ON -LOW 'A1_ZL_5F_PYJ_C_154',ON -LOW 'A1_ZL_5F_PYJ_C_156',ON -LOW 'A1_ZL_5F_PYJ_C_158',ON -LOW 'A1_ZL_5F_PYJ_C_160',ON -LOW 'A1_ZL_5F_PYJ_C_162',ON -LOW 'A10_ZL_5F_PYJ_C_165'; [ALL RED ALARM ]ALARM '*_ZL_<N:3,5>F_RED_M*':ON -LOW '*_ZL_<N-2>F_GB*',ON -LOW '*_ZL_<N+2>F_GB*',ON -LOW '*_ZL_1F_BELL*',ON -LOW '*_ZL_5F_BELL*';[ZL 2 ALARM TO PYC]ALARM '*_ZL_2F_*':ON -LOW '*_ZL_*F_ZDPYC_C_*'; [XJC JLM GROUP1]ALARM 'XJC_JLM_GROUP1':ON -LOW 'A5_ZL_1F_JLM_C_121',ON -LOW 'A5_ZL_1F_JLM_C_123';[QYL 2F JLM ALARM]ALARM 'QYL_2F_JLM_Group7':ON -LOW 'A10_QYL_2F_JLM_C_123'; [QYL 3F JLM ALARM]ALARM 'QYL_3F_JLM_Group8':ON -LOW 'A10_QYL_3F_JLM_C_125'; [XJC CT JLM ALARM]ALARM 'XJC_HYRK_JLM_Group10':ON -LOW 'A5_ZL_1F_JLM_C_117',ON -LOW 'A5_ZL_1F_JLM_C_119'; [XJC CYS JLM ALARM]ALARM 'XJC_CYS_JLM_Group11':ON -LOW 'A1_ZL_1F_JLM_C_122',ON -LOW 'A1_ZL_1F_JLM_C_180'; [GJY BJSK JLM ALARM]ALARM 'GJY_BJSK_JLM_Group12':ON -LOW 'A4_ZL_1F_JLM_C_154',ON -LOW 'A4_ZL_1F_JLM_C_121'; [GJY LEFT SK JLM ALARM]ALARM 'GJY_LEFT_SK_JLM_Group13':ON -LOW 'A4_ZL_1F_JLM_C_158',ON -LOW 'A4_ZL_1F_JLM_C_125';。

消防联动关系明细表 Modified by JEEP on December 26th, 2020.
火灾自动报警系统联动关系
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－98；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010
11.《泡沫灭火系统施工及验收规范》 GB50281-2006
12. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、
手动报警按钮报警、消火栓按钮报警。

第二十章火灾自动报警系统联动关系明细
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－2013；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010；
11.《泡沫灭火系统施工及验收规范》 GB50281-2006；
12.《消防给水及消火栓系统技术规范》GB50974-2014；
13. 防火卷帘、防火门、防火窗施工及验收规范 GB50877-2014
14. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警、广播装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。

三．火灾自动报警系统联动关系表：。

【关键字】系统
火灾自动报警系统联动关系明细
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－2013；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010；
11.《泡沫灭火系统施工及验收规范》 GB50281-2006；
12.《消防给水及消火栓系统技术规范》GB50974-2014；
13. 防火卷帘、防火门、防火窗施工及验收规范 GB50877-2014
14. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警、广播装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。

三．火灾自动报警系统联动关系表：
