人教版高中物理第十二章 电能 能量守恒定律精选试卷专题练习(解析版)

人教版高中物理第十二章电能能量守恒定律精选试卷练习卷（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某同学在做“测电源电动势与内阻”的实验中，可使用的器材有：A．两只相同的毫安表（量程I g＝3mA，内阻R g＝1000Ω）；B．滑动变阻器R1（最大阻值20Ω）；C．滑动变阻器R2（最大阻值2000Ω）；D．各种规格的定值电阻R0；E．电源E（电动势约为3.0V）；F．开关、导线若干．由于给出的毫安表量程太小，该同学首先要把一只毫安表改装成量程为0.6A的电流表，他需要把阻值为__________Ω的定值电阻R0与毫安表并联（结果保留一位小数）.该同学将用如右上方的电路图进行实验，测定电源的电动势和内阻．在实验中发现变阻器的滑片由左向右逐渐滑动时，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，当滑片临近最右端时，电流表G2示数急剧变化．出现这种问题，应更换一个总阻值比原来______(选填“大”或“小”)的变阻器．在更换变阻器后,该同学连好电路，改变滑动变阻器滑片的位置，读出毫安表G1、G2的示数分别为I1、I2，并得到多组数据，建立直角坐标系，作出了I2和I1的关系图线，经拟合得到直线I2＝3.0mA－0.4I1 ,则得出电源电动势E＝_____V，内阻r＝_____Ω．（保留一位小数）【答案】5.0 Ω小 3.0V 2.0Ω【解析】【详解】[1]已知量程I g＝3mA，内阻R g＝1000Ω, 0.6I=A，设电流表的量程扩大的倍数为n，gInI=并联的电阻为R,根据并联电路的特点则有1gRRn=-解得R=5.0Ω[2]当变阻器的滑片由左向右逐渐滑动时，变阻器的阻值逐渐减小，外电路电阻减小，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，说明变阻器的电阻接近零时，路端电压才接近电源电动势，出现这种问题，应更换一个总阻值比原来小的变阻器，[3][4]G1示数是1I时,电路中的总电流是21200I I+，由闭合电路的欧姆定律得()221200gE I R I I r=++整理得21200g gE rI IR r R r=-++I2＝3.0mA－0.4I1由I2和I1的关系图线得图线的截距b=3.0mA，斜率0.4K=-0.003gER r=+ A2000.4GrR r=+解得 3.0E=V，解得 2.0r=Ω2．小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻。

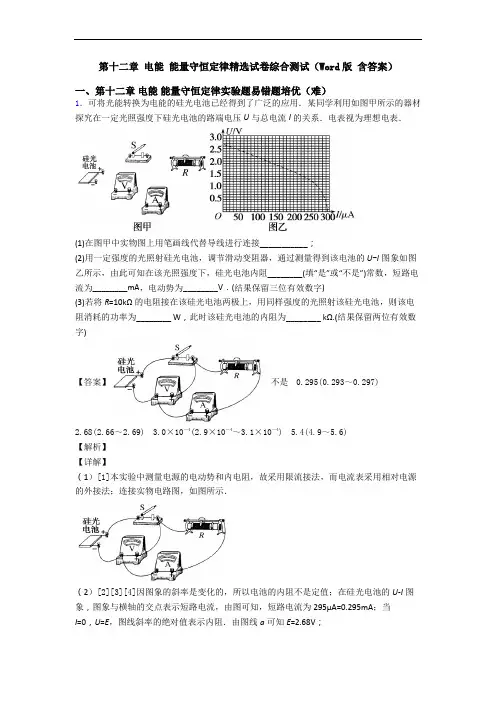

第十二章电能能量守恒定律精选试卷综合测试（Word版含答案）一、第十二章电能能量守恒定律实验题易错题培优（难）1．可将光能转换为电能的硅光电池已经得到了广泛的应用．某同学利用如图甲所示的器材探究在一定光照强度下硅光电池的路端电压U与总电流I的关系．电表视为理想电表．(1)在图甲中实物图上用笔画线代替导线进行连接___________；(2)用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I图象如图乙所示，由此可知在该光照强度下，硅光电池内阻________(填“是”或“不是”)常数，短路电流为________mA，电动势为________V．(结果保留三位有效数字)(3)若将R=10kΩ的电阻接在该硅光电池两极上，用同样强度的光照射该硅光电池，则该电阻消耗的功率为________ W，此时该硅光电池的内阻为________ kΩ.(结果保留两位有效数字)【答案】不是0.295(0.293～0.297)2.68(2.66～2.69)3.0×10－4(2.9×10－4～3.1×10－4) 5.4(4.9～5.6)【解析】【详解】（1）[1]本实验中测量电源的电动势和内电阻，故采用限流接法，而电流表采用相对电源的外接法；连接实物电路图，如图所示．（2）[2][3][4]因图象的斜率是变化的，所以电池的内阻不是定值；在硅光电池的U-I图象，图象与横轴的交点表示短路电流，由图可知，短路电流为295μA=0.295mA；当I=0，U=E，图线斜率的绝对值表示内阻．由图线a可知E=2.68V；（3）[5][6]在图乙中作出电阻的伏安特性曲线如图所示，与电源的伏安特性曲线的交点表示电压和电流，由图可知，I =175μA ，U =1.7V ；故电源的输出功率P =UI =1.7×175×10-6=3.0×10-4W ；根据闭合电路欧姆定律可得：362.68 1.75.610 5.617510E U r k I ---===⨯Ω=Ω⨯2．某实验小组设计了如图所示的电路，用于研究热敏电阻T R 的伏安特性曲线，所用电压表量程为3V ，内阻V R 约10k Ω，电流表量程为0.5A ，内阻A 2.5R =Ω，R 为电阻箱。

高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷（解析版）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．一同学设计了如图甲所示电路来测节干电池的电动势和内阻．该同学选好器材后，进行操作(其中0R 是保护电阻)．（1）该同学测量时记录了6组数据，并根据这些数据面出了U-I 图线如图丙所示，根据图线求出干电池的电动势E=_________V(结果保留三位有效数字)，内阻r=___________Ω．（2）若保护电阻0R 的阻值未知，该干电池的电动势E 、内电阻r 已经测出，在图乙的电路中只需改动一条线就可测量出0R 的阻值．该条线是_________，需改接为________(请用接线柱处的字母去表达)．改接好后，调节滑动变阻器，读出电压表的示数为U 、电流表示数为I ，电源的电动势用E 表示，内电阻用r 表示，则0R =__________．【答案】1.48V 0.50Ω（0.48～0.52Ω） dj je 或者jf 0E U R r I -=- 【解析】【分析】【详解】（1）由图丙所示，电源U-I 图像可知，图像与纵轴交点坐标值为1.48，则电源电动势E=1.48V ，电源内阻 1.48 1.200.500.480.520.56U r I ∆-===ΩΩ∆（～） , （2）将导线jd 改接为je ，此时电源与定值电阻组成等效电源，在闭合电路中，电源电动势：E=U+I （R 0+r ），定值电阻0E U R r I -=-2．为了测定电源电动势E 、内电阻r 和定值电阻R o 的阻值，某同学利用DIS(数字化信息系统)设计了如图甲所示的电路．闭合电键S 1，调节滑动变阻器的滑动触头P 向某方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，井根据测量数据计算机分别描绘了如图乙所示的M 、N 两条U-I 直线，请回答下列问题(1)图乙中的M 、N 两条图线，根据电压传感器1和电流传感器的数据画得的是___________，根据电压传感器 2和电流传感器的数据面得的是___________(填图线M 或图线N )(2)图乙中两直线交点表示电路的工作状态是___________.A ．滑动变阻器的滑动头P 滑到了最右端B ．滑动变阻器的滑动头P 滑到了最左端C ．定值电阻R o 上消耗的功率为2.5WD ．电源的输出功率最大(3)根据图乙可以求得定值电阻R o=______Ω， 电源电动势E =______V ，内电阻r =______Ω.【答案】N M BD 2.5 1.5 1.25【解析】【详解】（1）[1][2]．从电路连接可以看出，电流表A 的读数增大时，电压传感器1的读数减小，电压传感器2的读数增大．故图线N 是电压传感器1和电流传感器的数据绘制的图象，图线M 是电压传感器2和电流传感器的数据绘制的图象（2）[3]．图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，故滑动变阻器的滑动触头P 滑到了最左端，故A 错误，B 正确；图象可以得出电阻R 0的阻值大于电源的内阻，滑动变阻器的阻值减小，电源的输出功率增大，两直线的交点对应滑动变阻器的阻值为0，即电源的输出功率最大，故D 正确；、定值电阻R 0消耗功率为：P=U 2I =1.0×0.4 W=0.4W ，故C 错误；所以选择BD ．（3）[4][5][6]．从图象a 的斜率可以得出定值电阻R 0的阻值为：0 1.00 2.50.40R -==Ω-； 从甲同学的图象可以得出图象在U 轴上的截距为1.50 V ，即电源的电动势为：E =1.50 V ， 图象斜率的绝对值为： 1.5 1.0 1.250.4k -== 即电源的内阻为： r =1.25Ω．【点睛】（1）从电路连接结合电流表和电压表的读数变化判断描绘的图线的含义．（2）由图可知，图象由纵坐标的交点为电动势；由图象与横坐标的交点利用闭合电路欧姆定律可求得内电阻．（3）图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，根据图象求解．3．（1）下列给出多种用伏安法测电池电动势和内阻的数据处理方法，其中既能减小偶然误差又直观、简便的是_____A ．测出两组I 、U 的数据，代入方程组E=U 1+I 1r 和E=U 2+I 2rB ．多测几组I 、U 的数据，求出几组E 、r ，最后分别求出其平均值C ．测出多组I 、U 的数据，画出U-I 图像，在根据图像求E 、rD ．多测几组I 、U 的数据，分别求出I 和U 的平均值，用电压表测出断路时的路端电压即 为电动势E ，再利用闭合电路欧姆定律求出内电阻r（2）(多选)用如图甲所示的电路测定电池的电动势和内阻，根据测得的数据作出了如图乙所示的U-I 图像，由图像可知_______A ．电池的电动势为1.40VB ．电池内阻值为3.50ΩC ．外电路短路时的电流为0.40AD ．当电压表示数为1．20V 时，电路电流为0．2A（3）如上（2）中甲图所示，闭合电键前，应使变阻器滑片处在________（填“左”或“右”）端位置上．（4）．(多选)为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，才能达到实验目的_______A ．一个电流表和一个电阻箱B ．一个电压表、一个电流表和一个滑动变阻器C ．一个电压表和一个电阻箱D ．一个电流表和一个滑动变阻器【答案】C ； AD ； 左； ABC【解析】(1) A 项中根据两组测量数据可以算出一组E 、r 值，但不能减少偶然误差；B 项中可行，但不符合题目中“直观、简便”的要求，D 选项的做法是错误的，故符合要求的选项为C ．(2) A 项：由图示图象可知，电源U-I 图象与纵轴交点坐标值为1.40，则电源的电动势测量值为1.40V ，故A 正确；B 项：电源内阻等于图象斜率的大小，为1U r I∆==Ω∆，故B 错误； C 项：由图示图象可知，路端电压为1.00V 时，电路电流为0.4A ，可知外电路发生短路时的电流为= 1.4E I A r=短，故C 错误； D 项：当电压表示数为1.20V 时，0.20E U I A r ='-=，故D 正确； (3)为了保护用电器，在闭合开关前滑动变阻器应调到最大电阻处，即应使变阻器滑片处在左端位置；(4) 测定电源的电动势和内阻的原理是闭合电路欧姆定律E=U+Ir ，可以一个电压表、一个电流表分别测量路端电压和电流，用滑动变阻器调节外电阻，改变路端电压和电流，实现多次测量．也可以用电流表和电阻箱组合，可代替电流表和电压表，或用电压表和电阻箱组合，代替电压表和电流表，同样能测量电源的电动势和内阻，故ABC 正确．点晴：由图象的纵坐标可知电源的电动势，由纵坐标的交点可知路端电压为1V 时的电流，由闭合电路欧姆定律可得出内电阻；测定电源的电动势和内阻的原理是闭合电路欧姆定律，实验的电路有三种，分别是伏安法、伏阻法和安阻法．4．为测定干电池的电动势和内阻，提供的实验器材如下所示：A ．干电池2节，每节干电池的电动势约为1. 5V ，内阻约为0. 9ΩB ．电流表A （0～0. 6A ，内阻约为0. 5Ω）C ．滑动变阻器R 1（0～50Ω，额定电流为3A ）D ．滑动变阻器R 2（0～1000Ω，额定电流为1A ）E. 电流表G （0～3mA ，R g =10Ω）F. 定值电阻3990R =ΩG. 定值电阻490R =Ω（1）由于两节干电池的内阻较小，现将03R =Ω的定值电阻与两节干电池串联后作为一个整体进行测量。

一、选择题1．如图是某锂电池外壳上的文字说明，由此可知（）⨯⨯-⋅BL528M 700mA h标准3.7V锂离子电池充电限制电压：4.2V执行标准：GB/T18287-2000待机时间：48h警告：切勿投入火中！！！序号：×××× 只能使用指定充电器Li-ion电池制造厂商：中国××股份有限公司地址：深圳××工业大厦A．该电池通过1C的电量时，非静电力做功3.7JB．两块此种型号电池串联使用的电动势为8.4VC．该电池的额定工作电流一定为700mAD．该电池完全放电将有10584J的化学能转化为电能2．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大3．用电压表检查如图所示电路中的故障，闭合开关后测得U ab=0 V，U ad=5.0 V，U bc=0 V，U cd=5.0V，则此故障可能是（）A．L断路B．R断路C．R′断路D．S断路4．恒压电源的内阻可视为零，普通电源的内阻不可忽略。

为判别一电源是哪种电源，某同学连接了如图所示实验电路，并断开电键，设想通过观察电键闭合后的电流表作出判断。

此方案（）A．无效。

因为无论是哪种电路，电流表示数都变大B．无效。

因为无论是哪种电路，电流表示数都变小C．有效。

若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变大D．有效。

若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变小5．如图所示，电源电动势为E，内阻为r，电表为理想电表，灯泡L和电阻R阻值均恒定，在滑动变阻器的滑片由a端滑向b端的过程中，下列说法正确的是（）A．灯泡消耗的功率逐渐增大B．电压表、电流表示数均减小C．电源消耗的总功率增大，热功率减小D．电压表示数变化量与电流表示数变化量比值的绝对值恒定不变6．如图所示，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，电表均为理想电表，R为滑动变阻器，闭合开关后灯泡正常发光，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A ．电压表、电流表示数均变大，灯泡L 将变亮B ．定值电阻R 0中将有从右向左的电流C ．电压表示数改变量与电流表示数改变量之比变小D ．电源输出功率一定变小7．下列说法中正确的是（ ）A ．在匀强电场中，电势降低的方向就是电场强度的方向B ．根据公式U =Ed 可知，匀强电场中任意两点间的电势差与这两点的距离成正比C ．单位时间通过导体横截面的电荷量越多，电流越大D ．在某电池的电路中每通过2C 的电荷量，电池提供的电能是4J ，那么这个电池的电动势是0.5V ；8．现有规格为“220V ，36W”的排气扇，如图所示，排气扇电动机的线圈电阻为40Ω，当正常工作时，排气扇的（ ）A ．通电电流计算式为220A 40I =B ．输出功率计算式为2220(36)W 40P =-出 C ．发热功率计算式为236()40W 220P =⨯热 D ．电功率大于36W9．如图所示，灯泡1L 、2L 原来都正常发光，由于故障两灯突然熄灭，若故障只有一处，则下列说法正确的是（ ）A．将电压表并联在ac两端，示数为0，说明ac间断路B．将电压表并联在cd两端，有示数，说明cd间完好C．将电压表并联在ad两端，有示数；并联在ac两端，示数为0，说明cd间断路D．将电流表并联在ac两端，示数为0，说明cd间完好10．如图所示电路，闭合电键S，滑动变阻器的滑片向左滑动，则下列说法正确的是（）A．电流表A的示数增大A的示数增大B．电流表1C．电压表V的示数增大A、V的示数都减小D．如果保持滑动变阻器的滑片不动而将S断开三表A、111．某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L1、L2分别标有“3V、3W”，“9V、4.5W”字样。

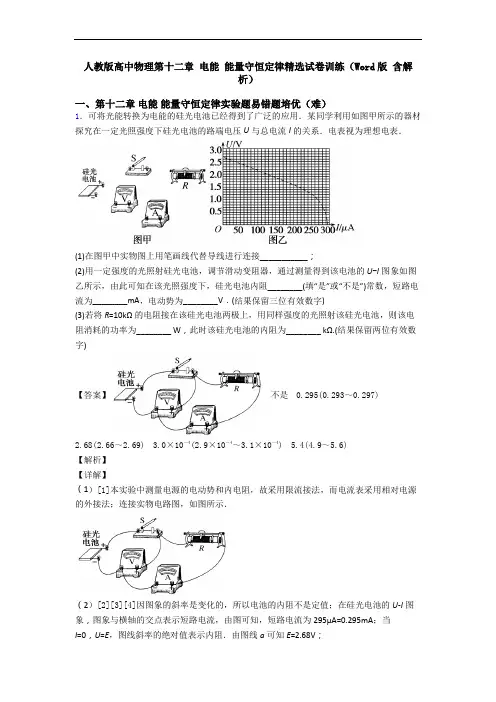

人教版高中物理第十二章电能能量守恒定律精选试卷训练（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．可将光能转换为电能的硅光电池已经得到了广泛的应用．某同学利用如图甲所示的器材探究在一定光照强度下硅光电池的路端电压U与总电流I的关系．电表视为理想电表．(1)在图甲中实物图上用笔画线代替导线进行连接___________；(2)用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I图象如图乙所示，由此可知在该光照强度下，硅光电池内阻________(填“是”或“不是”)常数，短路电流为________mA，电动势为________V．(结果保留三位有效数字)(3)若将R=10kΩ的电阻接在该硅光电池两极上，用同样强度的光照射该硅光电池，则该电阻消耗的功率为________ W，此时该硅光电池的内阻为________ kΩ.(结果保留两位有效数字)【答案】不是0.295(0.293～0.297)2.68(2.66～2.69)3.0×10－4(2.9×10－4～3.1×10－4) 5.4(4.9～5.6)【解析】【详解】（1）[1]本实验中测量电源的电动势和内电阻，故采用限流接法，而电流表采用相对电源的外接法；连接实物电路图，如图所示．（2）[2][3][4]因图象的斜率是变化的，所以电池的内阻不是定值；在硅光电池的U-I图象，图象与横轴的交点表示短路电流，由图可知，短路电流为295μA=0.295mA；当I=0，U=E，图线斜率的绝对值表示内阻．由图线a可知E=2.68V；（3）[5][6]在图乙中作出电阻的伏安特性曲线如图所示，与电源的伏安特性曲线的交点表示电压和电流，由图可知，I =175μA ，U =1.7V ；故电源的输出功率P =UI =1.7×175×10-6=3.0×10-4W ；根据闭合电路欧姆定律可得：362.68 1.7 5.610 5.617510E U r k I ---===⨯Ω=Ω⨯2．一研究学习小组，为了测定两节串联干电池组的电动势E 和内电阻r ，实验器材有：一只DIS 电流传感器（可视为理想电流表，测得的电流用I 表示），一只电阻箱（阻值用R 表示），一只开关和导线若干。

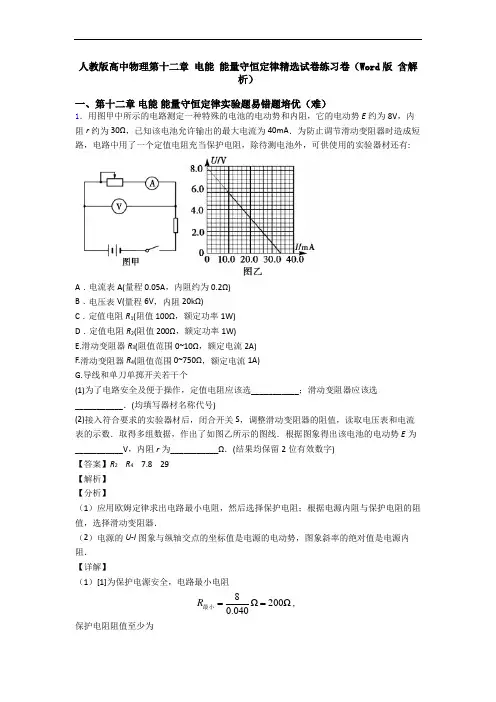

人教版高中物理第十二章 电能 能量守恒定律精选试卷练习卷（Word 版 含解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．用图甲中所示的电路测定一种特殊的电池的电动势和内阻，它的电动势E 约为8V ，内阻r 约为30Ω，已知该电池允许输出的最大电流为40mA ．为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有:A ．电流表A(量程0.05A ，内阻约为0.2Ω)B ．电压表V(量程6V ，内阻20kΩ)C ．定值电阻R 1(阻值100Ω，额定功率1W)D ．定值电阻R 2(阻值200Ω，额定功率1W)E.滑动变阻器R 3(阻值范围0~10Ω，额定电流2A)F.滑动变阻器R 4(阻值范围0~750Ω，额定电流1A)G.导线和单刀单掷开关若干个(1)为了电路安全及便于操作，定值电阻应该选___________；滑动变阻器应该选___________．(均填写器材名称代号)(2)接入符合要求的实验器材后，闭合开关S ，调整滑动变阻器的阻值，读取电压表和电流表的示数．取得多组数据，作出了如图乙所示的图线．根据图象得出该电池的电动势E 为___________V ，内阻r 为___________Ω．(结果均保留2位有效数字)【答案】R 2 R 4 7.8 29【解析】【分析】（1）应用欧姆定律求出电路最小电阻，然后选择保护电阻；根据电源内阻与保护电阻的阻值，选择滑动变阻器．（2）电源的U -I 图象与纵轴交点的坐标值是电源的电动势，图象斜率的绝对值是电源内阻．【详解】（1）[1]为保护电源安全，电路最小电阻8Ω200Ω0.040R ==最小， 保护电阻阻值至少为200Ω30Ω170Ω100Ω-=>，则保护电阻应选定值电阻2R ；[2]电源等效电阻（电源内阻与保护电阻之和）为200Ω，为进行多次实验，测出多组实验数据，滑动变阻器应选滑动变阻器4R ．（2）[3]由电源U -I 图象可知，图象与纵轴的交点坐标值是7.8，则电源电动势E =7.8V ，[4]图象斜率7.82290.034U k I ∆==≈Ω∆， 电源内阻 222920029r k R =-=Ω-Ω=Ω．2．某兴趣小组研究一金属丝的物理性质，（1）首先用螺旋测微器测量其直径，其值为_____________mm ．为了进一步测量此金属丝电阻R x 的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：A ．多用电表B ．电压表V l ，量程6 V ，内阻约10 kΩC ．电压表V 2，量程15 V ，内阻约20 kΩD ．电流表A l ，量程0.6 A ，内阻约0.2 ΩE ．电流表A 2，量程3 A ，内阻约0.02 ΩF ．电源：电动势E =7.5 VG ．滑动变阻器R l ，最大阻值10 Ω，最大电流为2 AH ．滑动变阻器R 2，最大阻值50 Ω，最大电流为0.2 AI ．导线、电键若干（2）在用多用电表粗测电阻时，该小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用__________欧姆挡(选填“×100”或“×1”)，并要重新进行_________________；按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R x 的阻值大约是_________Ω；（3）在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出的器材是___________________________ (填器材前面的字母代号) ； （4）在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图__________．【答案】0.8850.002mm ± ; 1⨯ ; 欧姆档欧姆调零; 9Ω ; BDFGI;【解析】【详解】（1）由图示螺旋测微器可知，其读数为：0.5mm+38.5×0.01mm=0.885mm ；（2）由图所示可知，欧姆表针偏角过大，故说明所选量程过大，使读数偏小，故应换用小档位，使指针偏角在中间位置，故应选用×1档；由图所示可知，欧姆表指针示数为9.0，则其读数为：9.0×1=9.0Ω；（3）电源、滑动变阻器、导线和电键是构成闭合电路必须选择的；要减小误差，在不超出量程的情况下，电压表和电流表量程尽量选择较小的量程；由于实验要求待测电阻的电压从0开始可以连续调节，实验要选取电阻值较小的滑动变阻器，故选BDFGI ；（4）为获得较大的电压条件范围，滑动变阻器选择分压式接法；由于待测电阻的电阻值与电流表的电阻值较接进，故采用电流表外接法，则实验原理图如图所示；【点睛】本题考查了多用电表的读数，对多用电表进行读数前要明确多用电表选择开关置于什么挡上，根据多用电表的档位及表盘确定其分度值，然后根据指针位置读数；读数时视线要与电表刻度线垂直．3．某学生实验小组做测定电源的电动势和内电阻的实验，请回答下列问题（1）在测定电源电动势和内阻的实验方案中，该小组提出下列几种实验方案，其中不能达到实验目的是_____（2）该实验小组选择上一问中的某一种方案，根据实验数据画出的U-I图象，如下图所示，由此可知这节干电池的电动势E＝___V、内电阻r＝___Ω．（保留两位有效数字）【答案】A 1.40 0.67【解析】【详解】(1)[1]测量电源电动势和内阻的实验需要测出两个未知物理量，所以实验中需要通过仪器测出两个物理量，根据选择仪器的不同有三种方案：伏安法、伏阻法、安阻法，其中伏安法测量电动势和内阻的实验中根据电流表的位置不同，有两种不同的连接方法；A.与分析相符，符合题意；B.与分析不符，不符合题意；C.与分析不符，不符合题意；D.与分析不符，不符合题意；=-；由图象可知电源的U I-图象与纵轴的交点(2)[2][3]由闭合电路欧姆定律可知U E IrE=，电源内阻坐标值是1.40，则电源电动势 1.40V1.40 1.0Ω0.67Ω0.6U r I ∆-===∆4．小华、小刚共同设计了图甲所示的实验电路，电路中的各个器材元件的参数为：电池组（电动势约6V ，内阻r 约3Ω）、电流表（量程2.0A ，内阻r A =0.8Ω）、电阻箱R 1（0~99.9Ω）、滑动变阻器R 2（0~R t ）、开关三个及导线若干．他们认为该电路可以用来测电源的电动势、内阻和R 2接入电路的阻值．（1）小华先利用该电路准确地测出了R 2接入电路的阻值．他的主要操作步骤是：先将滑动变阻器滑片调到某位置，接着闭合S 、S 2，断开S 1，读出电流表的示数I ；再闭合S 、S l ，断开S 2，调节电阻箱的电阻值为3.6Ω时，电流表的示数也为I ．此时滑动变阻器接入电路的阻值为_________Ω．（2）小刚接着利用该电路测出了电源电动势E 和内电阻r ．①他的实验步骤为：a ．在闭合开关前，调节电阻R 1或R 2至 _________（选填“最大值”或“最小值”），之后闭合开关S ，再闭合_______（选填“S 1”或“S 2”）；b ．调节电阻________（选填“R 1”或“R 2”），得到一系列电阻值R 和电流I 的数据；c ．断开开关，整理实验仪器．②图乙是他由实验数据绘出的1R I-图象，图象纵轴截距与电源电动势的乘积代表_______（用对应字母表示），电源电动势E =_____V ，内阻r =______Ω．（计算结果保留两位有效数字）．【答案】3.6 最大值 S 1 R 1 R A 与r 之和 6.0 2.8【解析】【分析】（1）由电路的结构可知测出了2R 接入电路的阻值用的是等值替代法．（2）实验中采用的是电阻箱和电流表的方式测定电动势和内电阻；根据实验的原理可知应采用的方式；（3）分析电流与电阻的关系，由闭合电路欧姆定律可得出符合本实验的公式，再结合图象的性质利用函数关系即可求得电动势和内电阻。

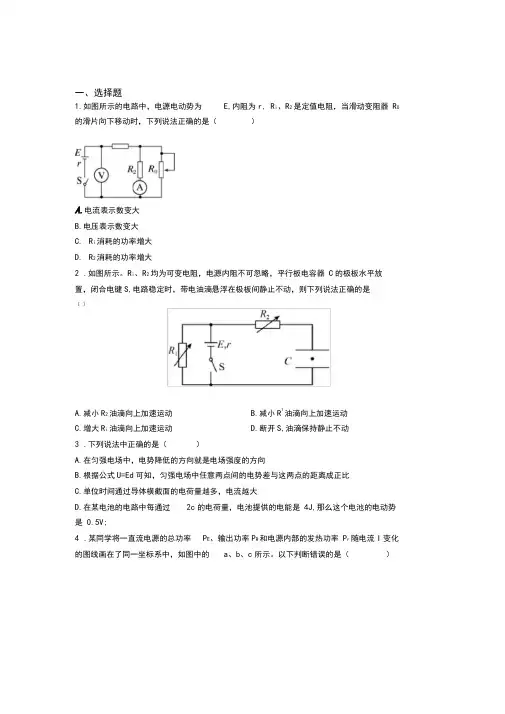

一、选择题1.如图所示的电路中，电源电动势为E,内阻为r, R i、R2是定值电阻，当滑动变阻器R0 的滑片向下移动时，下列说法正确的是（）A.电流表示数变大B.电压表示数变大C.R i消耗的功率增大D.R2消耗的功率增大2.如图所示。

R i、R2均为可变电阻，电源内阻不可忽略，平行板电容器C的极板水平放置，闭合电键S,电路稳定时，带电油滴悬浮在极板间静止不动，则下列说法正确的是（）A.减小R2油滴向上加速运动B.减小R1油滴向上加速运动C.增大R i油滴向上加速运动D.断开S,油滴保持静止不动3.下列说法中正确的是（）A.在匀强电场中，电势降低的方向就是电场强度的方向B.根据公式U=Ed可知，匀强电场中任意两点间的电势差与这两点的距离成正比C.单位时间通过导体横截面的电荷量越多，电流越大D.在某电池的电路中每通过2c的电荷量，电池提供的电能是4J,那么这个电池的电动势是0.5V;4.某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系中，如图中的a、b、c所示。

以下判断错误的是（）A.直线a 表示电源的总功率 P EB.曲线c 表示电源的输出功率 P RC.电源的电动势 E= 3 V,内电阻r = 1 ◎D.电源的最大输出功率 Pm = 9 W5 .在如图所示的电路中，闭合开关S 后，L i 、12两灯泡都正常发光，后来由于某种故障使匕突然变亮，电压表读数减小，由此推断，该故障可能是（）—0—«r ~~czb-'L.I*--*—（Rt-*~二 ---- d »--1A. L i 灯丝烧断B.电阻R 2断路C.电阻R 2短路D.电容器被击穿短路6 .能量守恒定律是自然界最普遍的规律之一，以下最能体现能量守恒定律的是（ ）A.闭合电路欧姆定律B.动能定理C.动量守恒定律D.牛顿第三定律7 .如图，电路中定值电阻阻值 R 大于电源内阻阻值r 。

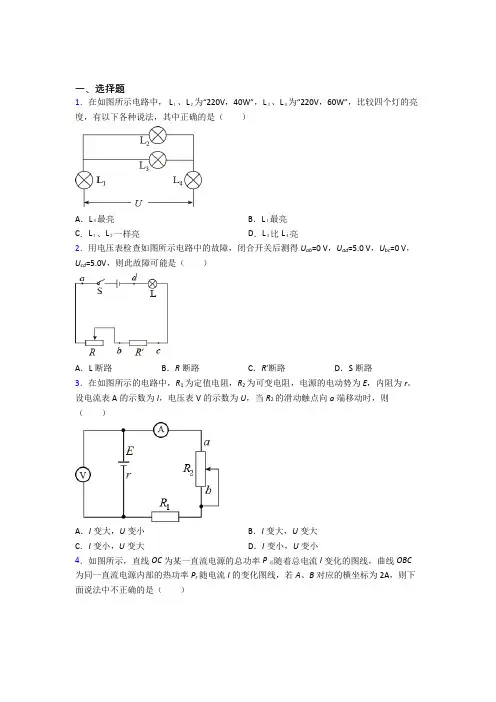

一、选择题1．在如图所示电路中， L１、L２为“220V，40W”，L３、L４为“220V，60W”，比较四个灯的亮度，有以下各种说法，其中正确的是（）A．L４最亮B．L１最亮C．L１、L２一样亮D．L３比L４亮2．用电压表检查如图所示电路中的故障，闭合开关后测得U ab=0 V，U ad=5.0 V，U bc=0 V，U cd=5.0V，则此故障可能是（）A．L断路B．R断路C．R′断路D．S断路3．在如图所示的电路中，R1为定值电阻，R2为可变电阻，电源的电动势为E，内阻为r。

设电流表A的示数为I，电压表V的示数为U，当R2的滑动触点向a端移动时，则（）A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小4．如图所示，直线OC为某一直流电源的总功率P总随着总电流I变化的图线，曲线OBC 为同一直流电源内部的热功率P r随电流I的变化图线，若A、B对应的横坐标为2A，则下面说法中不正确的是（）A ．电源电动势为3V ，内阻为1ΩB ．线段AB 表示的功率为4WC ．电流为2A 时，外电路电阻为0.5ΩD ．电流为3A 时，外电路电阻为05．多用电表测量未知电阻阻值的电路如图a 所示，电源的电动势为E ，R 0为调零电阻。

某次将待测电阻用电阻箱代替时，电路中电流I 与电阻箱的阻值x R 的关系图像如图b 所示，则下列说法正确的是（ ）A ．当电流为0.4mA 时，待测电阻为30kΩB ．左插孔插入的是多用电表的红表笔C ．多用电表的内阻为15kΩD ．表内电源的电动势为9V6．电动势为E ，内阻为r 的电源与定值电阻1R 、2R 、滑动变阻器R 连接成如图所示电路，已知R r =，22R r =，滑动变阻器的最大阻值为2r ，所有电表均为理想电表，当滑动变阻器的滑片P 从a 端向b 端滑动时，下列说法正确的是（ ）A ．通过定值电阻1R 中的电流减小B ．定值电阻2R 消耗的功率增大C ．滑动变阻器R 消耗的功率一直增大D ．电源的输出功率增大7．如图所示，电源的电动势E 一定，内阻2Ωr =，定值电阻10.5ΩR =，滑动变阻器R 2的最大阻值为5Ω，则：（ ）A ．当滑动变阻器阻值为5 Ω时，电源的输出功率最大B ．当滑动变阻器阻值为1.5Ω时，电源的输出功率最大C ．当滑动变阻器阻值为2.0Ω时，变阻器R 2消耗的功率最大D ．当滑动变阻器的阻值为2.5Ω时，电阻R 1消耗的功率最大8．如图所示，一个电源的电动势为E 、内阻为r ，将一个额定电压为U 的电动机接在该电源上，电动机正常工作，通过电动机的电流为I 。

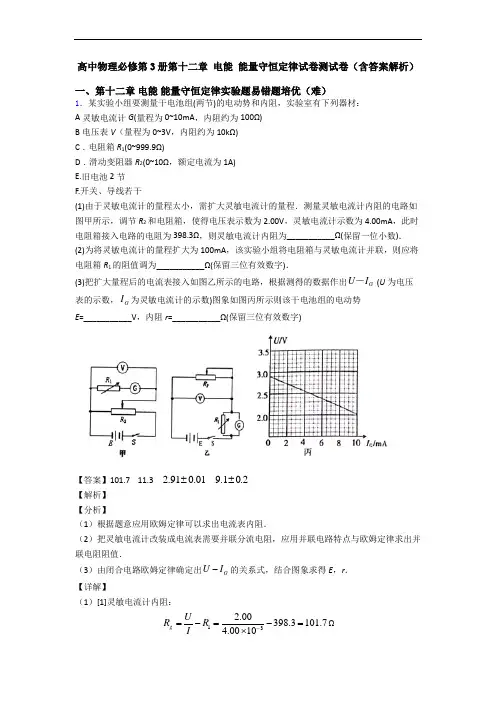

高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷（含答案解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．某实验小组要测量干电池组(两节)的电动势和内阻，实验室有下列器材：A 灵敏电流计G (量程为0~10mA ，内阻约为100Ω)B 电压表V （量程为0~3V ，内阻约为10kΩ)C ．电阻箱R 1(0~999.9Ω)D ．滑动变阻器R 2(0~10Ω，额定电流为1A)E.旧电池2节F.开关、导线若干(1)由于灵敏电流计的量程太小，需扩大灵敏电流计的量程．测量灵敏电流计内阻的电路如图甲所示，调节R 2和电阻箱，使得电压表示数为2.00V ，灵敏电流计示数为4.00mA ，此时电阻箱接入电路的电阻为398.3Ω，则灵敏电流计内阻为___________Ω(保留一位小数)．(2)为将灵敏电流计的量程扩大为100mA ，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R 1的阻值调为___________Ω(保留三位有效数字)．(3)把扩大量程后的电流表接入如图乙所示的电路，根据测得的数据作出G U I － (U 为电压表的示数，G I 为灵敏电流计的示数)图象如图丙所示则该干电池组的电动势E =___________V ，内阻r =___________Ω(保留三位有效数字)【答案】101.7 11.3 2.910.01± 9.10.2±【解析】【分析】（1）根据题意应用欧姆定律可以求出电流表内阻．（2）把灵敏电流计改装成电流表需要并联分流电阻，应用并联电路特点与欧姆定律求出并联电阻阻值．（3）由闭合电路欧姆定律确定出G U I -的关系式，结合图象求得E ，r ．【详解】（1）[1]灵敏电流计内阻：132.00398.3101.74.0010g U R R I -=-=-=⨯Ω（2）[2]灵敏电流计满偏电流为10mA ，把它改装成100mA 的电流表，电流表量程扩大了10倍，并联电阻分流为90mA ，为电流计的9倍，由并联电路特点可知，并联电阻阻值：101.711.399g R R ===并Ω （3）[3][4]电流表示数：10G I I =，由图示电路图可知，电源电动势：10G E U Ir U I r =+=+整理得：()10G U E r I =-由图示G U I -图象可知，电源电动势：E =2.91V ，图象斜率：k =10r =32.91 2.00911010G U I -∆-==∆⨯ 电源内阻：r =9.1Ω。

一、选择题1．风能是清洁能源，利用风力发电机可以将风能转化为电能。

某风力发电机的叶片转动时可形成半径为20 m的圆面，风速垂直圆面且大小恒为10 m/s，空气密度取1.2 kg/m3，若该发电机能将此圆面内10%的空气动能转化为电能，则其发电功率约为（）A．75 kW B．25 kW C．7.5 kW D．3.75 kW2．在如图所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻小于电源的内阻，闭合开关S，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量的变化情况正确的是（）A．电流表的读数变大B．灯泡L变亮C．电源输出功率先减小后增大D．电压表的读数先增大后减小3．如图的U-I图象中，直线I为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。

用该电源与电阻R组成闭合电路，则（）A．电源电动势 3V，内阻2ΩB．电阻的阻值为2ΩC．电源的效率为 66.7% D．电源的总功率为 4W4．在如图所示电路中， L１、L２为“220V，40W”，L３、L４为“220V，60W”，比较四个灯的亮度，有以下各种说法，其中正确的是（）A．L４最亮B．L１最亮C．L１、L２一样亮D．L３比L４亮5．如图是某锂电池外壳上的文字说明，由此可知（）⨯⨯-⋅BL528M 700mA h标准3.7V锂离子电池充电限制电压：4.2V执行标准：GB/T18287-2000待机时间：48h警告：切勿投入火中！！！序号：×××× 只能使用指定充电器Li-ion电池制造厂商：中国××股份有限公司地址：深圳××工业大厦A．该电池通过1C的电量时，非静电力做功3.7JB．两块此种型号电池串联使用的电动势为8.4VC．该电池的额定工作电流一定为700mAD．该电池完全放电将有10584J的化学能转化为电能6．恒压电源的内阻可视为零，普通电源的内阻不可忽略。

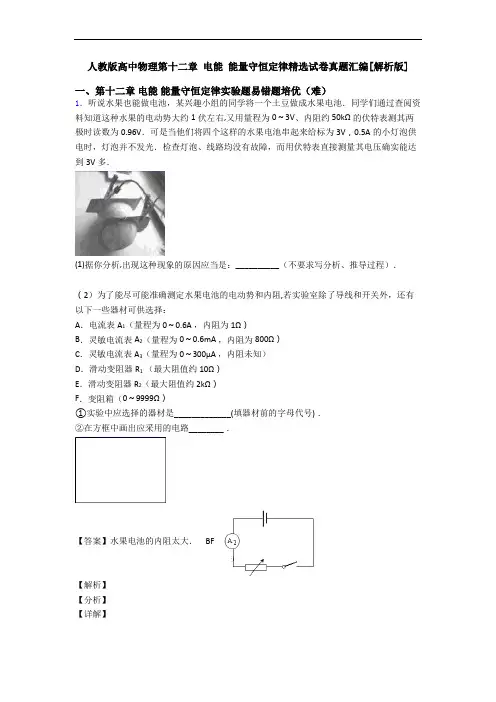

人教版高中物理第十二章电能能量守恒定律精选试卷真题汇编[解析版]一、第十二章电能能量守恒定律实验题易错题培优（难）1．听说水果也能做电池，某兴趣小组的同学将一个土豆做成水果电池．同学们通过查阅资料知道这种水果的电动势大约1伏左右,又用量程为0～3V、内阻约50kΩ的伏特表测其两极时读数为0.96V．可是当他们将四个这样的水果电池串起来给标为3V，0.5A的小灯泡供电时，灯泡并不发光．检查灯泡、线路均没有故障，而用伏特表直接测量其电压确实能达到3V多．(1)据你分析,出现这种现象的原因应当是：__________（不要求写分析、推导过程）．（2）为了能尽可能准确测定水果电池的电动势和内阻,若实验室除了导线和开关外，还有以下一些器材可供选择：A．电流表A1（量程为0～0.6A ，内阻为1Ω）B．灵敏电流表A2（量程为0～0.6mA ，内阻为800Ω）C．灵敏电流表A3（量程为0～300μA ，内阻未知）D．滑动变阻器R1（最大阻值约10Ω）E．滑动变阻器R2（最大阻值约2kΩ）F．变阻箱（0～9999Ω）①实验中应选择的器材是_____________(填器材前的字母代号)．②在方框中画出应采用的电路________．【答案】水果电池的内阻太大． BF【解析】【分析】【详解】（1）根据闭合电路欧姆定律可得电路电流E I R r=+，要想灯泡发光，就得有较大电流，只是电动势高还不行，必须内阻也小才行，所以灯泡不亮的原因是水果电池的内阻太大． （2）①本题中电流表1A 量程太大，3A 内阻未知，所以选2A 较好；由于没有电压表，所以选电阻箱将电路串联，利用闭合电路欧姆定律可以测出内阻．故实验中应选择的器材是B 、F ．②实验电路如下图【点睛】测电源电动势和内阻的方法虽然各不相同，但是都是根据闭合电路欧姆定设计的．2．某同学有个超霸（GP ）9V 电池如图甲所示，他欲测量该电池的电动势和内阻（内阻约为25Ω）。

人教版高中物理第十二章 电能 能量守恒定律精选试卷测试卷（解析版）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．某实验小组要测量干电池组(两节)的电动势和内阻，实验室有下列器材：A 灵敏电流计G (量程为0~10mA ，内阻约为100Ω)B 电压表V （量程为0~3V ，内阻约为10kΩ)C ．电阻箱R 1(0~999.9Ω)D ．滑动变阻器R 2(0~10Ω，额定电流为1A)E.旧电池2节F.开关、导线若干(1)由于灵敏电流计的量程太小，需扩大灵敏电流计的量程．测量灵敏电流计内阻的电路如图甲所示，调节R 2和电阻箱，使得电压表示数为2.00V ，灵敏电流计示数为4.00mA ，此时电阻箱接入电路的电阻为398.3Ω，则灵敏电流计内阻为___________Ω(保留一位小数)．(2)为将灵敏电流计的量程扩大为100mA ，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R 1的阻值调为___________Ω(保留三位有效数字)．(3)把扩大量程后的电流表接入如图乙所示的电路，根据测得的数据作出G U I － (U 为电压表的示数，G I 为灵敏电流计的示数)图象如图丙所示则该干电池组的电动势E =___________V ，内阻r =___________Ω(保留三位有效数字)【答案】101.7 11.3 2.910.01± 9.10.2±【解析】【分析】（1）根据题意应用欧姆定律可以求出电流表内阻．（2）把灵敏电流计改装成电流表需要并联分流电阻，应用并联电路特点与欧姆定律求出并联电阻阻值．（3）由闭合电路欧姆定律确定出G U I -的关系式，结合图象求得E ，r ．【详解】（1）[1]灵敏电流计内阻：132.00398.3101.74.0010g U R R I -=-=-=⨯Ω（2）[2]灵敏电流计满偏电流为10mA ，把它改装成100mA 的电流表，电流表量程扩大了10倍，并联电阻分流为90mA ，为电流计的9倍，由并联电路特点可知，并联电阻阻值：101.711.399g R R ===并Ω （3）[3][4]电流表示数：10G I I =，由图示电路图可知，电源电动势：10G E U Ir U I r =+=+整理得：()10G U E r I =-由图示G U I -图象可知，电源电动势：E =2.91V ，图象斜率：k =10r =32.91 2.00911010G U I -∆-==∆⨯ 电源内阻：r =9.1Ω。

高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷（含答案解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．某实验小组要测量干电池组(两节)的电动势和内阻，实验室有下列器材：A 灵敏电流计G (量程为0~10mA ，内阻约为100Ω)B 电压表V （量程为0~3V ，内阻约为10kΩ)C ．电阻箱R 1(0~999.9Ω)D ．滑动变阻器R 2(0~10Ω，额定电流为1A)E.旧电池2节F.开关、导线若干(1)由于灵敏电流计的量程太小，需扩大灵敏电流计的量程．测量灵敏电流计内阻的电路如图甲所示，调节R 2和电阻箱，使得电压表示数为2.00V ，灵敏电流计示数为4.00mA ，此时电阻箱接入电路的电阻为398.3Ω，则灵敏电流计内阻为___________Ω(保留一位小数)．(2)为将灵敏电流计的量程扩大为100mA ，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R 1的阻值调为___________Ω(保留三位有效数字)．(3)把扩大量程后的电流表接入如图乙所示的电路，根据测得的数据作出G U I － (U 为电压表的示数，G I 为灵敏电流计的示数)图象如图丙所示则该干电池组的电动势E =___________V ，内阻r =___________Ω(保留三位有效数字)【答案】101.7 11.3 2.910.01± 9.10.2±【解析】【分析】（1）根据题意应用欧姆定律可以求出电流表内阻．（2）把灵敏电流计改装成电流表需要并联分流电阻，应用并联电路特点与欧姆定律求出并联电阻阻值．（3）由闭合电路欧姆定律确定出G U I -的关系式，结合图象求得E ，r ．【详解】（1）[1]灵敏电流计内阻：132.00398.3101.74.0010g U R R I -=-=-=⨯Ω（2）[2]灵敏电流计满偏电流为10mA ，把它改装成100mA 的电流表，电流表量程扩大了10倍，并联电阻分流为90mA ，为电流计的9倍，由并联电路特点可知，并联电阻阻值：101.711.399g R R ===并Ω （3）[3][4]电流表示数：10G I I =，由图示电路图可知，电源电动势：10G E U Ir U I r =+=+整理得：()10G U E r I =-由图示G U I -图象可知，电源电动势：E =2.91V ，图象斜率：k =10r =32.91 2.00911010G U I -∆-==∆⨯ 电源内阻：r =9.1Ω。

一、选择题1．如图所示，电源电动势为E，内阻为r。

电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）。

当开关S闭合时，电容器中一带电微粒恰好处于静止状态。

有关下列说法中正确的是（）A．在只逐渐增大光照强度的过程中，电阻R0消耗的电功率变大，电阻R3中有向上的电流B．只调节电阻R3的滑动端P2向上端移动的过程中，电源消耗的功率变大，电阻R3中有向上的电流C．只调节电阻R2的滑动端P1向下端移动的过程中，电压表示数变大，带电微粒向下运动D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动2．在如图所示电路中， L１、L２为“220V，40W”，L３、L４为“220V，60W”，比较四个灯的亮度，有以下各种说法，其中正确的是（）A．L４最亮B．L１最亮C．L１、L２一样亮D．L３比L４亮3．现有标有“110V 40W”的灯泡L1和标有“110V 100W”的灯泡L2及一只最大阻值为500Ω的滑动变阻器R，将它们接在220V的电路中，在如图所示的几种接法中，能让L1，L2同时正常发光的是（）A．B．C．D．4．在如图所示的电路中，R1为定值电阻，R2为可变电阻，电源的电动势为E，内阻为r。

设电流表A的示数为I，电压表V的示数为U，当R2的滑动触点向a端移动时，则（）A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小5．如图所示，直线OC为某一直流电源的总功率P总随着总电流I变化的图线，曲线OBC 为同一直流电源内部的热功率P r随电流I的变化图线，若A、B对应的横坐标为2A，则下面说法中不正确的是（）A．电源电动势为3V，内阻为1ΩB．线段AB表示的功率为4WC．电流为2A时，外电路电阻为0.5ΩD．电流为3A时，外电路电阻为06．多用电表测量未知电阻阻值的电路如图a所示，电源的电动势为E，R0为调零电阻。

某次将待测电阻用电阻箱代替时，电路中电流I与电阻箱的阻值x R的关系图像如图b所示，则下列说法正确的是（）A．当电流为0.4mA时，待测电阻为30kΩB．左插孔插入的是多用电表的红表笔C．多用电表的内阻为15kΩD．表内电源的电动势为9V7．对接入某电路中的用电器，下列说法中正确的是（）A．工作时间相同，额定功率较大的用电器消耗电能不一定较多B．用电器两端所加电压越大，其额定功率也越大C．用电器内通过的电流越大，其额定功率也越大D．通电时间越长，它的电功率越大8．高二教室中有一台电风扇，其电动机内电阻是20Ω，接上220V的恒定电压后，电风扇正常工作，消耗的总功率是66W，则此时（）A．电风扇电动机是纯电阻电路B．通过电风扇电动机的电流大小为11AC．电风扇电动机机械功率为60WD．若接上电源后电风扇扇叶被卡住而不能转动，则此时电风扇电动机发热功率为2420W9．如图所示电路，闭合电键S，滑动变阻器的滑片向左滑动，则下列说法正确的是（）A．电流表A的示数增大A的示数增大B．电流表1C．电压表V的示数增大A、V的示数都减小D．如果保持滑动变阻器的滑片不动而将S断开三表A、110．如图所示，直流电路中，R1、R2是定值电阻，R3是光敏电阻，其阻值随光照增强而减小，当开关S闭合时，处在电容器两板间M点的带电液滴恰好能保持静止。

一、选择题1．在如图所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻小于电源的内阻，闭合开关S，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量的变化情况正确的是（）A．电流表的读数变大B．灯泡L变亮C．电源输出功率先减小后增大D．电压表的读数先增大后减小2．在如图所示的电路中，闭合开关S后，L1、L2两灯泡都正常发光，后来由于某种故障使L2突然变亮，电压表读数减小，由此推断，该故障可能是（）A．L1灯丝烧断B．电阻R2断路C．电阻R2短路D．电容器被击穿短路3．如图所示，灯泡1L、2L原来都正常发光，由于故障两灯突然熄灭，若故障只有一处，则下列说法正确的是（）A．将电压表并联在ac两端，示数为0，说明ac间断路B．将电压表并联在cd两端，有示数，说明cd间完好C．将电压表并联在ad两端，有示数；并联在ac两端，示数为0，说明cd间断路D．将电流表并联在ac两端，示数为0，说明cd间完好4．某同学准备用一种热敏电阻制作一只电阻温度计。

他先通过实验描绘出一段该热敏电阻的I一U曲线，如图甲所示。

再将该热敏电阻R t与某一定值电阻串联接在电路中，用理想电压表与定值电阻并联，并在电压表的表盘上标注温度值，制成电阻温度计，如图乙所示。

下列说法中正确的是（）A．从图甲可知，该热敏电阻的阻值随温度的升高而增大B．图乙中电压表的指针偏转角越大，温度值越大C．温度越高，整个电路消耗的功率越小D．若热敏电阻的阻值随温度线性变化，则表盘上标注温度刻度也一定是均匀的5．对接入某电路中的用电器，下列说法中正确的是（）A．工作时间相同，额定功率较大的用电器消耗电能不一定较多B．用电器两端所加电压越大，其额定功率也越大C．用电器内通过的电流越大，其额定功率也越大D．通电时间越长，它的电功率越大6．某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

人教版高中物理第十二章电能能量守恒定律精选试卷同步检测（Word版含答案）一、第十二章电能能量守恒定律实验题易错题培优（难）1．小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻。

（1）小王所测电源的内电阻r1较小，因此他在电路中接入了一个阻值为2.0Ω的定值电阻R0，所用电路如图甲所示。

①请根据图甲用笔画线代替导线将图乙所示器材连接成完整的实验电路_____。

②闭合开关S，调整电阻箱的阻值R，读出电压表（可视为理想电压表）相应的示数U，得到了一组U、R数据。

为了比较准确地得出实验结论，小王同学准备用直线图象来处理实验数据，应选择以下哪个图像来处理数据________。

A．U R- B．UUR- C．1RU- D．UUR-（2）小李同学所测电源的电动势E2约为9V，内阻r2为35～55Ω，允许通过的最大电流为50mA。

小李同学所用电路如图丙所示，图中电阻箱R的阻值范围为0～9999Ω。

①电路中R0为保护电阻。

实验室中备有以下几种规格的定值电阻，阻值和允许通过的最大电流如下，本实验中应选用________。

A．20Ω，125mA B．50Ω，20mA C．150Ω，60mA D．1500Ω，5mA②实验中通过调节电阻箱的阻值，记录电阻箱的阻值R及相应的电压表的示数U，根据测得的多组数据，作出11U R R-+图线，图线的纵轴截距为a，图线的斜率绝对值为b，则电源的电动势E2＝______，内阻r2＝________。

【答案】 B C1aba【解析】【分析】【详解】（1）①[1]根据电路图，实物图连接如图所示：②[2]根据欧姆定律可知101UE U R rR=++()可得101UU E R rR=-+()故横坐标为UR，选项B正确，ACD错误。

故选B。

（2）①[3]电路最小总电阻约为min91800.05R=Ω=Ω为保护电路安全，保护电阻应选C(150Ω，60mA)，选项C正确，ABD错误。

人教版高中物理第十二章电能能量守恒定律精选试卷练习卷（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．为了测定电源电动势E、内电阻r和定值电阻R o的阻值，某同学利用DIS(数字化信息系统)设计了如图甲所示的电路．闭合电键S1，调节滑动变阻器的滑动触头P向某方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，井根据测量数据计算机分别描绘了如图乙所示的M、N两条U-I直线，请回答下列问题(1)图乙中的M、N两条图线，根据电压传感器1和电流传感器的数据画得的是___________，根据电压传感器 2和电流传感器的数据面得的是___________(填图线M或图线N)(2)图乙中两直线交点表示电路的工作状态是___________.A．滑动变阻器的滑动头P滑到了最右端 B．滑动变阻器的滑动头P滑到了最左端C．定值电阻R o上消耗的功率为2.5W D．电源的输出功率最大(3)根据图乙可以求得定值电阻R o=______Ω，电源电动势E=______V，内电阻r=______Ω. 【答案】N M BD 2.5 1.5 1.25【解析】【详解】（1）[1][2]．从电路连接可以看出，电流表A的读数增大时，电压传感器1的读数减小，电压传感器2的读数增大．故图线N是电压传感器1和电流传感器的数据绘制的图象，图线M是电压传感器2和电流传感器的数据绘制的图象（2）[3]．图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，故滑动变阻器的滑动触头P滑到了最左端，故A错误，B正确；图象可以得出电阻R0的阻值大于电源的内阻，滑动变阻器的阻值减小，电源的输出功率增大，两直线的交点对应滑动变阻器的阻值为0，即电源的输出功率最大，故D正确；、定值电阻R0消耗功率为：P=U2I=1.0×0.4 W=0.4W，故C错误；所以选择BD．（3）[4][5][6]．从图象a的斜率可以得出定值电阻R0的阻值为：01.002.5 0.40R-==Ω-；从甲同学的图象可以得出图象在U轴上的截距为1.50 V，即电源的电动势为：E=1.50 V，图象斜率的绝对值为：1.5 1.0 1.250.4k -== 即电源的内阻为： r =1.25Ω．【点睛】（1）从电路连接结合电流表和电压表的读数变化判断描绘的图线的含义．（2）由图可知，图象由纵坐标的交点为电动势；由图象与横坐标的交点利用闭合电路欧姆定律可求得内电阻．（3）图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，根据图象求解．2．某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U 时所带的电荷量Q ，从而求出其电容C ．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的； （2）按如图甲所示电路原理图连接好实验电路，将开关S 接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R 的阻值，再将开关S 接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U 0=2.9V ，再放电，并同时开始计时，每隔5 s 或10 s 读一次微安表的读数i ，将读数记录在预先设计的表格中。

一、选择题1．在如图所示的电路中，当滑动变阻器的滑动片向下移动时，关于电灯L的亮度及电容器C所带电荷量Q的变化判断，正确的是（）A．L变暗，Q增大B．L变暗，Q减小C．L变亮，Q增大D．L变亮，Q减小2．如图的U-I图象中，直线I为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。

用该电源与电阻R组成闭合电路，则（）A．电源电动势 3V，内阻2ΩB．电阻的阻值为2ΩC．电源的效率为 66.7% D．电源的总功率为 4W3．如图是某锂电池外壳上的文字说明，由此可知（）⨯⨯-⋅BL528M 700mA h标准3.7V锂离子电池充电限制电压：4.2V执行标准：GB/T18287-2000待机时间：48h警告：切勿投入火中！！！序号：×××× 只能使用指定充电器Li-ion电池制造厂商：中国××股份有限公司地址：深圳××工业大厦A．该电池通过1C的电量时，非静电力做功3.7JB．两块此种型号电池串联使用的电动势为8.4VC．该电池的额定工作电流一定为700mAD．该电池完全放电将有10584J的化学能转化为电能4．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大5．在如图所示的电路中，R1为定值电阻，R2为可变电阻，电源的电动势为E，内阻为r。

设电流表A的示数为I，电压表V的示数为U，当R2的滑动触点向a端移动时，则（）A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小6．如图所示，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，电表均为理想电表，R为滑动变阻器，闭合开关后灯泡正常发光，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A ．电压表、电流表示数均变大，灯泡L 将变亮B ．定值电阻R 0中将有从右向左的电流C ．电压表示数改变量与电流表示数改变量之比变小D ．电源输出功率一定变小7．现有规格为“220V ，36W”的排气扇，如图所示，排气扇电动机的线圈电阻为40Ω，当正常工作时，排气扇的（ ）A ．通电电流计算式为220A 40I =B ．输出功率计算式为2220(36)W 40P =-出 C ．发热功率计算式为236()40W 220P =⨯热 D ．电功率大于36W8．某同学将一直流电源的总功率P E 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在了同一坐标系中，如图中的a 、b 、c 所示。

高中物理必修第3册第十二章电能能量守恒定律试卷真题汇编[解析版]一、第十二章电能能量守恒定律实验题易错题培优（难）1．某位同学用如图甲所示的多用电表测量电阻,要用到选择开关和两个部件．请根据下列步骤完成电阻测量:(1)在使用前,发现多用电表指针如图乙所示,则他应调节__________ (选填或或)．(2)正确处理完上述步骤后,他把开关打在欧姆挡,把红黑表笔短接,发现指针如图丙所示,则他应调节__________ (选填或或)．(3)正确处理完上述步骤后,他把红黑表笔接在某定值电阻两端,发现指针如图丁所示,则他应采取的措施是①___________________;②____________________．(4)正确处理完上述步骤后,他把红黑表笔接在定值电阻两端,发现指针如图戊所示,则该定值电阻的阻值___________．【答案】（1）S （2）T （3）①将打到欧姆挡；②将两表笔短接,重新调节,使指针指在欧姆零刻度线处（4）【解析】【分析】【详解】（1）在使用前,发现多用电表指针如图乙所示,则应机械调零，即他应调节S使针调到电流的零档位．（2）把开关打在欧姆挡,把红黑表笔短接,即欧姆调零，应该调到电阻的零档位，此时要调节欧姆调零旋钮，即T（3）他把红黑表笔接在某定值电阻两端,发现指针如图丁所示，说明待测电阻较小，应该换小挡，即换挡，换挡必调零，所以要重新调零即将两表笔短接,重新调节,使指针指在欧姆零刻度线处．（4）根据欧姆表读数原则可知欧姆表的读数为【点睛】要熟练万用表的使用规则，并且要注意在换挡时一定要欧姆调零．2．小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻。

（1）小王所测电源的内电阻r 1较小，因此他在电路中接入了一个阻值为2.0Ω的定值电阻R 0，所用电路如图甲所示。

①请根据图甲用笔画线代替导线将图乙所示器材连接成完整的实验电路_____。

②闭合开关S ，调整电阻箱的阻值R ，读出电压表（可视为理想电压表）相应的示数U ，得到了一组U 、R 数据。

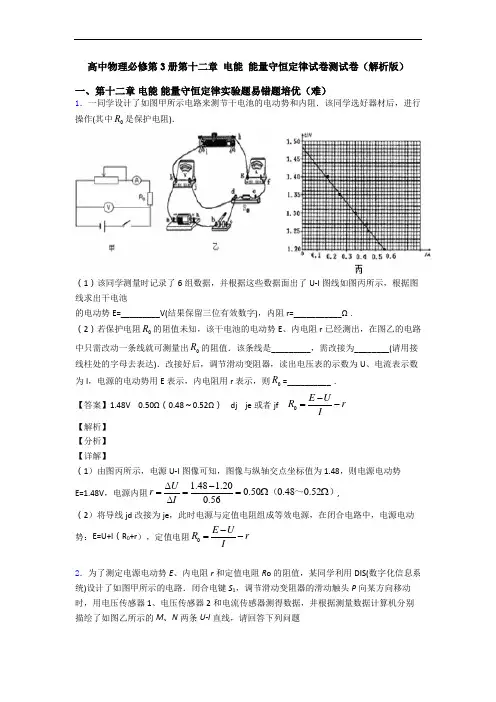

高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷（解析版）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．一同学设计了如图甲所示电路来测节干电池的电动势和内阻．该同学选好器材后，进行操作(其中0R 是保护电阻)．（1）该同学测量时记录了6组数据，并根据这些数据面出了U-I 图线如图丙所示，根据图线求出干电池的电动势E=_________V(结果保留三位有效数字)，内阻r=___________Ω．（2）若保护电阻0R 的阻值未知，该干电池的电动势E 、内电阻r 已经测出，在图乙的电路中只需改动一条线就可测量出0R 的阻值．该条线是_________，需改接为________(请用接线柱处的字母去表达)．改接好后，调节滑动变阻器，读出电压表的示数为U 、电流表示数为I ，电源的电动势用E 表示，内电阻用r 表示，则0R =__________． 【答案】1.48V 0.50Ω（0.48～0.52Ω） dj je 或者jf 0E UR r I-=- 【解析】 【分析】 【详解】（1）由图丙所示，电源U-I 图像可知，图像与纵轴交点坐标值为1.48，则电源电动势E=1.48V ，电源内阻 1.48 1.200.500.480.520.56U r I ∆-===ΩΩ∆（～） , （2）将导线jd 改接为je ，此时电源与定值电阻组成等效电源，在闭合电路中，电源电动势：E=U+I （R 0+r ），定值电阻0E UR r I-=-2．某同学设计了如图（a ）所示电路研究电源输出功率变化情况．电源E 电动势、内电阻恒定，R 1为滑动变阻器，R 2、R 3为定值电阻，A 、V 为理想电表．（1）若滑动片P由a滑至b时A示数一直变小，则R1和R2必须满足的关系是__________________．（2）若R1＝6Ω，R2＝12Ω，电源内电阻r＝6Ω，，当滑动片P由a滑至b时，电源E 的输出功率P随外电路总电阻R的变化关系如图（b）所示，则R3的阻值应该选择（）（A）2Ω（B）4Ω（C）6Ω（D）8Ω【答案】（1）R1≤R2，（2）B【解析】【详解】(1)电流表的示数：3EIr R R=++并，欲使滑动片P由a滑至b时A示数一直变小，须使R并一直变大，因为两电阻之和一定时，当二者相等时并联电阻最大，所以要求R1≤R2．（2）从图b知，当R外=6Ω时，电源E的输出功率P最大，即电源内阻为6Ω，而R1和R2部分的电阻变化范围是0～4Ω，因此R3的阻值必须大于2Ω小于6Ω．所以A、C、D错误，只能选B．3．图为某同学组装完成的简易多用电表，图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；虚线方框内为换挡开关，A端和B端分别与两表笔相连．（1）图（a）中的A端与 ______________（选填“红”或“黑”）色表笔相连接．（2）关于R6的使用，下列说法正确的是_____________________．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）用×100档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____________档（选填“×10”或“×1K”）．如果换档后立即用表笔连接待测电阻进行测量，那么缺少的步骤是__________________________，若补上该步骤后测量，表盘的示数如图b，则该电阻的阻值是___________________________Ω．【答案】黑 B ×1K 进行欧姆调零 22000【解析】【详解】(1)[1]欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，即红进黑出；由图示电路图可知A端与黑色表笔相连；(2)[2]由电路图可知6R只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要时行调节；A.与分析不符，不符合题意；B.与分析相符，符合题意；C.与分析不符，不符合题意；(3)[3]用×100挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明所选档位太小，为了较准确地进行测量，应换到×1k挡；[4]如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是：重新进行欧姆调零；[5]由图示表盘可知该电阻的阻值是221kΩ22000Ω⨯=．4．电流表G1的量程为0～5mA，内阻r＝290Ω，把它改装成如图甲所示的一个多量程多用电表.电流档小量程为0～10mA，大量程为0～100mA；电压档小量程为0～10V，大量程为0～25V.(1)某次测量时该多用电表指针位置如图乙所示.若此时开关S端是与“6”相连的，则此多用电的表读数为_____.(2)已知图甲中的电源E的电动势为15V，当把开关S接到位置4，短接A、B表笔进行欧姆调零后，用该档测量一个未知电阻阻值，指针偏转到电流表G1满偏刻度的15处，则该电阻的阻值为_____kΩ.(3)此多用电表的表笔A为_____（“红色”或“黑色”），图中电阻R5＝_____Ω.【答案】20.0V（19.8～20.2） 6 红色 29【解析】【详解】(1)[1]开关S端与“6”相连，作为大量程电压表使用，量程为0～25V，根据电压表读数规则可知，多用电表读数为20.0V ；(2)[2]分析多用电表内部结构，开关S 端与“4”相连，则作为欧姆表使用，此时干路电流最大为I m ＝10mA ，则根据闭合电路欧姆定律可知，E ()5mx I R r =+内 E ＝I m r 内联立解得R x ＝6kΩ；(3)[3]电流从红表笔流入电表，故多用电表的表笔A 为红表笔.[4]当开关S 端接“1”时，电流挡的量程为0～100mA ，根据电表改装原理可知，I g (r +R 6)＝(I 1-I g )R 5；当开关S 端接“2”时，电流挡的量程为0～10mA ，I g r ＝(I 2-I g )(R 5+R 6），联立解得R 5＝29Ω.5．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材： A ．被测干电池一节B ．电流表A 1 :量程0〜0. 6A ，内阻约为0.2C ．电流表A 2:量程0〜0.6A ，内阻为0.1D ．电压表V 1:量程0〜3V ，内阻未知 E.电压表V 2 :量程0〜15V ，内阻未知 F.滑动变阻器R 1:0〜10，2A G.滑动变阻器R 2:0〜100，1A H.开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差。
