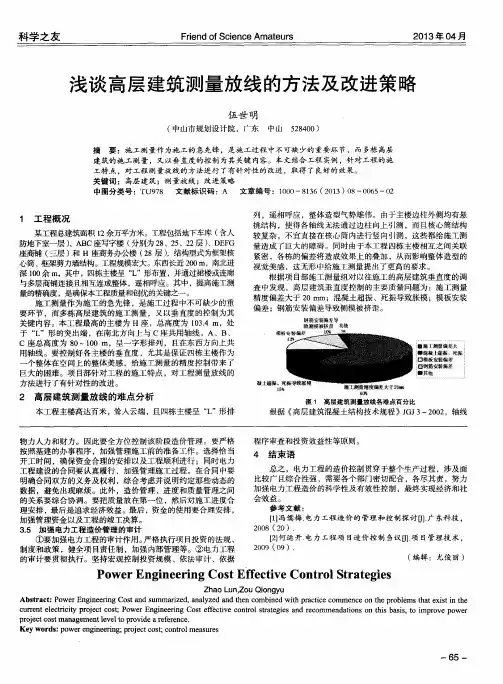

高层测量放线方法

测量放线施工方案基础、楼层测量放线1)基础测量放线⑴在地面上进行基础定位放线，确定基础中心线和基础边线的位置。

在地面上进行放线时，应先在地面上做好标记，然后在基础中心线和基础边线上进行放线，以确保测量的准确性。

⑵对于高层建筑，应在地面上进行基础定位放线，并在每层楼的基础上进行放线，以确定每层楼的位置和高度。

2)楼层测量放线⑴在每层楼的楼板上进行放线，以确定每个房间的位置和大小。

⑵在每层楼的墙体上进行放线，以确定墙体的位置和大小。

⑶在每层楼的天花板上进行放线，以确定天花板的位置和大小。

3．装饰装修测量放线⑴在装饰装修前，应在墙体、天花板和地面上进行放线，以确定装饰装修的位置和大小。

⑵在装饰装修过程中，应根据实际情况进行调整和修正，以确保装饰装修的准确性和美观性。

四、放线座标图根据测量放线结果，制作放线座标图，标明建筑物的位置和大小，以便后续施工和验收。

座标图应清晰、准确、完整，符合规范要求。

同时，应保存好原始数据和测量记录，以备后续查验。

XXX组团二期工程测量放线施工方案1.标高测量放线根据建设单位给定的标准水准点，向现场内引测标高，并在场地周围及原有建筑物上做好标记。

测量至少两次后，用红漆将标高点描画成三角标记。

完成平面定位和标高引测后，请规划单位、设计单位、监理单位和建设单位验线，并完成签字验收手续。

2.基础测量放线在孔桩开挖之前，使用经纬仪从定位引桩引到井圈上，并以十字轴线为基准，分别定出其它轴线。

在孔桩开挖1米后，使用水准仪从现场临时水准点向桩下引测标高，在桩护壁上做标记，作为桩下施工的临时水准点。

当人工挖孔桩混凝土浇完后，使用控制线来放线确定墙柱插筋位置，并引测标高控制混凝土的高度。

在地下室墙柱混凝土浇完后，引测标高，在上面弹出地下室50线，作为支模和打地面的标高依据。

3.楼层放线采用内控点传递法，并在每栋楼设置4个内控点，组成自成体系的矩形控制方格。

在浇筑±0.000层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100×100×3mm铁板，并在混凝土达到可上人强度时，用钢针划出纵、横轴控制线交叉线，并将交叉点处钻出2mm小孔作为标志。

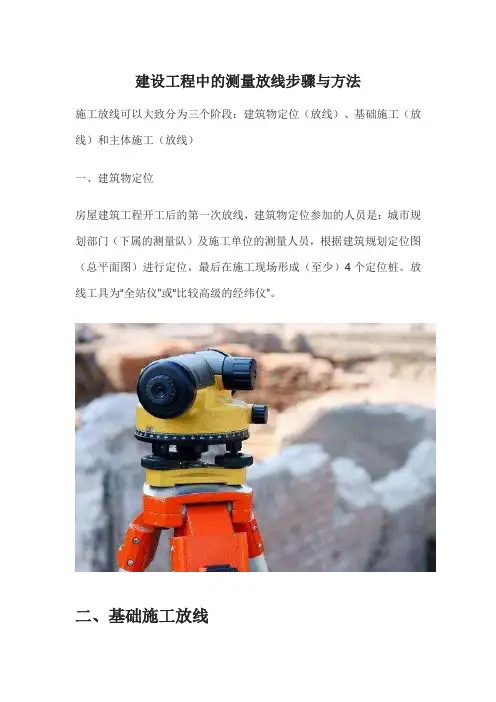

建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图（总平面图）进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩的定位桩（根据建筑物大小也可以轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为：经纬仪。

基础定位放线完成后，由施工现场的测量员及施工员定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。

施工测量前置工作（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差边大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

（2）现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。

平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。

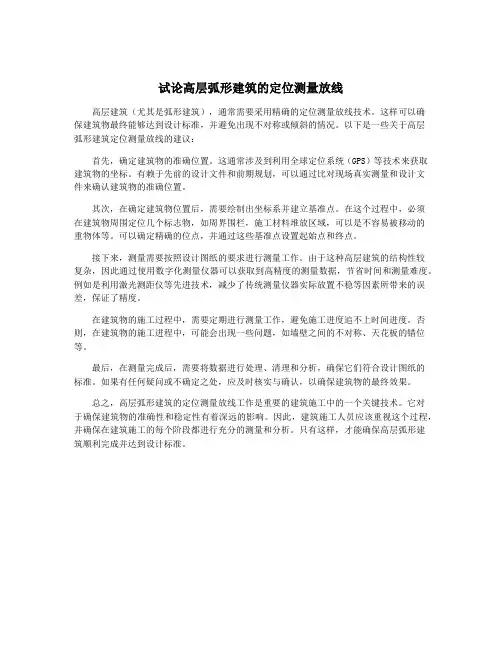

试论高层弧形建筑的定位测量放线高层建筑（尤其是弧形建筑），通常需要采用精确的定位测量放线技术。

这样可以确保建筑物最终能够达到设计标准，并避免出现不对称或倾斜的情况。

以下是一些关于高层弧形建筑定位测量放线的建议：首先，确定建筑物的准确位置。

这通常涉及到利用全球定位系统（GPS）等技术来获取建筑物的坐标。

有赖于先前的设计文件和前期规划，可以通过比对现场真实测量和设计文件来确认建筑物的准确位置。

其次，在确定建筑物位置后，需要绘制出坐标系并建立基准点。

在这个过程中，必须在建筑物周围定位几个标志物，如周界围栏，施工材料堆放区域，可以是不容易被移动的重物体等。

可以确定精确的位点，并通过这些基准点设置起始点和终点。

接下来，测量需要按照设计图纸的要求进行测量工作。

由于这种高层建筑的结构性较复杂，因此通过使用数字化测量仪器可以获取到高精度的测量数据，节省时间和测量难度。

例如是利用激光测距仪等先进技术，减少了传统测量仪器实际放置不稳等因素所带来的误差，保证了精度。

在建筑物的施工过程中，需要定期进行测量工作，避免施工进度追不上时间进度。

否则，在建筑物的施工进程中，可能会出现一些问题，如墙壁之间的不对称、天花板的错位等。

最后，在测量完成后，需要将数据进行处理、清理和分析，确保它们符合设计图纸的标准。

如果有任何疑问或不确定之处，应及时核实与确认，以确保建筑物的最终效果。

总之，高层弧形建筑的定位测量放线工作是重要的建筑施工中的一个关键技术。

它对于确保建筑物的准确性和稳定性有着深远的影响。

因此，建筑施工人员应该重视这个过程，并确保在建筑施工的每个阶段都进行充分的测量和分析。

只有这样，才能确保高层弧形建筑顺利完成并达到设计标准。

高层钢结构施工测量放线工法(全站仪三维坐标定位)1：高层钢结构施工测量放线工法(全站仪三维坐标定位)1. 引言1.1 目的本文档旨在介绍高层钢结构施工中采用全站仪进行测量放线的工法，包括测量工具、测量原理、操作步骤和注意事项等。

1.2 背景高层钢结构施工对测量放线精度要求高，传统的手工放线方法容易出现误差，引入全站仪进行三维坐标定位测量可以提高施工精度和效率。

2. 测量工具2.1 全站仪全站仪是一种多功能测量仪器，具有测距、测角、测坐标等功能，适用于各种不同类型的测量。

2.2 其他辅助工具除了全站仪，还需要配备三角架、反射镜、测量杆等辅助工具，以保证测量过程的准确性。

3. 测量原理全站仪通过发送激光束和接收反射镜反射的激光束，来测量目标点的坐标。

通过测量多个点的坐标，可以确定各点之间的距离和角度，从而确定放线位置。

4. 操作步骤4.1 设置全站仪在开始放线前，需要进行全站仪的设置，包括设置高度、坐标系、测量精度等参数。

4.2 安装反射镜将反射镜安装在待测量点上，确保反射镜与目标点之间没有遮挡物。

4.3 连接计算机将全站仪通过USB或蓝牙与计算机连接，以便进行数据处理和存储。

4.4 测量目标点在全站仪的监测界面上选择目标点，并进行测量。

根据实际情况，可以选择单次测量或多次平均测量。

5. 注意事项5.1 环境因素施工现场的环境因素，如光照、遮挡物等会影响全站仪的测量精度，需要合理安排测量时间和位置。

5.2 操作规范操作人员需要按照操作规范进行测量，包括设置参数、安装反射镜、测量目标点等步骤。

6. 附件本文档不涉及附件。

7. 法律名词及注释本文档不涉及法律名词和注释。

2：高层钢结构施工测量放线工法(全站仪三维坐标定位)1. 引言1.1 目的本文档旨在详细介绍高层钢结构施工中采用全站仪进行测量放线的工法，以及相关的操作步骤和注意事项。

1.2 背景在高层钢结构施工过程中，测量放线是一个关键的环节。

传统的手工放线方法存在一定的误差，因此引入全站仪进行三维坐标定位测量可以提高施工的精度和效率。

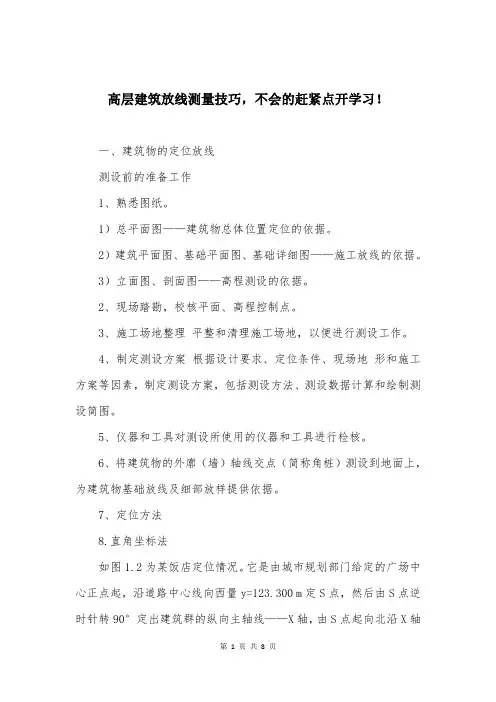

高层建筑放线测量技巧，不会的赶紧点开学习！一、建筑物的定位放线测设前的准备工作1、熟悉图纸。

1）总平面图——建筑物总体位置定位的依据。

2）建筑平面图、基础平面图、基础详细图——施工放线的依据。

3）立面图、剖面图——高程测设的依据。

2、现场踏勘，校核平面、高程控制点。

3、施工场地整理平整和清理施工场地，以便进行测设工作。

4、制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设简图。

5、仪器和工具对测设所使用的仪器和工具进行检核。

6、将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上，为建筑物基础放线及细部放样提供依据。

7、定位方法8.直角坐标法如图1.2为某饭店定位情况。

它是由城市规划部门给定的广场中心正点起，沿道路中心线向西量y=123.300 m定S点，然后由S点逆时针转90°定出建筑群的纵向主轴线——X轴，由S点起向北沿X轴量x=84.200 m，定出建筑群的纵轴(X)与横轴(Y)的交点O。

9. 极坐标法如图1.3为五幢25层运动员公寓，1～4号楼的西南角正布置在半径R=186.000 m的圆弧形地下车库的外缘。

定位时可将经纬仪安置在圆心O点上，用0°00‘00″后视A点后，按1～5号点的设计极坐标数据(极角、极距)，由A点起依次定出各幢塔楼的西南角点1、2、3 、 4、5，并实量各点间距作为校核。

基础验线时的允许偏差如下 :长度L≤30 m，允许偏差±5 mm。

30 m＜L≤60 m，允许偏差±10 mm。

60 m＜L≤90 m，允许偏差±15 mm。

90 m＜L，允许偏差±20 mm。

轴线的对角线尺寸的允许偏差应为边长偏差的倍；外扩轴线夹角的允许偏差应为±1΄。

《工程测量规范》(GB 50026－2022)之7.3.5条专门对于建筑物施工放线作出了精度要求(表1-1)；施工测量应符合表1-1关于中误差的限值，并可方便地应用《高层建筑混凝土结构技术规程》(JGJ 3－2002，J 186－2022)关于测量允许偏差检查、验收测量成果。

超高层钢结构复杂空间坐标测量定位工法1 前言随着我国建筑业的发展，高层、超高层钢结构工程越来越多，施工测量贯穿在钢结构施工的整个过程中,测量的精度直接影响着钢结构的安装质量.我公司承建的中关村金融中心工程为150m高的全钢结构,工程造型独特,施工测量复杂，外轮廓为世界上独一无二的双曲面结构，竖向为半径750m 的圆弧,平面圆弧最大半径为100m。

钢柱全部为三维坐标定位，核心筒以外的定位轴线为弧线。

通常的是工测量方法在本工程中已不适用。

通过认真研究、精心施工，高质量、高速度完成了工程的施工测量工作,并形成本工法。

该工法由中铁建设集团有限公司研究开发，在中关村金融中心工程中成功应用去的了很好的技术和经济效益。

该科技成果被评为北京市二等奖，其关键技术已达到国际先进水平,填补了我国的空白。

该工法已获得铁道部优秀工法一等奖.2 工法特点2。

0。

1本工法的施工特点是：采用全站仪进行空间点的三维坐标定位,形成整个空间三维坐标系。

2.0。

2与传统的测量方法相比,该工法施工测量方便，测量精度高,施工安全，施工速度快,有利于提高技术经济和社会效益。

3 使用范围所有高层、超高层钢结构工程的施工测量放线。

4 工艺原理平面控制网的建立采用内控和外控相结合的方法，平面控制采用内控法施工、外控法校核的方法。

钢柱定位采用先进的全站仪进行三维坐标定位。

钢柱柱头标高、钢柱垂直度、钢柱间的水平距离层层进行测定和校验.5 施工工艺流程及操作要点5.1施工工艺流程测量准备→控制网建立（包括平面控制网和高程控制网的建立）→地脚螺栓三维坐标测量定位→测量放线控制→外控法控制钢柱的位置→钢柱安装测量→钢柱安装质量测量5。

2操作要点：5。

2。

1 测量准备⑴所有测量仪器准备齐全,并按《中华人民共和国计量法实施细则》规定检验合格;⑵施工图纸审核完毕，并完成设计交底；⑶专业测绘设计单位提供的工程水准测量成果、高程测量成果等资料齐全；⑷现场桩位交接完毕，并做好桩位保护,资料齐全;⑸定位依据的复核；⑹用坐标反算法核对所给点的边长D和方位角φ；⑺用符合校测法所给出的水准点进行校核。

高层放线的几种方法(1)吊线坠法。

使用重量lO～20kg的钢坠和直径0．5～lmm的钢绳制成吊线坠，以首层地面轴线控制点为准逐层向上悬吊引测轴线和控制结构的竖向偏差。

(2)全站仪外控法。

这是传统的测量方法。

其方法为，将全站仪安顿在建筑物之外进行轴线投测，以控制建筑物的垂直度当场地四面宽广，可将高层建筑物的四面轴线延长到建筑物总高度以外或附近其它多层建筑物屋顶上，并在轴线的延长线上安顿全站仪，从首层轴线通过距离与角度计算向上逐层投测。

由于随着科技的进步，全站仪逐步取代了经纬仪，因其功能多，速度快，操作方便，安全，可靠的长处，受到施工人员的欢迎。

详细操作方法如下：1．在建筑物底部投测中心轴线位置高层建筑的基础工程完工后，将全站仪安顿在轴线控制桩A1、A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图1中的a1、a1′、b1和b1′，以供下一步施工与向上投测之用。

2．向上投测中心线随着建筑物不断升高，要逐层将轴线向上传递，如图1所示，将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上(_shang4)，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图2中的a2、a2′、b2和b2′。

图23．增设轴线引桩当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。

为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面。

详细作法是：将经纬仪安置在(jiang1 jing1 wei3 yi2 an1 zhi4 zai4)已经投测上去的较高层（比如第十层）楼面轴线a10a10′上，如图2所示，瞄准地面上原有的轴线控制桩A1和A1′点，用盘左、盘右分中投点法，将轴线延长到远处A2和A2′点，并用标志固定其位置，A2、A2′即为新投测的A1A1′轴控(_zhou2 kong4)制桩。

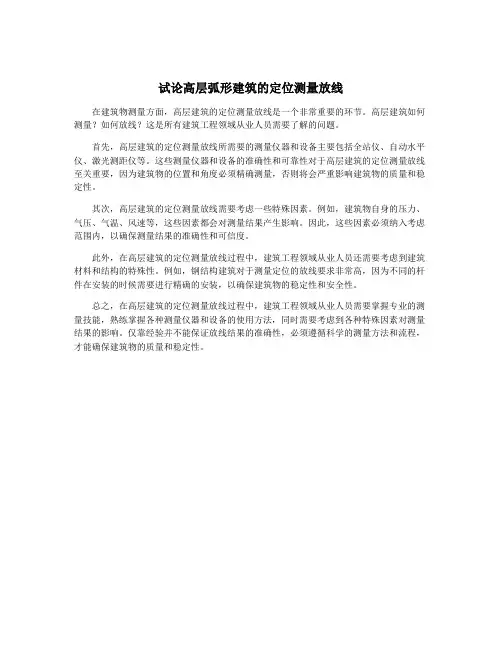

试论高层弧形建筑的定位测量放线
在建筑物测量方面，高层建筑的定位测量放线是一个非常重要的环节。

高层建筑如何测量？如何放线？这是所有建筑工程领域从业人员需要了解的问题。

首先，高层建筑的定位测量放线所需要的测量仪器和设备主要包括全站仪、自动水平仪、激光测距仪等。

这些测量仪器和设备的准确性和可靠性对于高层建筑的定位测量放线至关重要，因为建筑物的位置和角度必须精确测量，否则将会严重影响建筑物的质量和稳定性。

其次，高层建筑的定位测量放线需要考虑一些特殊因素。

例如，建筑物自身的压力、气压、气温、风速等，这些因素都会对测量结果产生影响。

因此，这些因素必须纳入考虑范围内，以确保测量结果的准确性和可信度。

此外，在高层建筑的定位测量放线过程中，建筑工程领域从业人员还需要考虑到建筑材料和结构的特殊性。

例如，钢结构建筑对于测量定位的放线要求非常高，因为不同的杆件在安装的时候需要进行精确的安装，以确保建筑物的稳定性和安全性。

总之，在高层建筑的定位测量放线过程中，建筑工程领域从业人员需要掌握专业的测量技能，熟练掌握各种测量仪器和设备的使用方法，同时需要考虑到各种特殊因素对测量结果的影响。

仅靠经验并不能保证放线结果的准确性，必须遵循科学的测量方法和流程，才能确保建筑物的质量和稳定性。

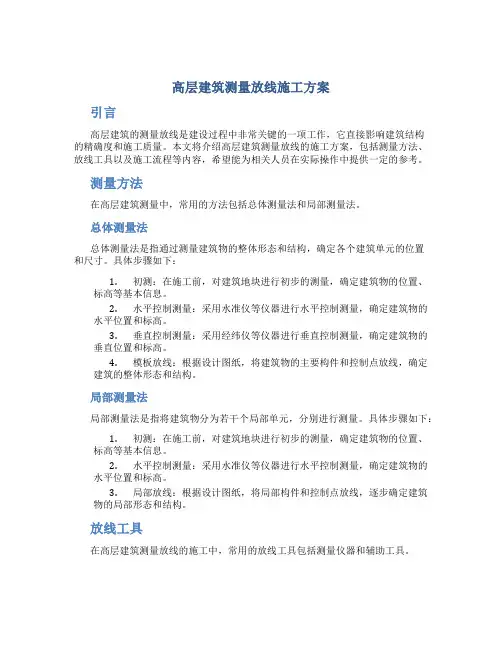

高层建筑测量放线施工方案引言高层建筑的测量放线是建设过程中非常关键的一项工作，它直接影响建筑结构的精确度和施工质量。

本文将介绍高层建筑测量放线的施工方案，包括测量方法、放线工具以及施工流程等内容，希望能为相关人员在实际操作中提供一定的参考。

测量方法在高层建筑测量中，常用的方法包括总体测量法和局部测量法。

总体测量法总体测量法是指通过测量建筑物的整体形态和结构，确定各个建筑单元的位置和尺寸。

具体步骤如下：1.初测：在施工前，对建筑地块进行初步的测量，确定建筑物的位置、标高等基本信息。

2.水平控制测量：采用水准仪等仪器进行水平控制测量，确定建筑物的水平位置和标高。

3.垂直控制测量：采用经纬仪等仪器进行垂直控制测量，确定建筑物的垂直位置和标高。

4.模板放线：根据设计图纸，将建筑物的主要构件和控制点放线，确定建筑的整体形态和结构。

局部测量法局部测量法是指将建筑物分为若干个局部单元，分别进行测量。

具体步骤如下：1.初测：在施工前，对建筑地块进行初步的测量，确定建筑物的位置、标高等基本信息。

2.水平控制测量：采用水准仪等仪器进行水平控制测量，确定建筑物的水平位置和标高。

3.局部放线：根据设计图纸，将局部构件和控制点放线，逐步确定建筑物的局部形态和结构。

放线工具在高层建筑测量放线的施工中，常用的放线工具包括测量仪器和辅助工具。

测量仪器测量仪器是进行测量放线的主要工具，常用的测量仪器有：•水平仪：用于进行水平控制测量，确定水平位置和标高。

•经纬仪：用于进行垂直控制测量，确定垂直位置和标高。

•放线仪：用于放线，将设计图纸上的尺寸和位置转化为实际的构件。

•测距仪：用于测量建筑物各个部分的距离和长度。

辅助工具辅助工具主要用于测量过程中的辅助操作，常用的辅助工具有：•量具：用于进行细微测量，如测量角度、直线长度等。

•标尺：用于进行直线长度的测量。

•固定工具：用于固定测量仪器，确保测量的准确性。

•笔记本和铅笔：用于记录和标记测量数据。

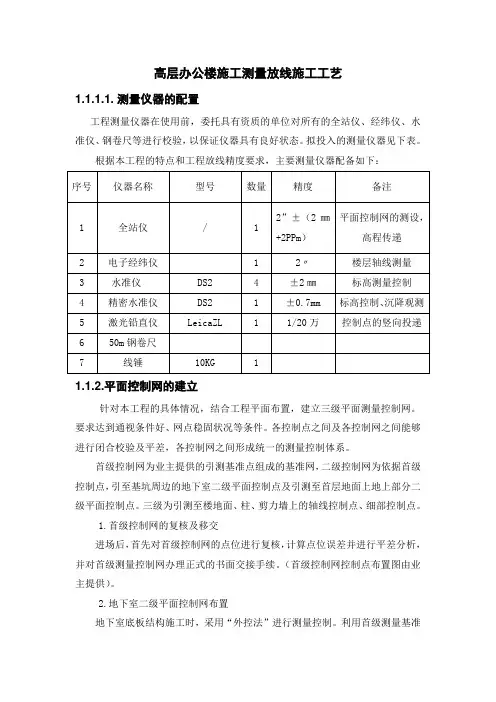

高层办公楼施工测量放线施工工艺1.1.1.1. 测量仪器的配置工程测量仪器在使用前，委托具有资质的单位对所有的全站仪、经纬仪、水准仪、钢卷尺等进行校验，以保证仪器具有良好状态。

拟投入的测量仪器见下表。

根据本工程的特点和工程放线精度要求，主要测量仪器配备如下：1.1.2.平面控制网的建立针对本工程的具体情况，结合工程平面布置，建立三级平面测量控制网。

要求达到通视条件好、网点稳固状况等条件。

各控制点之间及各控制网之间能够进行闭合校验及平差，各控制网之间形成统一的测量控制体系。

首级控制网为业主提供的引测基准点组成的基准网，二级控制网为依据首级控制点，引至基坑周边的地下室二级平面控制点及引测至首层地面上地上部分二级平面控制点。

三级为引测至楼地面、柱、剪力墙上的轴线控制点、细部控制点。

1.首级控制网的复核及移交进场后，首先对首级控制网的点位进行复核，计算点位误差并进行平差分析，并对首级测量控制网办理正式的书面交接手续。

（首级控制网控制点布置图由业主提供）。

2.地下室二级平面控制网布置地下室底板结构施工时，采用“外控法”进行测量控制。

利用首级测量基准点，向建筑物四周引测二级控制点L1、L2、L3、L4、L5（如下图），并在基坑四周围堰上加密二级测量控制点，经监理验收合格后将测量成果以文件形式，下发各专业测量小组进行测量施工。

由于二级控制点位都引测在围堰周边易受沉降影响的位置，所以在地下室施工阶段，每周要定期检查L1、L2、L3、L4、L5五点坐标，发现变动，及时修正。

地下室二级测控点的布置图3.地上部分二级平面控制网布置地上部分施工阶段，根据结构平面布置特点，进行二级控制网设置。

本工程布局不规则，而且有主楼和裙楼组成，在平面和立面上将会有多个工作面同时施工，如何通过对地上控制网的合理的布设以满足如核心筒施工、钢结构施工、混凝土结构施工，核心筒内水平结构施工、装饰工程施工的需求成为重点。

本工程平面布置总体较不规则，但是对于独立各楼来说平面布置相对规则。

测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

测量工具1、所有精密仪器必须经过计量检测，合格后才允许在施工现场使用。

2、建立测量仪器台账统一管理，定期维护与保养。

结构测量做法现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示。

沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测。

临时测量控制点采用木桩制作，桩截面不小于50mm×50mm，木桩顶部平整，木桩周边浇筑混凝土避免扰动。

场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实。

建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整。

进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点。

施工单位在完成建筑定位、轴线引测后报监理公司复核。

基础施工轴线引测采用龙门桩。

主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个。

所有主控线、轴线交叉位置必须采用红油漆做好标识。

楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线。

结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测。

模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线。

结构标高传递在塔吊、建筑物外墙上，同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高。

退台式曲线高层结构测量放线施工工法退台式曲线高层结构测量放线施工工法一、前言高层结构的建设是现代城市化进程中重要的一环，其中台阶式曲线的设计与施工是高层建筑中的重要组成部分。

退台式曲线高层结构测量放线施工工法是一种精确测量和准确放线的施工方法，可以保证台阶间的曲线精度，确保施工过程中的安全和稳定。

二、工法特点该工法的主要特点是通过精确测量和准确放线，实现高层结构中的台阶间曲线的平滑过渡，避免出现不对称或不规则的情况。

同时，该工法还能够高效完成施工任务，提高施工效率。

三、适应范围退台式曲线高层结构测量放线施工工法适用于各种高层建筑项目，包括住宅楼、商业大厦、宾馆等等。

四、工艺原理该工法的工艺原理是通过对施工工法与实际工程之间的联系进行具体分析和解释，采取相应的技术措施来实现高层结构的台阶之间的平滑过渡。

具体原理涉及曲线平滑度的计算、测量放线点的确定等。

五、施工工艺施工工法分为几个阶段，首先是测量放线点的确定，然后是准确放线，然后是进行实际施工，最后是对施工的曲线进行检验和调整。

每个阶段都需要遵循相应的施工规范和操作细节。

六、劳动组织劳动组织是指在施工过程中对劳动力的合理组织和协调安排。

在退台式曲线高层结构测量放线施工工法中，劳动组织包括测量、放线、施工等各个环节。

七、机具设备该工法所需的机具设备包括测量仪器、放线工具、施工工具等。

这些设备具有高精度、高效率的特点，能够提高工作效率和保证施工质量。

八、质量控制质量控制是施工过程中必不可少的环节，退台式曲线高层结构测量放线施工工法中也不例外。

质量控制的方法和措施包括对测量结果的精确性进行审核、对放线的准确性进行核实、对施工工艺的合理性进行评估等。

九、安全措施施工中的安全是至关重要的，退台式曲线高层结构测量放线施工工法中需要特别注意施工工法的安全要求。

具体安全措施包括在施工现场设置明确的安全标识、对工人进行安全培训、提供适当的安全防护设施等。

十、经济技术分析对施工工法的经济和技术进行分析能够为项目评估和决策提供重要参考。

工程简述本工程地下车库层高5.25米，一层公建层高4.9米；标准层层高3.3米，建筑最高75米，剪力墙结构；建筑物高度大，功能齐全，平面布局合理，需建立一个高精度的测量控制网来满足施工要求。

测量复核测量人员进驻施工现场后，首先向业主索要永久性平面和高程控制基准点或红线点，并立即检核基准点的正确性，联合监理工程师对其进行复测；再依据现场总平面图，建筑结构平面图，以及现场踏勘情况实施控制网的测量。

总平面控制网的建立为了整个施工区的受控，提高施工的质量、进度、精度、便利等各方面的需要，防止原始基准点的丢失、破坏，根据业主提供的原始城市控制点，在整个施工区布设总平面施工控制网，根据整个建筑群体的特点，需要建立服务于全施工区的总的测量平面控制网，将各个施工区的控制点层层受控。

首先，通过业主提供的基准点，引测现场总平面控制网。

由于整个施工现场分5个单体，建筑物的平面尺寸比较大，对整个建筑物的控制利用原始城市控制点无法实现，布设现场总平面控制网对整个建筑物的平面控制有相当重要的作用，既能保证建筑物轴线引入，又能在精度方面保证满足规范要求，从而使整个建筑物受控。

在布设总平面控制网时，根据建筑物的特点，将总平面控制点布设在和建筑物周线平行和垂直的部位，以便在施工过程中将总平面控制点引入建筑物内部，减少了轴线的投测次数，也减少了因轴线的二次投测造成的误差，从而有效地防止了误差的积累。

其次，以业主提供的基准点为导线起始边，并和布设的总平面控制点连成一闭合导线，用苏-光OTS612全站仪将各导线点进行连测，边长误差2mm/Km，然后利用DJ2经纬仪，精度为2”，进行内角测量，测回数不小于3测回；另外在测量时考虑到大气对楼面的上网点间距的影响，选测量时间一般在凌晨6点到上午10点，并保证做到同时间、同观测方法、同操作者、同台仪器进行测量，消除偶然误差对测量精度的影响。

外业采集各控制点角度、边长，进行内业数据分析，通过城市控制点A、B的坐标计算出控制网各导线点的坐标，用误差原理进行分析各导线点的点位误差，在测量规范允许范围内对产生的误差进行评差处理。
