第三节 CAM350 添加命令 第四节 查看命令 第五节发现

二、注意事项
1、导入文件时需注意Gerber的类型，RS-274-X的可直接导入，RS-274-D的有时则需要手动输入D码。因此我们建议在PCB转Gerber时直接转成RS-274-X类型，除钻孔外的各层格式采用英制2：5，钻孔则采用公制3：3，此格式相对稳定，在CAM软件读入时D码不易变形。
2、如果不是RS-274-X类型的Gerber，或自动导入后走线呈零线显示或板子尺寸达五百厘米以上，此时应调整Gerber导入时的格式，在此可参考以下猜格式的技巧：
三、以下将介绍手动导入Gerber
图19
点击图19中File→Import→Gerber Data进入图20
图20
各项设置好后点击“OK”，此时除钻孔外的其他层将被导入，钻孔则按图21提示导入
图21
点击图21中File→Import→Drill Data进入图22
图22
图22中各项设置好后点击“OK”，钻孔与其他各层的对齐同图6所示。
图6
图7
点击图6中的Edit→Copy，按下“W”键并框选需要复制的元素，此时被选中的元素呈高亮显示，按下鼠标右键→左键，移动鼠标可看到一个虚拟框随光标移动，在目标处按鼠标左键，此时复制、粘贴将完成如图8、图9所示：
图8 图9
点击图6中Edit→Delete，按下“W”键并框选需要删除的元素，此时被选中的元素呈高亮显示，按下鼠标右键，弹出图11对话框，选择“确定”，选中的元素将被删除，如图12所示（注意图10至图12红色圈内的变化）

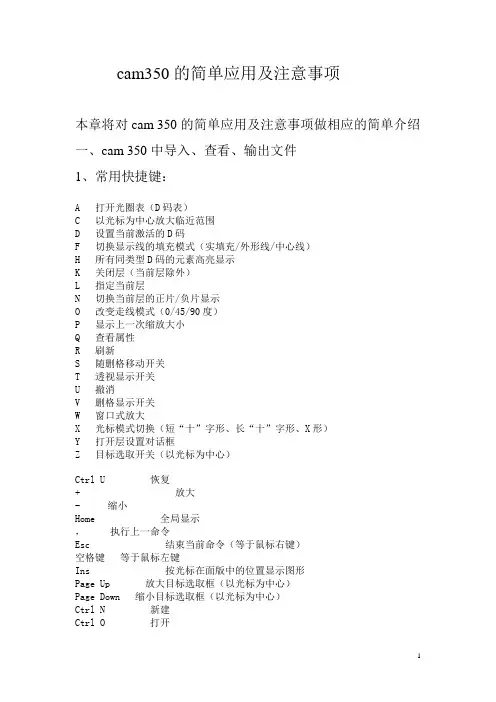

cam350的简单应用及注意事项
本章将对cam 350的简单应用及注意事项做相应的简单介绍
一、cam 350中导入、查看、输出文件
1、常用快捷键：
A打开光圈表（D码表）

附图五自动导入对话框import导入文件自动导入所有文gerber数据读入钻孔数据读入捞带数据读入dxf文件接口接连读入dxf文odb数据接口打印数据接口打印数据接口2导入cam350接口配置导入ecam软件接口导入网络表导入d码表编辑d码环境文件导入cad接口文件autoimport自动导入文件它能导入所有系统识别其格式的文件当弹出如图五所示对话框时用户设定drives驱动器即盘符根目录driectories路径如选择scaneachgerber设定每个文件点击next则会弹出如右图的对话框filename为文件名type为文件类型format为文件格式import导入文件previous返回上一级next下一级finish束cancel关闭
5
当点击 Format 下任一一个 ELA2.3 是会弹出如左图对话框，此为 CAM350
内设定格式，左图分解为，自动导入 Gerber 文件格式：
坐标 相对与绝对
精确位 前 （2） 后 （3）
省零 前导零与后导零 单位 英制与公制
匹配到所有层
设定 OK 后系统将读取数据，此导入方式适用于在不太清楚其文件格式
O
中 等
P
将窗口物理放大，至全屏时将换屏
低
Q
测量物理（附图三）本身即是可执行命令
高
R
刷新屏幕，同于窗口左边的层操作框的 Redraw
中
S
切换光标扑捉网格，相当于点击下窗口状态栏中的 S
中
T
切换一般显示与透视，同于点击下窗口状态栏中的 T
中
U
恢复操作
高
V
切换显示网格，相当于点击下窗口状态栏中的 V
中
切换光标，选取物理与 C、I、配
文字线宽：可设为 0.2MM 以上

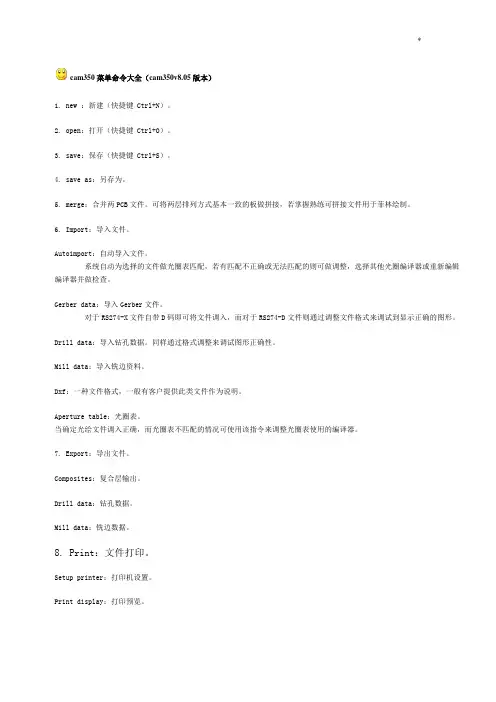

cam350菜单命令大全（cam350v8.05版本）1. new ：新建（快捷键 Ctrl+N）。

2. open：打开（快捷键 Ctrl+O）。

3. save：保存（快捷键 Ctrl+S）。

4. save as：另存为。

5. merge：合并两PCB文件。

可将两层排列方式基本一致的板做拼接，若掌握熟练可拼接文件用于菲林绘制。

6. Import：导入文件。

Autoimport：自动导入文件。

系统自动为选择的文件做光圈表匹配，若有匹配不正确或无法匹配的则可做调整，选择其他光圈编译器或重新编辑编译器并做检查。

Gerber data：导入Gerber文件。

对于RS274-X文件自带D码即可将文件调入，而对于RS274-D文件则通过调整文件格式来调试到显示正确的图形。

Drill data：导入钻孔数据。

同样通过格式调整来调试图形正确性。

Mill data：导入铣边资料。

Dxf：一种文件格式，一般有客户提供此类文件作为说明。

Aperture table：光圈表。

当确定光绘文件调入正确，而光圈表不匹配的情况可使用该指令来调整光圈表使用的编译器。

7. Export：导出文件。

Composites：复合层输出。

Drill data：钻孔数据。

Mill data：铣边数据。

8. Print：文件打印。

Setup printer：打印机设置。

Print display：打印预览。

9. Setup：系统设置。

Preferences：参书选择。

可设置优先缓存区，如：undo恢复键功能；自动备份的功能，但常规下不做自动备份。

Paths：路径。

定义系统显示的输入输出及其它一些环境文件所在的默认路径。

File extensions：设置输入输出文件扩展名的默认值。

Colors：设置显示的颜色。

可根据个性进行设置。

Photoplotter：对光绘程序中指令的识别进行设置。

有客户设计软件生成的文件在该选择不同时将会有不同识别程度，不要轻易更改其间参数。

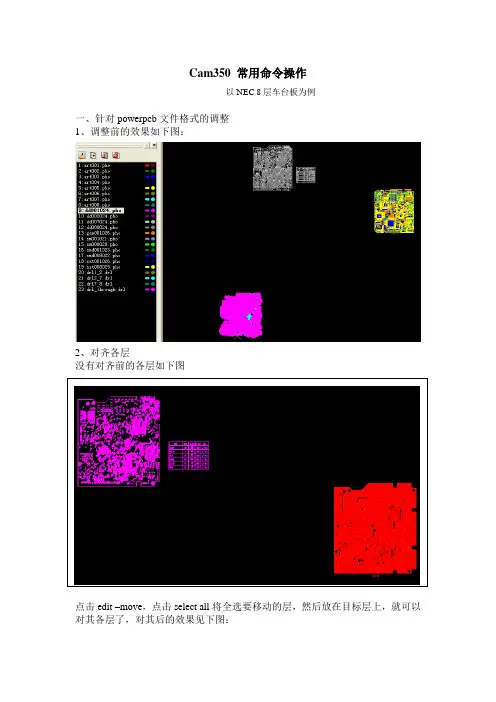

Cam350 常用命令操作-----以NEC 8层车台板为例一、针对powerpcb文件格式的调整1、调整前的效果如下图：2、对齐各层没有对齐前的各层如下图对其各层了，对其后的效果见下图：3、镜像层没有镜像前的图形如下镜像后的图形如下点击edit –mirror ，点击select all,选择水平或垂直镜像，我们选择垂直镜像，然后点击左键效果如下图4、调整钻孔以通孔为例，点击tools —nc editor ，调整前的钻孔如下图：点击tables —drl-through hole:根据drl-through hole中的rep文件调整各层其中drl-through hole中的rep文件内容如下(用notepad打开)Drill Sizes Report==================Tool Size Pltd Feed Speed Qty==== ==== ==== ==== ===== ===1 0.25 x 0 0 15842 0.3 x 95 300 873 0.6 x 197 550 1134 0.65 x 197 550 65 0.7 x 197 550 176 0.8 x 197 550 257 1 x 197 550 228 1.016 x 139 550 239 2 x 81 550 110 2.8 x 69 658 7经内容对应的10把钻刀孔径大小依次填入nc tool table中的size中填好后,点击确认，最终调整后的钻孔效果如下图：经过各层的对齐，镜像后以及调整钻孔后的最终效果如下图：5、拼板结构图的正确调入CAM350（1）需将autocad格式的文件转换成dxf格式（2）点击file—import---…dxf格式（3）勾选map all layer to one layer,比例选择1：1（需要根据实际的比例进行调整），单位选择mm,调入后的拼板文件见附件(4)将此文件输出gerber文件，默认格式为RS-274X-- (leading 3,5,inch)点击file-export-gerber data,然后选择合适的gerber文件格式输出(5)将gerber文件结构与拼板结构图进行对比首先将原始cam文件调入，然后再导入输出的gerber文件利用edit—move命令将gerber外形与拼板外形重合，看是否统一，如果不统一，需确认已那个为准！对其后的效果见附件6、检查工艺要求包括线宽、线距、孔径大小是否满足工艺要求（配件板线宽/间距不得小于6mil/6mil，主机板以及hdi板子线宽间距≥4mil/4mil,最小机械钻孔要求≥0.25mm，激光孔≥0.1mm）配件板插件焊盘要求≥0.5mm，如果空间有限要求做成椭圆形，并要求短边焊盘宽度尽量大，以满足手工焊接后不短路为宜，最小焊盘宽度不得小于6mil。
