电力系统概述电力系统作为现代社会不可或缺的基础设施，承担着将电能传输到用户终端的重要任务。
本文将从电力系统的定义、组成和运行方式等方面进行概述。
一、电力系统的定义电力系统是指由发电厂、输电、变电、配电设施和用户终端组成的一套供电网络。
其主要功能是将发电厂产生的电能经过输电、变电和配电过程分配到用户终端，以满足各种用电需求。
二、电力系统的组成1. 发电厂：发电厂是电力系统的起点，主要通过燃煤、水力、核能、风力等方式转换其他形式的能源为电能，并输入到电力系统中。
2. 输电系统：输电系统负责将发电厂产生的高压电能通过变电站进行升压、降压和分配，然后经由输电线路传输到各个地区的变电站。
3. 变电系统：变电系统起到升压、降压和分配电能的作用，将输电线路输入的高压电能逐级降压，然后通过配电线路分配到用户终端。
4. 配电系统：配电系统将变电站输送过来的低压电能分配到各个用户终端，通过配电线路和变压器实现对电能的进一步调整和分配。
三、电力系统的运行方式1. 并联运行：电力系统中的多个发电厂以及输电、变电和配电设备可以进行并联运行。
这种方式可以实现供电容量的增加、设备备份和网络可靠性的提高。
2. 平衡运行：电力系统需要保持供需平衡，发电厂实时调整发电量以满足用户的用电需求，通过自动化监控和调度系统实现对电力系统的平衡运行。
3. 运行调度：电力系统运行需要进行统一的调度和控制，通过对发电厂和输变电设备进行合理的调度和控制，以确保电力系统的安全、稳定和高效运行。
4. 保障措施：为了确保电力系统的可靠运行，需要设置各种保障措施，如备用电源、事故应急预案和设备检修计划等，以应对各种突发情况和保障用户的供电需求。
综上所述，电力系统是一个复杂而庞大的供电网络，由发电厂、输电、变电和配电设施以及用户终端组成。
通过并联运行、平衡运行、运行调度和保障措施来保证电能的安全、稳定和高效供应。
电力系统在现代社会中具有重要的地位和作用，为各行各业的发展提供了可靠的能源基础。
电力系统概述资料电力系统是指由输电线路、发电厂、变电站、配电网等组成的系统，用于输送电能并向用户提供稳定可靠的电力供应。
本文将从电力系统的组成部分、运行模式、发展历程以及未来趋势等方面对电力系统进行概述。
一、电力系统组成部分1. 发电厂：发电厂是电力系统的核心组成部分，负责将各种能源转化为电能。
常见的发电方式包括燃煤发电、水电发电、核电等。
2. 输电线路：输电线路是将发电厂产生的电能输送到变电站或用户的重要通道。
根据电压等级的不同，输电线路可分为高压输电线路、中压输电线路和低压输电线路。
3. 变电站：变电站是连接输电线路和配电网的关键环节，主要负责电能的变压、变流和配电等功能。
4. 配电网：配电网包括供电网络、配电设备和用户用电设备。
它将从变电站输送过来的电能进行分类、调整和分配，最终向用户提供稳定的供电服务。
二、电力系统运行模式电力系统的运行模式可以分为三个阶段：发电、输电和配电。
1. 发电阶段：在发电阶段，各种能源被转化为电能，通过发电厂产生的发电机输出。
发电厂将电能经过变压器提升成合适的电压等级，然后通过输电线路输送到变电站。
2. 输电阶段：输电阶段是将发电厂产生的电能从变电站传输到用户所在地的阶段。
电能在高压输电线路中通过变压器进行降压，然后再通过继电器进行控制和保护，最终输送到变电站。
3. 配电阶段：配电阶段是将输送到变电站的电能进行分类、调整和分配的阶段。
变电站通过配电变压器将电能变为适合用户使用的低压电能，并将其通过配电网送达用户的用电设备。
三、电力系统的发展历程电力系统的发展经历了几个重要的阶段。
1. 直流输电时代：早期的电力系统主要采用直流输电方式，由于技术限制，输电距离较短，系统规模较小。
2. 交流输电时代：交流输电技术的发展使得电力系统可以实现较远距离的输电，同时交流输电具有输电损耗小、成本低等优势，成为主流。
3. 现代化电力系统：随着电力需求的增长和新能源的开发利用，电力系统迎来了一个新的发展阶段。
电力系统分析基础课程教案第一章：电力系统概述教学目标：1. 了解电力系统的定义、组成和分类。
2. 掌握电力系统的基本参数和性能指标。
3. 熟悉电力系统的发展历程和未来趋势。
教学内容：1. 电力系统的定义和组成。
2. 电力系统的分类和基本参数。
3. 电力系统的性能指标。
4. 电力系统的发展历程和未来趋势。
教学方法：1. 讲授法：介绍电力系统的定义、组成、分类和性能指标。
2. 讨论法：探讨电力系统的发展历程和未来趋势。
教学资源：1. 教材：电力系统分析基础。
2. 投影仪：用于展示电力系统的图片和图表。
教学活动：1. 引入电力系统的定义和组成，引导学生了解电力系统的基本概念。
2. 通过示例和图表，讲解电力系统的分类和性能指标。
3. 组织学生讨论电力系统的发展历程和未来趋势。
4. 进行课堂小测验，检查学生对电力系统的理解程度。
作业与评估：1. 作业：要求学生编写一篇关于电力系统发展历程和未来趋势的短文。
2. 评估：通过课堂讨论和作业评分，评估学生对电力系统的掌握程度。
第二章：电力系统分析基础教学目标：1. 掌握电力系统分析的基本原理和方法。
2. 熟悉电力系统的状态变量和控制变量。
3. 了解电力系统的稳定性和平衡性分析。
教学内容：1. 电力系统分析的基本原理和方法。
2. 电力系统的状态变量和控制变量。
3. 电力系统的稳定性和平衡性分析。
教学方法：1. 讲授法：介绍电力系统分析的基本原理和方法。
2. 案例分析法：分析电力系统的稳定性和平衡性案例。
教学资源：1. 教材：电力系统分析基础。
2. 投影仪：用于展示电力系统分析的案例和图表。
教学活动：1. 引入电力系统分析的基本原理和方法，引导学生了解电力系统分析的重要性。
2. 通过案例分析，讲解电力系统的状态变量和控制变量。
3. 组织学生进行小组讨论，分析电力系统的稳定性和平衡性。
4. 进行课堂小测验，检查学生对电力系统分析的掌握程度。
作业与评估：1. 作业：要求学生分析一个电力系统的稳定性和平衡性问题，并提出解决方案。
电⼒系统【第1章：电⼒系统概述】电⼒系统概述 1.电⼒系统、电⼒及动⼒系统 电⼒系统通常是指发电机、变压器、电⼒线路、⽤户等组成的三相交流系统。
由电源向电⼒负荷中⼼输送电能的线路，称为输电线路，包含输电线路的电⼒⽹称为输电⽹。
⽽主要担负分配电能任务的线路称为配电线路，包含配电线路的电⼒⽹称为配电⽹。
2.电⼒系统运⾏的特点和要求 特点： 2.1电能不能⼤量存储 2.2过渡过程⾮常迅速 2.3与国民经济各部门密切相关 要求： 评价电⼒系统的性能指标是安全可靠性、电能质量和经济性能。
2.4.保证可靠地持续供电 2.5保证良好的电能质量 标准包括：供电电压偏差、电⼒系统频率偏差、公⽤电⽹谐波、三相电压不平衡、电压波动和闪变、暂时过电压和瞬态过电压、公⽤电压间谐波。
电⼒系统的电压和频率正常是保证电能质量的两⼤基本指标，电压质量和频率质量⼀般以偏离额定值的⼤⼩来衡量。
⼀般规定电压偏离范围为额定电压的0.95~1.05，频率偏移范围为0.95~1.05【30000KW以下】， 0.98~1.02【30000KW及以上】。
正弦交流电的波形质量⼀般以谐波畸变率来衡量。
谐波畸变率是指周期性交流电中谐波含量【减去基波分量后的值】的⽅均根值与其基波分量的⽅均根值之⽐。
谐波畸变率的允许值随电压等级的不同⽽不同，如110KV供电时为2%，35KV供电时为3%，10KV供电时为4%。
备注：⽅均根【均⽅根】是指将所有值平⽅求和，求其平均值再开⽅。
2.6.努⼒提⾼电⼒系统运⾏的经济性 电⼒系统运⾏的经济性主要反映在降低发电⼚的能源消耗、⼚⽤电率和电⽹的电能损耗等指标上。
3.电⼒系统的接线⽅式和电压等级 3.1.电⼒系统的接线⽅式和接线图 3.1.1电⼒系统的接线图 电⽓接线图：要求突出电⼒系统各主要元件【发电机、变压器、线路等】之间的电⽓连接关系。
地理接线图：强调电⼚与变电所之间的实际位置关系。
3.1.2电⼒系统的接线⽅式 ⽆备⽤接线：指⽤户只能才能够⼀个⽅向取得电源的接线⽅式，包括放射式、⼲线式、链式。

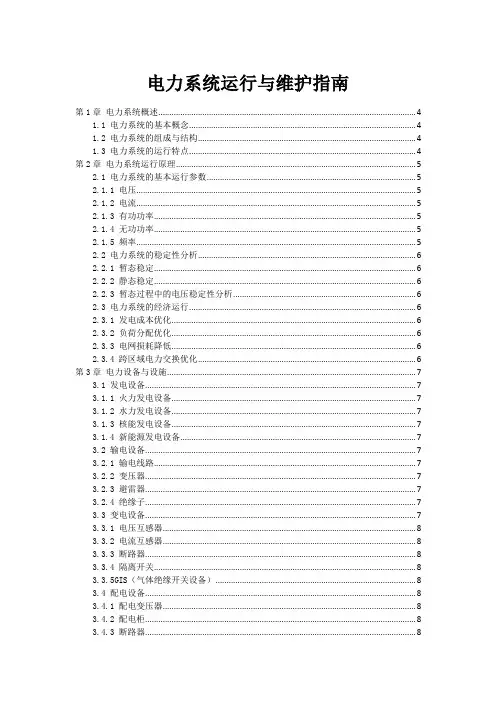

电力系统运行与维护指南第1章电力系统概述 (4)1.1 电力系统的基本概念 (4)1.2 电力系统的组成与结构 (4)1.3 电力系统的运行特点 (4)第2章电力系统运行原理 (5)2.1 电力系统的基本运行参数 (5)2.1.1 电压 (5)2.1.2 电流 (5)2.1.3 有功功率 (5)2.1.4 无功功率 (5)2.1.5 频率 (5)2.2 电力系统的稳定性分析 (6)2.2.1 暂态稳定 (6)2.2.2 静态稳定 (6)2.2.3 暂态过程中的电压稳定性分析 (6)2.3 电力系统的经济运行 (6)2.3.1 发电成本优化 (6)2.3.2 负荷分配优化 (6)2.3.3 电网损耗降低 (6)2.3.4 跨区域电力交换优化 (6)第3章电力设备与设施 (7)3.1 发电设备 (7)3.1.1 火力发电设备 (7)3.1.2 水力发电设备 (7)3.1.3 核能发电设备 (7)3.1.4 新能源发电设备 (7)3.2 输电设备 (7)3.2.1 输电线路 (7)3.2.2 变压器 (7)3.2.3 避雷器 (7)3.2.4 绝缘子 (7)3.3 变电设备 (7)3.3.1 电压互感器 (8)3.3.2 电流互感器 (8)3.3.3 断路器 (8)3.3.4 隔离开关 (8)3.3.5GIS（气体绝缘开关设备） (8)3.4 配电设备 (8)3.4.1 配电变压器 (8)3.4.2 配电柜 (8)3.4.3 断路器 (8)3.4.5 电能表 (8)3.4.6 避雷器 (8)3.4.7 绝缘子 (8)第4章电力系统的运行与管理 (8)4.1 电力系统的调度管理 (8)4.1.1 调度管理内容 (9)4.1.2 调度管理原则 (9)4.1.3 调度管理方法 (9)4.2 电力系统的运行模式 (9)4.2.1 正常运行 (9)4.2.2 运行 (9)4.2.3 特殊运行 (9)4.3 电力系统的负荷管理 (10)4.3.1 负荷预测 (10)4.3.2 负荷控制 (10)4.3.3 负荷优化 (10)第5章电力系统维护策略 (10)5.1 维护的基本原则与分类 (10)5.2 预防性维护 (11)5.3 状态性维护 (11)第6章发电设备维护 (12)6.1 火力发电设备维护 (12)6.1.1 炉膛与燃烧器 (12)6.1.2 汽轮机 (12)6.1.3 发电机 (12)6.1.4 辅助设备 (12)6.2 水力发电设备维护 (12)6.2.1 水轮机 (12)6.2.2 发电机 (12)6.2.3 水库及引水系统 (12)6.2.4 调速器与自动化系统 (12)6.3 新能源发电设备维护 (13)6.3.1 太阳能发电设备 (13)6.3.2 风力发电设备 (13)6.3.3 生物质能发电设备 (13)6.3.4 储能设备 (13)第7章输电与变电设备维护 (13)7.1 输电线路维护 (13)7.1.1 检查与巡视 (13)7.1.2 预防性维护 (13)7.1.3 故障处理 (13)7.2 变压器维护 (13)7.2.1 定期检查 (13)7.2.3 油质监测 (14)7.3 开关设备维护 (14)7.3.1 操作与检查 (14)7.3.2 绝缘与灭弧介质 (14)7.3.3 预防性试验 (14)7.4 继电保护装置维护 (14)7.4.1 定期校验 (14)7.4.2 功能测试 (14)7.4.3 系统升级 (14)第8章配电设备维护 (14)8.1 配电线路维护 (14)8.1.1 线路巡查 (14)8.1.2 防护措施 (15)8.1.3 线路检修 (15)8.2 配电设备维护 (15)8.2.1 设备巡查 (15)8.2.2 设备检修 (15)8.2.3 预防性试验 (15)8.3 自动化设备维护 (15)8.3.1 自动化系统检查 (15)8.3.2 系统维护 (15)8.3.3 配电终端设备维护 (16)第9章电力系统故障处理 (16)9.1 故障分类与诊断方法 (16)9.1.1 故障分类 (16)9.1.2 诊断方法 (16)9.2 常见故障处理方法 (16)9.2.1 短路故障处理 (16)9.2.2 接地故障处理 (17)9.2.3 过电压故障处理 (17)9.3 紧急处理 (17)第10章电力系统安全管理 (17)10.1 安全生产法律法规 (17)10.1.1 国家安全生产法律法规 (17)10.1.2 地方安全生产规章制度 (17)10.2 电力系统安全风险识别与评估 (18)10.2.1 安全风险识别 (18)10.2.2 安全风险评估 (18)10.3 安全防范措施与应急预案 (18)10.3.1 安全防范措施 (18)10.3.2 应急预案 (18)10.4 安全培训与案例分析 (18)10.4.1 安全培训 (18)第1章电力系统概述1.1 电力系统的基本概念电力系统是由发电、输电、变电、配电和用电等环节组成的能量转换和传递系统。
一、电力系统知识介绍（一）电力系统基本概念1、电力系统组成：电能是一种十分重要的二次能源，它能方便、经济地从蕴藏于自然界中的一次能源（如：煤炭、石油、天然气、水力、核燃料、风能等）转换而来，并且可以转换为其它能量供人们使用。
电能是由发电厂生产的，大容量发电厂往往建在燃料，水力资源丰富的地方，而用户往往远离发电厂需要建设较长的输电线路进行输电，建设升压和降压变电所进行变电，通过配电线路向各类用户配电，电力系统——是由发电、输电、变电、配电和用电连接成的统一整体。
是现代社会中最重要、最庞杂的工程系统之一。
电力网——其中输电、变电、配电所组成的部分。
它包括升、降压变压器和各种电压的输电线路。
它的任务就是把远处发电厂生产的电能输送到负荷中心，同时还联系区域电力网行程跨省，跨地区的大电力系统，如我国的东北、华北、华中、华东、西北和南方等电力网，就属于这种类型。
动力系统——在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。
电力系统示意图2、电力系统的组成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。
（1）发电厂：生产电能。
（2）电力网：分为输电网和配电网。
输电网：是以高压甚至超高电压将发电厂、变电所或变电所之间连接起来的输电网络，所以又称为电力网中的主网架。
配电网：直接将电能送到用户的网络。
它的作用是将电能分配给各类不同的用户，变换电压、传送电能。
配电网的电压因用户的需要而定，因此，配电网中又分为：高压配电网：110KV及以上电压、中压配电网：（35KV）10KV、6KV、3KV低压配电网：220V、380V。
（3）电力用户：高压用户额定电压在1kV以上，低压用户额定电压在1kV以下。
（4）用电设备：消耗电能。
3、电力系统的额定电压电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。
第一章电力系统(网络)概述复习《电力系统稳态分析》的基本内容，掌握电力网络的基本组成和特点。
第一节电力系统的基本概念1、电力系统的概念电力系统是由发电、变电、输电、配电、用电等设备和相应辅助系统按规定的技术和经济要求组成的，将一次能源转换为电能，并输送到电力用户的一个复杂的、可控的统一系统。
2、组成电力系统的设备分类电力系统中的设备分为一次设备和二次设备：一次设备：在电力系统中完成电能的生产、变换、传输、分配、使用等任务的电器设备或系统叫做一次设。
一次设备是电能的载体。
由一次设备组成的系统叫做一次系统。
二次设备：完成对一次设备进行测量、控制、保护或对一次系统进行运行调整、事故处理的设备叫做二次设备。
二次设备是信息的载体。
由二次设备组成的系统叫做二次系统或装置。
3、电力网络的概念电力网络是由变压器、输电线路、电力电抗器、电力电容器等电器设备连接而成，完成电能变换、传输、分配的网络。
4、电能的形态三相交流电、单相交流电、直流电。
5、电能作为一种商品的特点（1）与国民经济和人民的生活密切相关；（2）电能不能大量存储，产销是同时进行的；（3）任何事件的发生都会非常迅速的影响整个系统；（4）电能质量影响用电设备的效率、寿命、产品的质量。
电能质量包括：电压、频率、波形、三相对称度（5）电能生产和使用必须遵循“安全第一”的原则。
管理、操作、使用不当，将会危及人身和设备安全。
6、对电力系统的要求（1）保证安全可靠供电。
设备安全、人员安全、供电不间断。
（2）提供合格的电能。
电压（±7%~±10%）、频率（±0.2正常时~±0.5Hz 故障时）、波形（总谐波畸变率、各次谐波含量）、三相对称度（负序分量与正序分量比值的百分数，正常时2%、短时4%）。
（3）提高系统运行的经济性。
更新技术和设备、节能降耗、经济调度。
（4）符合环保要求。
达标排放废气、废渣、废水；减低电磁辐射、噪音。
