高层建筑给水系统的几种方式在城市的高楼大厦中，给水系统是保障居民生活和工作正常进行的重要基础设施。

随着建筑高度的不断增加，给水系统的设计和运行也面临着诸多挑战。

本文将为您介绍高层建筑给水系统常见的几种方式。

一、高位水箱给水方式高位水箱给水方式是一种较为传统且常见的给水方式。

它通过在建筑物的顶部设置高位水箱，利用重力作用向下方的用水点供水。

在这种方式中，水泵将水从地下蓄水池抽到高位水箱中储存起来。

当用户需要用水时，水箱中的水依靠重力自流到各个用水点。

高位水箱起到了调节水量和水压的作用，能够在一定程度上保证供水的稳定性和可靠性。

然而，高位水箱给水方式也存在一些不足之处。

首先，水箱需要占用一定的建筑面积，对于空间有限的高层建筑来说可能会造成一定的浪费。

其次，水箱中的水如果长时间不更新，容易滋生细菌和微生物，影响水质卫生。

此外，水箱的维护和管理也需要一定的成本和精力。

二、气压罐给水方式气压罐给水方式是利用密闭的气压罐内的压缩空气，将罐中的水压送到用水点的一种给水方式。

气压罐内储存有一定量的水和压缩空气。

当系统中的用水量增加时，罐内的压力下降，水泵自动启动向罐内补水和补气，使罐内的压力恢复到设定值。

当用水量减少时，罐内的压力升高，多余的水会被压入罐内储存起来。

这种给水方式的优点是设备占地面积小，安装灵活方便，水质不易受到污染。

但是，气压罐的调节容量较小，往往需要配备多台水泵联合工作，运行成本相对较高。

三、变频调速给水方式变频调速给水方式是通过改变水泵的转速来调节供水量和水压的一种先进的给水方式。

系统中安装有变频器，能够根据用水量的变化自动调整水泵的转速。

当用水量增加时，水泵转速提高，供水量增大；当用水量减少时，水泵转速降低，供水量减小。

这种方式能够实现实时调节，有效地节省了能源，并且供水水压稳定，能够满足用户对水质和水压的要求。

不过，变频调速给水方式的设备投资相对较高，对设备的维护和管理要求也较为严格。

四、无负压给水方式无负压给水方式是近年来兴起的一种新型给水方式，它直接从市政供水管网中抽水，并且在抽水过程中不会对市政管网的水压造成负面影响。

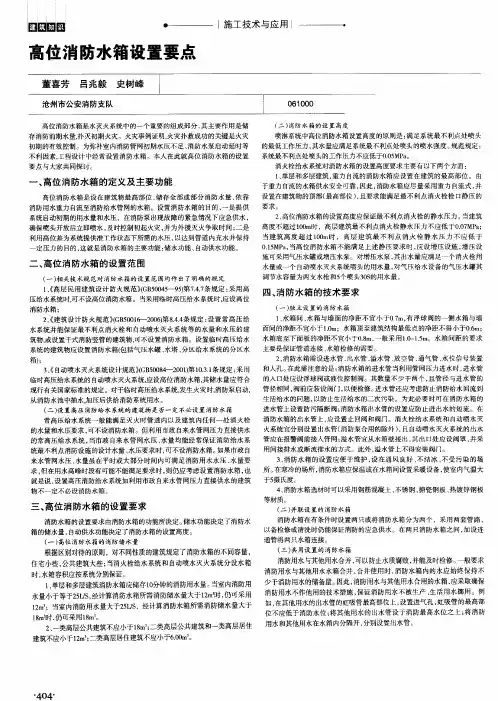

⾼位消防⽔箱的设置要求⼀、设置⽬的1. 利⽤位差为系统提供准⼯作状态下所需要的⽔压，达到使管道内的充⽔保持⼀定压⼒的⽬的。

2. 提供系统启动初期的⽤⽔量和⽔压，在消防⽔泵出现故障的紧急情况下应急供⽔，确保喷头开放后⽴即喷⽔，控制初期⽕灾和为外援灭⽕争取时间。

⼆、设置场所室内采⽤临时⾼压消防给⽔系统时，⾼层民⽤建筑、总建筑⾯积⼤于10000㎡且层数超过2层的公共建筑和其他重要建筑，必须设置⾼位消防⽔箱。

三、有效容积和静⽔压⼒1. 临时⾼压消防给⽔系统的⾼位消防⽔箱的有效容积应满⾜初期⽕灾消防⽤⽔量的要求。

2. ⾼位消防⽔箱的设置位置应⾼于其所服务的⽔灭⽕设施，且最低有效⽔位应满⾜⽔灭⽕设施最不利点处的静⽔压⼒。

注：当商店建筑与⼀类⾼层公共建筑规定不⼀致时，应取其较⼤值。

四、设置要求1. ⾼位消防⽔箱的有效容积、出⽔、排⽔和⽔位等，应符合规范规定。

2. ⾼位消防⽔箱的最低有效⽔位应根据出⽔管喇叭⼝和防⽌旋流器的淹没深度确定，吸⽔管喇叭⼝在消防⽔池最低有效⽔位下的淹没深度应根据吸⽔管喇叭⼝的⽔流速度和⽔⼒条件确定，但不应⼩于600mm；当采⽤防⽌旋流器时应根据产品确定，且不应⼩于150mm的保护⾼度。

3. ⾼位消防⽔箱应设置通⽓管；消防⽔箱通⽓管、呼吸管和溢流⽔管等应采取防⽌⾍⿏等进⼊消防⽔池的技术措施。

4. ⾼位消防⽔箱外壁与建筑本体结构墙⾯或其他池壁之间的净距，应满⾜施⼯或装配的需要，⽆管道的侧⾯，净距不宜⼩于0.7m；安装有管道的侧⾯，净距不宜⼩于1.0m，且管道外壁与建筑本体墙⾯之间的通道宽度不宜⼩于0.6m，设有⼈孔的⽔箱顶，其顶⾯与其上⾯的建筑物本体板底的净空不应⼩于0.8m5. 进⽔管的管径应满⾜消防⽔箱8h充满⽔的要求，但管径不应⼩于DN32，进⽔管宜设置液位阀或浮球阀。

6. 进⽔管应在溢流⽔位以上接⼊，进⽔管⼝的最低点⾼出溢流边缘的⾼度应等于进⽔管管径，但最⼩不应⼩于100mm，最⼤不应⼤于150mm。

高位水箱工作原理
高位水箱是一种常见的水力传动装置，用于提供压力给上方的水系统。

其工作原理如下：
1.水箱位置较高：高位水箱通常安装在房屋屋顶或高出地面的
地方。

由于水箱位置较高，自然形成一个压力差，使水可以自由流向较低处。

2.重力原理：根据物体下落的重力原理，水从高处向低处流动
时会产生一定的压力。

在高位水箱中装满水后，由于重力作用，水在管道中自然下降，从而产生了一定的压力。

3.压力传递：在高位水箱下方连接着一根向下的管道，管道底
部连接着需要供水的器具或设备。

当器具或设备打开时，管道中的水会流动，并且受到高位水箱中水的压力作用。

4.供水稳定性：由于高位水箱的位置较高，使得供水更加稳定。

即使供水器具或设备同时打开，高位水箱仍能保持一定的压力，并保持水流的稳定性。

总结起来，高位水箱的工作原理是基于重力原理，利用其自然下降的特性提供给下方的水系统一定的压力，从而实现供水的稳定性和可靠性。

高位水箱工作原理
高位水箱工作原理是通过利用液体的比重差异来实现水的自动供给和排放。

高位水箱通常安装在较高的位置，例如房屋或建筑物的顶部，以保持一定的水压。

在工作时，高位水箱会通过进水管道和供水系统相连。

当供水系统需要水的时候，会通过一个阀门打开进水管道，让水从高位水箱进入系统。

由于高位水箱处于较高的位置，水会根据重力原理自动流入系统，从而提供水源。

当供水系统不需要水时，阀门会关闭进水管道，断开水源的供给。

此时，系统中可能还存在一定的水量。

为了防止水反流和保持供水质量，高位水箱还配备了一个排水管道。

当供水系统中的水消耗完毕或需要排空水时，会打开排水管道上的阀门。

水会通过排水管道从高位水箱中流出，直到水箱中的水量达到一定的下限。

通过这样的工作原理，高位水箱能够保持系统中的水量稳定，并根据需要自动进行供给或排空水。

它的优点是操作简单、无需额外的能源供给，并能够在缺水或断电的情况下保持系统供水。

【精选文档】高层建筑的供水方式高层建筑的供水方式高层建筑的供水方式基本上可区分为两大类，即重力给水及压力供水系统。

(1)重力供水系统。

在给水系统的最高处设高位水箱，水泵将水供应水箱，水箱再靠重力流向给水管网，进行配水，供各用水设施的用水。

重力式供水能够有以下几种给水方式：1)串连式给水方式。

水泵向第一区水箱供水，该水箱除负责向本区管网配水外，还要作为上层各区提高泵的吸水池与贮水池。

2)并联给水方式。

这类给水方式是将各供水区的水泵集中设于地下室，各水泵从储水池向各自的供水区的水箱送水，再由各区的水箱向本区的管网供水。

3)单管给水方式。

该种给水方式又可分为以下三种状况：a.单管减压水箱串连给水。

水泵将水由储水池送到最高处的水箱，再逐级向下一区的高位水箱给水，形成减压水箱串连给水。

b.单管并联水箱减压给水。

水泵从储水也同时向各供水区供水，关于不一样高度的水箱其进水管上设不一样的减压阀，这样水箱是并联于单位水管上的。

【精选文档】c. 单管减压阀串连给水。

水泵从储水池直接将水送到最顶层的水箱，由水箱向各个供水区供水，区与区之间设减压阀。

(2)压力供水系统压力给水有以下几种方式：1)气压给水。

用气压罐取代高位水箱，能够将气压罐设在建筑基层，减少荷载，节俭楼层面积，抗衡震有益。

2)水泵直接给水方式。

水泵直接给水有三种门路：a. 变频调速泵供水。

各供水区自已采纳水泵自行直接供水，为适适用水量变化和与之相联的杨程变化采纳自动控制变频调速泵。

b. 多泵并联供水。

同一个供水区内，为适应用水量和相应的水压变化，设置多台泵，在不一样的状况下进行水泵切换。

c. 水泵减压给水方式。

全部各区共同一组水泵，水压以最高区为准，其余各区设减压阀减压后供水。

《建筑设备工程》知识要点及练习题（二）一、填空题1.给水水源可分为地面水源和地下水源两大类。

一般城市应选取地面水源。

2.室外给水系统的组成可分为取水工程、净水工程和配水工程三部分。

3.给水管网的布置形式，根据城市规划、用户分布及对用水的要求等，有树枝状管网和环状管网。

一般城市建设初期采用树状网，市中心地区逐步发展成为环状网。

4.根据排水的来源和性质，排水可分为三类，即排除生活污水、工业废水和降水。

5.自来水的净化工艺流程主要包括混合与絮凝、沉淀与澄清和过滤消毒三部分。

6.排水系统制式一般分为合流制和分流制两种，现在多采用分流制。

7.现代污水处理技术，按作用原理可分为物理、化学和生物三种。

8.目前，最常用的使用最广泛的消毒剂是氯气。

9.室内给水系统按用途基本上可分为生活给水、生产给水和消防给水三类。

10.按建筑物层数估算室内给水管网所福的最小压力值的规律是l层建筑物管网压力至少为100Kpa, 2层所需最小压力为120 Kpa，2层以上每增加一个楼层压力应附加40 Kpa。

11.设计室内给水系统时，按照水平配水干管的敷设位置，可以布置成下行上给式，上行下给式和环状式三种方式。

12.室内给水管道的敷设根据建筑物的性质及要求，可以分为明装和暗装两种。

13.管径小于或等于50mm时，宜采用截止阀；管径大于50mm时，宜采用闸阀或碟阀。

14.水表结点是由水表、止回阀和放水阀等组成的水表井。

15.管网的水头损失为各管道的沿程损失和局部损失之和。

16.给排水系统常用管材有钢管、铸铁管、铜管、塑料管和铝塑、钢塑复合管。

17.钢管连接方法有丝扣连接、焊接、沟槽管箍连接以及法兰连接四种。

18.水表选择包括两个方面的内容，即类型的选择和口径的选择。

19.水表类型的选择主要考虑通过水表的最大流量、最小流量、经常流量及安装水表的管道直径等因素。

20.水表的口径选择以设计秒流量选定水表的额定流量以平均小时流量的6%-8%校核流量。
