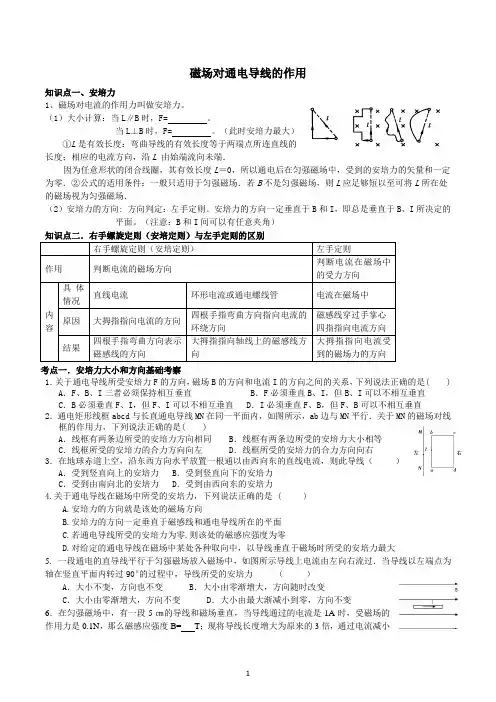

磁场对通电导线的作用知识点一、安培力1、磁场对电流的作用力叫做安培力。
(1)大小计算:当L∥B时,F= 。
当L ⊥B时,F= 。
(此时安培力最大)①L是有效长度:弯曲导线的有效长度等于两端点所连直线的长度;相应的电流方向,沿L 由始端流向未端.因为任意形状的闭合线圈,其有效长度L=0,所以通电后在匀强磁场中,受到的安培力的矢量和一定为零.②公式的适用条件:一般只适用于匀强磁场.若B不是匀强磁场,则L应足够短以至可将L所在处的磁场视为匀强磁场.(2)安培力的方向: 方向判定:左手定则。
安培力的方向一定垂直于B和I,即总是垂直于B、I所决定的平面。
(注意:B和I间可以有任意夹角)知识点二.右手螺旋定则(安培定则)与左手定则的区别右手螺旋定则(安培定则)左手定则作用判断电流的磁场方向判断电流在磁场中的受力方向内容具体情况直线电流环形电流或通电螺线管电流在磁场中原因大拇指指向电流的方向四根手指弯曲方向指向电流的环绕方向磁感线穿过手掌心四指指向电流方向结果四根手指弯曲方向表示磁感线的方向大拇指指向轴线上的磁感线方向大拇指指向电流受到的磁场力的方向考点一.安培力大小和方向基础考察1.关于通电导线所受安培力F的方向,磁场B的方向和电流I的方向之间的关系,下列说法正确的是( ) A.F、B、I三者必须保持相互垂直B.F必须垂直B、I,但B、I可以不相互垂直C.B必须垂直F、I,但F、I可以不相互垂直 D.I必须垂直F、B,但F、B可以不相互垂直2.通电矩形线框abcd与长直通电导线MN在同一平面内,如图所示,ab边与MN平行.关于MN的磁场对线框的作用力,下列说法正确的是( )A.线框有两条边所受的安培力方向相同 B.线框有两条边所受的安培力大小相等C.线框所受的安培力的合力方向向左 D.线框所受的安培力的合力方向向右3.在地球赤道上空,沿东西方向水平放置一根通以由西向东的直线电流,则此导线()A.受到竖直向上的安培力 B.受到竖直向下的安培力C.受到由南向北的安培力 D.受到由西向东的安培力4.关于通电导线在磁场中所受的安培力,下列说法正确的是 ( )A.安培力的方向就是该处的磁场方向B.安培力的方向一定垂直于磁感线和通电导线所在的平面C.若通电导线所受的安培力为零.则该处的磁感应强度为零D.对给定的通电导线在磁场中某处各种取向中,以导线垂直于磁场时所受的安培力最大5. 一段通电的直导线平行于匀强磁场放入磁场中,如图所示导线上电流由左向右流过.当导线以左端点为轴在竖直平面内转过900的过程中,导线所受的安培力()A.大小不变,方向也不变 B.大小由零渐增大,方向随时改变C.大小由零渐增大,方向不变 D.大小由最大渐减小到零,方向不变6.在匀强磁场中,有一段5㎝的导线和磁场垂直,当导线通过的电流是1A时,受磁场的作用力是0.1N,那么磁感应强度B= T;现将导线长度增大为原来的3倍,通过电流减小为原来的一半,那么磁感应强度B= T,导线受到的安培力F= N。
通电导线在磁场中受到的力一、安培力的方向1.安培力:通电导线在磁场中受的力。
2.左手定则:伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内;让磁感线从掌心进入,并使四指指向电流的方向,这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。
3.安培力方向与磁场方向、电流方向的关系:F ⊥B ,F ⊥I ,即F 垂直于B 和I 所决定的平面。
二、安培力的大小1.垂直于磁场B 放置、长为L 的通电导线,当通过的电流为I 时,所受安培力为F =ILB 。
2.当磁感应强度B 的方向与导线方向成θ角时,公式F =ILB sin_θ。
1.安培力方向的特点(1)当电流方向跟磁场方向垂直时,安培力的方向、磁场方向和电流方向两两相互垂直。
应用左手定则判断时,磁感线从掌心垂直进入,拇指、其余四指和磁感线三者两两垂直。
(2)当电流方向跟磁场方向不垂直时,安培力的方向仍垂直于电流方向,也垂直于磁场方向。
应用左手定则判断时,拇指与四指、拇指与磁感线均垂直,但磁感线与四指不垂直。
1.(多选)如图所示,F 是磁场对通电直导线的作用力,其中正确的示意图是( )2、在赤道上空,水平放置一根通以由西向东的电流的直导线,则此导线( )A .受到竖直向上的安培力B .受到竖直向下的安培力C1.同一通电导线,按不同方式放在同一磁场中,受力情况不同,如图3-4-4所示。
图3-4-4(1)如图甲,通电导线与磁场方向垂直,此时安培力最大,F =ILB 。
(2)如图乙,通电导线与磁场方向平行,此时安培力最小,F =0。
(3)如图丙,通电导线与磁场方向成θ角,此时可以分解磁感应强度,如图丁所示,于是有安培力大小为F =ILB sin θ,这是一般情况下安培力的表达式。
2.对安培力的说明(1)F =ILB sin θ适用于匀强磁场中的通电直导线,求弯曲导线在匀强磁场中所受安培力时,L 为有效长度,即导线两端点所连直线的长度,相应的电流方向沿L 由始端流向末端,如图3-4-5所示。

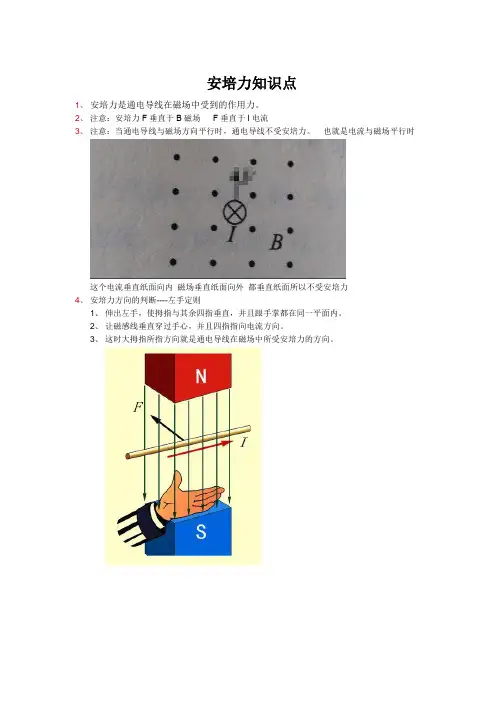

安培力知识点
1、安培力是通电导线在磁场中受到的作用力。
2、注意:安培力F垂直于B磁场F垂直于I电流
3、注意:当通电导线与磁场方向平行时,通电导线不受安培力。
也就是电流与磁场平行时
这个电流垂直纸面向内磁场垂直纸面向外都垂直纸面所以不受安培力
4、安培力方向的判断----左手定则
1、伸出左手,使拇指与其余四指垂直,并且跟手掌都在同一平面内。
2、让磁感线垂直穿过手心,并且四指指向电流方向。
3、这时大拇指所指方向就是通电导线在磁场中所受安培力的方向。
4、两条平行导线通上电流:同向电流相互吸引,反向电流相互排斥。
5、安培力的大小
F=BILsinθθ表示导线中电流方向与磁场方向之间的夹角。

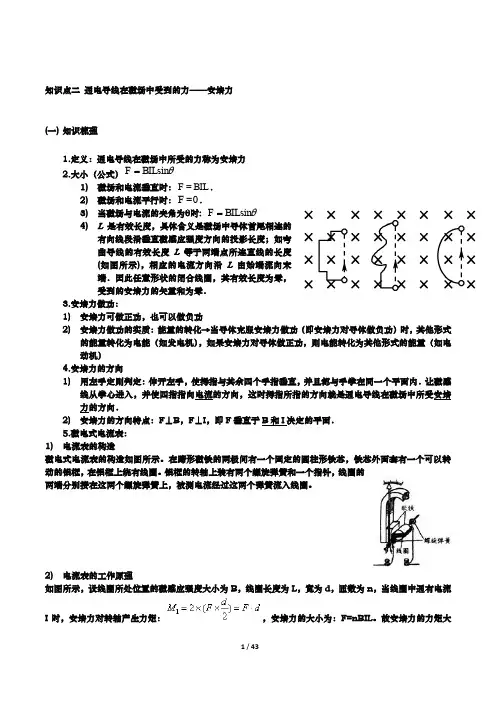

知识点二 通电导线在磁场中受到的力——安培力(一) 知识梳理1.定义:通电导线在磁场中所受的力称为安培力2.大小(公式)F BILsin θ=1) 磁场和电流垂直时:F BIL =.2) 磁场和电流平行时:0F =.3) 当磁场与电流的夹角为θ时: F BILsin θ=4) L 是有效长度,具体含义是磁场中导体首尾相连的有向线段沿垂直磁感应强度方向的投影长度;如弯曲导线的有效长度L 等于两端点所连直线的长度(如图所示),相应的电流方向沿L 由始端流向末端.因此任意形状的闭合线圈,其有效长度为零,受到的安培力的矢量和为零.3.安培力做功:1) 安培力可做正功,也可以做负功2) 安培力做功的实质:能量的转化→当导体克服安培力做功(即安培力对导体做负功)时,其他形式的能量转化为电能(如发电机),如果安培力对导体做正功,则电能转化为其他形式的能量(如电动机)4.安培力的方向1) 用左手定则判定:伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内.让磁感线从掌心进入,并使四指指向电流的方向,这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.2) 安培力的方向特点:F⊥B,F⊥I,即F 垂直于B 和I 决定的平面.5.磁电式电流表:1) 电流表的构造磁电式电流表的构造如图所示。
在蹄形磁铁的两极间有一个固定的圆柱形铁芯,铁芯外面套有一个可以转动的铝框,在铝框上绕有线圈。
铝框的转轴上装有两个螺旋弹簧和一个指针,线圈的两端分别接在这两个螺旋弹簧上,被测电流经过这两个弹簧流入线圈。
2) 电流表的工作原理如图所示,设线圈所处位置的磁感应强度大小为B ,线圈长度为L ,宽为d ,匝数为n ,当线圈中通有电流I 时,安培力对转轴产生力矩:,安培力的大小为:F=nBIL 。
故安培力的力矩大小为M1=nBILd。
当线圈发生转动时,不论通过电线圈转到什么位置,它的平面都跟磁感线平行,安培力的力矩不变。
当线圈转过角时,这时指针偏角为角,两弹簧产生阻碍线圈转动的扭转力矩为M2,对线圈,根据力矩平衡有M1=M2。

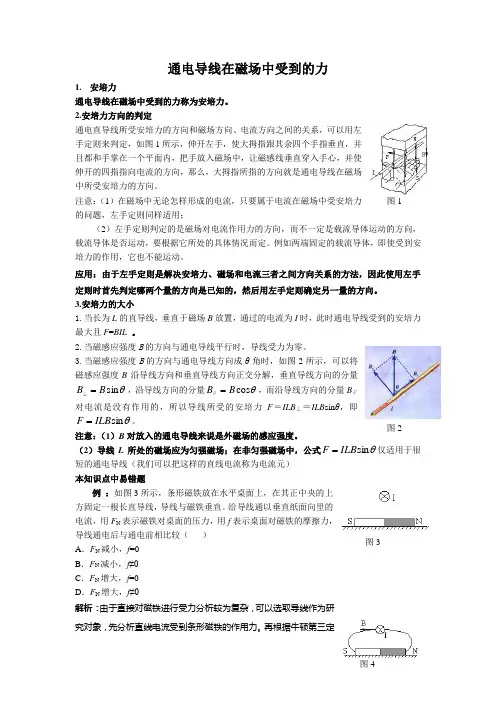

通电导线在磁场中受到的力1. 安培力通电导线在磁场中受到的力称为安培力。
2.安培力方向的判定通电直导线所受安培力的方向和磁场方向、电流方向之间的关系,可以用左手定则来判定,如图1所示,伸开左手,使大拇指跟其余四个手指垂直,并且都和手掌在一个平面内,把手放入磁场中,让磁感线垂直穿入手心,并使伸开的四指指向电流的方向,那么,大拇指所指的方向就是通电导线在磁场中所受安培力的方向。
注意:(1)在磁场中无论怎样形成的电流,只要属于电流在磁场中受安培力的问题,左手定则同样适用;(2)左手定则判定的是磁场对电流作用力的方向,而不一定是载流导体运动的方向,载流导体是否运动,要根据它所处的具体情况而定。
例如两端固定的载流导体,即使受到安培力的作用,它也不能运动。
应用:由于左手定则是解决安培力、磁场和电流三者之间方向关系的方法,因此使用左手定则时首先判定哪两个量的方向是已知的,然后用左手定则确定另一量的方向。
3.安培力的大小1.当长为L 的直导线,垂直于磁场B 放置,通过的电流为I 时,此时通电导线受到的安培力最大且F =BIL 。
2.当磁感应强度B 的方向与通电导线平行时,导线受力为零。
3.当磁感应强度B 的方向与通电导线方向成θ角时,如图2所示,可以将磁感应强度B 沿导线方向和垂直导线方向正交分解,垂直导线方向的分量θsin B B =⊥,沿导线方向的分量θcos //B B =,而沿导线方向的分量B ∥对电流是没有作用的,所以导线所受的安培力F =ILB ⊥=ILB sin θ,即θsin ILB F =。
注意:(1)B 对放入的通电导线来说是外磁场的感应强度。
(2)导线L 所处的磁场应为匀强磁场;在非匀强磁场中,公式θsin ILB F =仅适用于很短的通电导线(我们可以把这样的直线电流称为电流元)本知识点中易错题例 :如图3所示,条形磁铁放在水平桌面上,在其正中央的上方固定一根长直导线,导线与磁铁垂直。
给导线通以垂直纸面向里的电流,用F N 表示磁铁对桌面的压力,用f 表示桌面对磁铁的摩擦力,导线通电后与通电前相比较( )A .F N 减小,f =0B .F N 减小,f ≠0C .F N 增大,f =0D .F N 增大,f ≠0 解析:由于直接对磁铁进行受力分析较为复杂,可以选取导线作为研究对象,先分析直线电流受到条形磁铁的作用力。
