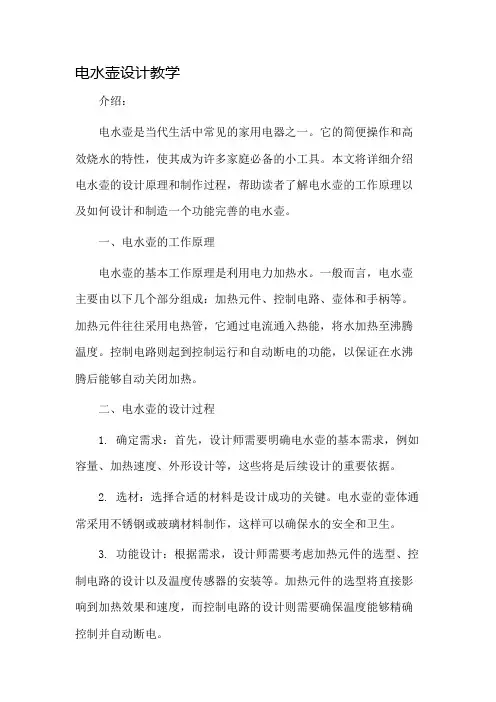

电水壶设计教学介绍：电水壶是当代生活中常见的家用电器之一。
它的简便操作和高效烧水的特性，使其成为许多家庭必备的小工具。
本文将详细介绍电水壶的设计原理和制作过程，帮助读者了解电水壶的工作原理以及如何设计和制造一个功能完善的电水壶。
一、电水壶的工作原理电水壶的基本工作原理是利用电力加热水。
一般而言，电水壶主要由以下几个部分组成：加热元件、控制电路、壶体和手柄等。
加热元件往往采用电热管，它通过电流通入热能，将水加热至沸腾温度。
控制电路则起到控制运行和自动断电的功能，以保证在水沸腾后能够自动关闭加热。
二、电水壶的设计过程1. 确定需求：首先，设计师需要明确电水壶的基本需求，例如容量、加热速度、外形设计等，这些将是后续设计的重要依据。
2. 选材：选择合适的材料是设计成功的关键。
电水壶的壶体通常采用不锈钢或玻璃材料制作，这样可以确保水的安全和卫生。
3. 功能设计：根据需求，设计师需要考虑加热元件的选型、控制电路的设计以及温度传感器的安装等。
加热元件的选型将直接影响到加热效果和速度，而控制电路的设计则需要确保温度能够精确控制并自动断电。
4. 结构设计：在电水壶的结构设计中，需要考虑壶盖的开闭方式、手柄的舒适度和壶身的稳定性。
同时，设计师还需要注意安全性和易清洁性，确保电水壶在使用过程中不会带来不必要的风险。
5. 增加附加功能：根据用户需求和市场需求，设计师可以考虑添加一些附加功能，比如保温功能、温度调节功能或自动关机功能等。
这些功能能够进一步提升电水壶的实用性和用户体验。
6. 制造过程：制造一个电水壶涉及到多个工序，包括模具制作、注塑、组装和质量检测等。
设计师需要与制造工厂紧密合作，确保电水壶的设计能够顺利转化为实际产品。
三、电水壶的市场前景由于生活节奏加快，许多人更加注重时间效率和便捷性。
电水壶的出现满足了人们的需求，成为现代家庭不可或缺的小工具。
随着科技的不断发展，电水壶的功能也在不断升级，比如远程控制、智能化等。

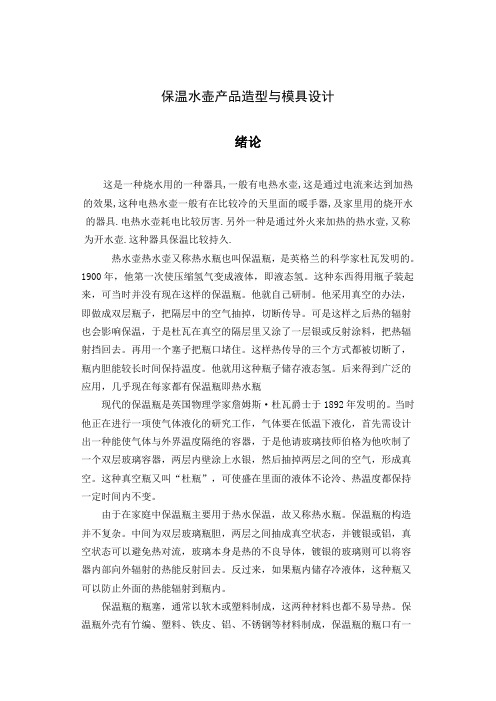

保温水壶产品造型与模具设计绪论这是一种烧水用的一种器具,一般有电热水壶,这是通过电流来达到加热 的效果,这种电热水壶一般有在比较冷的天里面的暖手器,及家里用的烧开水 的器具.电热水壶耗电比较厉害.另外一种是通过外火来加热的热水壹,又称 为开水壶.这种器具保温比较持久.热水壶热水壶又称热水瓶也叫保温瓶，是英格兰的科学家杜瓦发明的。
1900年，他第一次使压缩氢气变成液体，即液态氢。
这种东西得用瓶子装起 来，可当时并没有现在这样的保温瓶。
他就自己研制。
他采用真空的办法， 即做成双层瓶子，把隔层中的空气抽掉，切断传导。
可是这样之后热的辐射 也会影响保温，于是杜瓦在真空的隔层里又涂了一层银或反射涂料，把热辐 射挡回去。
再用一个塞子把瓶口堵住。
这样热传导的三个方式都被切断了， 瓶内胆能较长时间保持温度。
他就用这种瓶子储存液态氢。
后来得到广泛的 应用，几乎现在每家都有保温瓶即热水瓶现代的保温瓶是英国物理学家詹姆斯·杜瓦爵士于1892年发明的。
当时 他正在进行一项使气体液化的研究工作，气体要在低温下液化，首先需设计 出一种能使气体与外界温度隔绝的容器，于是他请玻璃技师伯格为他吹制了 一个双层玻璃容器，两层内壁涂上水银，然后抽掉两层之间的空气，形成真 空。
这种真空瓶又叫“杜瓶”，可使盛在里面的液体不论泠、热温度都保持 一定时间内不变。
由于在家庭中保温瓶主要用于热水保温，故又称热水瓶。
保温瓶的构造 并不复杂。
中间为双层玻璃瓶胆，两层之间抽成真空状态，并镀银或铝，真 空状态可以避免热对流，玻璃本身是热的不良导体，镀银的玻璃则可以将容 器内部向外辐射的热能反射回去。
反过来，如果瓶内储存冷液体，这种瓶又 可以防止外面的热能辐射到瓶内。
保温瓶的瓶塞，通常以软木或塑料制成，这两种材料也都不易导热。
保 温瓶外壳有竹编、塑料、铁皮、铝、不锈钢等材料制成，保温瓶的瓶口有一橡胶垫圈，瓶底有一碗形橡胶垫座，这些都是为了固定玻璃胆用，以防与外 壳碰撞。

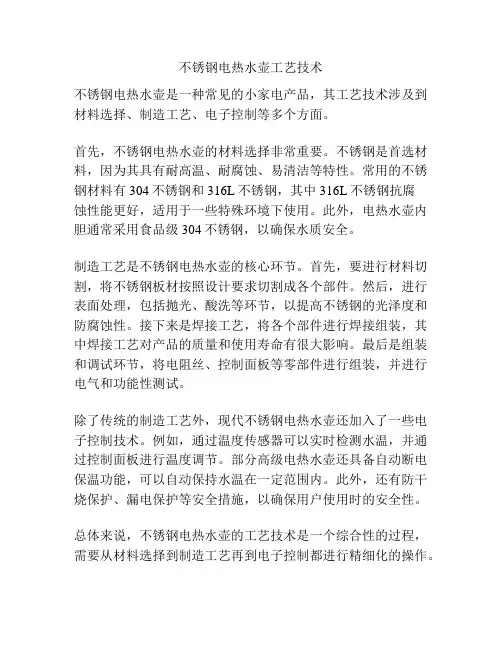

不锈钢电热水壶工艺技术
不锈钢电热水壶是一种常见的小家电产品，其工艺技术涉及到材料选择、制造工艺、电子控制等多个方面。
首先，不锈钢电热水壶的材料选择非常重要。
不锈钢是首选材料，因为其具有耐高温、耐腐蚀、易清洁等特性。
常用的不锈钢材料有304不锈钢和316L不锈钢，其中316L不锈钢抗腐
蚀性能更好，适用于一些特殊环境下使用。
此外，电热水壶内胆通常采用食品级304不锈钢，以确保水质安全。
制造工艺是不锈钢电热水壶的核心环节。
首先，要进行材料切割，将不锈钢板材按照设计要求切割成各个部件。
然后，进行表面处理，包括抛光、酸洗等环节，以提高不锈钢的光泽度和防腐蚀性。
接下来是焊接工艺，将各个部件进行焊接组装，其中焊接工艺对产品的质量和使用寿命有很大影响。
最后是组装和调试环节，将电阻丝、控制面板等零部件进行组装，并进行电气和功能性测试。
除了传统的制造工艺外，现代不锈钢电热水壶还加入了一些电子控制技术。
例如，通过温度传感器可以实时检测水温，并通过控制面板进行温度调节。
部分高级电热水壶还具备自动断电保温功能，可以自动保持水温在一定范围内。
此外，还有防干烧保护、漏电保护等安全措施，以确保用户使用时的安全性。
总体来说，不锈钢电热水壶的工艺技术是一个综合性的过程，需要从材料选择到制造工艺再到电子控制都进行精细化的操作。
随着技术的不断进步，不锈钢电热水壶的性能和质量也得到了大幅提升，为用户提供更加方便、安全的使用体验。
一、电热水壶的特点这种热水壶小巧玲珑、方便携带、占空间位置小，壶体与电源分体结构，烧水时接通电源，水沸时自动断电，操作安全。
采用大功率加热，加热速度快，烧开一壶水只需4～5分钟，具有自动控温，水开后自动断电功能，并设置防干烧、超温双重保护。
二、电热水壶的基本结构BD-15型电热水壶结构如图1所示，主要由壶体、电源连接器、发热器、蒸汽感应控制器和防干烧温控器等零部件组成。
l、壶体装水容量1．8L用耐高温塑料制成。
按壶盖按钮，可以打开壶盖。
水位窗印有最低水位MIN、最高水位若MAX，注水多少一目了然。
提手上端装有指示灯，亮红光表示通电加热．熄灭表示水已烧开。
提手下端装有开／关按键，按下按键自动烧水，水烧开后，按键自动复位。
2．电源连接器由接电底板、接电插座和电源线等组成。
壶体插入接电插座自动通电，拿起壶体自动断电，使用安全。
3，发热器是烧水热源，其结构如图2所示。
它主要由不锈钢电热管、连接端盖、底座和接电插头等组成。
发热器功率1500W，用Φ8mm不锈钢电热管制成，两引脚通过底座的触点与接电插头连接，同时电热管的中点(即发热温度最高点)与连接端盖焊成一体，用于防干烧传递热量。
发热器底座内部装置防干烧温控器，上方装置蒸汽感应控制器。
发热器自成电源回路。
4，蒸汽感应控制器其作用是水烧开后自动断电，结构如图3所示。
它主要由热双金属片、动静触点、弹簧片、摆动架和按键等组成。
蒸汽感应控制器装在发热器插口上，感温部分正对蒸汽管。
热双金属片(型号：ISC-108SP)由热膨胀系数不同的两种金属片轧制成片状，其中一片膨胀系数较大，而另一片较小。
控制器末按下按键时(如图3a)，摆动架的触杆压住动触片，动静触点呈断开状态。
按下按键后(如图3b)，摆动架动作，热双金属片受压通过支点1往右摆，与此同时，触杆离开动触片，动静触点呈闭合状态，接通电源，发热器发热。
热双金属片感温后，热膨胀系数大的伸长多，使双金属片向热膨胀系数小的那面弯曲．如图3b的弧形虚线所示。
电热水壶工作原理及结构Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT电热水壶工作原理及结构电水壶的种类较多，按其性能的不同，可分为有温度控制器的自动式电水壶和没有温度控制器的普通式电水壶。
按发热器形式和安装位置的不同，又可分为电热管直接浸入式电水壶和云母片式电热器底部安装式电水壶。
电水壶主要由壶体、壶嘴、壶盖、发热器和手柄等组成，如图所示。
壶体、壶嘴、壶盖一般用铝拉伸而成，手柄用耐热塑料制成。
电热器是钢管或不锈钢管弯成圆形，表面经过电镀处理。
管内装有螺旋状电热丝，电热丝与金属管之间填充导热和绝缘性能好的氧化镁粉。
电热器安装在壶的底部，两引出线空过壶壁出于壶外，用螺母紧固。
在电热器与壶壁之间加有耐热的橡胶垫片，使壶密封不漏水。
自动式电水壶的结构与普通电水壶的结构差不多，不同的是多了一个温度自动控制装置，水开后能自动跳闸，切断。
2.电水壶的维修电水壶的维修如图所示。
(1)接上后发热器不发热不发热的原因:①热感应体上有水垢，不能正确反映壶内的温度。
②温控元件损坏。
③恒温器的调节螺钉位置不对。
处理方法;①换上丝。
②修正插头、插座的触片，或更换新品;接好所断的电源线。
③更换新的发热器。
④用细砂纸将触头打磨光滑。
重新调整弹簧片。
(2)自动失灵，不能自动关电不能自动关电的原因:①热感应体上有水垢，不能正确反映壶内的温度。
②温控元件损坏。
③恒温器的调节螺钉位置不对。
处理方法:①清除感应体上的水垢。
②更换温控元件。
③重新调整螺钉的位置。
(3)漏水漏水的原因:①发热器与壶体接口松动。
②壶体与发热器之间的橡胶垫圈损坏。
③壶体腐蚀损坏严重。
处理方法:①重新紧固接口。
②更换橡胶垫圈。
③更换壶体。
(4)漏电漏电的原因:①发热器封口绝缘性能降低。
②发热器插座绝缘性能下降或有导电异物。
处理方法:①重新封口或更换发热器。
②更换插座或清除异电异物。
(5)短路短路原因:①发热器与壶体之间的橡胶圈损坏，两引出线短路。

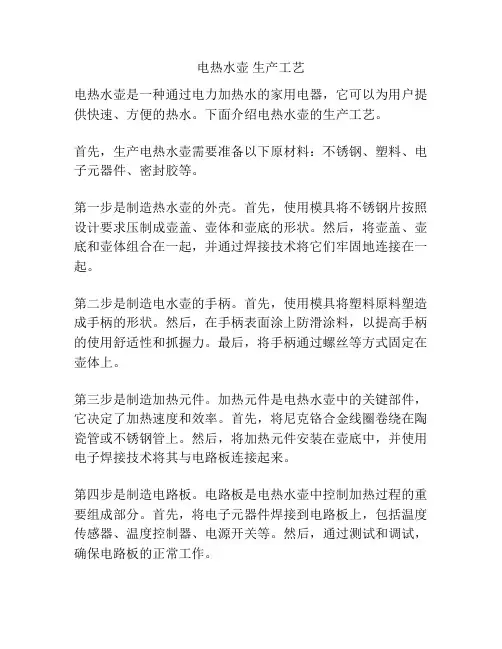

电热水壶生产工艺电热水壶是一种通过电力加热水的家用电器，它可以为用户提供快速、方便的热水。
下面介绍电热水壶的生产工艺。
首先，生产电热水壶需要准备以下原材料：不锈钢、塑料、电子元器件、密封胶等。
第一步是制造热水壶的外壳。
首先，使用模具将不锈钢片按照设计要求压制成壶盖、壶体和壶底的形状。
然后，将壶盖、壶底和壶体组合在一起，并通过焊接技术将它们牢固地连接在一起。
第二步是制造电水壶的手柄。
首先，使用模具将塑料原料塑造成手柄的形状。
然后，在手柄表面涂上防滑涂料，以提高手柄的使用舒适性和抓握力。
最后，将手柄通过螺丝等方式固定在壶体上。
第三步是制造加热元件。
加热元件是电热水壶中的关键部件，它决定了加热速度和效率。
首先，将尼克铬合金线圈卷绕在陶瓷管或不锈钢管上。
然后，将加热元件安装在壶底中，并使用电子焊接技术将其与电路板连接起来。
第四步是制造电路板。
电路板是电热水壶中控制加热过程的重要组成部分。
首先，将电子元器件焊接到电路板上，包括温度传感器、温度控制器、电源开关等。
然后，通过测试和调试，确保电路板的正常工作。
第五步是组装和调试电热水壶。
首先，将加热元件和电路板安装到壶体中，并将壶盖、壶底、壶体固定在一起。
然后，连接电源线和电源插头，并进行安全性能测试。
最后，进行外观检查和功能测试，确保电热水壶的质量合格。
最后，经过包装和标签贴合后，电热水壶生产工艺就完成了。
生产过程中需要严格按照质量管理体系执行，确保产品的质量和安全性能达到标准要求。
同时，还应注重节能环保的设计和生产方法，以减少对环境的影响，提高产品的竞争力。
电热水壶结构设计和原理电热水壶是一种利用电能加热水的家用电器。
它主要由电源线、电源开关、热水壶体、热水壶底座、加热元件、温控装置、热水壶盖、出水口、水位传感器等组成。
首先，电热水壶的工作原理是通过电源线将电能输入电热水壶中，经过热水壶底座的电源开关接通电路。
当用户打开电源开关后，电流会通过加热元件并将其加热，加热元件一般采用的是金属发热管。
发热管的两端与电加热线紧密贴合，电加热线上带有绝热层，避免电线与热水接触，确保使用安全。
当电流通过加热元件的时候，元件产生热量，将热量传递给热水，并使热水的温度增加。
其次，电热水壶的结构设计主要包括热水壶体、热水壶底座、热水壶盖、出水口、水位传感器等。
热水壶体是装载水的容器，其材质一般采用不锈钢。
不锈钢具有优异的耐腐蚀性能，不易生锈，保证热水的健康和安全。
热水壶体表面一般有水位刻度，可以清晰地看到水的水平线，方便用户了解热水壶中的水位情况。
热水壶底座是支撑和供电的装置，一般由塑料制成。
它是电热水壶的稳定支撑点，并且有电源按钮，用来控制电流的通断，以及承载电源线，将电能输入电热水壶中。
热水壶盖是用来覆盖热水壶体的部分，一般由塑料材质制成。
盖子上通常有一个按下式的按钮，用于打开和关闭热水壶的出水口。
在关闭的状态下，热水壶盖能够有效地保持热水的温度，避免热量散失。
出水口是热水流出的通道，它通常位于热水壶的侧面，并配有专门的防烫设计，避免用户在倒水时烫伤。
一些高端电热水壶还会配备滤网，用于过滤出水口中的杂质。
水位传感器用于检测热水壶中的水位情况，以避免热水壶在无水的状态下工作，从而保护热水壶的安全。
此外，热水壶还通常配备有温控装置。
温控装置是用来控制加热元件温度的装置，当热水的温度达到设定值时，温控装置会自动断开电流，避免过热。
在热水温度降低时，温控装置会再次通电，并加热热水。
这样一来，用户就可以在需要喝热水时随时得到热水。
综上所述，电热水壶通过电能进行加热，方便快捷地为人们提供热水。

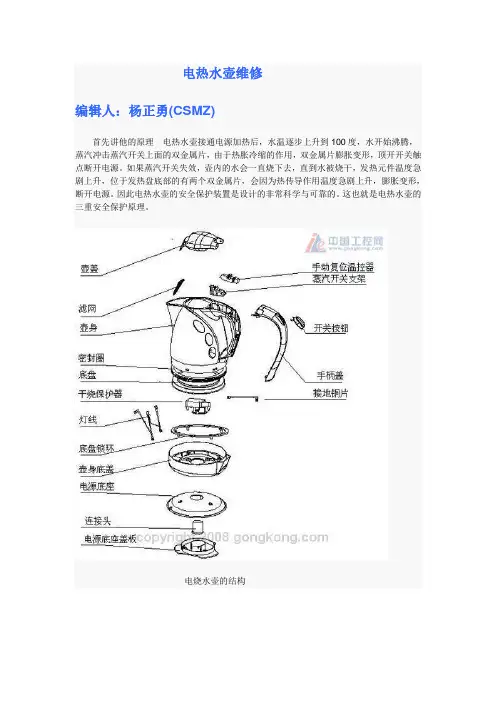

电热水壶维修编辑人：杨正勇(CSMZ)首先讲他的原理电热水壶接通电源加热后，水温逐步上升到100度，水开始沸腾，蒸汽冲击蒸汽开关上面的双金属片，由于热胀冷缩的作用，双金属片膨胀变形，顶开开关触点断开电源。
如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部的有两个双金属片，会因为热传导作用温度急剧上升，膨胀变形，断开电源。
因此电热水壶的安全保护装置是设计的非常科学与可靠的。
这也就是电热水壶的三重安全保护原理。
电烧水壶的结构一、电热水壶的工作原理是什么，为什么水开可以自动断电？电热水壶的工作原理为：利用水沸腾时产生的水蒸汽使蒸汽感温元件的双金属片变形，并利用变形通过杠杆原理推动电源开关，从而使电热水壶在水烧开后自动断电。
其断电是不可自复位的，故断电后水壶不会自动再加热。
二、电热水壶的三重安全保护装置是什么？第一重：蒸汽开关，当水沸腾后蒸汽开关会动作，使水壶断电；第二重：干烧保护，如蒸汽开关未动作，水将会一直烧下去并不断减少，当水低于最低水位或烧干时，另一温控上的双金属片会动作，使水壶断电；第三重，如以上均失去作用，随着温度升高，温控器内一塑料推杆将会熔化，使水壶断电。
三、电热水壶按照外形结构有那些分类？按结构分为直插式和旋转式。
直插式就是壶体与底座不能旋转，用发热管直接加热；旋转式是壶体与底座可以360度旋转，用发热盘加热。
目前市场常见的大多数产品为旋转式。
四、为什么有些电热水壶有香味，有香味是不是高档？有香味的电热水壶是在密封硅胶里加了芬香类的物质，所以打开盖子后会闻到一股香味，有香味表面感觉很好,但实际上对人体健康不利，所以有香味的电热水壶只是一些小品牌表面引诱消费者购买。
好的水壶应该是没有任何味道的，包括塑料味。
盛装水的塑料部分，必须是食品级塑料，而食品级塑料是没有味道的。
五、为什么电热水壶使用一段时间后加热会有噪音？是不是产品有问题呢？烧水有噪音是因为电热水壶内产生了较多的水垢，加热时会产生大量气泡，气泡在上升过程中爆开而发出响声。

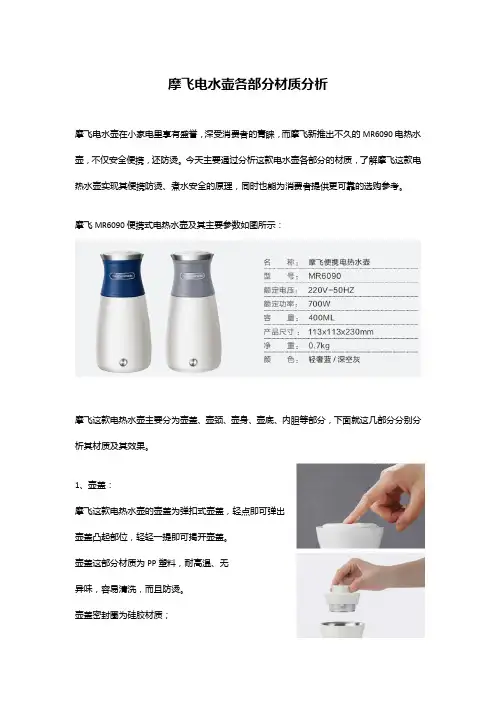

摩飞电水壶各部分材质分析摩飞电水壶在小家电里享有盛誉，深受消费者的青睐，而摩飞新推出不久的MR6090电热水壶，不仅安全便携，还防烫。
今天主要通过分析这款电水壶各部分的材质，了解摩飞这款电热水壶实现其便携防烫、煮水安全的原理，同时也能为消费者提供更可靠的选购参考。
摩飞MR6090便携式电热水壶及其主要参数如图所示：摩飞这款电热水壶主要分为壶盖、壶颈、壶身、壶底、内胆等部分，下面就这几部分分别分析其材质及其效果。
1、壶盖：摩飞这款电热水壶的壶盖为弹扣式壶盖，轻点即可弹出壶盖凸起部位，轻轻一提即可揭开壶盖。
壶盖这部分材质为PP塑料，耐高温、无异味，容易清洗，而且防烫。
壶盖密封圈为硅胶材质；具体标准为：SUS304，与壶的内胆为同一材质。
2、壶颈：摩飞电热水壶壶颈部分采用了鹅颈式线条，不仅优美高雅，还非常贴合人的手掌，更适合抓握！壶颈的材质为硅胶，硅胶不仅柔软而且防滑防烫。
3、壶身外壳：摩飞电热水壶整体壶身外壳为PP塑料材质，PP塑料就是聚丙烯，是一种无色、无臭、无毒、半透明固体物质；具有耐化学性、耐热性、电绝缘性、高强度机械性能和良好的高耐磨加工性能等，很多给婴儿用的奶瓶就是用的PP塑料。
壶身外壳的PP塑料材质不仅耐热绝缘，而且安全健康，提升了电热水壶的安全性。
4、壶体底部摩飞电热水壶底部为隐藏式底盘，底部有硅胶材质的防滑底圈，耐磨防滑。
5、内胆：内胆是热水壶最重要的部分，因为这部分直接接触水。
摩飞电热水壶内胆材质上文已经提到，是食品级304不锈钢。
304不锈钢是不锈钢中常见的一种材质，密度为7.93 g/cm³，耐高温800℃，具有加工性能好，韧性高的特点，广泛应用于食品医疗行业。
看刚才是否为食品级不锈钢主要是看其中有害元素的数值，达到国标则符合标准，如下表所示：有害元素包括了砷、镉、铅、铬、镍等五种元素，只要测试溶液中的这五种元素没有超过上表中的规定数值，就可以宣称这批材料是食品级的不锈钢了。
