解析现代公共建筑设计中的施工图设计

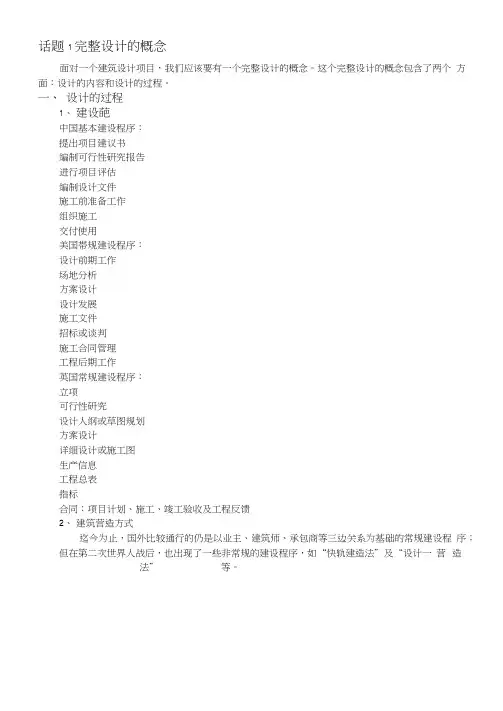

话题1完整设计的概念面对一个建筑设计项目，我们应该要有一个完整设计的概念。

这个完整设计的概念包含了两个方面：设计的内容和设计的过程。

一、设计的过程1、建设葩中国基本建设程序：提出项目建议书编制可行性研究报告进行项目评估编制设计文件施工前准备工作组织施工交付使用美国帯规建设程序：设计前期工作场地分析方案设计设计发展施工文件招标或谈判施工合同管理工程后期工作英国常规建设程序：立项可行性研究设计人纲或草图规划方案设计详细设计或施工图生产信息工程总表指标合同：项目计划、施工、竣工验收及工程反馈2、建筑营造方式迄今为止，国外比较通行的仍是以业主、建筑师、承包商等三边关系为基础的常规建设程序；但在第二次世界人战后，也出现了一些非常规的建设程序，如“快轨建造法”及“设计一营造法”等。

常规的三边关系常规的建设M图1-1常规建造法“快轨建适法”的关系“快轨建适法”的程序图-2快轨建造法“设计一营追法°的关系“设计一普造法"的忌序图1-3设计一营造法3、设计前期工作设计前期工作阶段包括：提出项目建议书、编制可行性研究报告、进行项目评估。

确定课题第一步就是确定课题。

弄清这个课题意味着作一整套决定：为谁造就场所？意象如何？谁来决定将是什么形式？什么物力、财力可供使用？期待什么形式的解决方法？建造在什么位置？一般情况下，开发的意图取决于开发商，但设计师如果有机会，就有资任阐明既定目标、提出潜在的目标供讨论，揭示新的可能性和开发商未预计到的情况，甚至还要为未来的使用者讲话。

然而，课题常常在设计师请来之前就由业主决定了。

在这种情况下，设计师至少要负责查看课题是否提得详尽、所提课题的各部分之间是否一致（充足的物力、财力、解决方法符合意向、足够大的基地等等）。

与确定课题相对应的建设程序是项目建议书阶段，它是建设项目发展周期中的最初阶段，提出一个轮廓设想，从宏观上考察项目建设的必要性。

其主要作用是国家选择建设项目的依据。

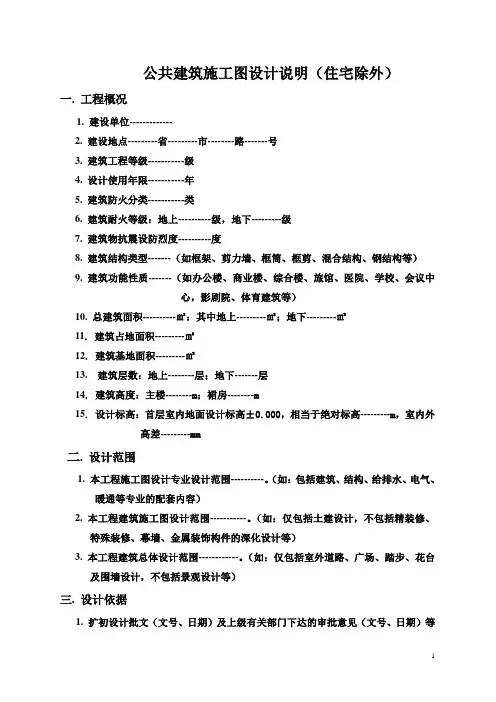

公共建筑施工图设计说明（住宅除外）一. 工程概况1. 建设单位-------------2. 建设地点---------省---------市--------路-------号3. 建筑工程等级-----------级4. 设计使用年限-----------年5. 建筑防火分类-----------类6. 建筑耐火等级：地上----------级，地下---------级7. 建筑物抗震设防烈度----------度8. 建筑结构类型-------（如框架、剪力墙、框筒、框剪、混合结构、钢结构等）9. 建筑功能性质-------（如办公楼、商业楼、综合楼、旅馆、医院、学校、会议中心，影剧院、体育建筑等）10. 总建筑面积----------㎡：其中地上---------㎡；地下---------㎡11. 建筑占地面积---------㎡12. 建筑基地面积---------㎡13. 建筑层数：地上--------层；地下-------层14. 建筑高度：主楼--------m；裙房--------m15. 设计标高：首层室内地面设计标高±0.000，相当于绝对标高---------m，室内外高差---------mm二. 设计范围1. 本工程施工图设计专业设计范围----------。

（如：包括建筑、结构、给排水、电气、暖通等专业的配套内容）2. 本工程建筑施工图设计范围-----------。

（如：仅包括土建设计，不包括精装修、特殊装修、幕墙、金属装饰构件的深化设计等）3. 本工程建筑总体设计范围------------。

（如：仅包括室外道路、广场、踏步、花台及围墙设计，不包括景观设计等）三. 设计依据1. 扩初设计批文（文号、日期）及上级有关部门下达的审批意见（文号、日期）等2. 规划部门提供的红线图、地形图3. 相关的国家及地区的规范、规定、技术措施等如：《民用建筑设计通则》GB 50352《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《无障碍设施设计标准》DGJ08-103-2003 J10264-2003（上海市规范）……..四. 标注说明除标高及总平面图中的尺寸以米（m）为单位外，其他图纸的尺寸均以毫米（mm）为单位。

建筑施工图审查与设计中的相关问题探析摘要：围绕着施工图设计与审查的要点，探究当前施工图设计与审查工作中的主要问题，针对施工图设计的一般流程与审查科学方法，形成完善的施工图审查与设计管理体系，解决施工图设计中的问题。

关键词：施工图，审查，设计，改善策略引言现代建筑工程质量与规模的不断扩大，要求建筑工程施工图全面提高精细化水平，能够在符合国家相关规定标准的基础上，保证建筑施工图的环保性、独特性、安全性和审美性，能够在无障碍设计的基础上提高施工质量。

1 建筑施工图在设计中的问题1.1不合理环节较多建筑工程施工图在设计中多存在一些制图不合理的现象。

有些设计单位在施工图设计上存在着粗心大意或者缺乏实地调研问题，往往没能根据实际情况进行施工图的设计工作，或者存在着施工图的制图标准不符合规范的问题。

还有的施工图的细节与建筑工程文件有出入，图纸没能按照国家的有关建筑要求进行设计，建筑面积与实际面积不符，导致建筑面积与实际面积存在的误差较大。

或者在平面图中没能给出合理的示意，以及存在着建筑剖面图剖切位置不合理的问题。

还有的缺少组合示意图，没能发挥施工图设计的实用价值。

1.2节能设计的问题节能设计应当从节能技术的角度出发，有些建筑工程施工图设计人员对建筑节能技术的关注不足，没能重视新技术的应用要点，以及没能按照国家的相关规定对节能环节进行设计。

首先，节能设计内容与节能计算的内容要求不符。

有的施工图在节能门窗、外墙保温材料的造型与计算方面存在错误，往往施工图的计算与实际情况出入较大，在计算的过程中存在着修正系数取值不当，没能按照相关规定标准进行有效设计的问题。

其次，还有的设计规定不达标，施工图的设计与实际需要不统一。

例如，存在着建筑物的遮阳与热阻性系数超标，不满足屋面与墙体热阻需要问题。

第三，还有的建筑施工图的节能设计深度不够，在设计过程中没能考虑实际问题，例如存在着冷墙设计节点的现象。

1.3消防设计的问题消防是施工图设计的重要组成部分，消防设计涉及的内容相对较多，设计工作也较为繁琐，施工图设计人员往往没能抓住消防设计的细节，因此常存在低级错误现象。

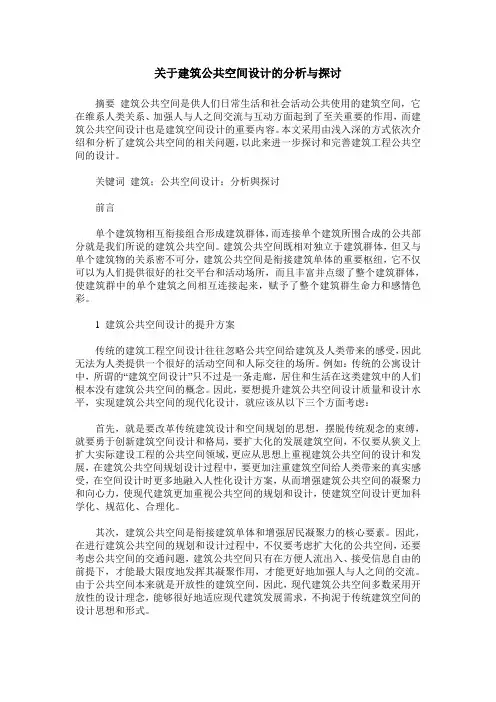

关于建筑公共空间设计的分析与探讨摘要建筑公共空间是供人们日常生活和社会活动公共使用的建筑空间，它在维系人类关系、加强人与人之间交流与互动方面起到了至关重要的作用，而建筑公共空间设计也是建筑空间设计的重要内容。

本文采用由浅入深的方式依次介绍和分析了建筑公共空间的相关问题，以此来进一步探讨和完善建筑工程公共空间的设计。

关键词建筑；公共空间设计；分析與探讨前言单个建筑物相互衔接组合形成建筑群体，而连接单个建筑所围合成的公共部分就是我们所说的建筑公共空间。

建筑公共空间既相对独立于建筑群体，但又与单个建筑物的关系密不可分，建筑公共空间是衔接建筑单体的重要枢纽，它不仅可以为人们提供很好的社交平台和活动场所，而且丰富并点缀了整个建筑群体，使建筑群中的单个建筑之间相互连接起来，赋予了整个建筑群生命力和感情色彩。

1 建筑公共空间设计的提升方案传统的建筑工程空间设计往往忽略公共空间给建筑及人类带来的感受，因此无法为人类提供一个很好的活动空间和人际交往的场所。

例如：传统的公寓设计中，所谓的“建筑空间设计”只不过是一条走廊，居住和生活在这类建筑中的人们根本没有建筑公共空间的概念。

因此，要想提升建筑公共空间设计质量和设计水平，实现建筑公共空间的现代化设计，就应该从以下三个方面考虑：首先，就是要改革传统建筑设计和空间规划的思想，摆脱传统观念的束缚，就要勇于创新建筑空间设计和格局，要扩大化的发展建筑空间，不仅要从狭义上扩大实际建设工程的公共空间领域，更应从思想上重视建筑公共空间的设计和发展，在建筑公共空间规划设计过程中，要更加注重建筑空间给人类带来的真实感受，在空间设计时更多地融入人性化设计方案，从而增强建筑公共空间的凝聚力和向心力，使现代建筑更加重视公共空间的规划和设计，使建筑空间设计更加科学化、规范化、合理化。

其次，建筑公共空间是衔接建筑单体和增强居民凝聚力的核心要素。

因此，在进行建筑公共空间的规划和设计过程中，不仅要考虑扩大化的公共空间，还要考虑公共空间的交通问题，建筑公共空间只有在方便人流出入、接受信息自由的前提下，才能最大限度地发挥其凝聚作用，才能更好地加强人与人之间的交流。

建筑工程施工图设计一、前言建筑工程施工图设计是建筑工程设计的重要组成部分，是依据建筑设计方案设计的图纸，为施工单位提供建筑物的具体施工细节和要求。

施工图设计的质量和准确度直接影响着建筑工程的施工进度和质量。

因此，建筑工程施工图设计必须严格按照国家相关规范和标准进行，并且需要由专业的设计团队进行精心设计。

二、施工图设计内容1. 地基与基础设计：地基与基础是建筑物的基础，直接关系到建筑物的安全和稳定性。

在地基与基础设计中，需要考虑地质条件、承载力和变形等因素，设计合理的地基与基础结构。

2. 主体结构设计：主体结构设计是建筑物的骨架，承担着建筑物的荷载和承重功能。

在主体结构设计中，需要考虑结构材料、结构形式、设计荷载等因素，确保建筑物的结构安全和稳定。

3. 建筑功能分区设计：建筑功能分区设计是将建筑物按照不同的功能进行分区，并确定各功能区域的布局和尺寸。

在建筑功能分区设计中，需要考虑功能分区的联系与分离、通风与采光等因素，确保建筑物的功能布局合理。

4. 建筑设备与管路设计：建筑设备与管路设计是为建筑物提供供水、排水、通风、空调等基本设备和管路系统。

在建筑设备与管路设计中，需要考虑设备与管路的布局、连接方式、管路材料等因素，确保建筑物的设备运行正常。

5. 室内装修设计：室内装修设计是建筑物的内部装饰和陈设，直接关系到建筑物的舒适性和美观性。

在室内装修设计中，需要考虑装修材料、装修风格、灯光设计等因素，确保建筑物的装修效果满足要求。

6. 安全防护设计：安全防护设计是为建筑物的使用和维护提供安全保障。

在安全防护设计中，需要考虑防火、防盗、防水等安全因素，确保建筑物的安全和可靠性。

三、施工图设计流程1. 确定设计任务：根据建筑设计方案确定建筑工程施工图设计的任务和要求，了解设计目标和设计范围。

2. 收集资料信息：收集建筑工程的相关资料信息，包括设计方案、地质勘查报告、设计规范等，为施工图设计提供基础资料。

3. 展开设计计划：制定建筑工程施工图设计的工作计划和时间节点，确定设计人员和工作内容，确保设计进度和质量。

建筑施工图设计规及深度规定一版面1、以标准层图副大小为基准，一般情况下只一种高度大小图副。

长度加长增加一种。

特殊情况特殊对待。

2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改家具图库以给定的家具图库图层为准。

3、打印线宽控制墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25.详图线宽控制？4、封闭阳台为三根线表示、不封闭阳台为两根线表示。

5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。

二平面图1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号；各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。

2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种；总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。

定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。

细部尺寸——建筑物构配件的详细尺寸。

外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系；4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。

即都与轴线发生关系。

5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。

钢筋混凝土墙应表示为异形柱，不允粗单线绘制。

部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸；6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注）7、门窗编号要注全。

“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图；8、门的开启向和形式应在平面图上区别表示：1000以下门的开启式为单扇半开，1200及以上为双扇半开户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待9、室外、各层楼地面均应标注标高；10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。

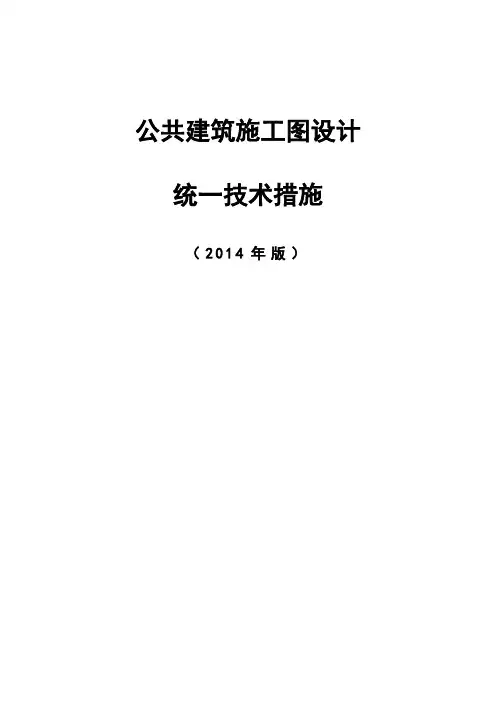

公共建筑施工图设计统一技术措施（2014年版）目录第一部分总则 (1)一、编制目的 (1)二、适用范围 (1)三、图纸要求 (1)四、相关说明 (2)第二部分各专业施工图设计统一要求 (3)一、建筑专业 (3)二、结构专业 (7)三、给排水专业 (14)四、电气专业 (21)五、暖通专业 (29)第一部分总则一、编制目的编制可行、实用的公共建筑施工图设计统一技术措施，为设计师提供设计资料，使设计处于受控状态，减少设计中常见错、漏、碰、缺等问题出现，提高公司公共建筑设计品质及效率。

二、适用范围1．本《措施》主要以办公建筑为蓝本进行编制，其他性质的公共建筑进行设计时应以本措施作为参照。

2．本《措施》主要适用于施工图设计，也可作为方案设计和初步设计阶段与甲方沟通设计内容及标准的基础，最终成果需经甲方认可。

三、图纸要求1.图幅：尽量采用A1、A2图纸，一个工程设计中，每个专业使用的图纸，不宜多于两种图幅，不含目录及表格所采用的A4幅面。

2.图纸比例（常用）建筑物平、立、剖面：1:50、1:100、1:200，结构平面布置及配筋图：1:100详图纵剖面1：50；截面大样1：20；大型地下室平面可采用1：150。

建筑物局部放大图：1:10、1:20、1:50配件及构造详图：1:1、1:2、1:5、1:10、1:20、1:503.字体图样及说明中的汉字，宜采用长仿宋体或黑体，同一图纸字体种类不应超过两种，长仿宋体的宽度与高度的关系应符合下表要求，黑体字的宽度与高度应相同拉丁字母、阿拉伯数字与罗马数字的字高，不应小于2.5mm文字的字高，应从下表中选用。

字高大于10mm的文字宜采用TRUETYPE字体各图纸中图名文字高度均采用900，宽度比例为0.7，下划线采用单条多段线，线宽100，各种尺寸标注文字高度均采用350，宽度比例为0.7，特殊情况下，可以调整宽度比例。

4.分图层文件电子版所表达内容递照设计软件中的缺省分层分色，不得随意更改新添设计内容的分层分色，根据各不同项目由各专业负责人统一。

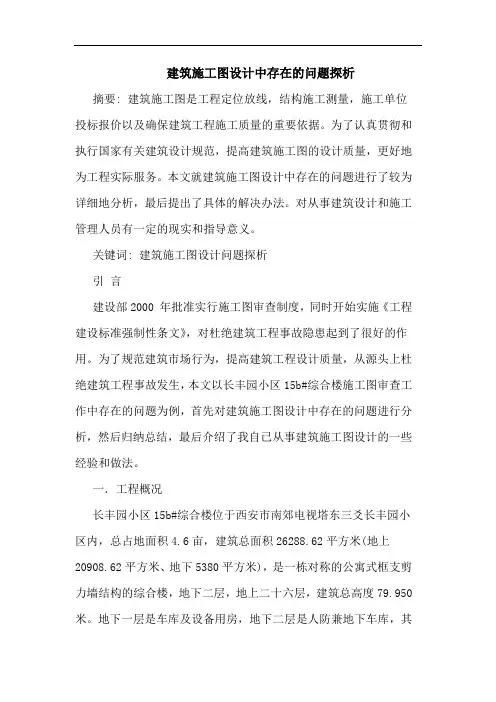

建筑施工图设计中存在的问题探析摘要: 建筑施工图是工程定位放线，结构施工测量，施工单位投标报价以及确保建筑工程施工质量的重要依据。

为了认真贯彻和执行国家有关建筑设计规范，提高建筑施工图的设计质量，更好地为工程实际服务。

本文就建筑施工图设计中存在的问题进行了较为详细地分析，最后提出了具体的解决办法。

对从事建筑设计和施工管理人员有一定的现实和指导意义。

关键词: 建筑施工图设计问题探析引言建设部2000 年批准实行施工图审查制度，同时开始实施《工程建设标准强制性条文》，对杜绝建筑工程事故隐患起到了很好的作用。

为了规范建筑市场行为，提高建筑工程设计质量，从源头上杜绝建筑工程事故发生，本文以长丰园小区15b#综合楼施工图审查工作中存在的问题为例，首先对建筑施工图设计中存在的问题进行分析，然后归纳总结，最后介绍了我自已从事建筑施工图设计的一些经验和做法。

一．工程概况长丰园小区15b#综合楼位于西安市南郊电视塔东三爻长丰园小区内，总占地面积4.6亩，建筑总面积26288.62平方米(地上20908.62平方米、地下5380平方米)，是一栋对称的公寓式框支剪力墙结构的综合楼，地下二层，地上二十六层，建筑总高度79.950米。

地下一层是车库及设备用房，地下二层是人防兼地下车库，其中一、二层为商业用房，三至二十六层为公寓。

工程设计建筑物合理使用年限为50年，抗震设防裂度为8度，建筑耐火等级为一级，建筑物防污染为ⅱ类，属于大型民用公共建筑。

二．建筑施工图设计对工程施工的重要性建筑施工图是表示拟建工程项目的总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。

施工图具有图纸齐全、表达准确、要求具体的特点。

是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件。

一套完整的施工图一般包括建筑施工图、结构施工图、给排水、采暖通风施工图以及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。

可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。

1.1、总平面及竖向布置图1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。

图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；1.1.2）应保持原有地形和地物（灰度）。

1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。

1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。

1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。

1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。

1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。

1.1.8）图签填写必须准确。

1.2、消防总平面布置图1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。

1.3、绿化总平面布置图1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。

1.4、管网综合平面图1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。

1.5、总图图纸目录1.5.1）以上图纸按顺序遍如图纸目录并注明图号。

二、平面图2.1平面图表达方式2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。

建筑施工图设计要点概述作者：姜娜王宗元来源：《城市建设理论研究》2013年第24期摘要：建筑施工图设计是技术性强的工作，也是从事建筑设计的工作者必须具备的技能。

同时，建筑施工图设计还是一项综合性强的工作，它涉及到建筑材料、设备、结构、施工工艺以及美观艺术等各方面的知识。

本文分析了建筑施工图设计要点，总结了加强建筑施工图设计的方法。

关键词：建筑；施工图；设计；要点中图分类号：TU2 文献标识码：A 文章编号：建筑方案设计不是工艺品设计，建筑施工图设计也不是机械的尺寸标注和依葫芦画瓢的工作。

方案设计不能只追求外立面效果而忽视其实用性，施工图设计除了做到完整体现建筑创作意图外，还应满足经济性、生态环境保护、建筑节能和消防安全等的要求。

要树立质量意识，强化质量意识，才能不断地提高工程设计质量和设计水平，并充分发挥建筑专业在工程设计中的龙头专业的作用。

一、建筑施工图设计要点1、建筑方案的设计要符合国家规范高层民用建筑的设计规定中规定，在高层建筑内，不能设置游乐厅、幼儿园、托儿所等儿童活动的场所，如果必须要在高层建筑内设置时，就需要在建筑物的第一层或者是在二、三层设置这些儿童活动的场所。

同时，还要设置一个单独的出入口。

在最近几年，在高层建筑上发生火灾的事情逐渐增多，而且也造成了很多的人员伤亡，使国家和人民损失了很多的财产，也给国家经济的稳定发展带来了负面影响。

通过对多起火灾事故的调查发现，当发生事故时，几乎都是因为窒息或者是烟气中毒而产生的人员伤亡，另外，就是没有做好对人员安全地疏散。

目前。

因为在部分设计中，施工人员没有对国家的规范标准达到十分全面透彻地理解，致使避难层、合用前室、前室、疏散楼梯间、疏散走廊等一些用来疏散人群的设施存在着很多防烟设计方面的缺陷，从而使得高层建筑物上具有严重的安全隐患。

在关于高层建筑进行防火设计的相关规范中规定，公共建筑的前室面积不能小于6 平方米，居住的建筑必须要大于4.5 平方米。

建筑工程施工图设计说明示范性文本自2005年全面执行居住建筑和公共建筑节能设计标准以来，节能设计摸索出许多值得借鉴和推广的经验与做法，但也存在一些问题。

如各专业节能设计深度不足，节能措施不力，节能设计说明条理不够清晰、内容不够完整等。

为进一步贯彻落实建筑节能设计标准，指导工程设计人员正确进行建筑节能设计，规范各专业建筑节能设计说明文本，湖北程建设专家委员会组织编制示范性文本设计说明的编制依据是国家和地方相关规范标准，是节能设计标准的细化与延伸，是节能设计内容的汇总和完善，设计说明涵盖建筑、暖通、电气和给排水专业，共分二个部分。

第一部分是居住建筑，第二部分是公共建筑，均包括以上四个专业内容，可作为工程建筑节能设计专篇或专业设计说明独立使用。

设计说明内容采取填空或选择项方式（当采用时在□内打“√”）表达，括弧内容为优选项或备选项。

设计说明仅作为示范性文本，设计人员可根据工程实际情况，选择适用的条文作相应的增减。

目录第一部分居住建筑施工图节能设计说明第一节建筑专业 (1)第二节暖通专业 (6)第三节电气专业 (10)第四节给排水专业 (15)第二部分公共建筑施工图节能设计说明第一节建筑专业 (21)第二节暖通专业 (27)第三节电气专业 (34)第四节给排水专业 (4)第一部分居住建筑施工图节能设计说明第一节建筑专业1.1设计依据《全国民用建筑工程设计技术措施——节能专篇(建筑)》（2007）《建筑节能工程施工质量验收规范》GB50411－2007《湖北省居住建筑节能设计标准》DB42/301—2005（简称50%标准）《湖北省武汉城市圈低能耗居住建筑设计标准》DB42/T559--2009（简称65%标准）国家及地方相关的规范、标准、规定1.2工程概况1.2.1建设地点：1.2.2工程性质： (居住、居住+公建)1.2.3工程规模：总建筑面积平方米，其中地上平方米、地下平方米建筑层数为地上层、地下层建筑总高度米1.2.4建筑朝向：（含偏角度）1.2.5结构体系：1.3气候分区和计算方法1.3.1本工程居住建筑部分属于夏热冬冷地区气候带：□HDD18≤2000□HDD18＞20001.3.2计算方法：□完全符合规定性指标□热工性能权衡判断后符合节能标准1.3.3使用节能计算软件或手工计算书验证□天正夏热冬冷地区节能设计分析软件□PKPM 夏热冬冷地区设计分析软件□手工计算书1.4围护结构热工性能及节能措施1.5构造及引用详图设计的依据1.5.1屋面保温隔热构造：□挤塑(XPS)板保温隔热屋面：具体构造详□聚氨酯泡沫保温隔热屋面：具体构造详□聚苯隔热保温砖屋面：具体构造详□挤塑(XPS)板保温隔热坡屋面：具体构造详□聚苯(EPS)板保温隔热坡屋面：具体构造详□种植屋面：具体构造详□其它做法：，具体构造详1.5.2外墙保温隔热构造：1 外墙自保温系统□蒸压加气混凝土砌块：具体构造详□陶粒增强空心砌块：具体构造详□膨胀玻化微珠砌块：具体构造详□聚苯乙烯混凝土砌块：具体构造详□复合保温芯板外墙：具体构造详□其它做法：，具体构造详2 外墙外保温系统□粘贴（EPS、PU、XPS）保温板外保温系统：具体构造详□胶粉EPS颗粒保温浆料外保温系统：具体构造详□EPS板现浇混凝土外保温系统：具体构造详□EPS钢丝网架板现浇混凝土外保温系统：具体构造详□胶粉EPS颗粒浆料贴砌EPS板外保温系统：具体构造详□现场喷涂硬泡聚氨酯外保温系统：具体构造详□膨胀玻化微珠无机保温浆料外保温系统：具体构造详□装配式保温装饰一体化外墙外保温系统：具体构造详□其它做法：，具体构造详3 外墙内保温系统□粘贴（EPS、PU、XPS）保温板外加保护层内保温系统：具体构造详□岩棉轻钢龙骨纸面石膏板内保温系统：具体构造详□膨胀玻化微珠无机保温浆料内保温系统：具体构造详□胶粉EPS颗粒保温浆料内保温系统：具体构造详□增强粉刷石膏聚苯板内保温系统：具体构造详□加气混凝土复合内保温系统：具体构造详□其它做法：，具体构造详1.5.3架空楼板保温隔热构造□挤塑(XPS)板保温隔热架空楼板：具体构造详□聚氨酯泡沫保温隔热架空楼板：具体构造详□聚苯颗粒保温砂浆架空楼板：具体构造详□聚苯(EPS)板保温隔热架空楼板：具体构造详□膨胀珍珠岩保温隔热架空楼板：具体构造详□其它做法：，具体构造详1.5.4建筑外保温系统防火构造要求：□建筑高度大于等于100m，保温材料的燃烧性能为A级□建筑高度大于等于60m小于100m，保温材料的燃烧性能为B2级，每层设300mm 高燃烧性能为A级的水平防火隔离带□建筑高度大于等于24m小于60m，保温材料的燃烧性能为B2级，每两层设300mm 高燃烧性能为A级的水平防火隔离带□建筑高度小于24m，保温材料的燃烧性能为B2级，每三层设300mm高燃烧性能为A级的水平防火隔离带□建筑屋顶基层耐火极限不小于1.00h，其屋顶保温材料的燃烧性能不低于B2级，否则其屋顶保温材料的燃烧性能不低于B1级1.6建筑外遮阳设计建筑外遮阳形式建筑外遮阳系数SD=1.7外门窗设计1.7.1 主要外窗（包括阳台门）的热工性能及判断依据：表1.7.1外窗（包括阳台门）热工性能表注明：居住建筑的窗墙面积比应分别按湖北省居住建筑节能50%标准（单一房间计算值）与65%标准（同朝向户型主要房间平均计算值）的不同规定计算。

浅谈施工图深化设计对装饰工程的重要性摘要：在人类社会历史文化发展过程中，建筑体现了时代的物质财富和精神财富，是对历史文化的体现[1]。

一个好的建筑物需要建筑设计师先建立“骨骼”，室内设计师填充“血肉”。

如果说建筑设计是技术和规范的结合，那么室内设计便是艺术和生活的体现。

施工图深化设计既是室内设计师文化艺术生活功底的体现，也是连接装饰工程的桥梁。

建筑设计、室内设计和装饰工程的完美结合，可以创造出具有时代文化特色、实用性、舒适性为一体的建筑物、优秀的施工图纸则是优质装饰工程的指导手册，深化设计则是指导手册的编撰者。

本文将就施工图深化设计对装饰工程的作用及重要性展开讨论。

关键词：施工图；深化设计；装饰工程建筑设计、室内设计和装饰工程的完美结合，可以创造出具有时代文化特色的建筑物。

在装饰工程中，施工图作为指导施工的基本素材，对加快建筑施工的进程和实现建筑物的安全性、实用性和舒适性起到了非常重要的作用。

对建筑工程而言，如果深化设计师在施工图纸中未能体现建筑设计的灵魂和室内设计的艺术，施工图将如纸上谈兵，施工人员也无法有效施工。

因此，施工图可以通过装饰工程将设计理念转化为工程实体，实现建筑设计师和工程施工人员双重升华。

1.施工图的基本概述1.施工图的设计说明施工图是整体装饰工程中的重要组成部分，而设计说明则是施工图的根基。

在设计领域里，说明内容可以保证装饰工程整体的有效开展，并提供现实依据。

作为工程预算书的重要依据，设计说明在施工图的总体内容应包含“设计依据”、“概况分析”、“创意描述”等部分。

1.平面图基本分析“平面图”可分为“平面布置图“、”平面隔间尺寸图”、“地面材质图”、“天棚平面图”。

其中，“平面布置图”包含建筑内部空间的功能布置，流线组织等；“平面隔间尺寸图”则包含了钢筋混凝土框架等公共建筑装饰体积；“地面材质图”可以表达在装饰过程当中的地面使用装饰材料，便于施工人员明确装饰材料的规格尺寸；“天棚平面图”可以针对天棚种类、灯具等进行设置，对其现有灯具进行标高，以便对灯具进行布局。

施工图设计说明班级：建筑082班姓名：王红飞指导老师：齐海元一、设计依据1. 规划部门提供的地形图2. 建设单位同意本项目的设计方案3. 建设单位与本院签订的设计合同4. 国家及地方有关法规和标准规范，规定4.1. 工程建设标准强制性条文：房屋建筑部分（2002年版）4.2. 主要建筑设计规范民用建筑设计通则（GB50352-2005）建筑设计防火规范（GB50016-2006）城市道路和建筑物无障碍设计规范（JGJ50-2001，J114-2001）公共建筑节能设计标准（GB50189-2005）4.3. 制图规则房屋建筑制图统一标准（GB/T50001-2001）总图制图标准（GB/T50103-2001）建筑制图标准（GB/T50104-2001）建筑工程设计文件编制深度规定（2003年版）民用建筑工程建筑施工图设计深度图样（04J801）4.4. 地方有关规定宁波城乡规划管理技术规定（2007年10月1日起施行）宁波居住建筑围护结构节能设计技术措施（2005D甬BJ01-16）4.5. 有关施工验收规范建筑地面工程施工及验收规范（GB50209-95）屋面工程质量验收规范（GB50207-2002）屋面工程技术规范（GB50345-2004）二、项目概况1. 工程名称：鄞州区南部商务区2. 建设单位：宁波工程学院3. 建设地点：鄞州区南部商务区南段4. 建筑面积:37457平方米5. 建筑层数与高度:地下一层，地上二十二层，裙房三层，建筑高度为7.50米6. 防火设计的建筑分类等级:二类高层7. 结构类型为现浇框架结构，合理使用年限:50年8. 建筑耐火等级:地上二级，地下一级9. 抗震设防烈度:6度10.屋面防水等级:III级三、设计标高1.本工程单体中±0.000等于黄海高层91.00米。

2.单体各层标高为建筑完成面标高,屋面标高为结构面标高。

3.本工程标高以m为单位,总平面尺寸以m为单位,其余尺寸以mm为单位。
