消防联动被控设备简要

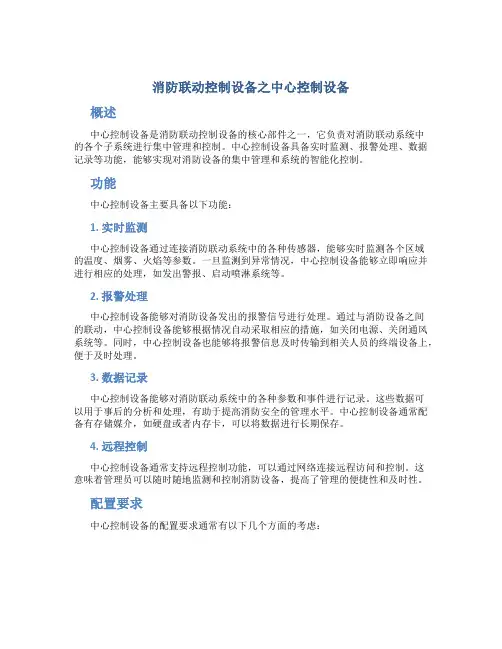

消防联动控制设备之中心控制设备概述中心控制设备是消防联动控制设备的核心部件之一，它负责对消防联动系统中的各个子系统进行集中管理和控制。

中心控制设备具备实时监测、报警处理、数据记录等功能，能够实现对消防设备的集中管理和系统的智能化控制。

功能中心控制设备主要具备以下功能：1. 实时监测中心控制设备通过连接消防联动系统中的各种传感器，能够实时监测各个区域的温度、烟雾、火焰等参数。

一旦监测到异常情况，中心控制设备能够立即响应并进行相应的处理，如发出警报、启动喷淋系统等。

2. 报警处理中心控制设备能够对消防设备发出的报警信号进行处理。

通过与消防设备之间的联动，中心控制设备能够根据情况自动采取相应的措施，如关闭电源、关闭通风系统等。

同时，中心控制设备也能够将报警信息及时传输到相关人员的终端设备上，便于及时处理。

3. 数据记录中心控制设备能够对消防联动系统中的各种参数和事件进行记录。

这些数据可以用于事后的分析和处理，有助于提高消防安全的管理水平。

中心控制设备通常配备有存储媒介，如硬盘或者内存卡，可以将数据进行长期保存。

4. 远程控制中心控制设备通常支持远程控制功能，可以通过网络连接远程访问和控制。

这意味着管理员可以随时随地监测和控制消防设备，提高了管理的便捷性和及时性。

配置要求中心控制设备的配置要求通常有以下几个方面的考虑：1. 处理能力中心控制设备需要有足够的处理能力，以支持对多个子系统进行集中管理和控制。

较大规模的系统需要配备高性能的处理器和大容量的内存，以确保系统的响应速度和处理能力。

2. 接口类型中心控制设备常常需要与其他设备进行连接，如传感器、消防设备等。

因此，中心控制设备需要支持多种接口类型，如数字接口、模拟接口、网络接口等，以满足不同设备的连接需求。

3. 可扩展性中心控制设备应具备一定的可扩展性，以适应未来可能的扩展需求。

例如，支持增加新的传感器和设备，支持与其他系统的集成，如视频监控系统、楼宇管理系统等。

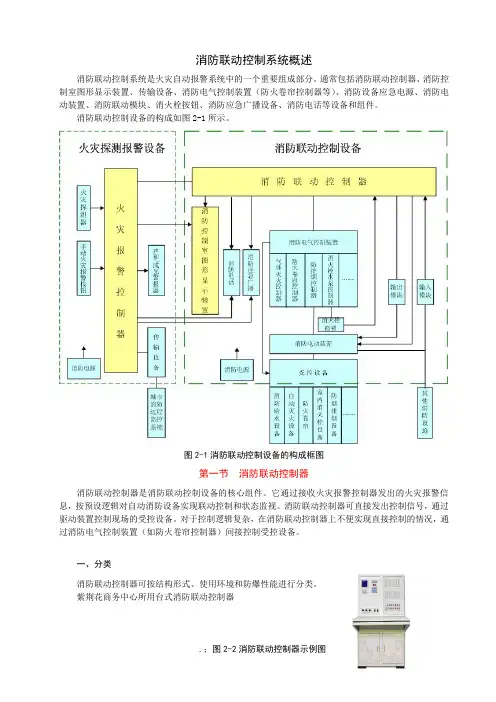

消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。

通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。

消防联动控制设备的构成如图2-1所示。

图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。

消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。

对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。

一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。

紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。

在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。

消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。

2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。

3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。

在自动方式下，手动插入操作优先。

4)（各分线盘）消防联动控制器具有直接手动控制单元。

直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。

直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。

消防联动控制设备通用技术条件1. 引言消防联动控制设备是指在火警发生时，能够自动控制相关设备的运行，实现火警响应、报警传输、灭火联动等功能的设备。

本文档旨在规定消防联动控制设备的通用技术条件，以确保其安全可靠地运行。

2. 适用范围本文档适用于各类建筑物、设施等场所的消防联动控制设备。

无论是新建还是改造工程，均应按照本文档的要求进行设计、安装和调试。

3. 技术要求3.1 系统功能要求•支持火警信号的输入和处理，能够准确判断火警的发生，并进行相应的处理措施；•支持多种火警探测器接口，如光电感烟探测器、点型烟感探测器等；•支持消防报警控制室的远程监控和操作；•支持与其他消防系统的联动，如自动喷水灭火系统、气体灭火系统等；•支持火警报警信号的传输和展示。

3.2 性能要求•系统应具有可靠性高、误报率低的特点，确保在火警发生时能够快速、准确地响应和处理；•系统的响应时间应符合国家相关标准的要求，一般应不超过10秒；•系统的故障自动检测和排除功能应具备，能够自动识别故障并发出相应的警报信号；•系统的防雷、防护等功能应符合国家相关标准的要求。

3.3 设备要求3.3.1 主机设备•主机设备应具备良好的扩展性和适应性，能够满足不同项目的需求；•主机设备应支持多种接口和协议，以方便与其他设备的联动；•主机设备应具备自动切换和备份功能，以确保系统的稳定运行。

3.3.2 探测器设备•探测器设备应采用优质的材料和制造工艺，具备灵敏度高、可靠性好、寿命长的特点；•探测器设备应符合国家相关标准的要求，具备短路、断路等故障自动检测和排除功能；•探测器设备应具备防尘、防水等功能，以保证其正常工作。

3.3.3 控制器设备•控制器设备应具备良好的界面设计和操作性能，方便用户进行设备管理和操作；•控制器设备应具备自动切换和备份功能，以确保系统的稳定运行；•控制器设备应具备完善的故障自检和故障报警功能，以及相应的故障排除方法。

4. 施工要求4.1 设计要求•设计人员应根据具体场所的特点和需求，合理确定消防联动控制设备的类型和配置；•设计人员应充分考虑系统的可靠性、可操作性和可维护性，提出相应的方案和措施；•设计方案应符合国家相关标准的要求，并获得相关部门的审批。

消防联动控制主机操作流程消防联动控制器有两种工作方式，分“调试状态”和“正常监控状态”。

调试界面特征：屏幕中显示“对调试外应用，海湾公司不负责任”。

系统开通后，应为“正常监控状态”。

否则，应请原调试人员重新设置。

按照系统的安全性，本控制器设置有三级密码。

密码权限从低到高分为用户密码、气体喷洒控制密码、系统管理员密码，高级密码可以替代低级密码。

可用用户密码打开除系统设置、现场编程、喷洒控制等三个功能键外的所有操作。

（一）开机、关机1、开机操作* 打开为控制器供电的交流电源开关；* 打开电源盘的备电开关、主电开关；* 打开控制器的备电开关、工作开关。

完成如上操作后，系统自动进入：上电初始化—自检状态—显示注册信息—开机结束。

2、关机操作按照与开机时相反的顺序关掉各开关即可。

要注意各个备电开关一定要关掉。

3、日常几点注意（即蓄电池的维护操作）1）在使用中，各备电开关应设在“开”位置，以保证给蓄电池及时充电；2）在使用中，若交流电停电，蓄电池能自动投入系统使其正常工作，若8 小时内仍无交流电时，8 小时后应进行关机操作，在交流电恢复供电时，再进行开机操作。

3）在使用中，每季度应人为关断交流电源1-2 次，每次关断时间为2-4 小时。

4）因外界因素控制器长期关机时，每季度应开机1 次以上，每次开机时间不少于2 小时。

（二）键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态，若进行命令功能键（除“自检”、“消音”、“记录检查”键外）操作，液晶屏显示一个要求输入密码的画面，此时输入正确的用户密码并按下“确认”键，才可继续操作。

2、锁键盘在操作结束和值班人员离开时，应按下“锁键”功能键，屏幕下方显示“请确认锁键盘”时，按下“确认”键即可。

此时，键盘上多数命令功能键均要求重新输入密码。

（三）监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任意一种信息存在时，系统将全屏显示此信息；若系统中存在的信息多于一种时，系统将自动分屏，同时显示系统中存在的各类信息，符指向的窗口为当前窗口，用“窗口切换”键可以进行当前窗口切换，用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。

广播需要加广播模块，其他的水泵风机电梯照明等需要加输入输出模块+继电器来控制当有两个以上的烟感温感探测器报警时，信号返回到消控中心的联动柜，同时联动柜会自动，启动消火栓泵，喷淋泵，启动消防排烟风机，打开排烟阀，关闭空调的新风机组的阀门，关闭落下消防卷帘门，启动消防声光报警及消防广播。

消防联动的工作原理：防止因误报警而造成消防联动设施误动作。

例如，本来没有发生火灾，系统误报警后，就将警报装置鸣响，甚至把照明电源切断，电梯迫降到底层，其结果往往造成人们许多不必要的恐慌，有时可能造成大的损失和严重后果，尤其在人员密集的公众聚集场所这种潜在危险更大。

这种分级的控制形式通常需要人工的确认和转换，这一点在普通的火灾自动报警系统中尤为重要，而采用智能火灾报警控制器和探测器则能极大地提高整个火灾报警系统工作的准确性和可靠性。

2.2自动喷水灭火系统自动喷水灭火系统按喷水管道内是否有水，分为湿式和干式两种。

于式系统中喷水管网平时不充水，当火灾发生时，火灾自动报警系统控制主机在收到火警信号后立即控制预作用阀，使其开阀向管网内充水。

湿式系统管网中平时充满水，当发生火灾时，火场温度上升到一定值，闭式喷头温控件受热破裂，喷水口打开喷水，此时安装在供水管道上的水流指示器动作，消防中心控制主机上显示喷淋报警部位并发出声光报警信号。

喷水后管道水压下降，使压力继电器动作，利用继电器的两组无源触点，一组控制喷淋水泵启动，另一组通过模块接人总线，将动作信号馈入主机。

2.3气体自动灭火系统气体自动灭火系统主要用于火灾时不宜用水灭火或有贵重设备的场所，通过探测器探测到火情后，向灭火控制器发信号，控制器收到信号后通过灭火指令来控制气体压力容器上的电磁阀，灭火气体被放出。

2.4防火门、防火卷帘的控制常闭式防火门采用机械方法使用闭门器控制；如采用常开式防火门，平时处于开启状态，火灾时可通过自动或手动将其关闭。

门处于开启状态一般是通过永久磁铁的吸着力或电磁锁的固定销来实现，火灾时由探测器或消防控制装置发出指令性信号，使电磁线圈通电产生的吸力克服永久磁铁的吸着力或使电磁锁动作，防火门靠弹簧力将门关闭。

消防联动控制系统规范消防联动控制系统规范一、概述为了确保消防联动控制系统能够正常运行，保障人员的生命财产安全，本规范制定了消防联动控制系统的基本要求和技术规范。

二、术语定义1. 消防联动控制系统：是指由主机控制、火警探测器、联动控制设备等构成的一套自动化控制系统，用于监测火警信号并采取相应的联动控制措施。

2. 主机控制：是指消防联动控制系统的中央控制器，负责接收火警信号、发出联动指令等。

3. 火警探测器：是指用于检测火灾信号并将信号发送给主机控制的装置。

4. 联动控制设备：是指根据主机控制的指令，执行相应的联动控制动作的设备，如喷淋系统、疏散门等。

三、规范要求1. 设备选型1.1 消防联动控制系统应选用符合国家标准的消防产品，经过合格评价并具有相应的证书。

1.2 消防联动控制系统的各个设备之间应具有互相兼容、稳定可靠的性能。

2. 设备安装2.1 消防联动控制设备的安装应符合国家消防技术标准和相关规范，确保设备的灵敏度和可靠性。

2.2 设备的安装位置应合理选择，能够覆盖到需要监控的区域，并设置适当的灵敏度和报警限度。

3. 系统联动3.1 消防联动控制系统的主机控制应能够自动接收火警信号并及时发出联动指令。

3.2 火警信号的联动指令应包括警示灯、喷淋水系统等相关设备的联动控制。

3.3 消防联动控制系统的联动控制应具有相应的延时功能，确保灭火措施能够迅速响应。

4. 系统监控4.1 消防联动控制系统应能够远程监控各个设备的状态和工作情况，以便及时发现故障并采取相应的措施。

4.2 消防联动控制系统的监控界面应直观、易于操作，可以实现实时监控和历史记录查询。

4.3 消防联动控制系统应具备故障自动报警功能，并配备备用电源以保证系统的可靠性和稳定性。

5. 维护保养5.1 消防联动控制系统应定期进行维护保养，包括检测设备的工作状态、更换防火橡胶等易损件。

5.2 维护保养人员应具备相应的培训和资质，并定期参加消防联动控制系统的技术交流和培训。

门禁与消防联动门禁与消防联动是指将门禁系统与消防系统进行联动，实现在火灾等紧急情况下，门禁系统能够自动开启或者关闭门禁设备，以确保人员的安全和建造物的防火安全。

本文将详细介绍门禁与消防联动的标准格式，包括背景介绍、联动原理、实施步骤以及效果评估等内容。

一、背景介绍门禁系统是用于控制人员进出建造物的系统，通常包括门禁卡、读卡器、门禁控制器等设备。

消防系统是用于监测火灾并采取相应措施的系统，包括烟雾探测器、报警器、喷淋系统等设备。

将门禁系统与消防系统进行联动，可以在火灾等紧急情况下，自动控制门禁设备，确保人员的安全和建造物的防火安全。

二、联动原理门禁与消防联动的原理是通过门禁系统与消防系统之间的接口，实现信息的传递和控制指令的执行。

当消防系统检测到火灾信号时，会发送信号给门禁系统，门禁系统接收到信号后会根据预设的联动规则执行相应的操作，比如自动开启门禁设备，方便人员疏散。

同时，门禁系统也可以向消防系统发送信号，触发消防设备的启动，如喷淋系统的启动。

三、实施步骤1. 系统规划：在进行门禁与消防联动前，需要进行系统规划，包括确定联动的范围、设备选型和联动规则等。

根据建造物的特点和需求，确定需要联动的门禁设备和消防设备，并选择适合的设备型号。

2. 设备安装：根据系统规划，进行门禁设备和消防设备的安装。

门禁设备包括门禁卡、读卡器、门禁控制器等，消防设备包括烟雾探测器、报警器、喷淋系统等。

安装时需要按照设备的安装说明进行操作，并确保设备的正常运行。

3. 联动设置：根据联动规则，进行门禁与消防系统的联动设置。

联动规则包括火灾信号的触发条件、门禁设备的操作方式等。

可以通过门禁系统的管理软件进行设置，根据系统的不同，设置方式可能有所差异。

4. 联动测试：完成联动设置后，需要进行联动测试，确保联动系统的正常运行。

测试时可以摹拟火灾信号，观察门禁设备的操作情况，以及消防设备的启动情况。

如发现问题，需要及时进行调试和修复。

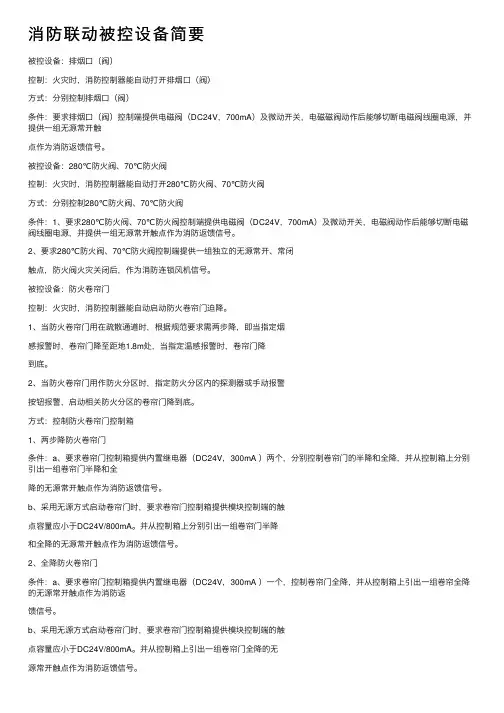

消防联动被控设备简要被控设备：排烟⼝（阀）控制：⽕灾时，消防控制器能⾃动打开排烟⼝（阀）⽅式：分别控制排烟⼝（阀）条件：要求排烟⼝（阀）控制端提供电磁阀（DC24V，700mA）及微动开关，电磁磁阀动作后能够切断电磁阀线圈电源，并提供⼀组⽆源常开触点作为消防返馈信号。

被控设备：280℃防⽕阀、70℃防⽕阀控制：⽕灾时，消防控制器能⾃动打开280℃防⽕阀、70℃防⽕阀⽅式：分别控制280℃防⽕阀、70℃防⽕阀条件：1、要求280℃防⽕阀、70℃防⽕阀控制端提供电磁阀（DC24V，700mA）及微动开关，电磁阀动作后能够切断电磁阀线圈电源，并提供⼀组⽆源常开触点作为消防返馈信号。

2、要求280℃防⽕阀、70℃防⽕阀控制端提供⼀组独⽴的⽆源常开、常闭触点，防⽕阀⽕灾关闭后，作为消防连锁风机信号。

被控设备：防⽕卷帘门控制：⽕灾时，消防控制器能⾃动启动防⽕卷帘门迫降。

1、当防⽕卷帘门⽤在疏散通道时，根据规范要求需两步降，即当指定烟感报警时，卷帘门降⾄距地1.8m处，当指定温感报警时，卷帘门降到底。

2、当防⽕卷帘门⽤作防⽕分区时，指定防⽕分区内的探测器或⼿动报警按钮报警，启动相关防⽕分区的卷帘门降到底。

⽅式：控制防⽕卷帘门控制箱1、两步降防⽕卷帘门条件：a、要求卷帘门控制箱提供内置继电器（DC24V，300mA ）两个，分别控制卷帘门的半降和全降，并从控制箱上分别引出⼀组卷帘门半降和全降的⽆源常开触点作为消防返馈信号。

b、采⽤⽆源⽅式启动卷帘门时，要求卷帘门控制箱提供模块控制端的触点容量应⼩于DC24V/800mA。

并从控制箱上分别引出⼀组卷帘门半降和全降的⽆源常开触点作为消防返馈信号。

2、全降防⽕卷帘门条件：a、要求卷帘门控制箱提供内置继电器（DC24V，300mA ）⼀个，控制卷帘门全降，并从控制箱上引出⼀组卷帘全降的⽆源常开触点作为消防返馈信号。

b、采⽤⽆源⽅式启动卷帘门时，要求卷帘门控制箱提供模块控制端的触点容量应⼩于DC24V/800mA。

消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。

通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。

消防联动控制设备的构成如图2-1所示。

图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。

消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。

对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。

一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。

紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。

在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。

消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。

2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。

3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。

在自动方式下，手动插入操作优先。

4)（各分线盘）消防联动控制器具有直接手动控制单元。

直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。

直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。

消防联动控制设备通用技术条件1. 引言消防联动控制设备是指能够与消防设备进行联动并控制其运行的设备。

它在实际消防工作中起着重要的作用，能够提高消防设备的效率和准确性。

为了保证消防联动控制设备的质量和可靠性，有必要制定一套通用的技术条件。

本文档旨在规范消防联动控制设备的技术要求和测试方法，以确保其能够满足消防工作的需求。

2. 技术要求2.1 设备基本性能要求• 2.1.1 设备应具有稳定可靠的工作性能，能够在各种恶劣环境条件下正常运行。

• 2.1.2 设备应具有良好的抗干扰能力，能够在电磁干扰或其他干扰因素下保持正常工作。

• 2.1.3 设备应具备自动故障检测和报警功能，能够及时发现并报告设备故障情况。

2.2 设备联动功能要求• 2.2.1 设备应能够与消防设备实现联动，包括消防报警设备、灭火设备等。

• 2.2.2 设备应能够根据联动规则自动触发相关消防设备的工作。

• 2.2.3 设备联动应具备可靠性和准确性，确保消防设备能够及时响应并采取相应行动。

2.3 设备通信要求• 2.3.1 设备应支持多种通信协议，以满足不同消防设备的通信需求。

• 2.3.2 设备通信应具备快速、稳定的传输性能，确保及时传递联动指令和数据信息。

• 2.3.3 设备通信应具备一定的安全保护机制，防止信息泄露或被非法篡改。

3. 测试方法3.1 设备性能测试方法• 3.1.1 对设备进行长时间连续工作测试，观察其是否能够正常运行并保持稳定性。

• 3.1.2 通过模拟电磁干扰等环境条件，检测设备的抗干扰能力。

• 3.1.3 制定故障检测测试方案，测试设备的自动故障检测和报警功能是否正常。

3.2 联动功能测试方法• 3.2.1 针对不同的联动规则，制定测试方案，验证设备的联动功能是否符合要求。

• 3.2.2 通过实际联动测试，检测设备的可靠性和准确性，评估其联动效果。

3.3 通信性能测试方法• 3.3.1 采用通信测试仪进行通信性能测试，评估设备的传输速率和稳定性。

消防联动控制设备通用技术条件1、适用范围本技术条件适用于各类建筑消防系统中的联动控制设备，包括但不限于报警主机、联动控制器、演练控制器等。

2、性能要求（1）可靠性：联动控制设备应具有高可靠性，能够稳定可靠地工作，确保消防系统的正常运行。

（2）稳定性：联动控制设备应具有良好的稳定性，能够在各种环境条件下正常工作。

（3）安全性：联动控制设备应具有良好的安全性能，能够保障消防系统正常运行和使用者的安全。

（4）易维护性：联动控制设备应具有良好的易维护性，便于日常维护和故障排除。

3、技术要求（1）联动方式：支持多种联动方式，包括手动联动、自动联动和远程联动等。

（2）控制功能：具备完善的控制功能，能够实现消防联动控制设备的各种控制操作。

（3）数据传输：采用可靠的数据传输方式，确保联动控制设备与其他消防设备的数据传输稳定可靠。

（4）接口标准：与其他消防设备的接口符合国家标准和行业标准，便于联动控制设备与其他设备的配合。

4、外观要求（1）外形美观：联动控制设备外形应美观大方，符合现代建筑设计的审美要求。

（2）操作便捷：设备的各种控制按钮和显示屏应设计合理，操作便捷。

5、环保要求（1）节能环保：联动控制设备应符合国家节能环保要求，尽量减少能源消耗和对环境的影响。

（2）材料环保：设备所使用的材料应符合环保标准，不含有有害物质。

6、其他要求（1）防护性能：联动控制设备应具有良好的防护性能，能够抵御恶劣环境条件下的干扰。

（2）可靠性验证：联动控制设备应通过可靠性验证，确保其在各种条件下均能正常工作。

由于篇幅有限，以下是关于消防联动控制设备通用技术条件的延伸内容，以及说明了消防联动控制设备在消防系统中的重要性。

7、技术参数（1）工作电压范围：联动控制设备应能适应常见的工作电压范围，如交流电 220V、直流电 24V 等。

（2）工作温度范围：设备应能在常见的工作温度范围内可靠工作，如 -10℃~50℃。

（3）通信接口：应具备各种常见的通信接口，如 RS232、RS485、以太网等接口，以支持设备与其他消防设备的联动和数据通信。

消防联动控制系统的结构
火灾自动报警及消防联动控制系统主要由以下设备组成：主机主板、回路卡、手动控制盘、多线制控制盘、直流不间断电源、消防应急广播系统、消防电话系统、CRT系统、机箱。

主机主板
主机主板是火灾报警控制器的核心，因不同产品、不同型号而有所不同。

它决定了控制器的最大容量和性能。

选用时要先了解本工程是否还有后期工程需要共用本主机，如有要事先留好下期的容量；没有则直接计算本次工程的所有设备地址点数，同时根据回路卡的数量选用主机主板即可。

回路卡
目前市场上一般都是双回路卡，单回路卡一般只用于点数很少的工程。

回路卡因生产商的不同有较大差异，选用时一定要先了解该产品的具体情况。

如NOTIFIER的AFP-400和AM2020系列的回路卡，可带智能探测器99只和可编码监视/控制模块99只，而NFS-640和NFS-3030系列的回路卡可带-159只和编址码模块159只。

同一种品牌不同系列的回路卡可带设备数量都不相同，而海湾的回路卡则可将智能探测器和编址模块混带，可带点数为242点。

因此，选择回路卡，首先要根据所选产品的容量和防火分区及楼层，计算出总的回路点数，然后再确定回路卡的需要数量。

手动控制盘
手动控制盘是手动远程控制消防联动设备的操作盘，是属于总线控。

建构筑物消防员初级-消防掌握室设施介绍（三）姓名：__________指导：__________日期：2022-07-09 17:04对于小型、简洁的建筑场所，仅设火灾自动报警而没有联动掌握就可满意消防平安要求。

而对于大型、功能简单的建筑场所，除了设有火灾自动报警系统，还要设有各类灭火系统、防排烟系统、防火分隔设施、消防应急广播等建筑消防设施。

其中许多设施的监测和掌握需要在消防掌握室进行，例如：消防水泵、排烟风机、排烟阀、送风机、送风阀、防火阀、排烟防火阀、防火卷帘、消防应急广播、各类掌握模块等，这些设施统称为受控消防设施，消防联动掌握器就是用来监测和掌握与其连接的受控消防设施的装置。

消防联动掌握器的作用。

能够接收火灾报警掌握器或其他火灾触发器件发出的火灾报警信号，依据预定的掌握规律给相关的联动掌握装置发出掌握信号，掌握各类消防设施实现人员疏散、限制火势扩散和自动灭火等消防爰护功能。

消防联动掌握器的功能主要有：(1)接收报警功能：掌握器能接收火灾报警掌握器或其他火灾触发器件发出的火灾报警信号，发出火灾报警声、光信号。

(2)现场编程功能：依据设计的预定规律编制各种联动公式。

(3)掌握功能：依据预定的掌握规律直接或间接掌握其连接的各类受控消防设施，并接收受控消防设施动作反馈信号。

(4)故障报警功能：当掌握器内部、掌握器与其连接的部件间发生故障时，掌握器能在100s内发出与火灾报警信号有明显区分的故障声、光信号。

(5 )屏蔽功能：掌握器具有对模块等设施进行单独屏蔽、解除屏蔽操作功能。

(6 )自检功能：掌握器能手动检查其面板全部指示灯(器)、显示器的功能。

(7)信息显示与查询功能：掌握器信息显示按动作、故障报警及其他状态挨次由高至低排列信息显示等级，高等级的状态信息优先显示，低等级状态信息显示不应影响高等级状态信息显示，显示的信息与对应的状态全都且易于辨识。

当掌握器处于某一高等级状态显示时，能通过手动操作查询其他低等级状态信息，各状态信息不交替显示。
