模具制造复习试题

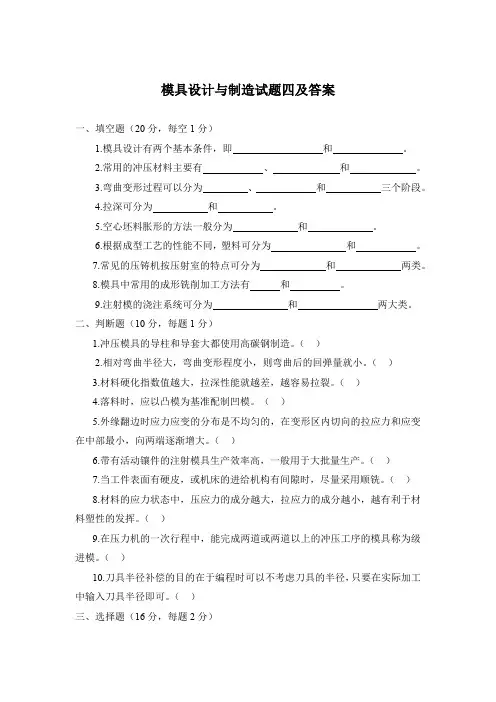

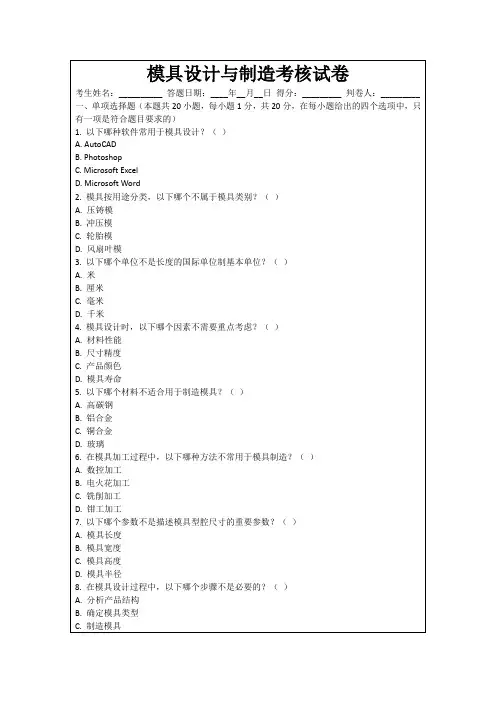

模具设计与制造试题四及答案一、填空题（20分，每空1分）1.模具设计有两个基本条件，即和。

2.常用的冲压材料主要有、和。

3.弯曲变形过程可以分为、和三个阶段。

4.拉深可分为和。

5.空心坯料胀形的方法一般分为和。

6.根据成型工艺的性能不同，塑料可分为和。

7.常见的压铸机按压射室的特点可分为和两类。

8.模具中常用的成形铣削加工方法有和。

9.注射模的浇注系统可分为和两大类。

二、判断题（10分，每题1分）1.冲压模具的导柱和导套大都使用高碳钢制造。

（）2.相对弯曲半径大，弯曲变形程度小，则弯曲后的回弹量就小。

（）3.材料硬化指数值越大，拉深性能就越差，越容易拉裂。

（）4.落料时，应以凸模为基准配制凹模。

（）5.外缘翻边时应力应变的分布是不均匀的，在变形区内切向的拉应力和应变在中部最小，向两端逐渐增大。

（）6.带有活动镶件的注射模具生产效率高，一般用于大批量生产。

（）7.当工件表面有硬皮，或机床的进给机构有间隙时，尽量采用顺铣。

（）8.材料的应力状态中，压应力的成分越大，拉应力的成分越小，越有利于材料塑性的发挥。

（）9.在压力机的一次行程中，能完成两道或两道以上的冲压工序的模具称为级进模。

（）10.刀具半径补偿的目的在于编程时可以不考虑刀具的半径，只要在实际加工中输入刀具半径即可。

（）三、选择题（16分，每题2分）1.缩口变形区的材料主要受（）。

A、两向拉应力B、两向压应力C、径向拉应力和切向压应力D、径向压应力和切向拉应力2.在注射模中，为便于凝料从主流道中拉出，需要将主流道设计成圆锥形，锥度一般为（）。

A、2°~6°B、6°~10°C、10°~16°D、16°~20°3.在注射成型的每个周期中，将塑件及浇注系统凝料从模具中脱出的机构称为（）。

A、导向机构B、顶件机构C、抽芯机构D、推出机构4.金属熔体从进入内浇口至充满型腔和溢流槽所需的时间称为（）。

模 具 制 造 工一、判断题（下列判断正确的请在括号内打“√”，错误的打“X ”。

每题1分，共28分）1、轴测图是一种立体图，因此能同时反映物体的长、宽、高三个方向的形状。

（ ）2、正等测是用斜投影法，物体正放而得到的立体图 （ ）3、物体上相互平行的线段，它们的轴测投影也一定相互平行 （ ）4、逆时针方向旋进的螺纹称为左旋螺纹。

（ ）5、螺纹标记格式包括螺纹代号—公差带代号—旋合长度。

（ ）6、零件图的尺寸标注应做到正确、完整、清晰、合理。

（ ）7、装配图上的零件序号必须按顺时针并沿垂直方向整齐排列。

（ ）8、在机械制造中，零件的形状和位置误差是不可避免的。

（ ）9、在一般的情况下，对同一被测要素位置公差值因于形状公差值。

（ ）10、 孔、轴加工后出现间隙的配合，称为间隙配合。

（ ）11、 最大极限尺寸一定大于基本尺寸。

（ ）12、 )(740034.0009.0++Φm 的标准公差值为+0.025 （ ）13、 平面度误差包含了直线度误差。

（ ）14、 零件的表面粗糙度数值越小，越易于加工。

（ ）15、 在标准公差等级中，IT2比IT8公差值小，尺寸精度高。

（ ）16、 粗加工时，应先用较大的前角和后角。

（ ）17、 磨削硬度高的应先用软砂轮，粒度为粗粒度。

（ ）18、 运用误差转移和变形转移法减少加工误差在实质上并无区别。

（ ）19、 夹紧力的作用点应尽可能远离工件的加工表面，以免影响加工。

（ ）20、 固定钻套对钻模板的配合，一般采用H7/6n 。

（ ）21、 工艺夹头试用与加工细长圆柱形凸模。

（ ）22、 对压印锉修凹模的工作刃口表面粗糙度应控制在 以下。

（ ）23、 仿形铣削用的靠模形状与铣削型面的形状相同。

（ ）24、 电火花线切割加工过程，就是利用细小的切割折线向直线段逼近的过程。

（ ）25、 成型模削就是利用与工件型面相吻的砂轮对模具零件作精加工的方法。

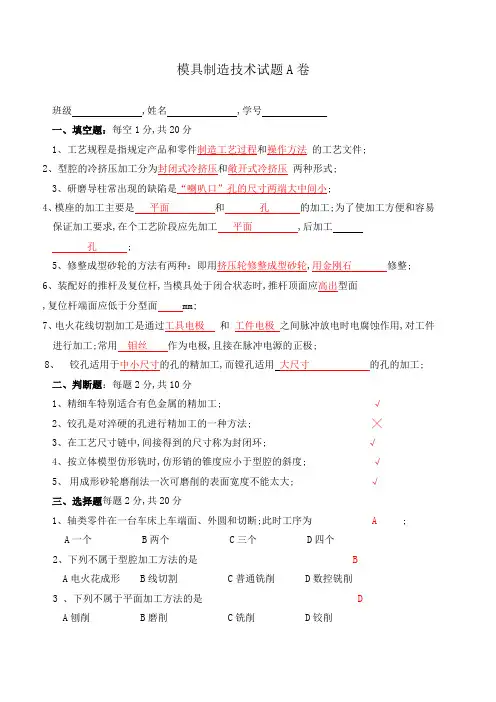

模具制造技术试题A卷班级 ,姓名 ,学号一、填空题：每空1分,共20分1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件;2、型腔的冷挤压加工分为封闭式冷挤压和敞开式冷挤压两种形式;3、研磨导柱常出现的缺陷是“喇叭口”孔的尺寸两端大中间小;4、模座的加工主要是平面和孔的加工;为了使加工方便和容易保证加工要求,在个工艺阶段应先加工平面,后加工孔;5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮,用金刚石修整;6、装配好的推杆及复位杆,当模具处于闭合状态时,推杆顶面应高出型面,复位杆端面应低于分型面mm;7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用,对工件进行加工;常用钼丝作为电极,且接在脉冲电源的正极;8、铰孔适用于中小尺寸的孔的精加工,而镗孔适用大尺寸的孔的加工;二、判断题：每题2分,共10分1、精细车特别适合有色金属的精加工; √2、铰孔是对淬硬的孔进行精加工的一种方法; ╳3、在工艺尺寸链中,间接得到的尺寸称为封闭环; √4、按立体模型仿形铣时,仿形销的锥度应小于型腔的斜度; √5、用成形砂轮磨削法一次可磨削的表面宽度不能太大; √三、选择题每题2分,共20分1、轴类零件在一台车床上车端面、外圆和切断;此时工序为 A ;A一个 B两个 C三个 D四个2、下列不属于型腔加工方法的是 BA电火花成形 B线切割 C普通铣削 D数控铣削3 、下列不属于平面加工方法的是 DA刨削 B磨削 C铣削 D铰削4、某导柱的材料为40钢,外圆表面要达到IT6级精度,则加工方案可选 AA粗车—半精车—粗磨—精磨 B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是 AA机械加工工艺过程卡 B 机械加工工艺卡 C机械加工工序卡6、铰孔主要用于加工CA 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔7、但电极平动法的特点是 BA只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是 CA是直线插补指令 B 是快速移动且加工指令 C是快速移动但不加工指令9、对于非圆型孔的凹模加工,正确的加工方法是： BA 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工,不正确的加工方法是： BA可用刨削作粗加工 B淬火后,可用精刨作精加工C 可用成型磨削作精加工四、简答题共20分1、拉深模试模时出现制件起皱的缺陷,找出其产生的原因以及调整方法;5分答：产生的原因：1压边力太小或不均;2凸、凹模间隙太大;3凹模圆角半径太大;4板料太薄或塑性差;调整方法：1增加压边力或调整顶件杆长度、弹簧位置;2减小拉深间隙;3减小凹模圆角半径;4更换材料;2、什么是修配装配法5分答：修配装配法是指装配时修去指定零件的预留修配量,使之达到装配精度要求的方法;常见的修配方法有按件修配法、合并加工修配法、身加工修配法3、导柱加工中为什么要研磨中心孔5分导柱加工中研磨中心孔目的在于消除中心孔在热处理过程中可能产生的变形和其它缺陷,使磨削外圆柱面时获得精准定位,以保证外圆柱面的形状精度要求;4、编制零件机械加工过程时,确定其加工顺序应遵循哪些原则5分答：编制零件机械加工过程时,确定其加工顺序应遵循如下：1零件分段加工时,应遵循“先粗后精”的加工顺序;2先加工基准表面,后加工其它表面;3先加工主要表面,后加工次要表面;4先加工平面,后加工内孔;五、写下图中所示模具零件的工艺过程：15分凸凹模材料：CrWMn热处理硬度HRC58—62方案一：备料—锻造—退火—铣六面—磨六面—划线/作螺纹孔/漏料孔—镗内孔—铣外形—热处理—研内孔—成形磨外形方案二：备料—锻造—退火—铣六面—磨六面—划线/作螺纹孔/漏料孔/穿丝孔—热处理—线切割内外形—研磨内外形六、论述题共15分如图所示模具结构：1、试述型芯与固定板的装配步骤;6分2、若装配后,在型心端面与型腔处出现间隙△,采用哪些方法可消除三种方法 9分答：如图所示模具结构：1、型芯与固定板的装配步骤：首先,装配时在压力机手搬压力机或油机上调整好型芯与固定板的垂直度将型芯压入固定板内少许复查垂直度是否符合要求;当压入1/3时再作一次垂直度检查;全部压入后,在平面磨床上将型芯的上端面和固定板一起磨平;2、若装配后,在型芯端面与型腔处出现间隙△,采用以下方法可消除：（1）将凹模表面A修磨△；（2）将型芯固定板表面B修磨△,需要将型芯拆去；3将型芯台肩C面修磨△,同时与固定板上表面D合并修磨△;模具制造技术试题B卷班级 ,姓名 ,学号一、填空题：每空1分,共20分1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件;2、导柱外圆常用的加工方法有车削、磨削超精加工和研磨加工等;3、研磨导柱常出现的缺陷是“喇叭口”孔的尺寸两端大中间小;4、模座的加工主要是平面和孔的加工;为了使加工方便和容易保证加工要求,在个工艺阶段应先加工平面,后加工孔;5、锌合金凹模的漏料孔既可采用机械加工方法获得,也可在浇注时使用漏料孔芯浇出;而漏料孔芯可用耐火砖或红砖制成,也可用型砂制成;6、万能夹具因具有十字滑块,可移动工件的回转中心,因此它能轻易的完成对不同轴线的凸、凹圆弧面的磨削工作;7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用,对工件进行加工;常用钼丝作为电极,且接在脉冲电源的正极;8、模具生产属单件、小批量生产,在装配工艺上多采用修配法和调整装配法来保证装配精度;二、判断题：每题2分,共10分1、挤压法一般用于精度要求较高的中心孔; ╳2、铰孔是对淬硬的孔进行精加工的一种方法; ╳3、在工艺尺寸链中,间接得到的尺寸称为封闭环; √4、按立体模型仿形铣时,仿形销的锥度应小于型腔的斜度; √5、成形磨削只能在工具磨床上辅以夹具进行; ╳三、选择题每题2分,共20分1、轴类零件在一台车床上车端面、外圆和切断;此时工序为 AA一个 B两个 C三个 D四个2、下列不属于型腔加工方法的是 BA电火花成形 B线切割 C普通铣削 D数控铣削3 、下列不属于平面加工方法的是 DA刨削 B磨削 C铣削 D铰削4、某导柱的材料为40钢,外圆表面要达到IT6级精度,则加工方案可选 AA粗车—半精车—粗磨—精磨 B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是 AA机械加工工艺过程卡 B 机械加工工艺卡 C机械加工工序卡6、铰孔主要用于加工 CA 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔7、但电极平动法的特点是 BA只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是 CA是直线插补指令 B 是快速移动且加工指令 C是快速移动但不加工指令9、对于非圆型孔的凹模加工,正确的加工方法是：BA 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工,不正确的加工方法是： BA可用刨削作粗加工 B淬火后,可用精刨作精加工C 可用成型磨削作精加工四、编程题每小题10分共20分编制如图所示凸模线切割程序,分别采用ISO代码和3B代码,切割起点为O,引入段长度OA=5mm,加工顺序O→A→B→C→D→A→O,选用钼丝直径为φ mm,单边放电间隙δ= mm尖角处不需加过渡圆弧1、3B格式1如图所示,以O点为坐标原点建立坐标系2确定补偿距离;ΔR=r+δ= mm+=3 确定各交点坐标;作辅助线CE、CF如图所示;其中,CE=30mm,CF=50mm,则在直角三角形CEF中,EF=40mm;各交点坐标如下：A,0,B45,0,C55.,90D-5,90E25,90F25,504选择切割起点及切割顺序;切割起点为O点;切割顺序为：O→A→B→C→D→A→O 5编写程序G90编程P1G92 X0 Y0G42 D70G01 X45000 Y0G01 X55000 Y90000G02 X-5000 Y90000 I -30000 J -40000G01 X5000 Y0G40G01 X0 Y0M02五、简答题每题5分共20分1、万能夹具有哪几部分组成万能夹具是成型磨床的主要附件,也可以在平面磨床或万能工具磨床上使用;它由十字滑块、回转部分、分度部分和工件的装夹部分组成;2、成型磨削时,工艺尺寸换算的内容是什么成型磨削时,工艺尺寸换算的内容是：1确定各工艺中心和工艺坐标;2计算各工艺中心的坐标尺寸;3各平面至对应中心的垂直距离;4各平面对所选定坐标轴的倾斜角度;5某些圆弧的圆心角;3、导柱加工中为什么要研磨中心孔导柱加工中研磨中心孔目的在于消除中心孔在热处理过程中可能产生的变形和其它缺陷,使磨削外圆柱面时获得精准定位,以保证外圆柱面的形状精度要求;4、编制零件机械加工过程时,确定其加工顺序应遵循哪些原则答：编制零件机械加工过程时,确定其加工顺序应遵循如下：1零件分段加工时,应遵循“先粗后精”的加工顺序;2先加工基准表面,后加工其它表面;3先加工主要表面,后加工次要表面;4先加工平面,后加工内孔;六、写下图中所示模具零件的工艺路线：10分材料：CrWMn热处理硬度HRC58—62方案一：备料—锻造—退火—铣六面—磨六面—划线/作螺纹及销孔—铰挡料销孔—铣型孔/修漏料孔—热处理—磨六面—坐标磨型孔方案二：备料—锻造—退火—铣六面—磨六面—划线/作螺纹孔及销孔/穿丝孔—热处理—磨六面—线切割挡料销孔及型孔—研磨型孔。

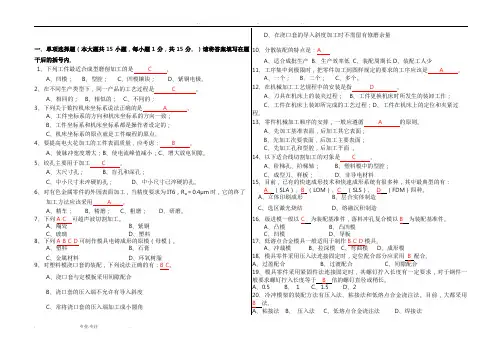

一、单项选择题（本大题共15小题，每小题1分，共15分。

）请将答案填写在题干后的括号内。

1、下列工件最适合成型磨削加工的是 C 。

A、凹模；B、型腔；C、凹模镶块；D、紫铜电极。

2、在不同生产类型下，同一产品的工艺过程是 C 。

A、相同的；B、相似的；C、不同的；3、下列关于数控机床坐标系说法正确的是 A 。

A、工件坐标系的方向和机床坐标系的方向一致；B、工件坐标系和机床坐标系都是操作者设定的；C、机床坐标系的原点就是工件编程的原点。

4、要提高电火花加工的工件表面质量，应考虑： B 。

A、使脉冲宽度增大；B、使电流峰值减小；C、增大放电间隙。

5、铰孔主要用于加工 C 。

A、大尺寸孔；B、盲孔和深孔；C、中小尺寸未淬硬的孔；D、中小尺寸已淬硬的孔。

6、对有色金属零件的外园表面加工，当精度要求为IT6，R a＝0.4μm时，它的终了加工方法应该采用 A 。

A、精车；B、精磨；C、粗磨；D、研磨。

7、下列A C 可超声波切割加工。

A、陶瓷B、紫铜C、玻璃D、塑料8、下列A B C D可制作模具电铸成形的原模（母模）。

A、塑料B、石膏C、金属材料D、环氧树脂9、对塑料模浇口套的装配，下列说法正确的有：B C。

A、浇口套与定模板采用间隙配合B、浇口套的压入端不允许有导入斜度C、常将浇口套的压入端加工成小圆角D、在浇口套的导入斜度加工时不需留有修磨余量10、分散装配的特点是：AA、适合成批生产B、生产效率低C、装配周期长D、装配工人少11、工序集中到极限时，把零件加工到图样规定的要求的工序应该是 A 。

A、一个；B、二个；C、多个。

12、在机械加工工艺规程中的安装是指 D 。

A、刀具在机床上的装夹过程；B、工件更换机床时所发生的装卸工作；C、工件在机床上装卸所完成的工艺过程；D、工件在机床上的定位和夹紧过程。

13、零件机械加工顺序的安排，一般应遵循 A 的原则。

A、先加工基准表面，后加工其它表面；B、先加工次要表面，后加工主要表面；C、先加工孔和型腔，后加工平面。

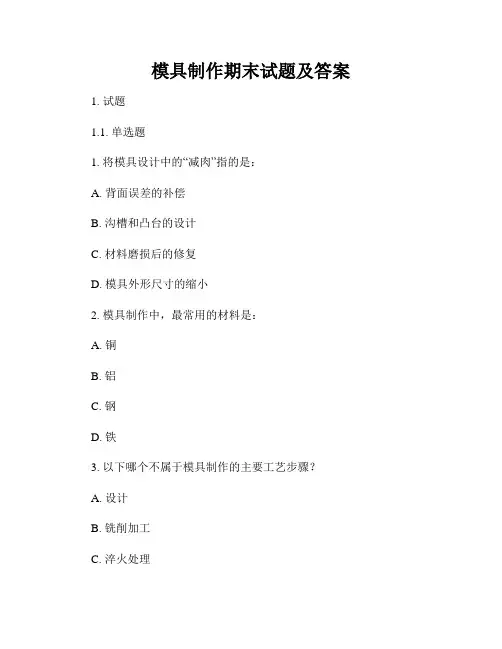

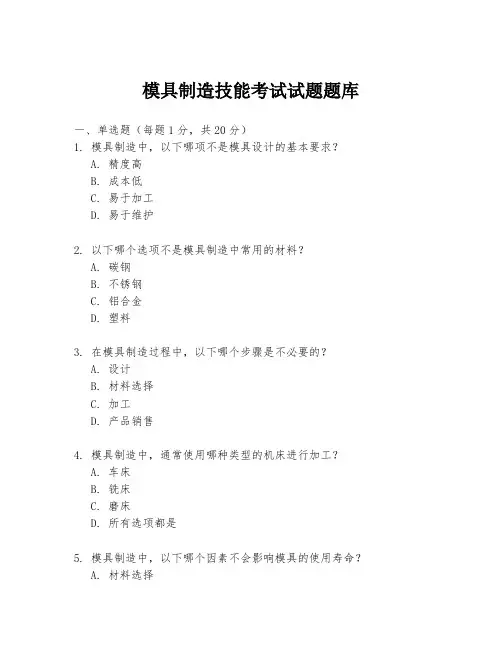

模具制作期末试题及答案1. 试题1.1. 单选题1. 将模具设计中的“减肉”指的是：A. 背面误差的补偿B. 沟槽和凸台的设计C. 材料磨损后的修复D. 模具外形尺寸的缩小2. 模具制作中，最常用的材料是：A. 铜B. 铝C. 钢D. 铁3. 以下哪个不属于模具制作的主要工艺步骤？A. 设计B. 铣削加工C. 淬火处理D. 装配4. 下列哪个部位是模具中的活动构件？A. 顶针B. 模板C. 固定板D. 基板5. 通常用于金属模具的表面处理是：A. 硬化B. 镀铬C. 碳化D. 喷漆1.2. 多选题1. 模具制作过程中的CAD软件主要用于：A. 模具设计B. 材料选择C. 工艺分析D. 数字化加工E. 零件装配2. 下列哪些因素会影响模具寿命？A. 材料质量B. 使用环境C. 模具结构设计D. 维护保养E. 加工精度要求3. 下列哪些是注塑模具的主要组成部分？A. 模板B. 滑块C. 顶针D. 固定板E. 凸台1.3. 简答题1. 工艺性设计是模具设计中的重要内容，请简要说明工艺性设计的意义及其不同方面的考虑点。

2. 请简述模具制作中的重要工艺步骤，并说明各个步骤的作用。

3. 论述模具结构设计中的注意事项，包括模具零件的布置原则和配合尺寸的选择。

2. 答案1.1. 单选题1. D. 模具外形尺寸的缩小2. C. 钢3. C. 淬火处理4. A. 顶针5. B. 镀铬1.2. 多选题1. A. 模具设计C. 工艺分析D. 数字化加工2. A. 材料质量B. 使用环境C. 模具结构设计D. 维护保养3. A. 模板D. 固定板1.3. 简答题1. 工艺性设计是指在模具设计中考虑到模具的制造工艺、使用工艺和维护保养工艺等因素，以确保模具的生产效率和质量。

在工艺性设计中，需要考虑材料的可加工性、模具结构的可实现性、工装夹具的便捷性等因素。

2. 模具制作的重要工艺步骤包括：模具设计、材料选用、模具加工、热处理和表面处理、模具装配和调试等。

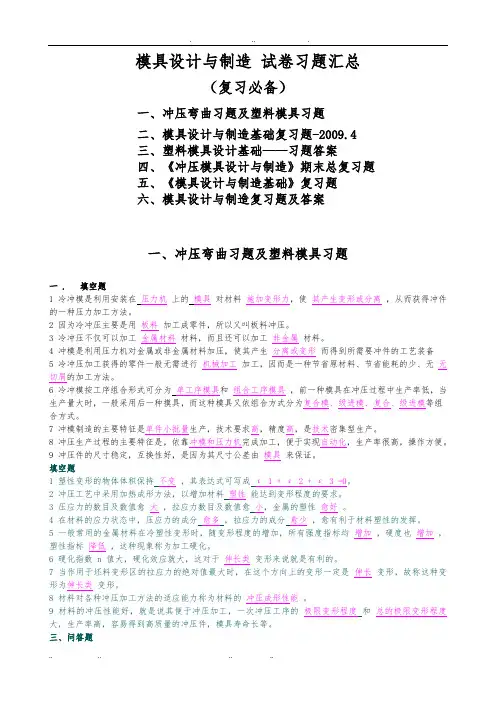

模具设计与制造试卷习题汇总（复习必备）一、冲压弯曲习题及塑料模具习题二、模具设计与制造基础复习题-2009.4三、塑料模具设计基础——习题答案四、《冲压模具设计与制造》期末总复习题五、《模具设计与制造基础》复习题六、模具设计与制造复习题及答案一、冲压弯曲习题及塑料模具习题一 . 填空题1 冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离，从而获得冲件的一种压力加工方法。

2 因为冷冲压主要是用板料加工成零件，所以又叫板料冲压。

3 冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。

4 冲模是利用压力机对金属或非金属材料加压，使其产生分离或变形而得到所需要冲件的工艺装备5 冷冲压加工获得的零件一般无需进行机械加工加工，因而是一种节省原材料、节省能耗的少、无无切屑的加工方法。

6 冷冲模按工序组合形式可分为单工序模具和组合工序模具，前一种模具在冲压过程中生产率低，当生产量大时，一般采用后一种摸具，而这种模具又依组合方式分为复合模、级进模、复合、级进模等组合方式。

7 冲模制造的主要特征是单件小批量生产，技术要求高，精度高，是技术密集型生产。

8 冲压生产过程的主要特征是，依靠冲模和压力机完成加工，便于实现自动化，生产率很高，操作方便。

9 冲压件的尺寸稳定，互换性好，是因为其尺寸公差由模具来保证。

填空题1 塑性变形的物体体积保持不变，其表达式可写成ε 1 + ε2 + ε3 =0。

2 冲压工艺中采用加热成形方法，以增加材料塑性能达到变形程度的要求。

3 压应力的数目及数值愈大，拉应力数目及数值愈小，金属的塑性愈好。

4 在材料的应力状态中，压应力的成分愈多，拉应力的成分愈少，愈有利于材料塑性的发挥。

5 一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度指标均增加，硬度也增加，塑性指标降低，这种现象称为加工硬化。

6 硬化指数 n 值大，硬化效应就大，这对于伸长类变形来说就是有利的。

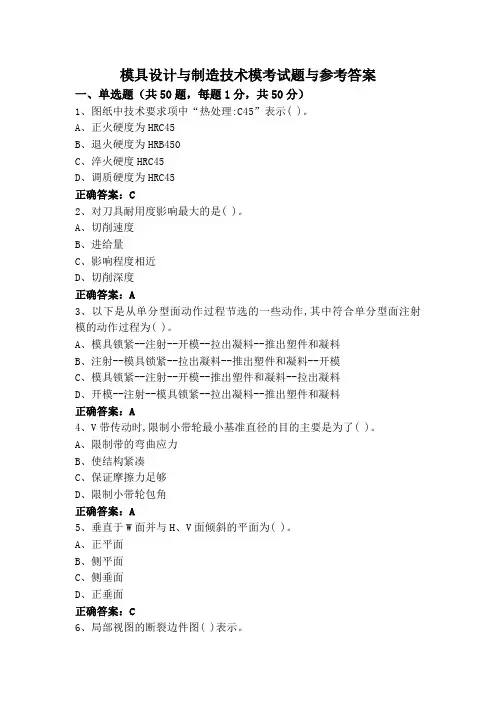

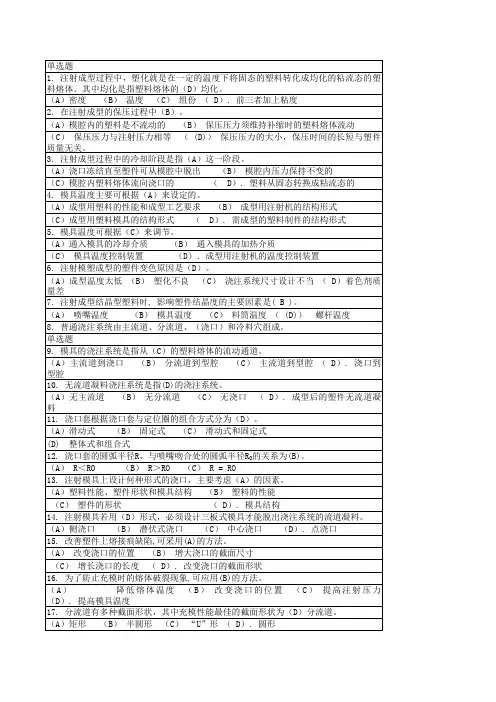

模具设计与制造技术模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、图纸中技术要求项中“热处理:C45”表示( )。
