《消防系统介绍》3.1系统概述本系统包括。

火灾自动报警系统及联动、消防电话、消防广播、电气火灾监控系统。

火灾自动报警系统能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。

3.2设计原则可靠性系统应具备在规定的条件下和规定的时间内完成规定功能的能力；应具备长期稳定工作的能力。

实用性系统应具备完成工程所要求功能的能力的水准；系统应符合本工程实际需要和国家有关规范的要求，并且实现容易，操作方便。

先进性系统应是满足可靠性和实用性要求前提下的最先进的系统。

系统应是一个符合集散系统发展趋势，报警及控制在同一总线回路中实现。

点型火灾探测器必须是真正的智能型模拟量火灾探测器，能自动进行类比分析，从根本上减少或杜绝误报。

开放性系统应遵循开放系统的原则。

系统应提供符合国际标准的软件、硬件、通信、网络、操作系统和数据库管理系统等诸方面的接口和工具，使系统具备良好的灵活性、兼容性、扩展性和可移植性。

经济性系统应满足性能与价格之比同类系统和条件下达到最优。

3.3系统组成火灾自动报警系统主要是由光电感烟火灾探测器、感温火灾探测器、手动报警按钮、消火栓按钮、声光报警器、信号输入模块、输出控制模块、中控室设备等组成。

消防控制中心位于首层消防安防控制中心内。

在消防控制中心设置报警联动一体机、消防电话主机、消防广播主机、联动控制盘、联动电源及备电、计算机彩色显示系统crt等设备。

在选择警联动一体机时充分考虑老楼火灾自动报警系统改造后的点位的冗余，保证老楼系统改造后的火灾自动报警系统可以接入新系统。

根据中控室的框架结构，综合考虑本工程的各弱电系统的特点，对消防安防监控中心进行整体布局，我公司选用立柜式火灾报警联动一体机。

整个建筑中敷设有火灾报警信号线、dc24v联动电源线、直启线、消防火警电话线、消防紧急广播线、消火栓启泵及反馈线等。

火灾自动报警系统施工技术标准一、明敷穿线钢导管路技术要求敷设前外观检查：钢导管无压扁、内壁是否光滑。

镀锌钢导管镀层覆盖完整、表面无锈斑。

1、钢导管管路有下列情况之一时，中间应增设拉线盒或接线盒，其位置应便于穿线：管路长度每超过30m，无弯曲；管路长度每超过20m，有1个弯曲；管路长度每超过10m，有2个弯曲；管路长度每超过8m，有3个弯曲。

2、钢导管管路弯曲敷设时，弯曲管材弧度应均匀。

不应有折皱、凹陷、裂纹、死弯等缺陷。

切断口平整、光滑。

管材弯扁程度不应大于管外径的10%。

3、钢导管的弯曲半径不宜小于管材外径的6倍。

当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管材外径的4倍。

4、钢导管在敷设前应均匀涂刷防火涂料。

5、为避免明敷设钢导管被破坏，尽量将钢导管直接敷设在粱、棚、柱上，采用“欧姆”形卡固定。

6、明敷设钢导管采用单独的卡具吊装或支撑物固定，管路的吊杆直径不应小于6mm。

（若采用角钢时规格不应小于25mm*25mm*3mm）7、明敷钢导管管路应排列整齐，固定点牢固，间距均匀，其最大间距应符合下表的规定：8、明敷钢导管管路的固定点与终端、弯头中点、电气器具或盒箱边缘的距离宜为200mm，并同一项目中应统一距离标准。

(个别情况应满足150~300mm）9、钢导管管路进入落地式箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为50～80mm。

9、钢管安装敷设进入箱、盒，内外均应有根母锁紧固定，内侧安装护口。

钢管进箱盒的长度以带满护口贴进根母为准。

10、导管经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导管跨越变形缝的两侧应固定，并留有适当余量。

11、套接紧定式钢导管管路连接的紧定螺钉，应采用专用工具操作。

不应敲打断、折断螺帽。

12、套接紧定式钢导管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。

管材插入连接套管接触应紧密，且应符合下列规定：1）直管连接时，两管口分别插入直管接头中间，紧贴凹槽处两端，用紧定螺钉定位后，进行旋紧至螺帽脱落。

消防电接线规范消防设备的接线及接口要求一、消火栓按钮的接线：根据消火栓按钮的生产的要求和设计要求确定。

6根线接法：2根去消控中心的是总线。

4根到消火栓泵的是启泵线和反馈信号线。

（（６根线，２信号线＼２启泵线＼２回答灯线，有时不做反馈线，放了5根线!跳了一跟+24V线!）.2根报警线到控制器,4根到泵控柜。

有的设备可以用过总线电灯，就用4个线就够了。

其他的一般是5-6根线（当选5根线时，灯线与直接启动线有一根公用）。

4根线接法：仅用于手动控制时用2根启泵+2根应答灯线，共4根线。

两根启泵指示灯线、两根启泵线，通接接线可能优化一根线。

2根线接法：2根是仅用于手动控制时启泵。

根据《建筑设计防火规范》GBJ 16—87第8．6．2条之规定：高层工业建筑和水箱不能满足最不利点消火栓水压要求的其他建筑，应在每个室内消火栓处设置直接起动消防水泵的按钮，并应有保护设施。

而《高层民用建筑设计防火规范》GB 50045—95第7．4．6．7条也有相应规定：临时高压给水系统的每个消火栓处应设置直接起动消防水泵的按钮，并应设有保护按钮的设施。

火灾发生时，室内消火栓能否出水对火场的扑救工作起着至关重要的作用，而今城市中高层建筑林立，市政管网水压一般难以保证高层消火栓栓口出水压力，为降低造价，延长管网使用寿命，消防水系统一般常采用临时高压给水系统来保证消火栓栓口的出水压力以满足火场灭火要求，因而用来起动消防水泵，并保证消防管网及时充有压力水的消火栓按钮在消火栓系统中占据着很重要的作用。

规范要求消火栓按钮一般设置在消火栓箱内或带有玻璃的壁龛内，并要求按钮应有保护设施，防止小孩玩弄或误起动。

笔者在多年消防检测中发现许多建筑的消火栓按钮未设置在消火栓箱内，或设置在消火栓箱外的没有足够的保护措施，而直接由一个塑料方盒构成，很容易被毁坏，从而导致误报警时有发生。

所谓壁龛是指壁上小室，泛指墙上小室；通俗地说，指墙面上凹进去的洞穴，而不是直接凸露出墙面，这是一些施工单位图省事或不理解而随意设置的，是不符合规范要求的。

电缆知识|消防常用的电线型号有什么特点消防常用的电线大多数是弱电线缆，重要用于消防线路的应急照明及报警系统的连接线，依据不同的电器、仪表系统选择电压等级相对应的电线。

1、消防常用电线1）RVV、RVVP：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线/屏蔽软电线，多用于电器、仪表连接电源线、传输线使用；RVVP有屏蔽性能可以抵御外在信号干扰。

2）BV、BLV:聚氯乙烯绝缘电线。

同BX型,但耐湿性和耐气候性较好。

3）BVR:聚氯乙烯绝缘软电线。

同BV型,仅用于安装时要求松软的场所。

4）BVV、BLVV:聚氯乙烯绝缘和护套电线。

同BV型,用于潮湿和机械防护要求较高的场所,可直埋土壤中。

RVS双绞线5）BV-105、BLV-105:耐热105℃聚氖乙烯绝缘电线同B型,用于45℃及以上高温环境中。

6）BVR-105:耐热105℃聚氯乙烯绝缘软电线。

同BVR型,用于45℃及以上高温环境中。

7）RV：单芯铜芯氯乙烯绝缘绝缘软线。

供各种移动电器、仪表、电信设备、自动扮装置接线用;也作为内部安装用线,安装时环境温度不低于-15℃。

8）RVB：两芯平型铜芯聚氯乙烯绝缘软线。

供各种移动电器、仪表、电信设备、自动扮装置接线用;也作为内部安装用线,安装时环境温度不低于-15℃。

9）RVS：两芯铜芯聚氯乙烯绞型连接软线。

供各种移动电器、仪表、电信设备、自动扮装置接线用;也作为内部安装用线,安装时环境温度不低于15℃。

要求较高及常常移动、弯曲的场所。

10）AVR；镀锡铜芯聚氯乙烯绝缘平型连接软线。

11）RV-105：铜芯耐热1050C聚氯乙烯绝缘聚氯乙烯绝缘连接软线。

二、电线通用符号含义（1）：B一电线(有时不表示)（2）导体：T一铜芯(一般缺省表示),L一铝芯,R一软铜（3）绝缘：V一聚氯乙烯,X一橡皮,F一氯丁橡皮（4）护套：V一聚氯乙烯（5）其他：R一软电线,P一屏蔽,B一平。

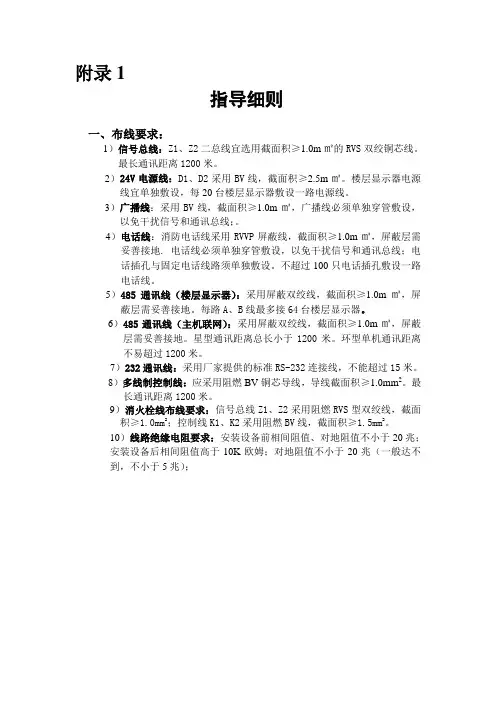

附录1
指导细则
一、布线要求：
1）信号总线：Z1、Z2二总线宜选用截面积≥1.0m㎡的RVS双绞铜芯线。

最长通讯距离1200米。

2）24V电源线：D1、D2采用BV线，截面积≥2.5m㎡。

楼层显示器电源线宜单独敷设，每20台楼层显示器敷设一路电源线。

3）广播线：采用BV线，截面积≥1.0m㎡，广播线必须单独穿管敷设，以免干扰信号和通讯总线；。

4）电话线：消防电话线采用RVVP屏蔽线，截面积≥1.0m㎡，屏蔽层需妥善接地. 电话线必须单独穿管敷设，以免干扰信号和通讯总线；电
话插孔与固定电话线路须单独敷设。

不超过100只电话插孔敷设一路
电话线。

5）485通讯线（楼层显示器）：采用屏蔽双绞线，截面积≥1.0m㎡，屏蔽层需妥善接地。

每路A、B线最多接64台楼层显示器。

6）485通讯线（主机联网）：采用屏蔽双绞线，截面积≥1.0m㎡，屏蔽层需妥善接地。

星型通讯距离总长小于1200米。

环型单机通讯距离
不易超过1200米。

7）232通讯线：采用厂家提供的标准RS-232连接线，不能超过15米。

8）多线制控制线：应采用阻燃BV铜芯导线，导线截面积≥1.0mm2。

最长通讯距离1200米。

9）消火栓线布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；控制线K1、K2采用阻燃BV线，截面积≥1.5mm2。

10）线路绝缘电阻要求：安装设备前相间阻值、对地阻值不小于20兆；
安装设备后相间阻值高于10K欧姆；对地阻值不小于20兆（一般达不
到，不小于5兆）；。

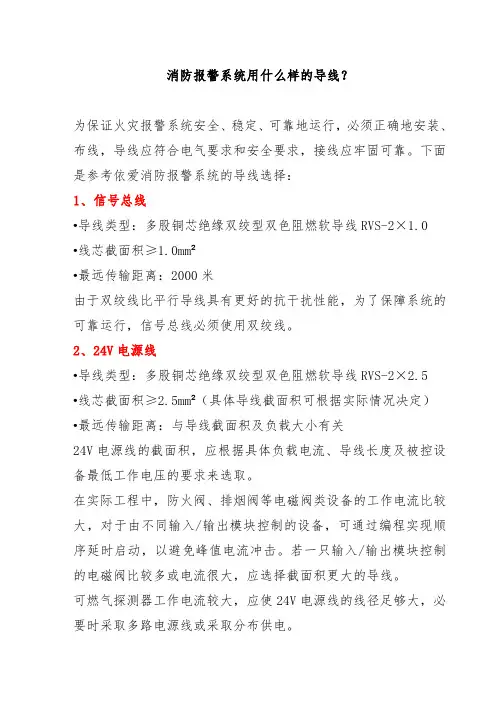

消防报警系统用什么样的导线？为保证火灾报警系统安全、稳定、可靠地运行，必须正确地安装、布线，导线应符合电气要求和安全要求，接线应牢固可靠。

下面是参考依爱消防报警系统的导线选择：1、信号总线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0•线芯截面积≥1.0mm²•最远传输距离：2000米由于双绞线比平行导线具有更好的抗干扰性能，为了保障系统的可靠运行，信号总线必须使用双绞线。

2、24V电源线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×2.5•线芯截面积≥2.5mm²（具体导线截面积可根据实际情况决定）•最远传输距离：与导线截面积及负载大小有关24V电源线的截面积，应根据具体负载电流、导线长度及被控设备最低工作电压的要求来选取。

在实际工程中，防火阀、排烟阀等电磁阀类设备的工作电流比较大，对于由不同输入/输出模块控制的设备，可通过编程实现顺序延时启动，以避免峰值电流冲击。

若一只输入/输出模块控制的电磁阀比较多或电流很大，应选择截面积更大的导线。

可燃气探测器工作电流较大，应使24V电源线的线径足够大，必要时采取多路电源线或采取分布供电。

3、多线联动控制线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0•线芯截面积≥1.0mm²•最远传输距离：1000米4、串行通讯总线•导线类型：铜芯绝缘护套屏蔽双绞型双色软导线RVVPS-2×1.0•线芯截面积≥1.0mm²•最远传输距离：1200米5、消防广播线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.5•线芯截面积≥1.5mm²•最远传输距离：1000米6、消防电话线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.5•线芯截面积≥1.5mm²•最远传输距离：1000米7、网络通讯线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0•线芯截面积≥1.0mm²•最远传输距离：1000米。

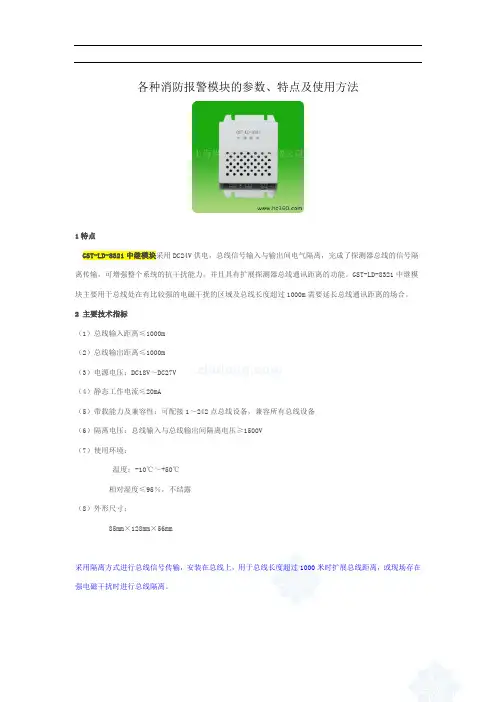

各种消防报警模块的参数、特点及使用方法1特点GST-LD-8321中继模块采用DC24V供电，总线信号输入与输出间电气隔离，完成了探测器总线的信号隔离传输，可增强整个系统的抗干扰能力，并且具有扩展探测器总线通讯距离的功能。

GST-LD-8321中继模块主要用于总线处在有比较强的电磁干扰的区域及总线长度超过1000m需要延长总线通讯距离的场合。

2主要技术指标（1）总线输入距离≤1000m（2）总线输出距离≤1000m（3）电源电压：DC18V～DC27V（4）静态工作电流≤20mA（5）带载能力及兼容性：可配接1～242点总线设备，兼容所有总线设备（6）隔离电压：总线输入与总线输出间隔离电压≥1500V（7）使用环境：温度：-10℃～+50℃相对湿度≤95％，不结露（8）外形尺寸：85mm×128mm×56mm采用隔离方式进行总线信号传输，安装在总线上，用于总线长度超过1000米时扩展总线距离，或现场存在强电磁干扰时进行总线隔离。

1特点GST-LD-8300型输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。

主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。

这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

输入端具有检线功能，可现场设为常闭检线、常开检线输入，应与无源触点连接。

本模块可采用电子编码器完成编码设置。

当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。

2主要技术指标（1）工作电压：总线24V（2）工作电流≤1mA（3）线制：与控制器的信号二总线连接（4）出厂设置：常开检线方式（5）使用环境：温度：-10℃～+55℃相对湿度≤95％，不结露（6）外壳防护等级：IP30（7）外形尺寸：86mm×86mm×43mm（带底壳）电子编码，可接收设备常开或常闭开关量信号。

火灾自动报警系统及联动控制设备的配电要求及布线特点一、系统供电1、火灾自动报警系统的主电源宜按一级或二级负荷来考虑。

因为安装火灾自动报警系统的场所均为重要的建筑或场所，火灾自动报警系统如能及时、正确报警，可以使人民的生命、财产得到保护或少受损失。

所以要求其主电源的可靠性高，有两个或两个以上电源供电，在消防控制室进行自动切换。

同时还要有直流备用电源，来确保其供电的切实可靠。

直流备用电源宜采用火灾报警控制器的专用蓄电池或集中设置的蓄电池。

当直流备用电源采用消防系统集中设置的蓄电池时，火灾报警控制器应采用单独的供电回路，并应保证在消防系统处于最大负载状态下不影响报警控制器的正常工作。

2、火灾自动报警系统的主电源和备用电源，其容量应分别符合现行有关国家标准的要求，在备用电源连续充放电3次后，主电源和备用电源应能自动转换。

分别用主电源和备用电源供电，火灾自动报警系统的各项控制功能和联动功能应正常。

火灾报警控制器电源要有自动转换和备用电源的自动充电功能，备用电源要有欠压和过压报警功能。

3、火灾自动报警系统有CRT显示器、计算机主机、消防通讯设备、应急广播等装置时其主电源宜采用UPS电源，这一要求是为了防止突然断电造成以上装置不能正常工作。

4、灾自动报警系统主电源的保护开关不应采用漏电保护开关。

其原因是，漏电与保证装置供电可靠性来比较，后者为第一位。

控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

主电源应有明显标志。

5、消防用电设备应采用单独的供电回路，并当发生火灾切断生产、生活用电时，应仍能保证消防用电，其配电设备应有明显标志。

其配电线路和控制回路宜按防火分区划分。

6、高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。

7、一类高层建筑自备发电设备，应设有自动启动装置，并能在30s内供电。

二类高层建筑自备发电设备，当采用自动启动有困难时，可采用手动启动装置。

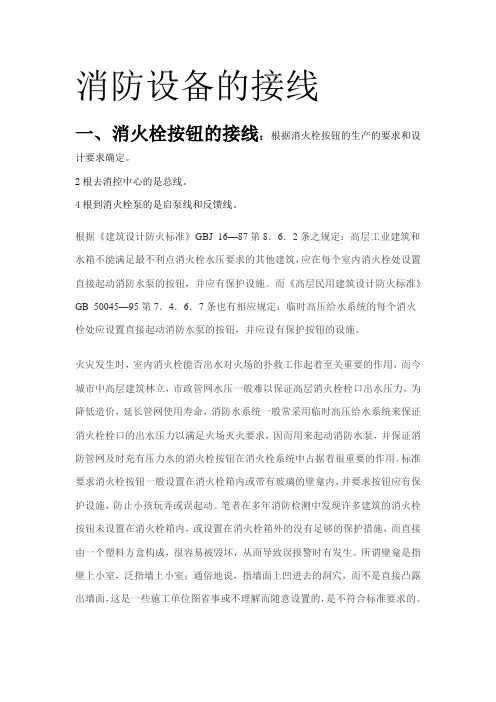

消防设备的接线一、消火栓按钮的接线：根据消火栓按钮的生产的要求和设计要求确定。

2根去消控中心的是总线。

4根到消火栓泵的是启泵线和反馈线。

根据《建筑设计防火标准》GBJ 16—87第8．6．2条之规定：高层工业建筑和水箱不能满足最不利点消火栓水压要求的其他建筑，应在每个室内消火栓处设置直接起动消防水泵的按钮，并应有保护设施。

而《高层民用建筑设计防火标准》GB 50045—95第7．4．6．7条也有相应规定：临时高压给水系统的每个消火栓处应设置直接起动消防水泵的按钮，并应设有保护按钮的设施。

火灾发生时，室内消火栓能否出水对火场的扑救工作起着至关重要的作用，而今城市中高层建筑林立，市政管网水压一般难以保证高层消火栓栓口出水压力，为降低造价，延长管网使用寿命，消防水系统一般常采用临时高压给水系统来保证消火栓栓口的出水压力以满足火场灭火要求，因而用来起动消防水泵，并保证消防管网及时充有压力水的消火栓按钮在消火栓系统中占据着很重要的作用。

标准要求消火栓按钮一般设置在消火栓箱内或带有玻璃的壁龛内，并要求按钮应有保护设施，防止小孩玩弄或误起动。

笔者在多年消防检测中发现许多建筑的消火栓按钮未设置在消火栓箱内，或设置在消火栓箱外的没有足够的保护措施，而直接由一个塑料方盒构成，很容易被毁坏，从而导致误报警时有发生。

所谓壁龛是指壁上小室，泛指墙上小室；通俗地说，指墙面上凹进去的洞穴，而不是直接凸露出墙面，这是一些施工单位图省事或不理解而随意设置的，是不符合标准要求的。

笔者认为，由于一些住宅楼、商业、娱乐建筑内居住或流动人员复杂，文化层次、道德修养也有很大的差异，难免会出现一些有意或不小心毁坏消防设施的行为，因而，笔者建议消火栓按钮应设在消火栓箱内，并没置在一定高度，防止孩童误动；而一些高级写字楼、公寓则可将消火栓按钮设置在箱外，有一定的保护措施，并用红色醒目标志标明其作用和使用方法，便于人员在火灾状态下使用。

《民用建筑电气设计标准》(JGJ／T 16—92)中第24．6．1．1条对设有消火栓按钮的消火栓灭火系统的控制要求作了明确的规定：1．消火栓按钮控制回路应采用50V以下的安全电压。

２、火灾自动报警系统应设专用接地干线，并应在消防控制室设置专用接地板。专用接地干线应从消防控制室专用接地板引至接地体。专用接地干线应采用铜芯绝缘导线,其线芯截面面积不应小于25平方毫米。专用接地干线宜穿硬质塑料管埋设至接地体。规定火灾自动报警系统应在消防控制室设置专用的接地板是必要的，这有利于保证系统正常工作。专用接地干线,是从消防控制室接地板引到接地体这一段，若设专用接地体则是指从接地板引至室外这一段接地干线。计算机及电子设备接地干线的引入段一般不能采用扁钢或裸铜排等方式,主要是为了与防雷接地分开，需有一定绝缘，以免直接接触，影响消防电子设备接地效果。为此规定专用接地干线应采用铜芯绝缘导线,其线芯截面积不应小于25平方毫米,此规定是参考“IEC”标准，这主要是为了提高可靠性和尽量减小导线电阻。
5、消防用电设备应采用单独的供电回路,并当发生火灾切断生产、生活用电时，应仍能保证消防用电，其配电设备应有明显标志。其配电线路和控制回路宜按防火分区划分。
6、高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。ﻫﻫ7、一类高层建筑自备发电设备,应设有自动启动装置,并能在30s内供电。二类高层建筑自备发电设备,当采用自动启动有困难时，可采用手动启动装置。ﻫﻫ二、接地
ﻫ1、火灾自动报警系统接地装置的接地电阻值应符合下列要求:采用专用接地装置时,接地电阻值不应大于4Ω,这一取值是与计算机接地要求有关规范一致的。采用共用接地装置时，接地电阻值不应大于１Ω，这是与国家有关接地规范中对电气防雷接地系统共用接地装置时,接地电阻值的要求一致的。对于接地装置是专用还是共用，要依新建工程的情况而定，一般尽量采用专用为好，若无法达到专用亦可用共用。ﻫ
ﻫ 4、火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。如受条件限制必须合用时，两种电缆应分别布置在竖井的两侧。主要目的是防止强电系统对弱电系统的火灾自动报警设备的干扰。不宜将火灾自动报警系统的电缆与高压电力电缆在同一竖井内敷设。ﻫﻫ５、火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。正极“+"线应为红色,负极“-＂线应为蓝色。同一工程中相同用途导线的颜色应一致,接线端子应有标号。主要是为了便于接线和维修。实际应用中,有的厂家的自动报警系统传输总线已不再分极性，这对于施工是很方便的,但传输总线与24伏电源线及联动设备线还是要区别一下颜色,会给施工及调试带来很方便的。

消防供电及其配电线路要求向消防用电设备供给电能的独立电源叫消防电源。

现代建筑中应用电能的消防设备有两大类，一类是为建筑提供照明、动力，即电力（强电）设备；另一类是传递信息和控制信号，即电子（弱电）设备。

这两类设备按需要组合成若干功能性子系统，如：消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、消防联动控制、自动灭火、应急照明、疏散指示标志和电动的防火墙、门、窗、卷帘、阀门等，从而构成完备的、功能复杂的建筑消防电气系统。

消防用电设备是用以保障人身和财产安全的设备，要求其供电电源必须安全可靠。

不仅要求在正常情况下、而且当电网停电或发生火灾断电等种种特殊情况时，都能够为各种消防用电设备提供充足可靠的电能，确保消防设备正常运转、发挥应有的作用。

消防电源及其配电线路是现代建筑安全保障设施的重要组成部分，常言道：大楼消防电源在先。

楼宇的消防供电安全包括三个方面：一是要在多种不利情况下都能为消防电气设备提供充足的电能；二是要防止因供电线路或设备故障（包括雷击）引起火灾、或火灾发生后通过消防供电线路蔓延扩大；三是要求交流强电设备和供电线路不能对消防弱电系统构成干扰。

现行GB 50052 1995供配电系统设计规范（以下简称供配电规范）、GB 50016 2006建筑设计防火规范？（以下简称建规）以及其它相关防火规范对消防电源及其配电线路都作了相应规定和要求。

所以在消防电源及其配电线路设计中，必须认真考虑以最可靠、合理、经济的方案满足消防供电要求。

2消防负荷的等级划分现行供配电规范根据其用电场所的重要性和中断供电在政治、经济上造成的损失或影响程度，将电力负荷等级划分为以下四级。

1.中断供电将造成人身伤亡时2.中断供电将在政治、经济上造成重大损失时，例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等3.中断供电将影响有重大政治、经济意义的用电单位的正常工作，例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷1.中断供电将在政治、经济上造成较大损失时，例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等2.中断供电将影响重要用电单位的正常工作，例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱不属于一级和二级负荷者为三级电力负荷建规、GB 50045 1995（2005年版）高层民用建筑设计防火规范？（以下简称高规）、GB 50116 1998火灾自动报警系统设计规范（以下简称规）等现行防火规范，则根据建筑的结构、使用性质、火灾危险性、疏散和扑救难度、事故后果等基本情况，将建筑分为三大类，在同类建筑中消防负荷的供电等级与其它用电负荷相比处于最高供电等级，归纳起来，可将消防负荷等级划分为以下三级。

消防配件标准安装、布线、接线图JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！ / 2013-06-09JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39：用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。

按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。

J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！ / 2013-05-28消火栓按钮外形示意图如图1-17：对外接线端子示意图如图1-18：其中：L1+、L1-：接安全栅本安侧K1、K2：常开输出端子L2+、L2-：接下一按钮或终端电阻具体接线参见第一章3.3节GST-LD-8331编址接口模块接线说明。

布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.1mH。

消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。

GST-MD-M9514型火灾光警报器安装与接线海湾消防报警设备专区！ / 2013-05-22火灾光警报器的外形结构示意图如图2-23：火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。

消防报警器怎么接线消防报警器有故障检测功能，能自动检测总线(包括短路、断路等)、部件故障、电源故障等，能以声、光信号发出故障警报，并通过液晶显示故障发生的部位、时间、故障总数以及故障部件的地址、类型等信息，那消防报警器种类有哪些呢？感温火灾探测器、感烟火灾探测器、复合式感烟感温火灾探测器、紫外火焰火灾探测器、可燃气体火灾探测器、红外对射火灾探测器、手动火灾报警按钮、消火栓按钮、火灾声报警器、火灾光报警器、火灾声光报警器、多功能报警器等，那么消防报警器怎么接线？一、接线方法：通常我们用的是两总线，即信号线（两根）、电源线（两根DC24V）。

声光报警器有4根线，2根信号、2根电源。

手动报警按钮一般也是4根线，2根信号、2根电话。

消火栓按钮通常6根线，2根信号、2根启泵电源、2根启泵回答。

二、声光报警器的简单介绍：声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。

防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。

非编码型可以和国内外任何厂家的火灾报警控制器配套使用。

当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。

也可同手动报警按钮配合使用，达到简单的声、光报警目的。

防爆产品需符合GB3836系列标准的要求（满足GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准），经国家指定的检测机构鉴定并取得了防爆合格证。

报警器外壳为全不锈钢壳体，灯壳抗冲击能力强，180清晰可视超高亮LED发光管，配备超强蜂鸣器，具有工作稳定，使用寿命长，功耗低，不受污染物和水的影响等特点。

以上是。

并接为一个回路，所
有插孔电话并接为另一回路。

电话线均为RVVP-2*1.0mm2（至消防控制中心）。

固定分机电话处安装电话专用模块，除需ZR-RVVS-2*1.0 mm2电话线外，还需报警信号线ZR.RVS-2*1.5mm2一条和ZR.BV-2.5m m2电源线一对，报警信号线和电源线可就近引来。

11、消防显示盘信号线为单回路至消防控制中心。

穿ZR.RVS-2*1.5 mm2一对。

另加电
源线ZR.BV-2.5mm2两条就近与电源线并接。

12、电源主线（消防控制中心至各栋竖井顶层ZR.BV-4mm2两条，分支电源线（每栋平
层各模块、声光报警器等）ZR.BV-2.5mm2。

13、凡消火栓起泵用的黑色和白色ZR.BV-1.5mm2电线整个小区可就近并接；凡直流
24V电源用的ZR.BV-2.5mm2（竖井干线是4.0mm2）红色和黑色电线，整个小区可就近并接。

【消防里的设备用的电线颜色】
1、信号线:一般为阻燃/耐火红蓝双绞软线(红正蓝负),感烟探测器、感温探测器手动报警按钮信号模块及等连在信号线上。

如水流指示器、报警阀、防火阀、快速放气阀等通过信号模块连在信号线上以及报警主机连接。

2、电源线:一般为阻燃/耐火红黑双绞软线或阻燃BV硬线(红正黑负),节制模块即需要连接信号线也需要连接电源线。

报警警铃如带地址直接接信号线线以及电源线。

如不带地址需通过节制输出模块连接信号线电源线上。

如补风阀、排烟阀、电动阀、电动排烟口、送风机、补风机、排烟风机、空压机节制及强切非消防电源、电梯通过节制模块。

消防报警系统的线缆计算方法1、信号线：按树枝状方式计算，一定注意计算完整2、手报电话线：按串接方式计算3、消火栓按钮线：按串接方式计算4、广播线：按串接方式计算，如强电回路，这个很好理解5、电源线：主要是部分模块用，按树枝状方式计算6、直起线：主要是直接控制的设备需要，如风机、水泵，按放射状路线计算：点到点，即，中控室分别到各设备计算过程中的注意：有时几种线同管，此时切忌漏算估算要在积累大幅经验的基础上才能做到，比如，民宅照明电线管通常—m2,电线通常是电线管的倍，幅度很大，见到一个活，有经验的能马上有了感觉，做出判断。

即，估算就是凭感觉，正确的感觉，要靠努力和细心得到。

如果允许你包设计（或可优化图纸）你可套用电线DG20电线管，1米/平方米；电线，米/平方米。

大小管材及电线线径以综合在以上数字中。

以上是个人经验所得具体还要看图纸，主要是控制的方式配电的考虑角度等，对造价影响很大。

我给你正解消防火宅自动报警系统有总线和多线制多线用在送排风消防泵控制柜喷淋泵控制柜防火卷帘手动报警按钮如无电话插口消防电话也走多线其他走总线如烟感温感（2跟信号线）消火栓按钮（2跟信号线 2跟直起泵线如带电话插口+2跟屏蔽线）声光报警（2跟信号线+2跟24V电源线）信号线全可以并联直起泵线和24V电源线可以跟着信号线走看实际情况怎么省线怎么走一共6跟线2跟信号到主机2跟24V到主机 2跟直起泵线到泵房相应的控制柜控制柜上的起泵按钮可以直接启动消防泵并把信号返回主机主机放出报警信号消火栓按钮是把信号先传送到主机主机放出报警信号多线盘上的直起泵线起泵都是起泵2个方式海湾一个回路板最多带242点我按小于242点给你解答的我干消防的没错目前，所有设计院在设计住宅照明回路时都必须设PE线施工时一般都用不着，留在灯头盒内，已备用户装修时换 I 类灯具时需要。

I 类灯具 class I luminaire灯具的防触电保护不仅依靠基本绝缘，而且还包括附加的安全措施，即把易触及的导电部件连接到设施的固定线路中的保护接地导体上，使易触及的导电部件在万一基本绝缘失效时不致带电。

消防弱电的知识：弱电消防系统就是指火灾自动报警系统,由总控制室控制。

火宅自动报警系统由：火灾温感（或者烟感）探测器、楼层图形显示器、火灾声光报警器、控制模块、消防电话、水泵电梯防火卷帘门等联动线路、控制柜、电脑、功放等等内容组成.设计一般包括：火灾报警主机柜及联动控制柜的摆放位置、各种线路进线方式（多少根电缆，线槽还是穿管);报警主机电源容量需要确认、是否使用UPS不间断电源，如有要设计摆放位置、接线方式和电源容量等;是否设置了CRT系统(显示器）,如有需要上位机一台，相应的电源接口、和消防主机的接线(一般一根电缆即可);还有空调或排风系统电源是否设置也要考虑。

一、消防控制室主要用于安装消防控制设备，对系统送风排烟、消防水泵启停及运行状况显示、非消防电源的强制切换、消防电梯的运行、普通电梯的迫降、其他灭火系统的启停及运行状况、火灾报警及远程启泵按钮所在楼层、火警广播、防火卷帘的运行等。

（消防控制室宜设在高层建筑的首层或地下一层。

火灾自动报警系统，建筑消防设施指建(构）筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建（构）筑物火灾的设备设施的总称。

常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。

)二、控制线和信号线一般用屏蔽双绞线RVS2×1.5，可以防止干扰。

电源线，低压比如24伏用BV线或者KVV2×1.5的线就可以.烟感、手报的与主机连接通讯的线路要用控制线，供电的线要用电源线. 水泵看是如何控制，低压控制用24伏电源线，直拉线高压的要看具体设计，例如直流110伏可以用2.5非双绞的.补充：控制系统的电压和控制专用的电压相差不多，但抗干扰能力要求高。

电源线用控制线是没有问题的,但一般考虑成本和使用的频繁性会分别使用电缆. 直接反馈到主机报警或驱动模块设备动作的通讯线路不论怎么称呼都属于控制线，声光和广播是通过模块动作后接通电源或音频信号,所以使用时打开模块动作的是控制线,模块动作后经过模块给到设备的是电源或音频线.三、1、信号线：一般为阻燃/耐火红蓝双绞软线（红正蓝负），感烟探测器、感温探测器手动报警按钮信号模块及等连在信号线上。
