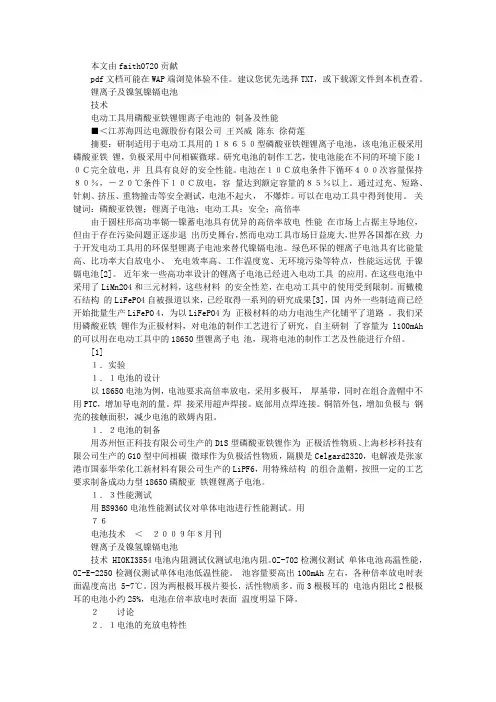

本文由faith0720贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
锂离子及镍氢镍镉电池技术电动工具用磷酸亚铁锂锂离子电池的制备及性能■＜江苏海四达电源股份有限公司王兴威陈东徐荷莲摘要：研制适用于电动工具用的１８６５０型磷酸亚铁锂锂离子电池，该电池正极采用磷酸亚铁锂，负极采用中间相碳微球。
研究电池的制作工艺，使电池能在不同的环境下能１０Ｃ完全放电，并且具有良好的安全性能。
电池在１０Ｃ放电条件下循环４００次容量保持８０％，－２０℃条件下１０Ｃ放电，容量达到额定容量的８５％以上。
通过过充、短路、针刺、挤压、重物撞击等安全测试，电池不起火，不爆炸。
可以在电动工具中得到使用。
关键词：磷酸亚铁锂；锂离子电池；电动工具；安全；高倍率由于圆柱形高功率镉—镍蓄电池具有优异的高倍率放电性能在市场上占据主导地位，但由于存在污染问题正逐步退出历史舞台，然而电动工具市场日益庞大，世界各国都在致力于开发电动工具用的环保型锂离子电池来替代镍镉电池。
绿色环保的锂离子电池具有比能量高、比功率大自放电小、充电效率高、工作温度宽、无环境污染等特点，性能远远优于镍镉电池[2]。
近年来一些高功率设计的锂离子电池已经进入电动工具的应用。
在这些电池中采用了LiMn2O4和三元材料，这些材料的安全性差，在电动工具中的使用受到限制。
而橄榄石结构的LiFePO4自被报道以来，已经取得一系列的研究成果[3]，国内外一些制造商已经开始批量生产LiFePO 4，为以LiFePO4为正极材料的动力电池生产化铺平了道路。
我们采用磷酸亚铁锂作为正极材料，对电池的制作工艺进行了研究，自主研制了容量为l100mAh 的可以用在电动工具中的18650型锂离子电池，现将电池的制作工艺及性能进行介绍。
[1]１．实验１．１电池的设计以18650电池为例，电池要求高倍率放电，采用多极耳，厚基带，同时在组合盖帽中不用PTC，增加导电剂的量。
