循环冷却水系统

不间断冷却水循环系统原理和作用1. 概述不间断冷却水循环系统是一种常见于工业设备和机械设备中的冷却系统，它的作用是保持设备的工作温度在安全范围内，并防止设备因过热而损坏。

本文将对不间断冷却水循环系统的原理和作用进行详细介绍。

2. 原理不间断冷却水循环系统的原理主要是利用水作为冷却介质，利用泵将冷却水循环输送至设备内部，通过水的循环流动来吸收设备产生的热量，然后将热水排出设备，再次送入冷却循环系统中被冷却后再次循环使用。

这样就可以保持设备的工作温度在可控范围内，防止设备过热。

3. 结构不间断冷却水循环系统一般由水箱、泵、散热器、冷却管路和控制系统等组成。

水箱用于存放冷却水，泵负责将冷却水输送至设备内部，散热器主要起到降温作用，而冷却管路则负责将冷却水送至设备内部并将热水排出设备。

控制系统则用于监控和控制不间断冷却水循环系统的运行状态。

4. 作用不间断冷却水循环系统的作用主要体现在保持设备的工作温度在安全范围内、防止设备过热、延长设备的使用寿命、提高设备的工作效率、保证设备的安全运行等方面。

通过不间断冷却水循环，设备内部的热量可以及时被带走，避免了因过热而导致的设备损坏，保证了设备的正常运行。

5. 应用领域不间断冷却水循环系统广泛应用于电力、化工、冶金、石油、航空等领域的各种机械设备和工业设备中，保证了设备的正常运行和安全工作。

6. 总结不间断冷却水循环系统以其良好的冷却效果和稳定的工作性能，为各种设备的正常运行提供了重要的保障。

通过不间断的循环运行，可以有效降低设备的工作温度，延长设备的使用寿命，提高设备的工作效率，保障了设备的安全运行。

不间断冷却水循环系统对于各种工业设备和机械设备来说至关重要。

7. 工作原理详解不间断冷却水循环系统的工作原理其实非常简单，但是却非常有效。

冷却水从水箱中被泵抽出，经过冷却管路输送至设备内部。

在设备内部，冷却水通过散热器，将设备内部产生的热量带走，从而冷却设备。

热水被再次输送回水箱进行冷却，以便再次循环使用。

云数循环冷却水可能是指在云计算数据中心中使用的循环冷却水系统，这种系统用于有效地散发数据中心产生的热量。

循环冷却水系统通常分为两种类型：
-封闭式循环冷却水系统：在这种系统中，冷却水被回收利用，循环不已，因此水量损失很少。

水中的各种矿物质和离子含量一般不发生变化，而水的再冷却是在另一台换热设备中用其他冷却介质来进行的。

-敞开式循环冷却水系统：在这种系统中，冷却水循环再用，但水的再冷却是通过冷却塔来进行的。

水中的各种矿物质和离子含量会不断被浓缩增加。

循环冷却水系统的组成包括补充水系统、旁滤水处理系统、管网系统、水冷却设施等。

在数据中心的应用中，循环冷却水系统具有以下特点：
-热容量大，散热效率高：液体冷却技术通过使用液体作为传热介质来降低数据中心的温度，这依赖于与热源直接接触的液体排出热量。

液体的传热效果比空气好得多，能吸收大量的热量，从而使散热效率大大提高。

-减少能源消耗和支出：通过循环介质带走大部分热量，从而减少单台服务器对空气的需求和服务器机房对空气循环的总体需求，显著减少了服务器机房回流引起的局部热点。

此外，数据中心还有其他冷却方式，如机械制冷（包括风冷直膨空调系统、风冷冷冻水系统、水冷冷冻水系统和集中冷却水系统等）和自然冷却（包括新风、空气板换、转轮换热、蒸发冷却和液体冷却等技术）。

总的来说，循环冷却水系统在数据中心的应用有助于提高能效和散热性能，是现代数据中心设计中不可或缺的一部分。

冷却水循环系统操作说明操作一：开启冷却水循环系统在启动冷却水循环系统之前，确保系统内的所有元件都正常工作。

首先，检查冷却水储罐中的水位是否足够，如需补充水，则使用合适的工具将水加入到正确的水位上。

然后，确保冷却泵和其他关键设备已连接并处于正常工作状态。

操作二：设置冷却水流量根据需要的冷却效果，通过调整冷却系统的控制面板上的流量阀门来设置冷却水流量。

根据系统的要求，设置合适的流量范围，并确保其稳定在所需的水平上。

请注意，过高或过低的水流量都可能导致系统故障或无法达到期望的冷却效果。

操作三：监测冷却水温度通过在冷却系统的监测设备上查看冷却水温度来确保其在安全范围内。

如果温度超出设定的上限或下限，则需要采取适当的措施来调整冷却水温度。

例如，如果温度过高，可以增加冷却水流量或使用辅助的冷却措施。

操作四：维护冷却水质量保持冷却水的良好质量是冷却系统正常运行的关键。

定期检查冷却水的pH值、浊度以及防腐剂和杀菌剂的浓度。

如果发现异常情况，及时进行必要的调整和维护。

此外，定期清洗冷却系统中的过滤器和冷却塔，以确保水路畅通无阻。

操作五：定期维护和保养定期维护和保养冷却水循环系统是保持其正常运行的重要步骤。

定期检查设备的工作状态，清洁阀门和管道，润滑泵和电机以确保其正常操作。

同时，及时更换老化的部件，避免潜在的故障和安全隐患。

操作六：关闭冷却水循环系统当不再需要冷却水循环系统时，将系统逐步关闭。

首先，减小冷却水流量，并确保其停止流动。

然后，关闭冷却泵和其他关键设备，以及相应的阀门。

最后，将冷却水储罐中的水排空，并定期清洗系统以去除积聚的污垢和杂质。

总结：冷却水循环系统是许多工业和商业领域中必不可少的设施。

正确操作并维护该系统可以确保设备和工艺的正常运行，延长其使用寿命，并提高工作效率。

遵循以上操作说明，定期检查和维护系统，将有助于保持冷却水循环系统的稳定性和可靠性，从而提高整个生产过程的效果和可靠性。

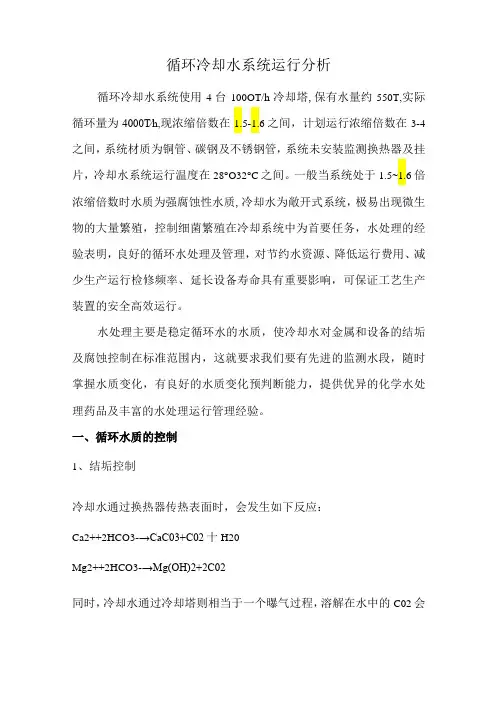

循环冷却水系统运行分析循环冷却水系统使用4台100OT/h冷却塔,保有水量约550T,实际循环量为4000T∕h,现浓缩倍数在1.5-1.6之间，计划运行浓缩倍数在3-4之间，系统材质为铜管、碳钢及不锈钢管，系统未安装监测换热器及挂片，冷却水系统运行温度在28°O32°C之间。

一般当系统处于1.5~1.6倍浓缩倍数时水质为强腐蚀性水质,冷却水为敞开式系统，极易出现微生物的大量繁殖，控制细菌繁殖在冷却系统中为首要任务，水处理的经验表明，良好的循环水处理及管理，对节约水资源、降低运行费用、减少生产运行检修频率、延长设备寿命具有重要影响，可保证工艺生产装置的安全高效运行。

水处理主要是稳定循环水的水质，使冷却水对金属和设备的结垢及腐蚀控制在标准范围内，这就要求我们要有先进的监测水段，随时掌握水质变化，有良好的水质变化预判断能力，提供优异的化学水处理药品及丰富的水处理运行管理经验。

一、循环水质的控制1、结垢控制冷却水通过换热器传热表面时，会发生如下反应：Ca2++2HCO3-→CaC03+C02十H20Mg2++2HCO3-→Mg(OH)2+2C02同时，冷却水通过冷却塔则相当于一个曝气过程，溶解在水中的C02会逸出，水的pH值会升高，此时重碳酸盐在碱性条件下会发生如下的反应：Ca(HC03)2+20H-CaC03+2H20+C032-当水中溶有氯化钙时，还会发生如下的置换反应：CaC12+CO32-->CaCO3+2Cl-如水中溶有适量的磷酸盐时，磷酸根将与钙离子生成磷酸钙，其反应为：2PO43-+3Ca2÷→Ca3(P04)2上述一系列反应中生成的碳酸钙和磷酸钙均属微溶性盐，它们的溶解度比氯化钙和重碳酸钙要小得多。

碳酸钙等水垢从水中析出的过程，就是微溶性盐从溶液中结晶沉淀的一种过程，按结晶动力学观点，认为结晶的过程首先是发生晶核，形成少量的微晶粒，然后这种微小的晶体在溶液中由于热运动(布朗运动)不断地相互碰撞，和金属器壁也不断地进行碰撞，碰撞的结果就提供了晶体生长的机会，使小晶体不断变成了大晶体，也就是说要形成碳酸钙层垢，碳酸钙小晶粒在溶液中必须按一种特有的次序集合或排列才能形成。

循环冷却水系统简介循环冷却水系统循环冷却水系统（recirculating cooling water system）冷却水换热并经降温，再循环使用的给水系统，包括敞开式和密闭式两种类型。

主要由冷却设备、水泵和管道组成。

冷水流过需要降温的生产设备（常称换热设备，如换热器、冷凝器、反应器）后，温度上升，如果即行排放，冷水只用一次（称直流冷却水系统）。

使升温冷水流过冷却设备则水温回降，除换热设备的物料泄漏外，可用泵送回生产设备再次使用，管外通常用风散热。

冷水的用量大大降低，常可节约95％以上。

冷却水占工业用水量的70％左右，循环冷却水系统起了节约大量工业用水的作用。

循环冷却水系统原理以水作为冷却介质，并循环使用的一种冷却水系统。

主要由冷却设备、水泵和管道组成。

冷水流过需要降原理图温的生产设备（常称换热设备，如换热器、冷凝器、反应器）后，温度上升，如果即行排放，冷水只用一次（称直流冷却水系统）。

使升温冷水流过冷却设备则水温回降，可用泵送回生产设备再次使用，冷水的用量大大降低，常可节约95％以上。

冷却水占工业用水量的70％左右，因此，循环冷却水系统起了节约大量工业用水的作用。

循环冷却水系统分类冷却设备有敞开式和封闭式之分，因而循环冷却水系统也分为敞开式和封闭式两类。

敞开式系统的设计和运行较为复杂。

循环冷却水系统敞开式冷却设备有冷却池和冷却塔两类，都主要依靠水的蒸发降低水温。

再者，冷却塔常用风机促进蒸发,冷却水常被吹失。

故敞开式循环冷却水系统（图1）必须补给新鲜水。

由于蒸发，循环水浓缩，浓缩过程将促进盐分结垢(见沉积物控制)。

补充水有稀释作用，其流量常根据循环水浓度限值确定。

通常补充水量超过蒸发与风吹的损失水量，因此必须排放一些循环水（称排污水）以维持水量的平衡。

循环冷却水系统在敞开式系统中，因水流与大气接触，灰尘、微生物等进入循环水；此外，二氧化碳的逸散和换热设备中物料的泄漏;也改变循环水的水质。

为此,循环冷却水常需处理，包括沉积物控制、腐蚀控制和微生物控制。

循环水冷却系统循环水冷却系统是现代工业中常用的一种冷却技术，通过循环利用水来冷却设备或机器，以维持其正常运行温度。

这种系统被广泛运用于各类工业生产过程中，如钢铁冶炼、发电厂、化工厂等，能有效降低设备的工作温度，提高生产效率和设备寿命。

工作原理循环水冷却系统的工作原理非常简单但有效。

系统通过水泵将冷却水推送至设备或机器附近，水经过设备表面吸收热量后变热，然后通过冷却塔或换热器散热，变冷后再次循环使用。

这种循环过程持续进行，以确保设备不过热并保持在安全温度范围内。

组件组成一个典型的循环水冷却系统由多个关键组件组成：•水泵：用于将冷却水从水箱中抽送至需要冷却的设备。

•冷却塔：通过对空气传热来散热，将热水冷却为冷水，以便再次循环使用。

•水箱：用于存储和循环冷却水。

•管道系统：连接水泵、设备和冷却塔，构成完整的水循环路径。

•控制系统：用于监测和控制系统的运行，确保冷却效果和设备安全。

优点和应用循环水冷却系统具有以下优点：•高效节能：与其他冷却方式相比，水冷却系统能够更高效地散热，节省能源。

•稳定性好：可以稳定维持设备温度，避免过热引起的故障。

•操作简单：系统结构简单，易于安装和维护。

这种系统被广泛应用于工业生产中的各个领域，如冶金、发电、化工、制药等行业。

特别是在需要连续高负荷运行的设备中，循环水冷却系统表现出色，成为关键的散热装置。

总结循环水冷却系统作为一种重要的工业冷却技术，以其高效、稳定和简单的特点，在现代工业生产中扮演着不可或缺的角色。

通过合理设计和运行管理，可以最大程度地提高设备稳定性和工作效率，为工业生产提供有力支持。

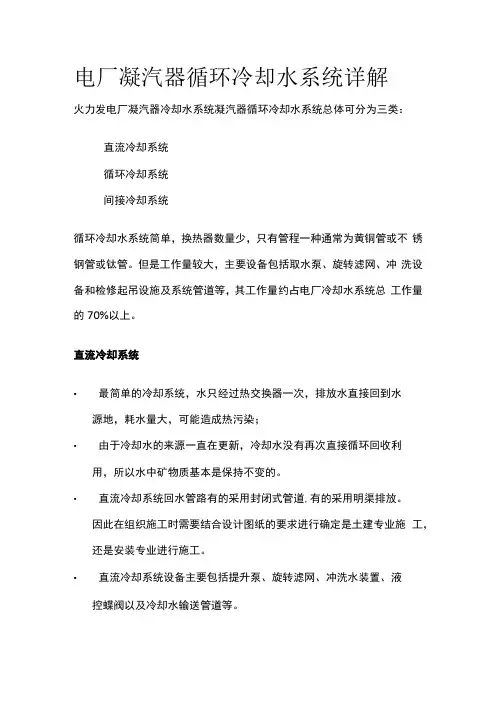

电厂凝汽器循环冷却水系统详解火力发电厂凝汽器冷却水系统凝汽器循环冷却水系统总体可分为三类：直流冷却系统循环冷却系统间接冷却系统循环冷却水系统简单，换热器数量少，只有管程一种通常为黄铜管或不锈钢管或钛管。

但是工作量较大，主要设备包括取水泵、旋转滤网、冲洗设备和检修起吊设施及系统管道等，其工作量约占电厂冷却水系统总工作量的70%以上。

直流冷却系统•最简单的冷却系统，水只经过热交换器一次，排放水直接回到水源地，耗水量大，可能造成热污染；•由于冷却水的来源一直在更新，冷却水没有再次直接循环回收利用，所以水中矿物质基本是保持不变的。

•直流冷却系统回水管路有的采用封闭式管道,有的采用明渠排放。

因此在组织施工时需要结合设计图纸的要求进行确定是土建专业施工，还是安装专业进行施工。

•直流冷却系统设备主要包括提升泵、旋转滤网、冲洗水装置、液控蝶阀以及冷却水输送管道等。

•直流冷却系统一般需要布置较长的冷却水管线，由布置在海洋、江河或湖泊中供水泵房的水泵直接将冷却水提升输送到冷却设备，这一段的管线较大，一般情况下，300MW机组冷却水管线工程通径为DN1800mm , 600MW机组冷却水管线为DN2200mm ,现场施工时土方开挖工作量大，占用场地较大，对现场整体组织施工影响较大，因此需要在项目组织实施过程中提前策划，避免对后续项目的施工带来不利影响。

•这些管道的一般需要在现场直接卷制，需要配备龙门吊、卷板机和较大的组合场地。

管道焊接可采用内外口双面焊接，此外还需要喷砂和防腐专业的配合。

•直流冷却水系统管线较大，一般不需要进行冲洗，但需要在管道施工过程中进行清理，并办理隐蔽签证。

循环冷却水系统•在冷却水系统中,冷却水经过循环水泵送入凝汽器,进行热交换，被加热的冷却水经冷却塔冷却后，流入冷却塔底部水池，再由循环水泵送入凝汽器循环使用,此循环再利用的冷却水则称循环冷却水。

这种冷却形式主要是最原始传统的冷却方式，系统比较简单，设备主要包括循环水泵、旋转滤网、起重设备、冲洗设备、液控蝶阀、隔断蝶阀、胶球清洗装置以及输送管线等，此外有些设计还包括配套的水处理设备和机力风机设备等。

冷却水循环系统原理一、引言冷却水循环系统是一种常见的工业设备，用于控制机器或设备的温度，以保持其正常运行。

本文将介绍冷却水循环系统的原理和工作流程。

二、冷却水循环系统的组成冷却水循环系统主要由冷却器、泵、水箱、管道和控制装置等组成。

冷却器用于将热量从机器或设备中传递到水中，泵负责将水从水箱中抽取并通过管道送回冷却器，水箱用于存储冷却水，管道则连接冷却器、泵和水箱，控制装置用于监测和调节系统的温度和流量。

三、工作原理1. 冷却器的工作原理：冷却器通过内部的换热器将机器或设备产生的热量传递给循环水，从而使其温度升高。

冷却器内部的换热器通常由一系列的管道和鳍片组成，通过这些管道流动的水与鳍片接触，实现热量交换。

2. 泵的工作原理：泵起到将冷却水从水箱中抽取并送回冷却器的作用。

当泵工作时，它会产生一定的压力，使得冷却水能够顺利地流动。

泵的选择应根据系统的流量和压力需求进行。

3. 水箱的作用：水箱用于存储冷却水，并起到平衡系统压力和温度的作用。

在冷却水循环系统中，水箱的容量应足够大，以确保系统能够稳定运行。

4. 管道的作用：管道连接冷却器、泵和水箱，起到传输冷却水的作用。

为了保证系统的流动平稳，管道应具备足够的直径和合理的布局。

5. 控制装置的作用：控制装置用于监测和调节系统的温度和流量。

通过传感器采集冷却水的温度和流量数据，并根据设定的参数进行控制，以保持系统的稳定运行。

四、冷却水循环系统的工作流程冷却水循环系统的工作流程可以分为以下几个步骤：1. 泵将冷却水从水箱中抽取出来；2. 冷却水经过管道流向冷却器；3. 冷却器内部的换热器将机器或设备产生的热量传递给冷却水；4. 冷却水通过管道返回水箱；5. 控制装置监测冷却水的温度和流量，并根据设定的参数进行调节；6. 循环上述步骤，以保持冷却水的循环流动和温度控制。

五、总结冷却水循环系统通过冷却器、泵、水箱、管道和控制装置等组成，实现对机器或设备的温度控制。

循环冷却水处理技术第一节 循环冷却水系统用水来冷却工艺介质的系统称作冷却水系统。

冷却水系统通常分为直流冷却水系统和循环冷却水系统两种。

一、直流冷却水系统在直流冷却水系统中，冷却水仅仅通过换热设备一次，用过后水就被排放掉，如图1-1所示。

因此，它的用水量很大，而排出水的温升却很小，水中各种矿物质和离子含量基本保持不变。

这种冷却水系统不需要其它冷却水构筑物，因此投资少、操作简便，但是冷却水操作费用大，而且不符合当前节约使用水资源的要求。

这种系统(除了用海水的直流冷却水系统外)在国外已被淘汰，在国内一些中小型老厂仍在采用。

随着国内各项节水政策的制定，这些工厂也都在采取措施，积极进行技术改造。

①②图1-1 直流冷却水系统①：冷却水 ②：冷却水泵 ③：冷却工艺介质的热换器 ④：换热后的热水 二、循环冷却水系统循环冷却水系统又分封闭式和敞开式两种。

1．封闭式循环冷却水系统封闭式循环冷却水系统又称为密闭式循环冷却水系统。

在此系统中，冷却水用过后不是马上排放掉，而是收回再用，循环不止。

在循环过程中，冷却水不暴露于空气中，所以水量损失很少。

水中各种矿物质和离子含量一般不发生变化，而水的再冷却是在另一台换热设备中，用其它冷却介质来进行冷却的，如图1-2所示。

这种系统一般用于发电机、内燃机或有特殊要求的单台换热设备。

图1-2 封闭式循环冷却水系统①：冷却水 ②：冷却水泵 ③：冷却工艺介质的换热器 ④：热水⑤：热水泵⑥：冷却热水的冷却器⑦：冷水2．敞开式循环冷却水系统在敞开式循环冷却水系统中，冷却水用过后也不是立即排放掉，而是收回循环使用。

水的再冷却是通过冷却塔来进行的，因此，冷却水在循环过程中要与空气接触，部分水在通过冷却塔时还会不断被蒸发损失掉，因而水中各种矿物质和离子含量也不断被浓缩增加。

为了维持各种矿物质和离子含量稳定在某一个定值上，必须对系统补充一定量的冷却水，通常称作补充水；并排出一定量的浓缩水，通称排污水，其流程如图1-3所示。
