手工砂型铸造流程

•砂型铸造的基本过程/20111213/62031.html•砂型铸造有六个基本步骤:1) 把模样放入砂中制成一个模具。

2) 在浇注系统中把原型和砂子接合起来。

3) 把模样去掉。

4) 把模具的空隙用熔化了的金属填充起来。

5) 让金属冷却。

6) 把砂型模具敲掉取出铸件。

砂型铸造案例项目导入：轴承座铸件的造型工艺方案。

铸件简图：轴承座如图2-1所示。

铸件材料：HT150。

体积参数：轮廓尺寸240mm´65mm´75mm，铸件重量约5kg。

生产性质：单件生产。

项目要求：确定铸件的造型工艺方案并完成造型操作。

图2-1 轴承座将液体金属浇入用型砂捣实成的铸型中，待凝固冷却后，将铸型破坏，取出铸件的铸造方法称为砂型铸造。

砂型铸造是传统的铸造方法，它适用于各种形状、大小及各种常用合金铸件的生产。

套筒的砂型铸造过程如图2-2所示，主要工序包括制造模样型芯盒、制备造型材料、造型、制芯、合型、熔炼、浇注、落砂、清理与检验等。

图2-2 套筒的砂型铸造过程铸件生产前需根据零件图绘制出铸造工艺图，铸造工艺图是在零件图上用各种工艺符号及参数表示出铸造工艺方案的图形。

其中包括：浇注位置，铸型分型面，型芯的数量、形状、尺寸及其固定方法，加工余量，收缩率，浇注系统，起模斜度，冒口和冷铁的尺寸和布置等。

铸造工艺图是指导模样(型芯盒)设计、生产准备、铸型制造和铸件检验的基本工艺文件。

砂型铸造主要工序包括：(1) 根据零件图制造模样和型芯盒；(2) 配制性能符合要求的型(芯)砂；(3) 用模样和型芯盒进行造型和造芯；(4) 烘干型芯(或砂型)并合型；(5) 熔炼金属并进行浇注；(6) 落砂、清理和检验。

2.1.1 常用造型工模具1. 砂箱制造砂型时，需要用一种无底、无盖并围绕砂型的框架，以防型砂捣实时向外挤出，这种框架就叫做砂箱，砂箱的作用是便于造型，便于翻转砂型及搬运砂型。

砂箱可紧固着在它里面所捣实的型砂，它的四壁可承受金属液对型砂的侧压力，砂箱附有合型时的对准装置及吊运翻箱和夹紧装置，如图2-3所示。

砂型铸造工艺一般流程目录1.型砂,芯砂配制工艺规程-----------------22.制芯工艺守则--------------------------23.砂芯烘干工艺规程----------------------34.造型,下芯,合箱操作规程----------------45.浇注工艺规程--------------------------76.落砂工艺操作规程----------------------107.清理工艺守则--------------------------11XXXX机械有限公司工艺文件砂型铸造通用工艺规程 SXJZ-2011-01-20001.型砂.芯砂配制参见《混砂工艺规程》2.制芯工艺守则2.1芯盒检验，芯盒在车间使用超过半个月，每半个月检验芯盒1次，芯盒磨损以芯盒图纸为准。

2.2制芯.2.2.1舂砂时紧实度要均匀,芯子表面要致密光滑,不得有松砂现象,字要清晰完整,刮砂面要用工具刮子压光.2.2.2芯头用Ф8毫米的气眼针扎透.2.2.3 砂芯应尽量轻轻在专用工作台上均匀敲出或磕出芯盒.2.2.4以修整的砂芯,其几何形状及尺寸必须符合要求,不得有凸凹毛刺,多材,缺陷.2.2.5对于大芯子,烘烤前停放时间不应过长以防蠕变.2.3检芯.2.3.1砂芯必须件件进行检验.2.3.2砂芯几何形状完整,清晰,不得有凸凹毛刺,多材,裂纹等缺陷,表面应致密,光滑.2.3.3检查刹车面外缘处,芯子两侧平面不得大于0.3毫米,厚度尺寸不小于芯盒磨损极限尺寸.2.4码放保存.2.4.1检验合格的芯子应按操作者号在指定位置摆放整齐.3.砂芯烘干工艺规程3.1准备.3.1.1炉衬无裂纹,倒塌等损坏现象,炉内无异物.3.1.2炉门启闭灵活,不变形.3.1.3烟道畅通,烟道闸门启闭灵活.3.1.4台车牢固可靠,运转灵活.3.1.5测温装置准确可靠.3.1.6装炉前去掉外观不合格砂芯.3.1.7根据炉膛内,高处高温低处低温的特点,大复杂件尽量放在高处,装卸时要轻拿轻放.3.1.8在芯子悬空处做好随行砂胎,砂芯停放时间不宜过长,以防变形.3.2烘芯.3.2.1煤窑升温160-200℃,电室升温至260-280℃，时间不超过2小时（电阻炉）或2.5小时.时间要适当，以防哄干不足或过烧.室式燃煤烘干工艺规程,同上.4.造型,下芯,合箱操作规程4.1造型前的准备.4.1.1检查生产装备.4.1.1.1模样的起模装置及吊运装置安装合不合适.4.1.1.2砂箱有下列情况不能使用.a)箱把脱落或有严重变形.b)箱壁破裂未经修补.c)砂箱翘曲变形严重.d)定位销,定位销套孔磨损超过极限偏差.e)销套孔内有严重锈皮或粘砂未清除.4.1.1.3检查出砂,背砂是否符合工艺要求.4.1.1.4准备所需冷铁,芯撑,垫片,不允许有油,水,锈存在.4.1.1.5准备所需脱模剂或分型粉,及其它工具.4.1.1.6机器造型前,尚需检查造型设备.4.1.2 手工造型需要清理,平整场地.4.2 造型.4.2.1 模样和模底板清理干净,撒分型粉或喷涂和刷擦脱模剂.4.2.2采用面砂时,面砂应均匀的覆盖模样及浇注系统上,紧实后的厚度为15-45mm.4.2.3准备安装冷铁.4.2.4为提高砂型强度,在砂型的在平面和凸缘拐角界处插钉子加固.4.2.5砂型紧实应均匀全面,紧实后硬度要达到70-90,捣好后刮平.4.2.6扎气眼时,气孔离型腔20-30mm,气孔Ф10-Ф64.2.7起模要平稳并保持垂直.4.2.8直模后,检查砂型硬度,发现局部松软或破损处,应用同类砂修补.4.3下芯4.3.1检查砂芯质量,不允许将有缺陷的砂芯下入型内,砂芯干燥深度不少于6mm,同时不得过烧.4.3.2按顺序下芯,重要件可用样板控制砂芯位置,做到位置准确, 安放牢固.4.3.3堵塞芯头与芯座的间隙,防止跑铁液.4.3.4下芯完后,应清除型内余砂.4.4合箱.4.4.1合箱前,检查铸型质量,如发现砂芯偏移,芯撑漏放和型内有散砂时,应采取措施解决. 4.4.2合箱按导向销准确平稳操作.4.4.3按工艺要求,放置浇口杯和冒口圈,并用铁板或纸盖好.4.4.4脱箱造型时,脱箱后埋好箱,箱与箱之间扎通气孔.4.4.5合箱后安放压铁,压铁重量,位置应合适.5.浇注工艺规程5.1浇注前的准备.5.1.1浇注时必须了解待浇注件所需铁液牌号及重量.5.1.2检查起吊设备是否正常,包括:5.1.2.1吊车运行是否正常.5.1.2.2吊车的回转机械是否灵活可靠.5.1.3检查浇包数量,修包质量,以及烘干预热是否合格.5.1.4备好保温聚渣,材料及工具.5.1.5检查压铁重量和位置是否合适,浇口杯是否安放妥当.5.1.6根据炉前结果对于铁水质量不合格,温度不高的铁水不得浇注.5.2按浇注工艺要求进行浇注.5.2.2开炉后的第一包铁液(约一至二批料)浇注不重要铸件.5.2.3第一次盛铁液的浇包,至发现沸腾现象应立即停止出铁液,该包铁液不允许浇注铸件,可浇芯骨或回炉料.5.2.4出铁时,铁液不得冲在包壁或塞杆上,出铁完毕,应清除表面渣子,及时用草灰等材料覆盖保温.5.2.5吊包中铁液面应低于包口30mm以上.5.2.6根据铸件要求的浇注温度进行浇注.5.2.7浇注时应有挡渣措施,浇包嘴应尽量接近浇口杯,浇口杯应保持充满并不得引起铁液飞溅或产生漩涡.5.2.8 浇注开始后,应立即引气,大型铸件应点燃出气孔旁的引火材料.5.2.9浇注时如发生铁液猛烈沸腾并从冒口连续喷出铁液时应立即停止浇注.5.2.10当冲天炉不间隔熔炼两个牌号的铸铁时,应准确估计交界铁液进入前炉的时间和数量,交界铁液不可浇注重要铸件.5.2.11浇注时应一次性充满,尽量避免补浇.5.2.12浇注剩余的铁液或不合格铁液应倒入盛回炉料的铁模或倒入废砂中.5.3安全注意事项.5.3.1车间应制定安全技术规则,工作时穿戴好工作服,防热皮鞋,手套,帽子,防护眼镜等.5.3.3吊车工吊运铁液时须鸣铃并不得从现场人员头上经过.5.3.4浇注时不得用眼睛正视冒口.5.3.5挡渣人员不得位于包嘴正面操作.5.3.6浇注完毕后应全面检查,清理场地,并熄灭火源.6.落砂工艺操作规程6.1控制冷却时间,浇注后刹车盘8分钟,大型壳体类3小时方可落砂,生产线上浇注的铸件应控制输送小车的速度,不可大范围调整.6.2去除砂箱上的残铁和残留砂块.6.3浇冒口必须在完全凝固后方能打掉,以防带肉和影响补缩.6.4落砂前先将箱上及地面上的铁片,铁豆打扫收集.6.5落砂后的砂箱堆放整齐备用.6.6清理平整工作场地.7.清理工艺守则7.1准备工作.7.1.1了解铸件结构及清理工艺要求.7.1.2熟悉设备性能及操作规程并严格执行.7.1.3检查设备是否运转正常,发现故障用时排除.7.1.4准备好所用的工具,检查是否完好,安全.7.1.5按规定穿戴好劳保用品.7.2清砂的一般要求.7.2.1工作前应先检查铸件表面有无严重缺陷,如有严重陷,应报告检查员处理.7.2.2铸件内表面所有附着的型.芯应清理干净,飞边,毛刺应铲除掉.7.2.3清砂时不许损伤铸件的边缘,棱角,禁止重锤敲打.7.2.4清除浇冒口时应正确选择敲击方向和敲击力量,以免铸件缺肉损伤.7.2.5铸件转运,堆放清铲过程中不准扔砸撞磕,以免损坏铸件,造成废品.7.3铸件表面清理.7.3.1使用清理设备应严格执行安全操作规程.7.3.2装入的铸件应无导致报废的缺陷.7.3.3经常检查清理设备易损部位和易损件,按要求及时更换,更换叶片时,应使叶轮运转平衡.7.3.4铸件上的披缝,飞刺,多肉,胀箱和错箱造成的不平处应去除磨平.7.3.5粗糙不平的内外圆柱非加工面要用砂轮磨光.7.3.6铸件表面上的夹砂,夹层等缺陷中的砂子应铲除干净.（此页无正文）附加说明本标准由科研所提出本标准由工艺科起草本标准的主要起草人:XXXX机械有限公司工艺文件砂型铸造通用工艺规程编号：SXJZ-2011-01-2000版号：2.0序号：2000-05-01发布 2000-05-08实施XXXX机械有限公司发布。

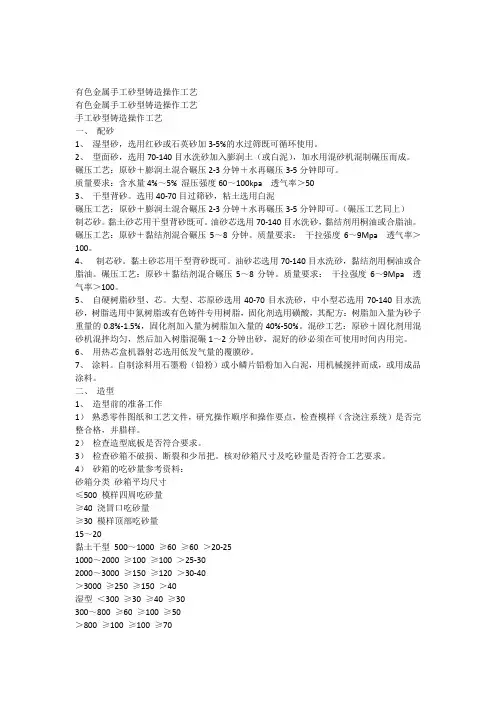

有色金属手工砂型铸造操作工艺有色金属手工砂型铸造操作工艺手工砂型铸造操作工艺一、配砂1、湿型砂，选用红砂或石英砂加3-5%的水过筛既可循环使用。

2、型面砂，选用70-140目水洗砂加入膨润土（或白泥），加水用混砂机混制碾压而成。

碾压工艺：原砂＋膨润土混合碾压2-3分钟＋水再碾压3-5分钟即可。

质量要求：含水量4%～5% 湿压强度60～100kpa 透气率＞503、干型背砂。

选用40-70目过筛砂，粘土选用白泥碾压工艺：原砂＋膨润土混合碾压2-3分钟＋水再碾压3-5分钟即可。

（碾压工艺同上）制芯砂。

黏土砂芯用干型背砂既可。

油砂芯选用70-140目水洗砂，黏结剂用桐油或合脂油。

碾压工艺：原砂＋黏结剂混合碾压5～8分钟。

质量要求：干拉强度6～9Mpa 透气率＞100。

4、制芯砂。

黏土砂芯用干型背砂既可。

油砂芯选用70-140目水洗砂，黏结剂用桐油或合脂油。

碾压工艺：原砂＋黏结剂混合碾压5～8分钟。

质量要求：干拉强度6～9Mpa 透气率＞100。

5、自硬树脂砂型、芯。

大型、芯原砂选用40-70目水洗砂，中小型芯选用70-140目水洗砂，树脂选用中氮树脂或有色铸件专用树脂，固化剂选用磺酸，其配方：树脂加入量为砂子重量的0.8%-1.5%，固化剂加入量为树脂加入量的40%-50%。

混砂工艺：原砂＋固化剂用混砂机混拌均匀，然后加入树脂混碾1～2分钟出砂，混好的砂必须在可使用时间内用完。

6、用热芯盒机器射芯选用低发气量的覆膜砂。

7、涂料。

自制涂料用石墨粉（铅粉）或小鳞片铅粉加入白泥，用机械搅拌而成，或用成品涂料。

二、造型1、造型前的准备工作1）熟悉零件图纸和工艺文件，研究操作顺序和操作要点，检查模样（含浇注系统）是否完整合格，并腊样。

2）检查造型底板是否符合要求。

3）检查砂箱不破损、断裂和少吊把。

核对砂箱尺寸及吃砂量是否符合工艺要求。

4）砂箱的吃砂量参考资料：砂箱分类砂箱平均尺寸≤500 模样四周吃砂量≥40 浇冒口吃砂量≥30 模样顶部吃砂量15～20黏土干型500～1000 ≥60 ≥60 ＞20-251000～2000 ≥100 ≥100 ＞25-302000～3000 ≥150 ≥120 ＞30-40＞3000 ≥250 ≥150 ＞40湿型＜300 ≥30 ≥40 ≥30300～800 ≥60 ≥100 ≥50＞800 ≥100 ≥100 ≥705）检查造型砂是否符合要求，造型工具是否齐备。

砂型铸造工艺流程一、砂型铸造简介砂型铸造是一种常用的铸造方法，通过使用砂模来制造金属铸件。

砂型铸造工艺流程包括模具制备、砂型制备、浇铸、冷却、脱模和后处理等步骤。

本文将详细介绍砂型铸造的工艺流程及每个步骤的具体操作。

二、模具制备在砂型铸造中，模具是制作砂型的重要工具。

首先需要准备好铸造所需的模子。

模子可以使用木模、金属模或者其他材料制作而成。

模具制备的具体步骤如下：1.设计模具结构–根据所需铸件的结构和尺寸，设计模具的内外形状和结构。

–考虑到铸件的收缩率和热胀冷缩等因素，在设计模具时需要留出相应的缩孔和浇口。

2.制作模具–根据设计图纸，选择合适的模具材料进行制作。

–使用机械加工或者手工加工的方式，按照设计图纸的要求制作模具的内外形状。

3.组装模具–将制作好的模具组装在一起，确保模具内外表面的高度一致，以保证最终铸件的尺寸精度。

–使用螺栓或者其他连接方式将模具牢固地固定在一起。

三、砂型制备砂型是铸造的关键步骤之一，其质量直接影响到最终铸件的质量。

砂型制备的具体步骤如下：1.选择砂料–根据铸件的性质和金属的种类，选择适合的砂料。

–砂料应具有良好的塑性和耐高温的特性，以便能够更好地填充模具。

2.调配砂料–将砂料和适量的粘结剂混合，用水使其充分搅拌均匀。

–确保砂料的湿度适中，既能够起到黏合作用，又不会因过度湿润而影响成型效果。

3.成型砂型–将调配好的砂料倒入模具中，使用工具进行压实，确保砂料填充整个模具空间。

–模具中的芯子应根据需要放置在合适的位置，以形成中空的铸件结构。

4.敲击模具–使用锤子等工具敲击模具的四周和底部，以去除空气泡并提高砂型的密实度。

–确保模具表面平整光滑，以便于浇铸过程中金属的流动。

5.脱模–等待砂型充分硬化后，将模具分离并轻轻敲击，使铸件和砂型分离。

–检查铸件和砂型的质量，并进行必要的修整和清理。

四、浇铸浇铸是将熔融金属倒入砂型中的过程。

在浇铸之前，需要进行一系列准备工作：1.预热砂型–在浇铸之前，将砂型预热以提高砂型的温度稳定性。

砂型铸造工艺流程简介
砂型铸造工艺是一种广泛应用于金属加工领域的铸造工艺，其工艺流程一般包括以下几个步骤：
1. 设计和制作模具：根据产品的几何形状和尺寸要求，设计和制作相应的铸模，通常采用木模或金属模。

2. 准备砂型材料：将粘结剂、砂粒等材料混合均匀，形成砂型材料，通常采用粘土砂、树脂砂等。

3. 制作砂型：将砂型材料按照产品的形状和尺寸要求制作成铸型，通常采用手工或机械加工等方式。

4. 浇注和冷却：将熔融金属液体倒入砂型中，待冷却后取出铸件，然后进行后续加工处理。

5. 清理和修整：对铸件进行清理和修整，以去除表面的砂型残留物和毛边等，提高铸件的表面质量和精度。

6. 后处理：对铸件进行必要的后处理，如热处理、表面处理等，以满足后续使用要求。

需要注意的是，不同的产品和工艺要求可能会有所不同，因此在实际应用中，还需要根据具体情况进行调整和优化。

砂型铸造工艺具有生产效率高、成本低等优点，被广泛应用于机械、汽车、航空航天、电子等领域。
