VD4型真空断路器使用与故障分析
故障现象：
在一次合闸操作过程中，VD4手车在试验位置时，“试验位置”绿灯2LD和“分闸指示”1LD绿灯亮，当操作人员将手车摇至工作位置时，“工作位置”2HD红灯亮，而“分闸指示”绿灯1LD不亮，高压柜二次图如图（1）所示，操作人员以为指示灯故障，试图使用KK开关合闸，但不能合闸。经再次检查，完全具备送电条件，此时由于送电时间紧急，于是用手按VD4上的手动合闸按钮，不能合闸。将手车反复进出几次，在工作位置仍不能合闸。将VD4手车摇至“试验位置”时，手动与电动均能合闸。
原因分析：
VD4型断路器电气控制接线图（局部合闸回路和闭锁回路）如图（2）所示。
在紧急情况下需要正常送电，又出现上述机械故障导致的电气回路不通时，可在工作位置拆下操动机构外壳，用螺丝刀顶住Y1的电磁铁，人为吸合，此时即可操作，特别强调的是这种方法仅限于非常紧急情况下采用。
经验总结：
在操作过程中发生过手车由于高压柜高压上、下桩头盖板不能随手车前进而顶开，操作时特别注意不得强行将手车摇入，应仔细检查机械各连锁环节，强行进入的后果是手车上桩头将与柜体进线保护盖板挤压而导致手车报废。在操作接地闸刀时应迅速到位，没有到位情况下将出现上述类似现象。
1.故障现象
2006年4月，在110kV安岳变电站#2主变增容技改进入后期设备调试阶段时，出现了新安装在10kVⅡ段上的7路进出线开关柜中的VD4真空断路器都只能合闸、分闸一次，就失去合、分闸功能了，不管是在高压开关柜上就地合、分闸，还是在主控室微机遥控操作，VD4真空断路器都无任何反应。
2.故障原因分析
VD4真空断路器适用于以空气为绝缘的户内式开关系统中，只要在正常的使用条件及断路器的技术参数范围内，VD4真空开关就可以满足电网在正常或事故状态下的各种操作，包括合、分和开断短路电流。针对以上故障现象，对高压开关柜二次回路接线检查，发现没有接错的地方。因为所有高压开关柜都是出现同一类问题，会不会是安装接线上的错误。考虑二次回路接线设计的正确性，认真对照CSL216B线路保护装置控制原理图，如图1所示。图1高压开关柜控制原理图，如图2所示；VD4断路器接线图，如图3所示，进行核审。

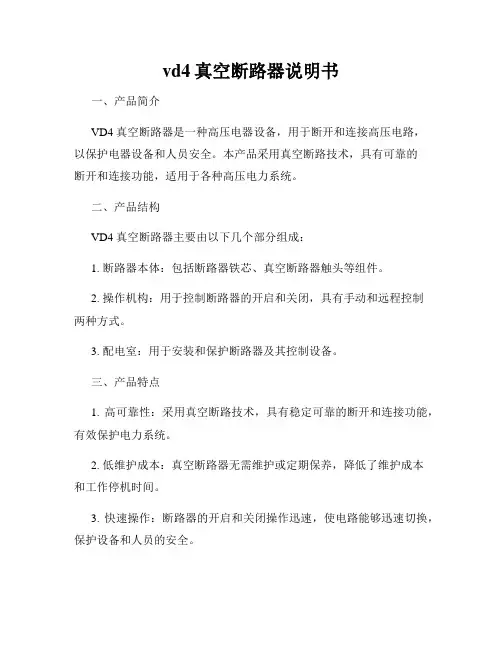

vd4真空断路器说明书
一、产品简介
VD4真空断路器是一种高压电器设备，用于断开和连接高压电路，以保护电器设备和人员安全。本产品采用真空断路技术，具有可靠的断开和连接功能，适用于各种高压电力系统。
二、产品结构
VD4真空断路器主要由以下几个部分组成：
1. 断路器本体：包括断路器铁芯、真空断路器触头等组件。
2. 操作机构：用于控制断路器的开启和关闭，具有手动和远程控制两种方式。
3. 配电室：用于安装和保护断路器及其控制设备。
三、产品特点
1. 高可靠性：采用真空断路技术，具有稳定可靠的断开和连接功能，有效保护电力系统。
2. 低维护成本：真空断路器无需维护或定期保养，降低了维护成本和工作停机时间。
3. 快速操作：断路器的开启和关闭操作迅速，使电路能够迅速切换，保护设备和人员的安全。 4. 高安全性：具有过载和短路保护功能，在异常情况下能够及时断开电路，避免事故发生。
5. 环境友好：真空断路器不产生污染物，对环境无害，符合可持续发展的要求。
四、安装和使用
1. 安装：在安装VD4真空断路器时，请参考产品的安装手册，并确保符合相关安全要求和标准。
2. 连接电路：将VD4真空断路器与高压电路正确连接，并确保连接牢固可靠。
3. 操作：使用操作机构手动或远程控制VD4真空断路器的开启和关闭，确保操作正确、准确。
4. 维护：VD4真空断路器无需常规维护，但需定期检查和测试，以确保其正常工作。
五、注意事项
1. 在安装、使用和维护VD4真空断路器时，请遵循相关的安全规定和操作手册。
2. 在操作VD4真空断路器时，应确保操作人员具有相关操作培训和资质。
3. 在异常情况下，如断路器故障或发生电弧，请立即采取安全措施，并进行必要的修理和更换。 六、技术支持和维修
如需技术支持或维修服务，请联系我们的售后服务团队。我们将为您提供专业的支持和解决方案。
总结：VD4真空断路器是一种高可靠性、低维护成本、快速操作、高安全性和环境友好的高压电器设备。在安装、使用和维护时，请遵循相关的安全操作规定和要求，确保其正常工作和人员安全。如有任何问题或需要技术支持，请及时联系我们的售后服务团队。感谢您选择VD4真空断路器，我们将为您提供优质的产品和服务。
1、 维修
维修工作用来维持开关设备的无故障运行并可获得最长的使用寿命。维修工作由以下几个紧密有关的部分组成：
检查—取决于实际使用情况；
维护—用于保持设备具体工作状况的措施；
检修—用于恢复设备具体工作状况的措施。
1.1 一般要求
由于真空断路器具有结构简单和耐用的特点，因此由很长的使用寿命。在整个使用期内，断路器操动机构的维修工作量极少，真空灭弧室毋需检修，即使室频繁的分闸操作和开断短路电流，对真空度也不会由影响。
维护工作与零部件受磨损和老化情况有关。为使断路器可靠地工作，所需进行的维修工作的间隔时间和检修范围将取决于工作环境的影响、操作次数、运行时间及开断短路电流的次数等诸因素。
在正常使用条件下，由于精心的检查和维护，元件的使用寿命理论上可达20000次或30000次。
注意：维护工作只能是由经过培训，熟悉本开关设备特性的人员担任，且应符合GB/IEC/VD标准与其他技术主管单位所颁布的各种有关安全规程的要求，此外，还须遵循其他的基本规程，如装配工艺规程等，建议在维护和检修各种方面聘请ABB公司的对外服务人员来承担。
在进行维修工作时，所有的辅助电源均必须断开且没有再送电的危险。
注意：为防止意外事故（尤其是手的受伤），对在操动机构上进行的各项各种应格外小心，特别是平面蜗卷弹簧尚未完全释能的情况时。即使弹簧处于未储能状态，也仍然有一定的弹力存在。
1.2 检查与维护
1.2.1断路器本体
带有真空灭弧室的断路器本体毋需维修，只有再充分怀疑断路器上可能受过外力作用，使真空灭弧室内部发生损坏的情况下，才检查真空度。真空灭弧室的使用寿命取决于电流总限额值时，这一限额值是按第2.4节说明的，与各种规定条件下的设备参数相符合。当达到电流总限额值时，真空灭弧室在才予以更换。
在断路器运行了二年或储存期超过了二年后，建议抽检灭弧室的真空度。
注意：拆卸和更换真空灭弧室，也应有相应的受过培训的人员或ABB公司的对外服务人员来承担，特别是在重新装配期间，需作适当调整。

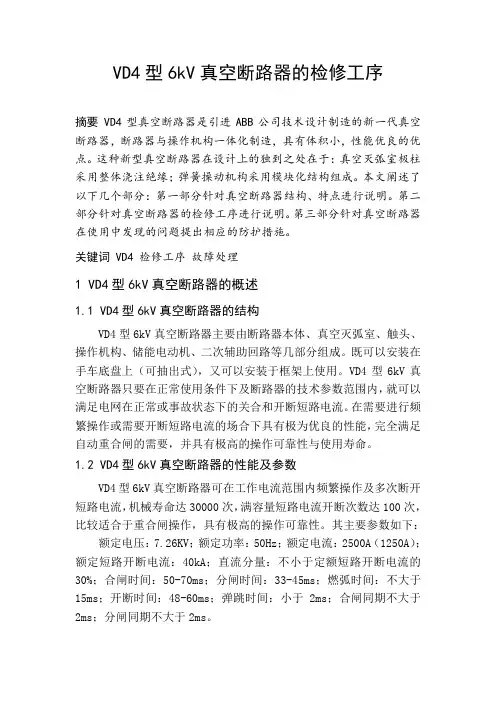

VD4型6kV真空断路器的检修工序
摘要 VD4型真空断路器是引进ABB公司技术设计制造的新一代真空断路器，断路器与操作机构一体化制造，具有体积小，性能优良的优点。这种新型真空断路器在设计上的独到之处在于：真空灭弧室极柱采用整体浇注绝缘；弹簧操动机构采用模块化结构组成。本文阐述了以下几个部分：第一部分针对真空断路器结构、特点进行说明。第二部分针对真空断路器的检修工序进行说明。第三部分针对真空断路器在使用中发现的问题提出相应的防护措施。
关键词 VD4 检修工序 故障处理
1 VD4型6kV真空断路器的概述
1.1 VD4型6kV真空断路器的结构
VD4型6kV真空断路器主要由断路器本体、真空灭弧室、触头、操作机构、储能电动机、二次辅助回路等几部分组成。既可以安装在手车底盘上（可抽出式），又可以安装于框架上使用。VD4型6kV真空断路器只要在正常使用条件下及断路器的技术参数范围内，就可以满足电网在正常或事故状态下的关合和开断短路电流。在需要进行频繁操作或需要开断短路电流的场合下具有极为优良的性能，完全满足自动重合闸的需要，并具有极高的操作可靠性与使用寿命。
1.2 VD4型6kV真空断路器的性能及参数
VD4型6kV真空断路器可在工作电流范围内频繁操作及多次断开短路电流，机械寿命达30000次，满容量短路电流开断次数达100次，比较适合于重合闸操作，具有极高的操作可靠性。其主要参数如下：
额定电压：7.26KV；额定功率：50Hz；额定电流：2500A（1250A）；额定短路开断电流：40kA；直流分量：不小于定额短路开断电流的30%；合闸时间：50-70ms；分闸时间：33-45ms；燃弧时间：不大于15ms；开断时间：48-60ms；弹跳时间：小于2ms；合闸同期不大于2ms；分闸同期不大于2ms。 2 VD4型6kV真空断路器的检查
2.1 本体检查
检查真空断路器本体有无过热、放电痕迹，动触头有无发热、放电、变形、烧熔现象，触指弹簧有无变形松动；各操作机构是否灵活可靠，储能电动机是否正常；有无异常声音，是否漏油，防止误操作机构是否可靠等。
