第三章供料单元的结构与控制3.1 供料单元的结构3。
1.1 供料单元的功能供料单元是YL—335A中的起始单元,在整个系统中,起着向系统中的其他单元提供原料的作用。
具体的功能是:按照需要将放置在料仓中待加工工件(原料)自动地推出到物料台上,以便输送单元的机械手将其抓取,输送到其他单元上。
如图3—1所示为供料单元实物的全貌。
3.1。
2供料单元的结构组成供料单元的结构组成如图3-2所示.其主要结构组成为:工件推出与支撑,工件漏斗,阀组,端子排组件,PLC,急停按钮和启动/停止按钮,走线槽、底板等.1.工件推出与支撑及漏斗部分该部分如图3-3所示。
用于储存工件原料,并在需要时将料仓中最下层的工件推出到物料台上。
它主要由大工件装料管、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。
该部分的工作原理是:工件垂直叠放在料仓中,推料缸处于料仓的底层并且其活塞杆可从料仓的底部通过.当活塞杆在退回位置时,它与最下层工件处于同一水平位置,而夹紧气缸则与次下层工件处于同一水平位置.在需要将工件推出到物料台上时,首先使夹紧气缸的活塞杆推出,压住次下层工件;然后使推料气缸活塞杆推出,从而把最下层工件推到物料台上。
在推料气缸返回并从料仓底部抽出后,再使夹紧气缸返回,松开次下层工件。
这样,料仓中的工件在重力的作用下,就自动向下移动一个工件,为下一次推出工件做好准备。
为了使气缸的动作平稳可靠,气缸的作用气口都安装了限出型气缸截流阀。
气缸截流阀的作用是调节气缸的动作速度。
截流阀上带有气管的快速接头,只要将合适外径的气管往快速接头上一插就可以将管连接好了,使用时十分方便。
图3—4是安装了带快速接头的限出型气缸截流阀的气缸外观。
图3-5是一个双动气缸装有两个限出型气缸节流阀的连接和调节原理示意图,当调节节流阀A时,是调整气缸的伸出速度,而当调节节流阀B时,是调整气缸的缩回速度.从图3-4上可以看到,气缸两端分别有缩回限位和伸出限位两个极限位置,这两个极限位置都分别装有一个磁感应接近开关,如图3-6(a)所示。
plc是什么?什么是plc控制系统?PLC的核心理念 - plcplc这个词我想很少人会听过,既然这样。
下面就让我们简单地了解一下PLC,了解一下PLC的基本核心概念:早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller,PLC),它主要用来代替继电器实现逻辑控制。
随着技术的发展,这种采用微型计算机技术的工业控制装置的功能已经大大超过了逻辑控制的范围,因此,今天这种装置称作可编程控制器,简称PC。
但是为了避免与个人计算机(Personal Computer)的简称混淆,所以将可编程序控制器简称PLC。
PLC自1969年美国数据设备公司(DEC)研制出现,现行美国、日本、德国的可编程序控制器质量优良,功能强大。
PLC可编程序控制柜采用工业级芯片作为控制核心,脉冲控制柜在印刷线路板上有明显的设置标志,可方便的进行控制箱的设置;脉冲控制柜输出侧设有各个输出点的工作指示,可快速判断输出点的状态;脉冲控制柜设有手动操作按钮,可方便的进行设备的调试、运行操作。
1.简单介绍一下PLC,了解PLC的产生和发展电气电路PLC――可编程序控制器,它的应用是建立在电气控制系统上的,也就是说是建立在继电器控制回路的基础上的。
这是一个电机启动/停止的控制回路:电路由选择开关SW建立了手动操作和自动启动两种启动方式,接触器KM是电机电源输送的执行器件;当操作方式中的手动启动或者是自动启动条件满足时,KM线圈导通将电机供电回路接通,使其运转。
其中手动启动/停止电机操作是通过直接用启动按钮SB2和停止按钮SB1控制电机运行的;那么自动时,根据限位(在这里是HL高液位启动电机,LL低液位停止电机)延时后对电机控制操作。
对于这样一个简单的电气控制回路,如果再增加一些功能,比如在关键的应用场所,要保证电机的长期运行,考虑到泵的可能出现故障和运行维护保养等状况,要停止电机运行,那么就要增加一台泵来备用。
S7-200系列PLC编程器的使用示例Siemens编程器S7-200系列用在中小型设备上的自动系统的控制单元,适用于各行各业,各种场合中的检测,监测及控制。
在这里,和大家一起来讨论S7-200几个使用方面的情况。
1.步进,伺服脉冲定位控制。
在设备的控制系统中,有关运动控制是很重要的,下面我们来看一看西门子S7-200系列PLC怎样来实现这个功能。
首先,确定使用哪个端口来发脉冲,如采用Q0.0发脉冲,则它的控制字为SMB67,脉冲同期为SMW68,脉冲个数存放在SMD72中,下面是控制字节的说明:Q0.0 Q0.1 控制字节说明SM67.0 SM77.0 PTO/PWM更新周期值 0=不更新,1=更新周期值SM67.1 SM77.1 PWM更新脉冲宽度值 0=不更新,1=脉冲宽度值SM67.2 SM77.2 PTO更新脉冲数 0=不更新,1=更新脉冲数SM67.3 SM77.3 PTO/PWM时间基准选择 0=1微秒值,1=1毫秒值SM67.4 SM77.4 PWM更新方法 0=异步更新,1=同步更新SM67.5 SM77.5 PTO操作 0=单段操作,1=多段操作SM67.6 SM77.6 PTO/PWM模式选择 0=选择PTO,1=选择PWMSM67.7 SM77.7 PTO/PWM允许 0=禁止PTO/PWM,1=允许这样根据以上表格,我们得出Q0.0控制字:SMB67为:10000101采用PTO输出,微妙级周期,发脉冲的周期(也就是频率)与脉冲个数都要重新输入。
10000101转化为16进制为85,有了控制字以后,我们来写这一段程序:根据上面这段程序,我们知道了控制字的使用,同时也知道步进电机的脉冲周期与冲个数的存放位置(对Q0.0来说是SMW68与SMD72)。
当然,VW100与VD102内的数据不同的话,步进电机的转速和转动圈数就不一样。
还有一点需要说明得是:M0.0导通---PLC捕捉到上升沿发动脉冲输出后,想停止的话,只须改变端口脉冲的控制字,再启动PLS即可,程序如下:2.高速计数功能。

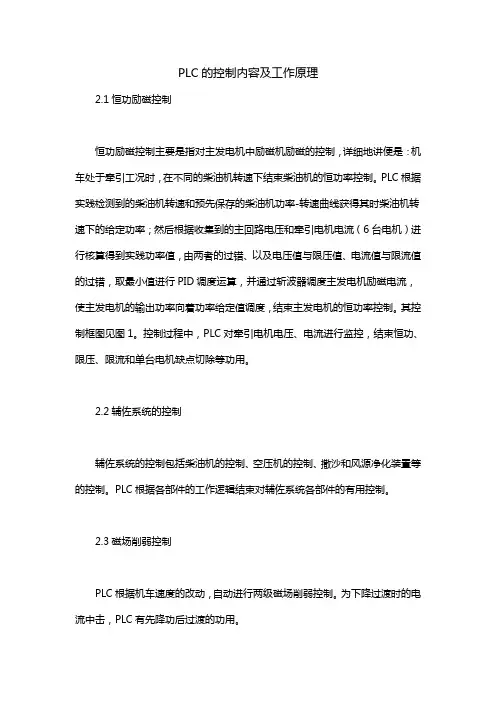

PLC的控制内容及工作原理2.1恒功励磁控制恒功励磁控制主要是指对主发电机中励磁机励磁的控制,详细地讲便是:机车处于牵引工况时,在不同的柴油机转速下结束柴油机的恒功率控制。
PLC根据实践检测到的柴油机转速和预先保存的柴油机功率-转速曲线获得其时柴油机转速下的给定功率;然后根据收集到的主回路电压和牵引电机电流(6台电机)进行核算得到实践功率值,由两者的过错、以及电压值与限压值、电流值与限流值的过错,取最小值进行PID调度运算,并通过斩波器调度主发电机励磁电流,使主发电机的输出功率向着功率给定值调度,结束主发电机的恒功率控制。
其控制框图见图1。
控制过程中,PLC对牵引电机电压、电流进行监控,结束恒功、限压、限流和单台电机缺点切除等功用。
2.2辅佐系统的控制辅佐系统的控制包括柴油机的控制、空压机的控制、撒沙和风源净化装置等的控制。
PLC根据各部件的工作逻辑结束对辅佐系统各部件的有用控制。
2.3磁场削弱控制PLC根据机车速度的改动,自动进行两级磁场削弱控制。
为下降过渡时的电流中击,PLC有先降功后过渡的功用。
2.4防空转控制机车牵引时,PLC由检测到的6台主发电机输出电流得到最大电流差和电流分配系数。
当电流分配系数大于规则值时而且最小一台电机电流大于规则值时,视为空转,PLC将采用撒砂、继续下降主发电机输出电压的方法来消除。
空转现象消失后,主发电机输出电压就可恢复到正常值,撒砂则在延时约3秒后间断。
若无法消除空转,则机车卸载(在同一次加载过程中,答应发作二次)。
2.5缺点维护PLC根据检测到的主发电机电压、各牵引电动机电流、柴油机转速、机油压力和冷却水温度等参数,与规则的极限参数进行比较,当某一参数超出时,PLC 将采用报警、卸载或停机等办法,结束对机车柴油机及电气系统的维护。
2.6柴油机无级调速PLC结束与WJT相同的功用。
PLC通过检测司机主手柄的方位(升、保、降)来控制步进电机的工作。
PID调度运算,并通过斩波调度主发电机中励磁机的励磁电流,使机车速度向速度给定值调度,结束机车的低恒速控制。
plc控制系统工作原理
PLC控制系统是利用可编程逻辑控制器(PLC)来实现自动化控制的一种技术。
其工作原理可以简要概括为以下几个步骤:
1. 输入信号采集:PLC控制系统通过连接传感器等装置来采
集输入信号,如温度、压力、流量等各种参数。
这些输入信号可以是模拟信号,也可以是数字信号。
2. 信号处理和转换:PLC会将采集到的信号进行处理和转换,以适应PLC的工作需求。
例如,将模拟信号转换为数字信号、进行滤波处理、放大或缩小信号等。
3. 逻辑控制运算:PLC会根据预设的逻辑程序和控制算法对
输入信号进行逻辑运算和判断,以确定需要执行的控制操作。
这些逻辑和算法可以通过PLC编程软件进行编写和调整。
4. 输出信号控制:一旦确定了需要执行的控制操作,PLC会
相应地控制输出信号。
输出信号可以是控制执行器、显示器、报警器等。
通过控制输出信号,PLC能够实现对各种设备和
系统的控制。
5. 监控和通信:PLC控制系统通常还具有监控和通信功能,
用于实时监测和远程控制。
它可以通过与上位机或其他PLC
的通信接口来实现数据交换和联动控制。
总体而言,PLC控制系统通过采集和处理输入信号、进行逻
辑控制运算、控制输出信号,实现对各种设备和系统的自动化
控制和监控。
其工作原理基于预设的逻辑程序和算法,能够灵活应对各种工业自动化场景的需求。
PLC的用途目前,PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业,使用情况大致可归纳为如下几类。
1、开关量的逻辑控制这是PLC最基本、最广泛的应用领域,它取代传统的继电器电路,实现逻辑控制、顺序控制,既可用于单台设备的控制,也可用于多机群控及自动化流水线。
如注塑2、模拟量控制在工业生产过程当中,有许多连续变化的量,如温度、压力、流量、液位和速度等都是模拟量。
为了使可编程控制器处理模拟量,必须实现模拟量(Analog)和数字量(Digital)之间的A/D转换及D/A转换。
PLC厂家都生产配套的A/D和D/A转换模块,使可编程控制器用于模拟量控制。
3、运动控制PLC可以用于圆周运动或直线运动的控制。
从控制机构配置来说,早期直接用于开关量I/O模块连接位置传感器和执行机构,现在一般使用专用的运动控制模块。
如可驱动步进电机或伺服电机的单轴或多轴位置控制模块。
世界上各主要PLC 厂家的产品几乎都有运动控制功能,广泛用于各种机械、机床、机器人、电梯等场合。
4、过程控制过程控制是指对温度、压力、流量等模拟量的闭环控制。
作为工业控制计算机,PLC能编制各种各样的控制算法程序,完成闭环控制。
PID调节是一般闭环控制系统中用得较多的调节方法。
大中型PLC都有PID模块,目前许多小型PLC也具有此功能模块。
PID处理一般是运行专用的PID子程序。
过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。
5、数据处理现代PLC具有数学运算(含矩阵运算、函数运算、逻辑运算)、数据传送、数据转换、排序、查表、位操作等功能,可以完成数据的采集、分析及处理。
这些数据可以与存储在存储器中的参考值比较,完成一定的控制操作,也可以利用通信功能传送到别的智能装置,或将它们打印制表。
数据处理一般用于大型控制系统,如无人控制的柔性制造系统;也可用于过程控制系统,如造纸、冶金、食品工业中的一些大型控制系统。
PLC系统简介PLC系统简介PLC控制系统是一种专为工业生产设计的数字运算操作电子装置。
它采用可编程的存储器,用于内部存储程序,执行逻辑运算、顺序控制、定时、计数与算术操作等用户指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
PLC是工业控制的核心部分。
自20世纪60年代美国推出可编程逻辑控制器以来,PLC得到了快速发展并在世界各地得到了广泛应用。
随着计算机技术、信号处理技术、控制技术和网络技术的不断发展以及用户需求的提高,PLC的功能也不断完善。
今天的PLC不再局限于逻辑控制,在运动控制、过程控制等领域也发挥着十分重要的作用。
基本介绍PLC是一种即时系统,有别于个人电脑。
在传统的以继电器为主的电机控制系统中,每当变更设计时,整个系统几乎都要重新制作,这不仅费时又费力,而且继电器还有接点接触不良、磨损、体积大等缺点,造成成本升高、可靠性低、不易检修等问题。
为了改善这些缺点,美国DEC在1969年首次发表了可编程式控制器(Programmable Controller)。
程式控制器在发表初期被称为Programmable Logic-Controller,简称PLC。
最初的目的是取代继电器,从而执行继电器逻辑及其他计时或计数等功能的顺序控制为主,因此也称为顺序控制器。
其结构也像一部微电脑,因此也可称为微电脑可程式控制器(MCPC)。
直到1976年,XXX正式给予命名为Programmable Controller,即可程式控制器,简称PC。
由于目前个人电脑(Personal Computer)极为普遍,加上常与可程式控制器配合使用,为了区分两者,所以一般都称可程式控制器为PLC以加以分别。
目前市场上有许多种PLC控制器,不同的制造商和适用场所会有所不同,但它们通常可以根据机组复杂度分为大型、中型和小型。
一般工厂和学校通常会使用小型PLC,其中日系F系列和我国A系列PLC最受国人喜爱。
PLC输入/输出回路的设计1.电源回路plc供电一般为AC85-240V(也有DC24V),适应电源范围较宽,但为了抗干扰,应加装电源净化元件(如电源滤波器、1:1隔离变压器等)2.PLC上DC24V电源的使用各公司PLC产品上一般都有DC24V电源,但该电源容量小,为几十毫安至几百毫安,用其带负载时应注意容量,同时做好防短路措施(因为该电源的过载或短路将影响PLC的运行)。
3.外部DC24V电源若输入回路有DC24V供电的接近开关、光电开关等,而PLC上的DC24V电源容量不够时,要从外部提供DC24V电源;但该电源的"一"端不要与PLC的DC24V电源的"一"以及"COM"端相连,否则会影响PLC的运行。
4.输入的灵敏度各生产厂家对PLC的输入电压和电流都有规定,当输入元件的输入电流大于PLC的最大输入电流或有漏电流时,就会有误动作,降低灵敏度。
所以应适用弱电流输入并对漏电流采取防护措施,并且选用输入为供漏型输入的PLC。
5.对感性负载处理在输入、输出端接感性负载时,要在负载两端并联一个冲击抑制器或二极管,二极管的阴极与电压㈩极侧连接。
6.外部互锁与接地利用PLC控制电机正反转等正、反动作时,为避免PC的异常动作引起事故及机械损坏,应在外部组成一个连锁回路。
接地:GR端子是大地接地端子。
用防止感应电的专用接地线(截面积2mm2以上的电线)采用第三种接地方式(接地电阻100Ω以下)。
LG是噪音滤波器中性端子,若因噪音大而产生误动作,或为了防止电击,把LG与GR短接,采用第三种接地方式。
接地线的长度在20m以内为宜。
接地线与其它设备共用或与建筑物的金属结构连接会适得其反,受到恶劣影响。
7. PLC外部驱动电路对于PLC输出不能直接带动负载的情况下,必须在外部采用驱动电路,可以用固态继电器或晶闸管电路驱动,同时应采用保护电路和浪涌吸收电路。
另外PLC的输入输出布线也有一定要求,请参照各公司的使用说明书。
图3PLC 状态转移图M8002S0X0X1X6X7S20Y0保险X2X1S21Y1灯Y2下行X3X1S22X4X1Y3喷漆S23Y4收枪X5X1(上接第189页)摘要:在一些小型设备和设计精度不高的设备中常常会用到步进电动机,如何让步进电动机启动和停止,是需要我们解决的问题,可以通过不同种方式完成对电机的控制。
关键词:步进电动机PLC 步进驱动器程序2013年山东省高级技师实训操作试题一:运料小车由步进电动机控制。
这说明步进电动机在一些控制精度不高的设备中已经得到广泛应用。
例如:线切割、简易自动生产线设备都使用步进电动机来完成设备的直线运动。
步进电动机是如何能够旋转的,步进电机是一种将电脉冲信号转化为角位移的执行机构,一般电动机都是连续旋转的,而步进电机的转动是一步一步进行的,每输入一个脉冲电信号,步进电机就转动一个角度,通过改变脉冲频率和数量,可实现步进电机的调速和控制转动的角位移大小,具有较高的定位精度,其最小步距角可达0.75,转动、停止、反转反应灵敏可靠。
而步距角是每输入一个电脉冲信号时转子转过的角度称为步距角,步距角的大小可直接影响电机的运行精度。
步进电机的运行要有一电子装置进行驱动,这种装置就是步进电机驱动器,它是把控制系统发出的脉冲信号,加以放大以驱动步进电机。
步进电机的转速与脉冲信号的频率成正比,控制步进电机脉冲信号的频率,可以对电机精确调速;控制步进脉冲的个数,可以对电机精确定位。
整步:最基本的驱动方式,这种驱动方式的每个脉冲使电机移动一个基本步矩角。
例如:标准两相电机的一圈共有200个步矩角,则整步驱动方式下,每个脉冲可以使电机移动1.8°,而半步是在单相激磁时,电机转轴停至整步位置上,驱动器收到下一个脉冲后,如给另一相激磁且保持原来相继续处在激磁状态,则电机转轴将移动半个基本步矩角,停在相邻两个整步位置的中间。
如此循环地对两相线圈进行单相然后两相激磁,步进电机将以每个脉冲半个基本步矩角的方式转动。
PLC控制的顺序动作回路设计1压力继电器图1 PLC控制的压力继电器顺序动作回路K0图2 PLC控制的压力继电器顺序动作回路I/O分配图X0Y0X1[END](Y1)(Y0)X2X2Y0图3 PLC控制的压力继电器顺序动作回路程序梯形图项目中按图1所示接好油路,按图3将程序输入PLC主机,根据图2接I/O 分配图。
I/O分配:X1启动,X2停止,Y0油缸1活塞杆前进(代表DT1),Y1油缸2活塞杆前进(代表DT2)X0为压力继电器。
工作台自动循环控制1. 实验目的(1)掌握PLC外部输入、输出电路的设计和导线的连接方法。
(2)利用符号表对POU(S7-200的三种程序组织单位指主程序、子程序和中断程序)进行赋值。
(3)掌握应用软件的编程方法。
(4)掌握程序注释的方法。
2. 实验内容及要求(1)设计工作台自动循环的PLC控制电路。
(2)连接PLC外部电路(使用通用器件板开关元器件)。
(5)为程序注释。
*I/O分配、符号表及注释参考:I0.0 SB1 正向起动按钮 I0.5 SQ3 前进位置检测I0.1 SB2 反向起动按钮 I0.6 SQ4 前进位置保护I0.2 SB3 停止开关 Q0.0 KM1 正转接触器I0.3 SQ1 起始位置检测 Q0.1 KM2 反转接触器I0.4 SQ2 起始位置保护(6)编辑、编译及下载用户程序;(7)动态调试和运行用户程序,显示运行结果。
注意:程序上、下载时,必须给PLC上电,并将CPU置于STOP状态。
3. 实验设备(1)计算机(编程器)1台;(2)实验装置(含S7-200 24点CPU)1台;(3)实验板1块;(4)连接导线若干。
4. 实验内容与要求(1)画出PLC外部(输入、输出)电路,并连接外部导线;(2)首先接通个人计算机(编程器)电源,然后,接通可编程控制器(PLC)电源;(3)编程及调试运行。
①设计PLC控制工作台自动循环的梯形图程序;②选择CPU的工作方式(RUN或STOP)③输入梯形图程序;④建立符号表;⑤为程序添加注释;⑥程序的编译、下载;⑦程序的调试和运行。

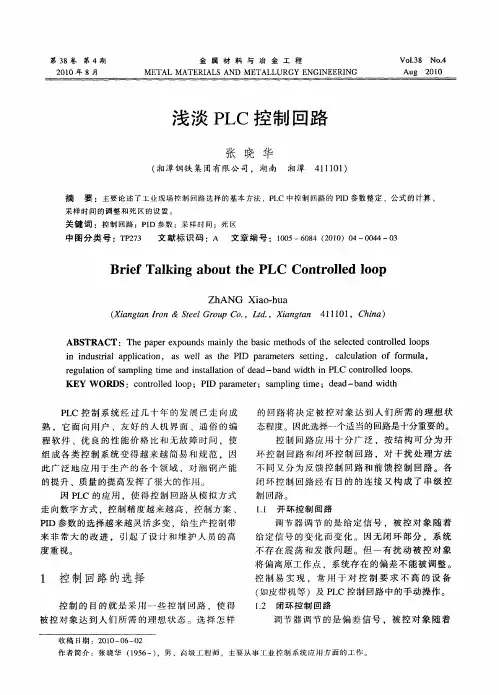

PLC回路控制功能PLC的工作原理与计算机的工作原理基本上是一致的,可以简单地表述为在系统程序的管理下,通过运行应用程序完成用户任务。
PLC的工作方式与个人计算机有所不同,PLC是在确定了工作任务,装入了专用程序后成为一种专用机,采用循环扫描的工作方式,系统工作任务管理及应用程序执行都是以循环扫描方式完成的。
可编程序控制器(Programmable Logic Controller),简称PLC,是在继电顺序控制基础上发展起来的以微处理器为核心的通用的工业自动化控制装置。
它是在继电接触器控制和计算机控制基础上开发的工业自动控制装置,是计算机技术在工业控制领域的一种应用技术。
进入二十世纪八十年代以来,随着微机技术和微电子技术的迅猛发展,极大推动了PLC在世界范围内的发展,其功能越来越强大,应用范围越来越广阔,已广泛应用在各种机械和生产过程的自动控制中。
20世纪60年代末期,美国汽车制造工业竞争激烈,为了适应生产工艺不断更新的需要,在1968年美国通用汽车公司(GM)首先公开招标,对控制系统提出的具体要求基本为:a。
它的继电控制系统设计周期短,更改容易,接线简单成本低。
b。
它能把计算机的功能和继电器控制系统结合起来。
但编程要比计算机简单易学、操作方便。
c。
系统通用性强。
1969年美国数字设备公司(DEC)根据上述要求,研制出世界上第一台PLC,并在GM公司汽车生产线上首次试用成功,实现了生产的自动化。
其后日本、德国等相继引入,可编程序控制器迅速发展起来,但是主要应用于顺序控制,只能进行逻辑运算,故称为可编程逻辑控制器,简称PLC。
其定义:可编程控制器是一种数字运算操作的电子系统,专为在工业环境应用而设计的。
它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
可编程控制器及其有关外部设备,都按易于与工业控制系统联成一个整体,易于扩充其功能的原则设计。
PLC連結雙氣壓缸來回作迴路實習目的瞭解如何利用PLC來做複雜的氣壓缸控制。
瞭解PLC和傳統使用繼電器及相關電氣式元件來控制氣壓缸之差別。
實習器材雙動氣壓缸 2支5/2位雙綠圈電磁換向閥(含導線) 2個空氣式極限開關 4個三點組合氣壓源 1組直流電源供應器 1組氣壓源分歧接頭 1個FP1(或A1)type可程式控制器 1台實習原理今考慮如下的控制迴路,其位移步驟之迴路圖如圖9-1(a)所示,其氣壓迴路圖如圖9-1(b)所示,透過圖9-1(c)我們可以清楚地了解整個原始的電氣控制迴路圖,接著我們只需將9-1(c)化成可程式控制器的內部繼電器接點,即可達成以可程式控制器控制兩個雙動仔壓缸的目的。
其程式語言階梯圖如圖9-1(d)所示。
接線方式由於我們有使用到X1、X2、X3、X4來做為極限開關的接點,在FP1的做法是:1.原來的指揆開關X9~X7卸下。
(鬆開螺絲即可)2.依照螺絲上方面板所示,將C34+與COM(+)以導線連接。
3.將極限開關的a(或b)和COM,與PLC上的DC24-和0(~7)連接。
4.壓接極限開關並觀察X0(~7)是否有亮滅情形,若有則表示接線正確。
5.請在接線時拔除PLC電源,詳見圖9-1(c)所示。
同理,今若改為使用A1-type的PLC部分之導線則較簡單,如圖9-1(f)所示,僅需連接二組接點。
相關範例示範例題一現有AB兩氣壓缸,請依位移步驟圖設計控制迴路。
位移步驟圖如圖9-2(a)所示:使用5/2雙線圖電磁閥來設計。
氣壓迴路圖如圖9-2(b)所示。
程式階梯圖如圖9-2(c)所不。
啟動時請將氣缸放至初始位置。
例題二現有AB兩氣壓缸,請依位移步驟圖設計控制迴路。
位移步驟圖如圖9-3(a)所示。
使用5/2雙線圈電磁閥來設計。
氣壓迴路圖如圖9-3(b)所示。
程式階梯圖如圖9-3(c)所示。
啟動時請將氣缸放至初始位置。
例題三 現有AB兩氣壓缸,請依位移步驟圖設計控制迴路。
位移步驟圖如圖9-4(a)所示。
控制回路及PLC逻辑详解高压变频器的控制结构主要有以下几种类别:一拖一手动一拖一自动一拖二手动一拖二自动其他下面进行逐一论述。
1. 一拖一手动一拖一手动机型主要有K1、K2、K3三个刀闸,KM1一个接触器及延时电阻组成。
普通一拖一手动新结构主回路原理图以新结构为例,K1、K2闭合,K3断开时,变频工作。
K3吸合,K1、K2断开时,工频工作。
K2和K3之间存在机械互锁,选择变频时,应先闭合K2,再闭合K1。
同样分断变频时,应先拉下K1,再拉下K2。
K1与K3之间存在电气互锁。
注意:新老结构机型刀闸的位置不同,互锁逻辑也不同。
一拖一手动机型的PLC逻辑相对比较简单,主要的处理内容包括联跳、故障、报警、KM1吸合、开停机控制、高压及掉电处理、频率给定处理、与触摸屏通讯等。
1)故障能够输出故障信号的故障包括主控板故障、保护板故障、变压器超温跳闸、过压1分钟、多个单元同时故障。
掉电超时和KM1吸合异常故障不通过此点输出。
故障时,首先进行高压联跳和封锁主控输出,停机。
接收到停机信号时分断KM1。
主控板故障——PLC检测主控板故障输入点(一般为I3.0),为1时视为故障,立即动作。
保护板故障——PLC检测保护板故障输入点(一般为I3.1),正常为1,变为0时给出故障,立即动作。
变压器超温跳闸——PLC检测变压器超温跳闸信号输入点(一般为I0.4),检测连续2秒为1时,给出故障。
过压1分钟——PLC比较输入电压(由DSP给出,经触摸屏写入PLC)和过压保护值(由触摸屏参数设定)进行比较,当输入电压过高时,连续判断1分钟后给出过压1分钟故障。
多单元故障——保护板经通讯将单元故障代码写入触摸屏,触摸屏进行解析后得出单元故障数并写入PLC。
PLC判断故障数大于2时,给出多单元故障信号,立即动作。
2)联跳联跳的作用是在变频器急停或出现严重故障时,分断上一级高压送电柜,从而断开高压输入。
在2010年下半年以后的机型中,去掉了延时电阻前端的KM2接触器,使得变频器自身无法完全断开变频输入,因此对于联跳的功能更加依赖。
PLC控制系统输入/输出回路的隔离设计1.开关量输入/输出电路的隔离(1)开关量输入电路的隔离考虑控制电路的抗干扰性能,开关量输入、输出电路均应采用光电耦合器。
带光电耦合器的开关量输入电路如图1所示。
外电路电源电压为+15V,plc的电源电压为+5V,两个电源是隔离的。
当开关K断开时,光电耦合器的发光二极管熄灭,光敏管呈高阻特性,A点为低电平,经与门后输出电压为低电平。
当开关K闭合时,光电耦合器的发光二极管发光,光敏管呈低阻特性,A点为高电平,经与门电路后输出电压为高电平。
图1 带光电耦合器的开关量输入电路(2)开关量输出电路的隔离采用光电耦合器的开关量输出电路如图2所示。
+5V 电源为PLC的电源,+24V电源为开关量输出电源,两个电源是隔离的。
当DO 接口端输出高电平时,经与非门电路之后,A点为低电平,经光电耦合器使驱动晶体管VT导通,出口继电器J得电吸合。
当DO接口端输出低电平时,经与非门电路后,A点输出高电平,经光电耦合器使VT截止,J释放。
图2 带光电耦合器的开关量输出电路2.模拟量输入/输出电路的隔离对于速度检测通常采用测速发电机将速度信号变成电压信号Un,Un=n(为速度反馈系数)。
电流检测通常采用电流互感器或霍尔效应电流检测器实现,将电流信号变成电压信号Ui,Ui=Id(为电流反馈系数)。
若采用A/D转换电路,可直接将模拟电压信号接到PLC的模入端,如图3所示。
模入信号为测速发电机的输出电压,分压后将输入电压Un限制为0~5V。
图3 A/D口直接连接测速反馈电路这种模拟输入电路的特点是结构简单,但存在不安全因素,测速发电机的电枢电压高达100多伏,直接与PLC的输入引脚相连,一方面会给微处理器芯片带来干扰,另一方面瞬时过电压会损坏微处理器芯片。
考虑变频调速系统的抗干扰能力及可靠性,需要将检测的模拟量Un、Ui与PLC 电路之间进行隔离。
模拟量隔离电路的方式有变压器隔离及光电耦合器隔离两种。
PLC回路控制功能PLC的工作原理与计算机的工作原理基本上是一致的,可以简单地表述为在系统程序的管理下,通过运行应用程序完成用户任务。
PLC的工作方式与个人计算机有所不同,PLC是在确定了工作任务,装入了专用程序后成为一种专用机,采用循环扫描的工作方式,系统工作任务管理及应用程序执行都是以循环扫描方式完成的。
绪论可编程序控制器(Programmable Logic Controller),简称PLC,是在继电顺序控制基础上发展起来的以微处理器为核心的通用的工业自动化控制装置。
它是在继电接触器控制和计算机控制基础上开发的工业自动控制装置,是计算机技术在工业控制领域的一种应用技术。
进入二十世纪八十年代以来,随着微机技术和微电子技术的迅猛发展,极大推动了PLC在世界范围内的发展,其功能越来越强大,应用范围越来越广阔,已广泛应用在各种机械和生产过程的自动控制中。
20世纪60年代末期,美国汽车制造工业竞争激烈,为了适应生产工艺不断更新的需要,在1968年美国通用汽车公司(GM)首先公开招标,对控制系统提出的具体要求基本为:a。
它的继电控制系统设计周期短,更改容易,接线简单成本低。
b。
它能把计算机的功能和继电器控制系统结合起来。
但编程要比计算机简单易学、操作方便。
c。
系统通用性强。
1969年美国数字设备公司(DEC)根据上述要求,研制出世界上第一台PLC,并在GM公司汽车生产线上首次试用成功,实现了生产的自动化。
其后日本、德国等相继引入,可编程序控制器迅速发展起来,但是主要应用于顺序控制,只能进行逻辑运算,故称为可编程逻辑控制器,简称PLC。
其定义:可编程控制器是一种数字运算操作的电子系统,专为在工业环境应用而设计的。
它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
可编程控制器及其有关外部设备,都按易于与工业控制系统联成一个整体,易于扩充其功能的原则设计。
我国在七十年代末期开始对PLC进行研究、生产和应用。
在近十年来,取得了非常好的成绩。
特别是在应用方面,随着国力的增强和生产力的提高,PLC已经渗透到了各个领域。
在生产方面,为了提高生产效率和工业的自动化,我们引进了许多在世界上都处于领先技术的成套设备,大量地使用PLC等先进技术。
还有三峡工程、秦川电站、天津开发区的康师傅方便面生产线等都用了PLC控制。
现在PLC不但应用于冶金、矿业、机械、轻工等工业自动控制中,在其他领域它也有着广泛地应用。
例如,市政建设中的水处理;日常生活中的电梯、车库的自动化管理等;商业中的自动售货机,啤酒罐装及酿酒等;另外还在环保、娱乐业中也有应用。
随着电子技术和计算机技术的迅猛发展,PLC的功能也越来越强大,更多地具有计算机的功能,所以又简称PC(PROGRAMMABLE CONTROLLER),但是为了不和PERSONAL COMPUTER混淆,仍习惯称为PLC。
目前PLC已经在智能化、网络化方面取得了很好的发展,并且现今已出现SOFTPLC,更是PLC领域无限的发展前景。
第一章PLC控制系统设计1.1 控制系统设计概要我们在学习了PLC的大量的相关知识后,要能够把其运用在实际训练当中。
在这章学习PLC 控制系统设计的基本规则、基本内容和步骤以及全书内容的相关习题。
当然要设计经济、可靠、简洁的PLC控制系统,需要丰富的专业知识和实际的工作经验。
一、PLC控制系统设计的基本原则1)最大限度地满足被控对象的控制要求。
2)保证控制系统的高可靠、安全。
3)满足上面条件的前提下,力求使控制系统简单、经济、实用和维修方便。
4)选择PLC时,要考虑生产和工艺改进所需的余量。
二、PLC控制系统设计的基本内容1)选择合适的用户输入设备、输出设备以及输出设备驱动的控制对象。
2)分配I/O,设计电气接线图,考虑安全措施。
3)选择适合系统的PLC.4)设计程序5)调试程序,一个是模拟调试,一个是联机调试。
6)设计控制柜,编写系统交付使用的技术文件,说明书、电气图、电气元件明细表。
7)验收、交付使用。
三、PLC控制系统设计的一般步骤1.流程图功能说明1)分析生产工艺过程。
2)根据控制要求确定所需的用户输入、输出设备,分配I/O。
3)选择PLC。
4)设计PLC接线图以及电气施工图。
5)程序设计和控制柜接线施工。
2.PLC程序设计的步骤1)对于复杂的控制系统,最好绘制编程流程图,相当于设计思路。
2)设计梯形图。
3)程序输入PLC模拟调试,修改,直到满足要求为止。
4)现场施工完毕后进行联机调试,直至可靠地满足控制要求。
5)编写技术文件6)交付使用。
3.设计步骤框图如下:四、控制系统执行程序的过程及特点PLC执行程序的过程分为三个阶段,即输入采样阶段、程序执行阶段、输出刷新阶段。
1.输入采样阶段在输入采样阶段,PLC以扫描工作方式按顺序对所有输入端的输入状态进行采样,并存入输入映象寄存器中,此时输入映象寄存器被刷新。
接着进入程序处理阶段,在程序执行阶段或其它阶段,即使输入状态发生变化,输入映象寄存器的内容也不会改变,输入状态的变化只有在下一个扫描周期的输入处理阶段才能被采样到。
2.程序执行阶段在程序执行阶段,PLC对程序按顺序进行扫描执行。
若程序用梯形图来表示,则总是按先上后下,先左后右的顺序进行。
当遇到程序跳转指令时,则根据跳转条件是否满足来决定程序是否跳转。
当指令中涉及到输入、输出状态时,PLC从输入映像寄存器和元件映象寄存器中读出,根据用户程序进行运算,运算的结果再存入元件映象寄存器中。
对于元件映象寄存器来说,其内容会随程序执行的过程而变化。
3.输出刷新阶段程序执行完毕后,进入输出处理阶段。
在这一阶段里,PLC将输出映象寄存器中与输出有关的状态(输出继电器状态)转存到输出锁存器中,并通过一定方式输出,驱动外部负载。
因此,PLC在一个扫描周期内,对输入状态的采样只在输入采样阶段进行。
当PLC进入程序执行阶段后输入端将被封锁,直到下一个扫描周期的输入采样阶段才对输入状态进行重新采样。
这方式称为集中采样,即在一个扫描周期内,集中一段时间对输入状态进行采样。
在用户程序中如果对输出结果多次赋值,则最后一次有效。
在一个扫描周期内,只在输出刷新阶段才将输出状态从输出映象寄存器中输出,对输出接口进行刷新。
在其它阶段里输出状态一直保存在输出映象寄存器中。
这种方式称为集中输出。
对于小型PLC,其I/O点数较少,用户程序较短,一般采用集中采样、集中输出的工作方式,虽然在一定程度上降低了系统的响应速度,但使PLC工作时大多数时间与外部输入/输出设备隔离,从根本上提高了系统的抗干扰能力,增强了系统的可靠性。
而对于大中型PLC,其I/O点数较多,控制功能强,用户程序较长,为提高系统响应速度,可以采用定期采样、定期输出方式,或中断输入、输出方式以及采用智能I/O接口等多种方式。
从上述分析可知,当PLC的输入端输入信号发生变化到PLC输出端对该输入变化作出反应,需要一段时间,这种现象称为PLC输入/输出响应滞后。
对一般的工业控制,这种滞后是完全允许的。
应该注意的是,这种响应滞后不仅是由于PLC扫描工作方式造成,更主要是PLC输入接口的滤波环节带来的输入延迟,以及输出接口中驱动器件的动作时间带来输出延迟,同时还与程序设计有关。
滞后时间是设计PLC应用系统时应注意把握的一个参数。
1.2 PLC机型和容量的选择步骤与原则随着PLC技术的发展,PLC产品的种类也越来越多。
不同型号的PLC,其结构形式、性能、容量、指令系统、编程方式、价格等也各有不同,适用的场合也各有侧重。
因此,合理选用PLC,对于提高PLC控制系统的技术经济指标有着重要意义。
PLC的选择主要应从PLC的机型、容量、I/O模块、电源模块、特殊功能模块、通信联网能力等方面加以综合考虑。
一、PLC机型的选择步骤与原则PLC机型选择的基本原则是在满足功能要求及保证可靠、维护方便的前提下,力争最佳的性能价格比。
选择时主要考虑以下几点:1) 合理的结构型式PLC主要有整体式和模块式两种结构型式。
整体式PLC的每一个I/O点的平均价格比模块式的便宜,且体积相对较小,一般用于系统工艺过程较为固定的小型控制系统中;而模块式PLC的功能扩展灵活方便,在I/O点数、输入点数与输出点数的比例、I/O模块的种类等方面选择余地大,且维修方便,一般于较复杂的控制系统。
2) 安装方式的选择PLC系统的安装方式分为集中式、远程I/O式以及多台PLC联网的分布式。
集中式不需要设置驱动远程I/O硬件,系统反应快、成本低;远程I/O式适用于大型系统,系统的装置分布范围很广,远程I/O可以分散安装在现场装置附近,连线短,但需要增设驱动器和远程I/O电源;多台PLC联网的分布式适用于多台设备分别独立控制,又要相互联系的场合,可以选用小型PLC,但必须要附加通讯模块。
3)相应的功能要求一般小型(低档)PLC具有逻辑运算、定时、计数等功能,对于只需要开关量控制的设备都可满足。
对于以开关量控制为主,带少量模拟量控制的系统,可选用能带A/D和D/A转换单元,具有加减算术运算、数据传送功能的增强型低档PLC。
对于控制较复杂,要求实现PID运算、闭环控制、通信联网等功能,可视控制规模大小及复杂程度,选用中档或高档PLC。
但是中、高档PLC价格较贵,一般用于大规模过程控制和集散控制系统等场合。
4)响应速度要求PLC是为工业自动化设计的通用控制器,不同档次PLC的响应速度一般都能满足其应用范围内的需要。
如果要跨范围使用PLC,或者某些功能或信号有特殊的速度要求时,则应该慎重考虑PLC的响应速度,可选用具有高速I/O处理功能的PLC,或选用具有快速响应模块和中断输入模块的PLC等。
5)系统可靠性的要求对于一般系统PLC的可靠性均能满足。
对可靠性要求很高的系统,应考虑是否采用冗余系统或热备用系统。
6)机型尽量统一一个企业,应尽量做到PLC的机型统一。
主要考虑到以下三方面问题:1)机型统一,其模块可互为备用,便于备品备件的采购和管理。
2)机型统一,其功能和使用方法类似,有利于技术力量的培训和技术水平的提高。
3)机型统一,其外部设备通用,资源可共享,易于联网通信,配上位计算机后易于形成一个多级分布式控制系统。
二、PLC容量的选择步骤与原则PLC的容量包括I/O点数和用户存储容量两个方面。
1)I/O点数的选择PLC平均的I/O点的价格还比较高,因此应该合理选用PLC的I/O点的数量,在满足控制要求的前提下力争使用的I/O点最少,但必须留有一定的裕量。
通常I/O点数是根据被控对象的输入、输出信号的实际需要,再加上10%~15%的裕量来确定。
