65mn热处理温度

65mn热处理温度

65Mn 是一种高碳钢，其热处理温度对于材料的性能和使用寿命都有着重要的影响。热处理是通过加热和冷却控制钢材的晶粒结构和组织，以改变其机械性能、硬度和韧性。

一般来说，65Mn钢的热处理温度包括回火和淬火两个过程。回火是通过将材料加热到一定温度后等待一段时间，然后缓慢冷却。淬火则是将材料加热到一定温度后迅速冷却，通常使用水或油等介质进行。

回火温度通常在300℃-500℃之间，具体的回火温度会根据所需的材料性能而有所不同。回火温度对于65Mn钢的硬度和韧性有重要影响。温度较低的回火可以提高材料的硬度，但会降低材料的韧性；温度较高的回火则可以提高材料的韧性，但硬度会相对较低。

淬火温度通常在800℃-850℃之间。但如果使用传统的油淬火，最佳的淬火温度应该控制在800-820℃，装入油中，使温度保持一段时间，保证材料的组织能够稳定转变为马氏体。而使用水淬火，则可以在870℃左右进行，由于水的冷却能力较强，能够更快地将材料冷却到马氏体的温度范围内。

选择热处理温度的关键在于不同工况下对于材料性能的要求。如果需要高硬度和耐磨性，通常可以选择较低的回火温度和高温淬火；如果对于韧性和弯曲性能要求较高，可以选择较高的回火温度和较低的淬火温度。

此外，在进行热处理过程中，还需要注意控制加热速度和冷却速度。过快的加热和冷却速度可能会导致材料的组织不均匀，造成内部应力和裂纹的产生，甚至使材料失去理想的性能。因此，在热处理过程中需要根据具体情况进行合理的加热和冷却控制。

总结而言，65Mn钢的热处理温度对于材料的机械性能、硬度和韧性都有着重要的影响。根据具体应用场景要求，可以选择合适的回火温度和淬火温度，以达到所需的材料性能。同时，在热处理过程中要合理控制加热和冷却速度，以避免产生不均匀组织和应力。这样才能确保65Mn钢具有理想的性能和使用寿命。

65Mn主齿调整垫片回火温度与硬度的关系

作者：赵小威 赵付良 鞠立群

来源：《时代汽车》 2017年第1期

赵小威 赵付良 鞠立群

长城汽车股份有限公司技术中心，河北省汽车工程技术研究中心 河北省保定市 071000

摘 要： 热处理作为提升工件韧性和耐磨性的主要工艺，但实际生产过程中经常出现硬度低工件。例65Mn 主齿调整垫片硬度要求HRC35-45，实际生产工件低于HRC35，无法满足客户要求。本文重点对65Mn 主齿调整垫片调质后硬度偏低的原因分析研究, 发现回火温度对垫片硬度影响较大，通过改善回火温度控制参数来提高垫片硬度。

关键词：主齿调整垫片；淬火；回火；温度；时间；硬度

1 引言

汽车后主减速器作为改变动力传输方向及为各个档位提供共同的传动比的部件,其装配质量是保证汽车性能的一个重要因素。装配过程中的一个重要问题就是如何控制主锥总成中圆锥滚子轴承的预紧力，这个预紧力的大小是通过调整垫片的厚度来实现的。

若预紧力过大（过紧），则会使主从动锥齿轮传动阻力增加，传动效率降低，加速轴承磨损； 若预紧力过小（过松），则会使轴的支承刚度下降且会破坏主从动锥齿轮的正常啮合。

而调整垫片作为后主减速器总成智能扭矩调节的关键零部件，硬度偏低直接影响零件的耐磨性，进而导致后主减速器总成智能扭矩衰减，降低整车性能。本文通过分析影响垫片最终硬度的淬火、回火工艺，探究热处理的最佳工艺参数，希望能对实际生产中产品的质量提升提供一点帮助。

2 主齿调整垫片热处理工艺及洛氏硬度检测方法

2.1 热处理工艺

本产品制造流程为：原材料进货检验→淬火→回火→抛丸→分级→粗磨削断面→半精磨端面→精磨端面→光饰→标识→检验→包装。其中影响产品最终硬度的工艺为淬火、回火（详细工艺见图1）。淬火、回火工艺分别采用网带炉RC-140-9淬火（淬火油冷却）→网带炉UMT-6050回火，要求淬火后HRC55-62，回火后HRC35-45。

65mn的预备热处理工艺

对于65Mn钢材的预备热处理工艺，通常包括以下步骤：

1. 加热：将65Mn钢材加热至适当的温度，一般为860-880摄氏度。

2. 保温：将钢材在适当温度下保持一段时间，通常保温时间为1-2小时，以使钢材温度均匀。

3. 冷却：将加热保温后的钢材迅速冷却至室温。冷却方式通常有水淬、油淬和空气冷却等。

需要注意的是，65Mn钢材的适宜预热温度取决于具体的热处理要求和使用条件，因此需要根据实际情况进行调整。此外，在进行预备热处理时，也要考虑钢材的尺寸和形状对热处理过程的影响。

需要特别指出的是，以上仅为一般性的预热处理工艺步骤，具体的热处理工艺参数和步骤还需根据实际情况和使用要求进行具体设计和确定。最好在进行任何热处理之前，咨询专业的技术人员或热处理专家，以确保得到最佳的热处理效果。

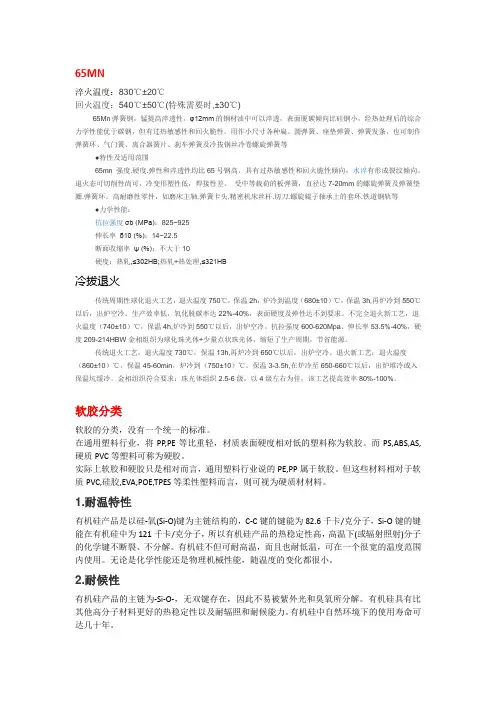

65MN

淬火温度：830℃±20℃

回火温度：540℃±50℃(特殊需要时,±30℃)

65Mn弹簧钢，锰提高淬透性，φ12mm的钢材油中可以淬透，表面脱碳倾向比硅钢小，经热处理后的综合力学性能优于碳钢，但有过热敏感性和回火脆性。用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条，也可制作弹簧环、气门簧、离合器簧片、刹车弹簧及冷拔钢丝冷卷螺旋弹簧等

●特性及适用范围

65mn 强度.硬度.弹性和淬透性均比65号钢高，具有过热敏感性和回火脆性倾向，水淬有形成裂纹倾向。退火态可切削性尚可，冷变形塑性低，焊接性差。 受中等载荷的板弹簧，直径达7-20mm的螺旋弹簧及弹簧垫圈.弹簧环。高耐磨性零件，如磨床主轴.弹簧卡头.精密机床丝杆.切刀.螺旋辊子轴承上的套环.铁道钢轨等

●力学性能：

抗拉强度σb (MPa)：825~925

伸长率 δ10 (%)：14~22.5

断面收缩率 ψ (%)：不大于10

硬度：热轧,≤302HB;热轧+热处理,≤321HB

冷拔退火

传统周期性球化退火工艺，退火温度750℃，保温2h，炉冷到温度（680±10）℃，保温3h,再炉冷到550℃以后，出炉空冷。生产效率低，氧化脱碳率达22%-40%，表面硬度及弹性达不到要求。不完全退火新工艺，退火温度（740±10）℃，保温4h,炉冷到550℃以后，出炉空冷。抗拉强度600-620Mpa、伸长率53.5%-40%，硬度209-214HBW金相组织为球化珠光体+少量点状珠光体，缩短了生产周期，节省能源。

传统退火工艺，退火温度730℃，保温13h,再炉冷到650℃以后，出炉空冷。退火新工艺：退火温度（860±10）℃，保温45-60min，炉冷到（750±10）℃，保温3-3.5h,在炉冷至650-660℃以后，出炉堆冷或入保温坑缓冷。金相组织符合要求：珠光体组织2.5-6级，以4级左右为佳，该工艺提高效率80%-100%。

软胶分类
