OTN技术在电力通信中的应用

  • 格式：doc
  • 大小：24.00 KB
  • 文档页数：3

OTN技术在电力通信中的应用

目前，电力系统通信网主要以SDH技术为主，虽然SDH网络发展很快，但是随着智能电网的建设及发展，对通信网的要求越来越高，面对新业务的需求以及信息量的增加，SDH网络已表现出它的很多不足。OTN技术继承了SDH和WDM技术的主要优势，能够满足对大宽带业务的传送需求，所以采用OTN技术组建电力通信骨干光传输网，为智能电网的安全稳定运行提供保障是十分必要的。本文就OTN技术在电力通信中的应用进行分析与探究。

标签：OTN技术；电力通信；应用

一、OTN技术概述

OTN（光传送网，Optical Transport Network），是以波分复用技术为基础、在光层组织网络的传送网，是下一代的骨干传送网。它不仅具有SDH和WDM技术优势，同时采用了大带宽颗粒调度、多级串联连接监视、光层组网等更多的新型功能。OTN技术处理的基本对象是波长级的业务，它将传送网推进到多波长光网络阶段。由于结合了光域和电域处理的优势，OTN可以提供巨大的传送容量、完全透明的端到端波长/子波长连接以及电信级的保护，是传送宽带大颗粒业务的最优技术。

OTN的主要优点是完全向后兼容，它可以建立在现有的SDH管理功能基础上，不仅提供了通信协议的完全透明，而且还为WDM提供端到端的连接和组网能力，它为ROADM提供光层互联的规范，并补充了子波长汇聚和疏导能力。OTN技术涵盖了光层和电层两层网络。

二、OTN技术在电力通信网中的应用

（一）组网结构

一般来说，OTN技术都采用核心、汇聚、接入的组网模式，这種组网模式，不仅能够保证电力通信网核心层面上安全，还可以提升网络的运维性。为了适应大容量的数据类的业务，要加强OTN技术的核心结构的拓扑，针对宽带器容量不够等问题，采取相应的措施，例如增加虚容器的承载效率，这样一来不仅能够增加OTN技术的灵活性，还拓展了OTN技术能够应用的业务范围，在业务调度与网络保护工作中发挥重要的作用。为了建立较为可靠的组网模式，相关工作人员需要根据网络的抗断纤能力，将业务集中到节点处理，这对相关工作人员的技术水平提出了较高的要求，为了实现更好的组网效果，需要加强相关工作人员的技术管理，使其能够规范操作，建立起格型的拓扑网络，为核心层的安全稳定提供有效的支撑。

（二）设备选型

设备选型也在一定程度上影响了OTN技術的应用效果，因此相关工作人员在进行设备选型时，需要充分考虑到电力通信网宽带容量、业务量、波长阻塞等问题，科学的进行设备选型，从而确保OTN技术在电力通信网中，能够实现不同层面的数据类与语音类的通信任务。一般来说，应该按照几个基本的原则开展设备的选型工作，对于子波长级较高的信号传输，应该选用光电混合交叉设备，从而实现无规则转接的数据传输任务，为了确保信号能够通过接口完成端对端的传输，应该加强设备的综合控制，从而避免波长阻塞等问题的发生，影响光电混合设备的正常使用。如果业务停留在汇聚节点的层面，应该选用光交叉设备，该设备在处理容量较小的汇聚任务中，能够发挥理想的效果，并且该设备易于维护，能够保持连续的运行，但缺陷是无法承载较长距离的信号传输，并且在语音业务以及生产控制类业务当中，使用效果都不甚理想。因此相关工作人员在使用光交叉设备时，需要考虑到这个特点，将光交叉的对接的节点调度到准确的位置之上，在确保光交叉设备正常使用的前提下，减少故障的发生率。如果停留在接入点层面，可以选用终端服用设备，这一设备对网络规模的要求较小，并且能够保证电力通信网的安全，实现对传输网络结构的优化，因此相关工作人员可以灵活的使用终端服用设备，根据组网方式，来提高该设备的业务处理效率，并且在故障隔离的工作中，也可以通过调度中心，来保证电力通信网的运行的稳定性。

（三）通过组网模式实现端口间的高效运行

OTN技术最大的作用，是通过组网模式，来实现端口间的高效运行，相比其他技术，OTN技术在数据传输的安全性与稳定性上，拥有无可比拟的优势。无论在光域、还是在电域之中，只要对OTN技术的组网模式进行整合与调整，就可以适应许多业务上的要求，因此组网模式的灵活性，在一定程度上提高了OTN技术的广泛性，使OTN技术能够用于许多特殊的业务的传输工作。

（四）通过分层模式来提高电力通信网的覆盖面

电力通信网的覆盖面，也是电力通信网能够实现宽带业务快速处理的关键，这需要借助OTN技术中的分层技术，该技术主要用于扩大电力通信网的覆盖面，相关工作人员在使用分层技术之前，需要明确用户群体的位置，在此基础上，选择逐层分层与环形分层，选择哪一种分层技术，还要根据全网覆盖的效果，各地的网络通信的覆盖面的要求不一样，因此没有一个固定的标准，因此在使用OTN技术时，应该考虑到这一情况，使用新型的传输技术，在确保电力通信网的覆盖面的基础上，有效的提升电力通信网的传输质量。

总之，为了使OTN技术在电力通信网中发挥出更大的作用，应该加强OTN分层技术与保护技术的研究，促进电力系统的安全、稳定的运行。同时，也要根据电力通信网的覆盖面的要求，提高业务传输的能力，促进智能电网的可持续发展。

参考文献

[1]郝向新.OTN技术在电力通信网中的应用[J].中国信息化，2017（06）：84～

86.

[2]韩进梅.浅谈OTN技术及其在电力系统通信中的应用[J].中国新通信，2017，19（13）：120～121.

合集下载

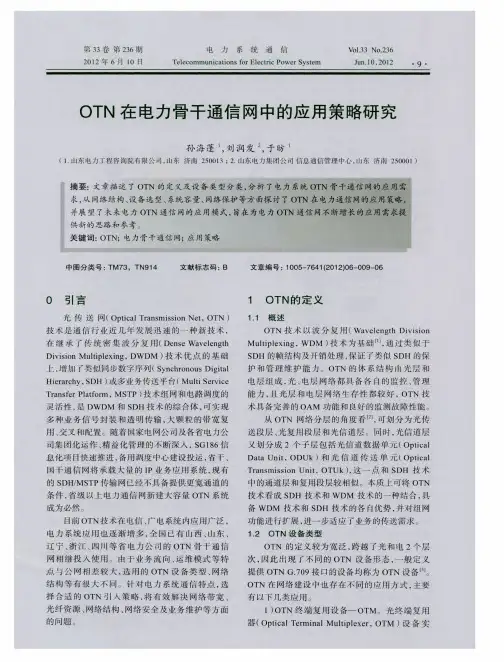

OTN在电力骨干通信网中的应用策略研究

OTN在电力骨干通信网中的应用策略研究

・１２・　电　力　孽　锈　ｃ童　秸　２０１２，３３（２３６）　

性，无法实现保护和恢复的结合；另外，光交叉节点　

较多时波长使用受限，约有２０％～２５％数量的波长　

冲突情况，通过增加受阻区段的光电变换（Ｏｐｔｉｃａｌ　

Ｔｒａｎｓｐｏｎｄｅｒ　Ｕｎｉｔ，ＯＴＵ）可实现光信号的电中继和再　

生，从而消除波长阻塞，但无法实现全区段任意波长　

的重构，影响光层的透明性，限制动态重构业务；再　

者，子波长业务受带宽捆绑限制，配置业务复杂，在相　

同起点和终点路径上，所有子波长业务必须捆绑在同　

一方向上下，缺乏动态可重构性，带宽利用率低。　

光电混合交叉ＯＴＮ设备能同时提供ＯＤＵｋ　

电层和ＯＣｈ光层调度能力，两层交叉，分工明确，　

对于大颗粒业务无须通过ＯＤＵｋ和交叉板的复杂　

连接实现，不存在子带时隙的跨波长转接；另外可　

有效解决波长阻塞问题，在出现波长冲突误码时，　

自动通过电交叉转换到另～波长。但光电融合交　

叉设备的电交叉矩阵和光交叉矩阵仍是独立子架，　

子架之间通过光纤相连而非背板连接，没有节省互　

联成本，而且管理和控制平面分离；同时ＯＤＵｋ和　

ＯＣｈ通道业务分别建立，上层业务需求无法触发　

底层管道建立，另外，ＯＤＵｋ和ＯＣｈ保护恢复独　

立进行，通过延迟时间调节，造成资源浪费。　

由上分析可知，各种形态的ＯＴＮ设备各有优　

劣。对于电力通信网，ＯＴＮ设备选型应根据其应　

用的网络层面、业务传送需求和实际组网成本等　

多方面因素综合考虑，对于“核心＋汇聚＋接入”的　

３层组网模式，建议如下。　

１）在核心节点层面，选用光电混合交叉型的　

ＯＴＮ设备。因为核心节点大量业务经常需要复　

杂、无规则的时隙转接，业务的颗粒大多为子波长　

级的ＯＤＵｋ颗粒，同时长距跨段必须通过电再生　

的方式实现信号的传输，电交叉可有效解决波长　

阻塞等问题；而ＲＯＡＤＭ设备分流核心节点无需　

中继业务，可减轻核心节点子波长颗粒处理容量，　

有效解决目前ＯＴＨ设备电交叉容量较小的问题。　

探讨电力信息通信传输中OTN技术的应用

探讨电力信息通信传输中OTN技术的应用

探讨电力信息通信传输中OTN技术的应用

随着电力行业的发展，信息通信所扮演的角色越来越重要。电力信息通信的传输技术也在不断地发展。其中，光传输技术越来越受到重视，而光传输技术中OTN技术的应用也越来越广泛。

OTN技术全称光传送网络技术，是一种在光网中对数据进行包装传输的技术，在传输过程中，光传输信号被分割成固定大小的数据包，每个数据包由一个光信号的头部（ overhead ）和有效载荷组成，可以更好地解决光网中大数据流量时的速率匹配、交错等问题。

第一，光传输速度快。电力行业需要传输的数据包括监控数据、预警信号、运行状态信息等，这些数据的传输速度要求比较高。OTN技术通过光传输，可以实现高速传输，达到传输速度快的效果。

第二，重传率低，保证数据传输的可靠性。在电力信息通信中，数据传输的可靠性非常重要。OTN技术通过对数据包的头部进行技术处理，可以在传输过程中防止数据包出错，减少数据丢失和重传率，保证数据传输的可靠性。

第三，兼容性好，支持多种数据格式。电力信息通信中需要传输的数据格式繁多，有音频、视频、图片、文字等多种形式。OTN技术通过对数据进行包装传输，可以支持多种数据格式，兼容性好。

第四，安全性高，数据加密传输。在电力信息通信中，也需要对一些敏感数据进行传输和存储。OTN技术通过对传输的数据包进行加密，保证数据传输的安全性。

第五，可扩展性好。电力信息通信中，需要不断地扩展传输带宽，以适应业务增长的需要。OTN技术支持多种传输速率，能够满足日益增长的数据传输需求。

总的来说，OTN技术在电力信息通信中具有很高的应用价值。通过光传输的方式，可以实现高速、可靠、兼容、安全、可扩展的数据传输，为电力行业的信息通信提供了重要的技术支撑。

电力通信网中PTN和OTN技术的应用探讨

电力通信网中PTN和OTN技术的应用探讨

电力通信网中PTN和OTN技术的应用探讨

摘要：当前，我国正加快电网建设，电力通信网业务向IP化方向发展，有必要构建适用性强、高效率和大容量的PTN-OTN电力通信传输网，以满足电网发展的需求。

关键词：电力通信网 PTN OTN 组网技术

进入新世纪以来，电网建设迎来了高速发展的时期，相关电力通信业务也获得了全新的拓展，随之，较高的业务带宽需求使得以往所采取的SDH传输网已无法适应当前电力通信网IP业务扁平化和网络化的发展趋势。因此，以PTN-OTN的组网方式来构建全新的电力通信网，使网络能够满足智能管理、实时控制的要求，并确保网络的高融合性、高密度和高性能，以成为现阶段电力通信网的首要研究课题之一。

1 OTN技术简介

所谓OTN（光传输网），是基于WDM（波分复用技术）之上，于光层组织网络的新一代传输技术，主要用于骨干网的构建。OTN能够满足大容量业务交叉传输的要求，可以灵活调度相关大颗粒业务。

从技术层面来说，OTN能够分为电层及光层。后者还可以细分为OUT（光传输层）、OMS（光复用段层）、OCH（光通道净荷单元）等。在于ASON技术体系进行融合之后，OTN实现了管理和控制的分离，使得光网络灵活性和智能化更高，从而极大的促进了网络智能型及生存性指标的提升。

2 PTN技术简介

所谓PTN（分组传输网），是基于网络IP化之上，满足多业务传输需求的技术。该技术最为主要的特点如下：将分组交换作为核心，有着强大的维护管理功能、统计复用能力、网络拓展性以及极快的保护倒换速度，能够方便的融合现有的相关接入技术。PTN主要针对城域网接入汇聚层。

就技术层面而言，PTN网络构架分层明确，可以划分成电路、通道、段三层。各层均有完善的功能定义，清晰明确的接口关系，从而使得网络可扩展性得到了较大幅度的提升。通道层将信号封装到虚信道之上，也就是实现信号端到端的保护、性能监测和传输。通道层提供虚电路通道的复用、封装、交换和传输，实现相关虚电路业务的扩展及汇聚。对于传输媒介层来说，可划分成物理媒介及分组传送层，段层实现虚段信号的OAM（维护）、管理和操作等功能。

OTN在电力通信网中的应用研究

OTN在电力通信网中的应用研究

OTN在电力通信网中的应用研究

【摘 要】电力通信网发展迅速，现有的传统的数字同步传输体系已经不能满足电力发展的需要，因此，如何建设一个高速率，高效率的电力通信网已经成为亟需解决的问题。

【关键词】电力通信网；OTN；传输

0 前言

OTN（Optical Transport Network，光传送网）技术是在WDM（Wavelength

Division Multiplexing，波分复用系统）的基础上发展形成的，OTN拥有光层与电层的传送体系结构：光层分别为光通路层（OCh）、光复用段层（OMSn）和光传送段层（OTSn）[1]；电层在光层之上承载，以OCh为基础，分为OCh传送单元（OTUk）、OCh数据单元（ODUk）和OCh净负荷单元（OPUk）[2]；各层网络都具有相应的监控管理机制和网络生存机制[3]。OTN技术一方面可以有效解决大颗粒度数据业务的承载、调度和保护等问题，另一方面也为网络提供了灵活的运维管理功能，丰富网络组网功能，提高了数据业务的生存性和资源利用效率，还可以与ASON技术相结合，使网络具备智能化特性。因此，OTN技术是建设大容量电力通信光传输网的理想技术体制。

1 OTN技术的优势

多种客户信号封装和透明传输OTN可以支持多种客户信号的透明传送，如SDH、GE和10GE等。OTN定义的OPUk容器传送客户信号时不更改其净荷和开销信息，而其采用的异步映射模式保证了客户信号定时信息的透明。

大颗粒调度和保护恢复OTN技术提供3种交叉颗粒，即ODU1（2.5Gbit/s）、ODU2（10Gbit/s）和ODu3（40Gbit/s）。高速率的交叉颗粒具有更高的交叉效率，使得设备更容易实现大的交叉连接能力，降低设备成本。完善的性能和故障监测能力OTN引入了丰富的开销，具备完善的性能和故障监测机制。OTN还可以提供6级连接监视功能（TCM）。对于多运营商/多设备商/多子网环境，可以实现分级和分段管理。
