电磁阀的结构与工作原理

3v1-06电磁阀工作原理

一、阀门结构与工作原理

3V1-06电磁阀是一种常用的流体控制元件，主要由阀门主体、电磁驱动系统和流体控制元件等组成。阀门主体内部设有流体通道和控制口，外部设有接线端子和安装固定孔。

工作原理：当电磁驱动系统中的线圈通电后，产生磁场，磁力驱动阀芯动作，进而控制流体通道的开启和关闭，实现流体的控制和调节。

二、电磁驱动系统

电磁驱动系统是3V1-06电磁阀的核心部件，由线圈、铁芯、衔铁等组成。线圈绕在骨架上，并置于固定环和衔铁之间。当线圈通电后，产生磁场，使铁芯和衔铁产生吸力，推动阀芯动作。

三、流体控制元件

3V1-06电磁阀的流体控制元件包括阀体、阀芯、密封件等。阀体内部设有流体通道和控制口，阀芯在阀体内滑动，密封件用于密封阀芯和阀体之间的间隙。当阀芯动作时，流体通道的开启和关闭会改变流体的流向和流量。

四、辅助部件与系统集成

3V1-06电磁阀的辅助部件包括接线端子、电源模块、温度传感器等。接线端子用于连接电源和线圈，电源模块用于提供电源，温度传感器用于监测流体温度。通过辅助部件和系统集成，可以实现电磁阀的远程控制和监测。

五、操作与维护

操作3V1-06电磁阀时，应先了解电磁阀的工作原理和操作规程，并按照说明书进行操作。在使用过程中，应定期检查线圈温度、流体温度和流量是否正常，并定期清洗和维护。

六、性能与可靠性

3V1-06电磁阀具有体积小、重量轻、响应快、寿命长等优点。在高温、高压、高粘度等恶劣工况下仍能保持较高的可靠性和稳定性。同时，其优良的密封性能能够有效防止流体泄漏，保证系统的正常运行。

七、选型与设计

在选择和设计3V1-06电磁阀时，应充分考虑流体性质、流量、压力、温度等参数，以及电磁阀的结构形式、尺寸、材料等因素。同时，还需考虑系统对电磁阀的控制要求和使用环境等因素。根据实际需求进行合理选型和设计是保证电磁阀在系统中稳定运行的关键。

各类电磁阀结构及工作原理详解

电磁阀是一种常见的自动控制元件，广泛应用于工业领域。它通过电磁力控制阀门的开启和关闭，实现液体或气体的流量控制。根据不同的结构和工作原理，电磁阀可以分为多种类型。下面将详细介绍几种常见的电磁阀结构及工作原理。

1.直动式电磁阀：

直动式电磁阀是最常见的一种电磁阀。它的结构简单，由阀体、阀芯、电磁线圈和弹簧组成。当线圈通电时，电磁力使得阀芯克服弹簧力，向下移动，开启阀门；当线圈断电时，弹簧力使得阀芯向上移动，关闭阀门。这种电磁阀结构简单、可靠性高，广泛应用于工业自动化控制系统中。

2.继电式电磁阀：

继电式电磁阀是一种利用阀芯的动作来控制阀门开启和关闭的电磁阀。它的结构相对复杂，由电磁铁、阀体、阀芯和辅助阀等组成。当电磁铁通电时，产生磁力将阀芯吸引，阀芯与阀体之间的密封断开，实现阀门的开启；当电磁铁断电时，阀芯受到辅助阀的作用，通过压力差将阀芯弹回原位，实现阀门的关闭。继电式电磁阀结构复杂，但具有灵活的控制方式和快速的响应时间，广泛应用于高速运动系统中。

3.比例式电磁阀：

比例式电磁阀是一种利用电磁力的大小来控制阀门开度的电磁阀。它的结构类似于直动式电磁阀，由阀体、阀芯、电磁线圈和弹簧组成。不同的是，比例式电磁阀通过改变线圈电流的大小来改变电磁力的大小，进而实现阀门开度的调节。比例式电磁阀具有精确的控制性能和稳定的工作特性，广泛应用于流量调节和压力控制系统中。 4.膜片式电磁阀：

膜片式电磁阀是一种利用膜片的弯曲来控制阀门开启和关闭的电磁阀。它的结构简单，由阀体、膜片、电磁线圈和弹簧组成。当线圈通电时，电磁力使得膜片弯曲，开启阀门；当线圈断电时，弹簧力使得膜片恢复原状，关闭阀门。膜片式电磁阀结构简单、可靠性高，适用于高粘度流体和腐蚀介质的控制。

以上是几种常见的电磁阀结构及工作原理的详细介绍。不同的电磁阀适用于不同的工业场景，根据实际需求选择合适的电磁阀可以提高系统的自动化控制效率和可靠性。

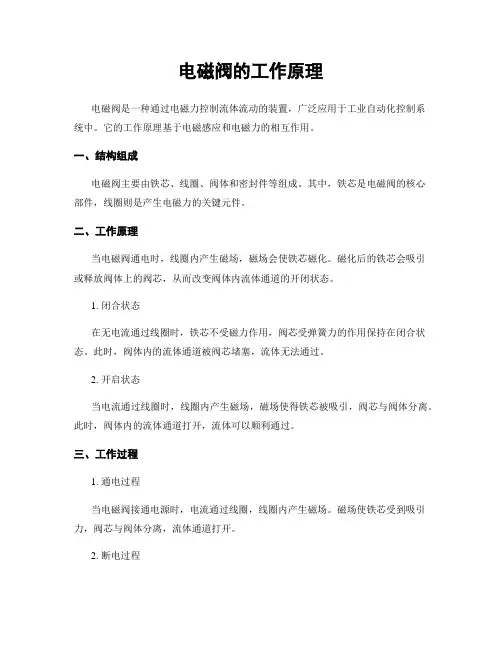

电磁阀的工作原理

电磁阀是一种通过电磁力控制流体流动的装置，广泛应用于工业自动化控制系统中。它的工作原理基于电磁感应和电磁力的相互作用。

一、结构组成

电磁阀主要由铁芯、线圈、阀体和密封件等组成。其中，铁芯是电磁阀的核心部件，线圈则是产生电磁力的关键元件。

二、工作原理

当电磁阀通电时，线圈内产生磁场，磁场会使铁芯磁化。磁化后的铁芯会吸引或释放阀体上的阀芯，从而改变阀体内流体通道的开闭状态。

1. 闭合状态

在无电流通过线圈时，铁芯不受磁力作用，阀芯受弹簧力的作用保持在闭合状态。此时，阀体内的流体通道被阀芯堵塞，流体无法通过。

2. 开启状态

当电流通过线圈时，线圈内产生磁场，磁场使得铁芯被吸引，阀芯与阀体分离。此时，阀体内的流体通道打开，流体可以顺利通过。

三、工作过程

1. 通电过程

当电磁阀接通电源时，电流通过线圈，线圈内产生磁场。磁场使铁芯受到吸引力，阀芯与阀体分离，流体通道打开。

2. 断电过程 当电磁阀断开电源时，线圈内的电流停止，磁场消失。此时，弹簧力使阀芯恢复原来的位置，阀芯与阀体闭合，流体通道关闭。

四、特点与应用

1. 快速响应

电磁阀的工作速度快，响应时间短，能够迅速控制流体的开关。

2. 精确控制

通过调节电流大小，可以精确控制电磁阀的开启程度，实现对流体流量的精确控制。

3. 大流量通道

电磁阀的阀体内通道较大，能够承受较大的流体流量，适用于需要大流量控制的场合。

4. 广泛应用

电磁阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、供水系统、供气系统等。它们被用于控制液体和气体的流动，实现自动化的生产和操作。

总结：

电磁阀通过电磁力的作用来控制流体的流动，其工作原理简单而有效。通过通断电流，电磁阀能够快速响应并精确控制流体的开关。由于其特点和广泛的应用领域，电磁阀在工业自动化控制中扮演着重要的角色。

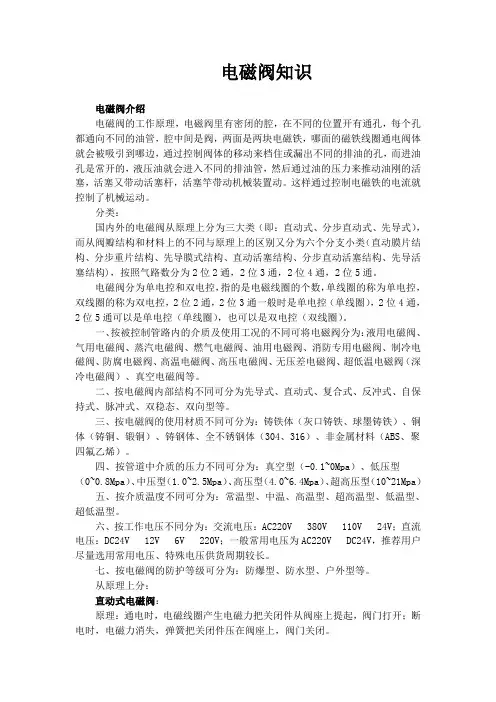

电磁阀知识

电磁阀介绍

电磁阀的工作原理，电磁阀里有密闭的腔，在不同的位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

分类：

国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。

电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。

一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。

二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。

三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。

四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）

五、按介质温度不同可分为：常温型、中温、高温型、超高温型、低温型、超低温型。
