电磁阀的工作原理

电磁阀的工作原理

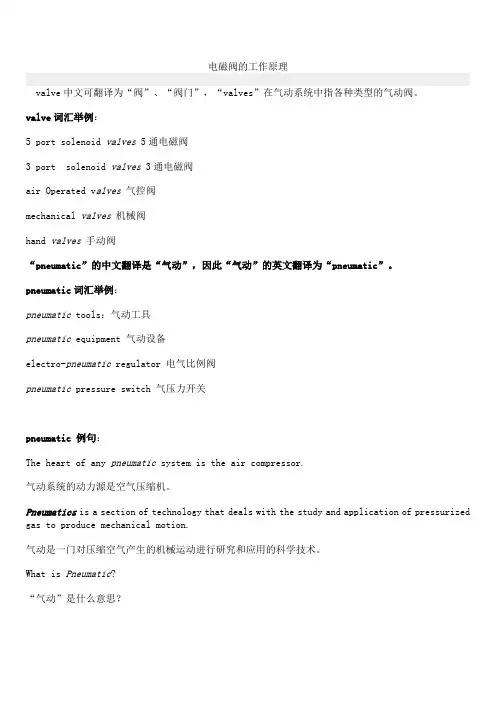

valve中文可翻译为“阀”、“阀门”，“valves”在气动系统中指各种类型的气动阀。

valve词汇举例：

5 port solenoid valves 5通电磁阀

3 port solenoid valves 3通电磁阀

air Operated valves 气控阀

mechanical valves 机械阀

hand valves 手动阀

“pneumatic”的中文翻译是“气动”，因此“气动”的英文翻译为“pneumatic”。

pneumatic词汇举例：

pneumatic tools：气动工具

pneumatic equipment 气动设备

electro-pneumatic regulator 电气比例阀

pneumatic pressure switch 气压力开关

pneumatic 例句：

The heart of any pneumatic system is the air compressor.

气动系统的动力源是空气压缩机。

Pneumatics is a section of technology that deals with the study and application of pressurized

gas to produce mechanical motion.

气动是一门对压缩空气产生的机械运动进行研究和应用的科学技术。

What is Pneumatic?

“气动”是什么意思？ Pneumatic simply means using pressurized gas to make a piece of machinery work.

简单的说，气动的意思就是使用压缩空气让一台机器工作。

利用电磁线圈通电时，静铁芯对动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为电磁控制方向阀，简称电磁阀。这种阀易于实现电、气联合控制，能实现远距离操作，故得到广泛应用。

自吸式电磁阀工作原理

自吸式电磁阀是一种常见的控制流体流通的装置，其工作原理如下：

1. 结构组成：自吸式电磁阀通常由电磁铁、阀体、阀芯、阀座和密封元件等部分组成。

2. 正常关闭状态：在无电流作用下，电磁铁不产生磁场，阀芯受弹簧力推动，与阀座紧密接触，阀门关闭，流体无法通过。

3. 通电吸合状态：当通电时，电磁铁激励产生磁场吸引阀芯，使其与阀座分离，阀门打开。此时，流体可以通过阀门。

4. 自吸功能：自吸式电磁阀还具有自吸功能，即可以在无法获得外部压力的情况下，通过阀内的负压自动吸入介质。当阀门关闭时，由于介质自发压力减小或消失，阀内形成负压，阀芯与阀座之间的密封失效。此时，阀内的介质通过入口迅速进入阀芯与阀座之间的密封面，形成自吸效应，使阀门打开并加以封堵。

5. 关闭状态恢复：当电磁铁断电后，弹簧力重新推动阀芯与阀座接触，阀门关闭。流体无法通过。

综上所述，自吸式电磁阀通过电磁原理和自吸效应来控制流体的通断，具有自动吸入介质的功能，广泛应用于各种工业领域中。

废水电磁阀工作原理

废水电磁阀是一种自动控制阀门，通过电磁力来控制流体的通断。其工作原理主要如下：

1. 电磁阀由铁芯、绕组和阀体组成。当电磁阀通电时，电流通过绕组产生磁场。

2. 磁场使得铁芯磁化并产生磁力，使得铁芯向绕组一侧运动，同时带动连接在铁芯上的阀芯也向同一侧运动。

3. 阀芯运动时，与阀座之间的密封间隙逐渐打开或关闭，控制介质的通断。

4. 当绕组断电时，磁场消失，铁芯失去磁化，弹簧的作用下使得阀芯回到初始位置，阀门关闭。

5. 通过控制绕组通断电来实现对废水电磁阀的开关控制，从而实现对废水处理系统的流量调节和控制。

需要注意的是，废水电磁阀受电磁力的控制，具有快速响应、精确控制和可靠稳定的特点。它广泛应用于污水处理、工业废水处理以及农业灌溉等领域。

高速电磁阀的原理

高速电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。它通过电磁力的作用来控制流体的开关，实现流体的控制和传递。高速电磁阀的工作原理如下：

1. 结构组成：高速电磁阀由电磁铁、阀体和阀芯组成。电磁铁通电时会产生磁场，通过磁力来控制阀芯的运动，从而控制阀体的开启和关闭。

2. 电磁线圈：电磁线圈是高速电磁阀的核心部件，它由绝缘线圈和铁芯组成。当通过电源施加电流时，电流会通过线圈，产生磁场。磁场的强弱取决于电流的大小。

3. 阀芯运动：高速电磁阀的阀芯是铁芯和密封件组成，平时处于关闭状态。当电磁线圈通电时，产生的磁场会吸引铁芯，使其向线圈方向移动，从而打开阀门。当电磁线圈停电时，铁芯会恢复原位，由于密封件的作用，阀芯再次关闭，并阻断流体通过。

4. 流体控制：高速电磁阀通过阀体的开启和关闭来控制流体的通断。当阀芯打开时，流体可以顺畅通过，实现通流；当阀芯关闭时，密封件会与阀体接触形成封闭状态，从而阻止流体通过。

5. 控制信号：高速电磁阀的开启和关闭是通过电源对电磁线圈通断来实现的。通常，控制电源的电压大小和频率可以调节，从而控制阀芯的运动速度和频率，实现对流体的精细控制。

综上所述，高速电磁阀通过电磁力驱动阀芯的运动，从而控制流体的通断。其工作原理简单、结构紧凑，具有响应速度快、控制精度高等特点，因此被广泛应用于各种工业自动化领域。
