表8-1 光纤放大器灵敏度调节方法
步骤 探测类型 调整 VR
漫发射型 透过型 粗调 精调
1 初使设置 将粗调VR设置到Min位置，将精调VR设置到中间位置（▼）
2 接收光
接收光
当接收光在这个状态时，将粗调VR慢慢的向右调整到ON的位置
3 接收光
接收光
调整精调VR向（-）的方向调整到OFF为止，然后再向（+）的方向调到ON时，这个A就是确认的位置
--
4 中断光
中断光
当旋转精度VR向（+）方向调节到ON，并再向（-）方向调到OFF时光没了，那么B就是确认的位置
5 --- --- 将它跳到A和B的中间灵敏度最大的位置
6 接收光
接收光
如果按以上的方法不能完成调整，调节精度VR向（+）的位置到最大，然后再执行设置一次
掺铒光纤放大器在现代光纤通信系统中的应用
作者:厥类
摘 要
光纤通信，就是利用光纤来传输携带信息的光波以达到通信的目的。光纤通信具有通
信容量大、传输速率高、使用寿命长,等诸多特点。因而得到了普遍的应运，其中光放
大器是光纤系统中的重要组成部分。光纤放大器（OpticalFiberAmpler，简写OFA）是指运
用于光纤通信线路中，实现信号放大的一种新型全光放大器。
本论文介绍了掺铒光纤放大器的相关理论。首先对掺铒光纤放大器的历史进行大致的简介，以及对光放大器的种类和掺铒光纤放大器工作原理进行了介绍。重点关注了掺铒光纤放大器在现代光纤通信系统中的应运。
关键字：光纤 光纤通信 掺铒光纤放大器 应运
Abstract
Optical Fiber Communication, is the use of optical fiber to transmit light waves carry
information in order to achieve the purpose of communication. Large capacity optical fiber
communication with the communication, transmission rate, long life and many other features. And
so it generally should be shipped, in which optical fiber amplifier is an important component of
the system. Fiber amplifier is used in optical fiber communication lines. A new type of signal
光纤放大器的调节方法
无线光通信是以激光作为信息载体，是一种不需要任何有线信道作为传输媒介的通信方式。与微波通信相比，无线光通信所使用的激光频率高，方向性强(保密性好)，可用的频谱宽，无需申请频率使用许可;与光纤通信相比，无线光通信造价低，施工简便、迅速。它结合了光纤通信和微波通信的优势，已成为一种新兴的宽带无线接人方式，受到了人们的广泛关注。但是，恶劣的天气情况，会对无线光通信系统的传播信号产生衰耗作用。空气中的散射粒子，会使光线在空间、时间和角度上产生不同程度的偏差。大气中的粒子还可能吸收激光的能量，使信号的功率衰减，在无线光通信系统中光纤通信系统低损耗的传播路径已不复存在。大气环境多变的客观性无法改变，要获得更好更快的传输效果，对在大气信道传输的光信号就提出了更高的要求，一般地，采用大功率的光信号可以得到更好的传输效果。随着光纤放大器(EDFA)的迅速发展，稳定可靠的大功率光源将在各种应用中满足无线光通信的要求。
1 、EDFA的原理及结构
掺铒光纤放大器(EDFA)具有增益高、噪声低、频带宽、输出功率高、连接损耗低和偏振不敏感等优点，直接对光信号进行放大，无需转换成电信号，能够保证光信号在最小失真情况下得到稳定的功率放大。
、 EDFA的原理
在掺铒光纤中注入足够强的泵浦光，就可以将大部分处于基态的Er3+离子抽运到激发态，处于激发态的Er3+离子又迅速无辐射地转移到亚稳态。由于 Er3+离子在亚稳态能级上寿命较长，因此很容易在亚稳态与基态之间形成粒子数反转。当信号光子通过掺铒光纤时，与处于亚稳态的Er3+离子相互作用发生受激辐射效应，产生大量与自身完全相同的光子，这时通过掺铒光纤传输的信号光子迅速增多，产生信号放大作用。Er3+离子处于亚稳态时，除了发生受激辐射和受激吸收以外，还要产生自发辐射(ASE)，它造成EDFA的噪声。
、 EDFA的结构
典型的EDFA结构主要由掺铒光纤(EDF)、泵浦光源、耦合器、隔离器等组成。 掺铒光纤是EDFA的核心部件。它以石英光纤作为基质，在纤芯中掺人固体激光工作物质铒离子，在几米至几十米的掺铒光纤内，光与物质相互作用而被放大、增强。光隔离器的作用是抑制光反射，以确保放大器工作稳定，它必须是插入损耗低，与偏振无关，隔离度优于40 dB。
技术发展
拉星光纤放大
印新达

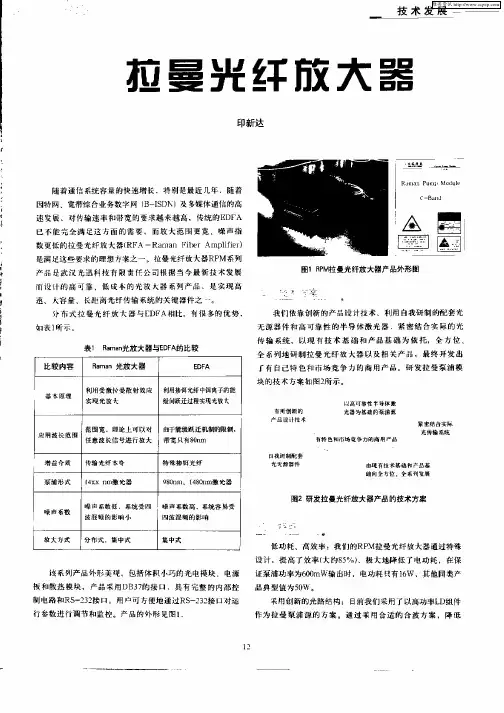

随着通信系统容量的快速增长 特别是最近几年．随着 因特网、宽带综合业务数字厢（Ｂ—ＩＳＤＮ】及多媒体通信的高 速发展，对传输速率和带宽的要求越来越高，传统的ＥＤＦＡ 已不能完全满足这方面的需要，而放大范围更宽、噪声指 数更低的拉曼光纤放大器（ＲＦＡ—Ｒａｍａｎ Ｆｉｈｅｒ Ａｍｐｌｉｆｉｅｒ） 是满足这些要求的理想方案之一，拉曼光纤放大器ＲＰＭ系列 产品是武汉光迅科技有限责任公司根据当夸最新技术发展 而设计的高可靠、低成本的光放ｌ大器系列产品，是实现高 速、夫容量、长距离光纤传输系统的关键器件之 。 分布式拉曼光纤放大器与ＥＤＦＡ相比，有很多的优势， 如表ｌ昕示。 表１ Ｒａｍａｎ光放大器与ＥＤＦＡ的比较 比较内容 Ｒａｍａｎ光放大器 ＥＤＦＡ 利用受激拉曼散射救应 利用掺铒光纤中铒离子的能 基本原理 宴现光放大 缀问跃迁过程实现光放太
范围宽，理论上可以耐 由于能缀跃迁机制的限制， 应用被长范围 任意波长信号进行放大 带宽只有８Ｏｎｔｏ
增益舟质 传输光纤本身 特殊接铒光纤 泵浦形式 ｌ４ｘｘ ｉ３ｍ激光器 ９８Ｏｈｍ １４８０ｎｍ激光器 噪声系数低、系统受四 噪声系数高，系统容易受 噪声系数 波混频的影响小 四波混额的影响 放大方式 分布式，集中式 集中式
该系列产品外形美观，包括体积小巧的光电模块，电源 板和散热模块，产品采用ＤＢ３７的接口．具有完整的内部控 制电路和ＲＳ一２３２接口 用户可方便地通过ＲＳ一２３２接１３对运 行参数进行调节和监控。产品的外形见图１． 哭 口口
一 △ 冒圈
图１ ＲＰＭ拉曼光纤放大器产品外形图 ＝ 专 ｉ蔫 一… 一 我们依靠创新的产品设计技术，利用自我研制的配套光 无源器件和高可靠性的半导体澈光器．紧密结合实际的光 传输系统，以现有技术基础和产品基础为依托，垒方位、 全系列地研制拉曼光纤放大器以及相关产品，最终开发出 了有自己特色和市场竞争力的商用产品。研发拉曼泵浦模 块的技术方案如图２所示。
