旋挖灌注桩施工技术交底记录

旋挖钻孔灌注桩施工技术交底

1 旋挖钻孔灌注桩施工技术交底

1 工程概况

Xxxxxxxxxxxxxxxxx

桩基设计为摩擦桩和柱桩，桩径Φ1.0m桩长9m～24m不等。每个墩位桩基根数6～8个不等，属于群桩基础。

地质情况为：从上至下依次为软土（软粉质黏土）、松软土（软塑状粉质黏土）、膨胀土、泥岩夹砂岩、全风化岩层、强风化岩层、弱风化岩层。

2 施工准备

2.1 场地平整

钻机开钻前，先用挖掘机将钻机平台位置整平。整平时需注意平台应略高于周围地表，以免雨水积聚。

场地平整时，要注意挖填相结合，整平后用挖掘机碾压2～3遍，以免钻机下沉、孔位倾斜。

便道与场地之间的临时道路应顺接，坚实，为罐车进入提前做好准备，同时也可减少机械的往返损失。

2.2 测量放样

待场地平整后，架子队测量管理人员对桩位进行精确放样，并做好护桩以备校核。原则上先放样后方可进行机具布置。

2.3 施工图绘制

架子队技术室须根据设计图纸及设计通用图纸，绘制桩基钢筋笼下料及加工施工图纸、每个墩位桩基及钻机场地布置图纸。建立每根桩基的工程数量电子文档，进而建立0#台帐。

3施工工艺

旋挖钻孔灌注桩桩基主要施工工艺如下：

场地平整→测放桩位→钢护筒埋设→桩位复测→钻机安装、调试→钻进成孔→第一次清孔、验收→钢筋笼制作、验收及安装→导管安装→二次清孔→量测孔底沉渣→灌注水下混凝土→导管拆除→护筒拔除→旋挖钻孔灌注桩施工技术交底

2 凿除 桩头至设计标高→桩基检测。

4 施工方法

4.1 埋设护筒

护筒，采用钢护筒，护筒内径大于桩径20cm，每节段长1.5～2m。顶面高出施工水位或地下水位2m，埋设钢护筒，同时还需满足孔内泥浆面的高度要求。护筒顶面高出施工地面0.2～0.3m。护筒埋置深度超过不透水层，原则上在岩层面交界处，至少3～6m。护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于0.5%。

4.2 钻机就位及钻孔

4.2.1钻机就位前，应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，作业队对钻机就位自检（钻架垂直度，钻机顶部的起重滑轮槽、钻头、桩位中心须在一条垂线上）。

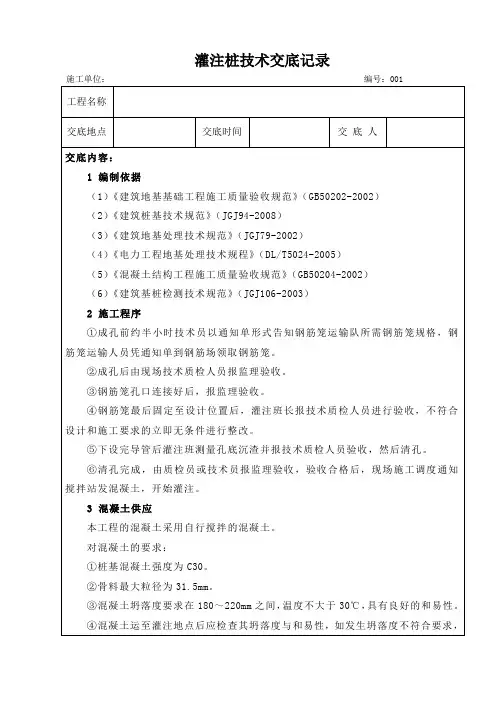

灌注桩技术交底记录

施工单位： 编号：001

工程名称

交底地点 交底时间 交 底 人

交底内容：

1 编制依据

（1）《建筑地基基础工程施工质量验收规范》（GB50202-2002）

（2）《建筑桩基技术规范》（JGJ94-2008）

（3）《建筑地基处理技术规范》（JGJ79-2002）

（4）《电力工程地基处理技术规程》（DL/T5024-2005）

（5）《混凝土结构工程施工质量验收规范》（GB50204-2002）

（6）《建筑基桩检测技术规范》（JGJ106-2003）

2 施工程序

①成孔前约半小时技术员以通知单形式告知钢筋笼运输队所需钢筋笼规格，钢筋笼运输人员凭通知单到钢筋场领取钢筋笼。

②成孔后由现场技术质检人员报监理验收。

③钢筋笼孔口连接好后，报监理验收。

④钢筋笼最后固定至设计位置后，灌注班长报技术质检人员进行验收，不符合设计和施工要求的立即无条件进行整改。

⑤下设完导管后灌注班测量孔底沉渣并报技术质检人员验收，然后清孔。

⑥清孔完成，由质检员或技术员报监理验收，验收合格后，现场施工调度通知搅拌站发混凝土，开始灌注。

3 混凝土供应

本工程的混凝土采用自行搅拌的混凝土。

对混凝土的要求：

①桩基混凝土强度为C30。

②骨料最大粒径为31.5mm。

③混凝土坍落度要求在180～220mm之间，温度不大于30℃，具有良好的和易性。

④混凝土运至灌注地点后应检查其坍落度与和易性，如发生坍落度不符合要求，

混凝土离析、严重泌水等时，应立即退回搅拌站进行二次搅拌。

4 钢筋笼制作与安装

4.1 钢筋笼制作

①本工程灌注桩深度较大，钢筋笼采用分节制作，孔口单面搭接焊接连接。

②制作钢筋笼前，应先进行钢筋原材的验收、复验及焊接试验；钢材表面有污垢、锈蚀时应清除；主筋应调直；钢筋加工场地应平整。

（旋挖灌注桩）分部分项施工技术交底记录

渝建竣-28

工程名称 双福第四小学项目 施工单位 重庆市万州建筑工程总公司

分项名称 旋挖灌注桩 施工班组 旋挖组

交底部位 1#、2#楼基础结构 交底日期 2018年11月1日

1、 质量标准及执行规程规范：

该分项工程质量合格，执行《GB50202-2018 建筑地基工程施工质量验收标准（附条文说明）》

2、 安全操作事项：

见附件1

3、 操作要点及技术措施：

见附件1

4、其他注意事项：

见附件1

交底主要参加人员：

项目技术负责人：

交底人：

交底接收人：

年 月 日

附件1

（旋挖灌注桩）分部分项施工技术交底记录

一、施工工序

施工准备 → 定位放线 → 开挖泥浆池沟 （制作泥浆）→ 护筒埋设 → 钻机就位校正 → 钻孔、掏渣→ 清孔 → 成孔检查 → 下钢筋笼及导管 →二次清孔 →灌注混凝土 → 成桩养护

二、施工准备

在桩基施工前要先调查钻孔桩施工范围内有无地上、地下管线和构筑物，及时与有关单位协商，经同意后方可进行管线改移或加固处理。施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。

三、定位放线

依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后方可进行下步施工（同时做好引桩工作）。

四、开挖泥浆池、沟

泥浆应由泥浆沟排放或者由泥浆泵抽送至泥浆池。若泥浆池距作业处较远，则可设置临时泥浆池，然后用泥浆泵抽送至泥浆池中。严禁随意排放泥浆。

（旋挖灌注桩）分部分项施工技术交底记录

渝建竣-28

工程名称 重庆彭水加工贸易梯度转移重点承接地建设项目8号地块科技孵化楼 施工单位 重庆彭水永丰建筑安装工程有限公司

分项名称 旋挖灌注桩 施工班组 旋挖组

交底部位 B、C区

基础结构 计划完成日期 2011.5.30 交底日期 2011.1.5

1、 质量标准及执行规程规范：

该分项工程质量合格，执行《建筑地基基础工程施工质量验收规范》GB50202-2002

2、 安全操作事项：

见附件1

3、 操作要点及技术措施：

见附件1

4、其他注意事项：

见附件1

交底主要参加人员：

项目技术负责人：

交底人：

交底接收人：

年 月 日

附件1

（旋挖灌注桩）分部分项施工技术交底记录

一、施工工序

施工准备 → 定位放线 → 开挖泥浆池沟 （制作泥浆）→ 护筒埋设 → 钻机就位校正

→ 钻孔、掏渣→ 清孔 → 成孔检查 → 下钢筋笼及导管 →二次清孔 →灌注混凝土 → 成桩养护

二、施工准备

在桩基施工前要先调查钻孔桩施工范围内有无地上、地下管线和构筑物，及时与有关单位协商，经同意后方可进行管线改移或加固处理。施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。

三、定位放线

依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后方可进行下步施工（同时做好引桩工作）。

四、开挖泥浆池、沟

泥浆应由泥浆沟排放或者由泥浆泵抽送至泥浆池。若泥浆池距作业处较远，则可设置临时泥浆池，然后用泥浆泵抽送至泥浆池中。严禁随意排放泥浆。
