华为MA5608T配置指导

1. 基本组网图

2. 创建业务VLAN并添加上行口

MA5608T（config）#vlan 1000 smart //宽带业务vlan

MA5608T(config）#vlan 2000 smart //组播业务vlan

MA5608T（config）#vlan 4000 smart //语音业务vlan

MA5608T（config）＃port vlan 1000 0/2 0 //将上行口加入到vlan中

MA5608T(config)＃port vlan 2000 0/2 0

MA5608T(config)＃port vlan 4000 0/2 0

MA5608T（config)#interface vlanif 4000 //配置三层vlan用于和语音华为MA5608T

splitter

FD101HC HGU 宽带业务vlan1000

组播业务vlan2000

语音业务vlan4000

PC TV 电话 internet 语音服务器 组播服务器 服务器连接

MA5608T(config—if-vlanif4000)＃ip address 192.168。2.45 255.255。255。0

//配置IP地址连接语音服务器

MA5608T(config-if-vlanif4000）＃quit

MA5608T（config)＃interface mcu 0/2

MA5608T（config-if-mcu-0/2）＃native—vlan 0 vlan 2000

MA5608T(config-if-mcu-0/2）＃native-vlan 0 vlan 4000

注：蓝色部分命令为可选配置，其中vlan2000为组播预留vlan，vlan4000为语音预留vlan。当上行设备下发的报文不带vlan tag（如上行直接接PC）时需设置,如果上行设备下发的报文带vlan tag，则不用设置native-vlan

3. 创建DBA（动态带宽分配）模板

配置DBA模板，ID为20，类型为Type1，固定带宽为20M。

MA5608T（config）＃dba-profile add profile—id 20 type1 fix 20480

MA5608T(config）#display dba-profile profile-id 20 //查看配置的DBA

注:DBA是基于整个ONU调度的，需根据ONU的业务类型和用户数选择适合的带宽类型和带宽大小。注意fix带宽assure带宽之和不能大于PON接口总带宽(DBA也可以控制上行限速）。

4. 配置线路模板

模板ID 20，LLID的DBA模板ID为20。

MA5608T（config)＃ont—lineprofile epon profile—id 20 //创建线路模板

MA5608T（config-epon—lineprofile-20）＃llid dba-profile—id 6

MA5608T(config-epon-lineprofile—20)#commit //保存提交模板配置

MA5608T（config—epon-lineprofile-20)＃quit

MA5608T（config）#display ont-lineprofile epon profile—id 20 //查看线路模板配置

① 可以根据需要使用fec enable命令使能FEC功能。

② 可以根据需要使用llid ont—car命令对ONU的上行流量进行限速。

注：系统默认没有线路模板，需此命令创建线路模板并绑定dba模板，并可设置下行加密方式。

5. 配置业务模板

在添加ONU的时候如果使用SNMP管理ONU可以不用配置业务模板，添加ONU的时候使用的是OAM管理ONU必须要配置业务模板

MA5608T(config）#ont—srvprofile epon profile-id 20

MA5608T(config-epon-srvprofile-20)＃ont-port eth 4 pots 2

注:根据ONU实际端口数配置，如果不知道,可以进入EPON单板模式使用命令“display ont

capability”查看

MA5608T（config-epon-srvprofile-20)＃Port vlan eth 1 1000 MA5608T(config-epon-srvprofile—20）#Port vlan eth 2 2000

MA5608T（config—epon-srvprofile-20)＃multicast mode igmp—snooping //开启ONU的组播模式

注：上面是划分ONU端口vlan，将eht1口加入vlan1000中，eth2口加入vlan2000中。注意划分ONU端口vlan在业务模板配置中，但配置native—vlan时需要在单板模式，

如果是SNMP管理没配置业务模板，也可以在单板模式中配置ONU端口vlan.

MA5608T（config-epon—srvprofile-20)＃commit

MA5608T(config—epon-srvprofile—20）#quit

6. 添加注册ONU

在epon 0/0/0下添加ONU，并绑定线路模板ID 20,业务模板ID 20.

MA5608T（config)＃interface epon 0/0 //进入单板模式

MA5608T(config-if-epon—0/0）＃port 0 ont-auto—find enable //开启PON口ONU自动发现

MA5608T(config—if—epon-0/0)#display ont autofind 0 //查看PON口下发现的ONU

MA5608T(config-if-epon-0/0)#ont add 0 20 mac—auth E067—B306—FACC

oam ont—lineprofile—id 20 ont-srvprofile—id 20 //手动添加ONU

MA5608T（config—if—epon-0/0)＃display ont info 0 all //查看ONU有没有上线

MA5608T(config-if—epon-0/0)＃display ont info 0 0 //查看某个ONU的详细信息

MA5608T(config—if-epon-0/0)#ont Port native—vlan 0 0 eth 1 vlan 1000

MA5608T（config—if-epon—0/0）＃ont Port native—vlan 0 0 eth 2 vlan

2000

MA5608T(config-if—epon—0/0)＃quit

注：蓝色部分为可选配置，配置是将ONU端口的native-vlan配成1000。如果用户侧上来的报文带vlan tag，则不用此步骤.用户侧上来的是untag的报文，则需要配置；另外,vlan200为组播预留vlan。

① 如果PON口下是多个同类型的ONU，并且使用的线路模板和业务板是一样的，可以通过ont confirm all来批量添加。

7. 配置业务虚端口

MA5608T（config）＃service-Port 1 vlan 1000 epon 0/0/0 ont 0

multi-service user—vlan 100 //宽带业务虚端口

MA5608T（config）#service—Port 2 vlan 2000 epon 0/0/0 ont 0 multi—service user-vlan 200 //组播业务虚端口

MA5608T（config)#service—port 3 vlan 4000 epon 0/0/0 ont 20

multi—service user-vlan 4000 //语音业务虚端口，user-vlan为ONU

上自带的vlan

8. OLT上组播配置

8.1使能EPON组播开关

MA5608T（config)＃epon multicastswitch igmp—snooping //开启OLT上组播开关

8。2添加组播节目

MA5608T(config)＃multicast-vlan 2000 //进入组播vlan中

MA5608T（config—mvlan2000）#igmp version v2 //配置组播版本为V2

MA5608T(config-mvlan2000)＃igmp program add ip 224。0。0.10

MA5608T(config—mvlan2000)#igmp uplink—port 0/2/0 //组播绑定上行口

MA5608T（config—mvlan2000)#igmp mode proxy //配置组播模式为代理模式

MA5608T（config-mvlan2000)#btv

MA5608T(config-btv）#igmp user add service—Port 2 no-auth quickleave

disable //btv下对组播用户授权

MA5608T(config—btv)＃igmp multicast-vlan 2000

MA5608T(config-mvlan2000)＃igmp multicast-vlan member service—Port

2 //将虚端口和组播绑定在一起

合集下载

华为设备VLAN配置实验指导书

华为设备VLAN配置实验指导书

VLAN配置 文档密级

2020-5-10 华为保密信息,未经授权禁止扩散 第1页, 共19页

VLAN配置

原理概述

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域（多个VLAN）的通信技术。VLAN内的主机间可以直接通信，而VLAN间不能直接互通，从而将广播报文限制在一个VLAN内，即广播隔离。

交换机可以基于端口、MAC地址、IP子网、协议和策略划分VLAN，通过802.1Q协议封装不同的VLAN报文，依据报文中的TAG字段对不同VLAN报文进行区分，并根据不同的端口属性对VLAN报文进行处理。

VLAN技术提供 VLAN Aggregation、MUX VLAN等增强特性。

实验目的

 掌握VLAN划分的不同方法

 掌握VLAN Aggregation的配置方法

 掌握MUX VLAN的配置方法

 掌握VLAN间通信的基本配置方法

 掌握端口隔离的配置方法

实验内容

1. 任务要求

公司A网络如实验拓扑所示，请根据如下需求对网络进行部署：

1) 在SW1、SW2、SW3和SW4上创建VLAN12、13、24、112、103、212、312、334、305、401和402；

2) 将SW1的E0/0/1和E0/0/2划入VLAN112，将E0/0/3划入VLAN103；

3) 在SW2的E0/0/1和E0/0/2划入VLAN212；

4) 在SW3的E0/0/1和SW3的E0/0/2划入VLAN312，将SW3的E0/0/3和E0/0/4划入VLAN334，将SW3的E0/0/5划入VLAN305；

5) 在SW4上，将MAC地址为5489-98CF-447F、IP地址为4.1.1.1的PC41划入VLAN401，MAC地址为5489-98CF-E17D、IP地址为4.2.2.2划入VLAN402；

华为MA5616业务配置指导书

华为MA5616业务配置指导书

文档名称 文档密级：

2019-7-25 华为机密，未经许可不得扩散 第1页, 共7页

MA5616业务配置指导书

说明：红色字体为需要重点关注的，括号里的蓝色字体为注释帮助理解。、

开局过程中，请打上最新的补丁，目前为SPH010这些补丁可以解决很多的已知问题，花几分钟打上补丁却可以减少工程师的整改工作量和节约宝贵的时间与成本。另传真参数一定要在开局时配置，不管现在有没有传真用户！！

1、MA5680T端配置，MDU的确认。

//

MA5680T(config)#ont-profile add epon profile-id 30 （添加Profile-ID=30用来支持MA5616和MA5610 这个数值要与现有的不重复）

{ |profile-name }:

Command:

ont-profile add epon profile-id 30

Press 'Q' or 'q' to quit input

> Ont Manage Mode<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]:1 （只有MA5606T和A类终端选择3-OAM，其它MDU设备都选择1）

> Is UNI configuration concerned?<1-not concern, 2-concern> [2]:1 （只有A类终端选择2表示关注端口配置，其它设备都选1不关注）

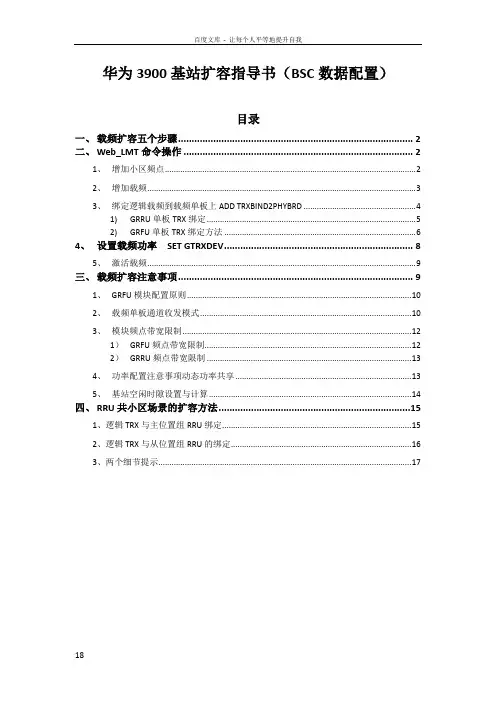

华为3900基站载频扩容指导书(BSC数据配置)
