led的封装工艺
LED的封装工艺主要包括以下步骤:
1.芯片检验:检查LED芯片的尺寸、电极大小是否符合工艺要求,电极图案是否完整。
2.扩片:由于LED芯片在划片后依然排列紧密,不利于后工序的操作,需要采用扩片机对黏结芯片的膜进行扩张,使LED芯片的间距拉伸到约0.6mm。
3.点胶:在LED支架的相应位置点上银胶或绝缘胶,这是关键工序之一,点胶量的控制十分重要。
4.备胶:用备胶机先把银胶涂在LED背面电极上,然后把背部带银胶的LED安装在LED支架上。
5.烧结:使银胶固化,连接LED芯片和支架。
6.切筋和划片:由于LED在生产中是连在一起的,需要在Lamp封装LED时采用切筋切断LED支架的连筋。
对于SMD-LED,则是在一片PCB板上,需要划片机来完成分离工作。
7.测试:测试LED的光电参数、检验外形尺寸,同时根据客户要求对LED产品进行分选。
8.包装:将成品进行计数包装。
对于超高亮LED,需要防静电包装。
以上信息仅供参考,如需了解更多信息,建议查阅相关书籍或咨询专业人士。

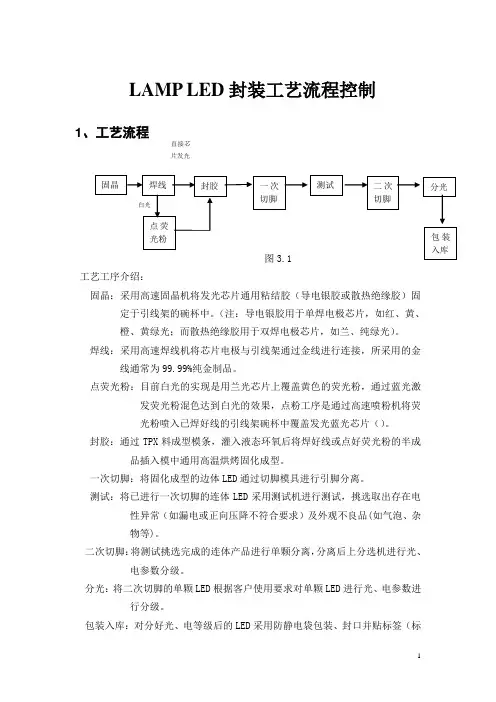

LAMP LED 封装工艺流程控制1、工艺流程图3.1工艺工序介绍:固晶:采用高速固晶机将发光芯片通用粘结胶(导电银胶或散热绝缘胶)固定于引线架的碗杯中。
(注:导电银胶用于单焊电极芯片,如红、黄、橙、黄绿光;而散热绝缘胶用于双焊电极芯片,如兰、纯绿光)。
焊线:采用高速焊线机将芯片电极与引线架通过金线进行连接,所采用的金线通常为99.99%纯金制品。
点荧光粉:目前白光的实现是用兰光芯片上覆盖黄色的荧光粉,通过蓝光激发荧光粉混色达到白光的效果,点粉工序是通过高速喷粉机将荧光粉喷入已焊好线的引线架碗杯中覆盖发光蓝光芯片()。
封胶:通过TPX 料成型模条,灌入液态环氧后将焊好线或点好荧光粉的半成品插入模中通用高温烘烤固化成型。
一次切脚:将固化成型的边体LED 通过切脚模具进行引脚分离。
测试:将已进行一次切脚的连体LED 采用测试机进行测试,挑选取出存在电性异常(如漏电或正向压降不符合要求)及外观不良品(如气泡、杂物等)。
二次切脚:将测试挑选完成的连体产品进行单颗分离,分离后上分选机进行光、电参数分级。
分光:将二次切脚的单颗LED 根据客户使用要求对单颗LED 进行光、电参数进行分级。
包装入库:对分好光、电等级后的LED 采用防静电袋包装、封口并贴标签(标直接芯片发光签上需注明光电参数分级代码),装箱。
2、产品状态流程点荧光粉半成品图3.4封胶半成品图3.5一次切脚半成品图3.6连体测试图3.7二次切脚(单颗LED)图3.8公司的初始材料是LED芯片,它们包括各种光色的芯片.先把它们放到支架上固定,即通过固晶工序把芯片固定到支架上.如图 3.2;然后用高纯度的银线将其焊接起来,如图3.3,银线的纯度越高电阻越低,就能起到节能省电的作用.为了能实现LED显示白光,技术上采用兰光芯片上覆盖黄色的荧光粉来实现的,如图3.4,为点荧光粉;之后固胶, 用高温烘烤固化成型,如图 3.5,这一步可根据需要烘烤出不同的形状,如圆形或子弹头形等.这时LED的形状差不多出来了,再经过两次切脚和一次测试即可,如图3.6、如图3.7、如图3.8,切脚就是把LED分割开来,测试主要是查看LED能否正常发光,好将死灯区分出来.3、工序设备全自动高速焊线机。
直插式白光led封装工艺流程
直插式白光LED封装工艺流程
一、材料准备
1. LED芯片:准备好发光波长为蓝光、黄色、红色的LED芯片。
2. 硅胶:准备无色透明的硅胶作为封装用的胶水。
3. 金属框架:准备好直插式的金属框架,用于支撑LED芯片。
4. 反射杯:准备好白色的反射杯,用于提高LED的发光效率。
二、芯片安装
1. 在金属框架上涂布一层硅胶。
2. 使用镊子将蓝光、黄色、红色LED芯片按照一定比例粘贴在硅胶上,三色芯片间距一致。
3. 将安装有芯片的框架放入烘箱,固化硅胶。
三、封装
1. 在固化好的芯片上再涂一层硅胶,用以封装和保护芯片。
2. 将反射杯放置在芯片上方,反射杯的开口对准LED芯片。
3. 将封装体放入烘箱,等待硅胶完全固化。
四、测试
1. 通电测试LED,检查发光效果。
2. 如果发光不均匀,需要调整芯片的比例和间距。
3. 测试直插式的连接效果。
五、包装
将测试合格的LED装入包装箱,包装成品。
大功告成。
led封装工艺流程五大步骤LED(Light Emitting Diode),即发光二极管,是一种能够将电能直接转化为光能的半导体器件。
由于其高亮度、高效率、长寿命等特点,LED在照明、显示、通信等领域得到了广泛的应用。
而LED封装工艺流程是将裸片经过一系列的加工工艺,封装成最终的LED产品的过程。
下面将介绍LED封装工艺流程的五大步骤。
1. 研磨和切割LED封装的第一步是对LED芯片进行研磨和切割。
在这一步骤中,将芯片片源切割成一定的尺寸,并通过研磨使其表面平整,以提供良好的基础给后续工艺步骤。
2. 固化和焊接在LED封装的第二步,将经过研磨和切割的芯片通过固化和焊接工艺与PCB (Printed Circuit Board)进行连接。
固化是利用特殊的胶水固定芯片在PCB上,确保其牢固不脱落;焊接则是利用焊料将芯片与PCB之间的接触点加热融化,形成可靠的电气连接。
3. 封胶和封装在LED封装的第三步,将焊接好的LED芯片进行封胶和封装处理。
封胶是利用透明的环氧树脂将芯片封装起来,提供保护和固定作用;封装则是将封胶的芯片进行塑封,使其具有特定的外观和尺寸。
4. 清洗和测试在封装完LED之后,需要对LED产品进行清洗和测试,以确保其质量和性能符合要求。
清洗是利用清洗剂将LED产品进行清洗,去除封装过程中产生的污染物;测试则是将清洗后的LED产品进行功能、亮度、波长等方面的测试,以筛选出不合格品。
5. 分选和包装最后一步是LED封装过程中的分选和包装。
在分选过程中,仪器会对经过测试的LED产品进行分级,根据亮度、色彩一致性等指标进行分类;包装则是将分选好的LED产品进行包装,以便储存和运输。
总结起来,LED封装工艺流程主要包括研磨和切割、固化和焊接、封胶和封装、清洗和测试、分选和包装这五大步骤。
每个步骤都必不可少,且各自承担着重要的功能。
通过这些工艺步骤,LED芯片得以封装成完整的LED产品,为LED的广泛应用提供了坚实的基础。

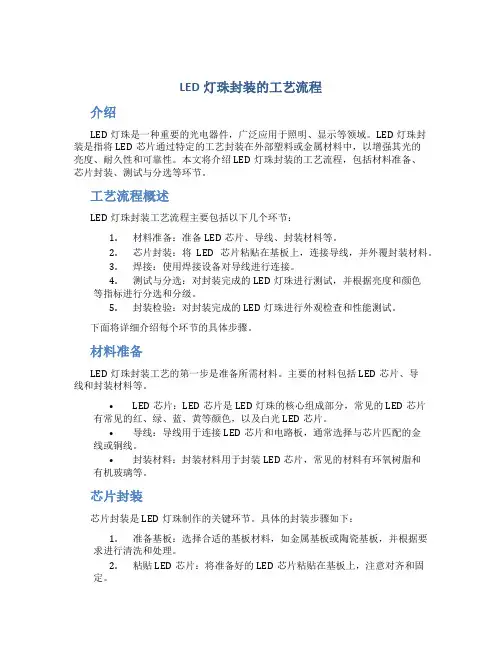

LED灯珠封装的工艺流程介绍LED灯珠是一种重要的光电器件,广泛应用于照明、显示等领域。
LED灯珠封装是指将LED芯片通过特定的工艺封装在外部塑料或金属材料中,以增强其光的亮度、耐久性和可靠性。
本文将介绍LED灯珠封装的工艺流程,包括材料准备、芯片封装、测试与分选等环节。
工艺流程概述LED灯珠封装工艺流程主要包括以下几个环节:1.材料准备:准备LED芯片、导线、封装材料等。
2.芯片封装:将LED芯片粘贴在基板上,连接导线,并外覆封装材料。
3.焊接:使用焊接设备对导线进行连接。
4.测试与分选:对封装完成的LED灯珠进行测试,并根据亮度和颜色等指标进行分选和分级。
5.封装检验:对封装完成的LED灯珠进行外观检查和性能测试。
下面将详细介绍每个环节的具体步骤。
材料准备LED灯珠封装工艺的第一步是准备所需材料。
主要的材料包括LED芯片、导线和封装材料等。
•LED芯片:LED芯片是LED灯珠的核心组成部分,常见的LED芯片有常见的红、绿、蓝、黄等颜色,以及白光LED芯片。
•导线:导线用于连接LED芯片和电路板,通常选择与芯片匹配的金线或铜线。
•封装材料:封装材料用于封装LED芯片,常见的材料有环氧树脂和有机玻璃等。
芯片封装芯片封装是LED灯珠制作的关键环节。
具体的封装步骤如下:1.准备基板:选择合适的基板材料,如金属基板或陶瓷基板,并根据要求进行清洗和处理。
2.粘贴LED芯片:将准备好的LED芯片粘贴在基板上,注意对齐和固定。
3.连接导线:使用焊接设备将导线连接到LED芯片的电极上,确保电路的正常通电。
4.封装材料外覆:将封装材料外覆在芯片和导线的周围,确保LED芯片的保护和固定。
焊接焊接是保证LED灯珠正常工作的关键步骤。
主要包括以下几个步骤:1.准备焊接设备:选择合适的焊接设备,如电子焊接台或热风枪。
2.将导线与电路板焊接:将导线与电路板焊接,确保良好的电气连接。
3.焊接质量检查:检查焊接点的焊盘是否漏锡、焊渣等问题,并进行修复。

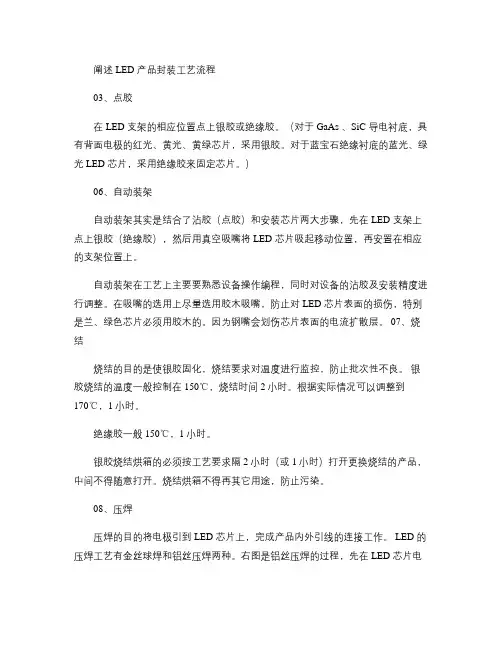

阐述LED 产品封装工艺流程03、点胶在LED 支架的相应位置点上银胶或绝缘胶。
(对于GaAs 、SiC 导电衬底,具有背面电极的红光、黄光、黄绿芯片,采用银胶。
对于蓝宝石绝缘衬底的蓝光、绿光LED 芯片,采用绝缘胶来固定芯片。
)06、自动装架自动装架其实是结合了沾胶(点胶)和安装芯片两大步骤,先在LED 支架上点上银胶(绝缘胶),然后用真空吸嘴将LED 芯片吸起移动位置,再安置在相应的支架位置上。
自动装架在工艺上主要要熟悉设备操作编程,同时对设备的沾胶及安装精度进行调整。
在吸嘴的选用上尽量选用胶木吸嘴,防止对LED 芯片表面的损伤,特别是兰、绿色芯片必须用胶木的。
因为钢嘴会划伤芯片表面的电流扩散层。
07、烧结烧结的目的是使银胶固化,烧结要求对温度进行监控,防止批次性不良。
银胶烧结的温度一般控制在150℃,烧结时间2小时。
根据实际情况可以调整到170℃,1小时。
绝缘胶一般150℃,1小时。
银胶烧结烘箱的必须按工艺要求隔2小时(或1小时)打开更换烧结的产品,中间不得随意打开。
烧结烘箱不得再其它用途,防止污染。
08、压焊压焊的目的将电极引到LED 芯片上,完成产品内外引线的连接工作。
LED 的压焊工艺有金丝球焊和铝丝压焊两种。
右图是铝丝压焊的过程,先在LED 芯片电极上压上第一点,再将铝丝拉到相应的支架上方,压上第二点后扯断铝丝。
金丝球焊过程则在压第一点前先烧个球,其余过程类似。
压焊是LED 封装技术中的关键环节,工艺上主要需要监控的是压焊金丝(铝丝)拱丝形状,焊点形状,拉力。
对压焊工艺的深入研究涉及到多方面的问题,如金(铝)丝材料、超声功率、压焊压力、劈刀(钢嘴)选用、劈刀(钢嘴)运动轨迹等等。
(下图是同等条件下,两种不同的劈刀压出的焊点微观照片,两者在微观结构上存在差别,从而影响着产品质量。
)我们在这里不再累述。
09、点胶封装LED 的封装主要有点胶、灌封、模压三种。
基本上工艺控制的难点是气泡、多缺料、黑点。

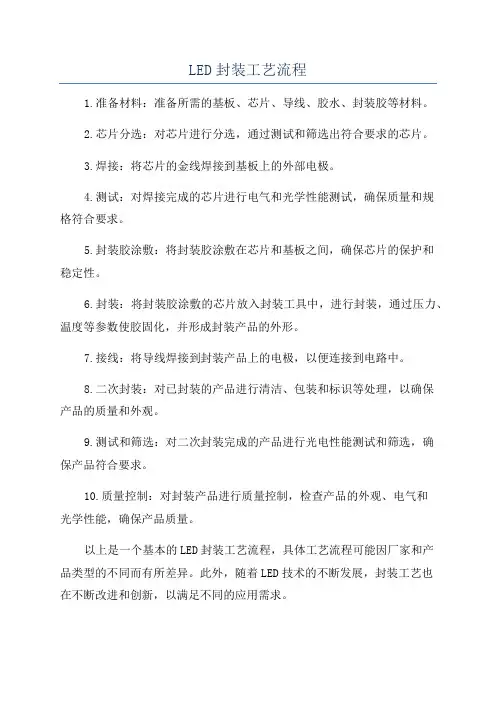

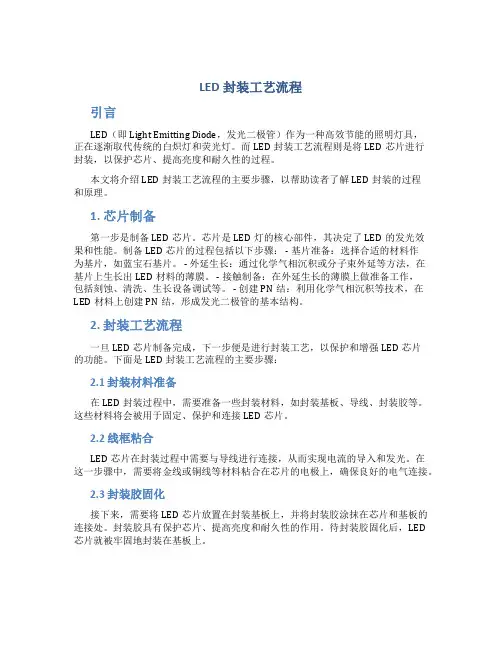

LED封装工艺流程
1.准备材料:准备所需的基板、芯片、导线、胶水、封装胶等材料。
2.芯片分选:对芯片进行分选,通过测试和筛选出符合要求的芯片。
3.焊接:将芯片的金线焊接到基板上的外部电极。
4.测试:对焊接完成的芯片进行电气和光学性能测试,确保质量和规
格符合要求。
5.封装胶涂敷:将封装胶涂敷在芯片和基板之间,确保芯片的保护和
稳定性。
6.封装:将封装胶涂敷的芯片放入封装工具中,进行封装,通过压力、温度等参数使胶固化,并形成封装产品的外形。
7.接线:将导线焊接到封装产品上的电极,以便连接到电路中。
8.二次封装:对已封装的产品进行清洁、包装和标识等处理,以确保
产品的质量和外观。
9.测试和筛选:对二次封装完成的产品进行光电性能测试和筛选,确
保产品符合要求。
10.质量控制:对封装产品进行质量控制,检查产品的外观、电气和
光学性能,确保产品质量。
以上是一个基本的LED封装工艺流程,具体工艺流程可能因厂家和产
品类型的不同而有所差异。
此外,随着LED技术的不断发展,封装工艺也
在不断改进和创新,以满足不同的应用需求。

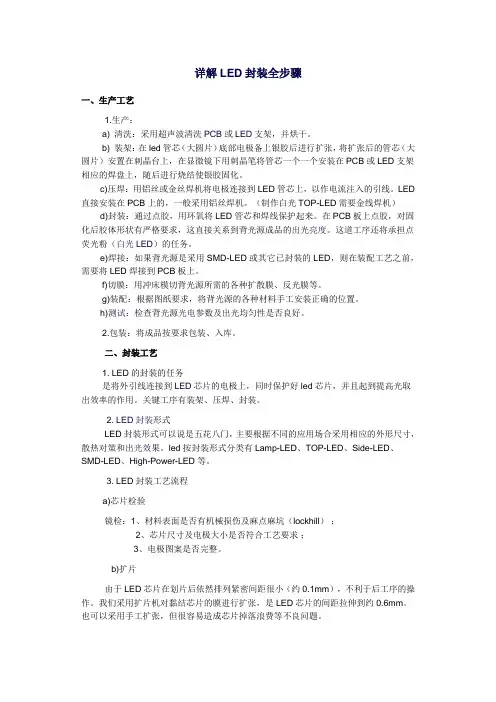

详解LED封装全步骤一、生产工艺1.生产:a) 清洗:采用超声波清洗PCB或LED支架,并烘干。
b) 装架:在led管芯(大圆片)底部电极备上银胶后进行扩张,将扩张后的管芯(大圆片)安置在刺晶台上,在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上,随后进行烧结使银胶固化。
c)压焊:用铝丝或金丝焊机将电极连接到LED管芯上,以作电流注入的引线。
LED 直接安装在PCB上的,一般采用铝丝焊机。
(制作白光TOP-LED需要金线焊机)d)封装:通过点胶,用环氧将LED管芯和焊线保护起来。
在PCB板上点胶,对固化后胶体形状有严格要求,这直接关系到背光源成品的出光亮度。
这道工序还将承担点荧光粉(白光LED)的任务。
e)焊接:如果背光源是采用SMD-LED或其它已封装的LED,则在装配工艺之前,需要将LED焊接到PCB板上。
f)切膜:用冲床模切背光源所需的各种扩散膜、反光膜等。
g)装配:根据图纸要求,将背光源的各种材料手工安装正确的位置。
h)测试:检查背光源光电参数及出光均匀性是否良好。
2.包装:将成品按要求包装、入库。
二、封装工艺1. LED的封装的任务是将外引线连接到LED芯片的电极上,同时保护好led芯片,并且起到提高光取出效率的作用。
关键工序有装架、压焊、封装。
2. LED封装形式LED封装形式可以说是五花八门,主要根据不同的应用场合采用相应的外形尺寸,散热对策和出光效果。
led按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。
3. LED封装工艺流程a)芯片检验镜检:1、材料表面是否有机械损伤及麻点麻坑(lockhill);2、芯片尺寸及电极大小是否符合工艺要求;3、电极图案是否完整。
b)扩片由于LED芯片在划片后依然排列紧密间距很小(约0.1mm),不利于后工序的操作。
我们采用扩片机对黏结芯片的膜进行扩张,是LED芯片的间距拉伸到约0.6mm。

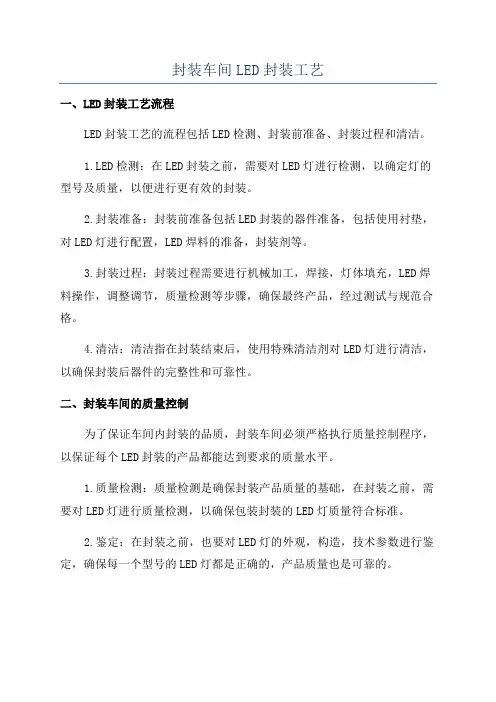

封装车间LED封装工艺
一、LED封装工艺流程
LED封装工艺的流程包括LED检测、封装前准备、封装过程和清洁。
1.LED检测:在LED封装之前,需要对LED灯进行检测,以确定灯的型号及质量,以便进行更有效的封装。
2.封装准备:封装前准备包括LED封装的器件准备,包括使用衬垫,对LED灯进行配置,LED焊料的准备,封装剂等。
3.封装过程:封装过程需要进行机械加工,焊接,灯体填充,LED焊料操作,调整调节,质量检测等步骤,确保最终产品,经过测试与规范合格。
4.清洁:清洁指在封装结束后,使用特殊清洁剂对LED灯进行清洁,以确保封装后器件的完整性和可靠性。
二、封装车间的质量控制
为了保证车间内封装的品质,封装车间必须严格执行质量控制程序,以保证每个LED封装的产品都能达到要求的质量水平。
1.质量检测:质量检测是确保封装产品质量的基础,在封装之前,需要对LED灯进行质量检测,以确保包装封装的LED灯质量符合标准。
2.鉴定:在封装之前,也要对LED灯的外观,构造,技术参数进行鉴定,确保每一个型号的LED灯都是正确的,产品质量也是可靠的。
led封装工艺流程
LED(Light-Emitting Diode,发光二极管)封装工艺流程是指
将LED芯片封装到包括引线、底盖、透镜等元件中,形成一
个完整的LED灯的过程。
下面,我将为您介绍一下LED封装
工艺流程。
首先,准备材料和设备。
为了进行LED封装,我们需要准备LED芯片、引线、底盖、透镜、封装胶和封装设备等材料和
设备。
第二步是制作引线。
将引线通过焊接的方式连接到LED芯片上。
引线有两种类型:金属线和银浆线。
金属线通过焊接连接到LED芯片上,而银浆线则是在LED芯片上涂上导电胶,然
后通过加热固化形成。
接下来是封装胶的涂覆。
封装胶是用来保护LED芯片并提供
光线传输效果的材料。
我们将封装胶均匀地涂覆在引线和
LED芯片上。
然后是底盖的安装。
底盖是用来保护LED封装和连接电路的
重要部分。
我们将底盖安装在LED芯片上,确保引线和封装
胶都被完全封装在里面。
接下来是透镜的安装。
透镜是用来调节光线的传输和发射的元件。
我们将透镜安装在底盖上,确保它与LED芯片紧密结合,并能够有效地控制光线的方向和强度。
最后一步是封装设备的运行和测试。
将封装的LED灯放入封
装设备中进行运行和测试。
设备将对LED灯进行亮度、颜色、色温等方面的测试,确保其性能和质量达到标准要求。
通过以上流程,LED芯片就成功封装成一个完整的LED灯。
封装工艺的优劣将直接影响到LED灯的性能和品质。
好的封
装工艺能够保护LED芯片免受损坏,提高LED灯的亮度和稳
定性,延长其使用寿命。
需要注意的是,封装工艺的改进和创新是不断进行的。
随着技术的发展和市场需求的变化,LED封装工艺也在不断演化和
升级。
比如,近年来,有关LED灯的散热性能和节能性能的
要求越来越高,因此,封装工艺也在不断地优化和改进,以适应市场的需求。
总之,LED封装工艺流程是将LED芯片封装到引线、底盖、
透镜等元件中,形成一个完整的LED灯的过程。
通过优良的
封装工艺,可以提高LED灯的亮度、稳定性和寿命,满足市
场的需求。
不断改进和创新的封装工艺将推动LED灯的发展,为我们的生活带来更加持久、节能和环保的照明解决方案。
