新时达电梯故障代码及故障说明

新时达电梯故障代码及故障说明代码容故障说明运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层电梯下行限位断下行中下限位断开，开门信号输出连续15 秒没有开门到位（门锁信号不在除外），出现3 次报故障门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8 次报故障门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。

CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作上减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作下减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关2 错位只安装了一级减速开关，但设置成有2 级减速开关（参见F182）下减速开关2 错位自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 串行控制系统说明手册（F5021）60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作上减速开关3 错位只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作下减速开关3 错位安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作下减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作电机过热电机过热输入点有输入信号电机反转故障持续0.5 秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B 相反相）速度反馈值大于允速度持续0.1 秒，报故障23。

新时达电梯故障代码珍藏版Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】新时达电梯故障代码（珍藏版）新时达主控板故障代码E02―运行中门锁脱开原因：门刀擦门球或门锁接线松动。

处理：检查门刀与门锁间隙及接线。

E03―错位（超过 45cm），撞到上限位开关时修正，即层楼职为最高层。

原因：上限位开关误动作或移动后未写层；编码器损坏。

处理：检查上限位开关、重新写层、更换编码器。

E04―错位（超过 45cm），撞到下限位开关时修正，即层楼置为最低位。

原因：下限位开关误动作或移动后未写层；编码器损坏。

处理：检查下限位开关、重新写层、更换编码器。

E05―电梯到站不开门。

原因：门锁短接、门机皮带打滑、门机不工作。

处理：排除短接、检查门机皮带及门机控制器。

E06―门关不上，蜂鸣器响。

原因：门机构卡住、门锁触点接不上、触板动作、外呼钮卡死、门机不工作或皮带打滑、关门继电器坏或主板未输出关门信号。

处理：检查门机构、门锁触点、触板开关、外呼钮、门机皮带、门机控制器、关门继电器或主板是否输出关门信号。

E08―通讯中断。

原因：通讯受到干扰、中断、终端电阻未短接。

处理：将通讯线远离强电、连接通讯线、短接通讯电阻。

E09―变频器出错，急停，停止运行。

原因：变频故障。

处理：对应变频器故障代码处理。

E10―错位（超过 45cm），撞到上终端减速开关时修正。

原因：上行多层减速开关误动作、多层减速开关移位后未写层、编码器损坏。

处理：检查多层、减速开关、重新写层、更换编码器。

E11―错位（超过45cm），撞到下终端减速开关时修正。

原因：下行多层减速开关误动作、多层减速开关移位后未写层、编码器损坏。

处理：检查多层、减速开关、重新写层、更换编码器。

E12―错位（超过 45cm），撞到上终端减速开关时修正。

原因：上行单层减速开关误动作、单层减速开关移位后未写层、编码器损坏。

处理：检查单层、减速开关、重新写层、更换编码器。

新时达最新一体化故障代码及分析表02运行中门锁脱开（急停）运行中安全回路在但门锁不在03电梯上行限位断自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开04电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05门锁打不开故障开门信号输出连续15秒没有开门到位（门锁信号不在除外），出现3 次报故障厅门锁被短接故障：电梯在门区，有厅门锁信号但没有轿门锁且有开门限位（持续1.5秒）信号（仅对于厅轿门分开高压输入地有效）06门锁闭合不上故障关门信号输出连续15秒没有关门到位（门锁信号在除外），出现8次报故障连续4秒有关门限位与门锁不一致判定为关门超时（门锁信号在除外），出现8次报故障08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障10上减速开关1错位自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层11下减速开关1错位自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层12上减速开关2错位自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm,双层上减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）13下减速开关2错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm,双层下减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）14上减速开关3错位自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm,双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm,双层上减速开关未动作只安装了一级或二级减速开关，但设置成有 3级减速开关（参见F182）15下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有 3级减速开关（参见F182) 16上减速开关4错位自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm,双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见 F182）17下减速开关4错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm,双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见 F182）19开关门限位故障自动状态下开门到位和关门到位同时动作超时1.5s20打滑保护故障运行中（检修除外）超过F62（防打滑时间）设定的时间，平层开关无动作21电机过热电机过热输入点有输入信号22电机反转故障持续0.5秒出现倒溜现象（上行时速度反馈<-150mm，下行时速度反馈>150mm）（主板反馈口 A、B相反相）23电梯超速故障速度反馈值大于允许速度持续0.1秒，报故障23。

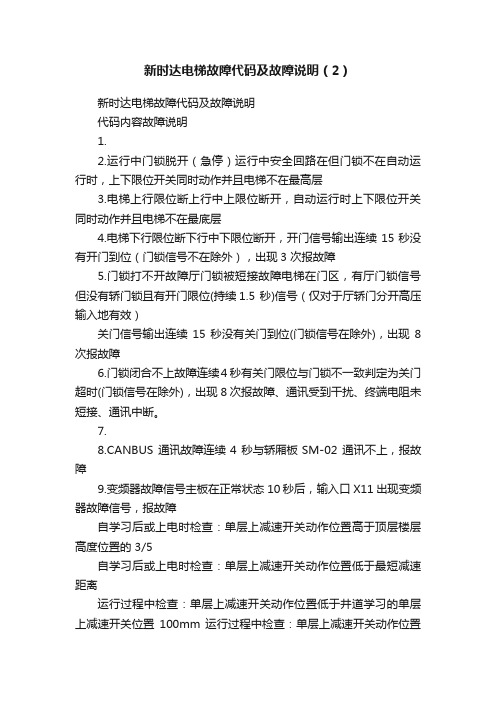

新时达电梯故障代码及故障说明（2）新时达电梯故障代码及故障说明代码内容故障说明1.2.运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层3.电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层4.电梯下行限位断下行中下限位断开，开门信号输出连续 15 秒没有开门到位（门锁信号不在除外），出现3 次报故障5.门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8 次报故障6.门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。

7.8.CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障9.变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的 3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作10.上减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的 3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作11.下减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作12.上减速开关2 错位只安装了一级减速开关，但设置成有2 级减速开关（参见F182）13.下减速开关2 错位自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 串行控制系统说明手册（F5021）60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作14.上减速开关3 错位只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的 3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作15.下减速开关3 错位安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：四层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作16.上减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的 3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作17.下减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）18.19.20.打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作21.电机过热电机过热输入点有输入信号22.电机反转故障持续0.5 秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B 相反相）速度反馈值大于允许速度持续 0.1 秒，报故障23。

新时达电梯故障代码及故障说明代码内容故障说明1.2.运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层3.电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层4.电梯下行限位断下行中下限位断开，开门信号输出连续 15 秒没有开门到位（门锁信号不在除外），出现3 次报故障5.门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续 1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续 15 秒没有关门到位(门锁信号在除外)，出现8 次报故障6.门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。

7.8.CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障9.变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的 3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置 100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作10.上减速开关 1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的 3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置 100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作11.下减速开关 1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作12.上减速开关 2 错位只安装了一级减速开关，但设置成有 2 级减速开关（参见F182）。

新时达电梯故障代码及故障说明代码内容故障说明运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层电梯下行限位断下行中下限位断开，开门信号输出连续 15 秒没有开门到位（门锁信号不在除外），出现3 次报故障门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续 15 秒没有关门到位(门锁信号在除外)，出现8 次报故障门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。

CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的 3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置 100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作上减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的 3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置 100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作下减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关2 错位只安装了一级减速开关，但设置成有2 级减速开关（参见F182）下减速开关2 错位自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 串行控制系统说明手册（F5021）60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有 2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作上减速开关3 错位只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的 3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作下减速开关3 错位安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：四层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的 3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作下减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作电机过热电机过热输入点有输入信号电机反转故障持续0.5 秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B 相反相）速度反馈值大于允许速度持续 0.1 秒，报故障23。

新时达电梯故障代码及故障说明代码内容故障说明运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层电梯下行限位断下行中下限位断开，开门信号输出连续15 秒没有开门到位（门锁信号不在除外），出现3 次报故障门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8 次报故障门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。

CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作上减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作下减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关2 错位只安装了一级减速开关，但设置成有2 级减速开关（参见F182）下减速开关2 错位自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 串行控制系统说明手册（F5021）60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作上减速开关3 错位只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作下减速开关3 错位安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作下减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作电机过热电机过热输入点有输入信号电机反转故障持续0.5 秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B 相反相）速度反馈值大于允许速度持续0.1 秒，报故障23。

新时达最新一体化故障代码及分析表02运行中门锁脱开（急停）运行中安全回路在但门锁不在03电梯上行限位断自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开04电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05门锁打不开故障开门信号输出连续15秒没有开门到位（门锁信号不在除外），出现3 次报故障厅门锁被短接故障:电梯在门区，有厅门锁信号但没有轿门锁且有开门限位（持续1.5秒）信号（仅对于厅轿门分开高压输入地有效）06门锁闭合不上故障关门信号输出连续15秒没有关门到位（门锁信号在除外），出现8 次报故障连续 4 秒有关门限位与门锁不一致判定为关门超时（门锁信号在除外），出现8次报故障08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障10上减速开关1错位自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层11下减速开关1错位自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层12上减速开关2错位自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm,双层上减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）13下减速开关2错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm,双层下减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）14上减速开关3错位自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm,双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm,双层上减速开关未动作只安装了一级或二级减速开关，但设置成有 3 级减速开关（参见F182）15下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有 3 级减速开关（参见F182) 16上减速开关4错位自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm,双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）17下减速开关4错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm,双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）19开关门限位故障自动状态下开门到位和关门到位同时动作超时1.5s20打滑保护故障运行中（检修除外）超过F62（防打滑时间）设定的时间，平层开关无动作21电机过热电机过热输入点有输入信号22电机反转故障持续0.5 秒出现倒溜现象（上行时速度反馈＜-150mm，下行时速度反馈＞150mm）（主板反馈口A、B相反相）23电梯超速故障速度反馈值大于允许速度持续0.1秒，报故障23。
